KVM mit USB C und Displayport gesucht

[Mezzelman]

Hallo zusammen, ich brauche mal wieder eure Schwarmintelligenz.

Ich bin auf der Suche nach einem KVM-Switch mit bestimmten Anforderungen ... anscheinend ist es ein sehr "ungewöhnlicher" Usecase, da die Google Suche mir nur ein Produkt ausgeworfen hat. Wahrscheinlich hatten aber auch schon viele andere diese Art von Setup.

Es geht darum zwei Monitore über Displayport mit meinem PC oder dem Laptop (USB C) anzubinden (Zeitgleich immer nur ein Computer). Hier liegt das Problem, die meisten Switches haben meist nur 2x HDMI Out, oder nur zwei Anschlüsse für normale Desktop PCs, aber eben nicht für einen Laptop mit USB C.

Kurze Hardwarezusammenfassung:
Monitore:
Asus xg27aqwmg > 1x DP 1.4a; 2x HDMI 2.1
MSI optix mag274qrfde-qd > 1x DP 1.2a, 2x HDMI 2.0b

Computer:
Desktop mit MSI b650 Tomahwak > IGPU > DP 1.4a zu MSI Monitor (DP)
RTX 4070ti Super > 3x DP 1.4a > zu Asus Monitor
Laptop > Asus Vivobook S15 M5506 > USB C mit DP 1.4a und 90W PD (20V 4,5A)

Die verwendete Auflösung ist 2560x1440P, 10 Bit, 120 HZ.
Der MSI Monitor schafft das nicht über HDMI 2.0. Deshalb bin ich auf DP festgelegt.

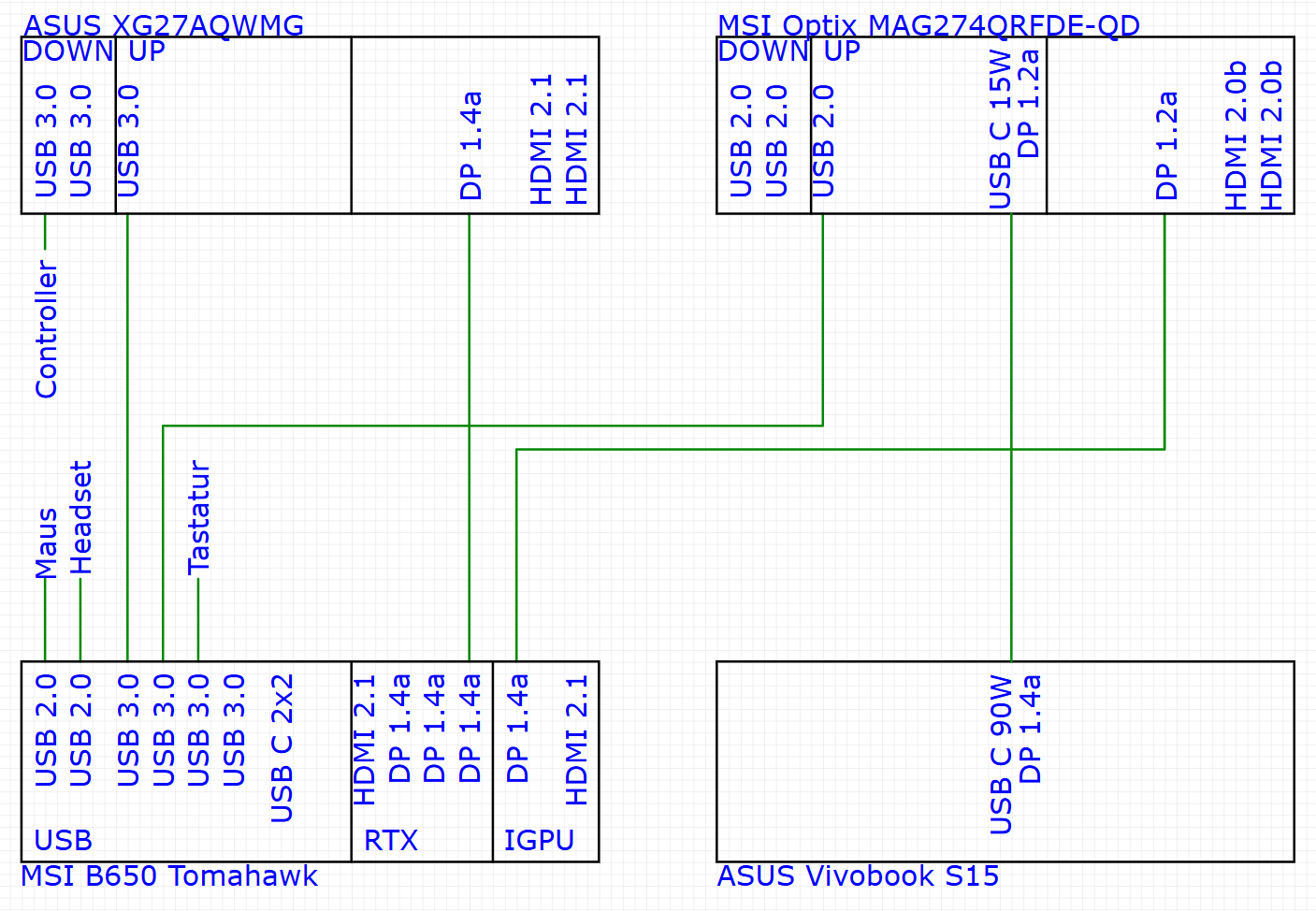

Schema des aktuellen Setups zur Veranschaulichung:

Das Problem daran ist, dass ich am Laptop keine externe Maus und Tastatur habe und die PD vom Monitor nicht ausreicht bzw. es sich sogar weiter entlädt.

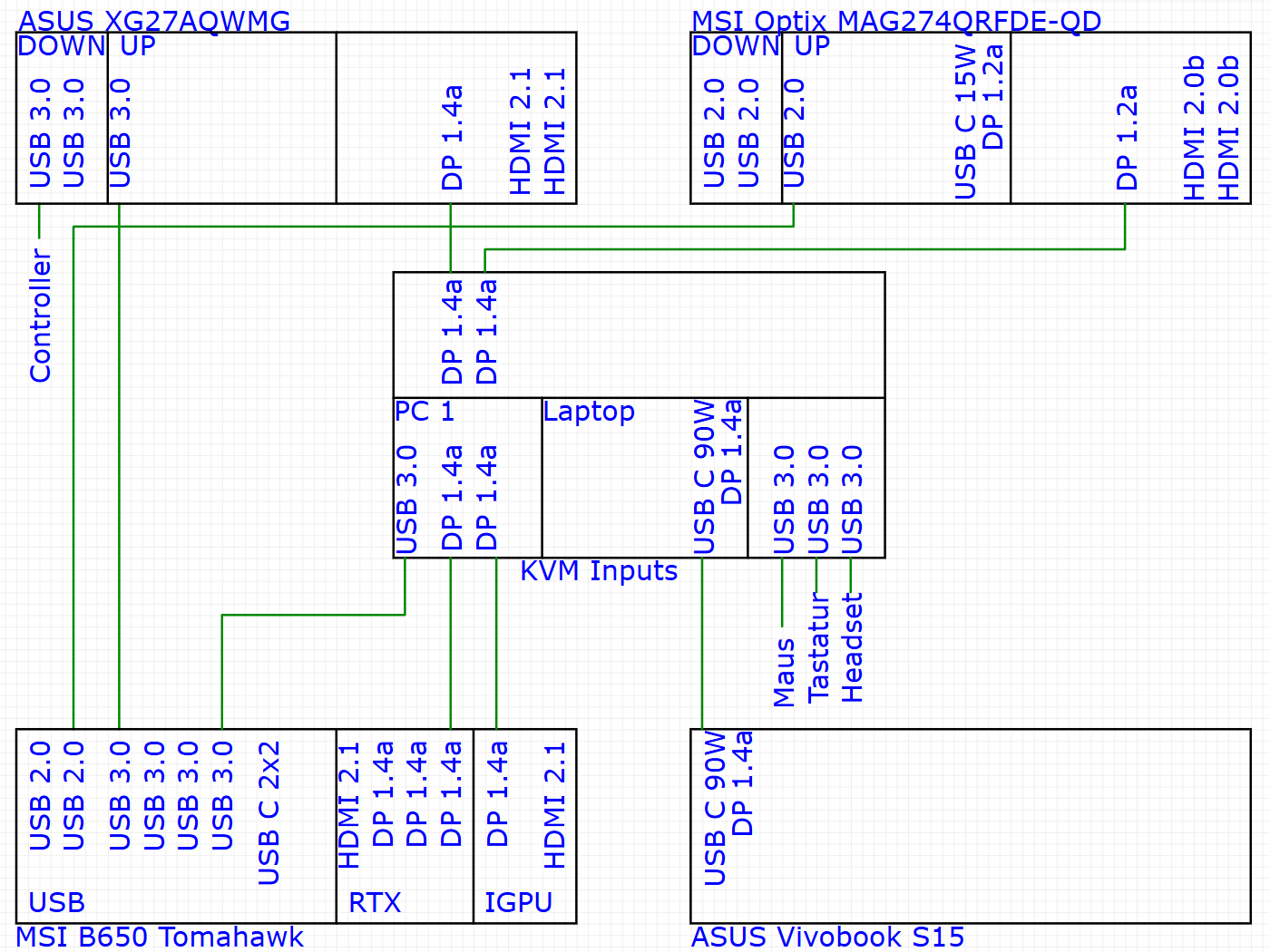

Meine Idee war jetzt folgender Aufbau:

Allerdings hat mir die Google Suche nur ein Produkt geliefert:
Amazon Switch
Allerdings findet man zu dem echt Null Informationen im Netz, man findet nicht mal die DP-Version, außer nach einem Bild soll es wohl 1.4 sein.

Kennt ihr zufällig noch andere KVM-Switches, oder könnt welche empfehlen, die 2x DP out und einmal Desktop oder Laptop anschließen können. Für andere Ideen wäre ich auch offen.

Das Budget sind ca. 200 bis 250 Euro.

Schonmal danke für eure Ideen/Gedanken dazu und sorry für die Wall of Text.



[Mojo1987]

Schau mal ob hier was dabei ist:
https://www.store.level1techs.com/products/kvm

Allerdings nicht günstig die Geschichte



[Mezzelman]

Danke für den Link, qualitativ sind die schon mal eine andere Hausnummer, als irgendwas zufälliges von Amazon. Es wäre sogar ein Modell dabei, nur die 865 Dollar tun dann doch etwas weh.

Vielleicht war mein Budget auch etwas blauäugig, aber spätestens bei 350€ wäre meine Schmerzgrenze überschritten.



[schneup]

Es gibt von TESMart einen KVM Switch mit TB4 der ueber HDMI die gewuenschten Aufloesung mit 120 Hz hinkriegt. Allerdings ohne Workaround (z.B. aktiver HDMI auf DP Konverter) fuer Dein MSI nicht einsetzbar und die 65W PD waeren ebenfalls nicht ausreichend. Preislich ebenfalls deutlich ueber Deinem Budget.
Billiger waere die folgende Loesung die saemtliche Anforderungen erfuellen sollte:
1x KVM Switch mit 2x DP und genuegend Bandbreite wie dieses TESMart Modell.
1x TB4 Dockingstation fuer den Notebook mit 2x DP und 90W PD (Beispiel).
Zumindest der KVM Switch waere dann mit den aktuellen 10% Rabatt im Zielkorridor.
Welches Vivobook S15 Modell hast Du? Gemaess Specs haben nur die Modelle M5506UA und -WA eine USB4 Schnittstelle. Das einfachere NA Modell koennte u.U. nicht die erforderliche Bandbreite fuer 2 Displays mit diesen Refreshraten unterstuetzen.
Die TB4 Ugreen Dockingstation sollte auch mit USB4 problemlos funktioneren aber Du muesstest trotzdem ueberpruefen ob die gewuenschten Dual 2k@120Hz ausgegeben werden koennen (DP Alt kann unterschiedlich implementiert werden und es ist sowohl vom Notebook wie auch von der Dockingstation abhaengig welche Betriebsmodi, z.B. MST, von beiden unterstuetzt werden). Zumindest 2K@60Hz sollte aber beim Notebook moeglich sein.
Die Dockingstation sollte es immer mal wieder im Sales geben. Wenn du etwas warten kannst gaebe es deshalb noch Sparmoeglichkeiten.



[Mezzelman]

Die 65 Watt sind wahrscheinlich kein wirkliches Problem, solange ein PD-Profil vorhanden ist, das eine Spannung von 20 Volt ausgibt, sollte der Laptop damit zurecht kommen. Das könnte der erste Switch sogar.

Meine 2. Idee war es den Laptop einfach nur über eine Dockingstation zusätzlich über HDMI zum Monitor anzuschließen und dann mit 100 Hz zu leben. In Verbindung mit dem Laptop wird nicht gespielt. Die Quellen werden dann automatisch vom Monitor umgestellt. Maus und Tastatur bekommen noch einen einfachen USB-Switch zum PC und der Dockingstation.

Da gibt es auch schon wieder deutlich mehr Auswahl in meinem Preisrahmen.

Es ist das M5506UA. Mit dem Lenovo-Dock auf der Arbeit lassen sich zwei externe Displays ansteuern. Die sind aber nur Full HD, 60 Hz.

Die genauen Specs von dem USB-C Ausgang herauszufinden gestaltet sich nur etwas schwierig, weil die Asus Website ja abgestellt wurde, in der Anleitung stand auch nicht viel.



[schneup]

Es ist das M5506UA. Mit dem Lenovo-Dock auf der Arbeit lassen sich zwei externe Displays ansteuern.

Dann sollte es keine Probleme mit 2 LCDs geben. Welche Aufloesung/Frequenz haben Deine Bildschirme im Office?



[Mezzelman]

Die beiden Displays haben leider nur 1080P, 60 Hz. Eventuell könnte ich das Dock aber mal über das nächste Wochenende mitnehmen zum austesten. Unsere IT ist da relativ entspannt 😅.



[d1gg4h]

Lustigerweise suche ich fast genau nach der gleichen Lösung wie du.
Ich möchte einen Monitor über Displayport anschließen und 3840x2860k@120Hz haben
Bei dem zweiten Monitor bin ich bereit auch niedrigere Werte zu akzeptieren.
Ich habe auch einen ähnlichen, wie von dir verlinkten, KVM switch gefunden, fand die aber alle relativ teuer.

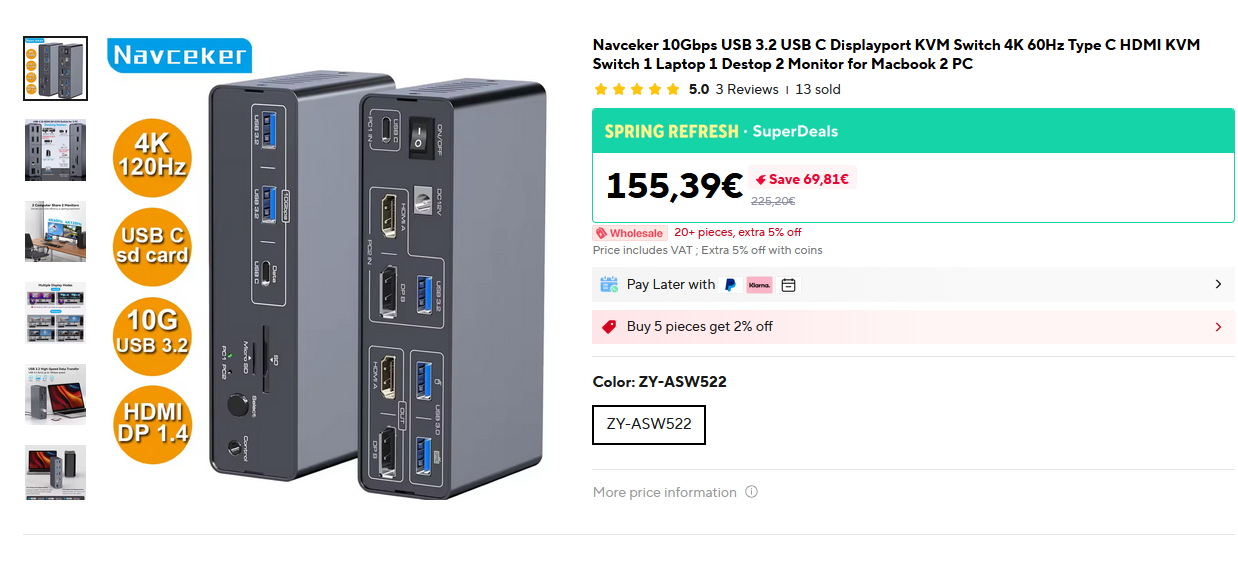

Da es mir nach einem White Label Produkt aussah, hab ich auf Aliexpress danach gesucht und auch gefunden:

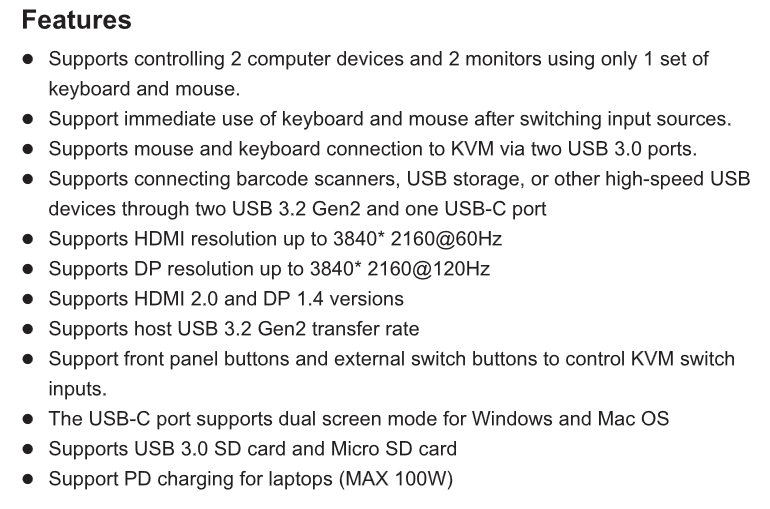

In dem dort verlinkten Handbuch steht, dass über USB C der Laptop mit bis zu 100W geladen werden kann.

Ich habe es mit Rabatten gerade eben für knapp 140€ bestellt. Wenn du möchtest, mache ich hier ein Update sobald ich das Ding erhalten und ausprobiert habe. Bin selber skeptisch ob das alles so funktioniert wie es beschrieben ist.



[d1gg4h]

Heute ist der von mir zuvor erwähnte KVM Switch gekommen und ich habe ihn mal grob eingerichtet.
Hier meine ersten Eindrücke:

• Notebook Betrieb
  • USB-C kabel zum Anschließen von Notebooks ist beiliegend
  • Das Notebook wird über USB-C auch aufgeladen
  • Beide Monitore von mir wurden erkannt und sind ganz normal nutzbar
• PC-Betrieb:

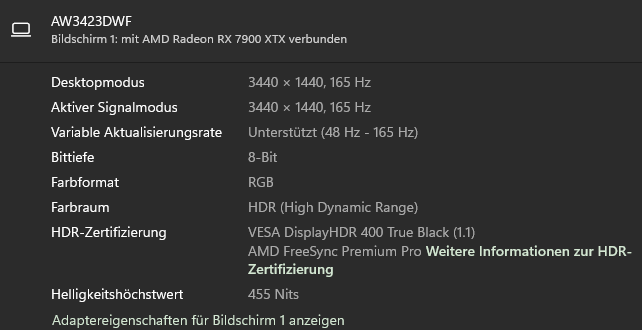

  • Hauptmonitor mit 3440 x 1440 schafft seine 165Hz
  •

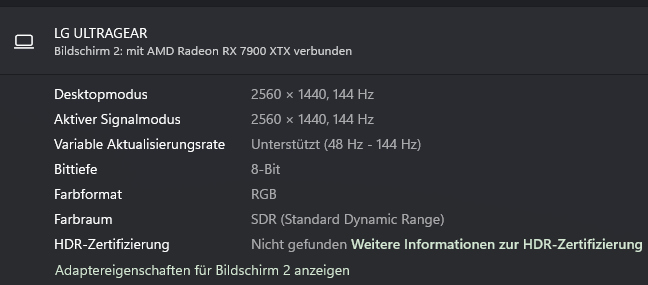

  • Nebenmonitor mit 2650 x1440 schafft auch 144Hz
  •
  • USB-A zu USB-A Kabel (für Peripherie) ist beiliegend
• Allgemeines:
  • Umschaltzeit für die Monitore fühlt sich etwas lange an, ca 10 Sekunden würde ich schätzen
  • Maus und Tastatur funktionieren ohne Probleme
  • Verarbeitungsqualität vom Gehäuse wirkt etwas billig, aber immerhin aus Metal
  • Kabelgebundene Fernbedienung ist Gumiert aber das Kabel (Klinke) wirkt auch etwas billig auf mich
  • Das Gehäuse wurde im Betrieb bisher kaum warm
  • Status LED (PC-1 oder PC-2) ist ziemlich grell (grün)

Alles in allem bin ich zufrieden und werde in den nächsten Tagen das Ding mal ordentlich verbauen und verkabeln, damit der Schreibtisch aufgeräumter ist.



[Mezzelman]

Danke für die Rückmeldung zu deinem Switch, ich hatte deinen Beitrag leider bis jetzt übersehen. Aber das liest sich doch schon mal positiv.

Bei mir ist es jetzt ein Switch von AV Access geworden. Ich hatte einfach keine Lust mehr übermäßig viel Energie reinzustecken und ihn günstiger auf Ali Express zu finden (vermutlich findet man den dort auch, aber dann ärger ich mich nur nachträglich) 😅.

Es ist am Ende ebenso ein Mix aus HDMI und DP geworden. Damit blieb mir dann die adaptivSync-Funktion am Desktop über den Asus Monitor erhalten.

Das wichtigste zu Erst, meine gewünschte Auflösung von QHD, 10 Bit und 120 Hz ist auf beiden Monitoren und sowohl am Desktop als auch am Laptop nutzbar, Maus und Tastatur schalten sauber um.

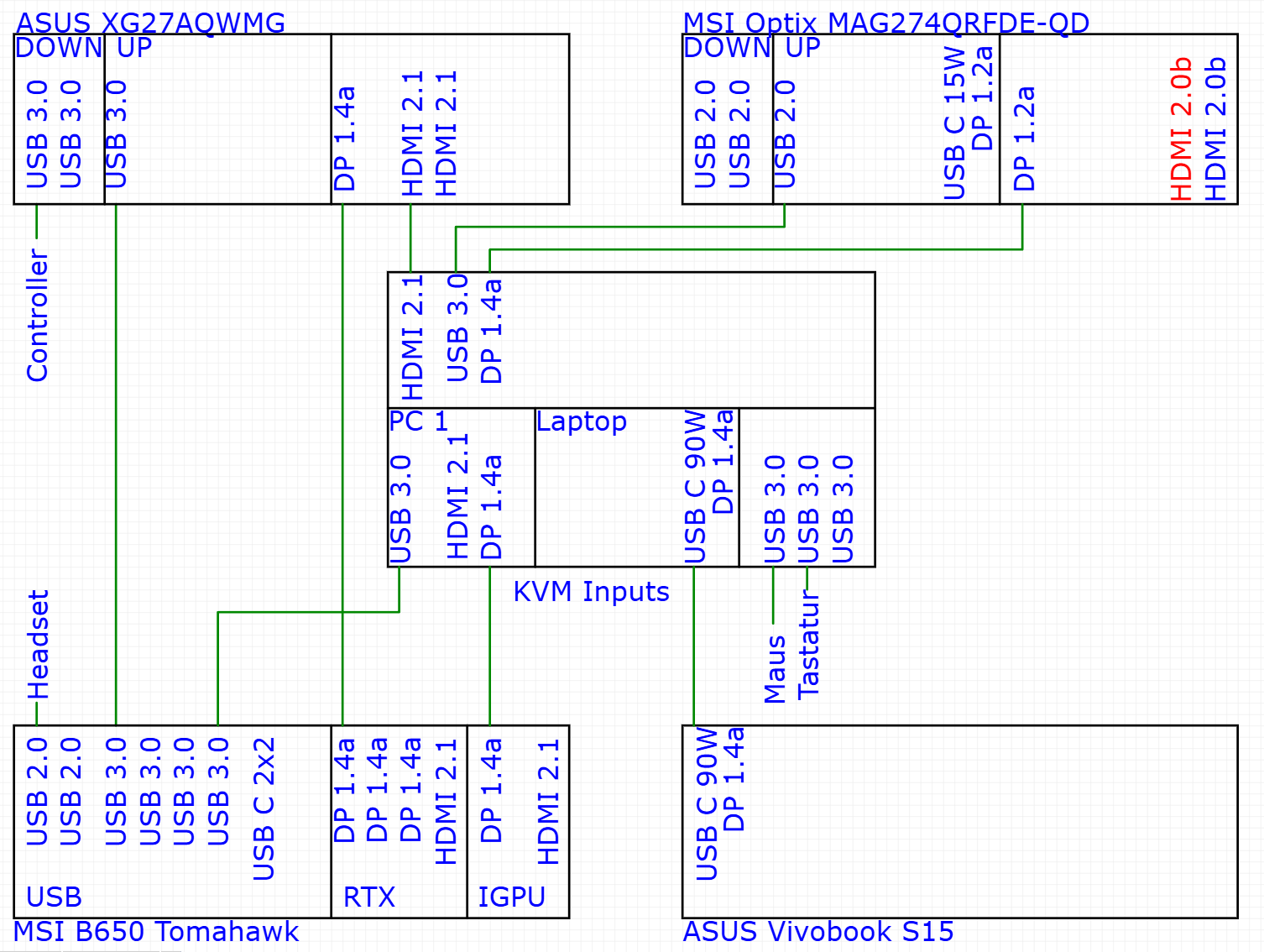

Angeschlossen ist er folgender maßen:

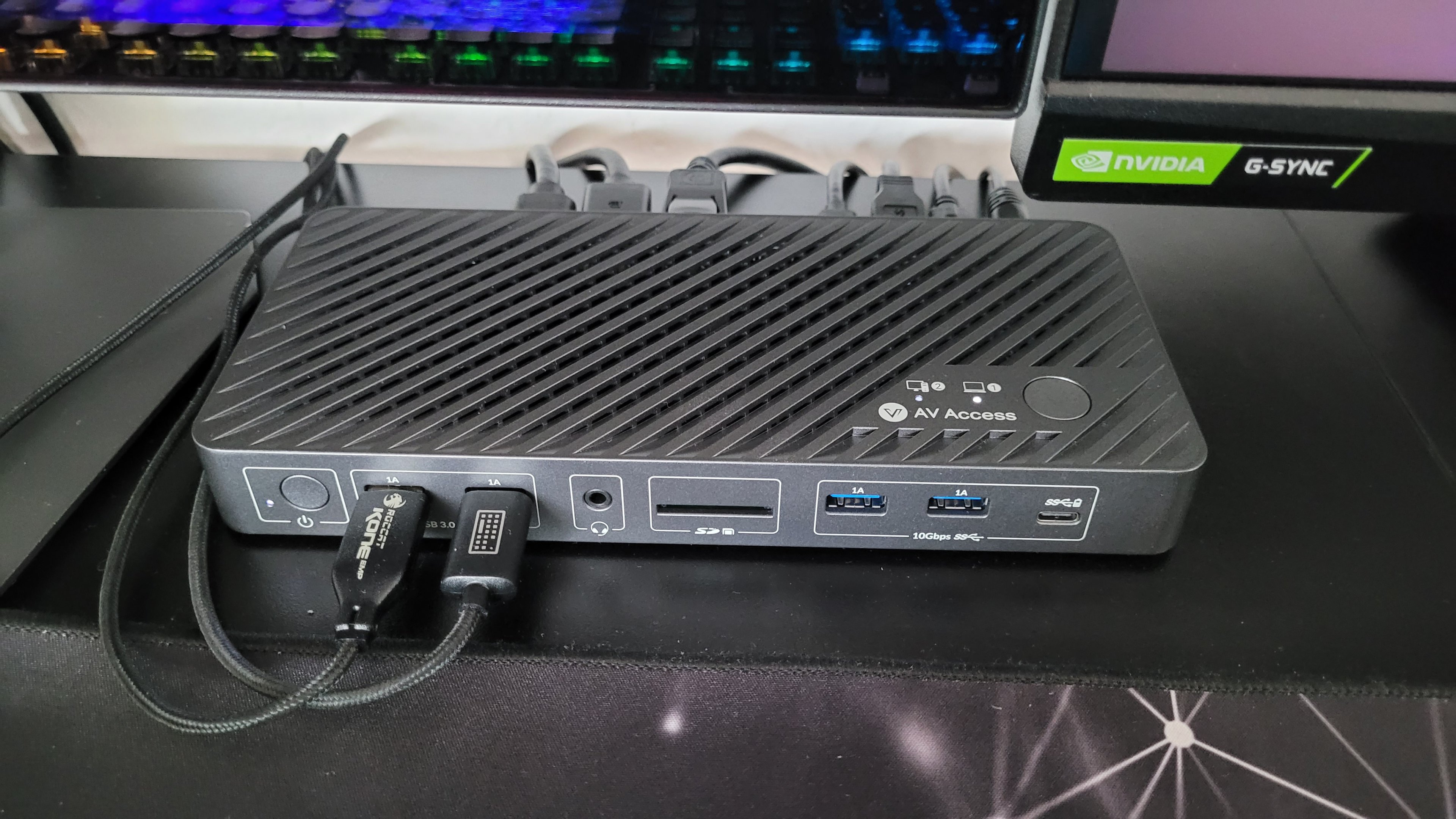

Kurz zum Switch selber:
Er ist mit DP 1.4 und HDMI 2.1 schon ziemlich gut ausgestattet. Schnellladen und Betrieb des KVM wird durch ein mitgeliefertes sehr kompaktes 120 W Netzteil realisiert. Mitgeliefert werden je 1x HDMI 2.1 Kabel, 1x DP 1.4 Kabel; 1x USB-C zu USB-C (USB 3.2 10 Gbps), 1x USB-C zu USB-A (Desktop, 10 Gbps) in ausreichender Länge. Dazu noch Kleinkram wie eine Fernbedienung (mit Kabel und Klinke) und unterschiedliche Netzstecker.

Die zusätzlichen USB-Ports (2x A 5 Gbps; 1x C 10 Gbps und 3x A 10 Gbps) sowie Kartenleser, Klinke und RJ 45 sind echt nett. Und das Umschalten ist auch recht flott (Abgesehen vom Asus Monitor, weil der seinen Eingang selber umschalten muss).

Was mich allerdings ein wenig stört ist, dass die Ports für Maus und Tastatur auf der Vorderseite des Switches sind. Das macht etwas den cleanen Look kaputt. Außerdem ist das Gehäuse leider nur aus Plastik und wirkt etwas "günstig". Dafür wird er trotz 90 W Schnellladen nicht sehr warm, was positiv ist.

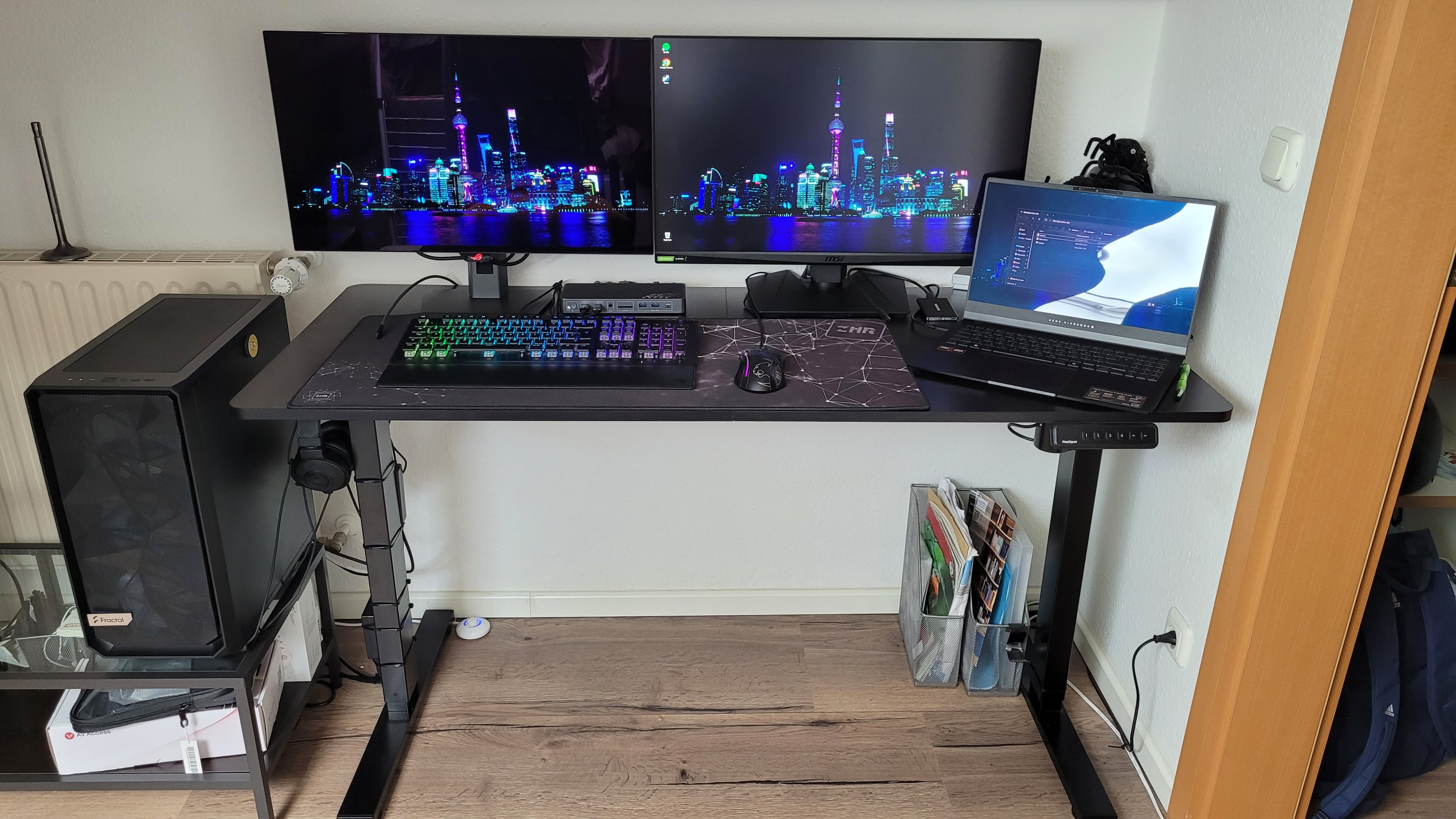

Es folgen noch ein Paar Bilder von meinem Setup:

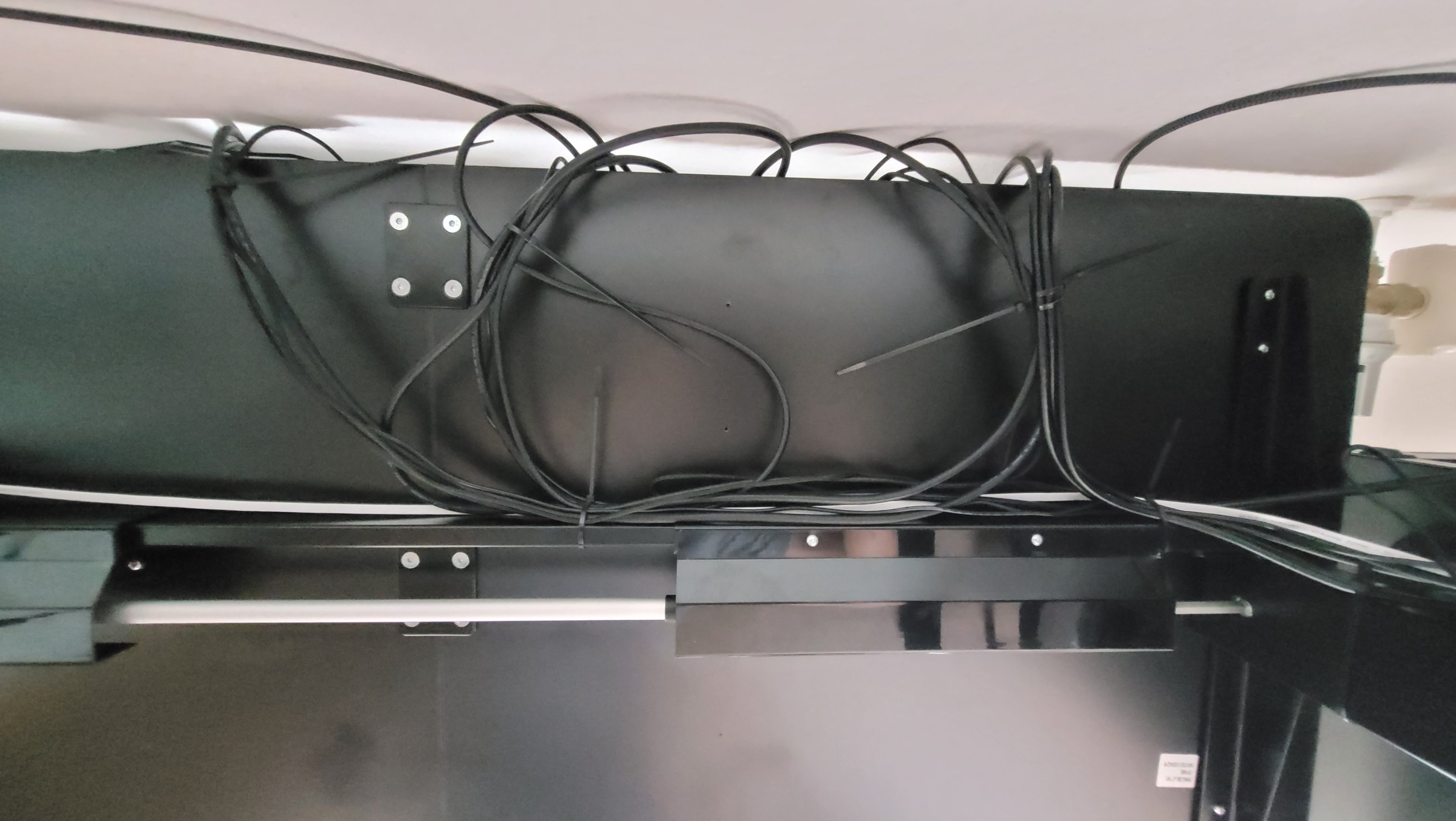

Natürlich darf ein Bild vom Kabelmanagement nicht fehlen, auch wenn es nicht perfekt ist:

Alles in allem bin ich mit dem Produkt soweit zufrieden. Hoffentlich stimmt auch die Langlebigkeit, die wird in den Kommentaren dazu gerne mal angeprangert.
