Kyocera M5526cdn Fax Kabel

Garinga

Cadet 4th Year
Registriert
Dez. 2015
Beiträge
103
Hallo zusammen

Hab den obigen Drucker mit intigriertem Fax und möchte ihn an FritzBox 6591 Cabel an Fon1 oder TAE Anschluss anschließen.
Mir ist aber jetzt nicht genau klar, welches Kabel ich dazu genau brauche.

Drucker (Stecker Name unbekannt) -> FritzBox (müsste RJ11 sein?)

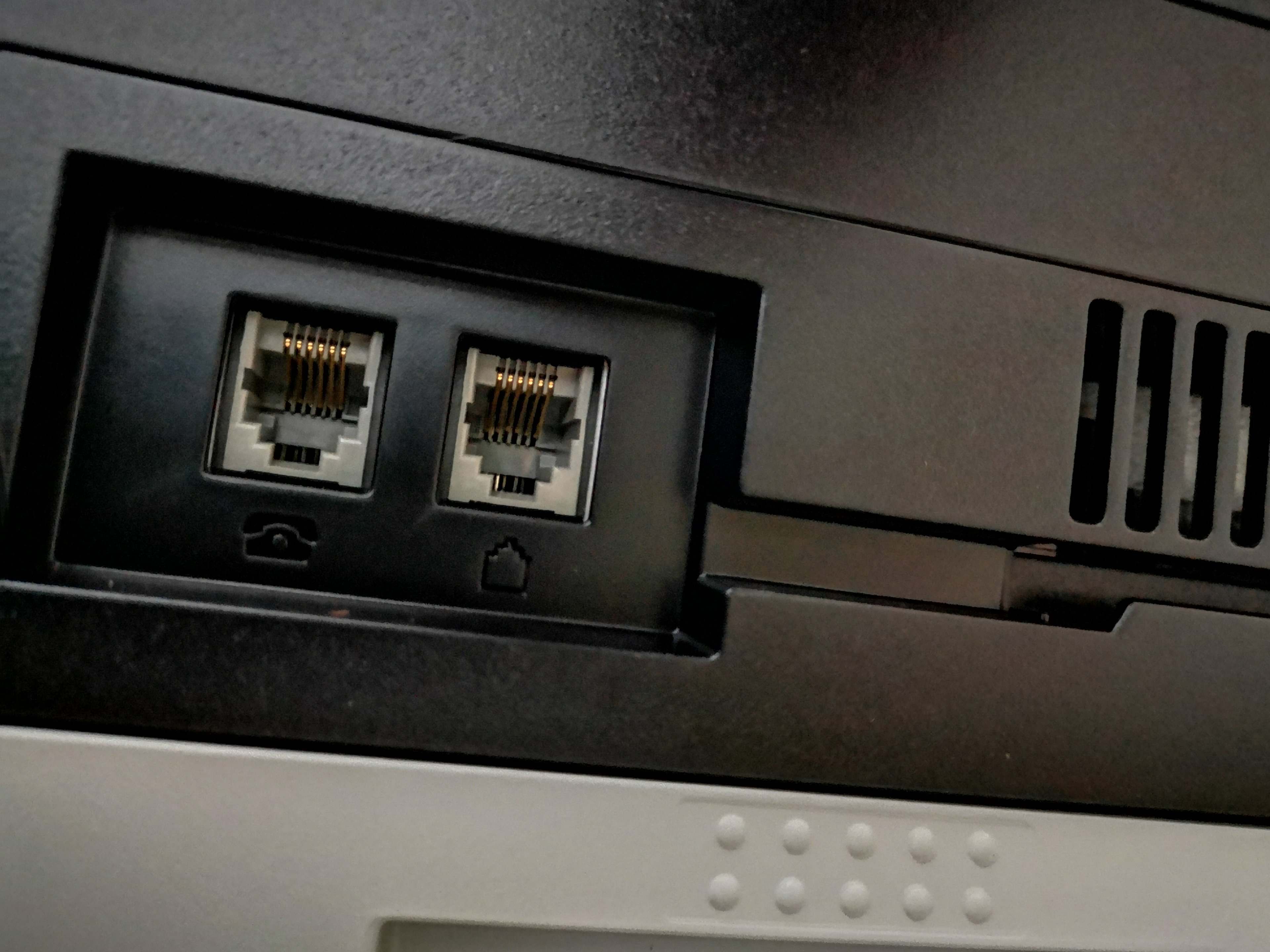

Im Bild der Anschluss vom Drucker
Die Anleitung vom Drucker ist zwar sehr umfangreich, aber nicht ersichtlich, welches Kabel gebraucht wird.

Danke schon mal im voraus..


Anhänge

  • IMG_20200825_064618.jpg
    1 MB · Aufrufe: 1.326
Links LAN Kabel rj45.
Rechts Telefon/Fax Kabel rj11.

Hmm... Danke...

Ist es doch ein RJ45 ..
Hab nur (dachte ich) ein RJ45 - RJ45 Kabel zu hause und das passte überhaupt nicht am Drucker

Oder ich "verhau" mich jetzt total und das Kabel zuhause ist kein RJ45 :D

Na, mal ein RJ45 - RJ11 bestellen und testen..

Danke

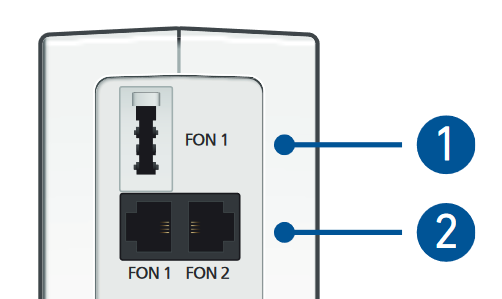

Die 2 Buchsen an der F!B mit FON1 sind TAE + RJ11
Die 2 Buchsen am Fax sind RJ12 (6 Kontakte)

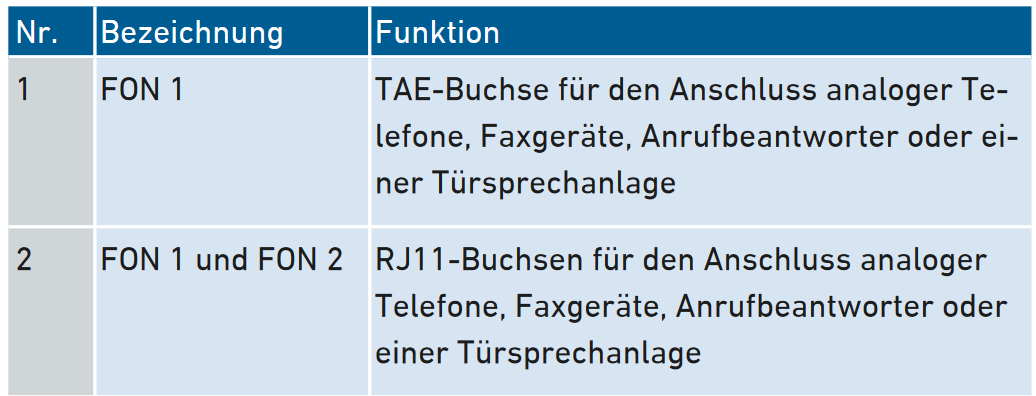

Fritz!Box Handbuch Seite 21

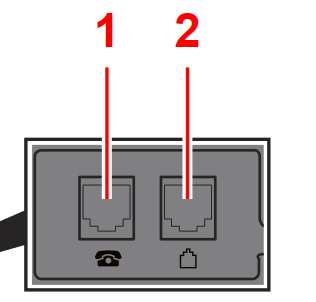

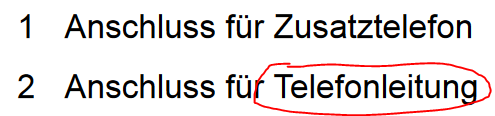

ECOSYS M5526cdn Handbuch Seite 2-4



Benötigte Kabel:
  • RJ11 oder RJ12 <=auf=> RJ11 oder RJ12
  • RJ11 oder RJ12 <=auf=> TAE

RJ11 (oder RJ12 / Buchse 2 am FAX) <=> TAE (Buchse 1 - FON1 an der F!B)
alternativ:
RJ11 (oder RJ12 / Buchse 2 am FAX) <=> RJ11 (Buchse 2 links - FON1 an der F!B)

Grundsätzlich sollte jedes standard "Faxkabel" was man bei der Google/Amazon-Suche findet funktionieren.

Egal ob RJ11 (6P2C) oder RJ14 (6P4C) oder RJ12 (6P6C)



Ergänzung ()

Lass dir keinen Käse erzählen, das ist kein RJ45

https://de.wikipedia.org/wiki/RJ-Steckverbindung

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: #.kFk und Ultrafigo
Danke...

Hab zig Kabel hier rum liegen, aber kein RJ11 auf RJ11 ... zum plärren... :/
