Laptopersatz / Pc im Koffer mit Bildschirm

[HyperSnap]

Ein Kumpel von mir hat die CPU per AiO gekühlt die saugt luft von oben an und hinten zum Koffer wieder raus.
Die Graka wurde mit dem Raiser Kabel oben aufgelegt und saugt sich da die Luft an.
Aber wie das aussieht ist dein Koffer doch etwas kleiner geraten^^



[Suppentrulli]

Mit einem ITX-MB sehe die Sache gleich etwas besser aus...



[Hommer]

Mit einem ITX-MB sehe die Sache gleich etwas besser aus...

Wieso? Ich würde die Komponenten ja dann auch nicht anders platzieren. Ein ITX will ich auf jeden Fall nicht (Zuwenig Auswahl usw..) ich nehme aber vllt ein Micro ATX



[Suppentrulli]

Ich kenne nun nicht die genauen Maße, aber evtl. hättest du dann Platz, damit die GPU nicht mehr an den Deckel muß und für ein paar Gehäuselüfter... 🤔



[Schorsch92]

...
Bei den USB Monitoren benutze ich die von JohnWill, von Amazon.
Diese sind einfacher im Koffer unterzubringen, aber deutlich schwerer und teuer.
Dabei ist drauf zu achten, daß Bild über hdmi anzuschließen. Nur über USB fahren die beim einschalten des Rechners nicht mit hoch. Mag vielleicht bekannt sein, ich wusste es nicht.
...

Das kommt auch darauf an was für ein USB Monitor es ist bei einem USB-C Monitor der das Signal per DP bekommt sollte das kein Problem sein wen die GPU ein USB-C "VR" Port hat oder das Bord Thunderbolt + einen DP Eingang. Von den USB Universal Displays mit DisplayLink würde ich hingegen auf jedem fall abraten, vor USB-C gab es ja vor allem solche Displays als Portable Monitore aber vor-allem für Gaming sind die Problematisch da sie ihre eigene USB Grafikkarte haben. Zwar kann Windows das Bild auf der schnellen GPU rednern und dann auf den langsamen ausgeben aber es gibt dabei öfters Nebenwirkungen, ein Kunde von uns hatte solch ein HP Display mit DisplayLink am Fahrzeug PC und nach irgend einem Windows 10 Update wurde innerhalb der Software für die der PC da ist ein Video nicht mehr abgespielt, an einem HDMI Monitor hat es hingegen Problemlos funktioniert. Außerdem haben die DisplayLink GPUs eine höhere Latenz und erzeugen CPU last, ich hatte so etwas auch schon als Dockingstation für den Laptop und selbst da merkt man das der 2. Monitor per HDMI deutlich flüssiger läuft. Aktuell habe ich als Erweiterung für den Laptop ein 15" Monitor von UPERFECT der per USB-C, Mini DP und HDMI funktioniert und per USB-C am Laptop genauso flüssig läuft wie der eingebaute Monitor.



[Suppentrulli]

Ist immer wieder erschreckend, auf was man alles achten muß! 🤔



[ChillaGorilla]

Soo, die Stunde der Wahrheit bricht an:

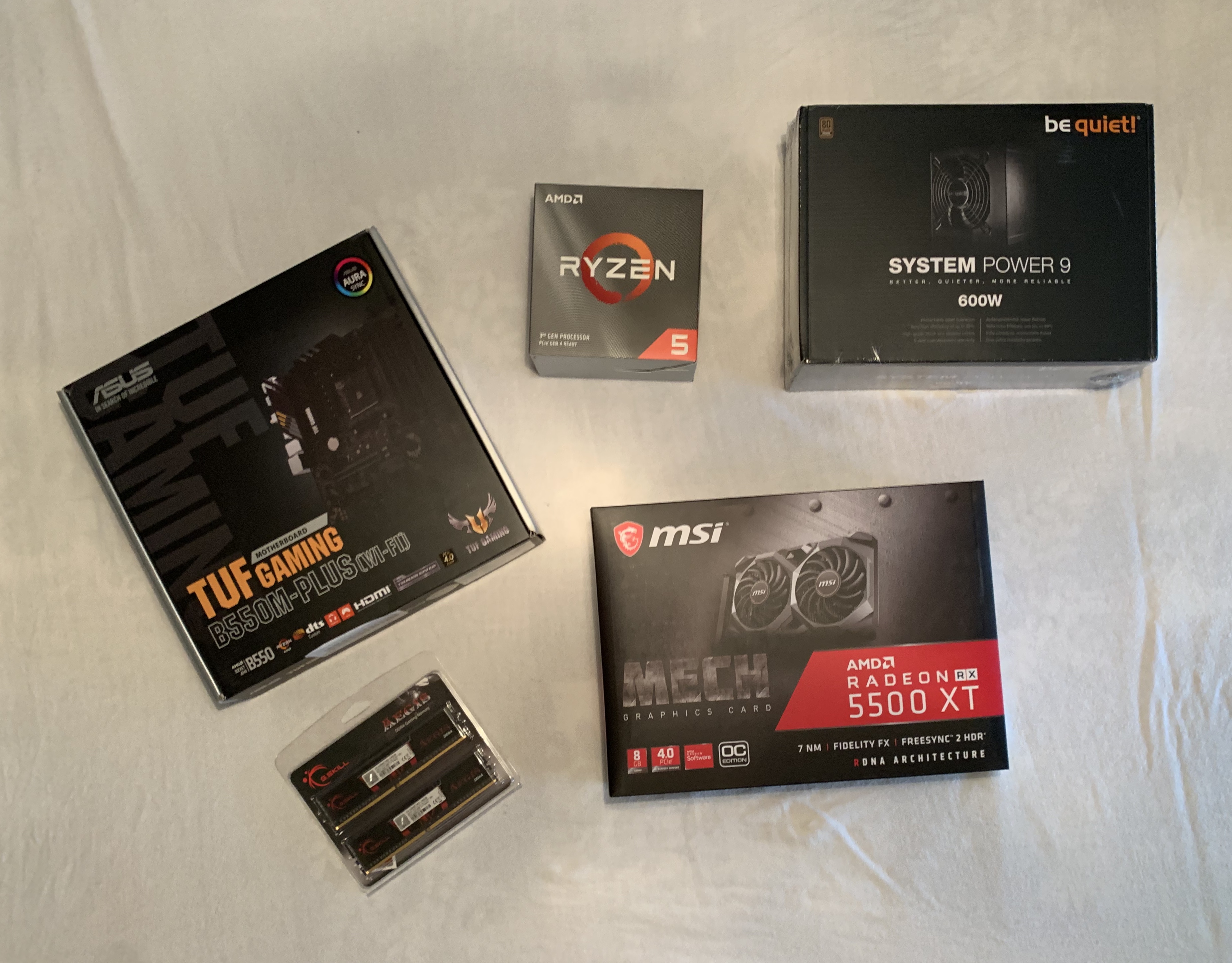

Meine ausgewählten Komponenten;

G.Skill Aegis 16Gb 3200mhz 53,90€
Amd Ryzen 5 3600 169€ - (der 3300X ist aktuell erst ab 169€ lieferbar, das ist mir zu teuer)
MSI Radeon RX 5500 XT 189€
Be Quiet System Power 9 57,90€
ASUS TUF GAMING B550M-PLUS(WI-FI) 150€
_______
+-620€

Als Speicher opfere ich dann erstmal eine SSD aus meinem PC

hat noch jemand Verbesserungsvorschläge ?



[ChillaGorilla]

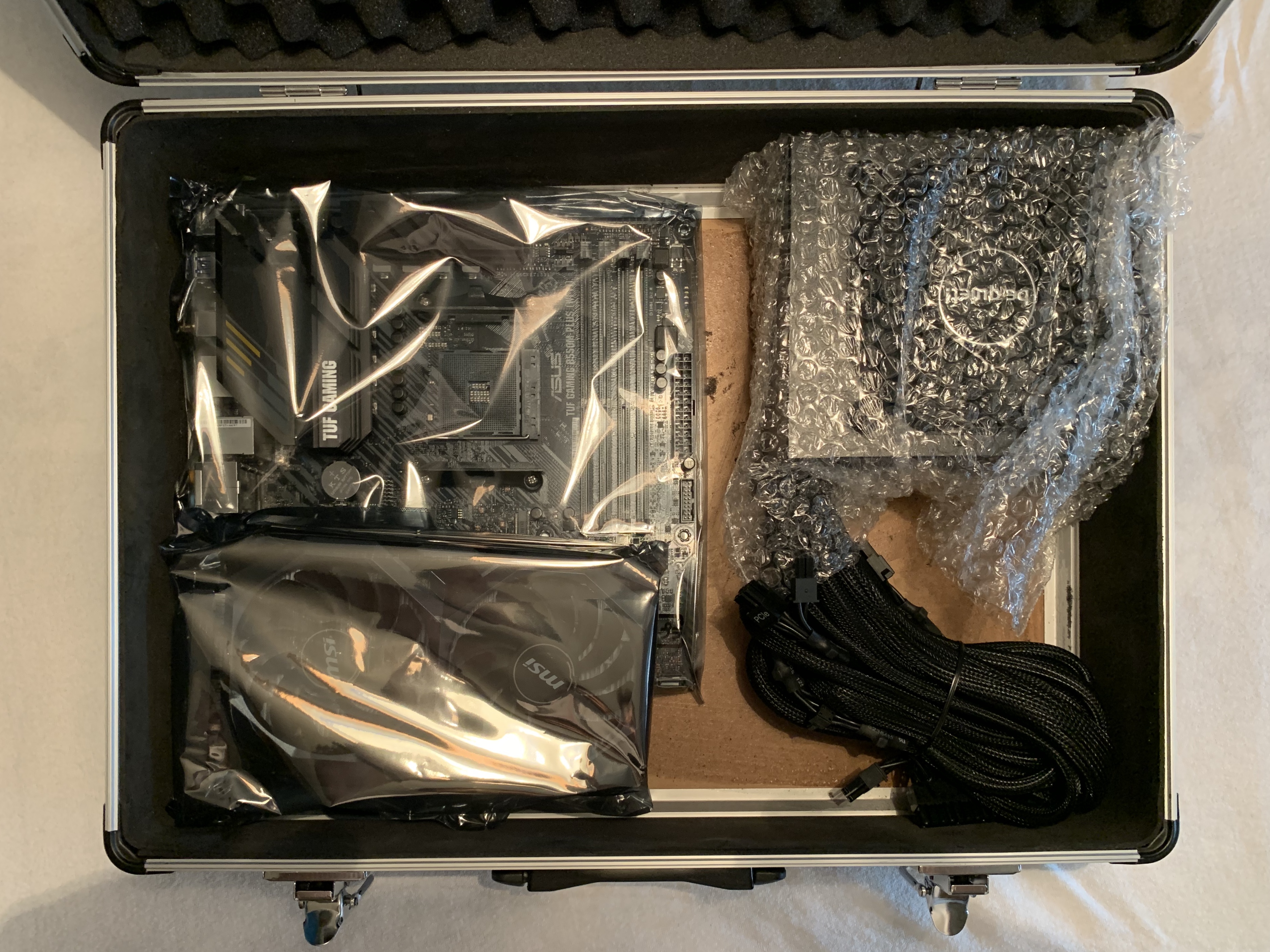

Update;

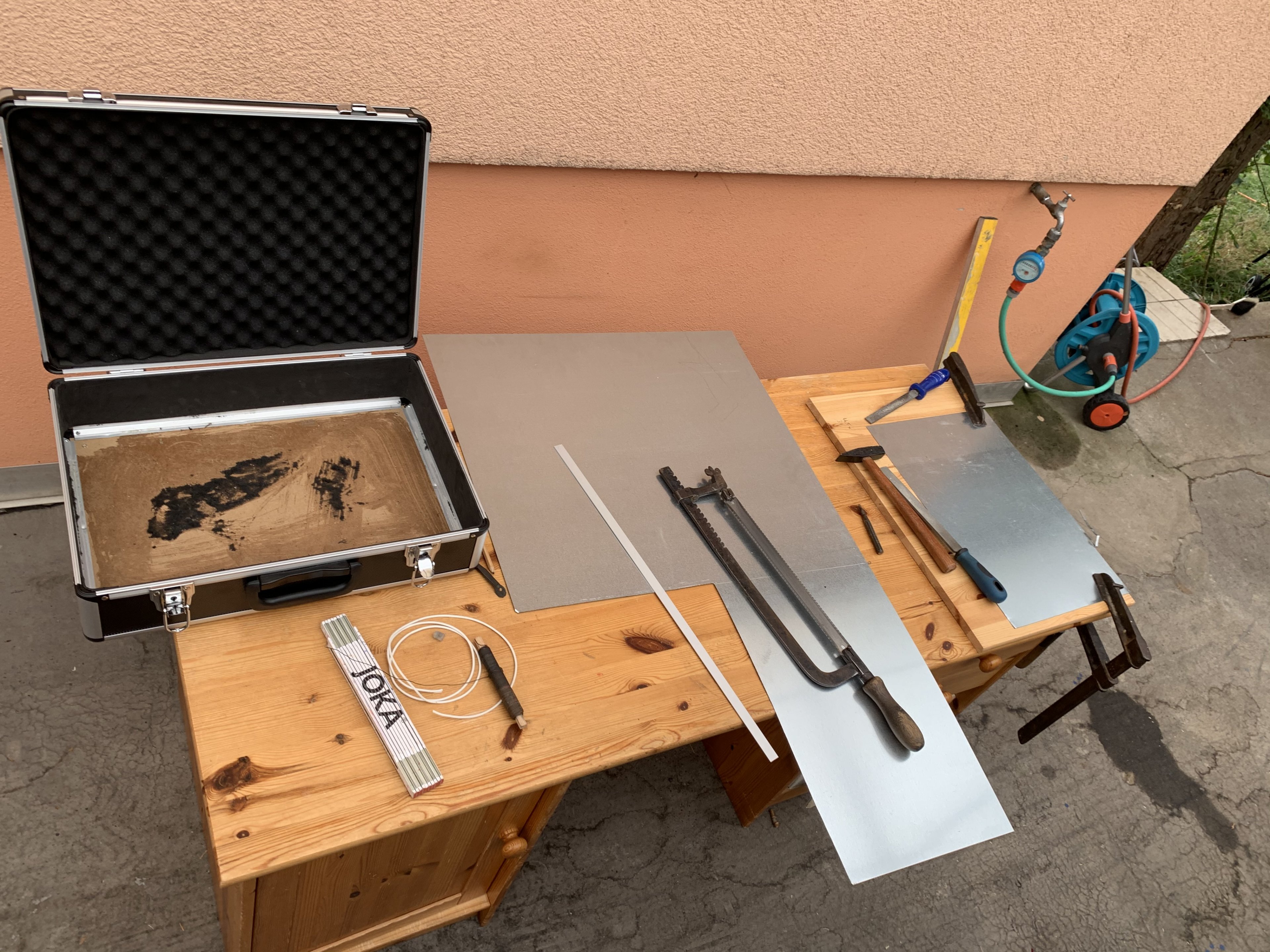

verzinkte Stahlplatte (für den Boden) gekauft!

Komponenten gekauft!
G.Skill Aegis 16Gb 3200mhz
Amd Ryzen 5 3600
MSI Radeon RX 5500 XT
Be Quiet System Power 9
ASUS TUF GAMING B550M-PLUS(WI-FI)

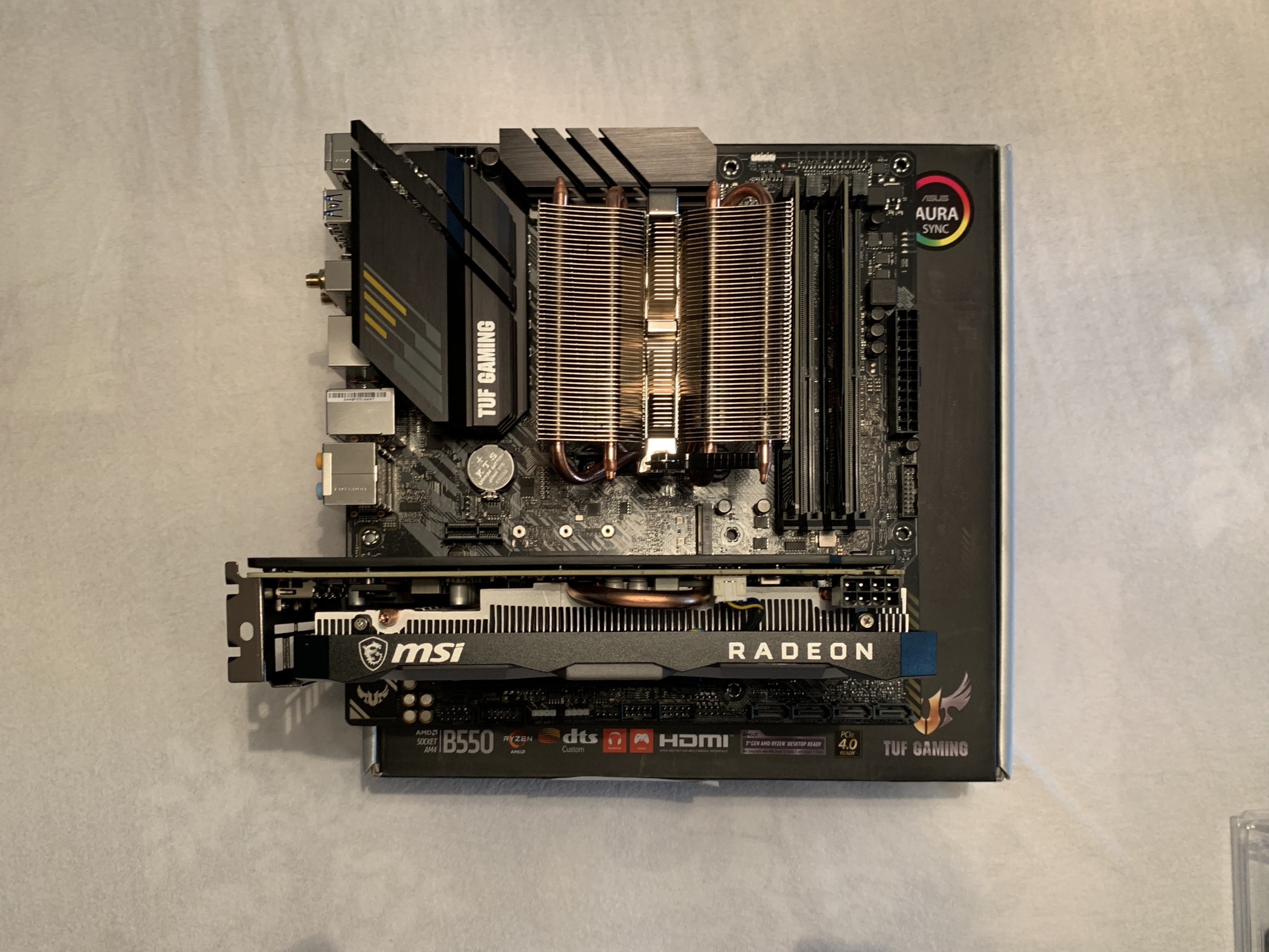

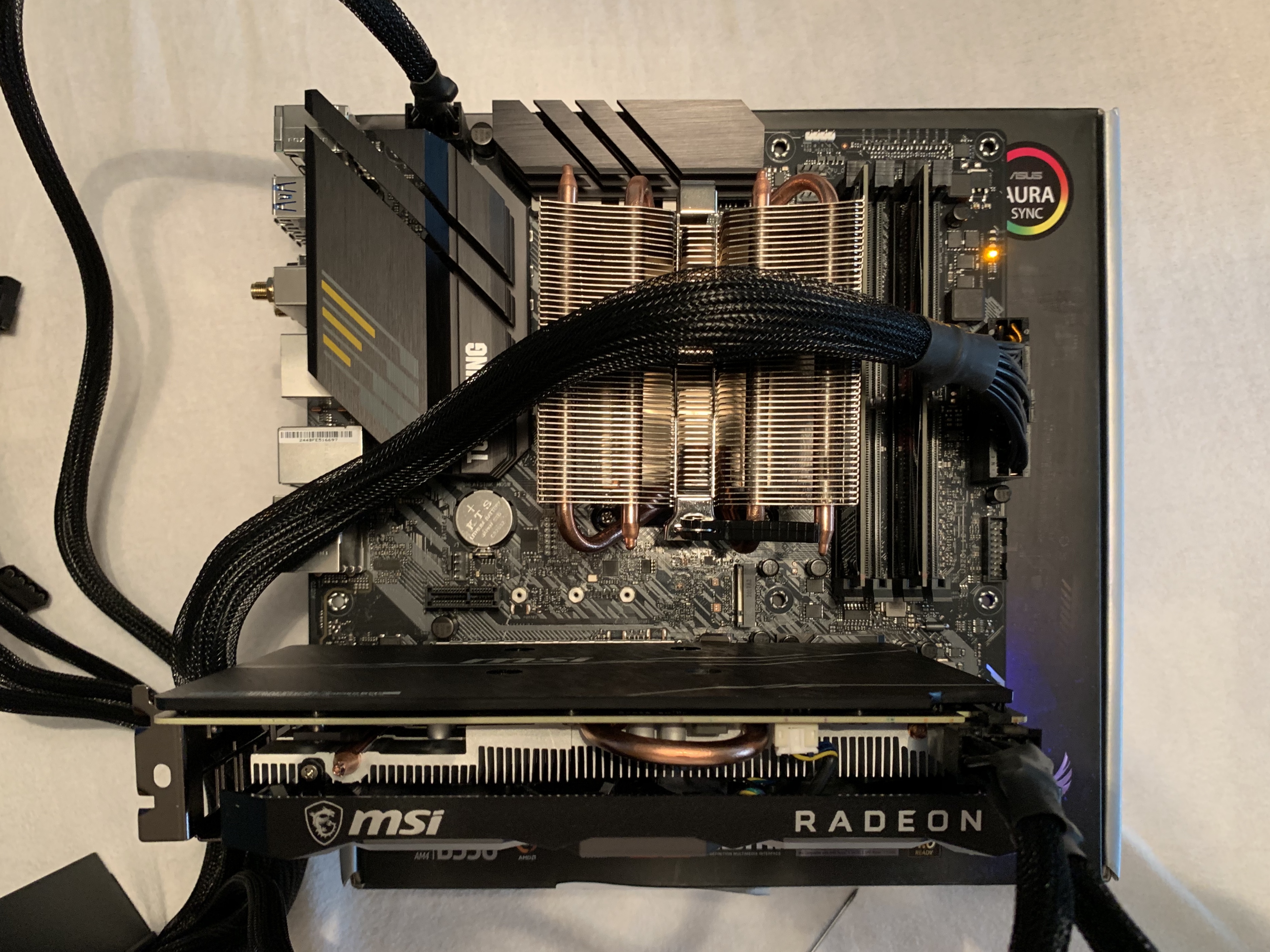

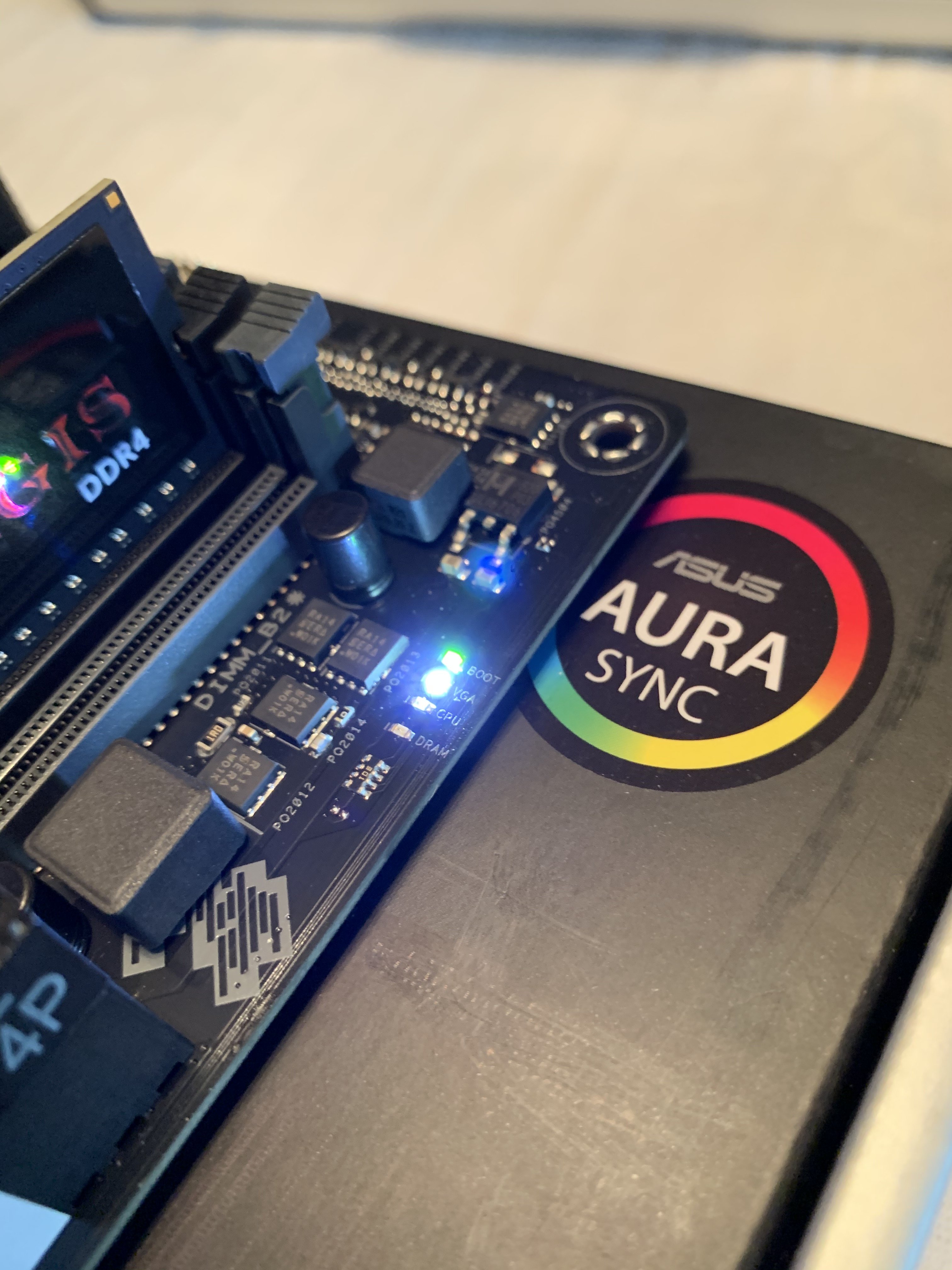

System test weise mal zusammengebaut und gebootet.



[ChillaGorilla]

Heute ging es weiter:

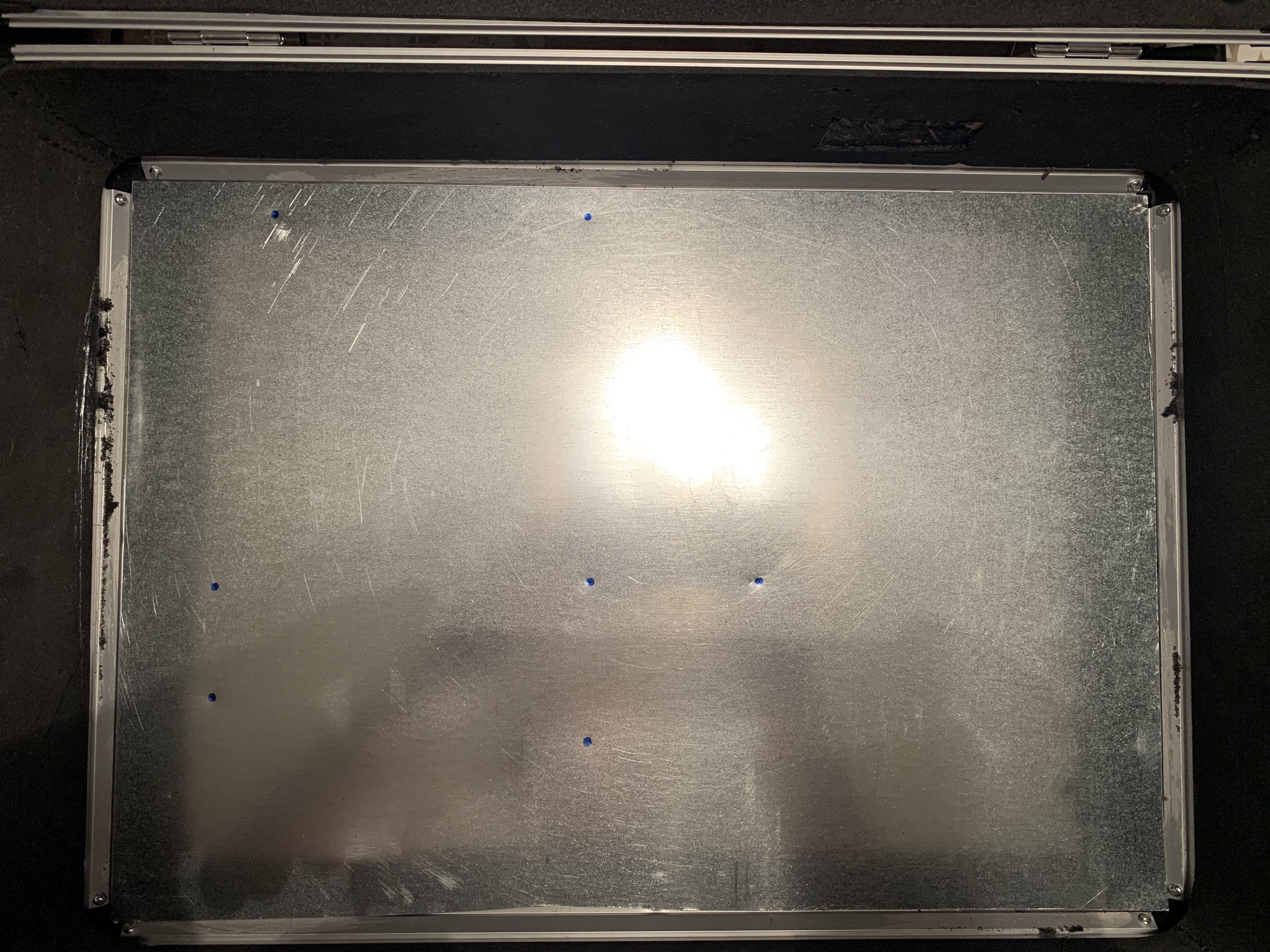

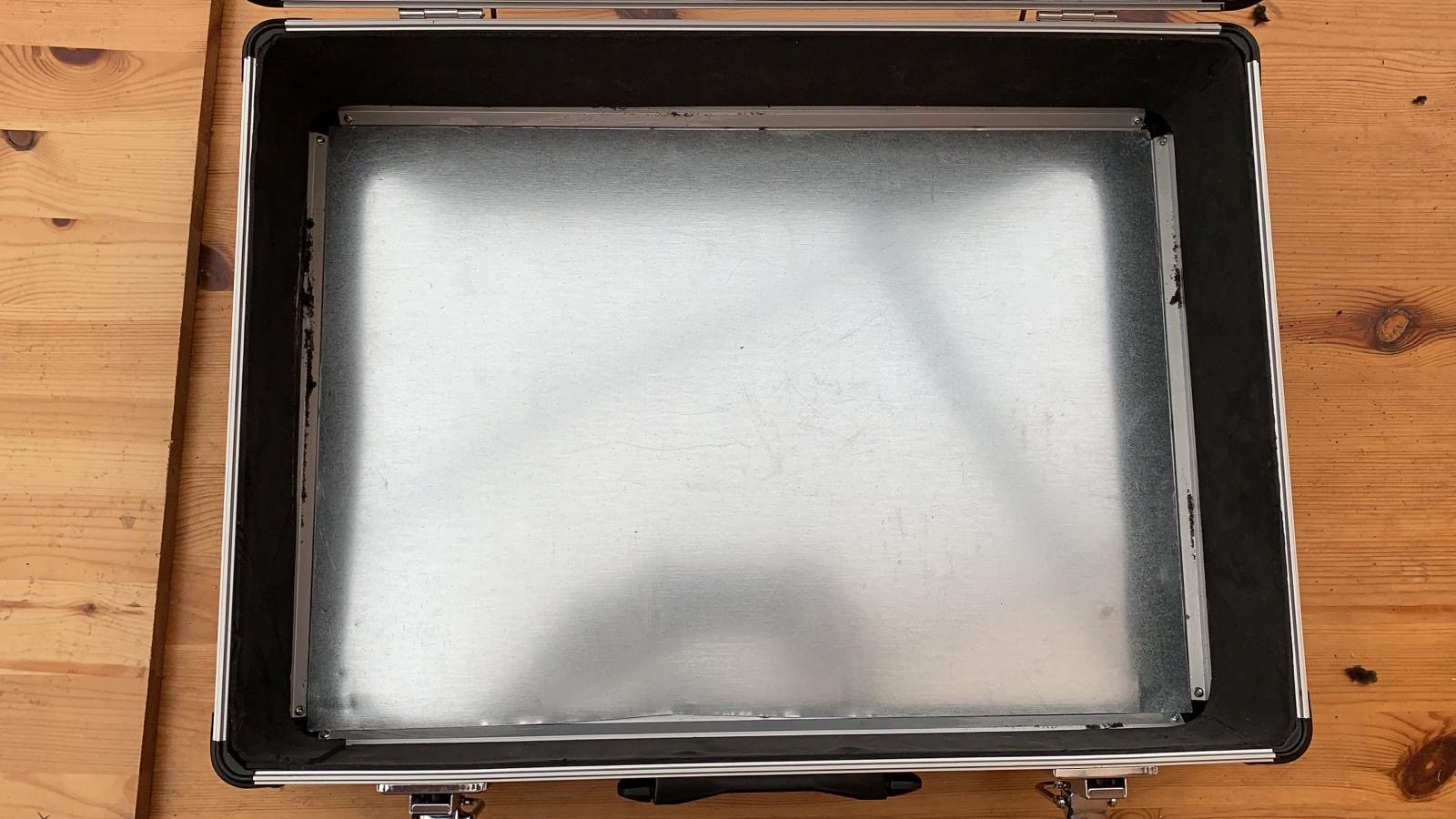

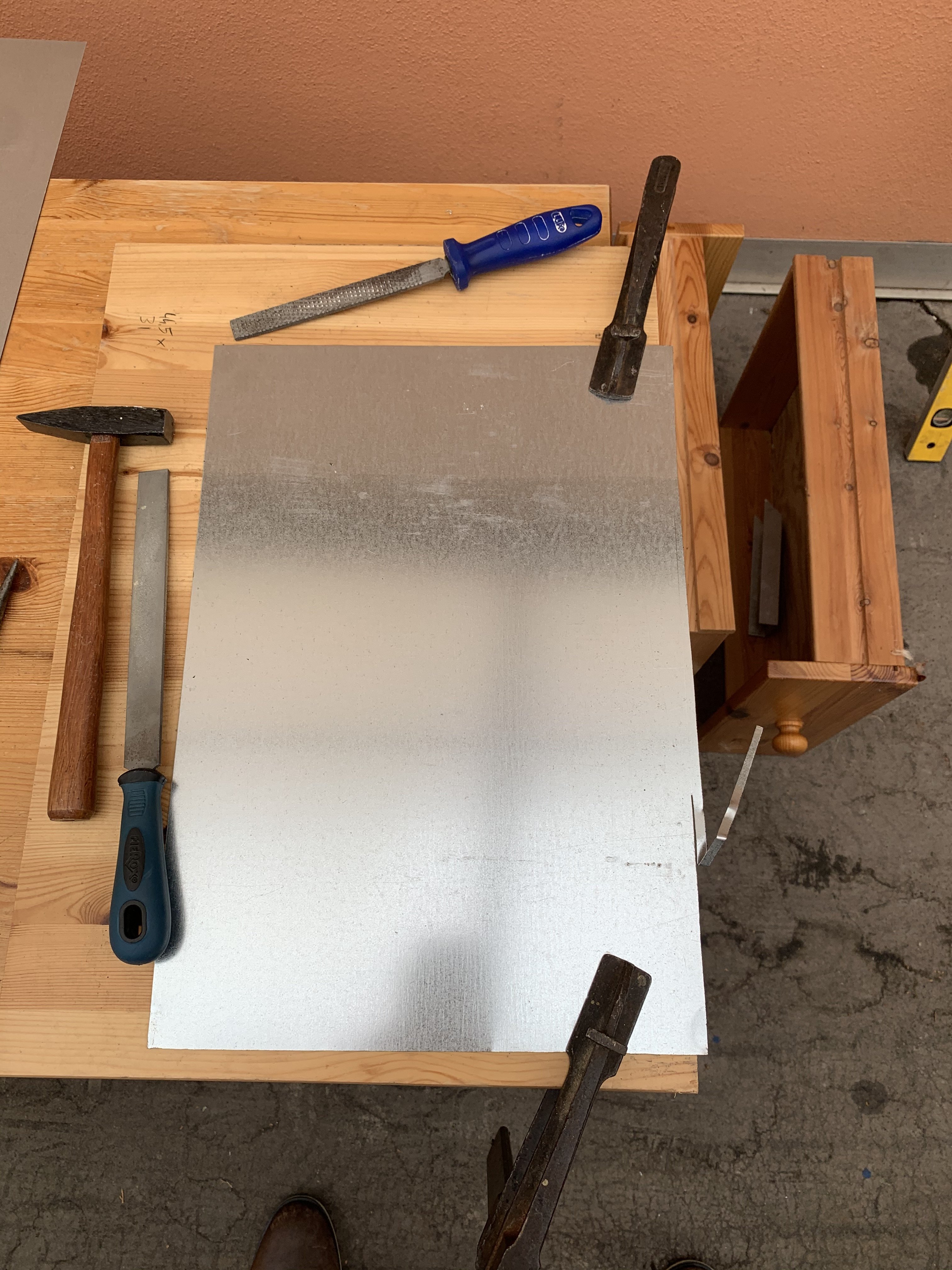

1. Stahlplatte zugeschnitten

2. altes Gehäuse um seine Mainboard Abstandhalter & Startknopf erleichtert

3. Die Abstandshalter Löcher für das Mainboard angezeichnet und Löcher angerissen

edit: 4. Sharkoon Verical Graphics Card Kit bestellt



[ChillaGorilla]

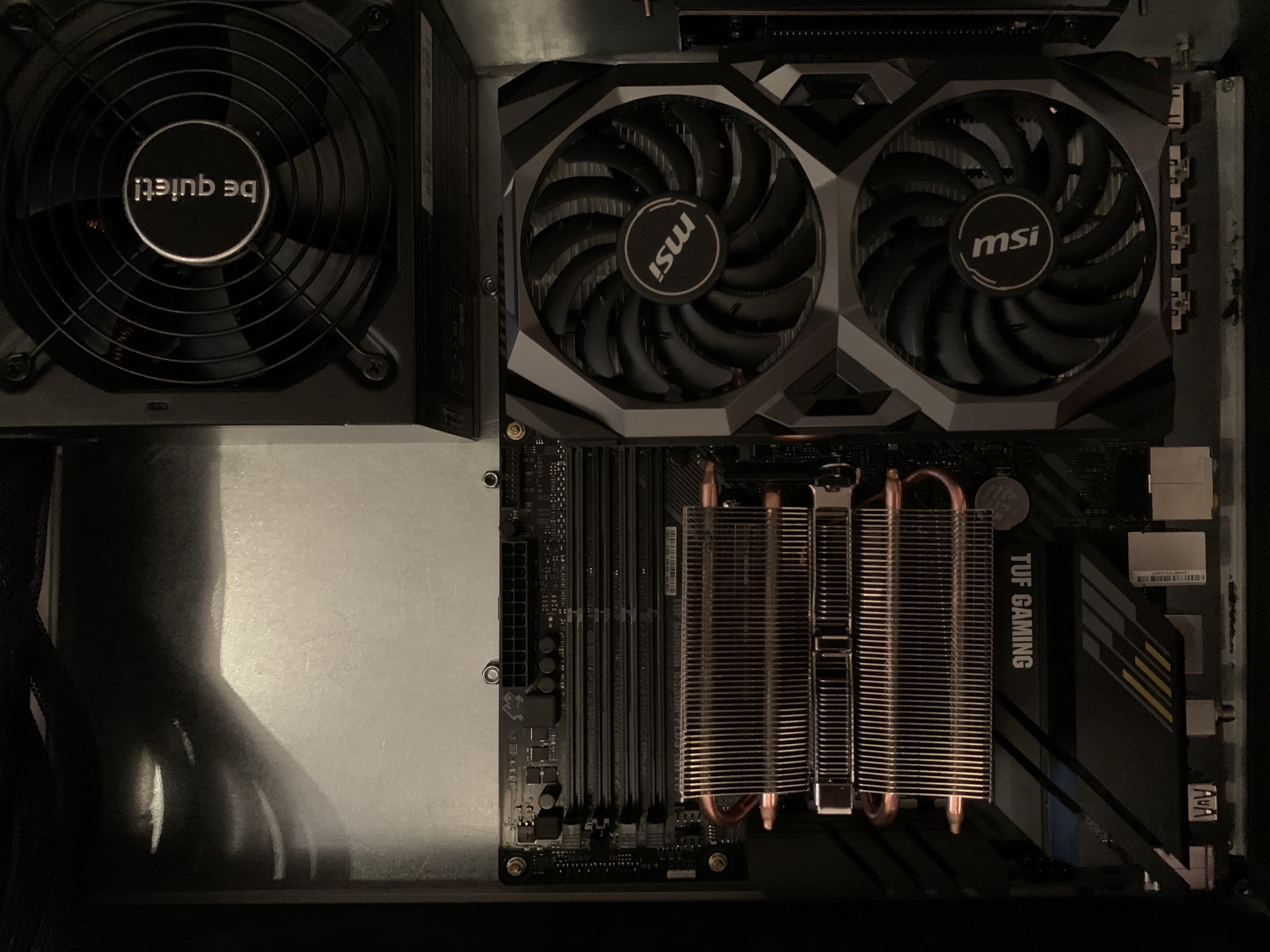

Update:

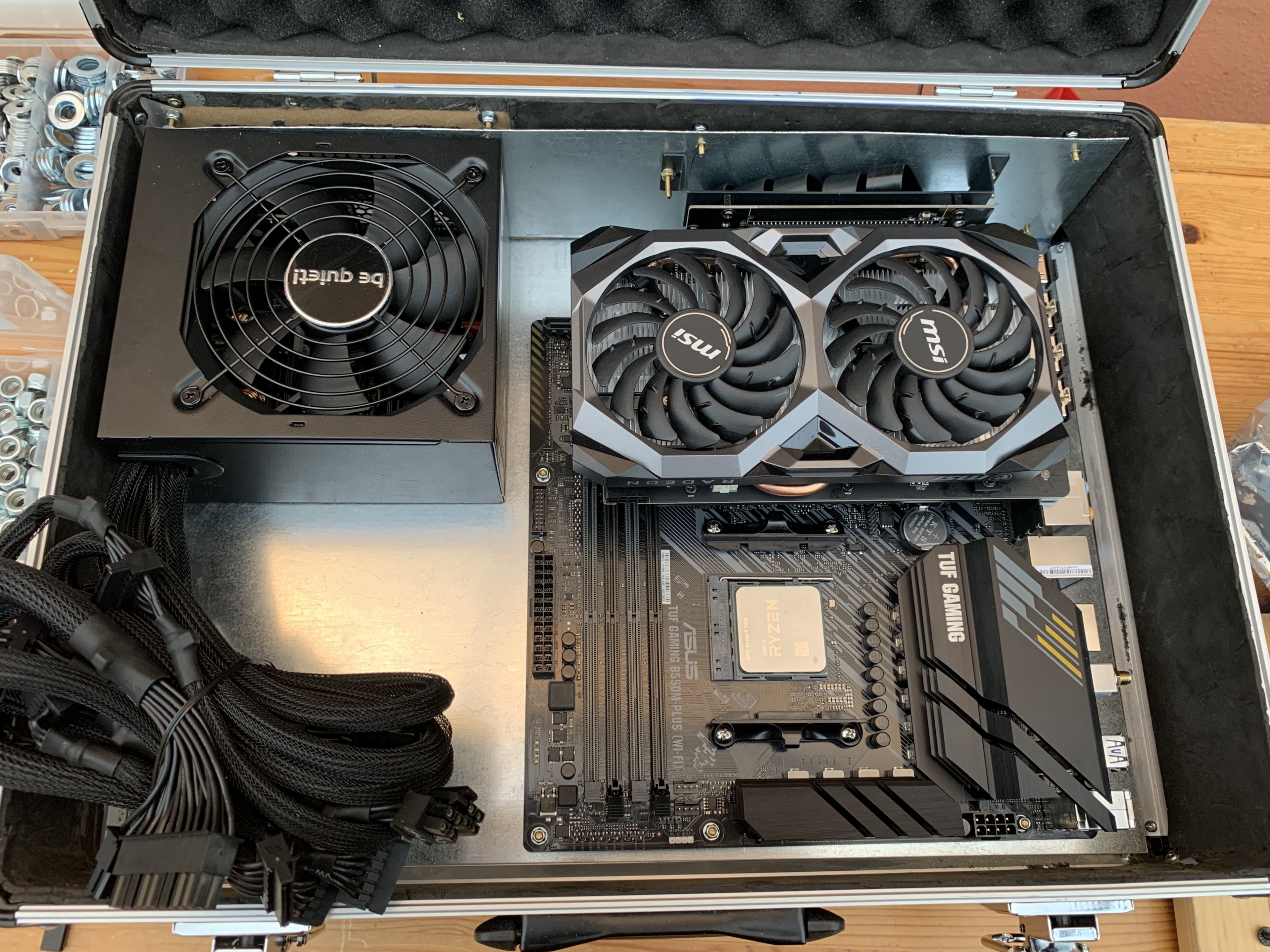

Die Hardware hat ihren Platz im Koffer gefunden.

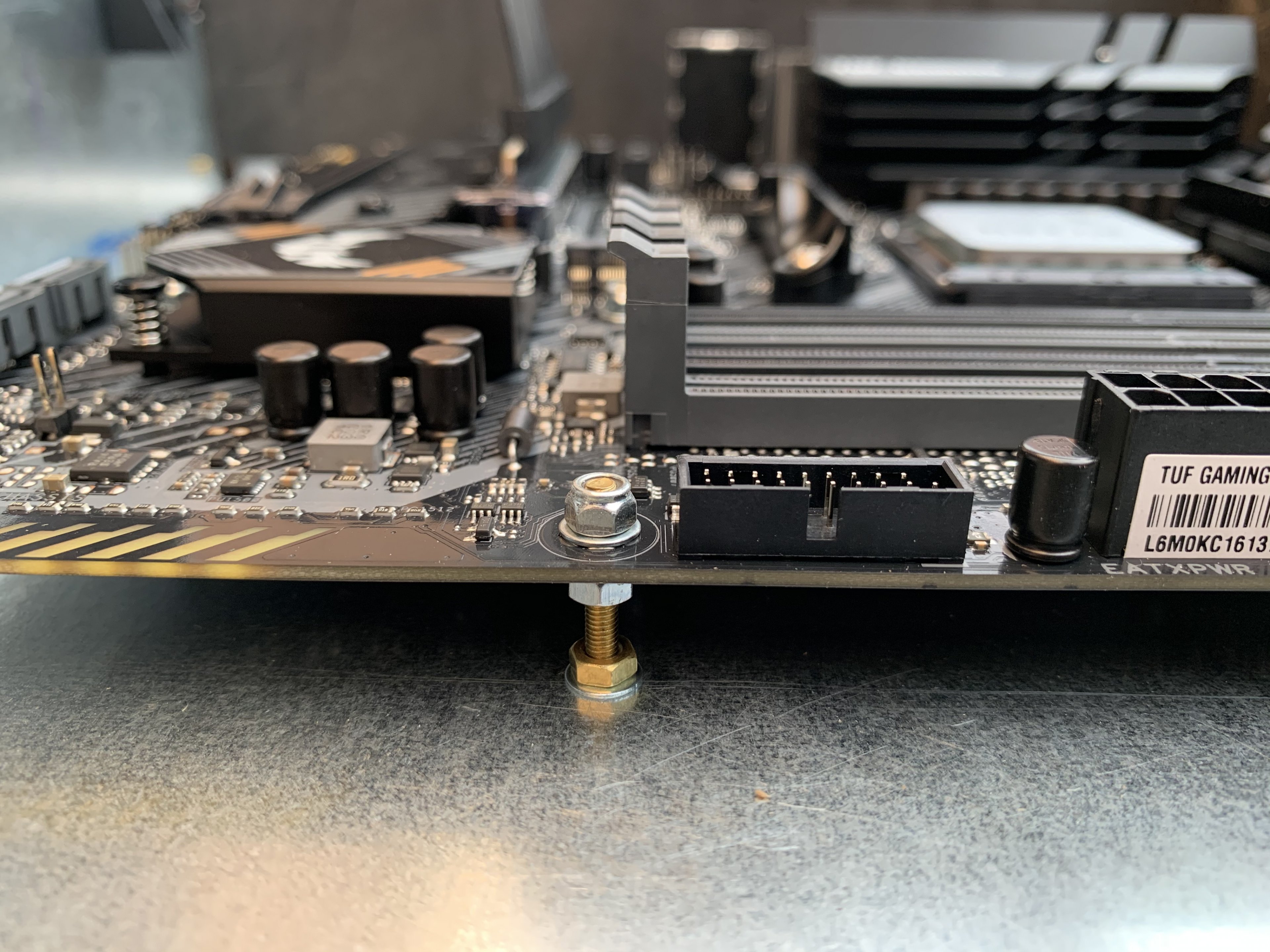

Als Abstandshalter habe ich M3 20mm Schrauben und Muttern benutzt.
Die kleinen Abstandshalter aus dem alten Gehäuse waren mir zu klein (von der höhe) und zu instabil

Leider musste ich feststellen dass das Sharkoon Verical Graphics Card Kit kein PCIe 4.0 unterstützt.
Das Bios und Mainboard logo bei Hochfahren ist sichtbar, doch sobald Windows lädt kommt kein Bild mehr über die Grafikkarte.
Der Fehler ist reproduzierbar; Grafikkarte direkt im PCIe Slot = Bild
Grafikkarte mit Riserkabel angeschlossen = kein Bild



[madzzzn]

Geiles Projekt!



[ChillaGorilla]

Sharkoon Verical Graphics Card Kit ist zurückgeschickt worden.
LINKUP - Ultra PCIe 4.0 X16 Riser Kabel kam heute an.
Habe es direkt eingebaut, Furmark gestartet und es funktioniert!
Jetzt muss ich mir noch eine Halterung für das PCI E bracket basteln.



[ChillaGorilla]

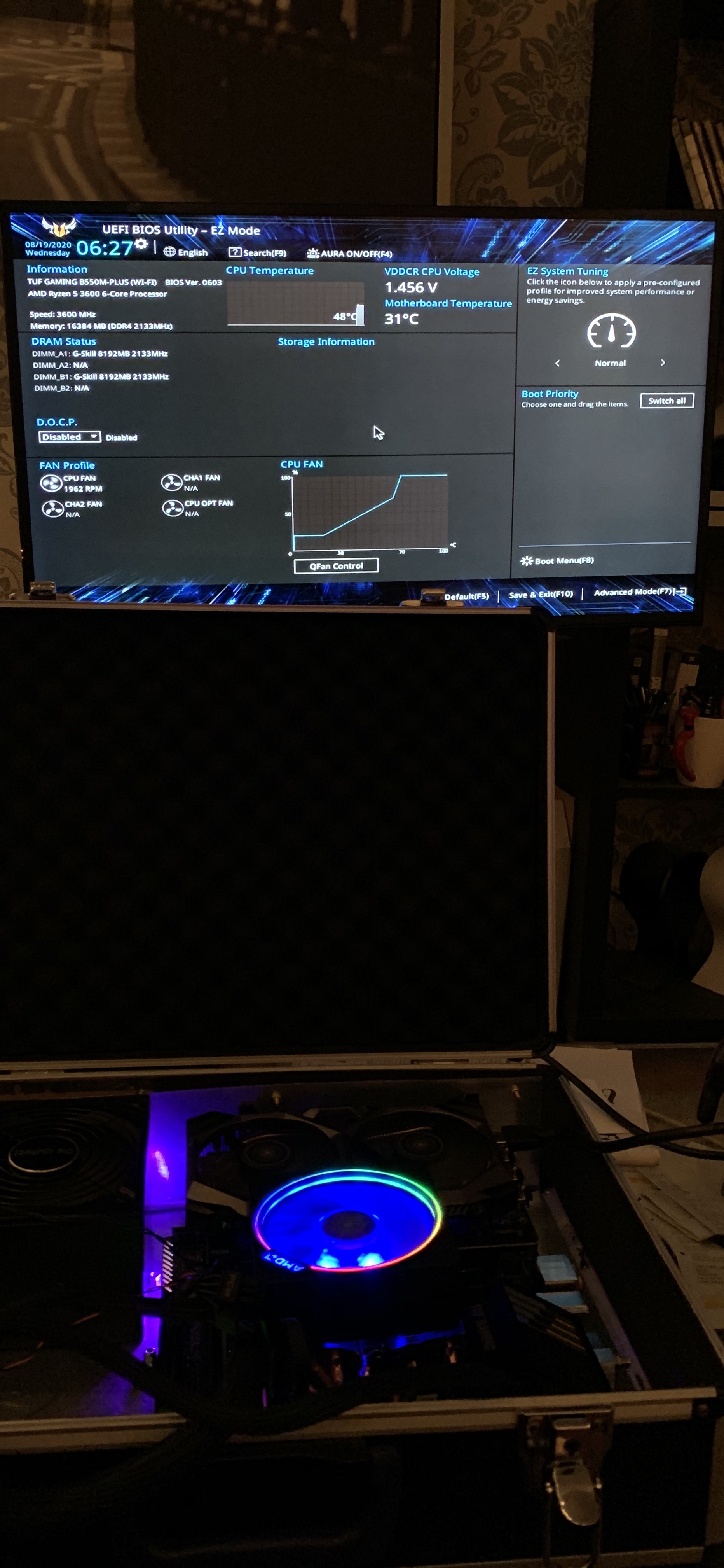

Das fertige Projekt im Gehäuse und Modding

danke an alle beteiligte für Infos und Ratschläge
