LED Strip 3 PIN auf 4 Pin (Board Header)

[[ChAoZ]]

Hallo Leute,

habe dieses LED Strip:
https://www.alternate.de/Cablemod/Addressable-LED-Strip-RGB-60cm-LED-Strip/html/product/1367779

und möchte es auf diesem Board befestigen:
https://www.alternate.de/ASUS/ROG-STRIX-X470-F-GAMING-Mainboard/html/product/1444085

Sie schließe ich es richtig an?
Verstehe nicht wie das gehen soll... die LED will 5V, der Header gibt 12V.

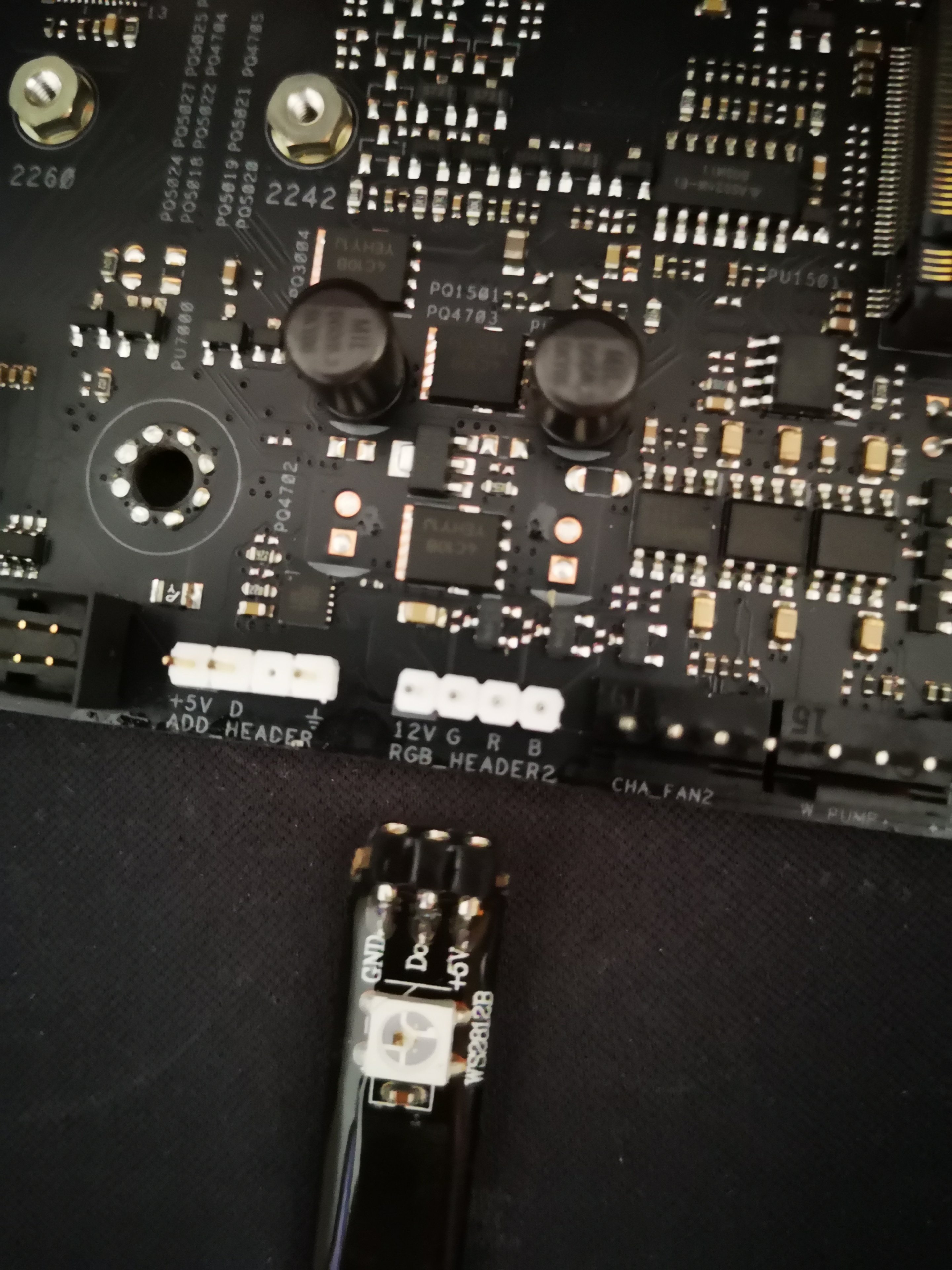

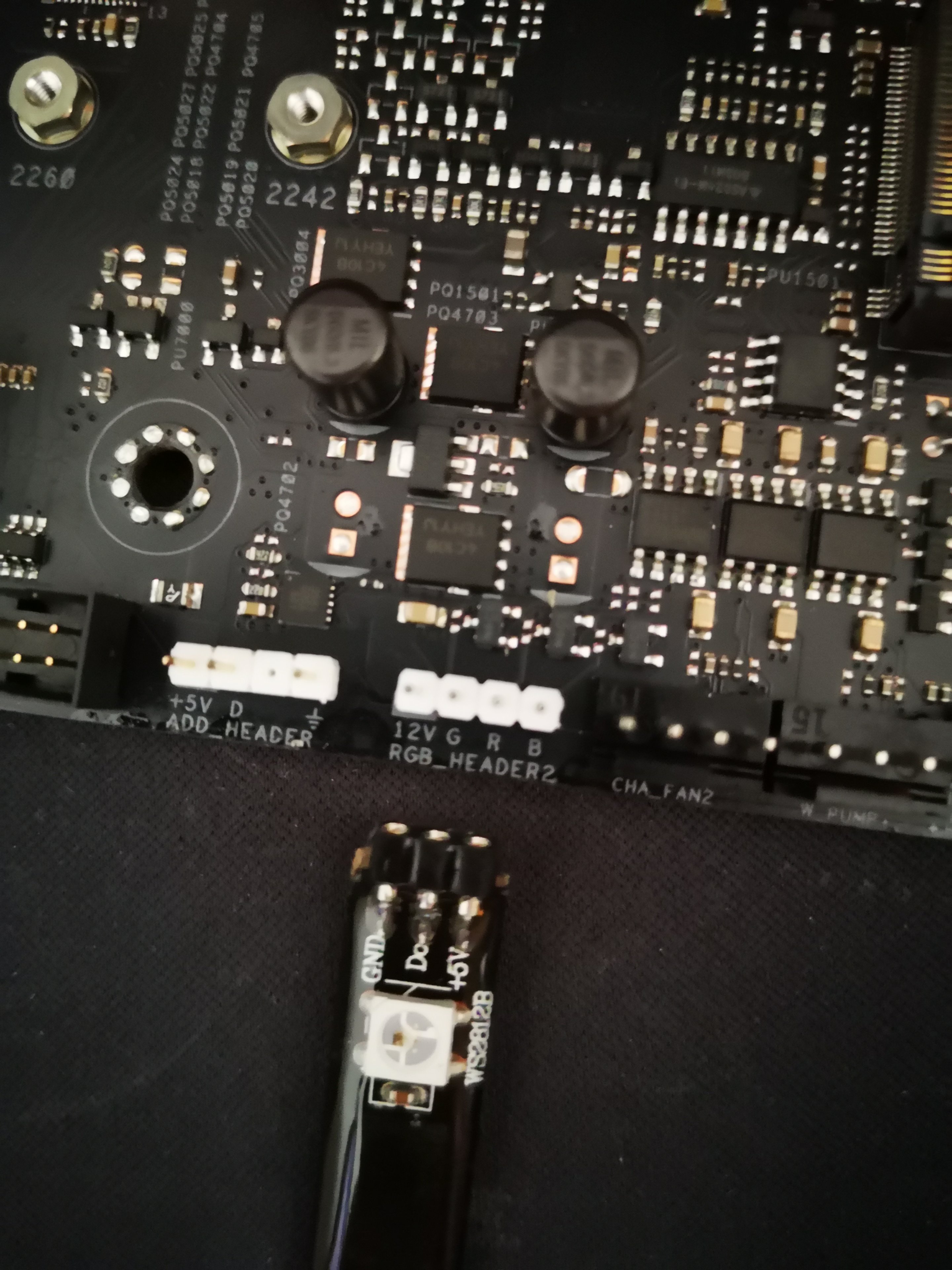

Anbei ein Foto.
Danke für die Unterstützung, möchte ungern das Teil mit 12V braten^^



[KenshiHH]

Bei 4 Pin anschlüssen hat man meist 2 Datenleitung und bei 3 pin nur eine welche via PWM gesteuert wird, mein erster gedanke da ist dass du die falschen LED streifen fürs Board hast



[[ChAoZ]]

Der Streifen ist kompatibel, siehe Link.
Habe angeschlossen, aber es sieht so aus als ob das Teil defekt ist.

Es fiept auch hochfrequent und zeigt nicht die Farben, die andere Komponenten zeigen (ASUS Aura) und 1/3 der LED gehen gar nicht an. Siehe Video.
https://streamable.com/g9xlp

Frage ist, habe ich das Teil mit 12V gebraten oder ist ein Montagsmodell?



[duskstalker]

der rechte rgb header ist für 4 polige anschlüsse, also rot grün blau und 12v.

der linke sollte der header für "controllable" led strips sein "add_header". hier musst du 5v auf 5v, data auf data und ground auf ground bekommen. allerdings weiß ich nicht, warum das ding "add" heißt. les im handbuch nach, was das für ein header genau ist, bevor du was ansteckst.

wenn das ein rgb header ist, schau mal ob du ein adapterkabel dabei hast, das passt.



[Dracal2002]

Der ADD Header ist für die Addressable strips

Ergänzung (7. August 2018)

Wenn du den auf den normalen Header getan hast ist er jetzt brei



[duskstalker]

ja, 12v auf ground ist ned so der hammer



[Dracal2002]

Bei asus Addressable sind passende Kabel dabei.



[[ChAoZ]]

Auf den ADD_HEADER passiert NIX!



[Hibble]

add = addressable

Der Anschluss ist also für Strips, die 3 Leitungen haben (5V, GND und das Datensignal). Also genau für solche Streifen, wie der TE gekauft hat. Beim Mainboard liegt normalerweise ein Kabel bei, das man an einem Ende an das Mainboard anschließt und am anderen an den Strip.



[Dracal2002]

Wie viele Steckplätze hat das Cablemod kabel?
Lass mich raten 3.
Asus braucht aber eine Kabel mit 4

Ergänzung (7. August 2018)

Man kann die Strips nicht direkt auf dem Board anstecken



[Hibble]

@Dracal2002 So ein Quatsch. Die digitalen / addressable RGB LEDs haben alle drei Pins. Wenn du auf das Bild vom TE schaust, sollte mit genauem Hinsehen auch ersichtlich werden, dass dieser Header, der 4 Pins breit ist, nur mit drei Pins bestückt ist.

Außer du hast genau das gemeint, was ich gerade beschrieben habe. Dann habe ich dich falsch verstanden, sorry.



[Dracal2002]

Falls Interesse besteht ich hab noch 3 org. Asus ROG addresseable Strips.
Wenn du willst kannst dich ja melden

Ergänzung (7. August 2018)

@Hibble
Da hast du recht aber bei Cablemod waren bisher nur kabel mit 3 Plätzen dabei, nicht die die du beschreibst mit dem einen Todpin



[[ChAoZ]]

So, habe noch mal beim Board geschaut und siehe da, ein Adapter Kabel lag bei.
Jetzt passt alles 100%.

LEDs gehen nicht an, nix tut sich.
Neugestartet usw... nix



[DriveByFM]

Falsch gelesen ^^ kann gelöscht werden XD



[[ChAoZ]]

Also Leiste durchgebrannt oder was meint ihr?



[Dracal2002]

12 V auf Ground da ist schluss mit lustig



[[ChAoZ]]

Lol ok.
Dazu gelernt zumindest, war eine 22 EUR teuere Lektüre...



[[ChAoZ]]

Ich öffne man mein Thread wieder^^
Habe den gleichen Strip wiedergeholt und diesmal korrekt angeschlossen.
Wird nicht erkannt. Leuchtet nix.

In der Aura Software wird der Strip als "anwesend" angezeigt.
30 LEDs eingespeichert.

Hat jemand eine Lösung?^^
