Link Aggregation mit einer DS 1813+

[Toby-ch]

Hallo zusammen

Ich wollte eine Link Aggregation mit meiner D1813+ und meinem Cisco SG200-26 Switch aufbauen. Jedoch geht es nicht:
Sobald ich die Link Aggregation im switch Aktiviere bricht die Verbindung ab:

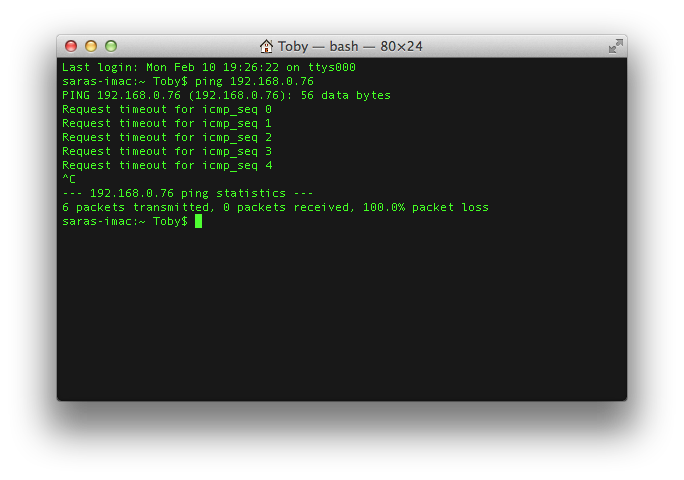

Und der Ping Test sagt schon alles:


Schalte ich die Link Aggregation wieder aus:


Ist sie wieder erreichbar.
Hier die Einstellungen auf der DS:

Nur warum ist sie nicht erreichbar was mache ich Falsch?



[flo36]

Welche art der Link Aggregation hast du aktiviert? Bei mir funktioniert das mit allen 4 Ports an einem Zyxel GS1910-24 auf LACP gestellt.

Wenn ich das richtig sehe im Online Emulator dann darfst du keine LAG sondern die LACP verwenden.



[Toby-ch]

Wo muss ich das beim cisco einstellen ?



[flo36]

Unter Port Management -> LAG Management den vorhandenen LAG bearbeiten und LACP aktivieren. Damit sollte es dann funktionieren.



[Toby-ch]

Habe ich gemacht und es ging trotzdem nicht



[flo36]

Das ist sehr komisch. Ich habe zu dem Switch noch folgende Anleitung gefunden: http://www.kasson.com/bleeding_edge/?p=687
Könnte auch helfen: http://www.synology-forum.de/showth...aggregation-802.3ad-DS1010-amp-Cisco-SG200-18
Sollte das nicht helfen, dann bin ich mit meinem Latein am Ende. Bei den HP und Zyxel die ich bis jetzt hatte musste man nur die Gruppe festlegen und LACP auf den Ports aktivieren.



[Toby-ch]

Welche Link Aggregation nims du bei der DS? Da gibt es auch 2..
Was auch komisch ist das der zweite lan Port kein 10/1000 kann der macht automatisch 10/100 wen ich ihn im Switch auf 10/1000 Stelle wird er in der DS getrennt.



[flo36]

Ich habe IEEE 802.3ad Dynamische Link Aggregation



[Toby-ch]

Es geht nicht keine Ahnung warum

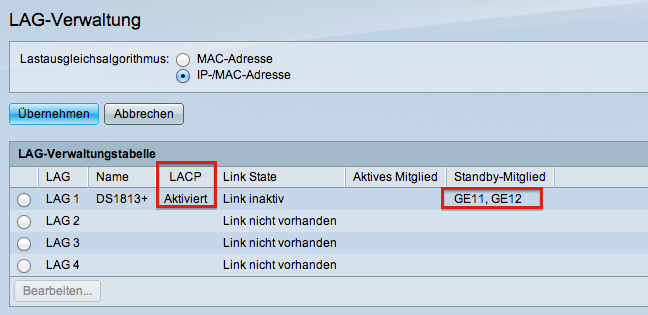

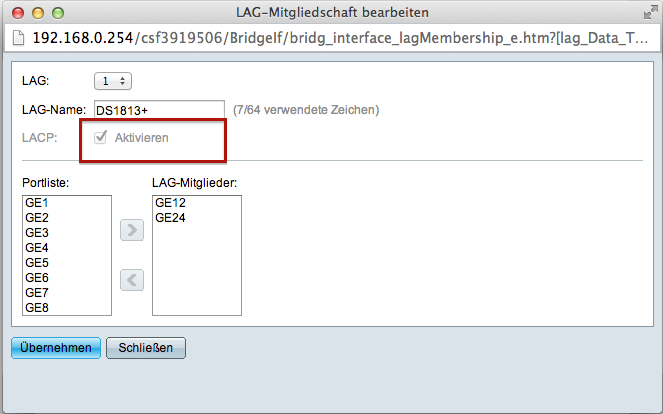

Habe es so gemacht wie gesagt:

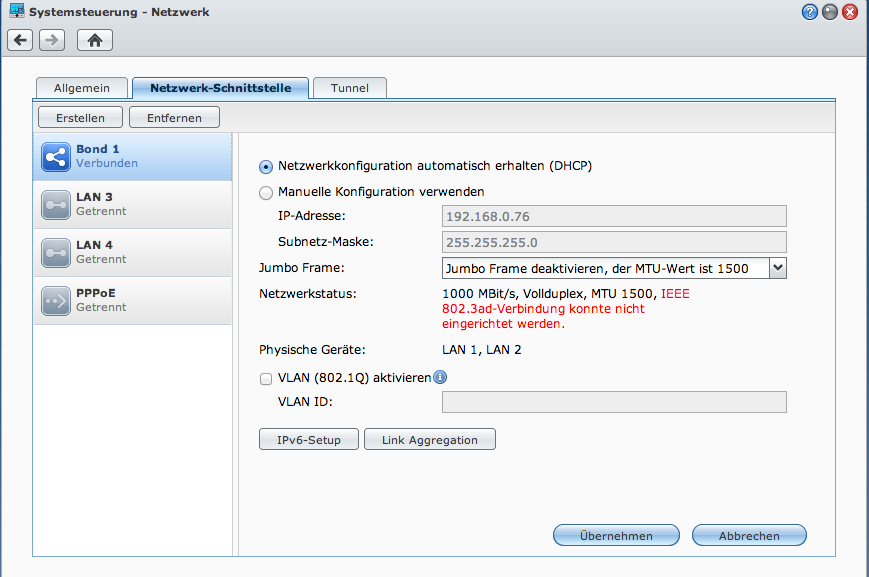

Jedoch weis ich nicht warum diese Meldung kommt:


Dan habe ich eingestellt das die IP via DHCP vergeben wird bringt auch nichts.

Sobald die DS in der Link Aggregation ist bekommt sie keine IP mehr wie ich das dem DS Log entnehme:

Stufe Protokoll Datum & Zeit Benutzer Ereignis
Information System 2014/02/10 22:12:35 SYSTEM Internal disks woke up from hibernation.
Information System 2014/02/10 22:01:52 SYSTEM Windows file service was started.
Information System 2014/02/10 22:01:52 SYSTEM Windows file service was stopped.
Information System 2014/02/10 22:01:52 SYSTEM Apple file service was started.
Information System 2014/02/10 22:01:50 SYSTEM Apple file service was stopped.
Information System 2014/02/10 22:01:50 SYSTEM IP address [192.168.0.76] and subnet mask [255.255.255.0] were assigned to the DHCP client on [Bond 1].
Information System 2014/02/10 21:56:34 SYSTEM Windows file service was started.
Information System 2014/02/10 21:56:33 SYSTEM Windows file service was stopped.
Information System 2014/02/10 21:56:33 SYSTEM Apple file service was started.
Information System 2014/02/10 21:56:31 SYSTEM Apple file service was stopped.
Information System 2014/02/10 21:56:31 admin [Bond 1] was set to [DHCP].
Information System 2014/02/10 21:56:31 SYSTEM IP address [192.168.0.76] and subnet mask [255.255.255.0] were assigned to the DHCP client on [Bond 1].
Information System 2014/02/10 21:56:26 SYSTEM IP address [192.168.0.76] and subnet mask [255.255.255.0] were assigned to the DHCP client on [Bond 1].

Könnte es sein das die Frizbox 3370 da nicht mitmacht?



[flo36]

Der Fritzbox ist das normaler weiße total egal. Die sieht eine MAC Adresse des Bonds und weiß aha da braucht was ne DHCP Adresse. Ich habe die IP statisch definiert was aber keinen Unterschied macht.
Die Fehlermeldung hatte ich das letzte mal als ich die Link Aggregation am Switch ausgeschaltet hatte.

Anscheinend ist die NAS nicht mit der Art und weiße kompatibel die Cisco einsetzt. aber mal blöd gefragt. Du hast dich auch bei den Ports nicht verschaut oder? Sicher das der Bond nicht auf 23 und 24 ist?



[Toby-ch]

Ja die Ports sind schon ok habe sie jetzt auf 11 und 12 Gelegt aber auch da sobald die LAG Aktiv ist bricht die Verbindung ab es blinken am switch auch keine LEDs mehr... müsste man den cisco nach einer solchen Einstellung Rebooten?

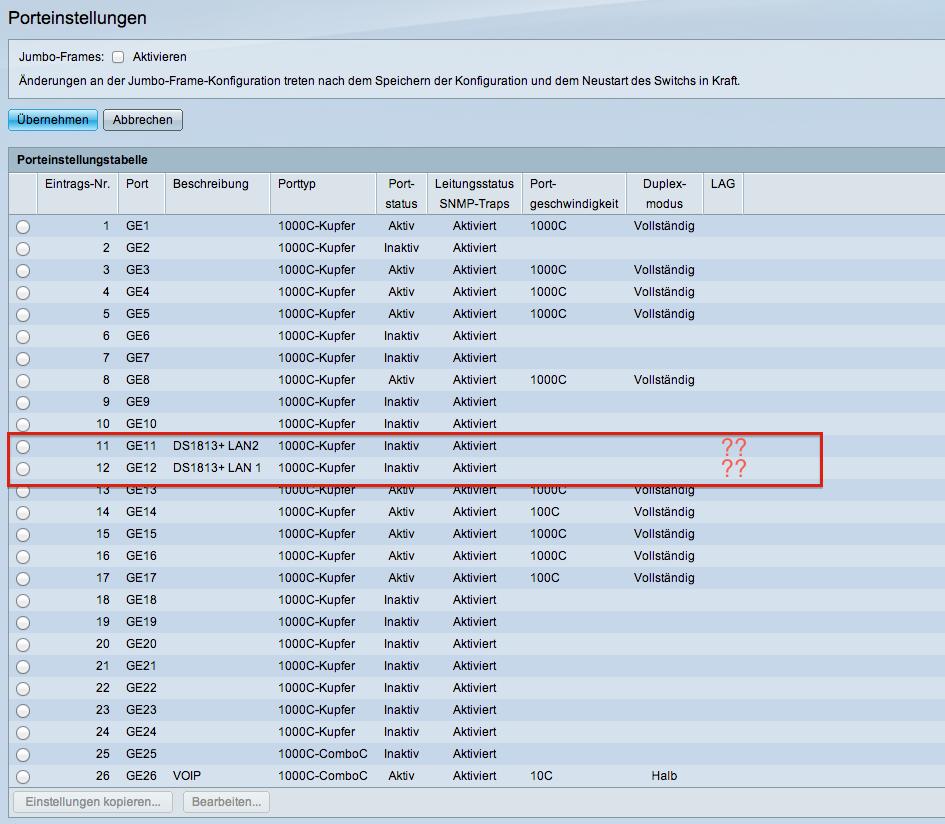

Auch sehr komisch:

Als währe das LAG gar nicht vorhanden??

PS switch reboot hat nichts gebracht.



[flo36]

Der Switch ist doch sehr suspekt. Neueste Firmware drauf? oder vielleicht neu gekauft um den zurück zu geben?



[Toby-ch]

Der Switch ist doch sehr suspekt. Neueste Firmware drauf? oder vielleicht neu gekauft um den zurück zu geben?

Den habe ich vor ca. 1 Woche gekauft.
Die Daten:
Firmwareversion (aktives Image): 1.3.5.58
MD5-Prüfsumme der Firmware (aktives Image): b22cb7366fe962fdcfdc0da2780a5014
Bootversion: 1.1.0.6
Boot-MD5-Prüfsumme: 01eac6cfe0267f6c28a302c0082b7086
Gebietsschema: en-US
Sprachversion: 1.3.5.58
MD5-Prüfsumme für Sprache: n/v
Gebietsschema: de-DE
Sprachversion: 1.3.5.48
MD5-Prüfsumme für Sprache: a0b84d927ba8c94a6051a9d832ff7

und das ist laut diesem Link die Neuste http://software.cisco.com/download/...reid=282463182&release=1.0.0.19&rellifecycle=
Fakt ist das LGA wird nicht erkannt...



[BlubbsDE]

Warum nicht hier weiter machen?

https://www.computerbase.de/forum/t...llungen-cisco-sg200-26.1311499/#post-15227085



[flo36]

Also ich würde das Ding zurück schicken und nen HP 1810-24G oder Zyxel GS1910-24 kaufen. Kostet weniger und die Dinger kannste im Schlaf konfigurieren^^ Der HP is fast noch benutzerfreundlicher als der Zyxel.

@BlubbsDE: Bei dem einen gings um ne Link Aggregation zwischen Fritzbox und Switch und hier gehts um Switch und NAS. Ist also durchaus berechtigt, dass man da ein neues Thema aufmacht.



[Toby-ch]

Also ich würde das Ding zurück schicken und nen HP 1810-24G oder Zyxel GS1910-24 kaufen. Kostet weniger und die Dinger kannste im Schlaf konfigurieren^^ Der HP is fast noch benutzerfreundlicher als der Zyxel.

Das kannst du bei Digitec vergessen.. die nehmen das nicht so einfach zurück. Aber ich habe doch alles so gemacht wie in den Anleitungen oder Habe ich da etwas übersehen? irgend wo einen Hacken zu setzten?

Das er einen Schuss hat glaube ich nicht...



[flo36]

Also so wie ich es in den geposteten Grafiken gesehen habe is alles Richtig nach meinem Verständnis.

2 Wochen muss der dir das Geld zurück geben. Das nennt sich Fernabsatzgesetz (außer du hasts direkt im Laden gekauft dann is blöd). Außerdem kannst du ja den neuen auch gleich dort bestellen.
Wenn du Digitec Schweiz meinst dann könnte das ein Problem werden.

Firmware is nebenbei gesagt auch die aktuellste.



[Toby-ch]

Klar Digitec schweiz habe ihn auch Vorort abgeholt. Gibt es keinen Support seitens Cisoc?



[flo36]

Doch klar hast du Support seitens Cisco.
Ok Schweiz is da natürlich doppelt schlecht, da es kein Fernabsatzgesetz wie in Ö oder D gibt und den Switch auch noch abgeholt hast.
Aber wenn es nicht geht dann Ruf bei Cisco an und gib dich als Businesskunde aus der eben das NAS mit dem Switch verbinden will. Dann is es wahrscheinlicher, dass du zu den richtigen leuten kommst.

Hier http://www.cisco.com/web/CH/de/index.html

und die Seite des Switches: Handbuch



[Toby-ch]

Ja meinst du das Teil ist Kapput !???!
