Mainboard lässt sich nicht vernünftig ins Gehäuse einbauen

[Electrolize]

Hallo allerseits,
ich bin derzeit dabei meinen alten PC umfassend zu upgraden.
Ich stehe jetzt vor dem Problem, dass sich das neue Mainboard nicht verknünftig in mein derzeitiges Gehäuse einbauen lässt.

1. Das Mainboard kann ich nicht weiter nach Links drücken. Die Schraubenbohrungen liegen somit nicht genau über den Abstandshaltern. Die am Mainboard vormontierte I/O Blende wirkt auf der Rückseite vom Case richtig platziert, und ich sehe jetzt keinen erkennbaren Abstand vom Mainboard zum Gehäuse. Ist aber soweit auch mein erstes Mainboard mit vormontierter I/O Blende, also vermutlich mache ich hier etwas falsch.

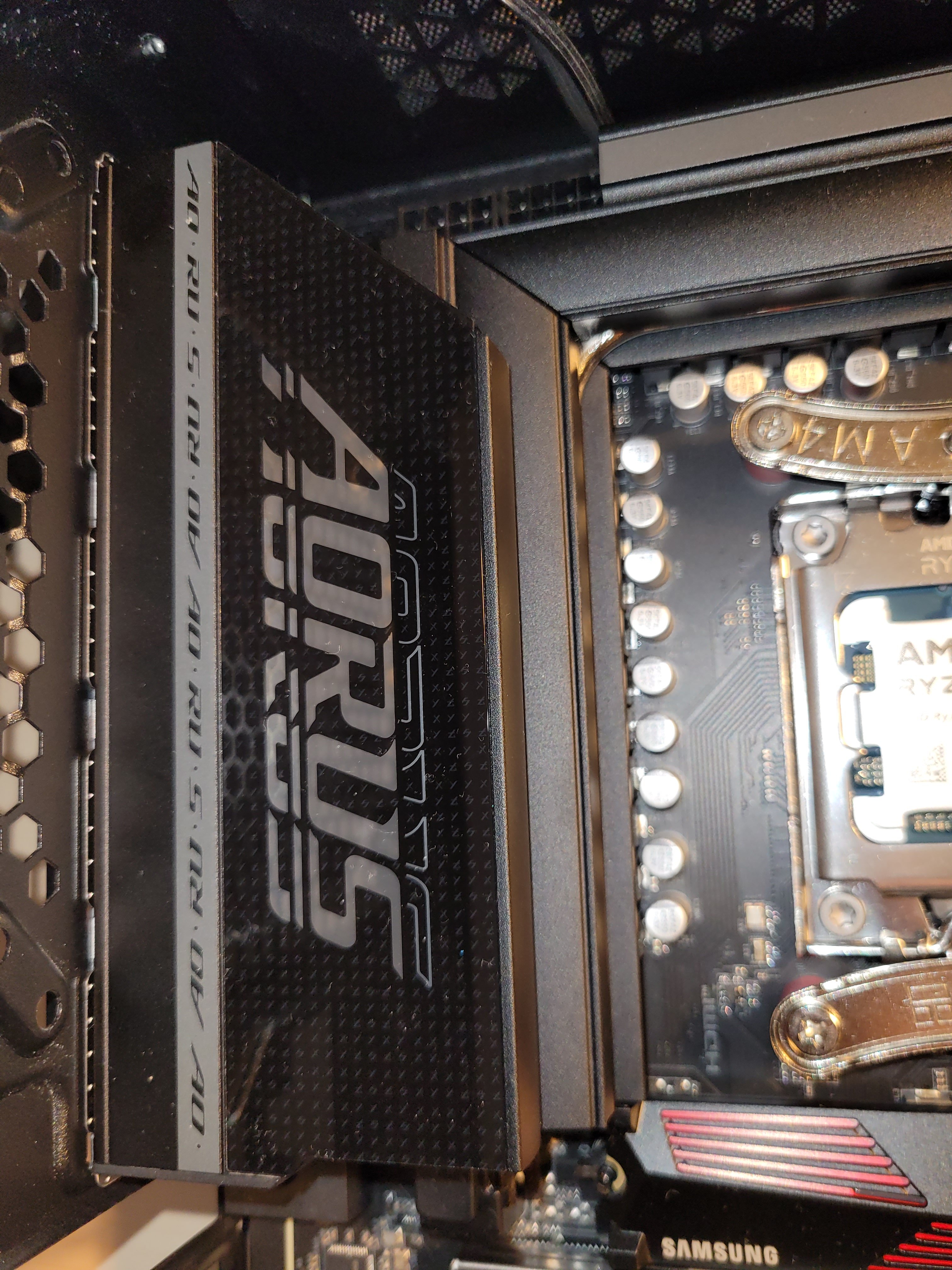

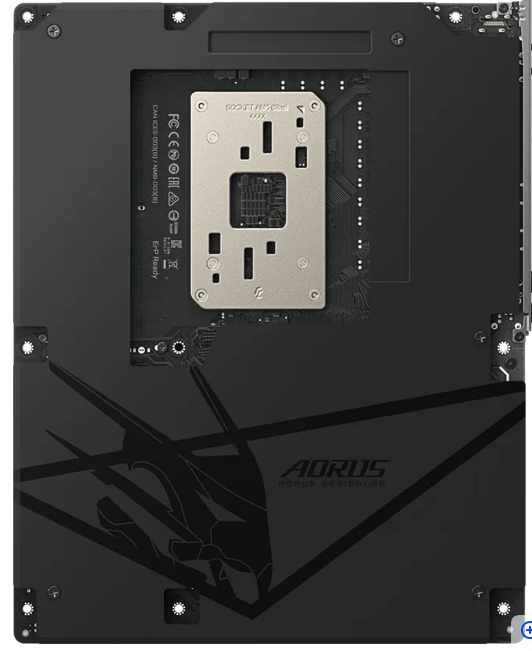

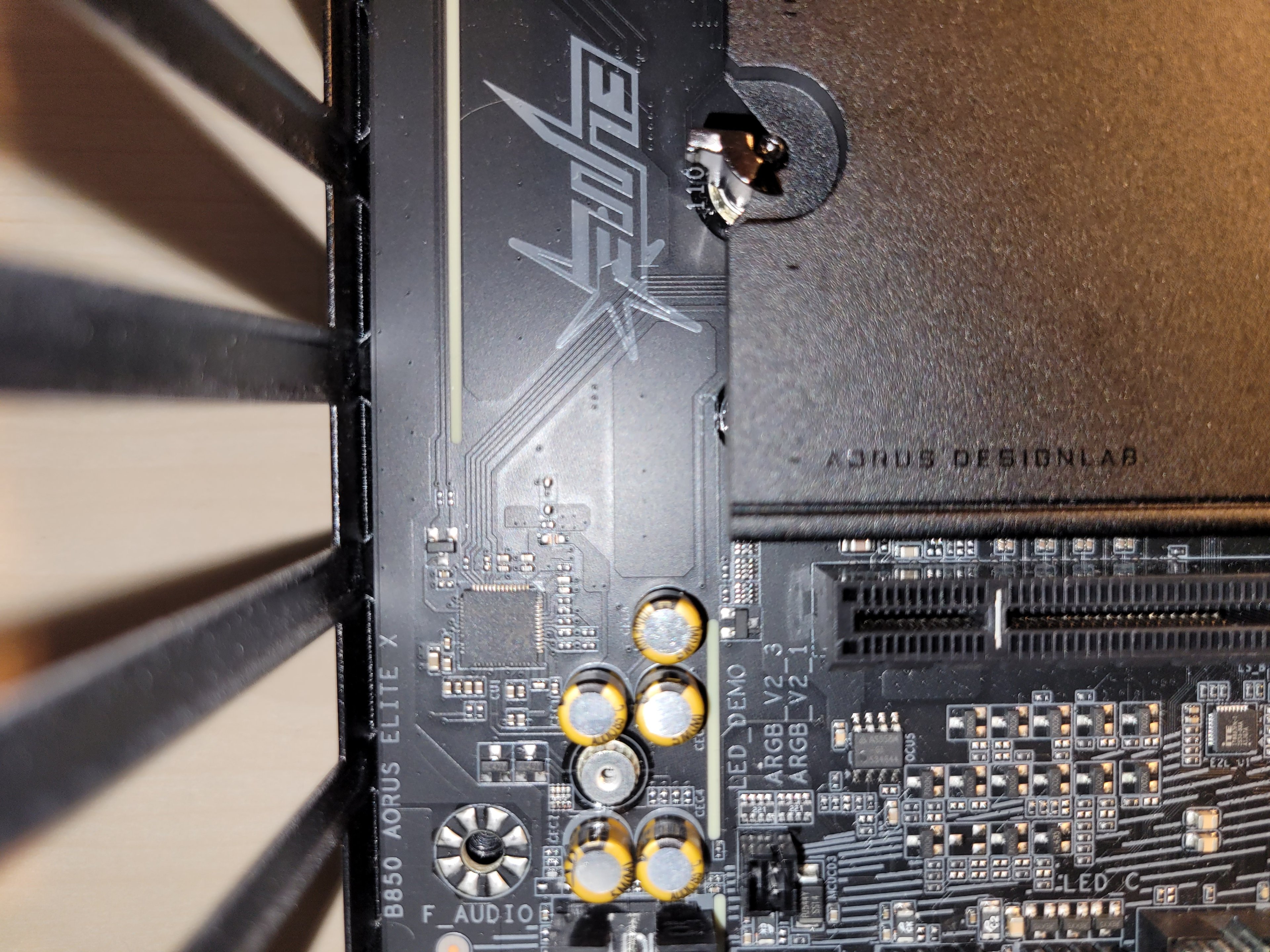

2. Die untere linke Ecke vom Mainboard scheint höher zu liegen als die anderen drei Ecken. Das Mainboard hat eine große Backplate (ich meine hier nicht die Standardmäßige Backplate für den CPU Kühler, sondern eine Metallplatte die sich fast vollständig über die ganze Rückseite des Mainboards erstreckt). Ich vermute die Backplate ist entweder ein wenig verbogen, oder sie liegt irgendwo auf dem Mainboard Tray auf, ich wüsste nur nicht wo. Eventuell hängt es auch mit 1. zusammen.

Um mögliche Fragen vorwegzunehmen:

• Ich habe keine falsch platzierten oder zusätzlichen Abstandshalter. Die Position der 8 Abstandshalter + den Zentrierpin habe ich mit dem Mainboard abgeglichen. Das passt.
• Ich habe die Höhe der Abstandshalter nachgemessen, und komme auf 6mm. Der Abstand zwischen der Backplate (inklusive der Höhe der Backplate) und dem Mainboard liegen bei 5mm. Ist zwar knapp, aber sollte theoretisch passen.

Mainboard und Gehäuse:

• Mainboard: Gigabyte B850 Aorus Elite X3D
• Gehäuse: be quiet! Pure Base 500 FX

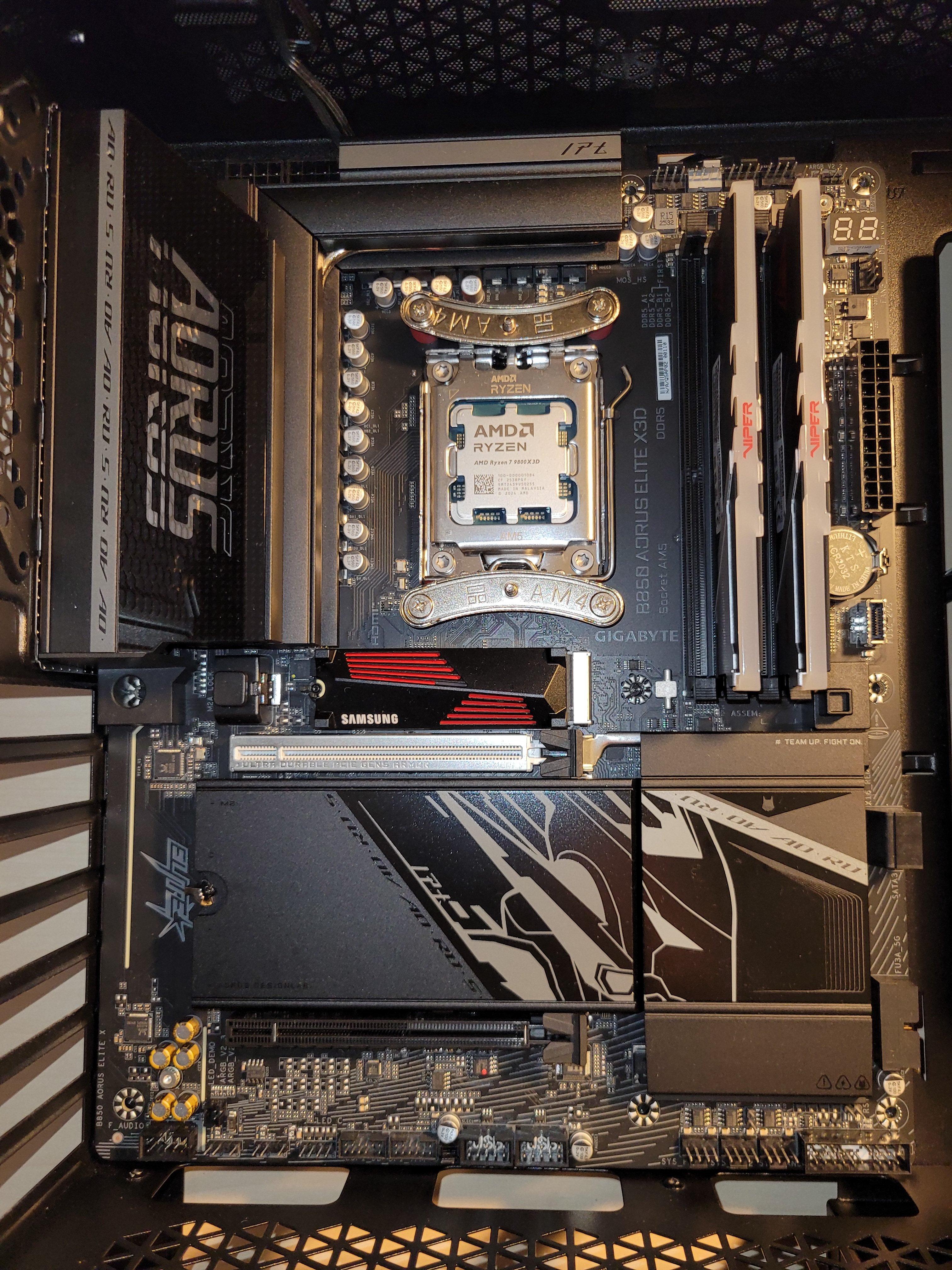

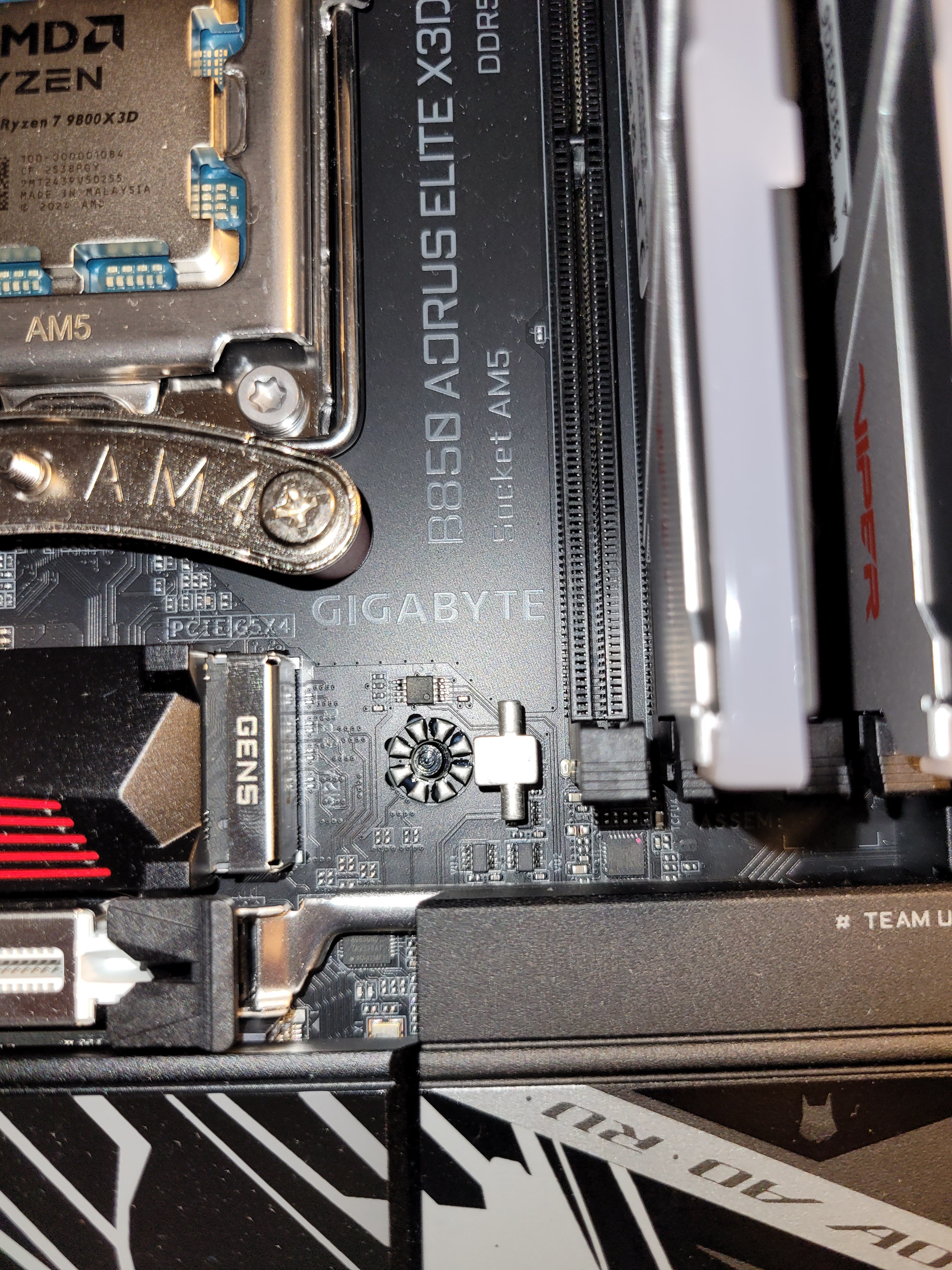

Ich habe mal ein paar Bilder beigefügt. Vielleicht ist ja erkennbar was ich hier falsch mache.
Danke!



[djducky]

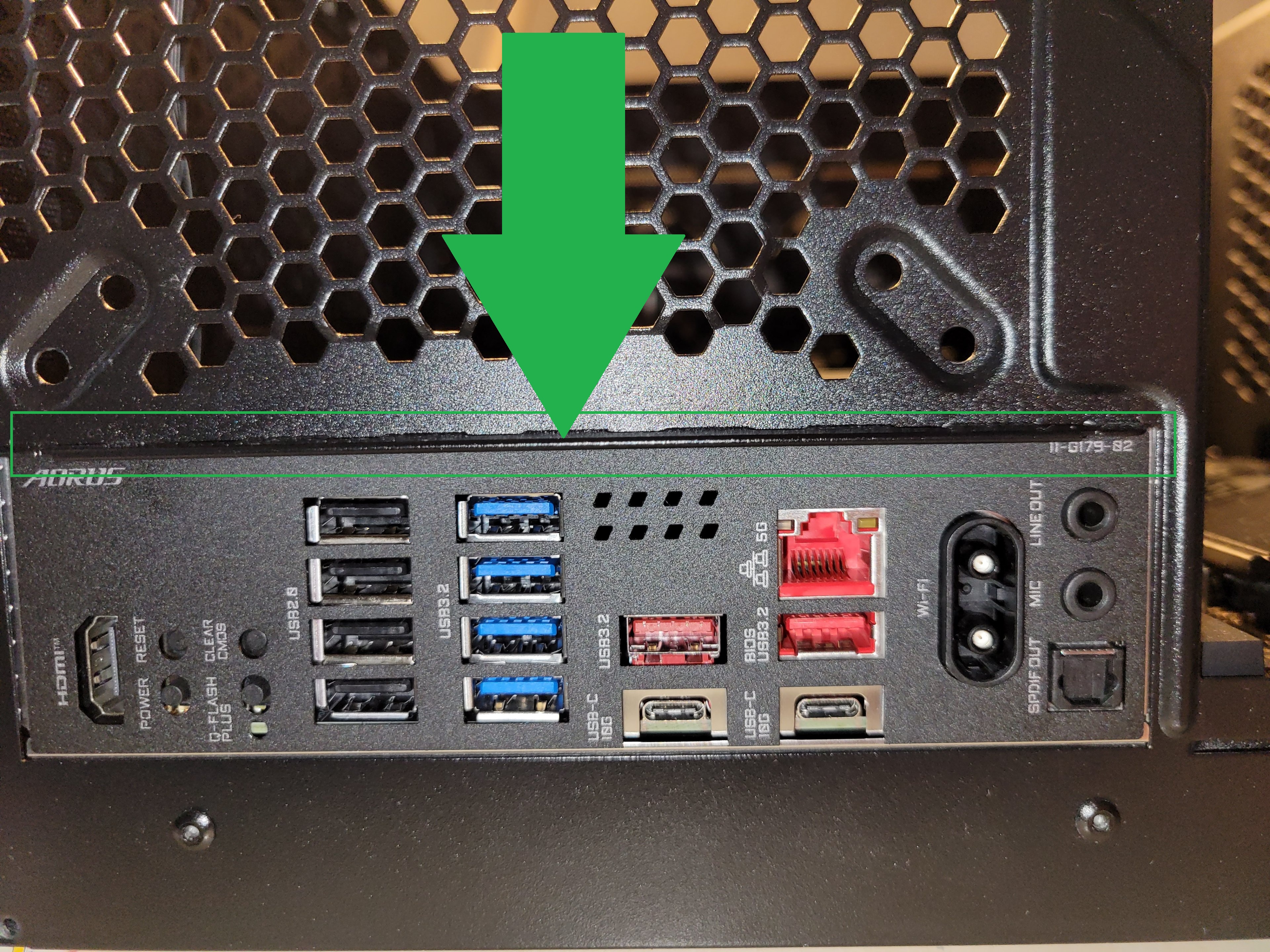

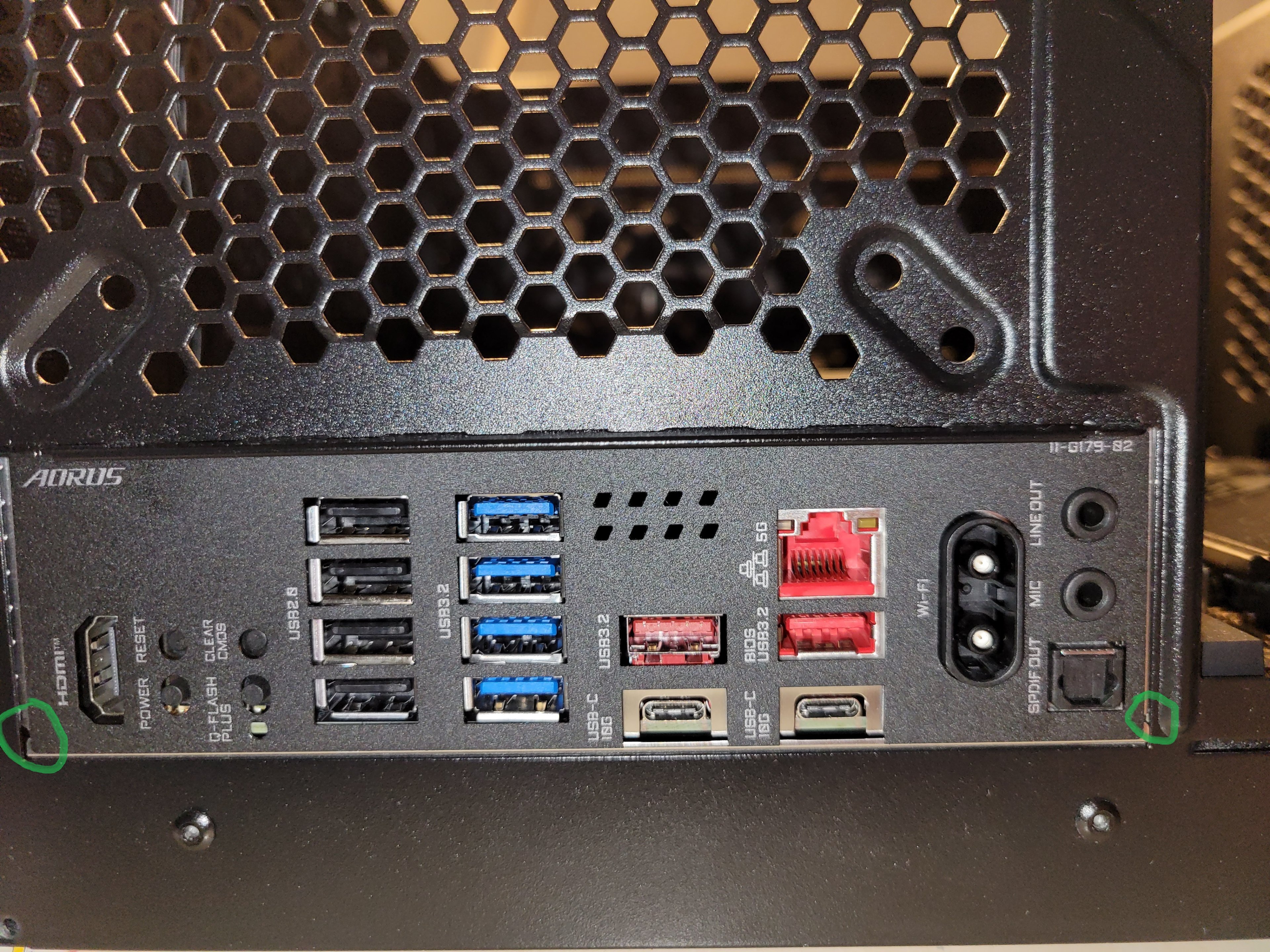

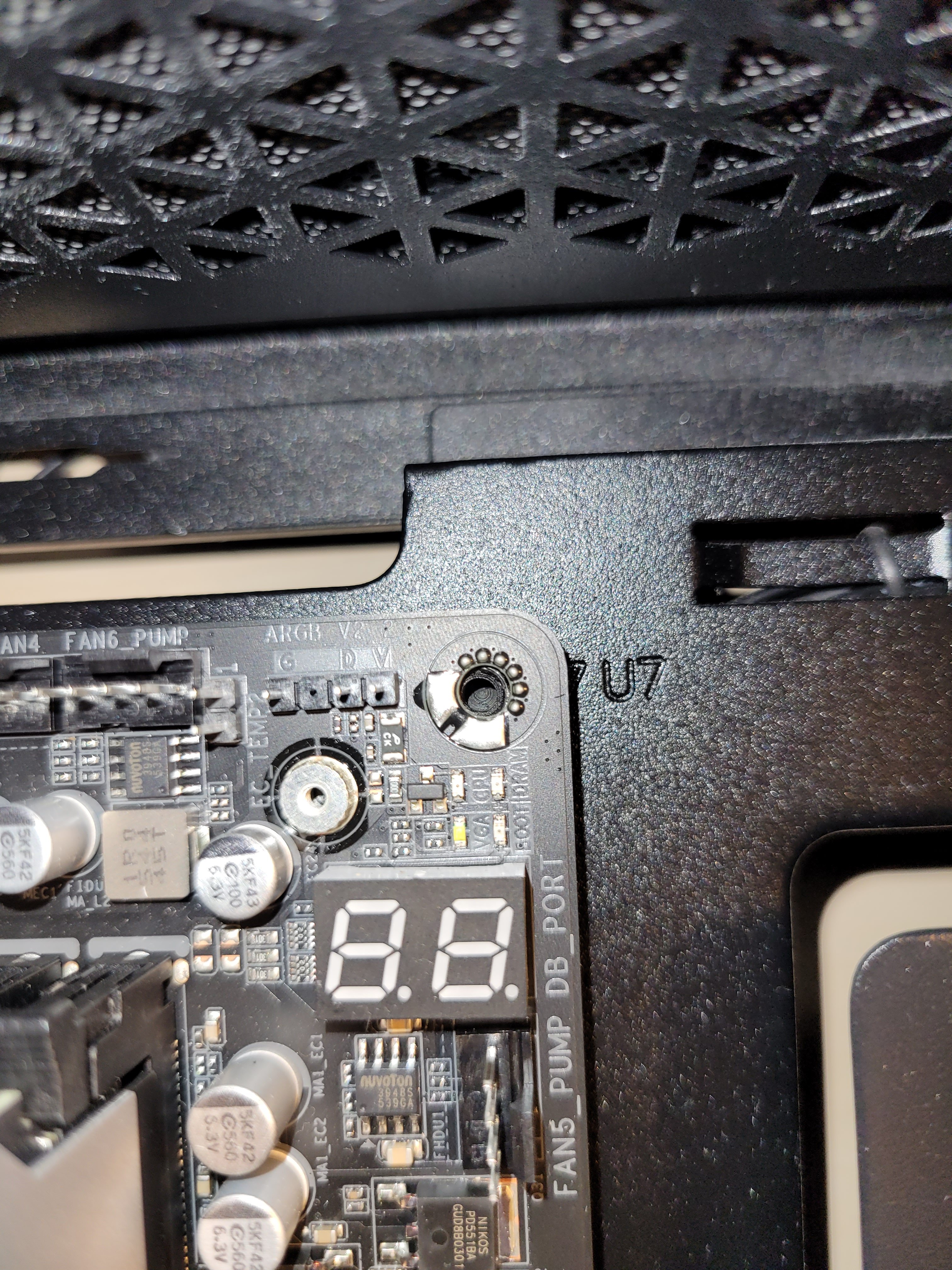

Wenn ich mir Bild 4 anschaue, würde ich sagen, dass das I/O Panel über den oberen Knick gehört. Ist bei nicht fest montierten Blenden natürlich viel einfacher zu erreichen. Man könnte es mit "Reinhebeln" versuchen, aber ob das in der Praxis so gut funktioniert, ohne was zu beschädigen...



[Merlin352]

An der I/O Blende sind kleine Federelemente... Mit leichtem Druck an der Mainboardkante, in der Mitte mal so drücken dass der mittlere Zentrierpin passt.l



[hardcoreCHENGO]

also ich würde jetzt mit meinen Laien-Augen sagen, das ist alles so in Ordnung. Sind erstmal die Schrauben drinnen, fixiert sich das Board ja sowieso.
... Und wenn die Abstandshalter an den identischen Positionen wie beim Board zuvor sitzen, brauchst du dir da keine Gedanken machen
festziehen, alles einbauen, starten und ein Bild vom Setup posten bitte



[psy187]

Moin,

ist das MB mit der festen I/O - Blende, hinten komplett eingerastet?

Links siehts für mich weniger als rechts aus.
Fehlen ja nur 1-2 mm



[Arboster]

Nochmal von Innen vorsichtig die I/O Blende reindrücken.
Sieht für mich nicht so aus, als wäre die richtig drinnen.



[Electrolize]

Man könnte es mit "Reinhebeln" versuchen, aber ob das in der Praxis so gut funktioniert, ohne was zu beschädigen...

Reinhebeln würde hier nicht funktionieren. Sind nur so kleine Miniausparungen bei dem Knick.

Mit leichtem Druck an der Mainboardkante, in der Mitte mal so drücken dass der mittlere Zentrierpin passt.l

Mit leichtem Druck habe ich es probiert. Das bewirkte leider nichts. Mittlerer Druck erzielte auch keinen nennenswerten Erfolg.

also ich würde jetzt mit meinen Laien-Augen sagen, das ist alles so in Ordnung. Sind erstmal die Schrauben drinnen, fixiert sich das Board ja sowieso.

Wäre definitiv ein Ansatz. Meine Sorge wäre eher das der Zentralpin die Unterseite zekratzt. Daher sollte der aus meiner Sicht zumindest sitzen.

ist das MB mit der festen I/O - Blende, hinten komplett eingerastet?

Soll diese einrasten? Zumindest sehe ich nirgends wo diese einrasten kann, sondern lediglich das die Blende von innen gegen das Gehäuse drückt.



[Merlin352]

Also ich würde mal schätzen am Zentrierpin ist das ca. 1mm. Soviel geben die dünnen Bleche allemal her.

Aber einrasten tut an der IO-Blende nix.



[Electrolize]

Also ich würde mal schätzen am Zentrierpin ist das ca. 1mm. Soviel geben die dünnen Bleche allemal her.

Sieht für mich nicht so aus, als wäre die richtig drinnen.

Am vorderen Ende der I/O Blende habe ich 1mm. Ich kann da auch drücken. Aber am hinteren Ende gibt die Blende/Federung nicht nach



[Mojo1987]

Ein bisschen wiggeln bis die IO Blende hinten weit genug reinrutscht, das ist ein wenig gefrickel, weil halt alles dünnes Blech. Das Board muss halt möglichst eben sein. Ansonsten ist das wirklich keine Raketenwissenschaft.



[Atlantis66]

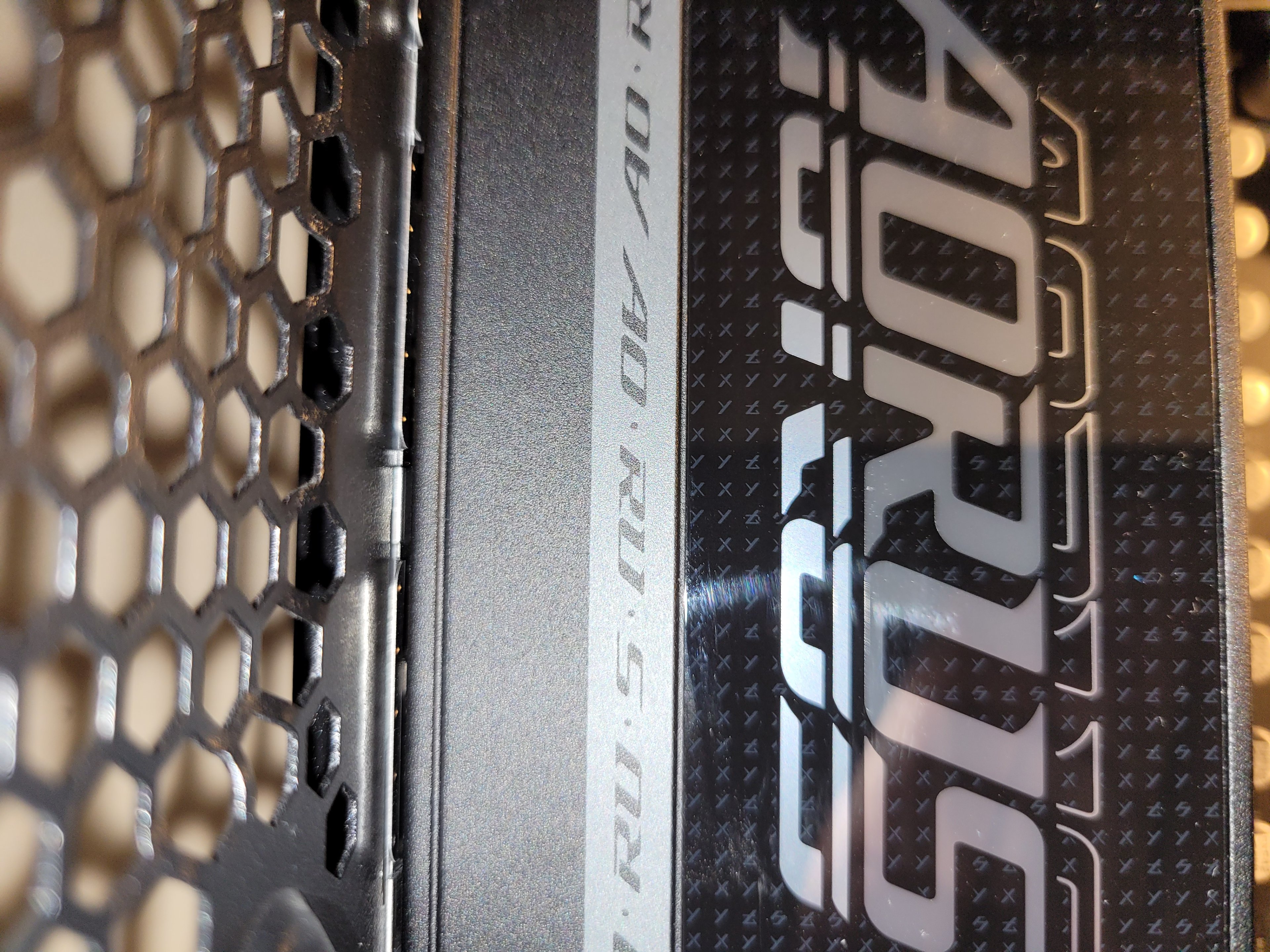

Haben sich Haltenasen vom Gehäuse verbogen, oder sieht das auf dem Bild so aus?



[motorazrv3]

8 Abstandshalter + den Zentrierpin

Was ist den der Zentrierpin? Noch nie gehört?
Das MB hat laut Screens auf der Gigabyte Homepage 9 Befestigungslöcher.



[Electrolize]

Ein bisschen wiggeln bis die IO Blende hinten weit genug reinrutscht, das ist ein wenig gefrickel, weil halt alles dünnes Blech. Das Board muss halt möglichst eben sein. Ansonsten ist das wirklich keine Raketenwissenschaft.

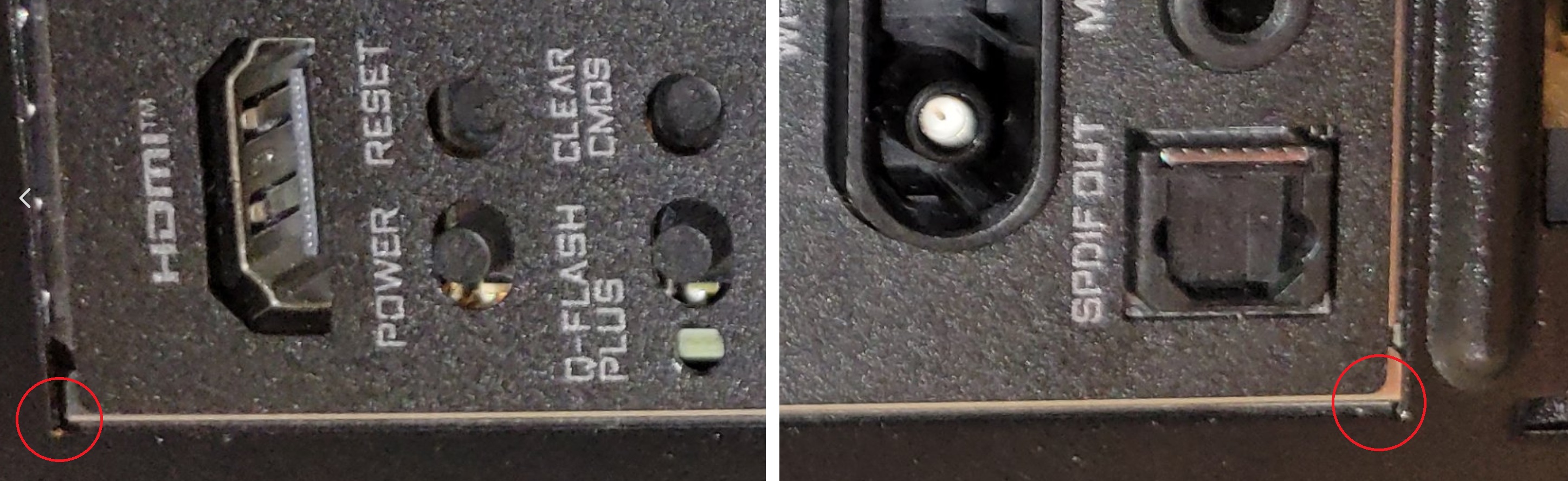

Ich habe mir jetzt nochmal die Befestigung der I/O Blende angeschaut, und zumindest sehe ich am unteren Ende gar nicht wie das Blech dort nachgeben soll. Die Blende ist dort direkt am Mainboard festgeschraubt

Haben sich Nasen vom Gehäuse verbogen, oder sieht das auf dem Bild so aus?

Das sieht nur so aus. Das sind Aussparungen der I/O Blende. Das Gehäuse hat dort keine Nasen.

Was ist den der Zentrierpin?

Ein Abstandshalter ohne Gewinde für eine Schraube. Das Mainboard sitzt dort lediglich auf. Manche Gehäuse haben das, manche nicht.



[Merlin352]

@motorazrv3 Ein Zentrierpin ist ein Abstanshalter der kein Gewinde hat sondern einen Pin im Durchmesser des Schraubengewindes. Er kommt normalerweise in das mittlere Befestigungsloch und sorgt dafür dass das Board ohne Gefummel mit einer Schraube in der richtigen Position fixiert werden kann.

Spoiler: Zentrierpin

Der Zentrierbolzen (Fixier-Pin): In der exakten Mitte des Mainboard-Schlittens befindet sich ein spezieller Abstandshalter ohne Schraubgewinde, der stattdessen einen kleinen Zapfen (Pin) besitzt. Dieser dient dazu, das Mainboard beim Einsetzen automatisch zu zentrieren und an Ort und Stelle zu halten, damit Sie die restlichen Schrauben problemlos eindrehen können. An diesem Pin wird keine Schraube befestigt. [1]



[Karl.1960]

Ich ersetze den Pin immer durch einen passenden Abstandhalter.



[Bully49]

Es gibt nur eines:
Alles abmontieren und langsam wieder und mit Bedacht vorsichtig erneut einbauen. Klar, mit Berücksichtigung von hier geposteten Lösungen.



[motorazrv3]

@Merlin352 @Electrolize

Wieder etwas gelernt, aber noch nie gesehen. Alle Gehäuse, die ich bisher so im Laufe meine PC-Zeit erlebt habe, hatten allen nur die normalen Abstandshalter.

Ergänzung (Gestern um 18:41)

be quiet! Pure Base 500 FX

Auch das Handbuch vom Gehäuse erwähnt nicht explizit einen Zentrierpin.



[Bully49]

im Laufe meine PC-Zeit erlebt habe, hatten allen nur die normalen Abstandshalter.

Stimmt, bei mir auch.



[wuselsurfer]

Welcher CPU-Kühler soll montiert werden?

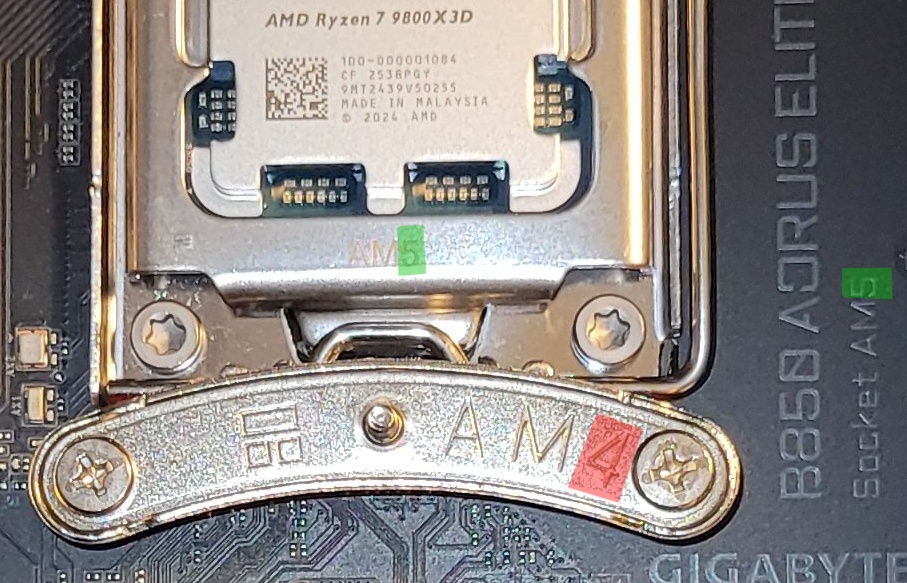

Auf den Befestigungslaschen an der CPU steht AM4, am Board und Prozessorsockel AM5.
Da paßt auch etwas nicht zusammen ... .

.



[djducky]

@wuselsurfer
Offenbar ein Thermalright Peerless Assassin oder Phantom Spirit. Jedenfalls sind AM4 und AM5 Halterungen grundsätzlich miteinander kompatibel. Extra dafür hat AMD die Heatspreder der AM5-CPUs so dick gemacht und damit die Kühlung erschwert.

Jedenfalls sollte das passen: klick
