Original Arcade Röhrenmonitor | Anschluss

[pimpernelle1969]

Hi Freunde der leichten Unterhaltung :-)

Ich habe eine Frage zu einem ARCADE Röhrenmonitor von einem Automaten.

Zur Vorgeschichte:

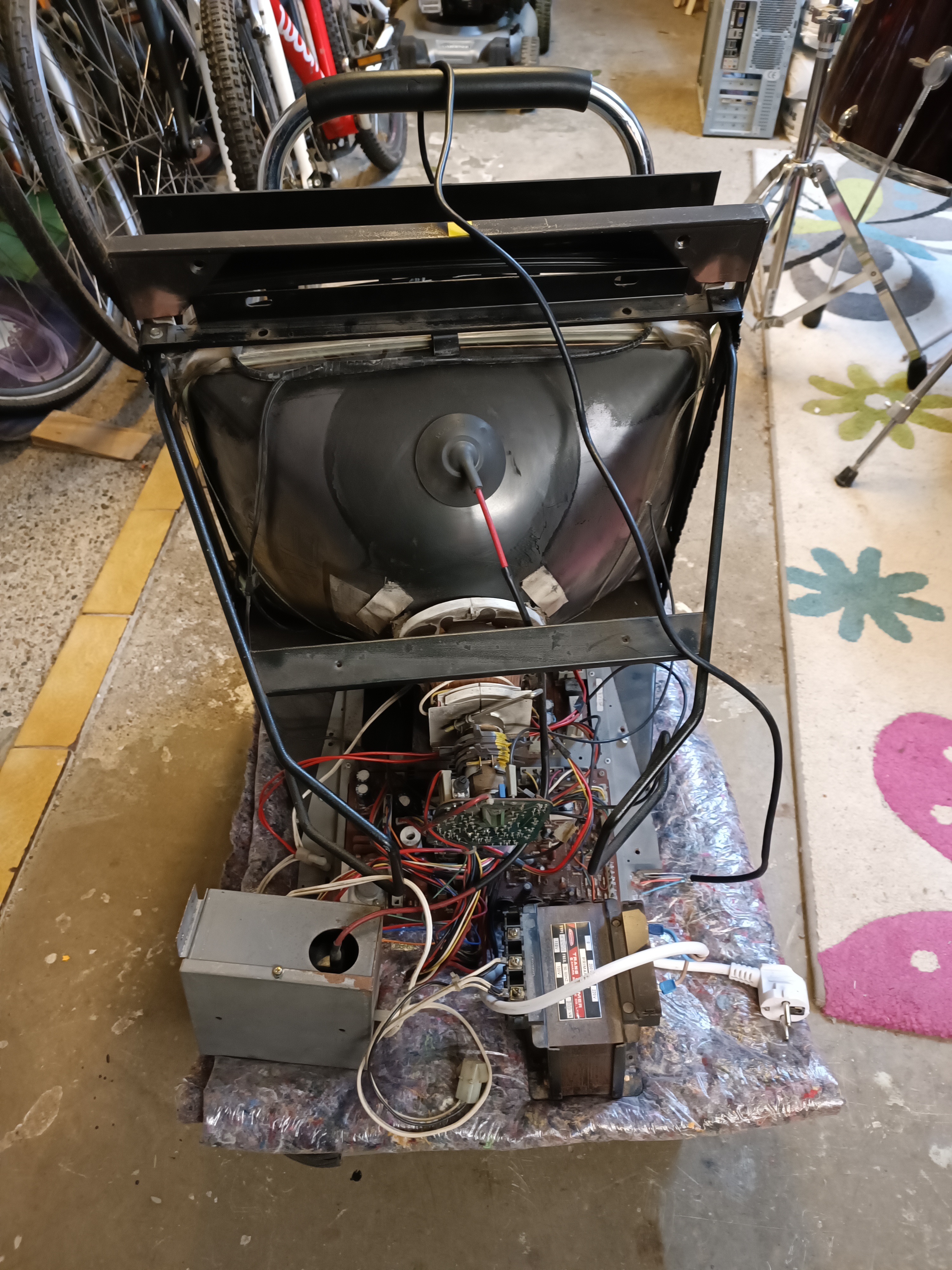

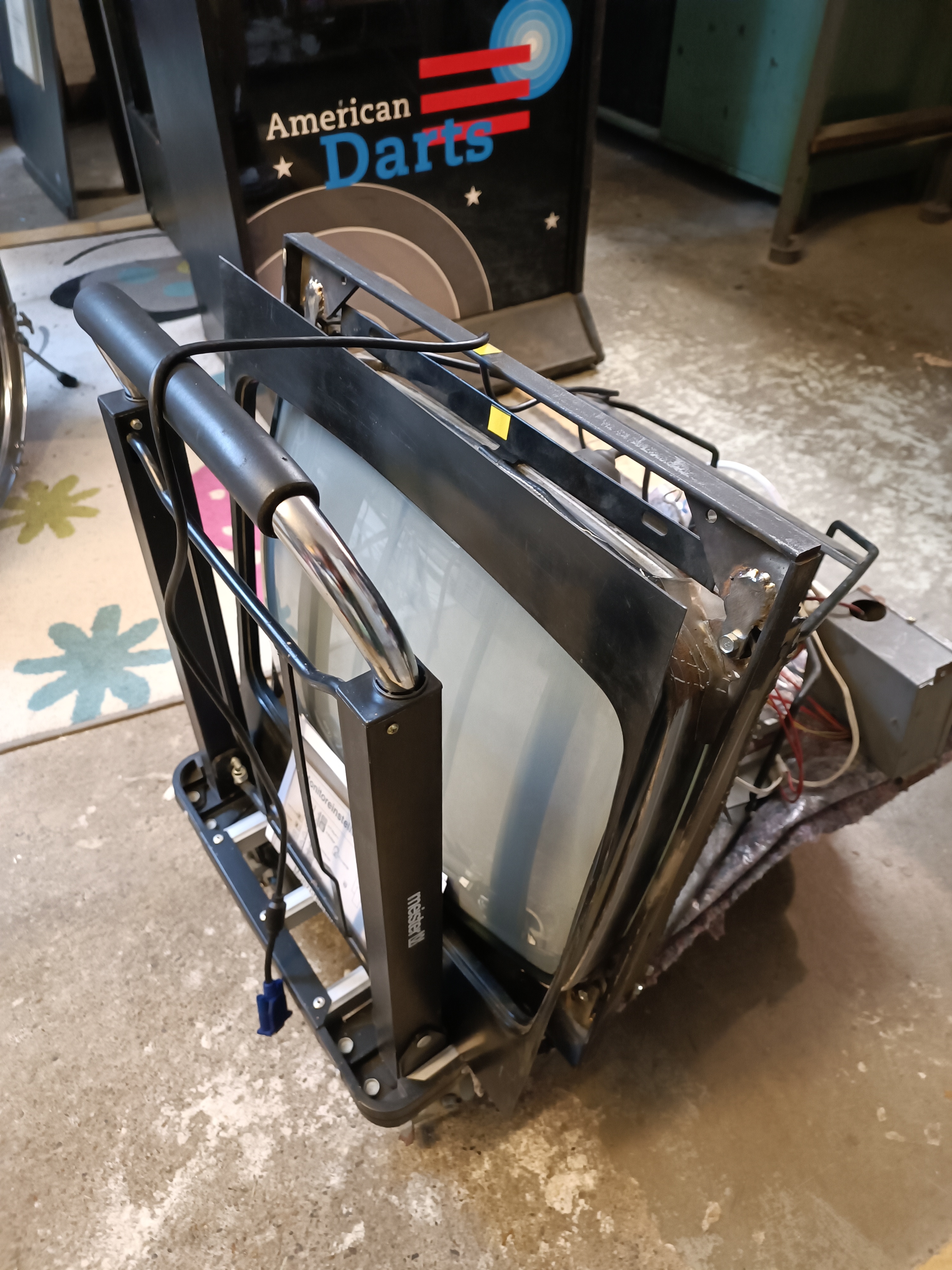

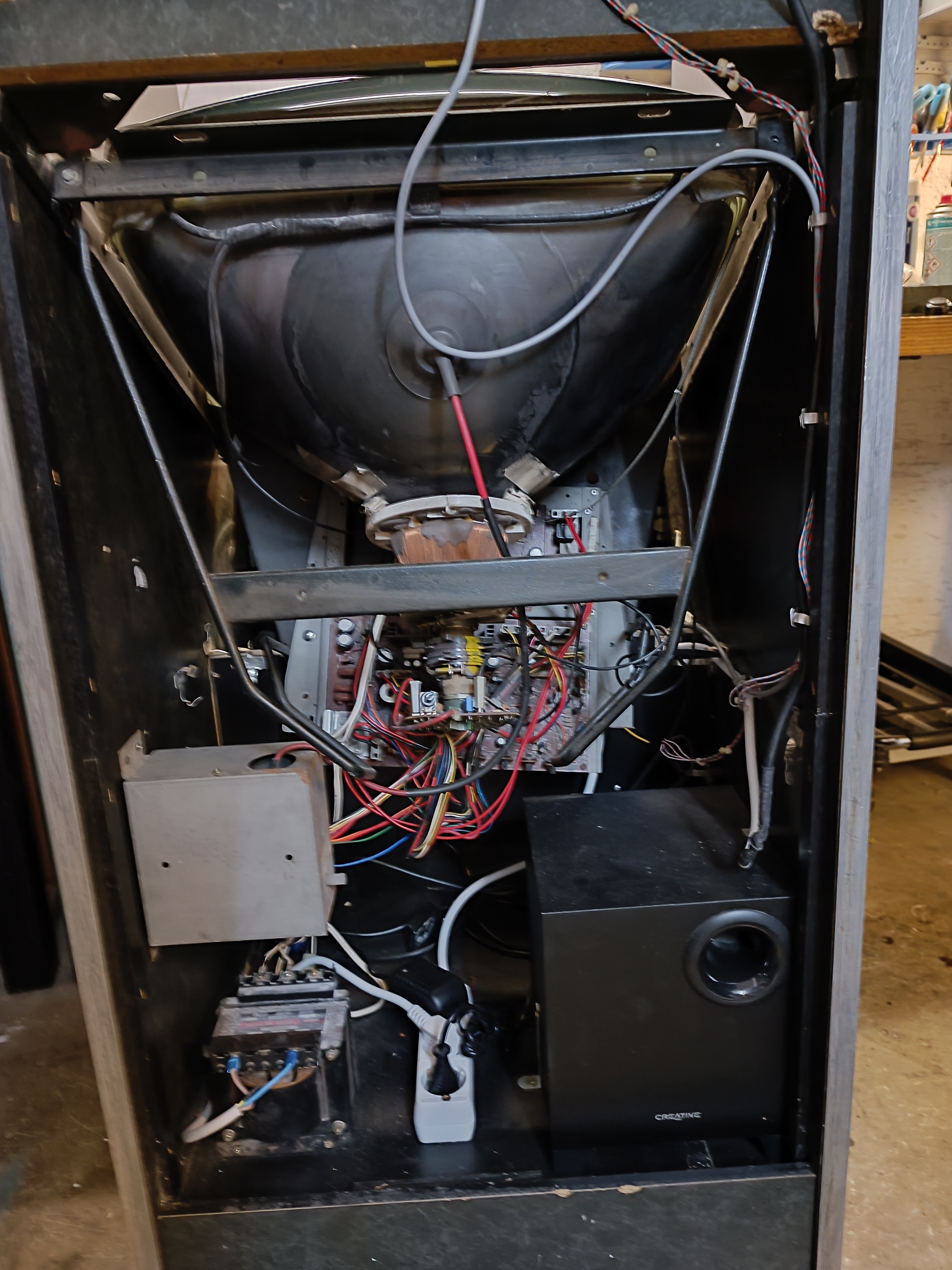

Den Automaten baue ich gerade etwas moderner um - Den Röhrenmonitor habe ich ausgebaut - Evtl. möchte ich Ihn verkaufen. Im Automaten war noch ein Rechner drin - Dort war der Röhrenmonitor mit einem VGA-Kabel angeschlossen. Leider ist der Rechner defekt und kann deshalb den Monitor aktuell nicht Testen. Ich habe ihn angemacht, er hat schön geknistert und hat geleuchtet - Er scheint also noch zu funktionieren :-)

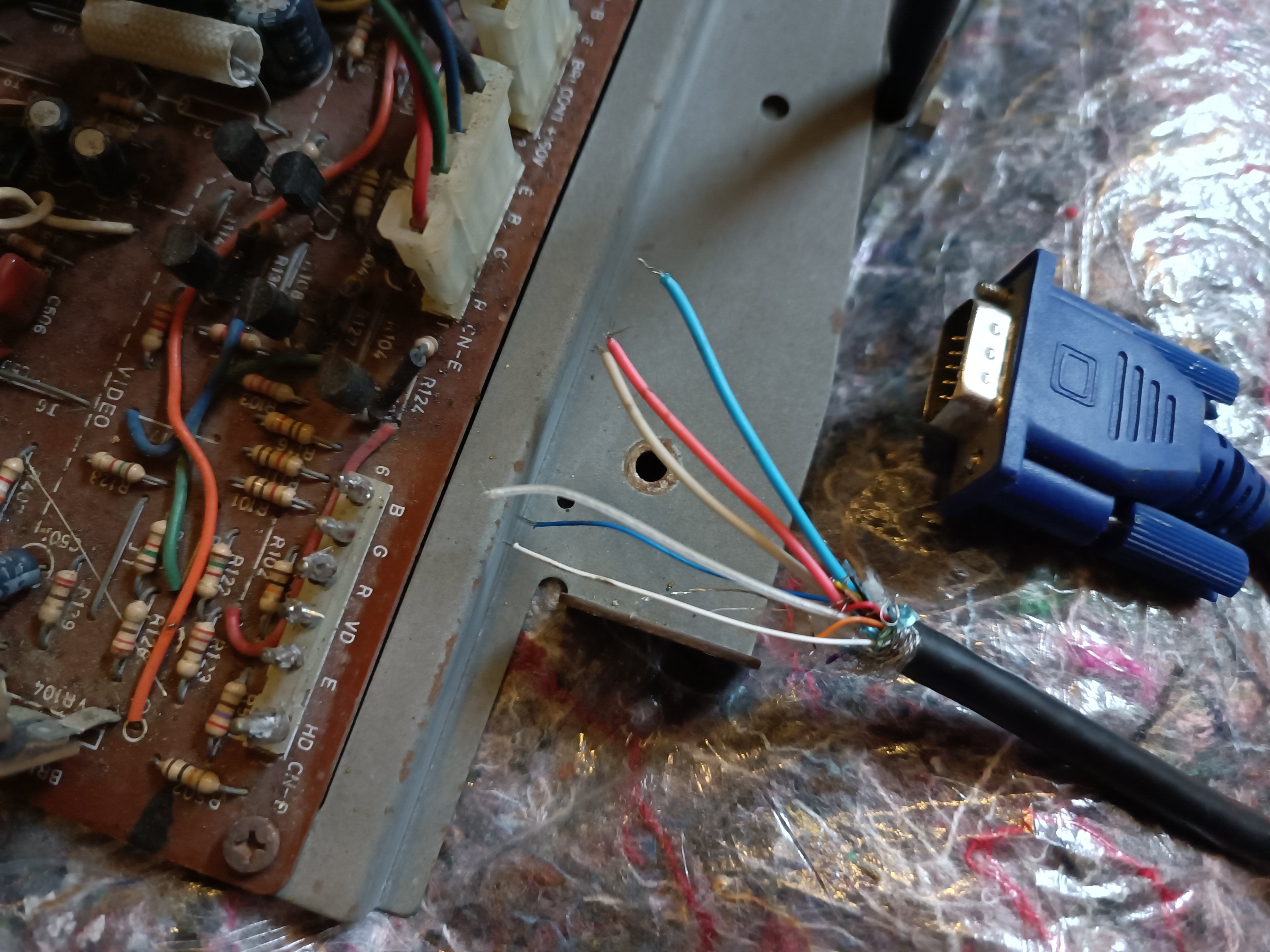

Beim Ausbau ist mir leider das VGA-Kabel von der R-Monitor-Platine abgerissen ... grummel.
Nun weiß ich nicht mehr an welchen PINs welches Kabel von dem VGA-Anschluss angeschlossen werden muss.

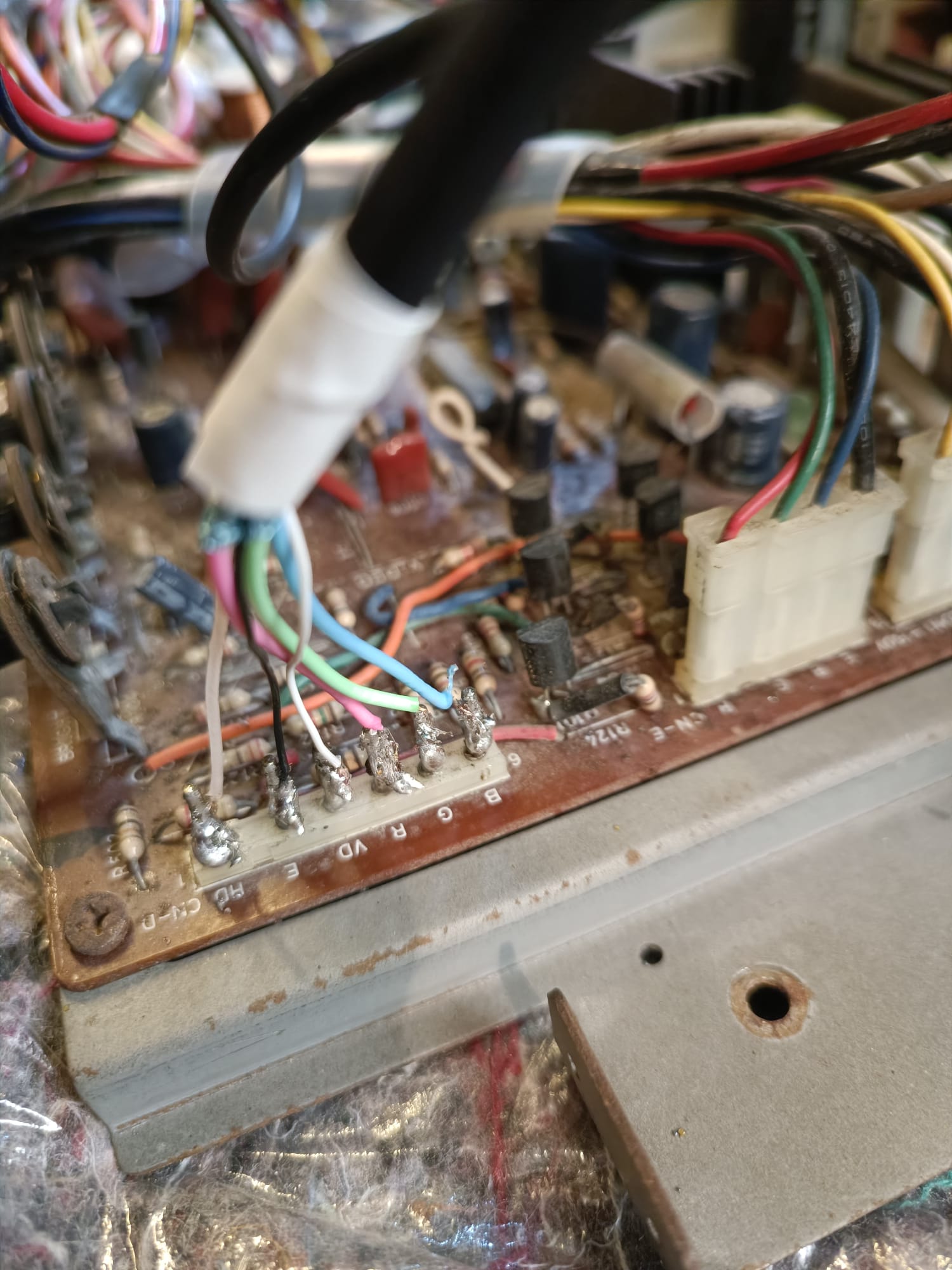

Ich vermute, dass der Vorgänger den Stecker von den PINs entfernt und sich selber das VGA-Kabel angelötet hat.

Jetzt zu meinen Fragen:

(1) Weiß zufällig jemand von euch, wie ich an der Platine einen VGA-Anschluss löten kann?
(2) Wie war eigentlich der Anschluss vorher gesetzt?
(3) Hat Jemand einen Schaltplan o.ä.

Ich bin total Lost. ich möchte so gerne mal den Monitor testen und das wieder (zumindest) in der Zustand mit dem VGA-Kabel o.ä. hinbekommen.

Könnt Ihr mir helfen?

Liebe Grüße Andreas



[kartoffelpü]

Schau dir den Pinout vom VGA-Stecker an, dann sollte es eigentlich klar sein, z.B. https://www.nextpcb.com/blog/vga-connector-pinout
Nur E ist mir nicht klar.

E: ah, E= Erde = GND. Scheint ja ein alter Automat aus Deutschland zu sein?!



[Tekkno_Frank]

"Erde"? vielleicht.



[pimpernelle1969]

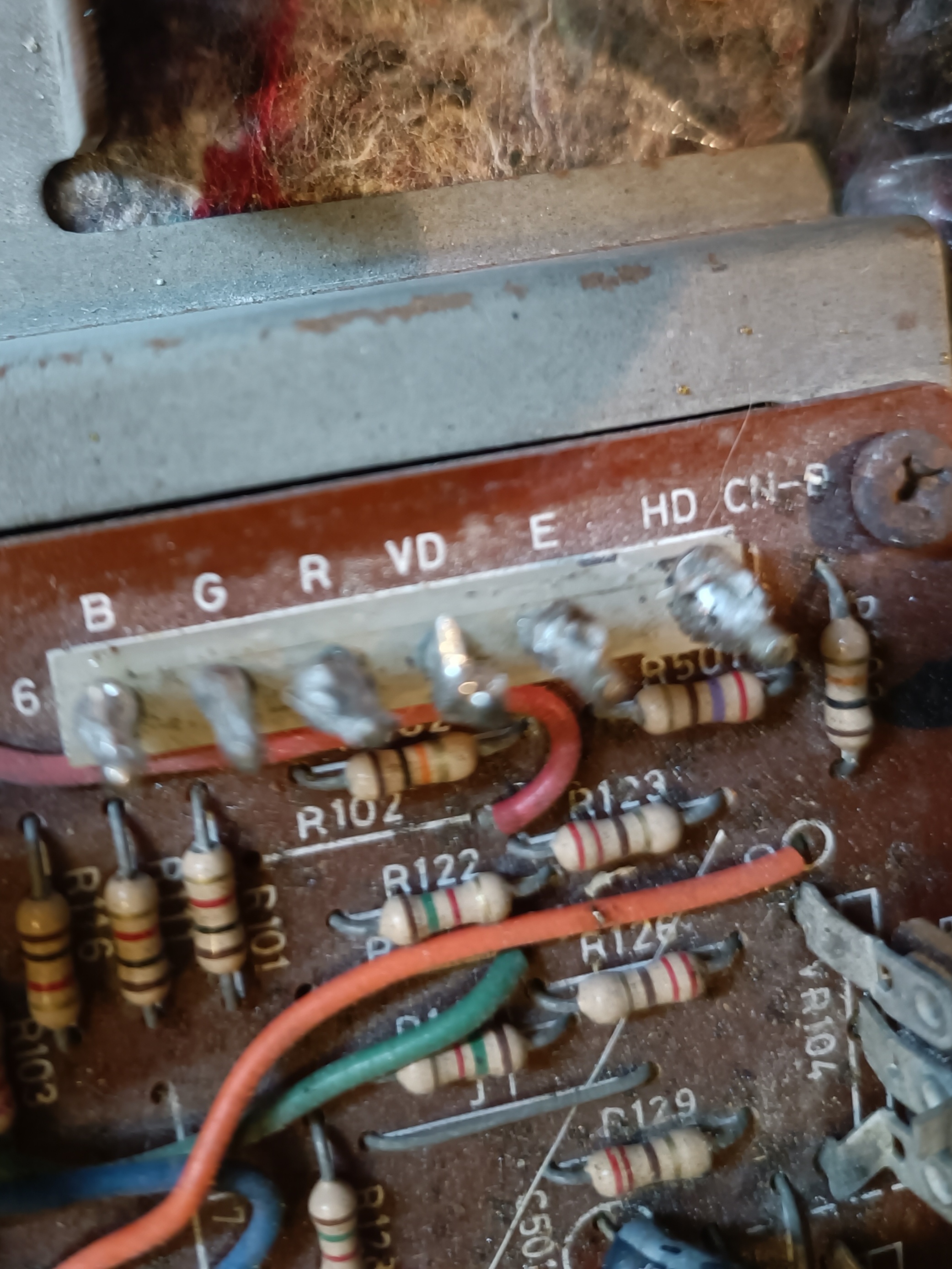

Hi kartoffelpü, danke schonmal für Deine schnelle Antwort.Mit den PinOuts komme ich bestimmt irgendwie klar - Aber an welchen PINs muss ich die anlöten? (B, G, R, VD, ..) - ich habe leider keinen Schaltplan von der Platine. Es waren auch nur 3 o. 4 Kabel an den PINs vorher angeschlossen. LG Andreas

Ergänzung (15. März 2024)

Oh, verstehe, ausser E sind Dir scheinbar alle Pins ein Begriff. Dann muss ich mir Deine Anleitung nochmal genau anschauen :-)

Erde = E könnte es aber auch sein - Danke



[Tom-S]

VD= vertical Sync, HD= HorizontalSync, der Rest ist doch wohl selbsterklärend ausser E= Ground.
Wenn nur 4 Kabel, dann TV mit CompositeSync. Wenn man einen VGA-TFT da dran hängt braucht
man wohl inkl Ground 6 Leitungen (RGB, VD,HD und E).



[kartoffelpü]

B = Pin 3
G = Pin 2
R = Pin 1
VD = Pin 14
E = Pin 10
HD = Pin 13

Welche Litze welchem Pin an deinem VGA-Kabel entspricht, musst du mit Multimeter durchklingeln, da die Farbzuordnung nicht eindeutig ist.



[pimpernelle1969]

ich seid super - Ganz herzlichen Dank schonmal .
Das werde ich mir heute Abend mal genau anschauen und den Lötkolben mal raussuchen :-)

Und mal ein altes Gerät suchen um das Ding mal zu testen ... habt Ihr da noch ein Tip, wie ich das auch anders Testen kann?

Ich werde euch berichten . LG Andreas



[pimpernelle1969]

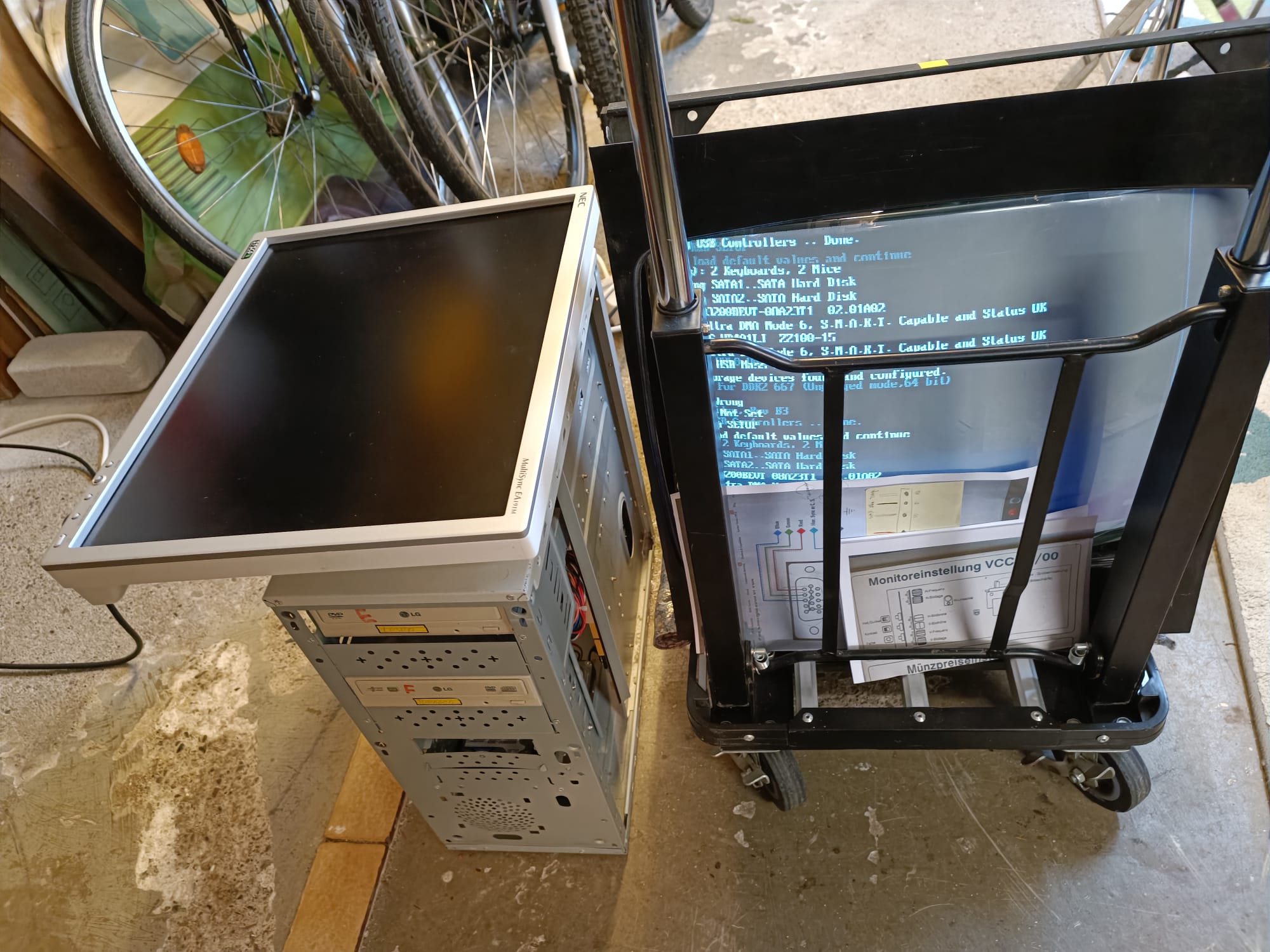

Hi zusammen, herzlichen Dank für eure Hilfe - Habe alles richtig löten können.
Leider habe ich nur einen alten Rechner, der nicht mehr richtig hoch-fährt zum Testen gehabt.

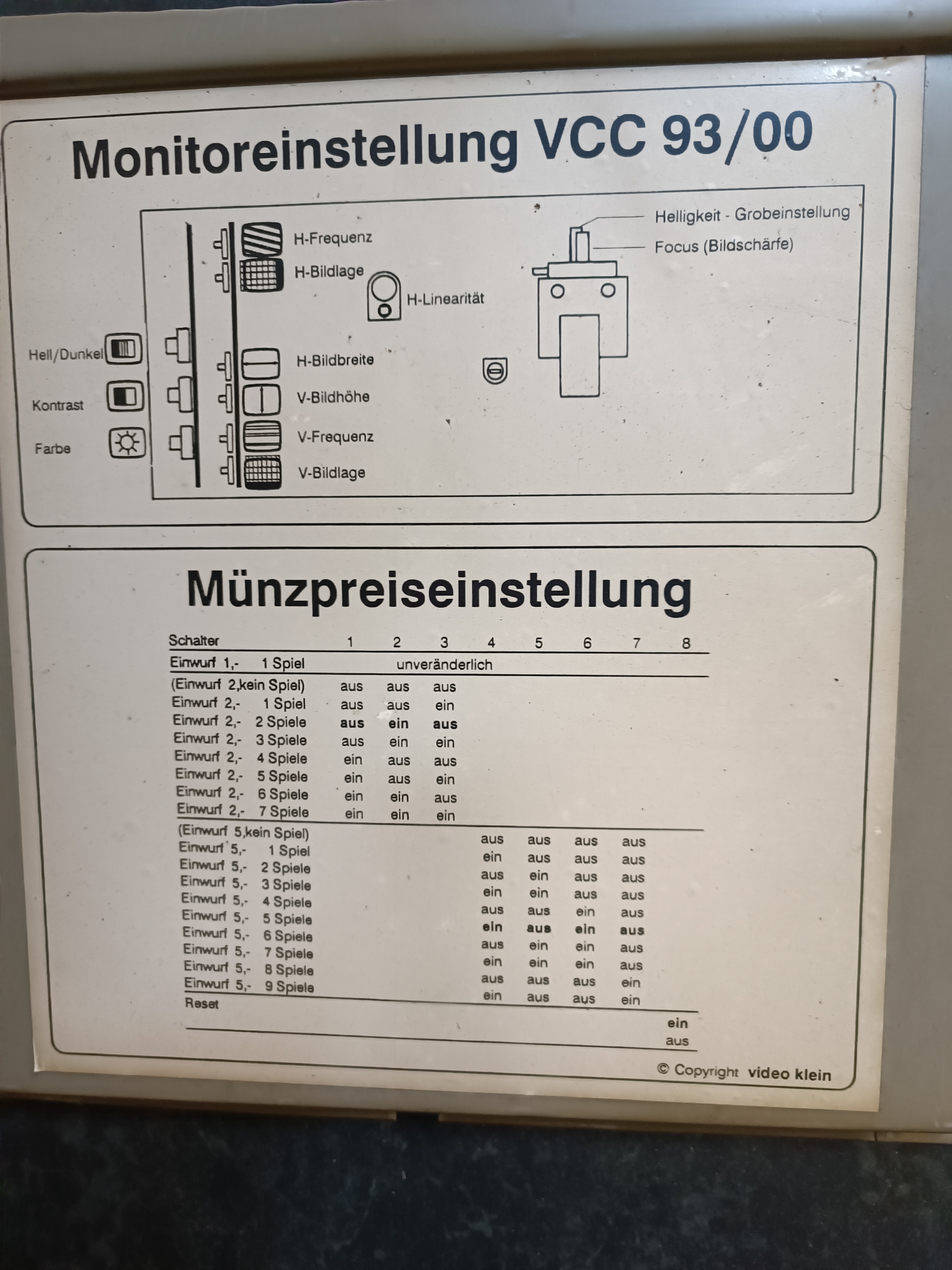

Es Flackert sehr stark - Evtl. kann man das noch einstellen. Habe schon alle vorhandenen Rädchen probiert. Leider ohne Verbesserung.

Entweder es geht nicht mehr besser und die Röhre ist defekt oder der Rechner hat nen defekt - Ist auch sehr alt.

VG Andreas



[wuselsurfer]

Die Vertikale Synchronisation stimmt nicht.

Gibt es da keinen Regler auf der Platine?



[pimpernelle1969]

Danke, da schaue ich nochmal explizit nach.
Da waren viele Regler, das ist richtige Millimeter-Arbeit :-)
Die PINs habe ich durchgeschaut - Die sind alle korrekt.

Kann das auch passieren, wenn vertikal/horizontal vom Stecker verwechselt habe?

VG Andreas
