Packet Tracer Übung zu InterVlanRouting

[MetalForLive]

Hi,

Ich habe eine Übung zum Vlan Routing und komm nicht weiter.
Bin noch blutiger Anfänger, und bräucht Hilfe hab die Packet Tracer Datei mal hier hochgeladen, und hoffe das mir jemand helfen kann.



[marcol1979]

Wo hakt es denn ?



[MetalForLive]

Ich kann den Server nicht Pingen, ich kann auch nicht das MGMT Vlan am nächsten Switch pingen



[Masamune2]

Verrate uns doch mal etwas mehr zum Testaufbau... Welche Geräte nutzt du? Wie sind die verkabelt? Warum postest du ein Netzwerk Thema im Virtualisierungsforum?



[MetalForLive]

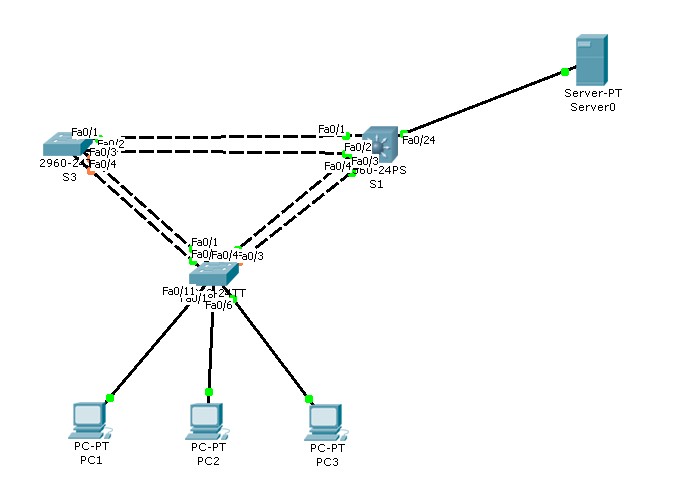

Ich hab doch oben die Packet Tracer Datei verlinkt.
Ich wusste nicht genau wo ich es Posten sollte und Packet Tracer ist ja eigendlich schon ne Virtualisierungsmaschiene oder?



[Masamune2]

Ah Fehler von mir, kannte die Software Packet Tracer so nicht.



[marcol1979]

Sorry war unterwegs, kann daher erst jetzt reinschaun.

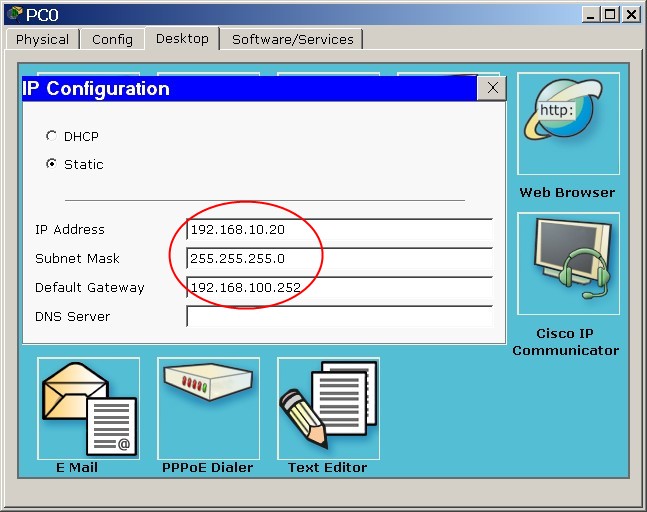

Erster Fehler ist schon mal der Client der im 192.168.10.0 /24 Netz sich befindet, der kann den Gateway 192.168.100.252 nie erreichen, muss schon einer im gleichen Netz sein.

Ergänzung (12. Oktober 2012)

Zweiter Fehler ist, da du Layer3 Switche verwendest, musst dort Routing aktivieren und konfigurieren.

Ergänzung (12. Oktober 2012)

Ich häng dir mal mein Beispiel für Layer3Switch Routing an.
Die 3 PC befinden sich je in einem VLAN, 10 20 30, der Server im VLAN 50.
Der Layer3 Switch ist so konfiguriert das für jedes dieser Netze der entsprechende Gateway verfügbar ist und das Routing aktiviert ist.



[MetalForLive]

OK danke für die Tipps, dann muss ich mit IP Route arbeiten.
Werd es morgen testen.
