Guten Tag zusammen,

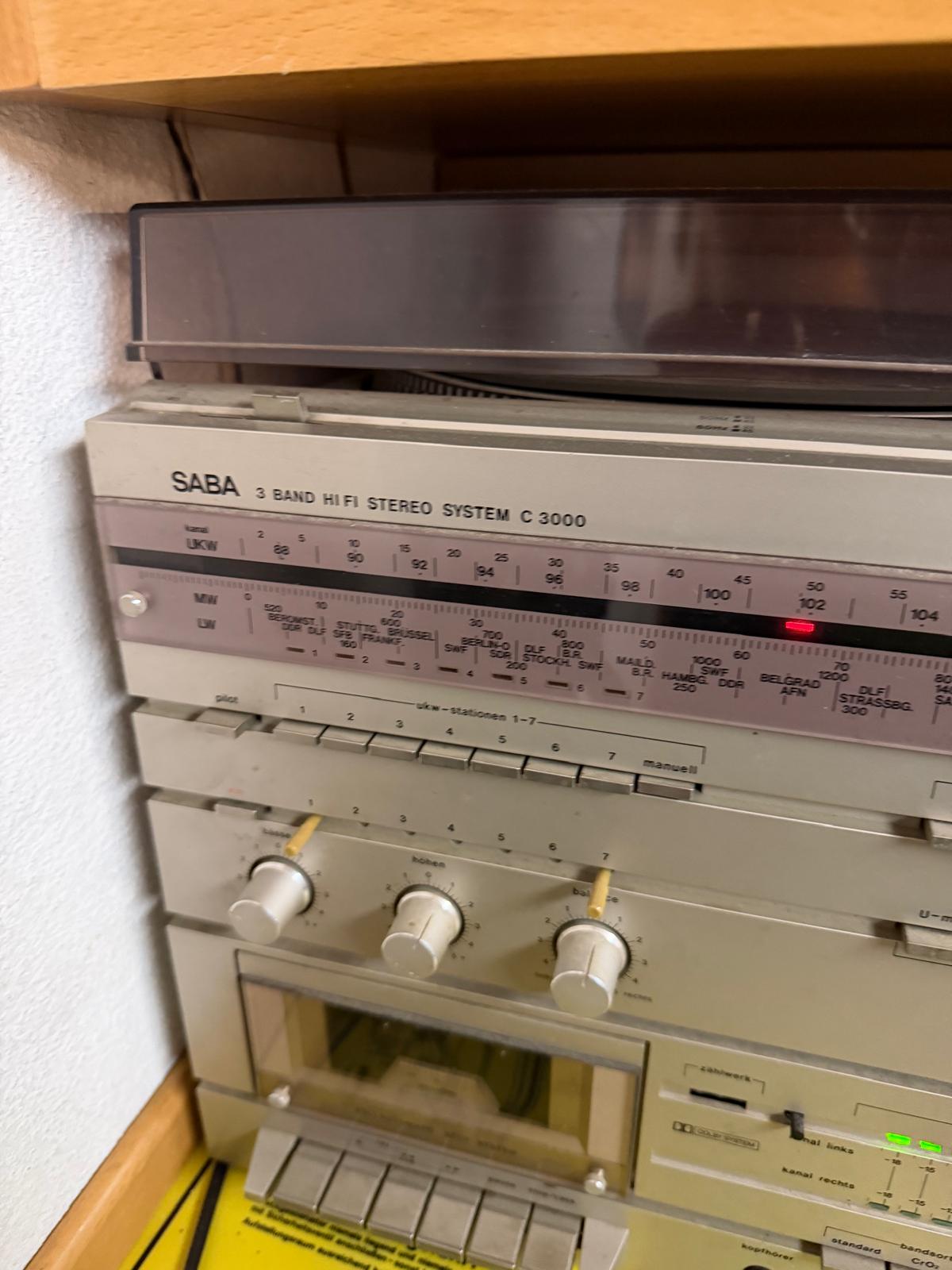

Ausgangsituation.: Wir haben bei uns im Verein eine SABA C3000 HIFI Anlage stehen, diese wollten wir mit einem DAB+ Tuner erweitern.

Tuner.: Majority Robisnon auf Amazon gekauft, DAB+ Empfang ist Vorhanden laut Anzeige.

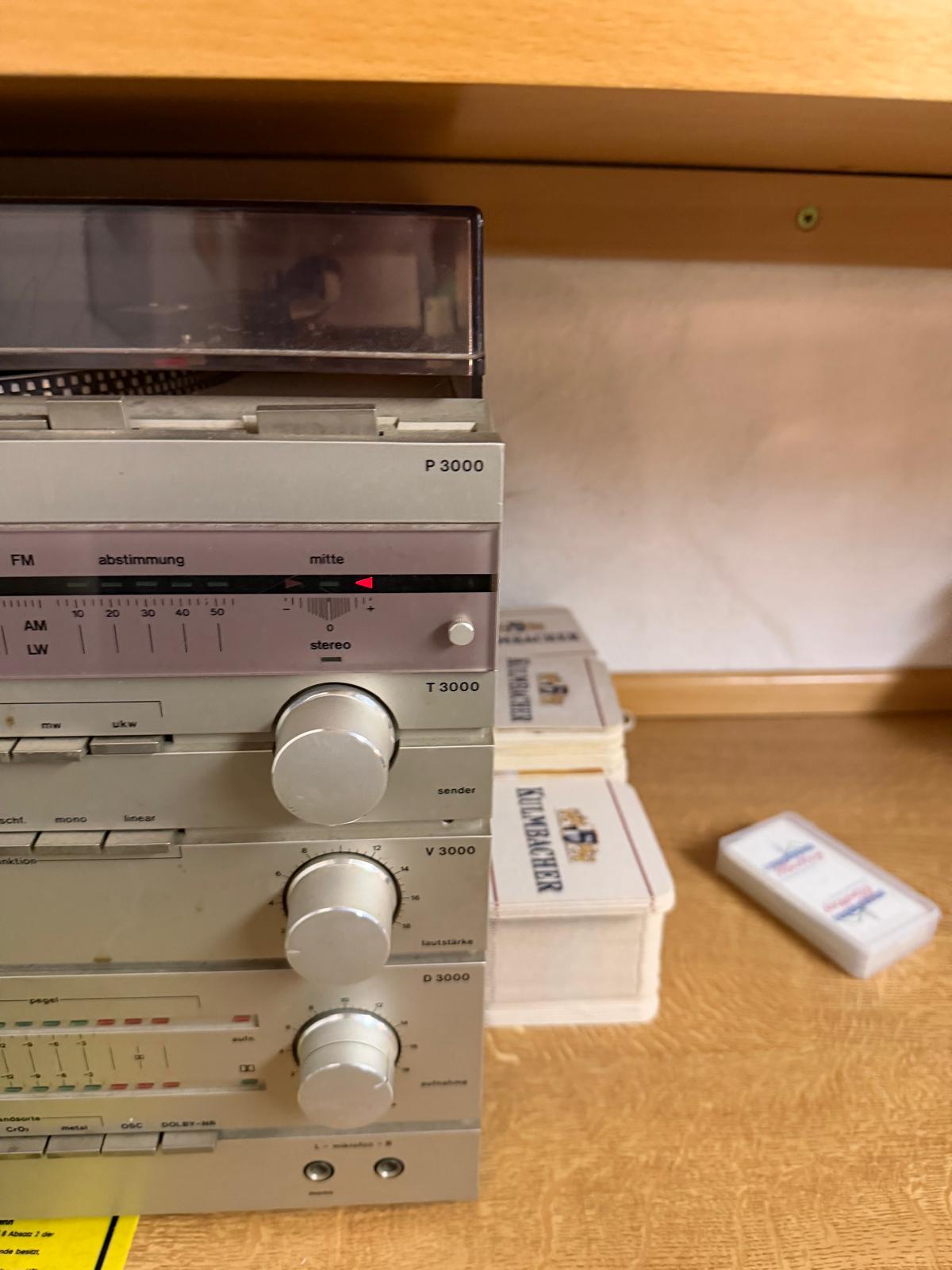

Als modernes Kind der späten 80er bin ich davon ausgegangen, dass ich den Tuner einfach per Klinke anschließen kann. Dieser Gedanke hat sich schnell erledigt. Danach habe ich die zwei Anschlüsse für das Mikrofon gesehen und fälschlicherweise gedacht, dass es sich um gewöhnliche Cinch-Eingänge handelt. Auch das war ein Irrtum. Was das genau für Anschlüsse sind, habe ich bisher leider nicht herausfinden können. Verschiedene Quellen lieferten unterschiedliche Aussagen; am Ende wird es wohl ein Spezialanschluss des Herstellers sein.

Gibt es eine Möglichkeit, den Tuner an die vorhandene Anlage anzuschließen? Im Bereich HiFi kenne ich mich überhaupt nicht aus, und auch im Vereinsumfeld kennt sich da niemand aus. Andere wollten mir gleich eine komplette Anlage für weit über 2000 € verkaufen — für unseren kleinen Verein ist das etwas zu hochgegriffen



[ABC]

Die spezielle Anlage kenn ich nicht. Aber häufig gab es eine AUX-Buchse zum Anschluß von Fremdgeräten (z. B. Spulentonband).
Vielleicht hilft der Link: https://elektrotanya.com/saba_c3000_hifi178_c7300_hifi179.pdf/download.html



[kartoffelpü]

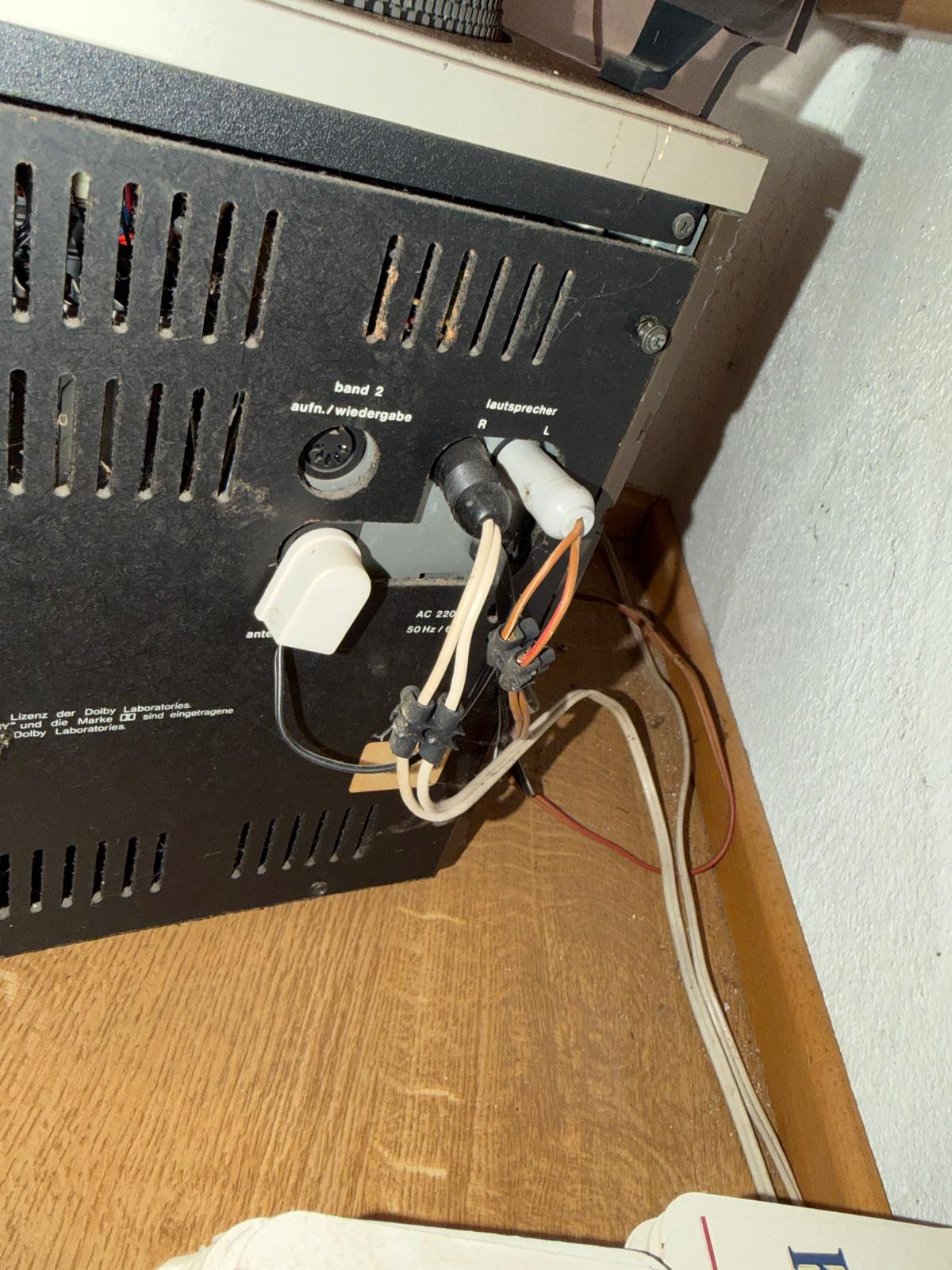

Sollte über den 5-poligen DIN-Stecker (band2) klappen, die Belegung dafür weiß ich aber nicht mehr
E: vorsichtshalber mal genauer Lesen, scheint unterschiedliche Belegung gegeben zu haben, je nach Zweck: https://www.mikrocontroller.net/topic/462415

Evtl. passt das: https://www.amazon.de/0-2m-Cinch-Kupplungen-5-polig-Stecker-Schwarz/dp/B000L10XDC



[Tuetensuppe]

Wie kartoffelpü geschrieben: Anschluss normalerweise, in deinem Fall, per Tape-Buchse.



[tele]

https://de.wikipedia.org/wiki/DIN-Steckverbinder



[DJMadMax]

Sollte über den 5-poligen DIN-Stecker (band2) klappen

So und nicht anders

Achte aber auch auf die Eingangsspannung. Ich habe keine Ahnung, was der SABA da erwartet. Wenns irgendwas im Millivoltbereich ist, der DAB+ aber 2-4 Volt rausprügelt, schießt du dir was kaputt.



[|TFP|LittleREd]

vielen Dank für die ganzen Info. Habe die Anlage gegen einen Soundcore Booster 2 + Ipad Air 2 getauscht, lag daheim noch herum. Jetzt kann jeder seine Musik von Schlager bis Rock im Vereinsheim anhören wie er möchte.
