SATA Eweiterung, welche Karte für mein Mainboard?

[PCskate]

Ich habe mir gerade eine SATA Erweiterungskarte gekauft und mußte enttäuscht festellen daß sie nicht aufs Mainboard paßt (Gigabyte GA-H61M-D2-B3) paßt. Die Bezeichnung auf der Verpackung war "MiniPCIe Module full size 2x SATA 6 Gb/s". Gibt es da noch Unterschiede? Ich dachte es wäre alles Standart...

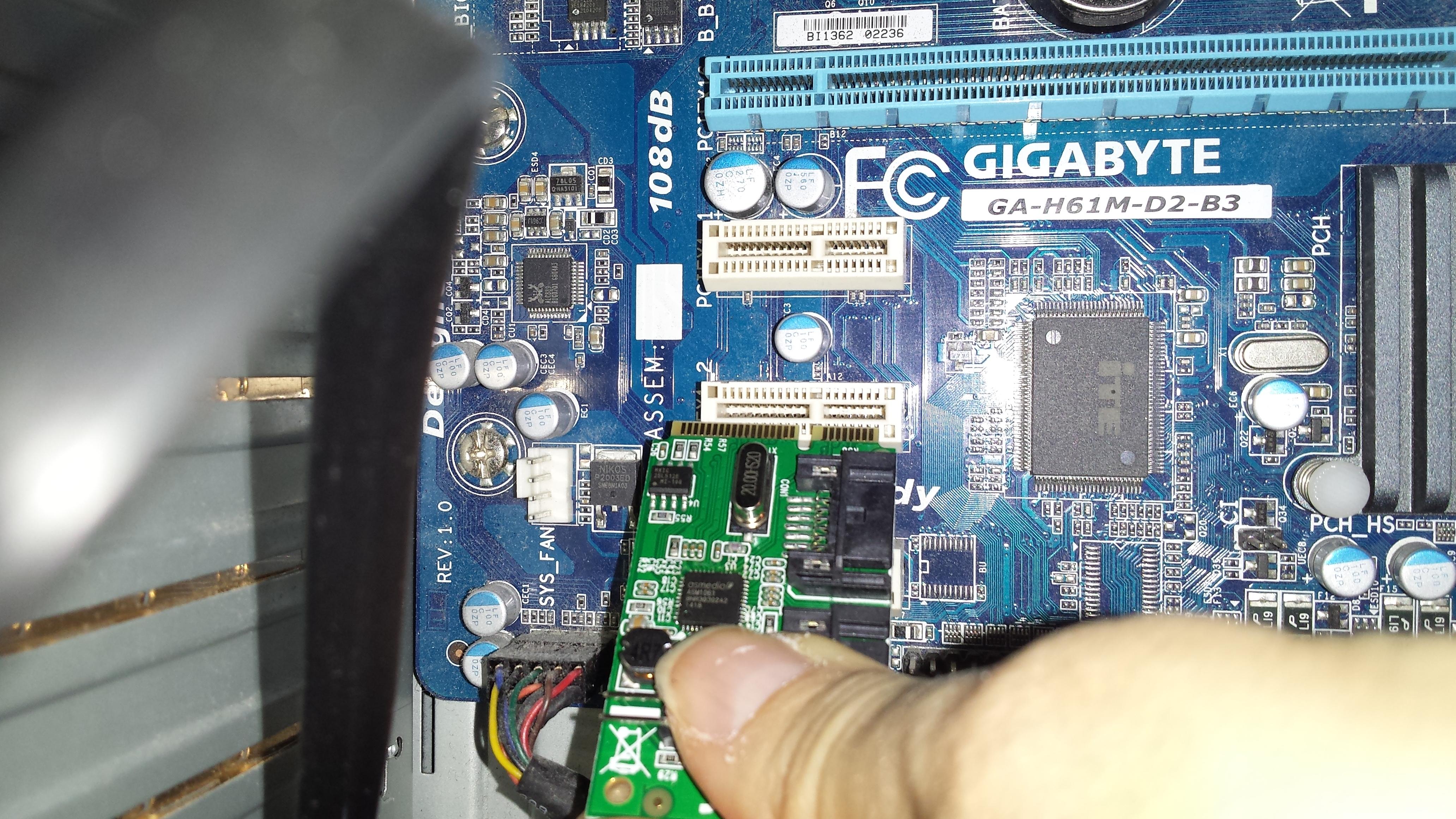

Ich habe nur 4 SATA Anschlüsse und brauche dringend eine Erweiterung nur weiß ich nicht welche Ich dachte es wäre PCIe, aber die Karte ist zu groß. Wo paßt diese? (Siehe Bild) oder muß ich eine neues Mainboard kaufen? Dies wollte ich nämlich vermeiden...aber andererseits sind die SATA Karten auch ziemlich teuer...also was tun?



[Bartmensch]

PCI Express Mini Card ist der Nachfolger des Mini-PCI-Steckkarten-Formates für Notebooks.

Ich glaube nicht, dass Du ein Notebook-Mainboard hast, oder?

Nein, das GA-H61M-D2-B3 ist ein mATX Mainboard.
Schick die Karte zurück und bestelle eine, die PCIe Bauform hat.



[Excavated]

Zurückschicken und eine PCIe (NICHT: miniPCIe = Notebook-Steckplatz) -Kate kaufen...



[PCskate]

Könnt ihr mir helfen und passende Links posten weil die Karten sind so selten daß ich nicht das richtige finde und nicht wieder was falschen kaufen möchte...danke!!

Ich konnte nur sowas finden:

Wo soll man das den montieren?
https://www.conrad.de/de/15-port-sata-iii-controllerkarte-1195025.html

Wo wird das denn angeschlossen? Habe ich überhaupt so einen Anschluß?
https://www.conrad.de/de/05-port-sata-ii-controllerkarte-972581.html

Ist das richtig? Was soll man mit außen SATA??
http://www.mindfactory.de/product_info.php/InLine-76696B-4-Port-PCIe-x1-retail_936904.html

Dieses ist nicht so teuer...
http://www.mindfactory.de/product_info.php/Delock-70137-2-Port-PCIe-x1-retail_177722.html



[d2boxSteve]

Nimm z.B. die, 2x Sata3 (6G):

http://www.amazon.de/Syba-PCI-Expre...F8&qid=1453576796&sr=8-4&keywords=sata3+pci-e

Die passt in die PCIe 1x Steckplätze deines Mainboards.



[WeisheitsTroll]

Die Conrad Links sind wohl "aus eins mach fünf" adapter... frage mich aber wie die genau funktionieren sollen....
Wofür einen externen SATA? Naja für externe HDDs mit eSata anschluss.



[Holt]

Das sind dann Port Multiplier, da steht ja auch 5 Port SATA III Multiplier, bzw. SATA 5 Port RAID Multiplier Low Profile, aber die werden an den Intel SATA Port Ports nicht funktioniere, da der nicht multiplierfähig ist.

Wenn es 4 SATA Ports sein sollten oder ein optisches LW an einen der Ports kommen soll, würde ich eine Karte mit dem Marvell 9215 empfehlen, denn die ASMedia auf den meisten günstigen Karten taugen für optische Laufwerke weniger, da gibt es beim Brennen gerne Probleme. Das wären z.B. diese hier:
InLine 76617E
InLine 76617C

Die InLine 76696B hat angeblich einen ASM1066, zu dem finde ich aber sonst im Netz keine Hinweise.



[MTechlerin]

Hier eine kleine auswahl: Storage Controller

Nach deiner Mainboard Spezifikation der PCIe Schnittstellen.



[PCskate]

Danke, da ist das Richtige dabei!
