Schalten einer LED mit Transistor und dem Raspberry

[Mumbira]

Hallo Leute, ich benötige Hilfe bei einer eigentlich einfachen Schaltung.
Ich habe vor mehrere LED mittels Transistor am Raspberry zu schalten, dazu hab ich mir diese Schaltung gebastelt:

Nun ist das Problem, dass die LED viel zu dunkel leuchtet wenn sie über den Transistor geschaltet wird.
Wirklich so dunkel, dass es kaum zu sehen ist.

Ich habe schon versucht/ getestet:
-Ohne den 150Ohm Widerstand
-Transistor umdrehen(da leuchtet dann logischerweise garnichts)
-Ohne den 10kOhm Widerstand
-Am collector liegen nur 2,5V an
Viel mehr fällt mir auch nicht ein was ich probieren könnte



[John Sinclair]

https://tutorials-raspberrypi.de/raspberry-pi-ws2801-rgb-led-streifen-anschliessen-steuern/

https://www.modius-techblog.de/mikrokontroller/led-mit-dem-raspberry-pi-ansteuern/

http://pi4j.com/example/control.html



[R O G E R]

Meine Elektotechnikzeiten sind schon was länger her, aber ich meine du müsstest die Last (LED + Widerstand) zwischen Collector und 5V anschließen. Da es sich hier um einen NPN Transistor handelt.



[xxMuahdibxx]

Und wenn erst Widerstand dann Lampe dann Schalter ..

Durch den Widerstand die Spannung auf ca 3 Volt bringen den die Lampe braucht.



[Mumbira]

ROGER, VIELEN DANK, daran lag es!
Funktioniert jetzt wie gewollt.



[BlackMark]

Und wenn erst Widerstand dann Lampe dann Schalter ..

Durch den Widerstand die Spannung auf ca 3 Volt bringen den die Lampe braucht.

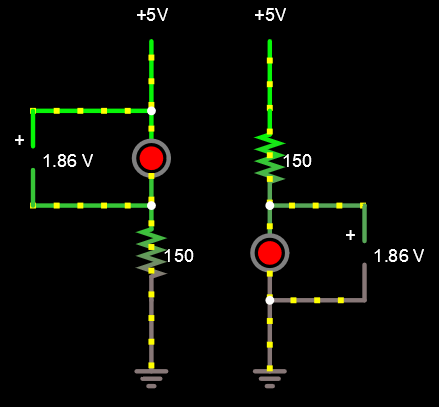

Das macht keinen Unterschied. Ob der Widerstand vor oder nach der LED ist, ist komplett egal. Die Spannung über die LED ist in beiden Fällen gleich.

Gruß
BlackMark
