Sequenzdiagramm erstellen

[mo_ritzl]

Hallo zusammen,
also ich bräuchte Hilfe bei einem Sequenzdiagramm, wäre nett wenn mir jemand helfen könnte (bis heute Abend)
Aufgabenstellung:
Ein Gast bittet den Kellner, ihm einen Kaffee zu bringen. Der Kellner ordert diesen beim Koch. Der Koch setzt nacheinander einen Filter ein, füllt Kaffee und Wasser ein und startet die Kaffeemaschine. Die Kaffeemaschine liefert den Kaffee an den Koch. Dieser gibt die Tasse an den Kellner weiter. Der Kellner stellt die Tasse auf den Tisch des Gastes.

Danke schon mal bis jetzt



[Yuuri]

Und was ist daran nun so schwer? Du hast jeden Schritt aufgelistet, du musst nur noch "malen".

http://de.wikipedia.org/wiki/Sequenzdiagramm

Ist übrigens kein Hausaufgabenboard.



[mo_ritzl]

wie macht man gestrichelte Pfeile mit Open Office?



[Ciraxis]

sowas sollte man mit anderen programmen machen.

Visio ist ganz ok aber auch mit staruml sollte es machbar sein



[mo_ritzl]

Sind das Freeware Programme?

Ergänzung (20. März 2011)

Lade gerade StarUML runter (Visio is ja von MS)

Ergänzung (20. März 2011)

http://www.file-upload.net/download-3300725/SCN_0001.pdf.html
Könnte das stimmen?



[1668mib]

Ich denke dein Aufgabensteller wird dir bestimmt sagen können, ob es stimmt oder nicht...



[Simple Man]

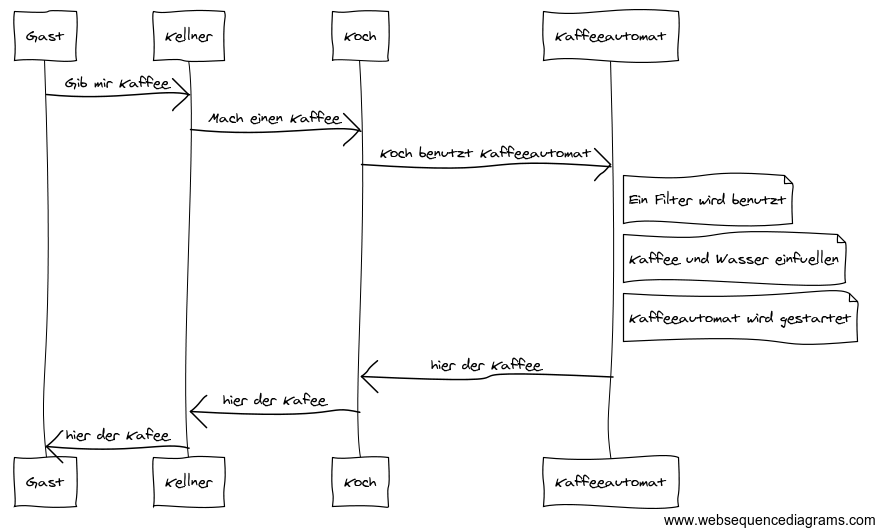

Auf die Schnelle: http://www.websequencediagrams.com/

Gast->Kellner: Gib mir Kaffee
Kellner->Koch: Mach einen Kaffee
Koch->Kaffeeautomat: Koch benutzt Kaffeeautomat
note right of Kaffeeautomat: Ein Filter wird benutzt
note right of Kaffeeautomat: Kaffee und Wasser einfuellen
note right of Kaffeeautomat: Kaffeeautomat wird gestartet
Kaffeeautomat->Koch: hier der Kaffee
Koch->Kellner: hier der Kafee
Kellner->Gast: hier der Kafee



[kuddlmuddl]

wie macht man gestrichelte Pfeile mit Open Office?

Den Pfeil erst normal zeichnen und dann rechtsklicken - dort dann irgendwas mit Formatieren der Linie oder so und du kannst die Art der Linie wählen.
Ich mach sowas auch immer mit OO.. für Hausaufgaben/Uni reicht das allemal
