Strom DV und AC Ampere gleich

[22428216]

Hi,

ich bin gerade dabei mir ein 12V DC Projekt zu bauen.
Dafür habe ich u.A. diese Schalter gewählt:
https://www.reichelt.de/KS-C3900/3/index.html?&ACTION=3&LA=446&ARTICLE=105429&artnr=KS+C3900&SEARCH=kippschalter+12

Da steht: Belastungsgrenze 250 V AC / 16 A

Nun habe ich schon gelesen, dass A immer gleich ist, unabhängig von Spannung.
Bei eingien Schalter steht jedoch 12V 1000A, 24V 500A.
Dann lese ich wieder wo anders, dass bei DC noch lange nicht so viel A fließen wie bei AC,
da AC ja immer wieder 0 ist.

Vielleicht sind ein paar Casemodder oder Fachleute hier, die mir da Licht ins Dunkel bringen könnten.

Meine Anforderungen:
Der Schalter muss 10A DC abkönnen.
Es sollte ein Kippschalter sein.
Zudem die Schutzklasse IP65, besser IP67 haben, da er auch direktem
Regen, Schnee, Sonne ausgesetzt sein wird.

Danke vorab.



[miac]

Du mußt erst mal deine Anforderungen kennen.
Welche Spannung und welchen Strom willst Du schalten?
Wenn Du 12 V Schalten willst, dann solltest Du keinen Schalter für 220 V einsetzen.



[Sannyboy111985]

Grundsätzlich gilt erstmal Volt * Ampere = Watt
Wenn du 100 W/V/A hast ist das ertmal unabhängig davon ob es DC oder AC ist.
Aber DC und AC verhalten sich in Teilen anders und hier steige ich aus.

mit 10A DC kann man je nach Spannung schon viel machen. Wieviel Volt hast das ganze denn dabei?
Und dann sollte man bei Conrad oder Reichelt einen Schalter finden können.



[22428216]

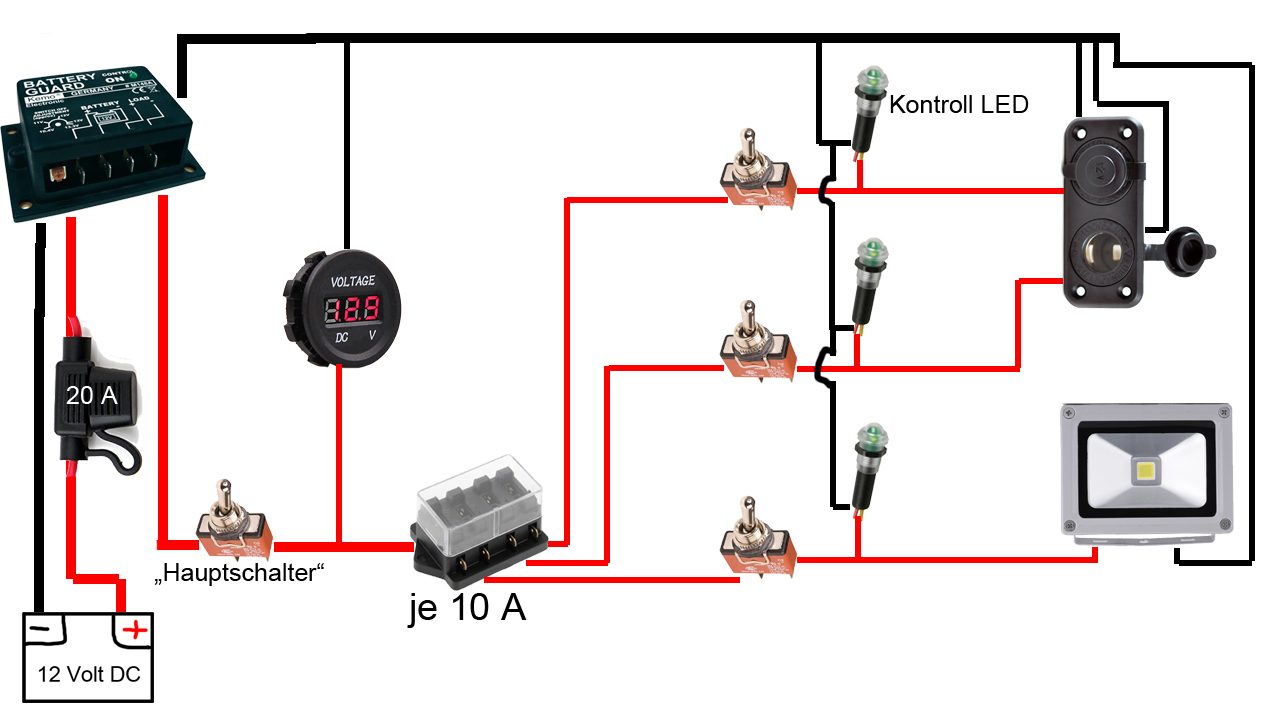

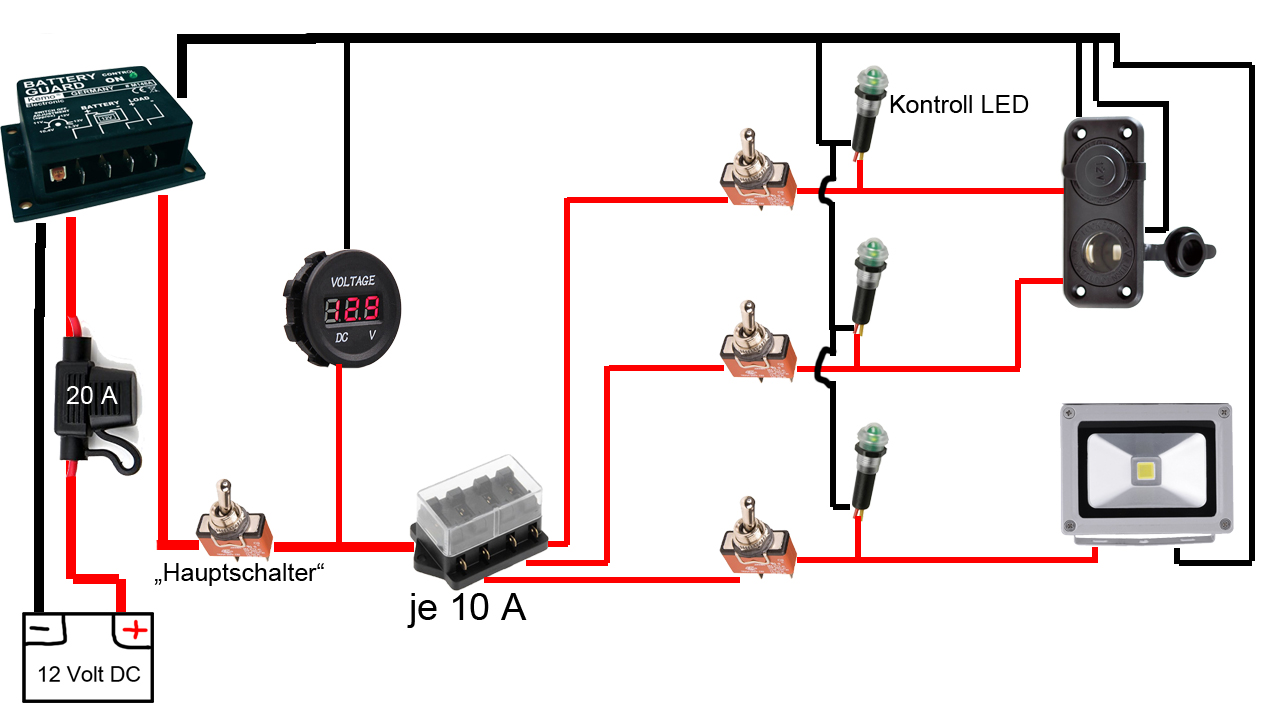

Ich möchte eine 12V Solarbatterie als mobile Stromquelle
für einen LED Scheinwerfer und 2 12V Dosen nehmen.
3 Schalter, 3 Leitungen. Jede mit 10A abgesichert,
wobei davor ein Batteriewächter hängt, der mit 20A abgesichert ist.
Jedoch werde ich wohl nie 20A auf einmal aus der Batterie ziehen.
Alleine die Leitung für den Scheinwerfer wird gerademal 1 A ziehen, wenn der an ist.

Als Hauptschalter werde ich so einen Natoknochen nehmen.
Außer ich finde einen Schalter, der 20A durchlässt.
Die restlichen Anforderungen an den Schalter stehen im ersten Post

Ergänzung (30. Dezember 2015)

Hier ist zu beachten, dass der Hauptschalter durch einen Natoknochen ersetzt wird,
oder durch einen anderen, der 20A durchlässt.


EDIT 2: Das Ganze wird dann in einer Minutionskiste untergebracht.
Bis auf den Scheinwerfer. Der wird extern sein.



[Mickey Mouse]

also um ein kleines bisschen Licht ins Dunkel zu bringen:
a) Strom
der Schalter hat nur begrenzte Kontaktflächen die auch einen Übergangswiderstand haben. Lässt du zu viel Strom darüber fließen, dann heizt sich das ganze auf und kann sogar anfangen "zu schmoren".

b) Spannung
die Kontakte müssen natürlich so weit auseinander sein, dass bei der verwendeten Spannung kein Funken mehr überspringt, damit hast du bei 12V aber i.d.R. kein Problem.
Interessant ist das aber hauptsächlich beim Ausschalten! Wenn da ein hoher Strom fließt und die Kontakte öffnen nicht schnell genug, dann kommt es eben zu einem Lichtbogen und der Strom fließt weiter über dieses Plasma!
Je höher die Spannung, desto eher passiert das.
Und dann ist da eben das Problem mit DC/AC! Wenn du eine Wechselspannung hast, dann löscht sich der Lichtbogen ja selber! Die Spannung verläuft Sinusförmig, steigt an, erreicht ihren maximalen Wert, fällt wieder ab, bis auf 0V, "dreht sich um" und steigt negativ wieder an usw. Im Nulldurchgang ist keine Spannung da und der Lichtbogen erlischt. Bei Gleichstrom/Spannung gibt es das nicht, die Spannung ist konstant und daher bleibt der Lichtbogen bestehen!
Daher gibt es die unterschiedlichen Angaben für AC/DC!



[miac]

Schalter werden ja auch nach Spannung designt. Teilweise werden andere Kontaktmaterialien gewählt. Und auch die mechanischen Daten können entsprechend ausgelegt werden.

In deinem Fall würde ich Kfz Schalter nehmen:

Beispiele:
http://www.voelkner.de/categories/9...haltstrom+(max.)=20+A&catalog=true&keywords=*



[KTelwood]

Interssiert dich alles nicht, 12V und 1A sollte jeder popel Schalter vertragen. Ansonsten ist die leichteste Antwort vielleicht jene, das man bei Wechselspannung mit Frequenz X eigentlich ein "Signal" sendet was je nach verbraucher abgeschwächt wieder zurück ins netz kommt.



Ich hoffe ich hab da jetzt nix falsches geschrieben ^.^.



[miac]

Andere Kontaktmaterialien können zu unsicheren Schaltwiderständen führen (Selbstoxidation, freibrennen der Kontakte beim Schalten ...). Zudem ist bei unnötig überdimensionierten Schaltern höherer Kraftaufwand nötig. Muß alles nicht sein, wenn man den Anforderungen entsprechende Bauteile nutzt.



[Ltownwriter]

Laut Datenblatt kann er bei 36Vdc noch 14A ab (72Vdc 7A / 36Vdc 14A)



[xxMuahdibxx]

Es sollte ein Kippschalter sein.
Zudem die Schutzklasse IP65, besser IP67 haben, da er auch direktem
Regen, Schnee, Sonne ausgesetzt sein wird.

Und die erste Katze die übers Dach rennt schaltet dann deine Solarzellen aus ... oder warum muss der Schalter in den Aussenbereich ?

wobei ich denk gerade sicher zu dumm .. aber gibt ja auch mehr als nur Einzelschalter da kannst gleich eine komplette "Batterie" nehmen wenn die alle an einen Ort hinmüssen.



[22428216]

@Mickey Mouse:
Einiges wusste ich bereits. Aber das mit dem Lichtbogen konnte ich nie einordnen.
Danke fürs Licht!

@miac: Die sind aber alle nicht Wasserdicht. :/

@Ltownwriter:
UL CSA* 7A 72Vdc, 14A 36Vdc

" UL CSA* " wofür steht das? Betrifft das auch diesen Schalter?


@KTelwood: 1A braucht nur der Scheinwerfer.
Die 2 12Volt Dosen werden mit je 10A abgesichter.
Je nach dem stecke ich Dinge an, die mehr brauchen.
Eine el. Luftpumpe baucht je nach dem 4-5 A.

@xxMuhadibxx: Wie Oben schon gennant, soll der ganze Spaß in eine Munitionskiste
und als mobiler Scheinwerfer + Stromversorgung (12V) dienen.
Die Schalter sollen natürlich auf den Deckel.



[foxio]

Wichtig wäre zu wissen, was du an den 12V Dosen betreiben möchtest. Eine große Induktivität etwa (dazu gehören auch E-Motoren) kann beim Ausschalten einen schönen Schaltfunken erzeugen. Unproblematisch sind rein ohmsche Lasten.



[22428216]

Zusatzscheinwerfer, Luftpumpe fürs Schlauchboot,
vielleicht irgendwannmal ne Kühlbox.

Was mich jetzt nur interessiert ist das hier:
16(4)A 250Vac T85 (3900 & 3950)
10(4)A 250Vac T85 (All other circuits)
UL CSA* 20A 125/277Vac (ON-OFF Circuits)
UL CSA* 16A 125/277Vac (Other Circuits)
UL CSA* 7A 72Vdc, 14A 36Vdc
UL 250Vac 1hp, 125Vac 1/2hp
UL 65 ̊C, file E45221, CSA file LR10990

Das steht im Datenblatt, was man downloaden kann.
Bei Reichelt haben die heute wohl nicht offen, da klemmt keiner den Hörer ab.

Diese Zeile ist vor allem interessant: UL CSA* 7A 72Vdc, 14A 36Vdc



[Ltownwriter]

Das sind Nordamerikanische VDE Normen.



[22428216]

Das sind Nordamerikanische VDE Normen.

Und was besagen die?
DC wird in Amerika ja nicht großartig anders sein als hier oder?
Also kann der Schalter DC mi so "hohen" Strömen?
