Modding Stromversorgung so machbar ?

[Lynchtactical]

Hi,

Ich plane nen Mini PC mit APU(~95W) und WaKü ( H60 Mod + Alphacool Triple 40mm Radi)
Das bekomm ich alles rein, nur die Stromversorgung macht mir "Probleme".
Das Gehäuse das ich benutze ist ein Inter Tech Q6 mit 22,5cm x 5,6cm x 20cm.
Deshalb hab ich mir ein Dell DA2 (210W/18A/12V) - externes Netzteil geholt.
Intern würde für die Platine ein Pico Netzteil (90-120W) genutzt werden.
Das System bekommt eine mSATA SSD und hat keine weiteren Kabel, kann alles am Board angeschlossen werden.

Also mein plan schaut so aus.

Vom Dell Netzteil kommt ein 8Pin Stecker. ( 1x Power On/ 3x 12V/ 4x Masse)
Ich würde einmal 12V und Masse mit dem Pico Netzteil verbinden, damit dieses dem Mainboard Saft liefert.
Pro 12V Schiene sind es 6A, also rund 70W, was für Platine, mSATA, RAM und Kühlung reichen sollte.
Die anderen beiden 12V + Masse würde ich verbinden um auf 12A und etwa 140Watt zu kommen und damit die APU versorgen zu können.
Hier ist ein Teil meines Plan´s der so´ne Sache ist. denke ich werde da recht dicke Kabel nehmen müssen damit es klappt.
Der zweite Punkt wäre das Einschalten des Netzteils.
Würde ich direkt am Stecker bzw Buchse die Masse und Power-ON kurzschließen, wäre dauerhaft Strom drauf, selbst wenn der PC nicht läuft.
Das dürfte die Hardware nicht vertragen denk ich.
Müsste aber klappen wenn ich die Kabel ( Power-ON + Masse) mit den Kontakten am PICO Netzteil verbinde.
So sollte das Pico als auch das ext. Netzteil einschalten wenn man den Power-Knopf drückt.

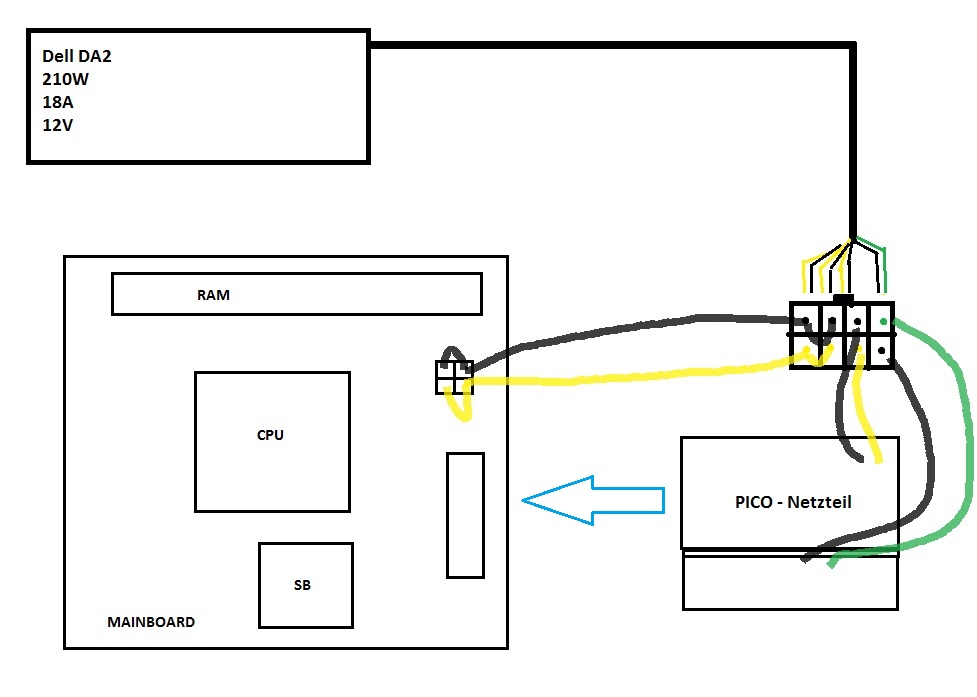

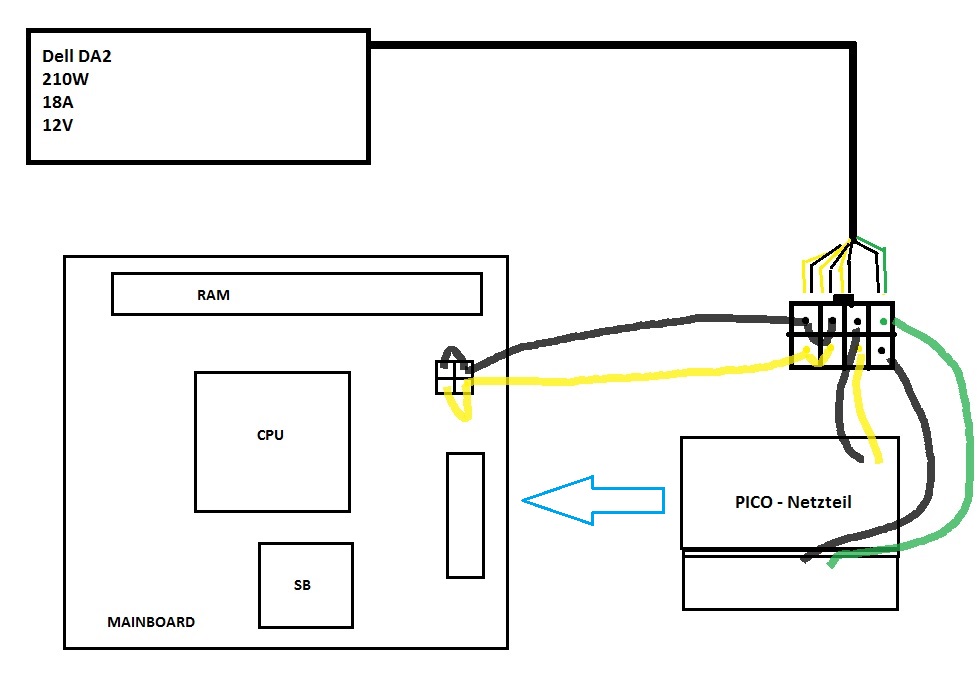

Hoffe das Bild veranschaulicht meinen Plan etwas mehr =)


Danke schonmal für die Hilfe ^^
Falls euch Infos fehlen bitte bitte fragen



[Garky]

ich bin zwar kein elektriker aber ich denke dsa wird so nicht klappen.
wenn mehrere netzteile an einer leitung zusammengeführt werden endet das bestimmt nicht wirklich gut.
ruf oder mail doch mal einen elektrotechniker an, der wird dir ds sicher erleuchten können



[philipp910]

Hallo,

Angeblich sind die 3 gelben 12V Leitungen vom Dell DA2 intern verbunden.
Siehe http://www.silentpcreview.com/forums/viewtopic.php?t=57972
Es sind also nicht 3 Schienen mit je 6A sondern eine mit 18A.
Du könntest daher am Stecker die 3 Leitungen wieder verbinden, damit sich APU und Pico-NT die 18A aufteilen, wie es gerade gebraucht wird, ohne eine der 12V Leitungen zu stark zu beanspruchen.
Zur APU kannst du auch mit 2x12v + 2xGND fahren, dann kannst du einen kleineren Querschnitt verwenden.

Ob das mit dem Power-On funktionieren wird, kann ich dir nicht sagen.
Ich bin mir nicht sicher ob die Power-on Elektronik vom Motherboard ohne die +5VSB vom Netzteil funktioniert.
Ansonsten müsstest du dir eine Schaltung bauen um zuerst das Dell-NT und dann den PC einzuschalten.



[Lynchtactical]

Hi,

Ach verdammt.

Das mit der einzelnen Schiene hab ich völlig übersehen, stimmt.
Ja das zusammenlegen der Leitungen wäre noch ne Möglichkeit.
Aber das mit dem Power-On Signal stimmt.

Mein Plan hat massive Lücken, gut das ich vorher gefragt hab ^^

Habt Ihr noch ne Idee auf Lager ?
Intern bekomm ich nichts größer als ein Pico Netzteil unter, müsste also was aus ext. Netzteil und dem Pico sein.
Trau den kleinen Dingern aber keine 200W zu, auch wenn der max Verbrauch des Systems max bei 150-170W liegen sollte.



[Stefan Payne]

WARUM kaufst du dir nicht das ganze passend?! Warum willst du basteln?!
Das kannst nämlich vergessen. Und von diesen Pico Teilen halte ich auch nichts, da sie viel zu klein sind, um gut zu sein...

Schau mal hier, was im ISK 100 steckt. DAS ist gut und hochwertig...

Merke: Qualität = Platz.



[beckenrandschwi]

Naja, so schlecht finde ich die Piko Netzteile wiederum nicht. Bei heutiger HW braucht es kaum Leistung auf 5 und 3,3V. Die 12V sollten dann vom Pikonetzteil durchgeschliffen werden.
Noch ein kleines 5V Netzteil für den Standby (altes 5V Handylagegerät tuts hier) und gut is. Je nachdem wie das Dell Netzteil angeschaltet werden will, brauchst du eventuell noch einen Transistor nebst Basiswiderstand...



[Lynchtactical]

@ Stefan

WARUM ?! weil das jeder macht und kann, wo bliebe da der Reiz !?

Das ISK100 hab ich mir angesehen, schon vor einer ganzen Weile, abgesehen davon das das Netzteil des Gehäuses die Hardware vorne und hinten nicht versorgen kann, machen weder Gehäuse noch Netzteil einen wirklich qualitativ guten Eindruck...
Qualität brauch nicht immer Platz, das so als würdest du sagen ein Hummer ist besser als ein Bentley zB...

Statt rumgerede " Äh das geht nicht und bäh bäh ", mach lieber Vorschläge damit andere die den Thread hier finden, weil sie selbst was spezielles für sich bauchen wollen, ne Idee bekommen oder vllt das was sie brauchen !

Werd auf jedenfall weiter gucken das zu packen. ^^
Und meine Lösung dann hier posten



[Lynchtactical]

Für alle die hier landen auf der Suche nach einem kleinen starken Netzteil für ihren Mini-PC

http://www.hd-plex.com/HDPLEX-150W-DC-ATX-Converter-16V-24V-Wide-Range-Voltage-Input.html

Input - 16-24V
max 150W
Mit Alukühlplatte
Maße : 50(L) x 50 (W) x 25 (H) mm

Und sofern die sich nicht zusammen starten und über ein ext. Netzteil speißen lassen kann man ja zur Not zwei einzelne nehmen.

Stefan, komm zerreden wie in JEDEM Forum, zB PCGH,...

Dem Rest, gutes gelingen !
