Java Verbinder in UML-Editor

[CPU]

Hallo,

ich bastele gerade an einem UML-Editor. Bis jetzt kann man alle Formen für Klassendiagramme verwenden (via drag'n'drop) und editieren.

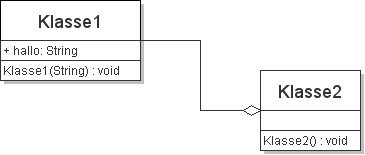

Doch nun bin ich bei dem Kapitel "Verbinder" angekommen. Einen einfachen Querverbinder bekomme ich ja noch hin, aber was mache ich, wenn der Verbinder eckig sein soll, wie in dem angehängten Beispiel?

Habe Ihr vielleicht ein Paar Tipps, Seiten, Tutorials, HowTows oder einfach irgendetwas das mir weiterhilft?

Vielen Dank vorab,
CPU



[Boron]

Definiere ein neues Zeichnungsobjekt, das aus mehreren Linien besteht. Diese Linien müssen halt immer verbunden bleiben.



[CPU]

Das hört sich einfach an, aber wie setze ich das um (Theoretisch)?



[Boron]

Der Startpunkt einer Linie hat die selben Koordinaten, wie der Endpunkt der vorherigen Linie.
Wenn du den Verbindungspunkt verschiebbar muss, dann müssen beide verbundenen Linien neu gezeichnet werden.
