Verbogene Erdung

[Schrauber Franz]

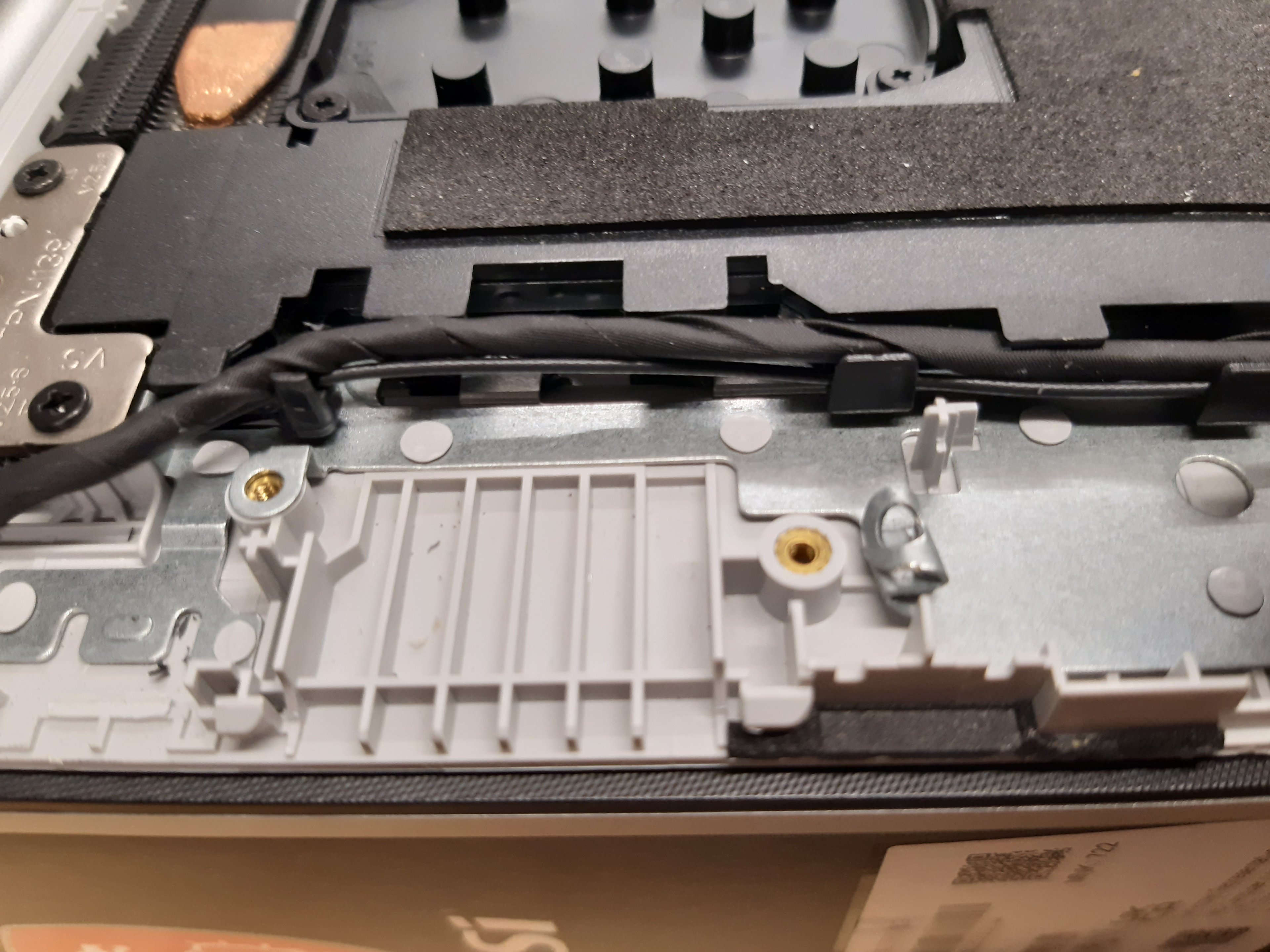

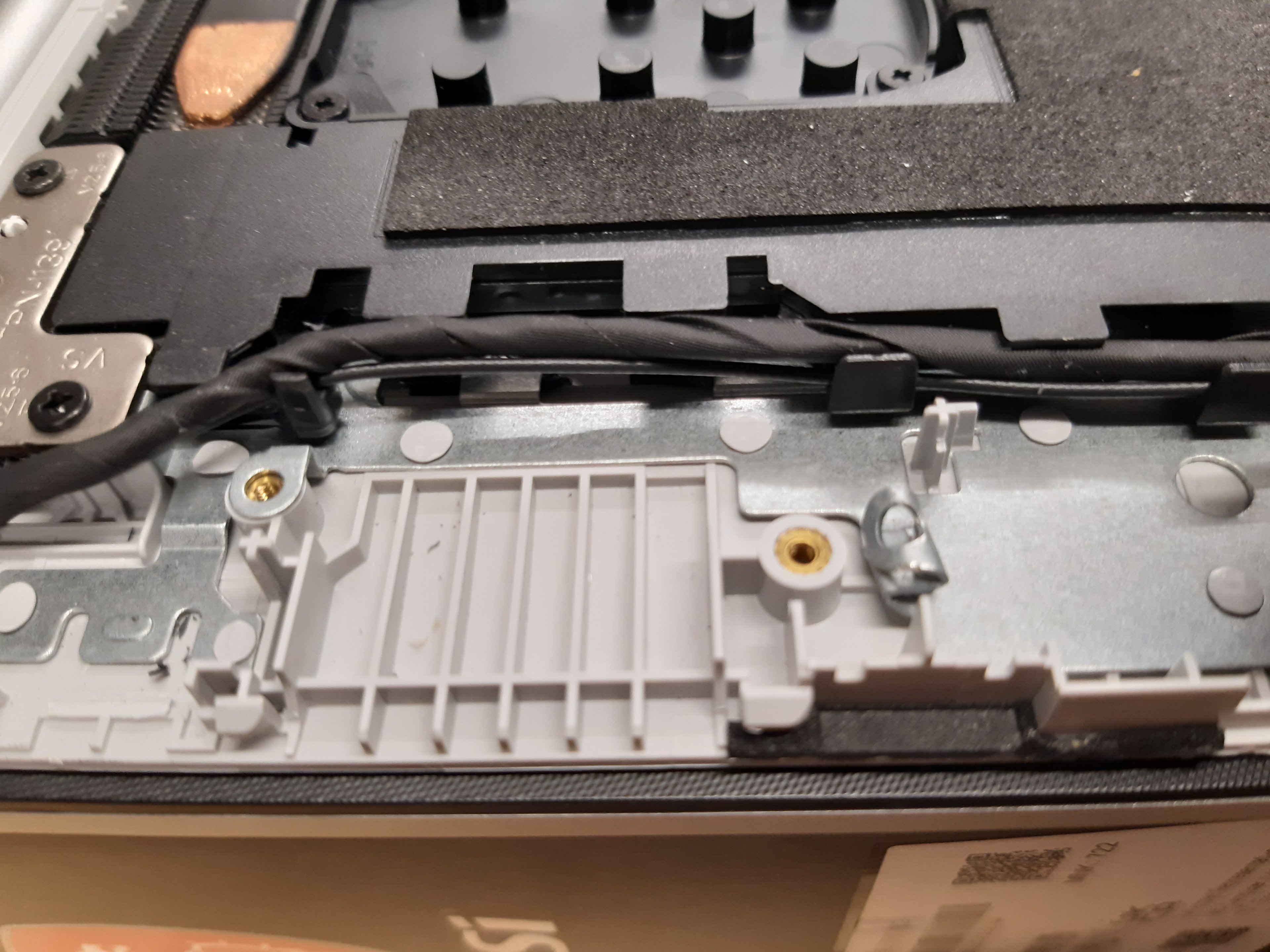

Hallo! Hab mir einen gebrauchten Laptop zugelegt. Am Anfang ging alles einwandfrei. Dann ging auf einmal der USB Anschluss nicht mehr. Hab lange rum gedoktort weil ich dachte es ist ein Software Problem. Aber nachdem ich zu keinem Ergebnis kam, schraubte ich ihn auf und sah das was man unten im Bild sieht. Dir eine Lasche ist rein gebogen und das hat dann dazu geführt das es ein Bauteile auf der usb platine geholt hat. Vermutlich durch eine zufällig blöde Bewegung. Jetzt stellt sich mir die Frage wie und warum das bei einem ca 3jahre alten Laptop passieren kann. Und wie jemand sowas so zusammen Schrauben kann.. bzw woher, ausser von USA mit 20 bis 30€ Versand ich so ein Teil bekomme. Ist euch sowas schon unter gekommen? Mfg



[Skudrinka]

Bieg die Lasche wieder auf das Gewinde, unter die Platine, wie auf der Gegenseite und gut ist?



[SpiII]

Jetzt stellt sich mir die Frage wie und warum das bei einem ca 3jahre alten Laptop passieren kann.

Tja Rätselraten machts auch nicht besser oder rückgängig. Vermutlich hat da jemand schon rumgefummelt.

woher, ausser von USA mit 20 bis 30€ Versand ich so ein Teil bekomme.

Gleiches Modell defekt bei ebay, Kleinanzeigen, etc.

Ist euch sowas schon unter gekommen?

Nein, aber selbst ein Ja würde dir nicht helfen.



[Schrauber Franz]

Ja mir ist nur unverständlich wie man das so verbiegen kann und warum man es dann nicht wieder zurück biegt oder gleich wegzwickt... von Werk aus wird vermutlich undenkbar sein.



[HITCHER_I]

Der Schaden auf der USB & Kartenleser Platine ist auf der anderen Seite?

Ja mir ist nur unverständlich wie man das so verbiegen kann und warum man es dann nicht wieder zurück biegt oder gleich wegzwickt... von Werk aus wird vermutlich undenkbar sein.

Da hat eben die Qualitätssicherung versagt. In ein fertig zusammengebautes Gerät kann man auch nicht mehr hinein schauen.



[Schrauber Franz]

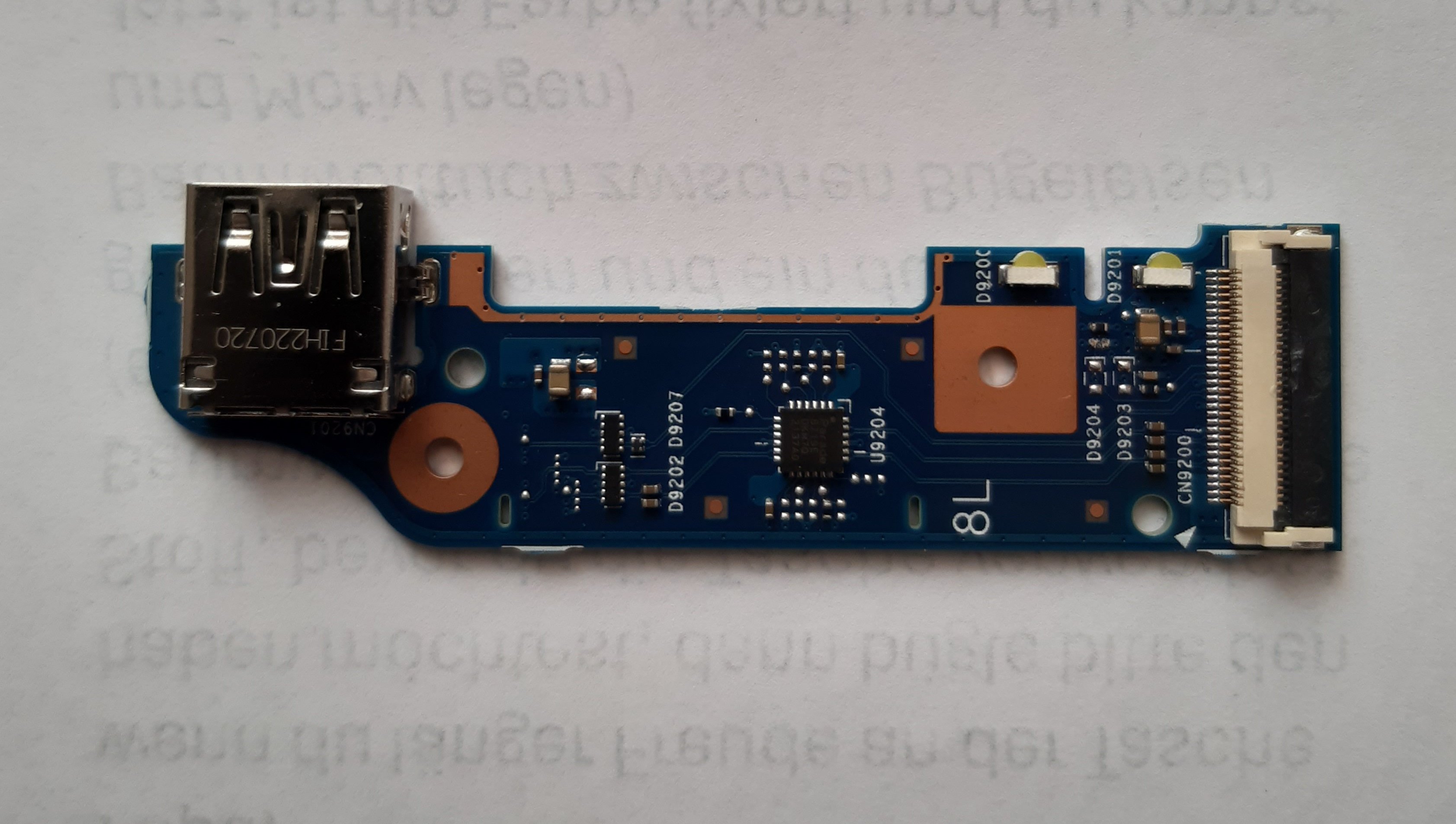

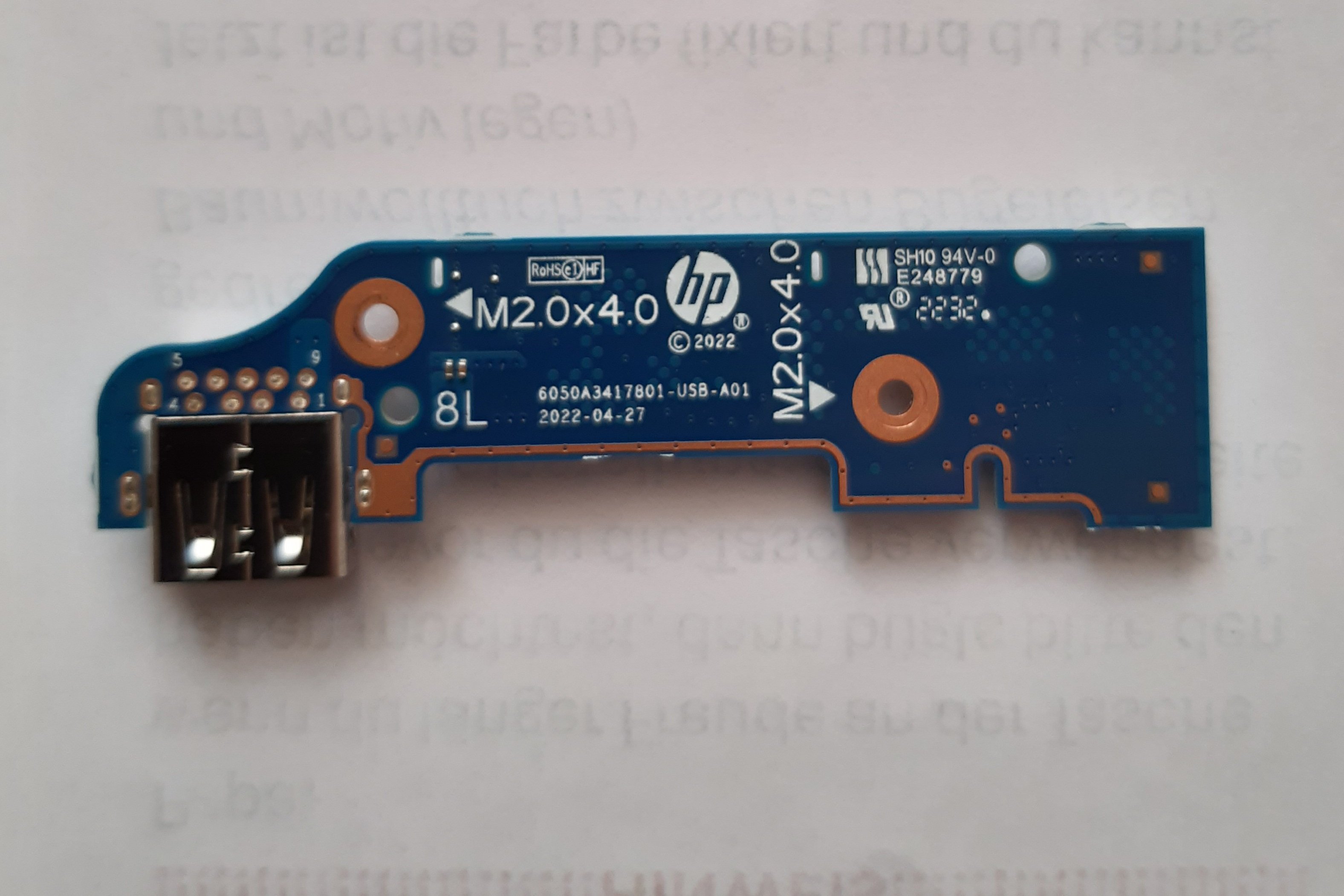

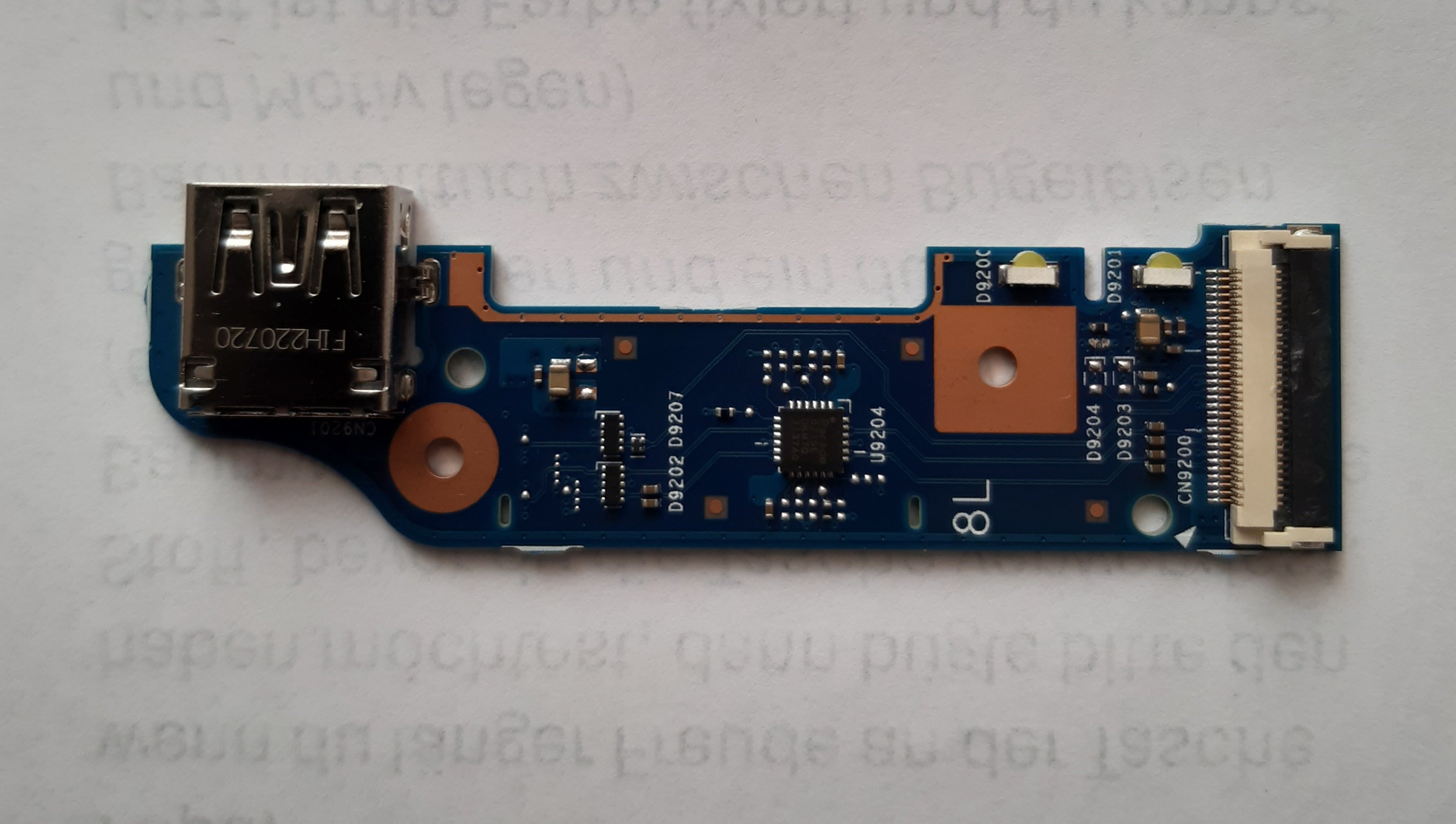

Leider kein gutes Foto geschafft. Ja auf der Seite wo das umgebogene ist



[Skudrinka]

Sicher dass die Pins bloß nicht nur von Haus aus nicht bestückt sind?
Es müssen nicht immer alle Lötpeds auch bestückt sein!



[Schrauber Franz]

Ja das mit dem zurückbiegen war mir schon klar. Aber das Bauteil ist trotzdem kaputt. Auch wenn es keinen erdenklichen Grund gibt, aber die Lasche würde man ja nur mit Absicht so derart verbiegen und nicht unabsichtlich, und wenn dann ja wieder zurück biegen. Oder sehe nur ich das so?

Ergänzung (10. Juni 2025)

Nein, man sieht das da was war und ich bilde mir ein das man am Metall auch was erkennen kann

Ergänzung (10. Juni 2025)

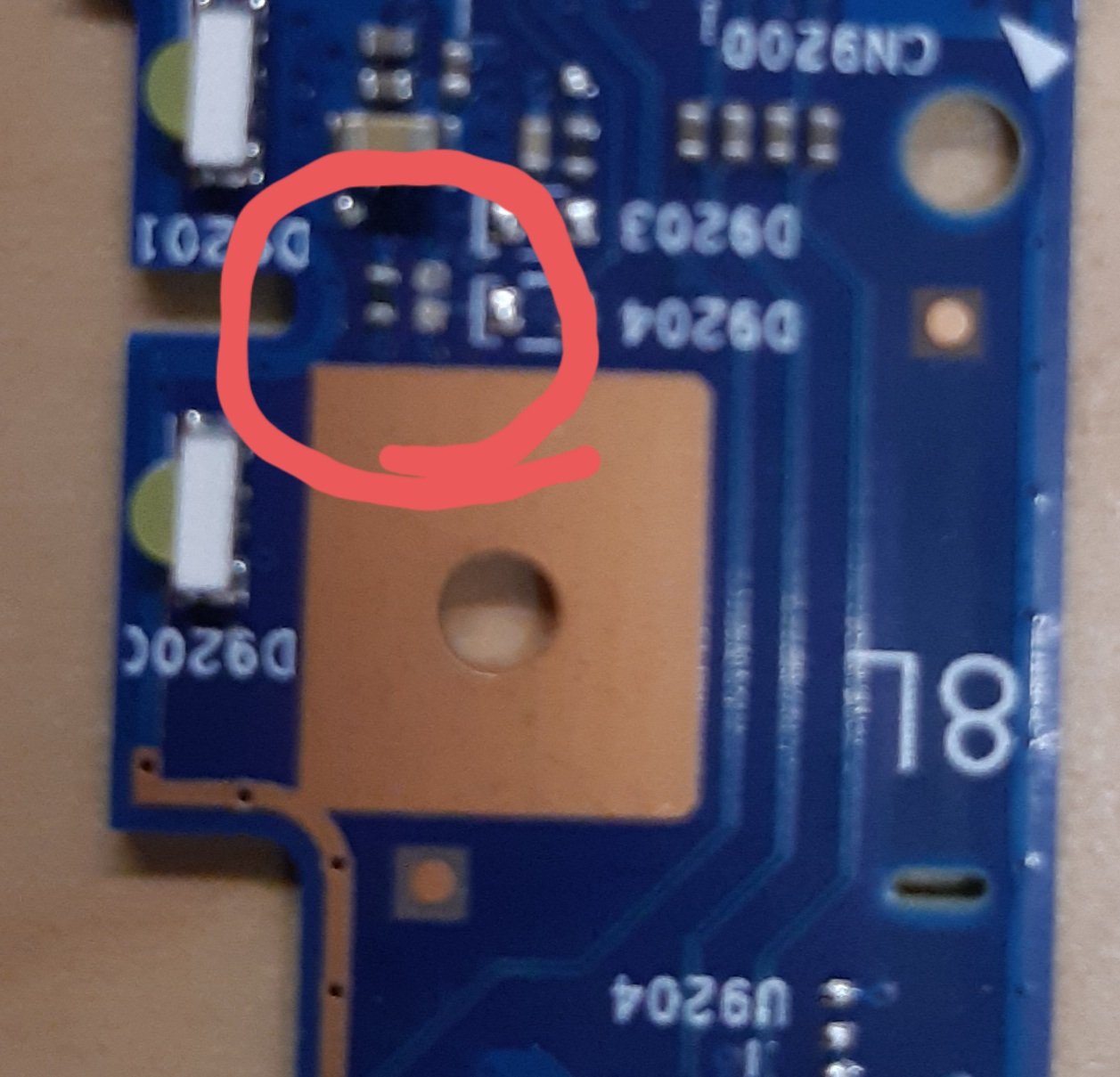

Vielleicht kann man es mit zoom bei dem besser sehen



[HITCHER_I]

Das Teil, das fehlt, scheint ein kleiner SMD Kondensator gewesen zu sein.

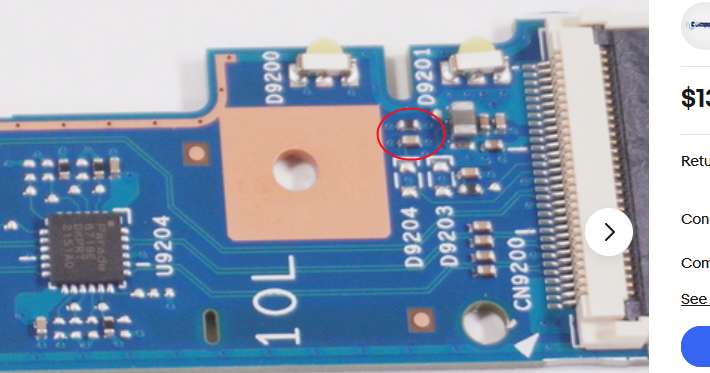

Siehe Bild von unbeschädigter Platine.
https://www.ebay.com/p/17064492228

Ich weiß leider nicht, wie groß dessen Kapazität ist, aber es sind mehrere auf der Platine, die gleich ausschauen.



[Schrauber Franz]

Ja möglich. Aber das ist für meine grobmotorik zu klein zum neu auflöten.🤣

Ergänzung (10. Juni 2025)

Das ganze Teil würde anscheinend nur 13 kosten, aber bei uns anscheinend nicht erhältlich...



[Skudrinka]

Das Teil, das fehlt, scheint ein kleiner SMD Kondensator gewesen zu sein.

Sehe bloß keinen Unterschied.
Auch in deiner Verlinkung fehlt dieser..

Ergänzung (10. Juni 2025)

Bieg die Lasche um, bau alles wieder zusammen und dann bin ich mir ziemlich sicher, dass es wieder funktionieren wird. Wenn es überhaupt daran lag!



[Schrauber Franz]

Nein, da ist schon was, entlang von dem langschlitz sind zwei Bauteile und bei mir ist eines beschädigt oder fehlt, kann ich mit freien Auge nicht genau sagen



[Shark1705]

Hat nicht HP sogar einen eigenen HP Ersatzteil-Store. Mit dem Werkstatthandbuch (gibt es kostenlos bei HP auf der Homepage) bekommt man die passende Ersatzteilnummer raus.



[Skudrinka]

Nein, da ist schon was,

Verzeihung, du hast Recht.
Habe ich auf der falschen Seite geschaut 🙈



[xammu]

hier mal deine seriennummer eingeben
https://partsurfer.hp.com/
vorher oben rechts auf germany umstellen

Unter "PC Board Interface" könnte dann was mit USB auftauchen.



[cscmptrbs]

Das braune Bauteil fehlt oder ist beschädigt, wird ein SMD Kondensator sein.



[HITCHER_I]

Nein, ist sichtbar, an der Stelle wo am anderen Bild der rote Kreis eingezeichnet ist.

edit:
zu spät geantwortet



[Schrauber Franz]

Aber das gleiche hatte ich vor kurzem auch bei einer gpu. Da hat so ein findiger den cpu Kühler falsch eingebaut und dann hat die Lasche von den haltebügel, so ein Bauteile von der gpu geschrammt, weil sie angestanden ist...
