Weis einer wie man diese LEDs anschließt?

Zocker311

Rear Admiral
Registriert
Apr. 2015
Beiträge
5.296
Weis einer was da plus minus und data ist?

Auch wenn es keinerlei Kontext gibt.. es ist alles beschriftet. Solltest Du was bestimmtes wissen wollen, dann das bitte auch ausführen.

  • Gefällt mir
Reaktionen: dafReak, DJMadMax und Orcon
Versuche das an 5v argb anzuschließen

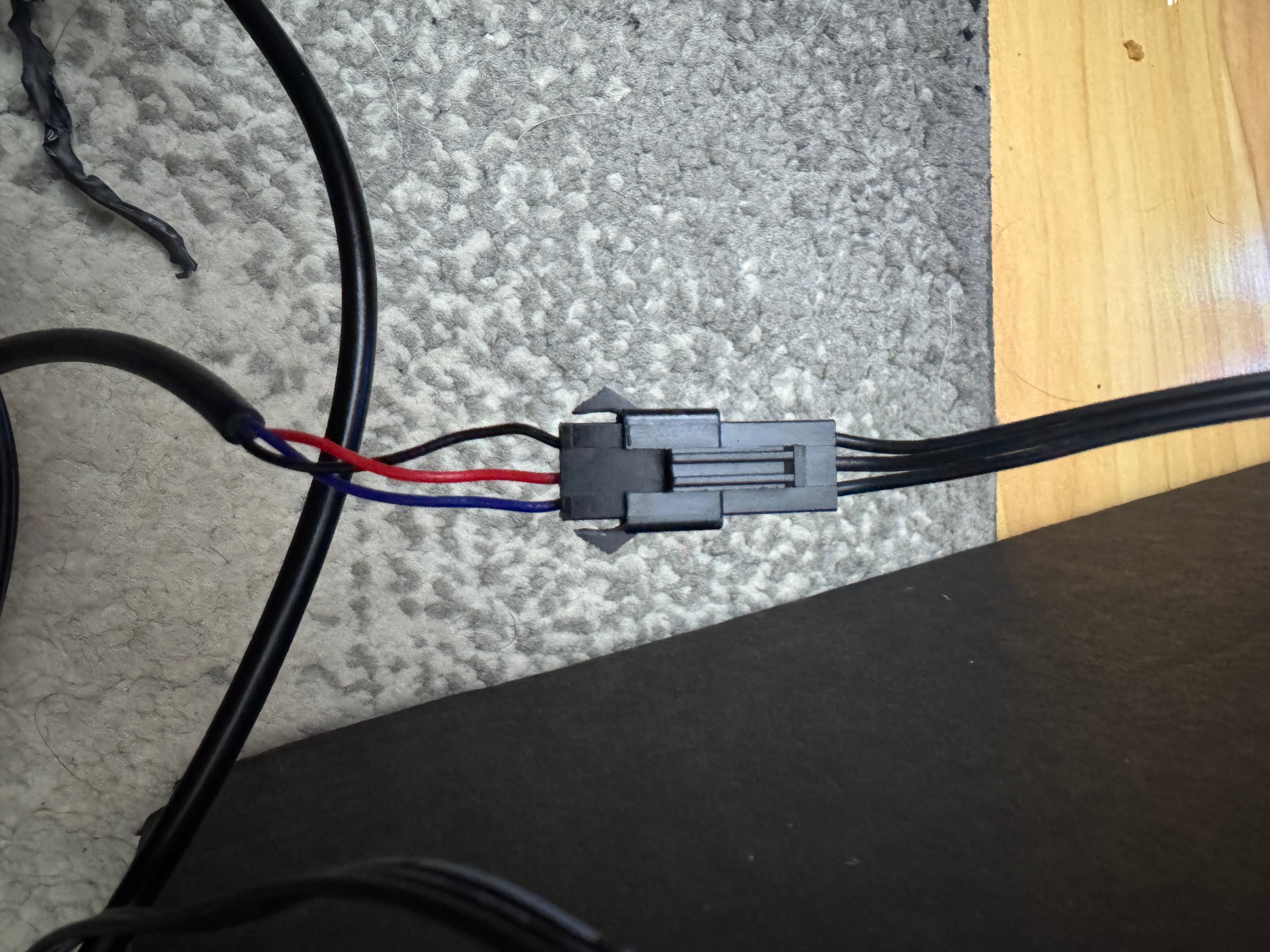

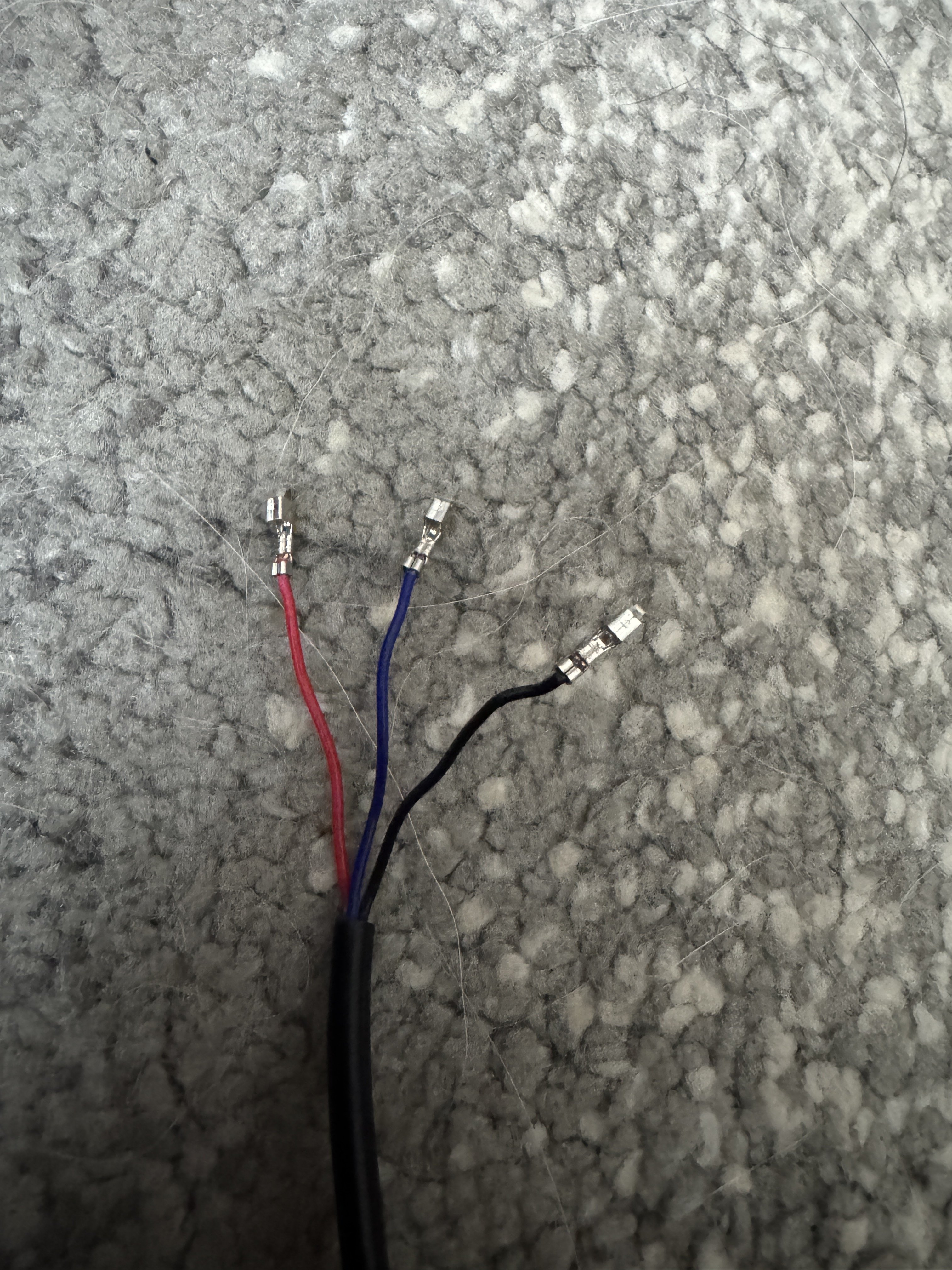

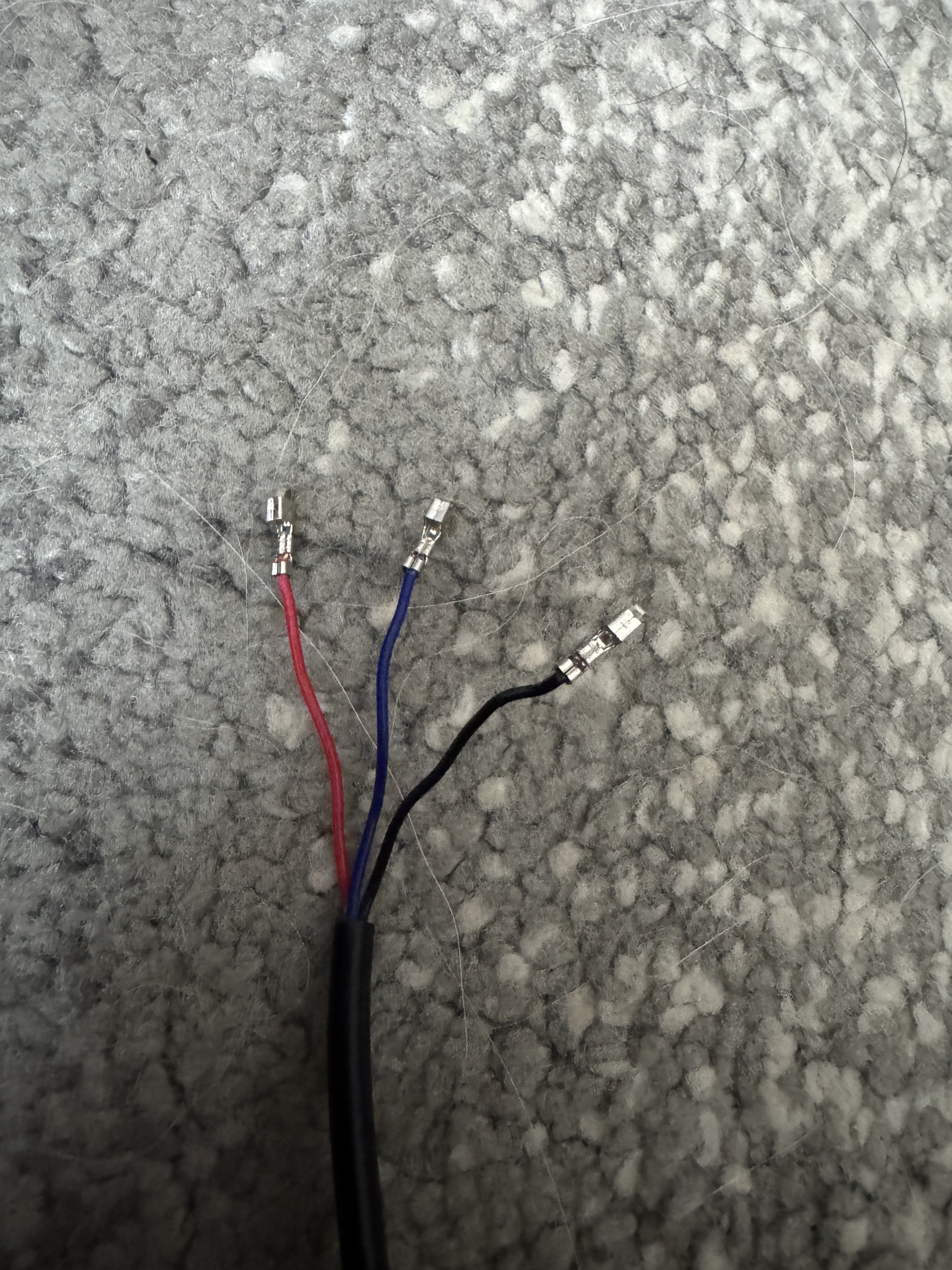

Rot wird ja plus sein schwarz minus und blau data


Woher stammt denn diese Platine überhaupt?
Und wo willst du mit einem RGB-Signal da überhaupt dran gehen?

  • Gefällt mir
Reaktionen: DJMadMax
Ist eine mir unbekannte aio mit einem 3 pin JST Stecker

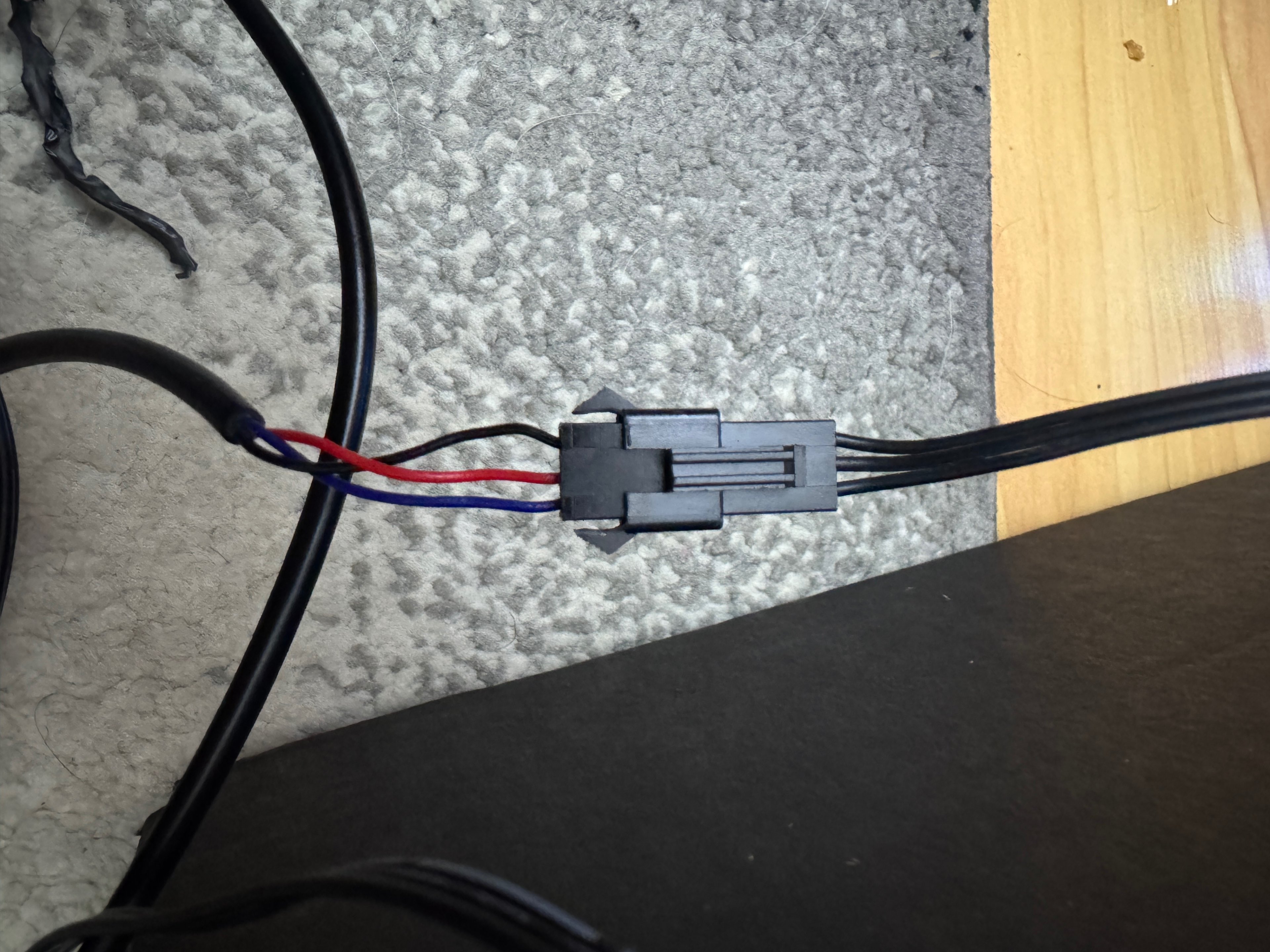

Aber der Adapter von jst auf argb funktioniert nicht out oft the box

Und was bringt Dich zur Annahme, dass die Platine ARGB "versteht"?

  • Gefällt mir
Reaktionen: DJMadMax
3-Pin 5V RGB:
Pin1 = +5V, Pin2 = Data, Pin3 ist leer/frei, Pin4 = Ground/Masse.
4-Pin 12V RGB:
Pin1 = +12V, Pin2 = Grün, Pin3 = Rot, Pin4 = Blau.

Woher weißt du das sich die dir unbekannte AiO überhaupt an einen 3-Pin 5V RGB-Header anschließen lässt?

  • Gefällt mir
Reaktionen: DJMadMax
Ja wenn’s nur rgb wäre dann hätte es ja 4 Pins und nicht 3

Vielleicht wäre es ja einfacher herauszufinden, um was für eine AIO es sich handelt.

  • Gefällt mir
Reaktionen: DJMadMax
Wenn du schon alle möglichen Kombinationen durchprobiert hast,
ist die Wahrscheinlichkeit groß das die Platine und ggf. auch der RGB-Anschluss auf dem Mainboard nun bereits tot sind...

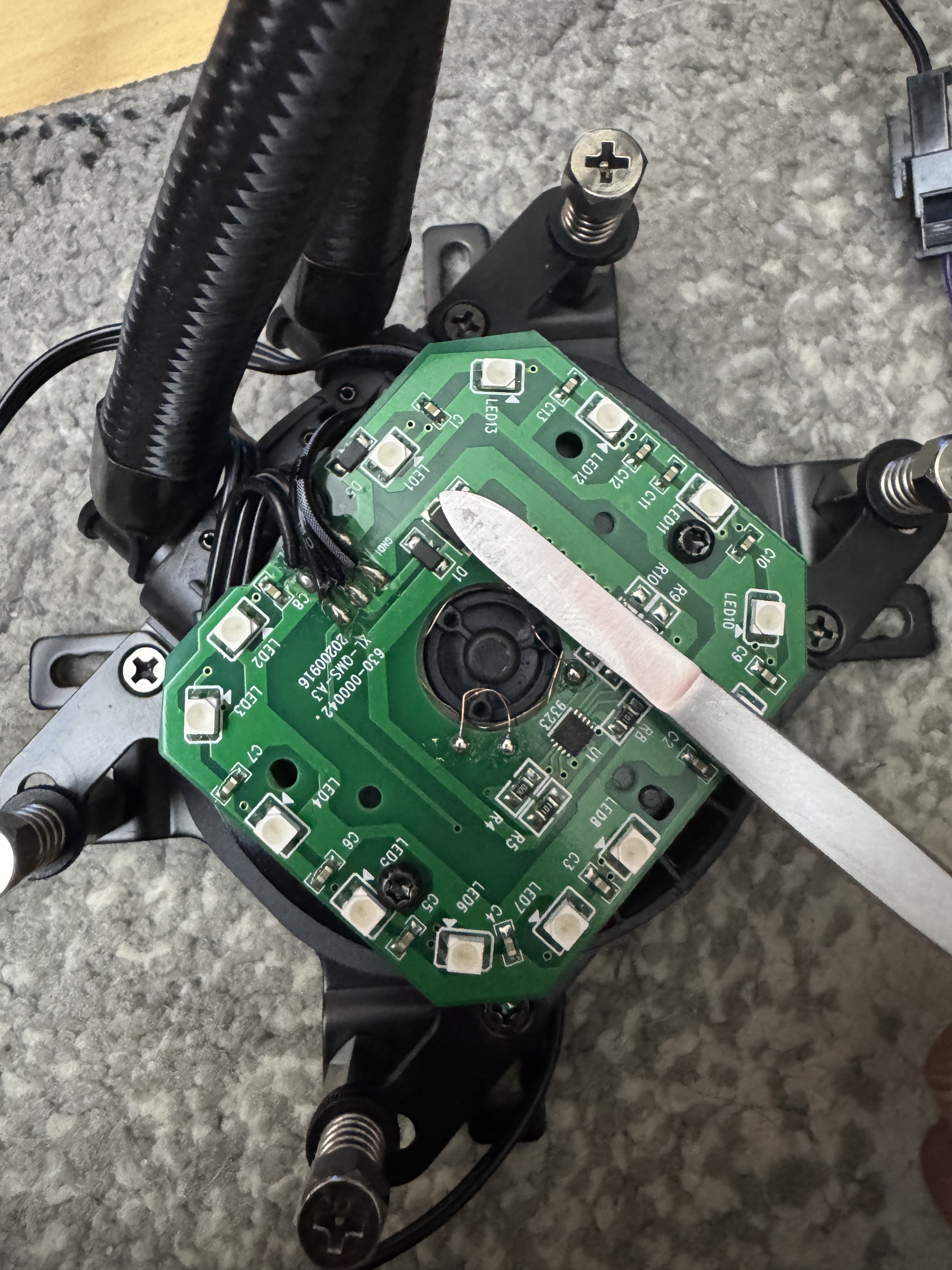

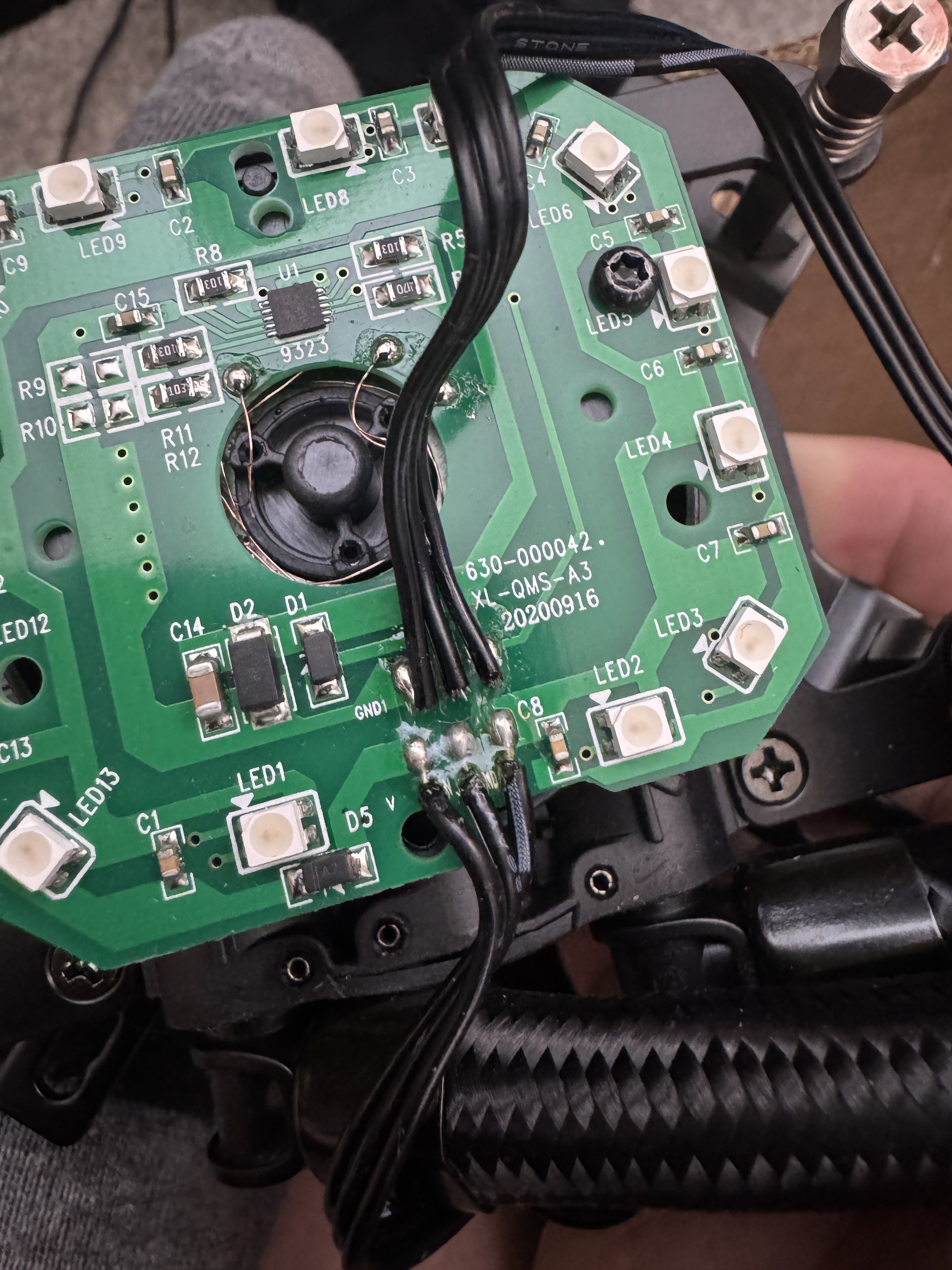

RGB wird auf dem Bild der Platine wohl über den nach unten weggehenden Anschluss verbunden.
Ich vermute der linke der drei Anschlüsse ist +5V, der mittlere ist Data und der rechte ist Ground.

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: rollmoped

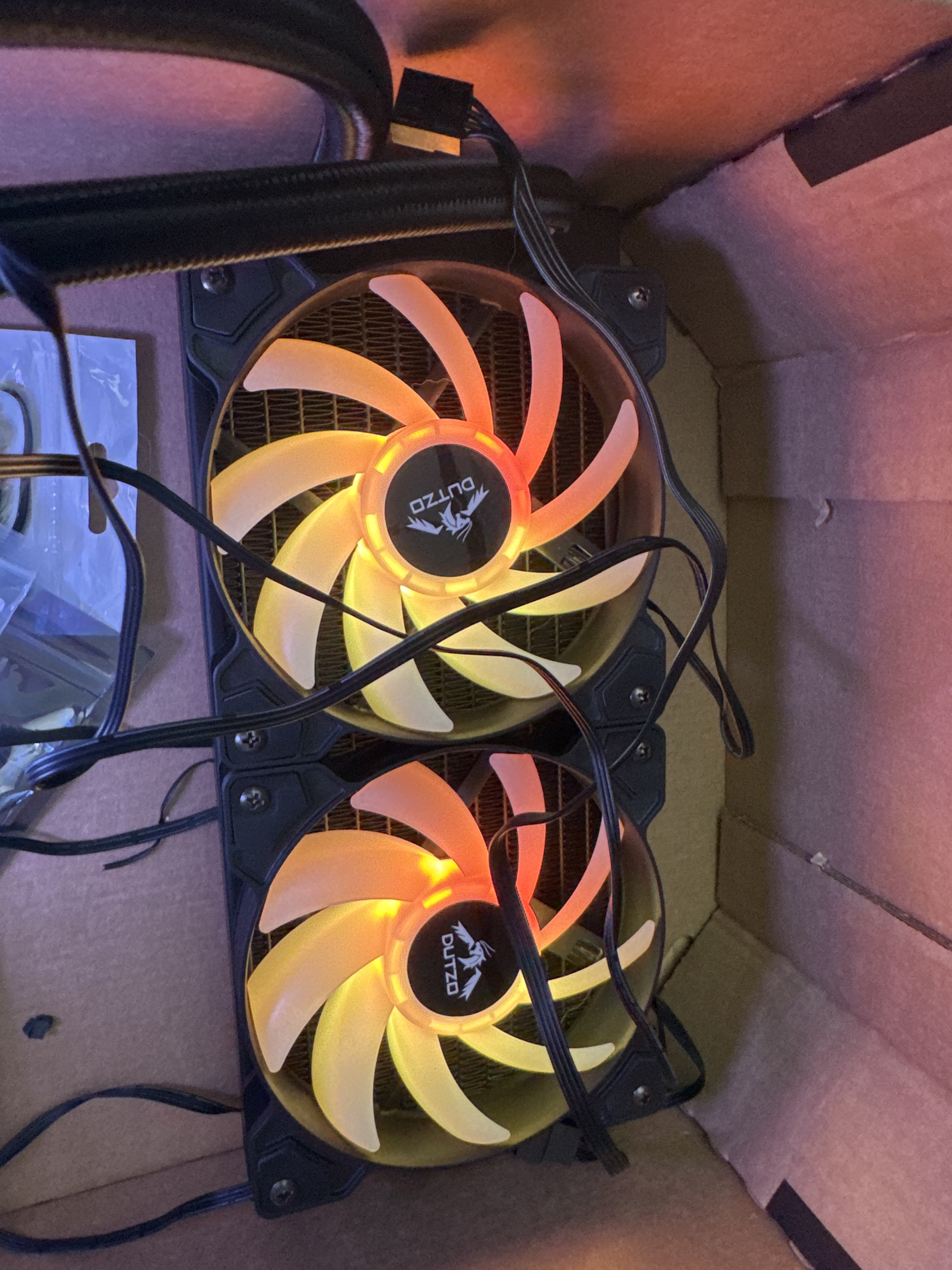

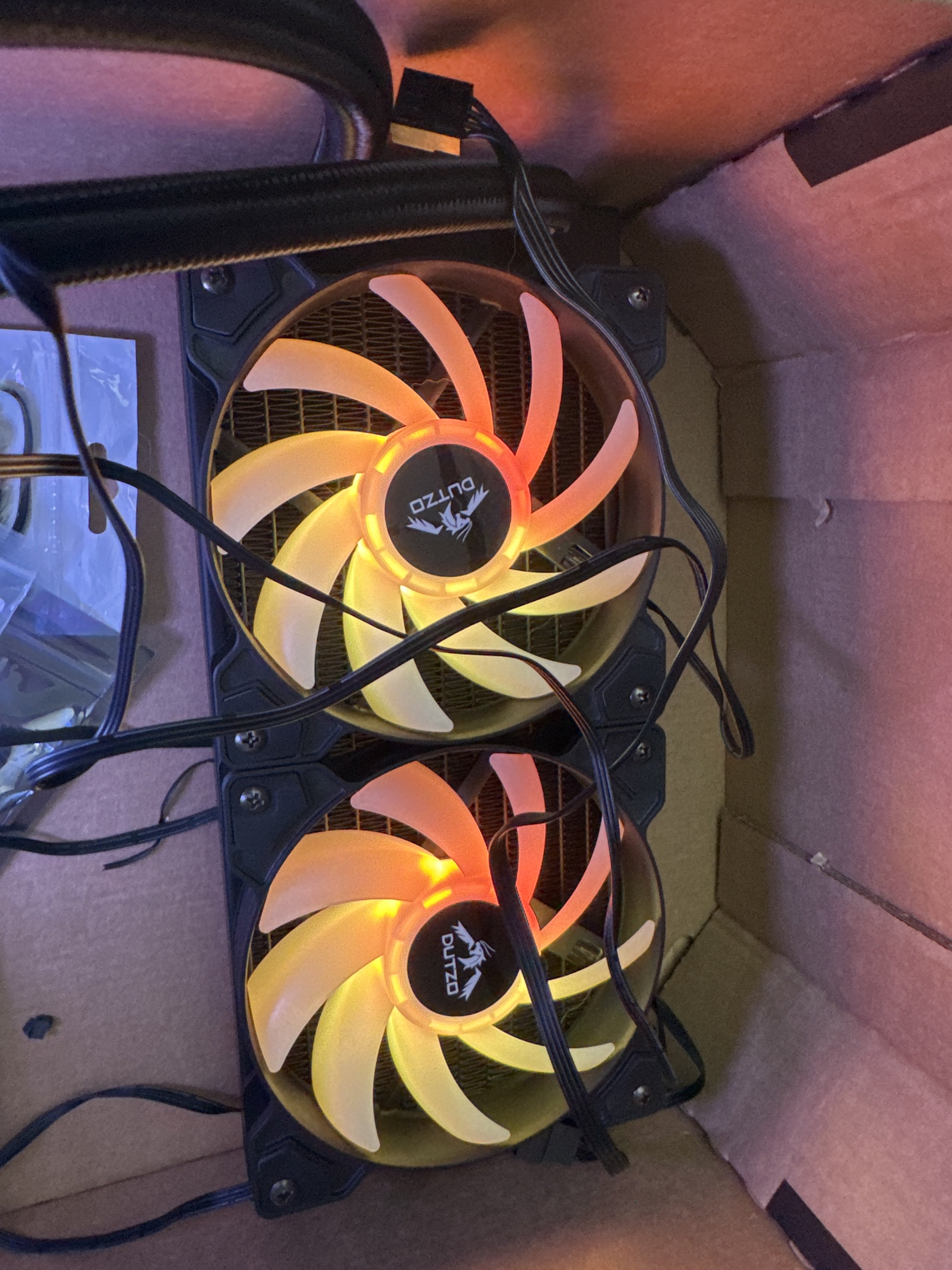

Das ist die Reihenfolge, nur leider beim pumpenkopf kaputt bei den Lüftern läuft es jetzt

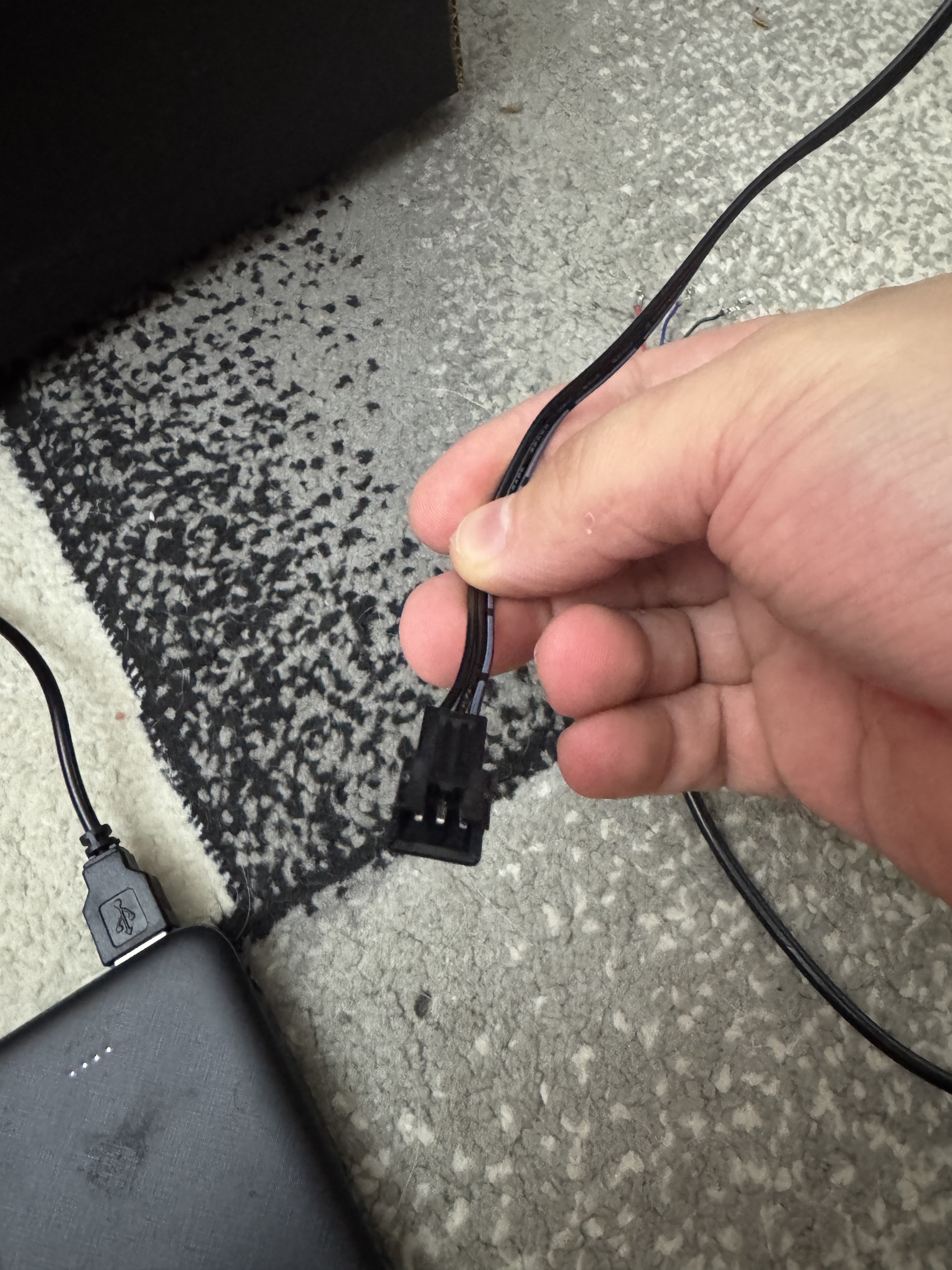

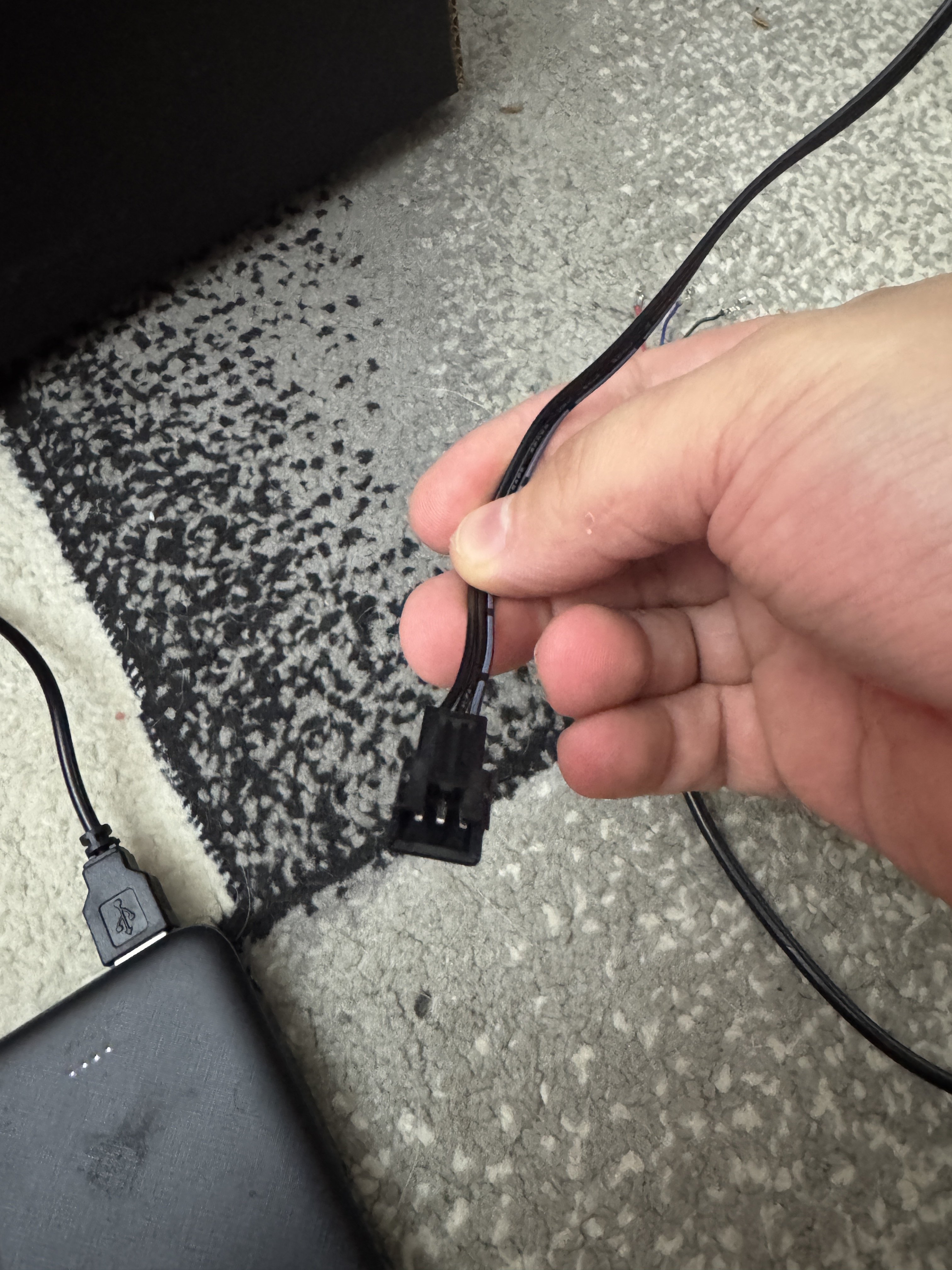

Hab’s natürlich mit usb Kontroller an powerbank probiert.
Pumpe macht nur das.

Zocker311 schrieb:
Ja wenn’s nur rgb wäre dann hätte es ja 4 Pins und nicht 3
Das versteh ich nicht ^^

also du wirst einmal Spannung, einmal Maße und einmal DATA haben - um jede LED anzusteuern.

mehr braucht man dafür nicht, denn jede LED hat einen kleinen Mikrocontroller, wodurch sie via eines Schieberegisters angesteuert wird - immer... aber egal :D

Nun, erstmal ist festzustellen, ob es 12V oder 5V LEDs sind.
Ja, ohne ein gutes Signal auf dem DATA Pin wird es auch dann nicht leuchten.

Also, braucht es ein gutes Foto von den ICs (Chips) auf der Platine, um erahnen zu können, was diese ansteuern könnten.

Nun, gehen wir mal davon aus, dass es sich um 5V LEDs handelt, dann dürften sie bei einer 12V Ansteuerung defekt gehen - gehen wir davon aus, dass das nicht passiert ist ^^

Ich sehe da zwei Kabel, einmal Input und einmal Output (nehm ich an)
Ich denke, du schließt es korrekterweise an den Input an.

DATA ist in der regel in der mitte der drei Kontakte (muss nicht, ist aber häufig so) - nun braucht es auch das richtige protokoll ... nochmal, man kommuniziert mit den LEDs, und die müssen das eben auch verstehen können.
Daher, um das eingrenzen zu können, benötigt es auf jeden fall mehr Infos.

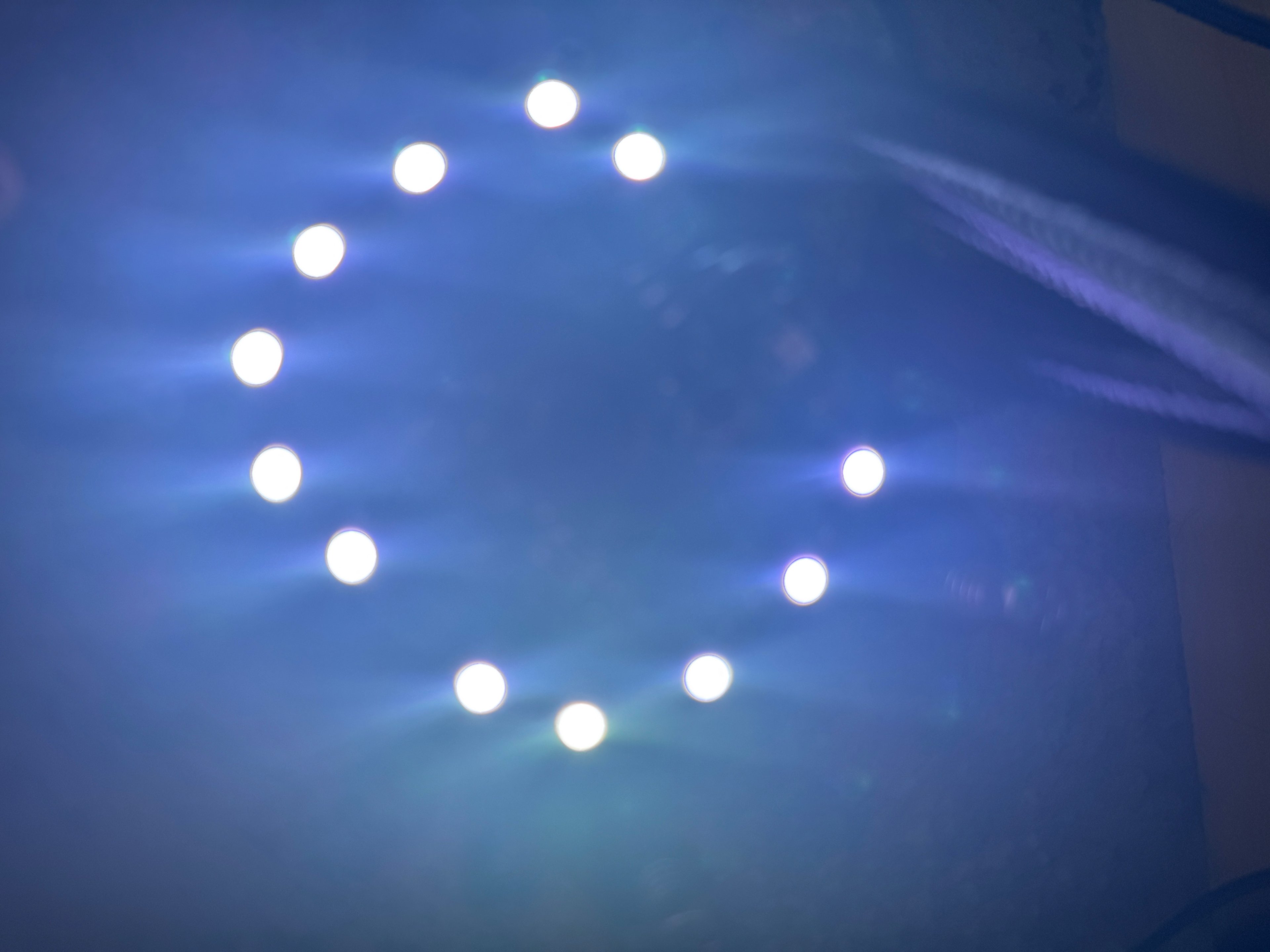

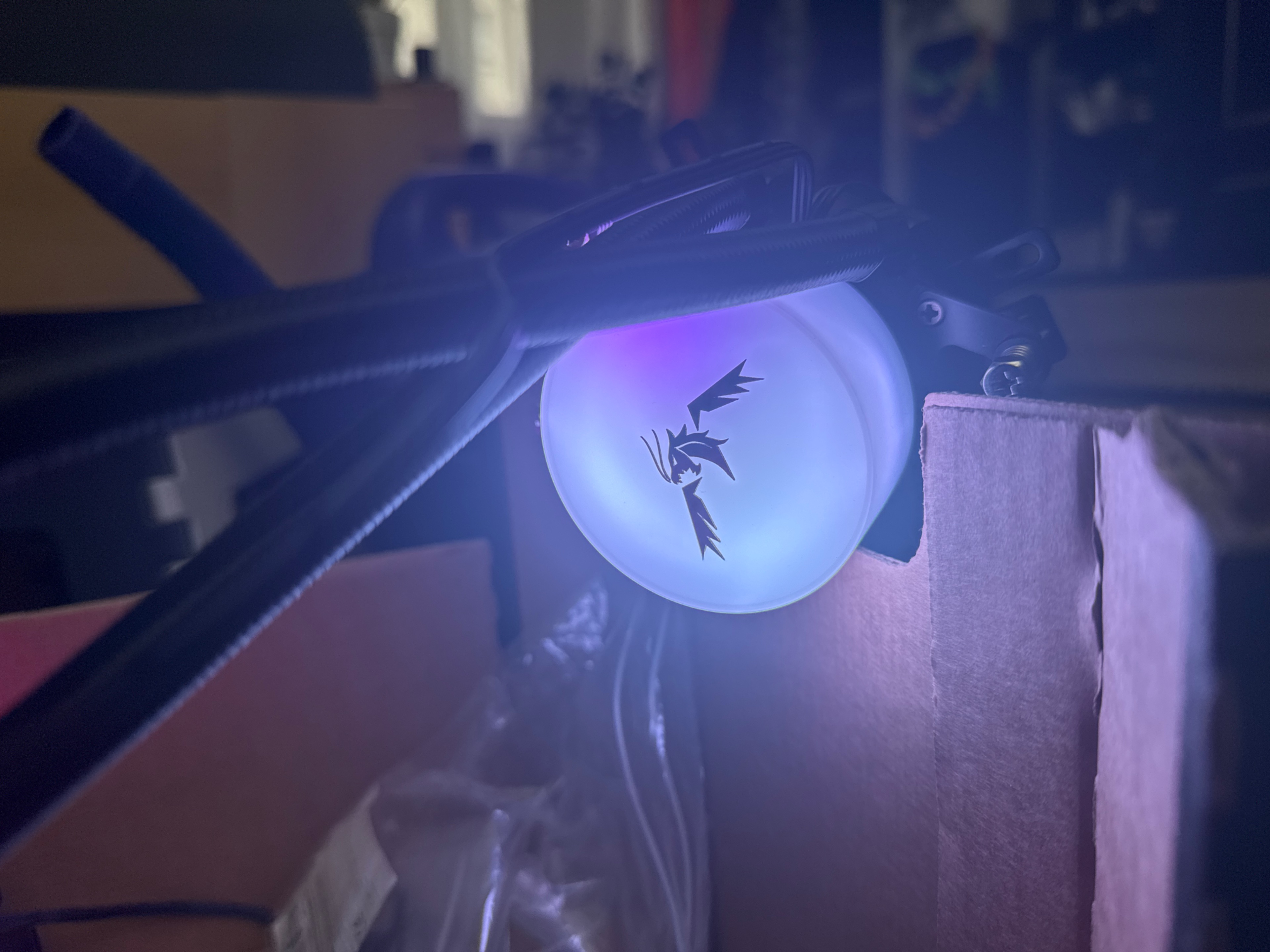

Aber die auf der Pumpe leuchten allgemein nur wenn man oft an und aus steckt, dann voll in weis
Ergänzung ()

Und das die Pumpe andere Belegung als die Lüfter hat denk mal nicht

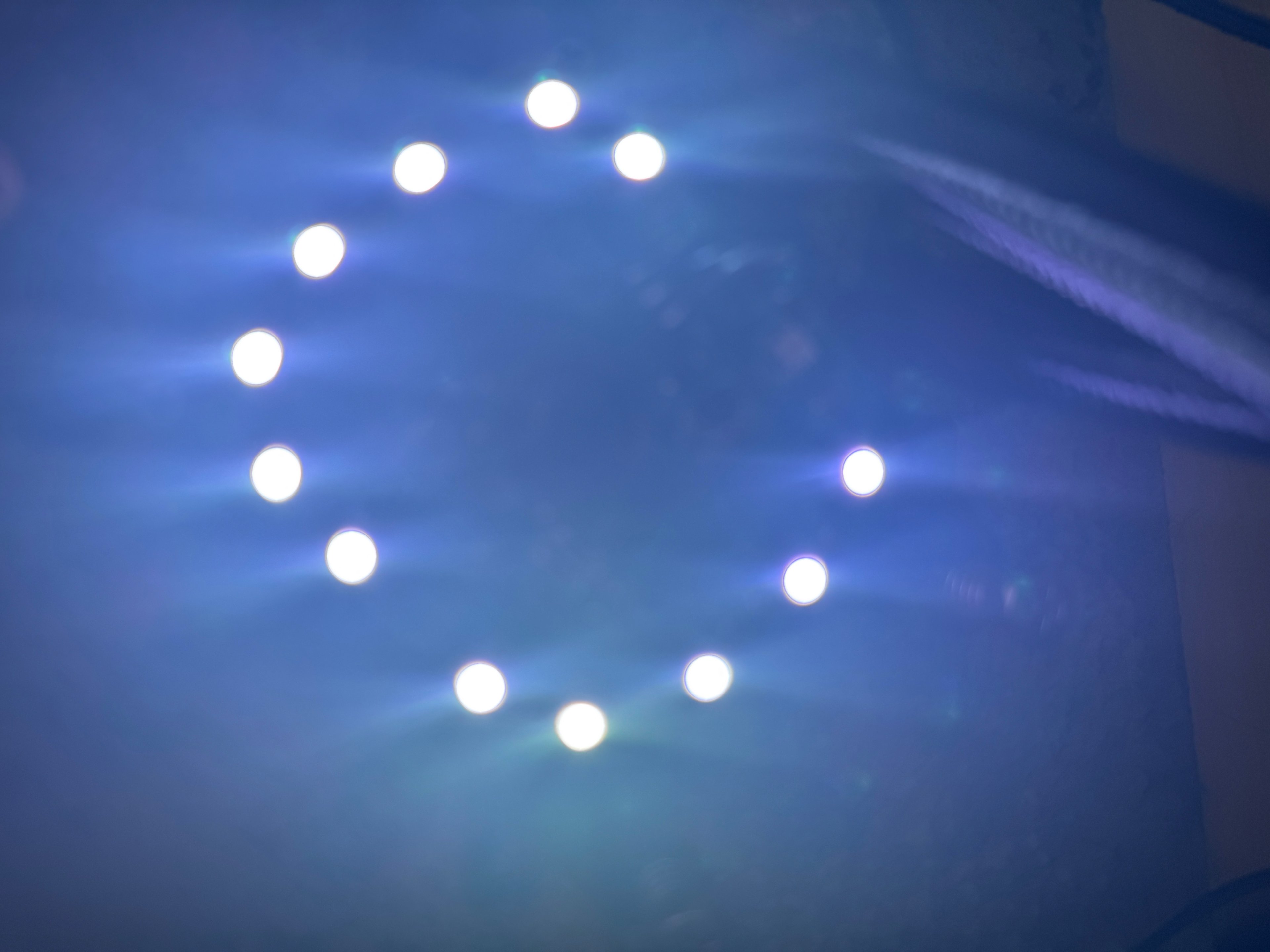

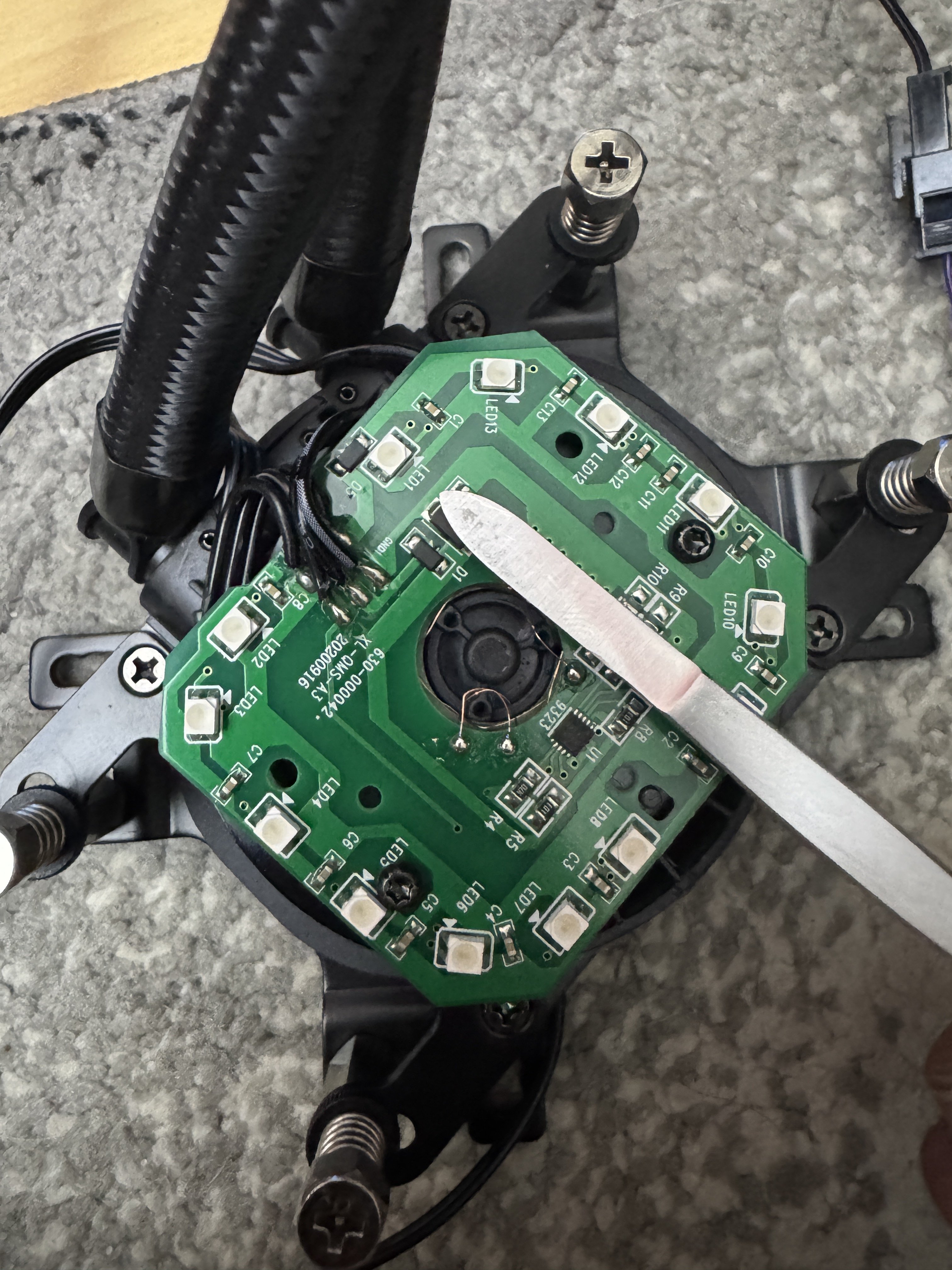

Denke led1 ist defektIMG_8421.jpeg

Zuletzt bearbeitet:
Connector: 4 pin PWM & 3 pin 5V ARGB

Steht ja unter den Specs. LED1 hast du wohl durch deine wilde Steckerei zerstört.

Die Buchse sieht aus wie Phanteks

Ja hat sie aber nicht, nur die JST Stecker, aber Belegung hab ich ja schon rausgefunden jetzt Lüfter leuchten ja, die hatten den selben Stecker nur die Pumpe leuchtet nur nach 50 mal an und aus stecken.
