Wie einen PC mit VGA an einem DVI KVM/Monitor anschliessen?

[rambodieschen]

Hallo zusammen

Ich habe ein Mini-PC mit dem Mainboard ASRock E3C226D2I (hat nur einen VGA-Anschluss), darauf läuft mit Windows Server 2012.
Die verschiedensten Computer habe ich via DVI-KVM von Aten an einen Monitor angeschlossen.
Es wird kein Bild angezeigt wenn ich den Computer mit einen VGA to DVI Adapter (Zubehör von irgendeiner Grafikarte)
http://www.tuxedocomputers.com/media/images/org/dvi_female_dsub_male.jpg
angeschlossen habe. Ich habe zwei verschiedene solcher kleinen Adapter ausprobiert.
Wenn ich den PC an einen Monitor mit einem VGA-Anschluss per VGA-Kabel anschliesse, erscheint das Bild korrekt.
Eine PCI-E Grafikarte kann ich leider nicht einbauen, da der Steckplatz schon mit einem Raid-Controller belegt ist. Würde auch unnötig Strom verbrauchen.
Soll ich mir einen solchen Adapter kaufen? https://www.hardwareversand.de/extern/50147/Club+3D+USB+2.0+DVI+(CSV-2000D).article Ich hoffe er funktioniert auch mit Windows Server 2012, laut Datenblatt geht Windows Server 2008.
Oder hat jemand schon damit Erfahrung gesammelt und kann mir eine andere Lösung empfehlen?

Danke und Gruss Roger



[BlubbsDE]

Es gibt keine generellen VGA<->DVI Adapter. Die Adapter funktionieren nur dann, wenn der DVI Port auch VGA belegt hat. DVI-I zB.

Hat der Port kein VGA, dann brauchst Du einen Konverter von VGA auf DVI. Der wandelt das analoge VGA Signal in ein digitales DVI Signal um.

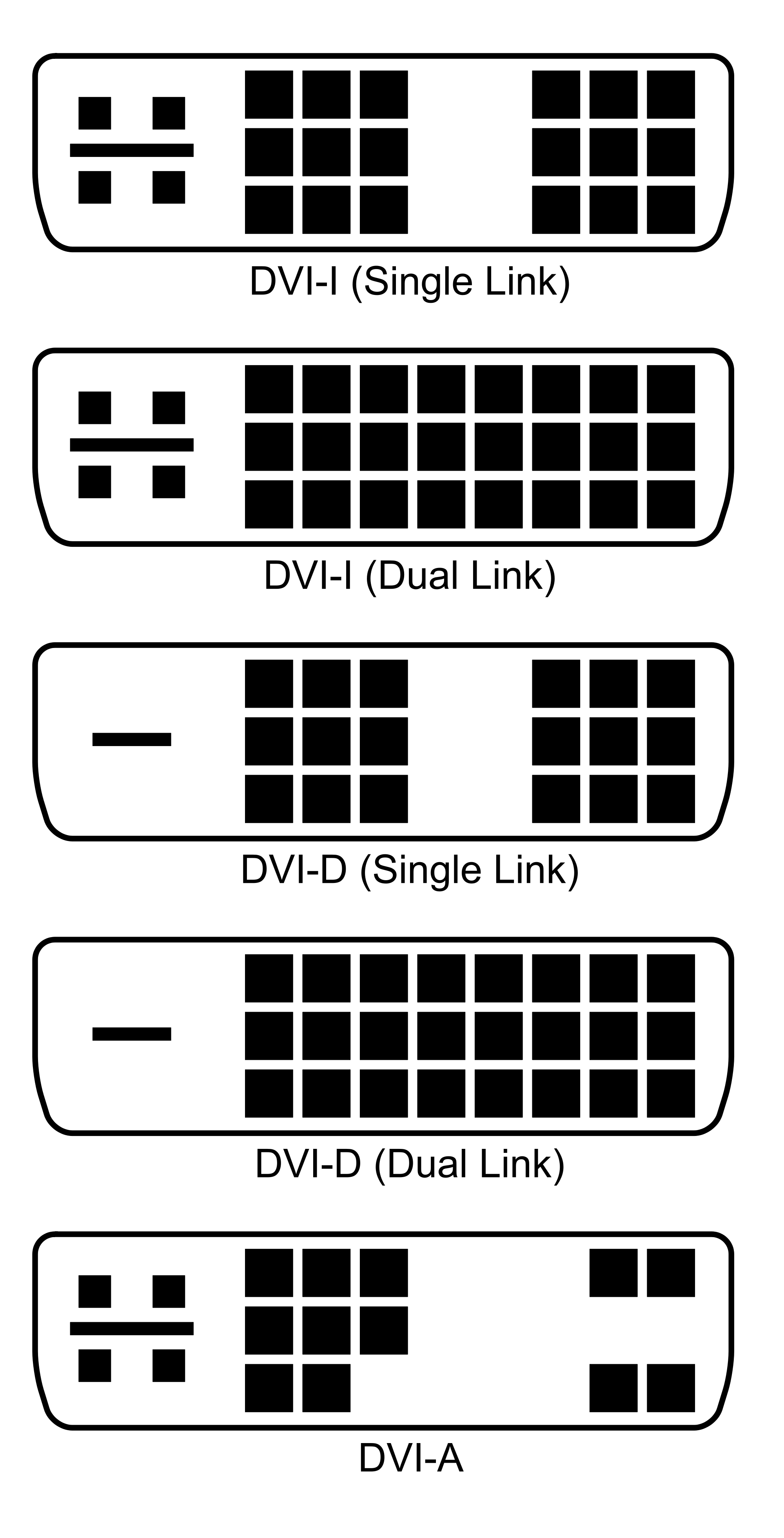

Hier eine Grafik. Man kann am DVI Port erkennen, was er kann.



DVI-I oder DVI-A brauchst Du. Das hat VGA.



[MeisterFenster]

VGA ist analog und DVI Digital, um von VGA auf DVI zu kommen brauchst du einen Aktiven Adapter der das analoge Signal in ein digitales umwandelt. So was sollte gehen: http://www.amazon.de/Ligawo-®-VGA-H...F8&qid=1412260308&sr=1-14&keywords=vga+zu+dvi

Diese kleinen Adapter von den Grafikkarten sind fuer DVI zu VGA, da der DVI-Port je nach ausfuehrung auch ein analoges Signal ausgibt.



[puri]

Die DVI-Anschlüsse sehen meist komplett aus, egal wie sie intern beschalten sind, lediglich bei vielen Kabeln kann man nach dem Schaubild gehen.

Meine Vermutung ist, dass Du nur DVI-D-KVM-Kabel hast, die leiten halt nur DVI-Signale durch, aber keine VGA-Signale. Du brauchst hier ein DVI-I-KVM-Kabel (Part-Nummer endet mit "I"), hier ein Auschnitt aus dem Manual eines Aten CS1768:


Type
Length
Part Number
USB DVI-D Single
Link
1.8 m 2L-7D02U
3.0 m 2L-7D03U
5.0 m 2L-7D05U

USB DVI-I Single
Link
1.8 m 2L-7D02UI
3.0 m 2L-7D03UI

USB DVI-D Dual
Link
1.8 m 2L-7D02UD
3.0 m 2L-7D03UD
5.0 m 2L-7D05UD



[Dunkelschwinge]

Greife per VNC, Teamviewer oder remote Desktop auf den Server zu, dann brauchst du keinen KVM Adapter



[rambodieschen]

Danke für die schnelle Hilfe.
Ich besitze ein CS1784.
Was sind eigentlich die Unterschiede zum CS1784A?



[soomon]

DVI digital and analog monitor support - fully compliant with the DVI specifications; also HDCP compliant

müsste also auch mit ner vga quelle gehen...



[rambodieschen]

Das würde dann gehen gehen auch mit den mitgelieferten DVI-D Kabeln?
http://www.aten.com/KVM/Desktop-KVM-Switches/4-Port-USB-DVI-Dual-Link-KVMP™-Switch~CS1784A.html



[puri]

Nein, mit den DVI-D Kabeln kann es nicht gehen, weil die analogen Pins nicht beschalten sind. für Deinen KVM gibt es auch keine DVI-I Kabel. Du kannst probieren, ob Du die Verbindung mit einem normalen DVI-I Kabel ( mit Adapter) hinkriegst, in dem Fall steckt der Monitorteil des KVM-Kabels halt nicht, oder Du muss schauen, ob ein KVM-DVI-I Kabel aus einer anderen Aten -Serie passt -dazu den Hersteller kontaktieren.
