12 V Lüfter auf 7 V Runterschrauben

[the.painless]

hallo zusammen,

ich hab mir ein RaidSonic Stardom Festplattengehäuse für 2 Festplatten zugelegt. nun ist der dort vorhandene 12 V YS Tech Lüfter relativ laut. und ich hab mir gedacht, bevor ich mir einen neuen lüfter zulege schraub ich erstmal auf 7 v runter.

das ganze sieht nun folgendermaßen aus. der 3 polige lüfter ist auf die platine mit den sata anschlüssen gesteckt. das stromkabel zum netzteil ist ebenfalls auf der platine allerdings draufgelötet. da das netzteil offen ist, ist jedoch das gegenstück (4polig) auf der netzteilplatine draufgesteckt.

wie muss ich nun die kabel umstecken, damit aus dem 12v ein 7v lüfter wird? hab zwar schon google gefragt, jedoch nichts aussagekräftiges für meinen fall gefunden. muss ich die stecker nur am lüfter ändern oder auch an dem stecker des netzteils oder sogar die gelöteten auf der platine?

der 3polige lüfterstecker ist gelb - rot - schwarz gesteckt

der 4polige anschluss auf der netzteilplatine +5v rot - schwarz -schwarz - gelb -12v

auf der platine der sata platten ist er wieder rum in umgekehrter reihenfolge draufgelötet:

gelb - schwarz -schwarz - rot

die sata platine ist hierbei von oben betrachtet. falls gewünscht, kann ich auch morgen noch bilder davon machen.


zusätzlich noch die frage, wie das ganze bei 5v aussehn würde.
danke schonmal für eure hilfe.



[florian.]

das ganze sieht nun folgendermaßen aus. der 3 polige lüfter ist auf die platine mit den sata anschlüssen gesteckt. das stromkabel zum netzteil ist ebenfalls auf der platine allerdings draufgelötet. da das netzteil offen ist, ist jedoch das gegenstück (4polig) auf der netzteilplatine draufgesteckt.

Wie Bitte?
Das muss doch rauchen oder^^

also vom Lüfter geht ein kleiner 3pol. Stecker auf das Mainboard?
wieso ist das Netzteil offen?
wie Kann ein Stecker aufgelötet sein?

edit: ach jetzt versteh ich es. Das ist ein Externes Gehäuse.
kannst du ein Bild machen damit man sieht was nun alles da ist.

sofern genug platz im Gehäuse ist kannst du sowas einbauen:
http://www.caseking.de/shop/catalog/Luefter/Adapter-Kabel/3-Pin-zu-4-Pin-Spannungsadapter-12V-auf-7V::175.html

Du musst den Lüfter nur Irgendwie zwischen die 12V und 5V (statt masse) hängen.
für 5V musst du ihn irgendwie zwischen 5V und masse hängen.



[Maysi2k]

Also bin zwar auch seiner Beschreibung nicht ganz schlau geworden, aber ich kenne das gehäuse,


soweit ich weis sind da 80er Lüfter verbaut...


also umstecken oder sowas würde ich dir nicht raten,


kaufe dir lieber Hochwertige Silentlüfter, oder schalte einfach eine kleine Lüftersteuerung wie z.B. von Zalman - Fan Mate 2 dazwischen... oder beides ^^



[CPat]

Ich blicke auch nicht so ganz durch aber hier mal ein Link zur 4-Pin-Belegung:
http://www.pc-erfahrung.de/casemodding0/lfter-drossel.html
Willst du deinen Lüfter langsamer, einfach entsprechend anders anschließen auf 7 oder 5V.

So ein 3-Pin-Lüfterstecker hat neben rot(+) und schwarz(-) noch einen gelbes Kabel zur Dehzahlmessung. Das ist aber zur Funktion des Lüfters oder seiner Geschwindigkeit unerheblich.



[~purplet~]

3pin kannst natürlich auch an n Molex anklemmen auf 5v, aber dazu muss der stecker ab. Alternativ gibts halt die adapter, bei meinem Noctua Kühler warn z.b. 2dabei



[the.painless]

erstmal danke für eure antworten.

also es ist ein 40x40x10mm lüfter verbaut. für eine lüftersteuerung ist jedoch kein platz im gehäuse.

um nochmal zu verdeutlichen was ich meine, ich kann die kabel an den steckern ja umstecken. jedoch ist mein problem, dass der lüfter nicht direkt am netzteil angeschlossen ist sondern eben auf der platine der zum anschließen der sata platten ist. ebenfalls ist auf dieser platine das verbindungskabel zum netzteil angeschlossen (gelötet). auf der platine des netzteils ist das gegenstück dazu mit einem 4poligen stecker draufgesteckt.

meine frage war nun halt ob ich an den steckern die kabel (is ja mit nem kleinen schraubenzieher möglich) umstecken kann und wo ich das ganze machen muss

- am lüfterstecker
- am 4pol stecker auf der netzteilplatine
- oder eben bei den gelöteten kabeln

oder ist das ganze nur möglich wenn man das lüfter kabel mit dem netzteil kabel verbindet (so wie bei dem link von CPat).
dann wird mir wohl nichts anderes übrig bleiben als nen neuen lüfter zu kaufen.

kennt da jemand nen guten leisen(!) 40mm lüfter? weil regulieren kann man diese ja nicht wenn die im externen festplattengehäuse sind (per speedfan o.ä.) oder ?!



[~purplet~]

mach mal n Foto von der ganzen Sache, klingt ja doch nicht alltäglich.

Molex anschlüsse kann man kaufen, so einen musste dir kaufen und da die kabel fest machen oder einfach rein stecken und mit KLebeband fest binden.



[the.painless]

ja mach ich dann heut abend mal. bin immo noch im geschäft



[florian.]

am 3pol. kannst du nichts machen.

du Müsstest ihn also irgendwie direkt an das Netzteil bekommen.

wenn dafür kein Platz ist dann könnte man auch ein Poti dazwischen löten.



[~purplet~]

Klar kann man das Kabel ab schneiden^^
Ist kein Thema sind ja auch 2einzelne Kabel



[the.painless]

ja nur dann bekomm ichs ja auch nich mim netzteil verbunden, da das netzteil ja an der einen seite an die platine gelötet ist. also bleibt höchstens noch der 4pol stecker (gegenstück zu dem gelöteten). hier könnte man doch die kabel tauschen oder ?!



[~purplet~]

Gibts keine 4POL Molex 12v stecker vom mainboard um Platten dran zu hängen?
da kannste die abgeschnittenen kabel dran machen, einfach einmal knicken dann halten die sich fast schon selbst^^



[the.painless]

wir reden hier von nem extenren festplattengehäuse.

da geht eben von der mainboard platine ein kabel an die sataplatine. an der sata platine wird ebenfalls der lüfter angeschlossen.
auf der sata platine ist kein zusätzlicher anschluss. auf der mainboard platine müsst ich mal kucken.



[florian.]

Stecker darfst du natürlich nicht tauschen da du sonnst falsche Spannungen an der Festplatte hättest.

aber wenn ich dich richtig verstehe hast du einen 4pol. molex Stecker (Frei?)

Dort könntest du den Lüfter an die 12V und 5V Leitung klemmen.
(Löten oder quetschen.)



[the.painless]

um das richtig zu verstehn 4pol molex stecker ist ja ein normaler stecker wie man auch die ide festplatten anschließt richtig?

davon gibt es jedoch nur 1 anschluss an der netzteil platine! könnte man das ganze vll noch mit einem y-kabel versuchen? das man das auf die netzteil platine steckt und dann daran den stromanschluss für die sata platine und an den anderen stecker den lüfter, wie oben in der anleitung beschrieben, stecken?!



[the.painless]

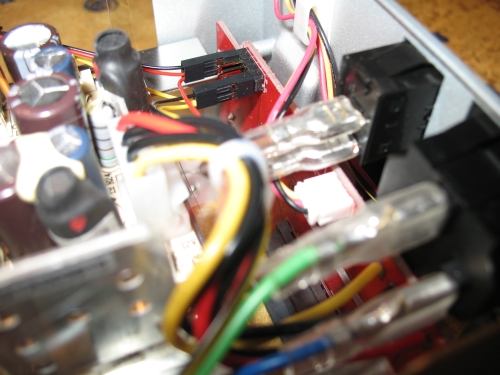

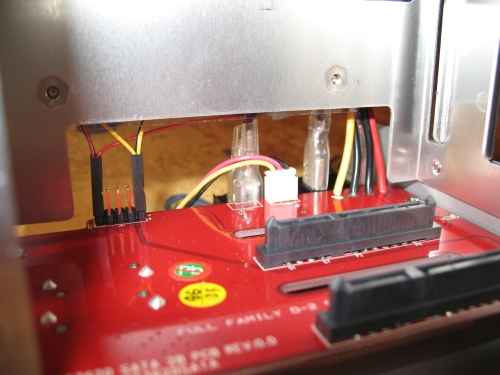

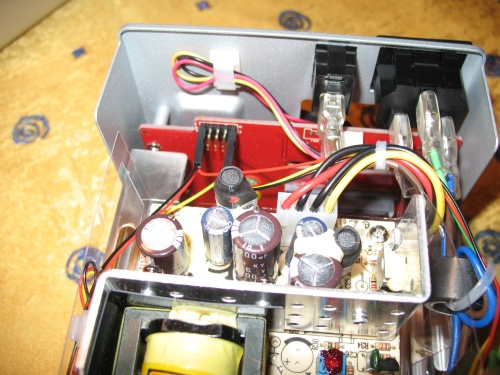

so hab hier mal ein paar bilder für euch vll hilft euch das weiter



[~purplet~]

Der Lüfter is doch garnicht fest gelötet da musste n widerstand rein löten oder adapter nutzen.



[the.painless]

das hab ich auch nie behauptet! ich sagte die stromverbindung vom netzteil zur sataplatine!

was für nen adapter müsste ich da nehmen?



[~purplet~]

Ka musste googleln, bei meinem Noctua Kühler waren 2von den Kabeln dabei...gibts also definitiv



[Robmain]

Ich will das auch machen und habe alles hier. welchen wert muss der widerstand haben, und in welche leitung muss er rein?
