2 Router und falsche IP Adressen in FritzBox (DHCP ) mit Bildern

[skorpion1800]

Hallo liebe Forengemeinde,

ich möchte gerade statische IP Adressen im Netzwerk an die Router verteilen, und eine vernünftige übersichtliche Topologie aufbauen,

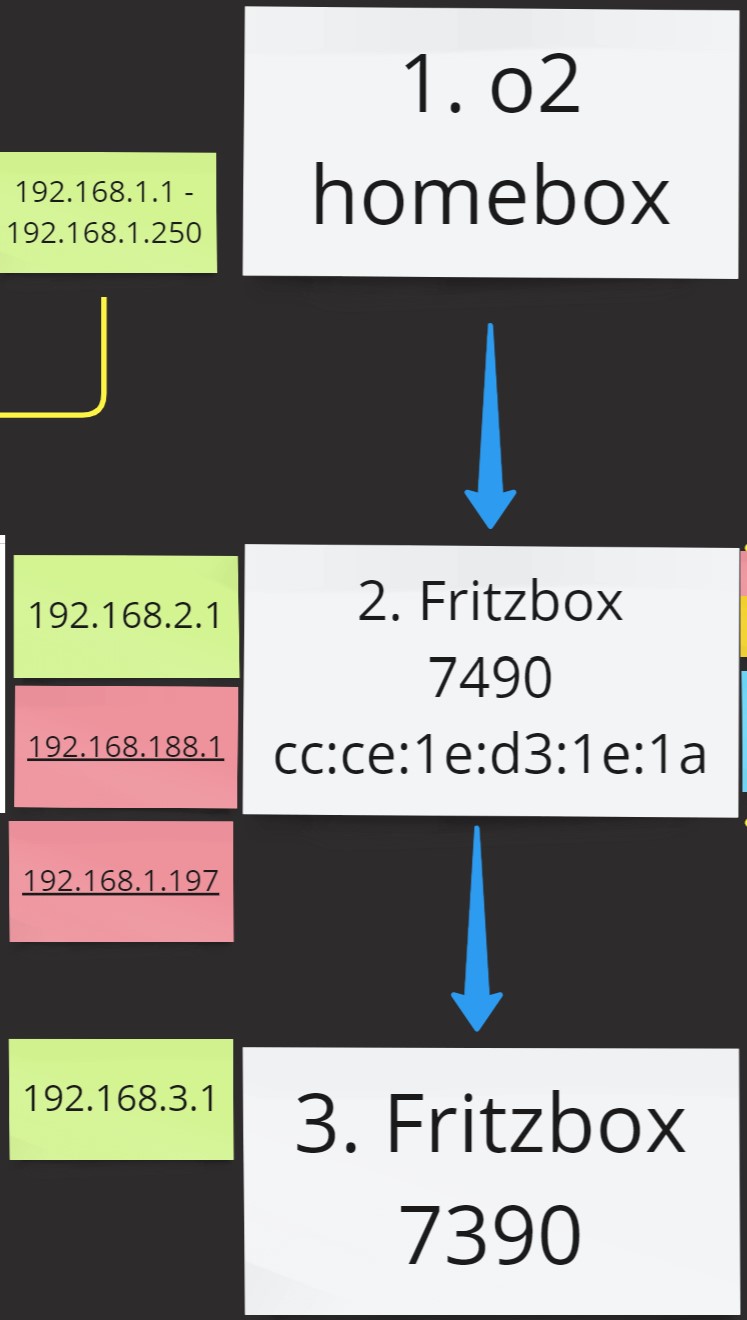

und bei BILD1 ist der NEtzwerkaufbau:

1. o2Homebox dann zu 2. Fritzbox 7490 dann zu 3. Fritzbox7390

1.1 Die Homebox hat den zu verteilenden DHCP Bereich 192.168.1.1 - 192.168.1.252
2.1 an der Fritzbox 7490 hätte ich gern den 192.168.2.1
3.1 an der Fritzbox 7390 DANN die 192.168.3.1

wie man sieht, vergibt die 1. o2Homebox eine IP-Adresse 192.168.1.197 an die 2. Fritzbox 7490
Im Browser wie man jeweils sehen kann, hat diese aber die 192.168.188.1 ( Punkt 3. )

Wo genau liegt jetzt da der Fehler und das Problem?



[DLMttH]

Wenn die 7490 und 7390 als Router arbeiten (was in einem Heimnetz ziemlicher Quatsch wäre, lieber IP-Client und den FB von Hand die 192.168.1.2 und 192.168.1.3 vergeben), dann hast du WAN-seitig eine IP-Adresse, welche vom jeweils vorgelagerten Router vergeben wird und intern (LAN-seitig) eine zweite IP-Adresse aus einem anderen Bereich, nämlich standardmäßig bei FB die ...188.1.

Du hast bei diesem Netzaufbau dann jeweils NAT zwischen den Netzbereichen, was extrem ineffizient und wenn es alles ein Netz sein soll, absolut nicht wünschenswert ist. Also erst klären, ob du überhaupt separate Netzbereiche haben willst, ansonsten die 7390 und 7490 als IP-Client einrichten, dann bekommst du ein effizientes Heimnetz mit nur einem Router zustande, mit einem Netzbereich und einem DHCP-Server. Der DHCP-Server im IP-Client-Modus ist auf der 7390 und 7490 dann abgeschaltet.



[chrigu]

Welcher Grund hast du dafür?
du musst, falls du 3 getrennte Netze haben willst, den wan Port (lan1) bei beiden FRITZ!Boxen nutzen und und entsprechend die Fritz konfigurieren. (Routen von fritz1 zu fritz2 zu hauptrouter, falls du darauf zugreifen möchtest) und bei wanport Nutzung allen die Gateway-ip der Hauptbox nehmen um überhaupt ins Internet zu kommen.
die 188 ist der gastzugang (lan4)



[skorpion1800]

Wenn die 7490 und 7390 als Router arbeiten (was in einem Heimnetz ziemlicher Quatsch wäre, lieber IP-Client und den FB von Hand die 192.168.1.2 und 192.168.1.3 vergeben), dann hast du WAN-seitig eine IP-Adresse, welche vom jeweils vorgelagerten Router vergeben wird und intern (LAN-seitig) eine zweite IP-Adresse aus einem anderen Bereich, nämlich standardmäßig bei FB die ...188.1.

Du hast bei diesem Netzaufbau dann jeweils NAT zwischen den Netzbereichen, was extrem ineffizient und wenn es alles ein Netz sein soll, absolut nicht wünschenswert ist. Also erst klären, ob du überhaupt separate Netzbereiche haben willst, ansonsten die 7390 und 7490 als IP-Client einrichten, dann bekommst du ein effizientes Heimnetz mit nur einem Router zustande, mit einem Netzbereich und einem DHCP-Server. Der DHCP-Server im IP-Client-Modus ist auf der 7390 und 7490 dann abgeschaltet.

Ja, Fritzbox7490 hat ein Gast-Wlan Netz, und bei mir Fritzbox 7390 möchte ich noch Firewall, Proxmox, Server etc. einrichten, und von der o2Homebox kommt das internet vom Vermieter rein...
NAT schaltet man nur ab, indem man die Fritzbox als IP-Client einrichtet?

Welcher Grund hast du dafür?
du musst, falls du 3 getrennte Netze haben willst, den wan Port (lan1) bei beiden FRITZ!Boxen nutzen und und entsprechend die Fritz konfigurieren. (Routen von fritz1 zu fritz2 zu hauptrouter, falls du darauf zugreifen möchtest) und bei wanport Nutzung allen die Gateway-ip der Hauptbox nehmen um überhaupt ins Internet zu kommen.
die 188 ist der gastzugang (lan4)

Also ja, das Internet der vorherigen Box, geht immer in den Port 1 der nächsten.
Ich möchte ja auf jeden Router zugreifen wollen, und die alle unabhängig haben.

Die Gate-IP der ersten Hauptbox ( in dem falle o2Homebox ) oder der nächst höheren / näheren der Hauptbox?



[DLMttH]

Wenn es irgendwie performant sein soll, überleg dir was Anderes. Gerade die 7390 hat eine erschreckend niedrige NAT-Leistung, wenn das Gerät wirklich als Router arbeiten soll, dann wird der Netzbereich damit sehr langsam.

Wie gesagt, überleg dir genau, welche Bereiche wirklich voneinander getrennt sein müssen. Und verzichte auf die Trennung und verwende das vorhandene Netz/IP-Client, wenn es nicht notwendig ist.



[chrigu]

Gateway ist der Zugang zum internet also bei jeder Fritz die ip der homebox.
Du musst dich entscheiden. Mit diesen router ist ein spezifischer Zugang nicht möglich. Entweder können alle (über entsprechende Routen) zum anderen Netzwerk zugreifen, oder keiner. Oder du stellst alles ins selbe subnetz (statt jedem sein subnetz) um überall zugreifen zu können.
für gezielter Zugriff auf die Oberfläche der Router sind FritzBox nicht geeignet. Vielleicht wäre microtik eine bessere Wahl, damit kannst du vlan aufziehen und spezifische Verbindungen erlauben(Zugriff auf die Router) oder nur einen Drucker für alle berechtigen.



[xxMuahdibxx]

Alles ins gleiche Subnetz... Sonst sehen sich Geräte hinter den einzelnen fritten nicht.

1.box 192.168.1.1
Dann 1.2 dann 1.3

DHCP von 20-255

Fertig ist man...

Im Bereich von 2-19 kann man dann feste IP s vergeben.



[skorpion1800]

Ja ok, das heißt 1 Subnetz von dem Homebox
dann 2.Router Fritzbox7490 IP Adresse automatisch beziehen, weil, DHCP ja dann Homebox ist, und diese vergibt?
Sprich, hier muss keine IP Adresse manuell vergeben werden, weil man dies dann über die Homebox macht?

Alles ins gleiche Subnetz... Sonst sehen sich Geräte hinter den einzelnen fritten nicht.

1.box 192.168.1.1
Dann 1.2 dann 1.3

DHCP von 20-255

Fertig ist man...

Im Bereich von 2-19 kann man dann feste IP s vergeben.

weil dies vergibt man ja dann nicht weiter von Fritzbox7490 zu (3.)Fritzbox7390? und macht man dann direkt über Homebox, weil die IP Clienten das Netz nur erweitern, aber selbst keinen IP Adressraum zur Verfügung stellen?



[xxMuahdibxx]

Natürlich müssen dann alle weiteren Geräte DHCP aus haben..

Was du konfiguriert hast ist eine Router-Kaskade kann man nutzen um untereinander unsichtbare Netzwerke zu erzeugen.

Sieht man aber doch auch jetzt schon in der Fritzbox Übersicht.



[skorpion1800]

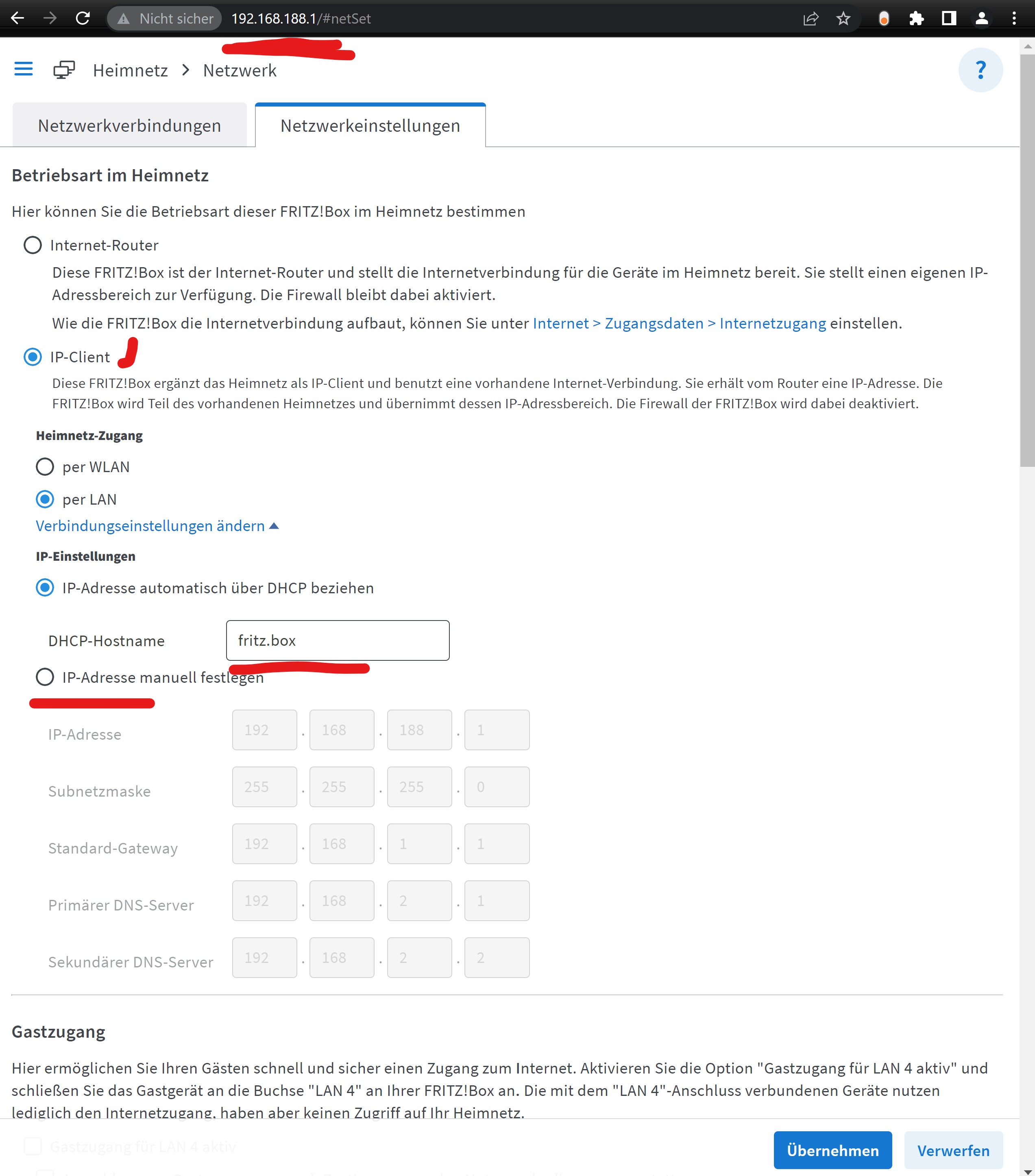

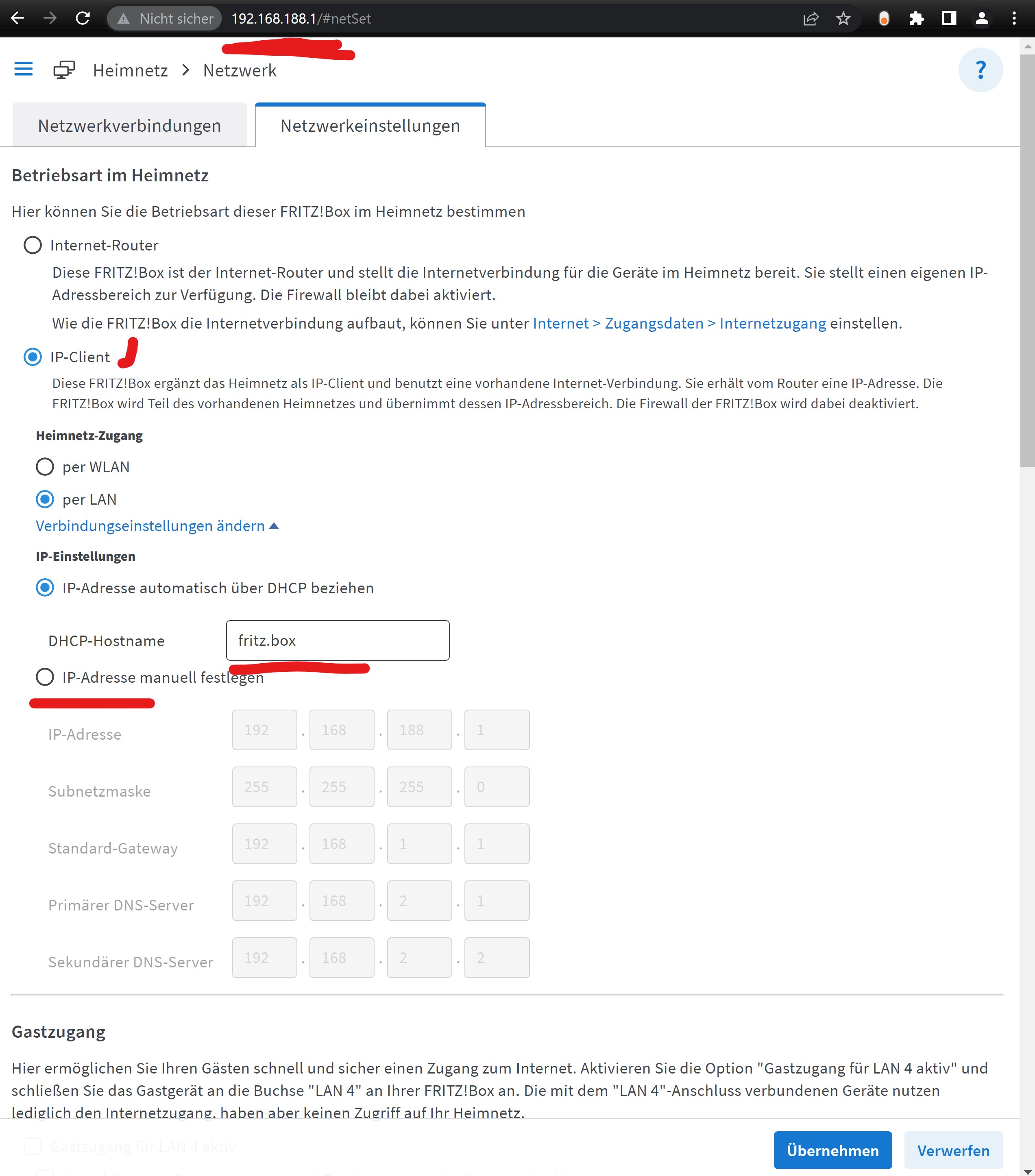

Frage noch, wenn DHCP-Hostname fritz.box ist...
dann wäre dies doch falsch, weil es ja die Homebox ist, oder in wie weit verhält es sich da mit der Bezeichnung dahinter?



[chrigu]

Das regelt der DNS Server deines Router
