nun zeige ich euch mal unsere neuen Kühler fürs EVGA P55 FTW 200
der Entwurf des NB/SB Kühlers sah zuerst so aus
musste nach der ersten Anprobe der Plexidummys eine weitere Aussparung hinzufügen
und die Gravuren habe ich etwas reduziert...
kann man hier gut sehen warum:
hier ist er schon fertig und Finn baut den Kühler grade zusammen:
der NB/SB Kühler funktioniert wie unser letzer MSI 790FX fullcoverblock:
(das Bild ist von dem LUXX User Schlingel_INV)
er benutzt die Wärmeleitfähigkeit des Kupfers
Die SB hat nicht viel Wärmeleistung und so reicht eine Kupferbrücke locker aus.
Wenn dann wäre auch nur Platz für einen Kanal gewesen, was man hier sehen kann
Dann hätte einer der Anschlüsse unten zwischen den Grafikkarten sitzen müssen.
Der Platz für die Spannungswanderlkühler war auch nicht grade großzügig bemessen, also musste ich wegen den G1/4" Anschlüssen in die Höhe bauen -.-
Zumindest konnte ich so oft verwendete Deckel weiterbenutzen..
das spart nicht nur Nerven ^^ und gibt ein einheitliches Bild
jedoch hätte ich lieber Finns neue tolle Deckelkreation untergebracht
PWM026 und 027 für ein 780i FTW mit einem Deckel mit Überbau und komplett aus einem Stück
benötigen "nur" 13mm Kupferbreite mit innenliegendem Kanal und Struktur
Beim P55 FTW hatte ich leider nur 7mm Breite zur Verfügung :'(
was sich EVGA bei den P55 NB Befestigungen denk weis ich auch nicht
so viele Halteschrauben gabs noch nie an einem Kühler,..
******************************************

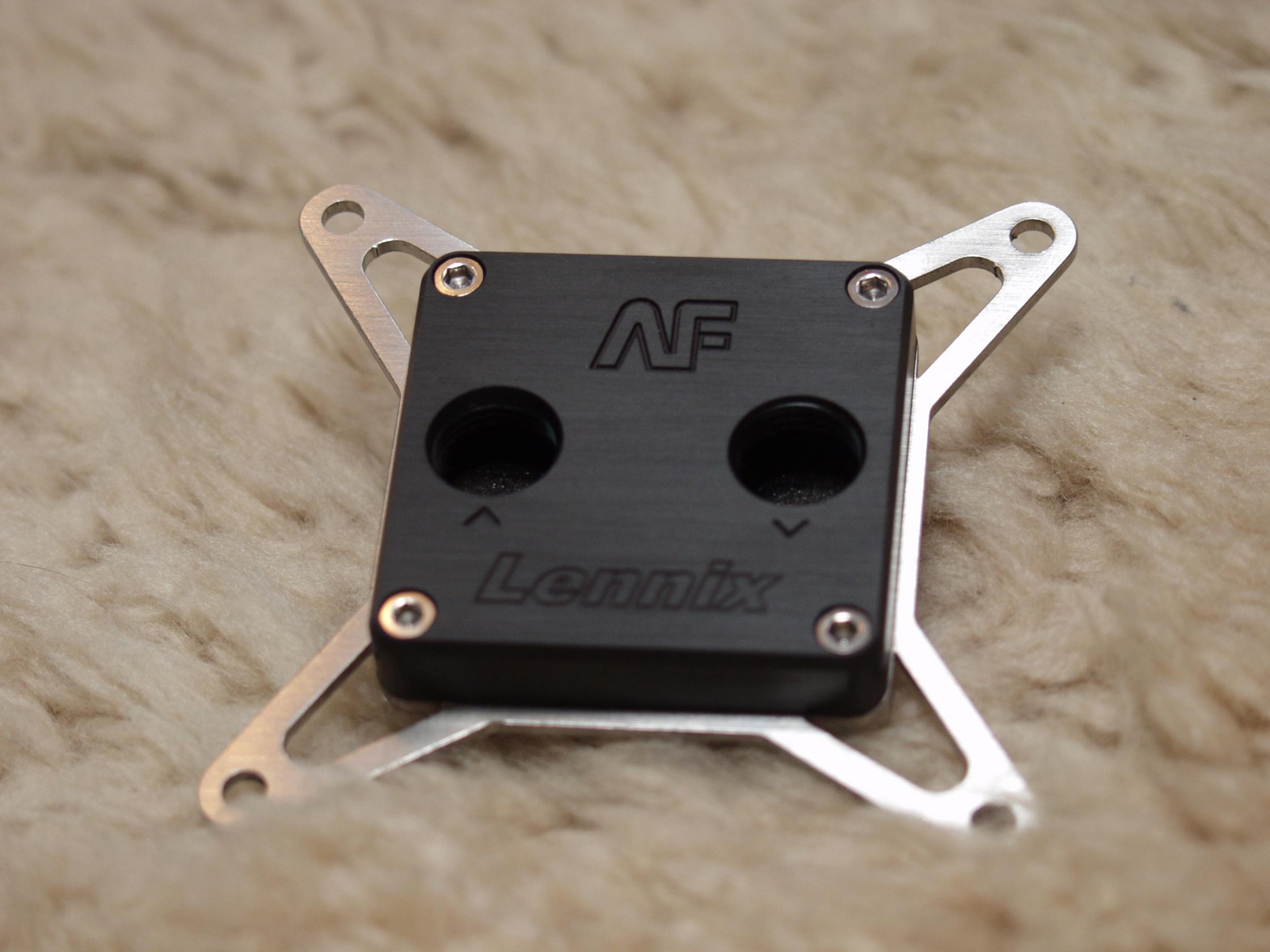

hier noch ein paar Impressionen mit 13mm Dangerden Tüllen
finde das ist ein sehr gutes Bild geworden
selbes Bild mal in waagerecht
http://www.anfi-tec.de/forenbilder/P55/8.JPG
et voilà
die Spannungswandlerkühler passen wohl auch auf das normale EVGA P55 FTW
wer sonst noch ein P55 EVGA hat was kein ftw ist der kann ja mal hiermit http://www.anfi-tec.de/EVGAP55skizze.pdf sein Glück versuchen ^^
werde mir wohl mal ein fotozelt zulegen müssen,..schrecklich dunkle Bilder sind das geworden -.-
tut mir leid
