Guten Tag CB Gemeinde,
Ein weiteres Projekt hällt Einzug in die Liste der Projekte, die hier auf ComputerBase vorgestellt wurden. Da dies mein erstes "richtiges" Projekt ist (habe vorher nur einen PC in einen Baumarktkofer gebaut ;) ) bitte ich um Gnade beim Bewerten des geschriebenen Artikels.
Fangen wir mit dem Titel an, so wie es sich gehört:

Vulture_Culture prodly presents
a Schrumpfkopf Production

Dark Liquid Micro
MiniITX watercooled gaming System

Um was geht es?

Einfach gesagt um den Aufbau eines zum Spielen geeigneten PCs im MiniITX Vormat. Dieser sollte schön kompakt sein, da sich mein Tower PC, an welchem ich im Prinzip alle elektronischen Aufgaben verrichte, die ich erledigen muss, sehr untransportabel ist. Für LAN-Partys ist das ein ganz schöner Akt, jenen jedes mal unterm Schreibtisch hervorzuholen :D

Welche Komponente werden verbaut?
Zum Einsatz kommen:

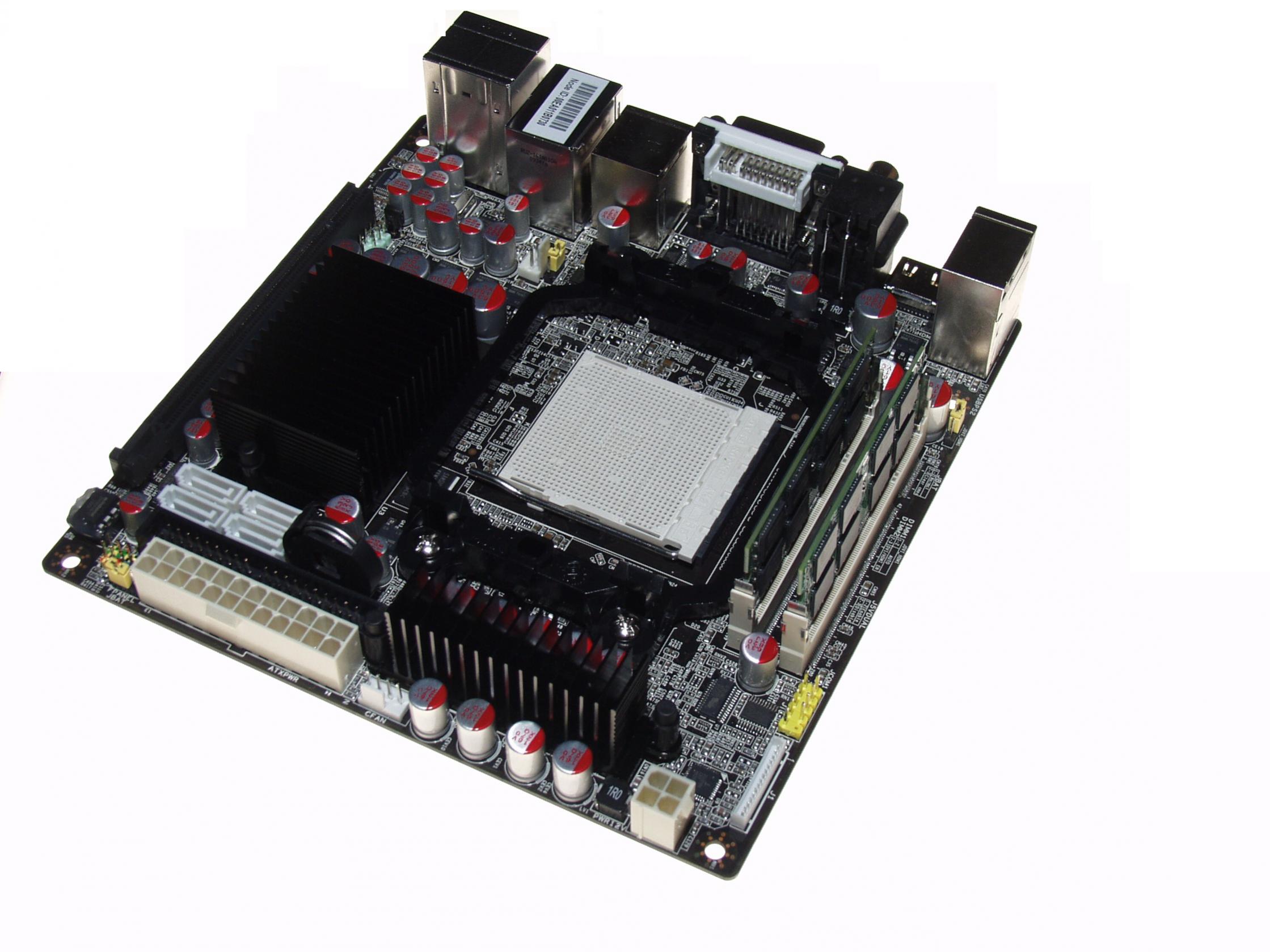

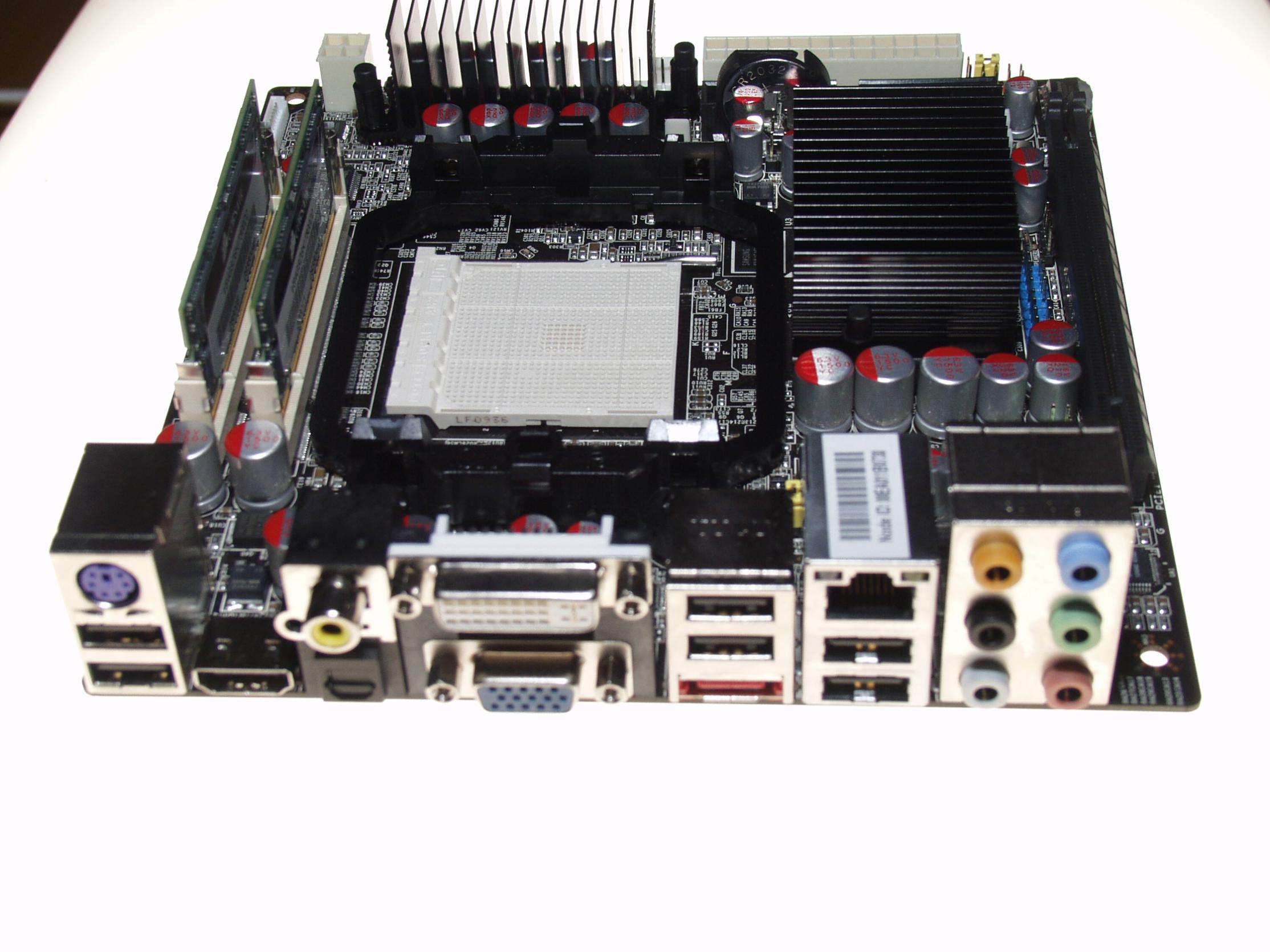

  • Mainboard: J&W MINIX-780G-SP128 Link zur Herstellerseite
  • Ram: 4 GB SO-DIMM von Corsair Link

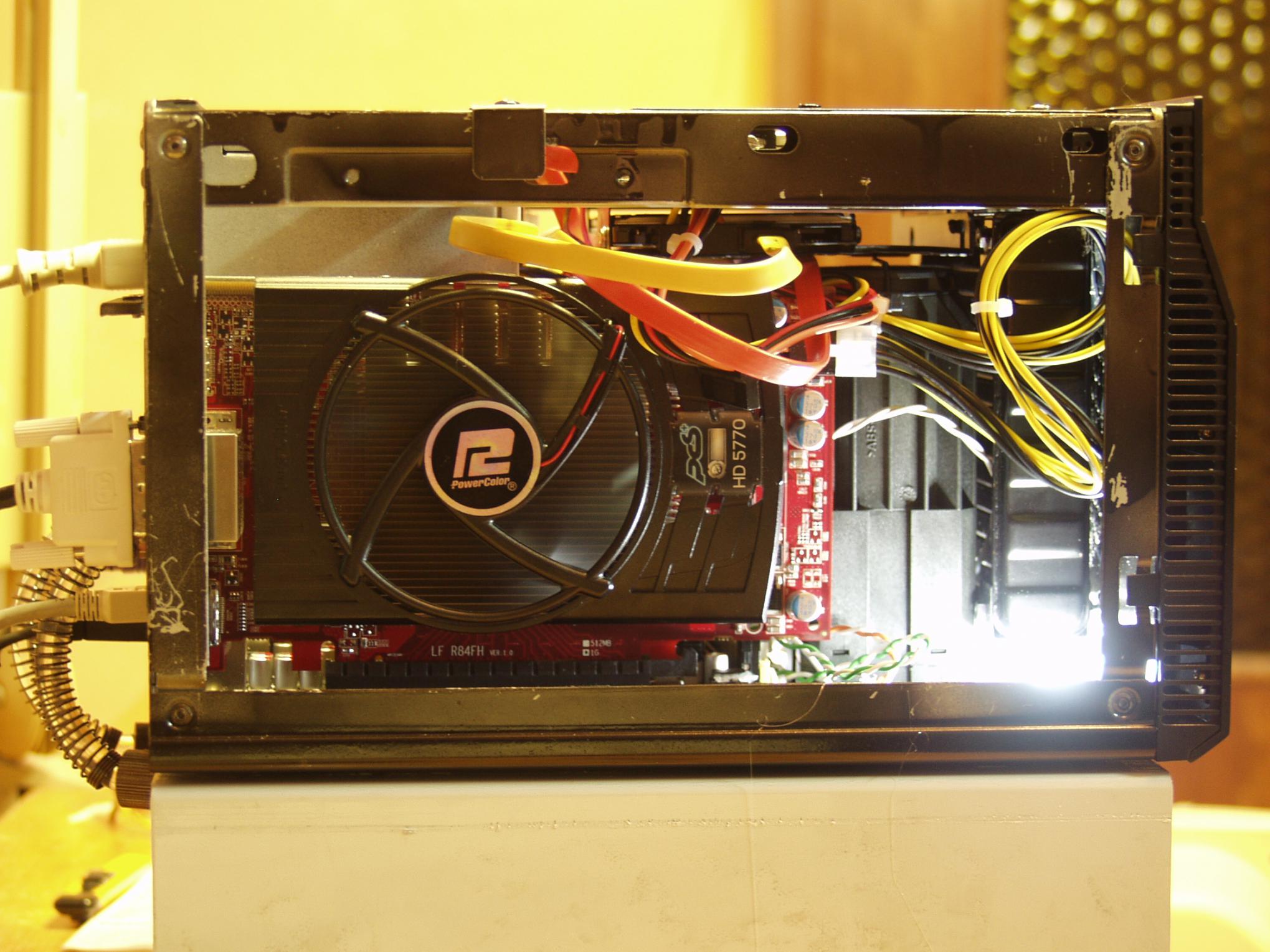

  • Grafikkarte: Radeon HD 5770 (Powercolor PCS+)
  • CPU: AMD Phenom II X4 945 Link
  • Gehäuse: Silverstone Sugo SG06 Link
  • PSU: 300 Watt Silverstone SFX PSU
  • DVD: SLIM Noname DVD Brenner
  • HDD: 2,5" Western Digital 500GB Link


Wie wird das ganze Gekühlt?
Mit Wasser :lol:
Durch unser geniales Wasserkühlungsforum bin ich überhaupt erst auf die Idee gekommen, PC Komponente, die sonst den Hitzetod sterben würden, da sie in MiniITX Gehäusen zu wenig Luft bekommen würden, via H2O zu kühlen. Alle Wasserkühlungsteile, die ich bestellt habe, habe ich hier in diesem Wahrenkorb nochmal zusammengefasst *Klick*

Was wird gemoddet/verändert?

  • Schriftzug und Embleme auf die Seiten des Gehäuses bringen
  • Löcher für den 240er Radiator auf dem Dach bohren

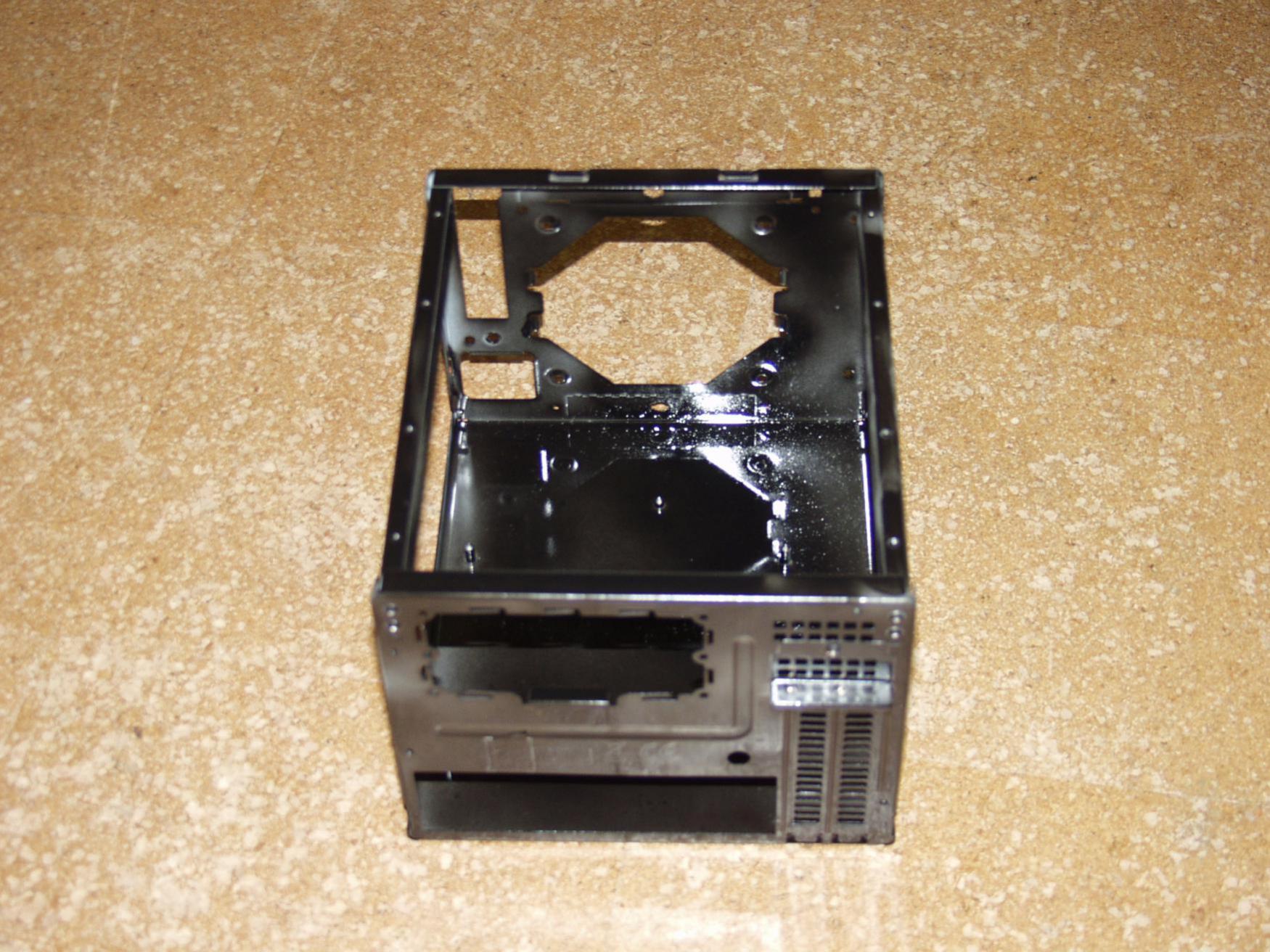

  • Rückseite schwarz veredeln
  • Irgendwie die Rückseite des PSUs schwarz lackieren (wie auch immer ich das anstelle)

wie teuer ist der ganze Spaß?
teuer :freak:

Bildquellen von Inspirationsprojekten:
*Klick*

Nur um euch einen groben Überblick zu verschaffen.

Ich habe schon angefangen zu arbeiten und werde die Ergebnisse meiner Arbeit einfach einmal in Bildform hochladen, denn Bilder sagen ja bekanntlich mehr als 1000 Worte :p
Da eine meiner Autoritäten grade die Kammera konvestiert hat, müsst ihr leider bis heute Abend auf die bilder warten. Kommentare, Fragen und Anregungen könnt ihr aber schonmal gerne da lassen :king:

Mfg,
Vulture_Culture

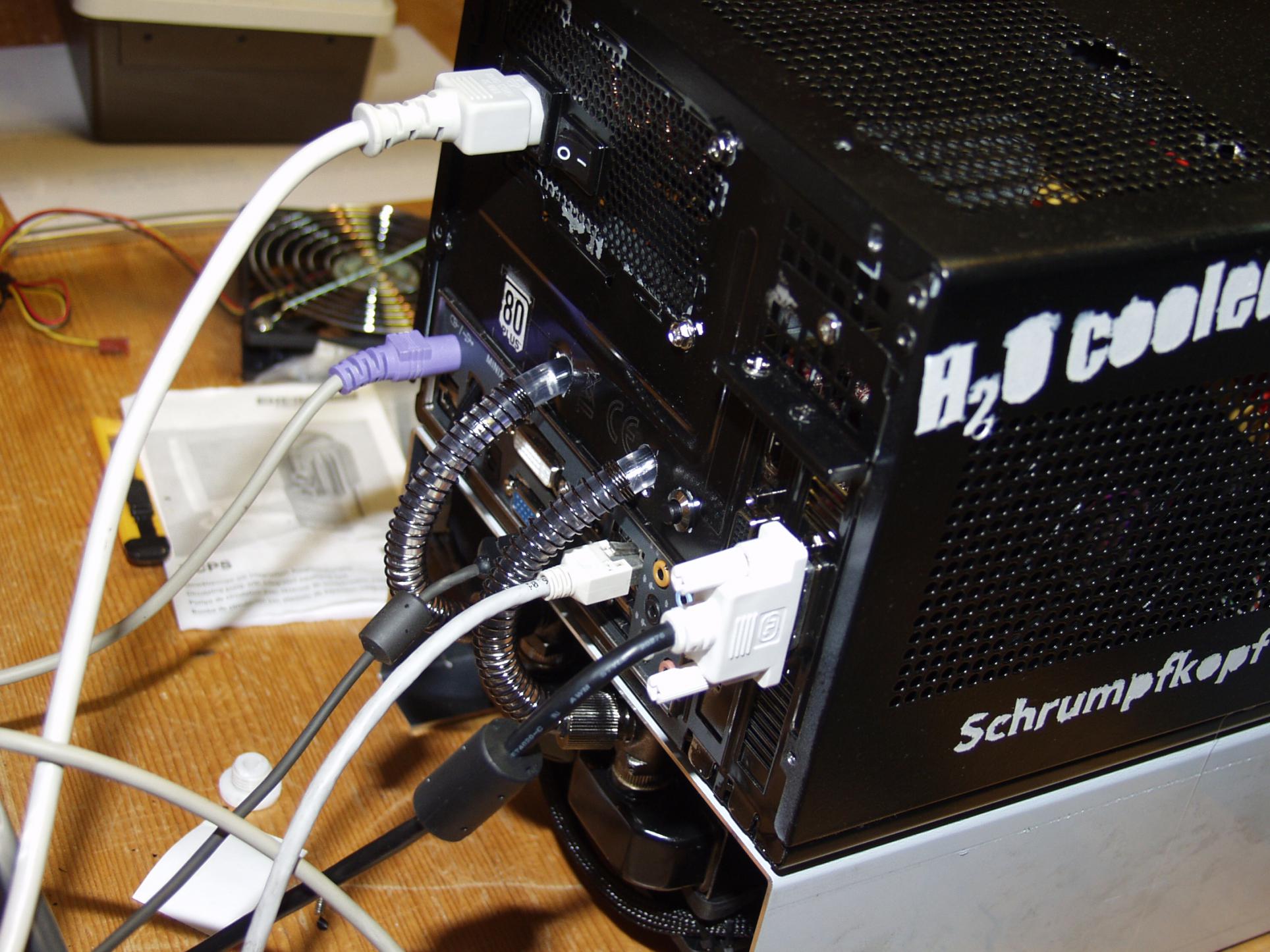

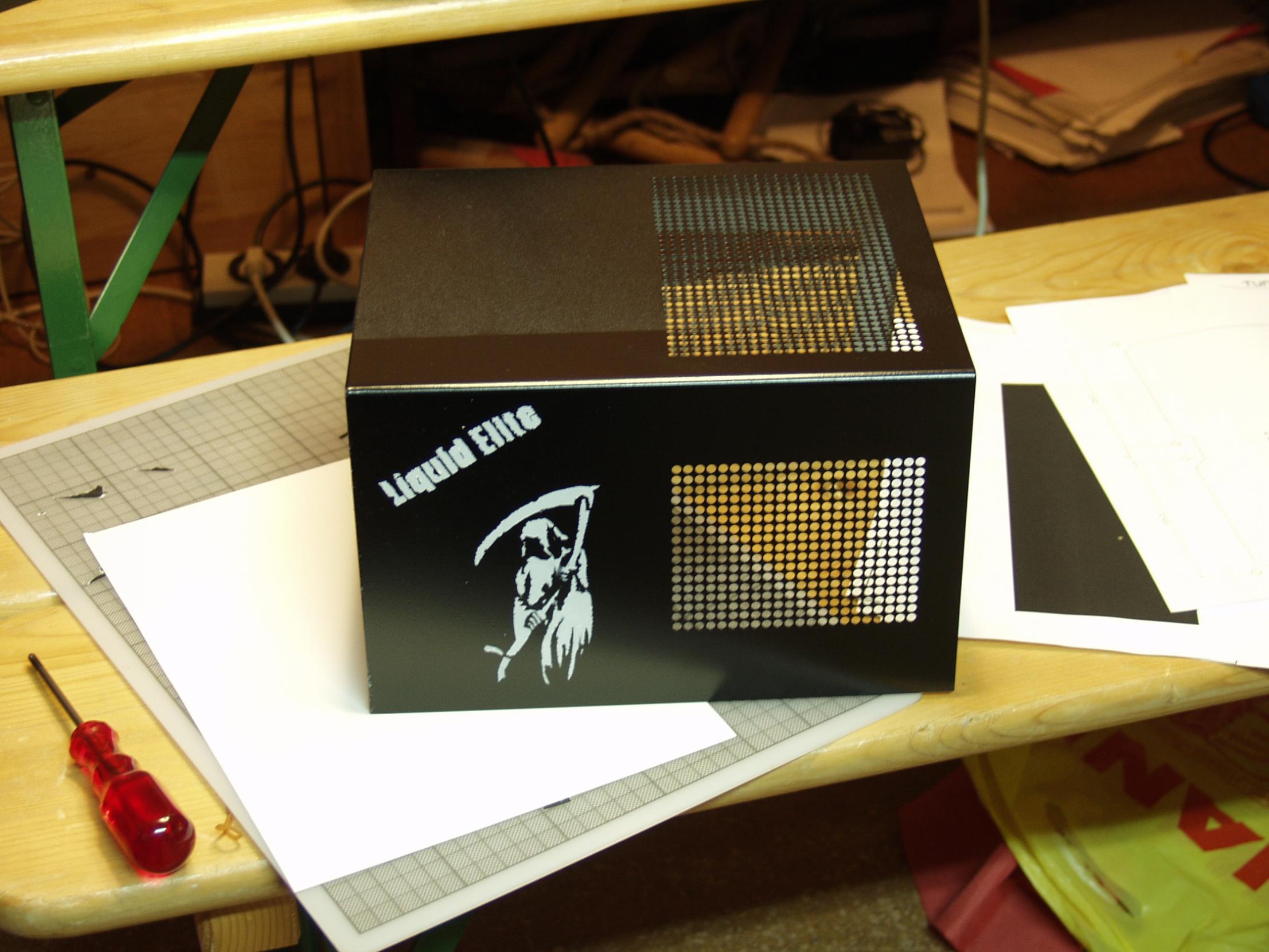

EDIT: So jetzt haben wir auch ein paar Bilder drin. Das Emblem mit dem Tod ist, wie man auf einem der Bilder sieht, via Schablone aufgesprayt (schweinearbeit) :freak:

EDIT2: Alle Bilder befinden sich jetzt hier unter diesem Einleitungspost. Falls dieser Thred noch etwas größer werden sollte wird so die Übersichtlichkeit erhallten.


Anhänge

Zuletzt bearbeitet:

-curuba-

Lt. Commander
Dabei seit
Mai 2008
Beiträge
1.301
Schöne Idee..ich hoffe auf viele weitere Bilder und wünsche eine gute Umsetzung sowie viel Erfolg!

Aber...was bitte hat der Sensenmann da verloren?:freak:


Vulture_Culture

Lt. Commander
Ersteller dieses Themas
Dabei seit
Jan. 2008
Beiträge
1.307
Symbol für die häufigen Tode, die meine Kontrahenten auf den LANs virtuell sterben werden :baby_alt:


Vulture_Culture

Lt. Commander
Ersteller dieses Themas
Dabei seit
Jan. 2008
Beiträge
1.307
Danke dir ;)

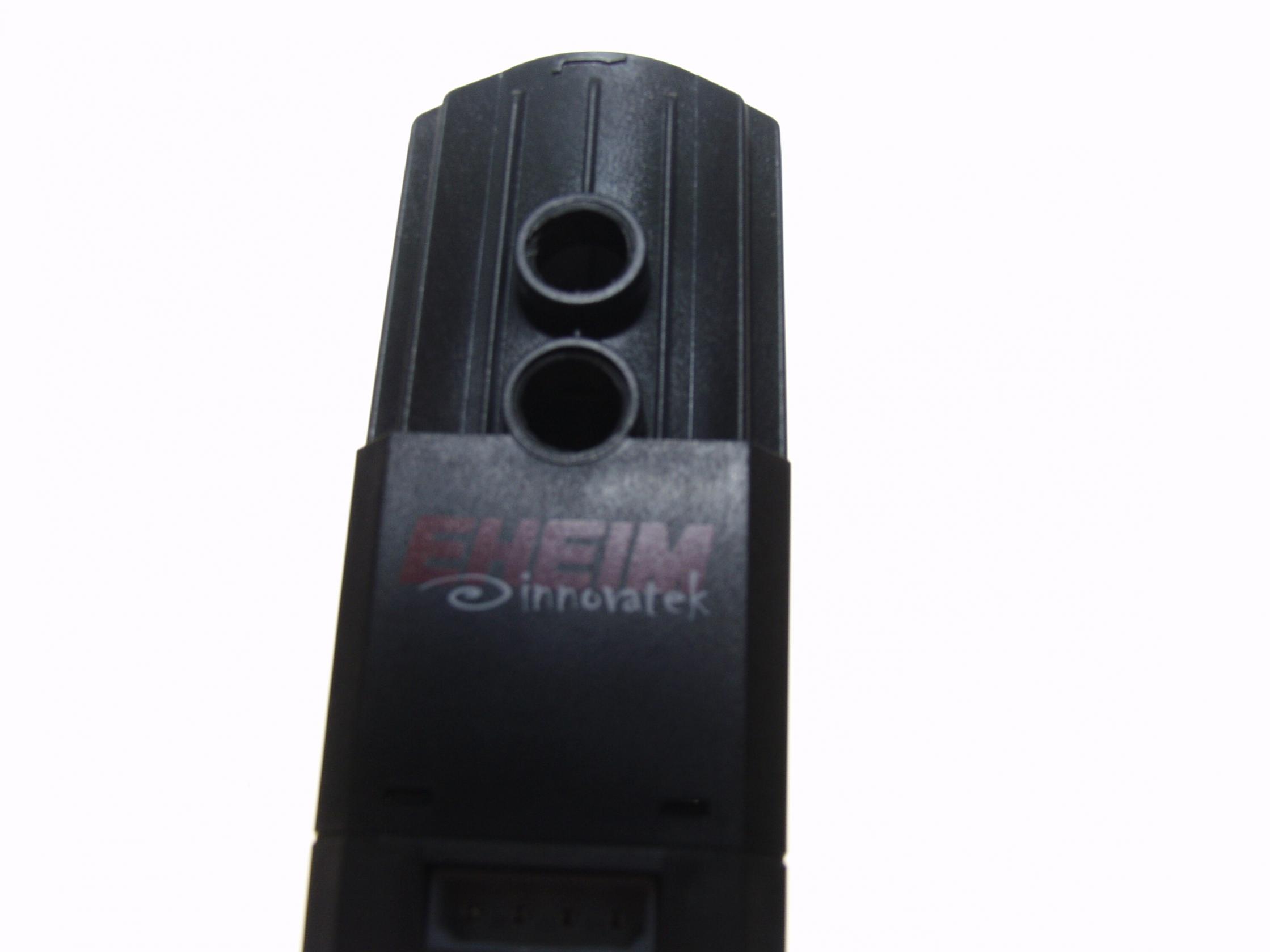

Aufgrund von Lieferengpässen bei der Pumpe dauert es wohl noch eine Weile, bis das Wakü Zeug bei mir ist :(


ds master

Lt. Junior Grade
Dabei seit
Nov. 2006
Beiträge
328
Schaut ja net aus...
*ABO*


AmiGo|!CS!

Commander
Dabei seit
Nov. 2009
Beiträge
2.592
SchönSchon, das du jetzt auch ein Projekt am Start hast.

Sehr geile Idee mit der Schablone..schaut richtig richtig gut aus!!
Aber warum Liquid Elite und nicht Dark Liquid Micro


Vulture_Culture

Lt. Commander
Ersteller dieses Themas
Dabei seit
Jan. 2008
Beiträge
1.307
Die Idee für den Titel kam mir erst kurz vor dem Erstellen des Threads. Da das Gehäuse schwarz ist, musste ich das irgendwie in den Ttiel mit einfließen lassen. ;)

So immernoch keine E-Mail von Aquatuning.de die lassen sich da echt Zeit :(
Heute gehts erstmal zur Bank zwecks Bargeldes, vielleicht bestelle ich heute schon die HDD und das Laufwerk, mal schauen. Eine Seitenwand muss noch bearbeitet werden, was heute wohl auch noch in angriff genommen wird.

EDIT: So Festplatte und DVD Laufwerk sind bestellt. Sind einmal die Hitachi HTS545050B9A300 und als Laufwerk kommt das Samsung SN-S083B zum Einsatz.
OS ist Windows 7 64 Ultimate btw.

EDIT 2:

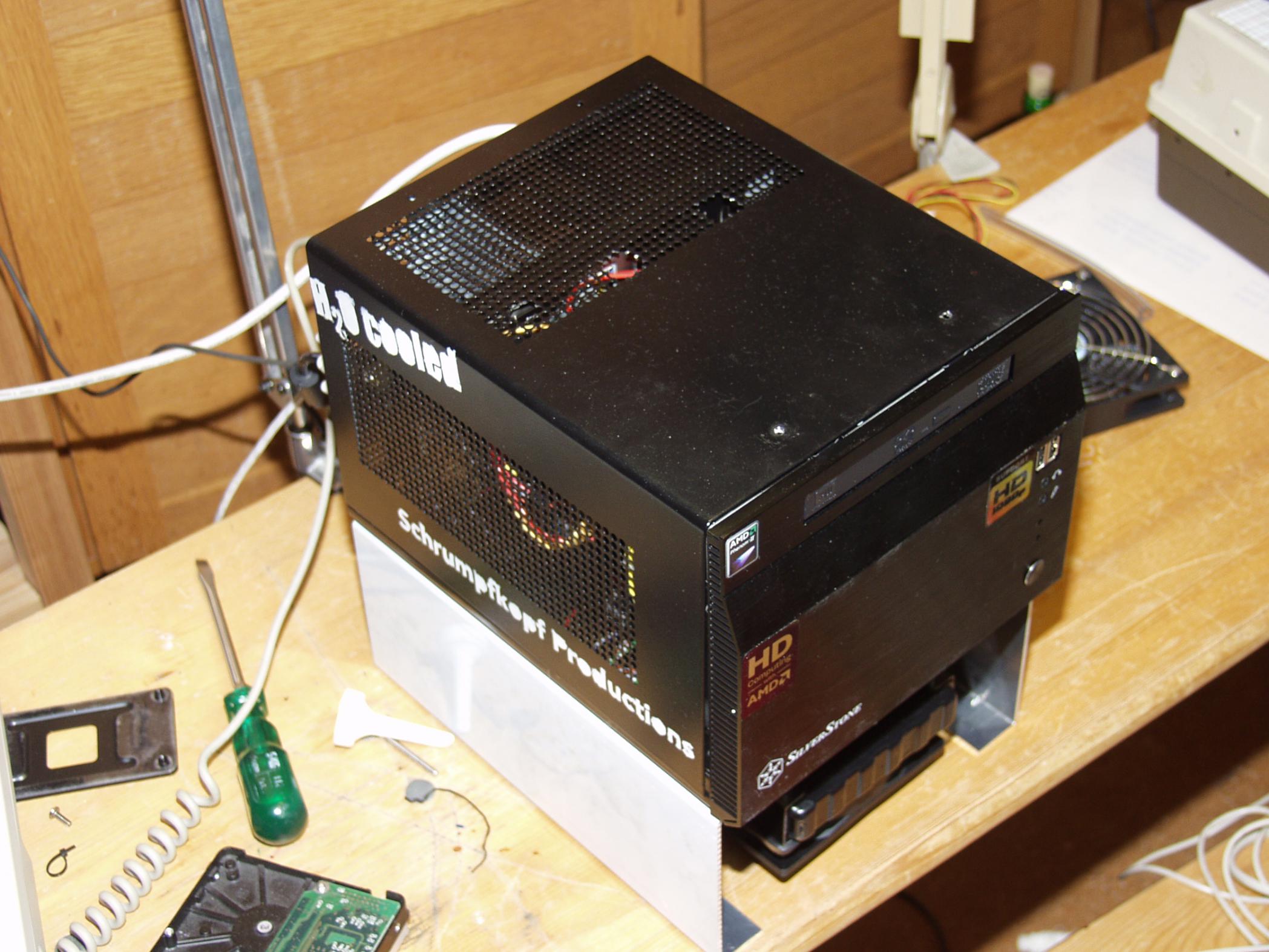

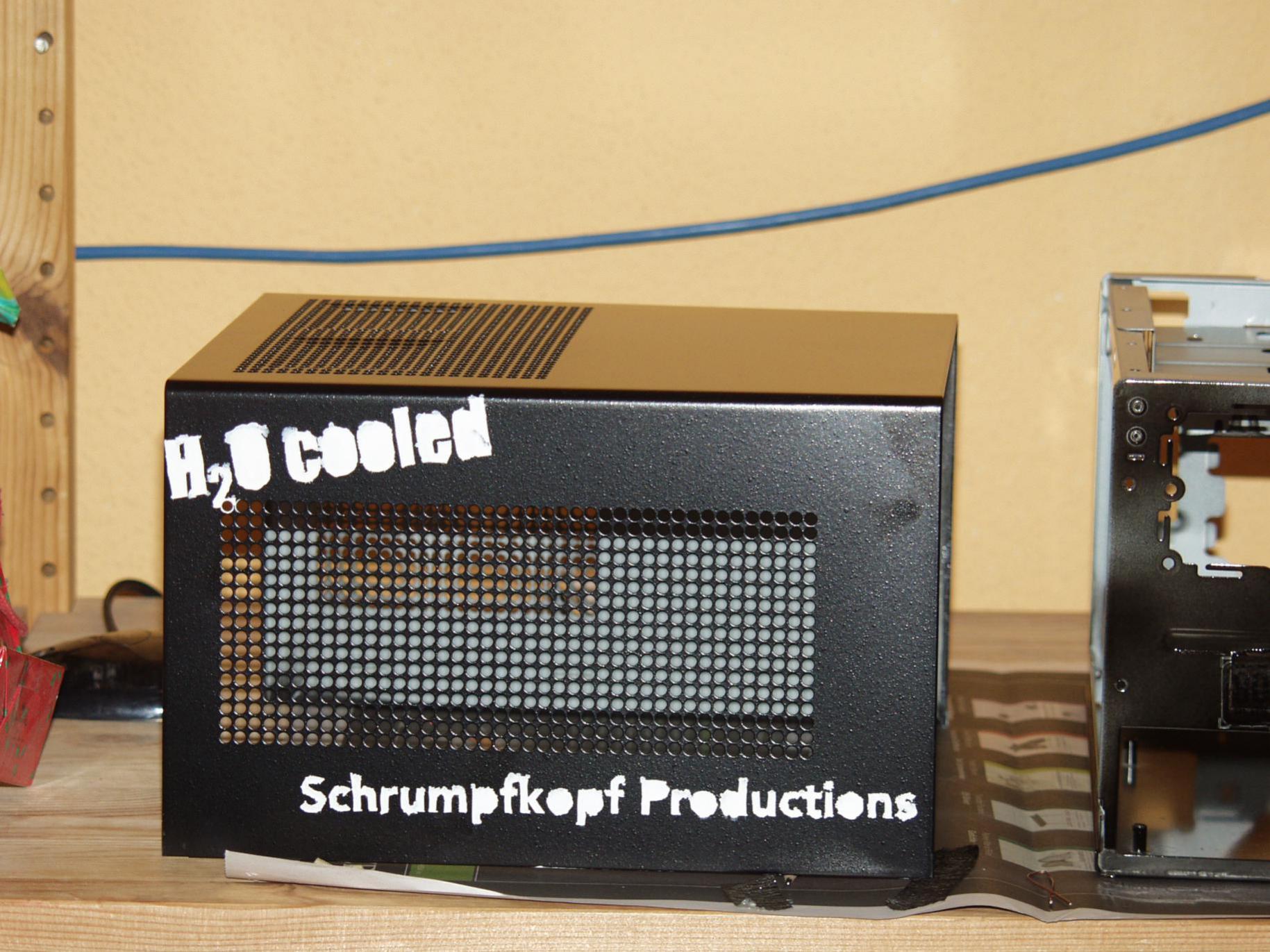

Heute nachmittag die andere Seite gemacht, was aber leider dazu führte, dass die Farbe verleif und deswegen jetzt am Rand der Schrift unschöne Ränder zu sehen sind. Morgen werde ich wohl die zwischenräume bei den Buchstaben nochmal mit schwarz nachziehen oder abkratzen. Falls das Resultat nicht befriedigend sein sollte, kommt das ganze Teil zum Tampondrucken oder gleich zum Pulverbeschichten.

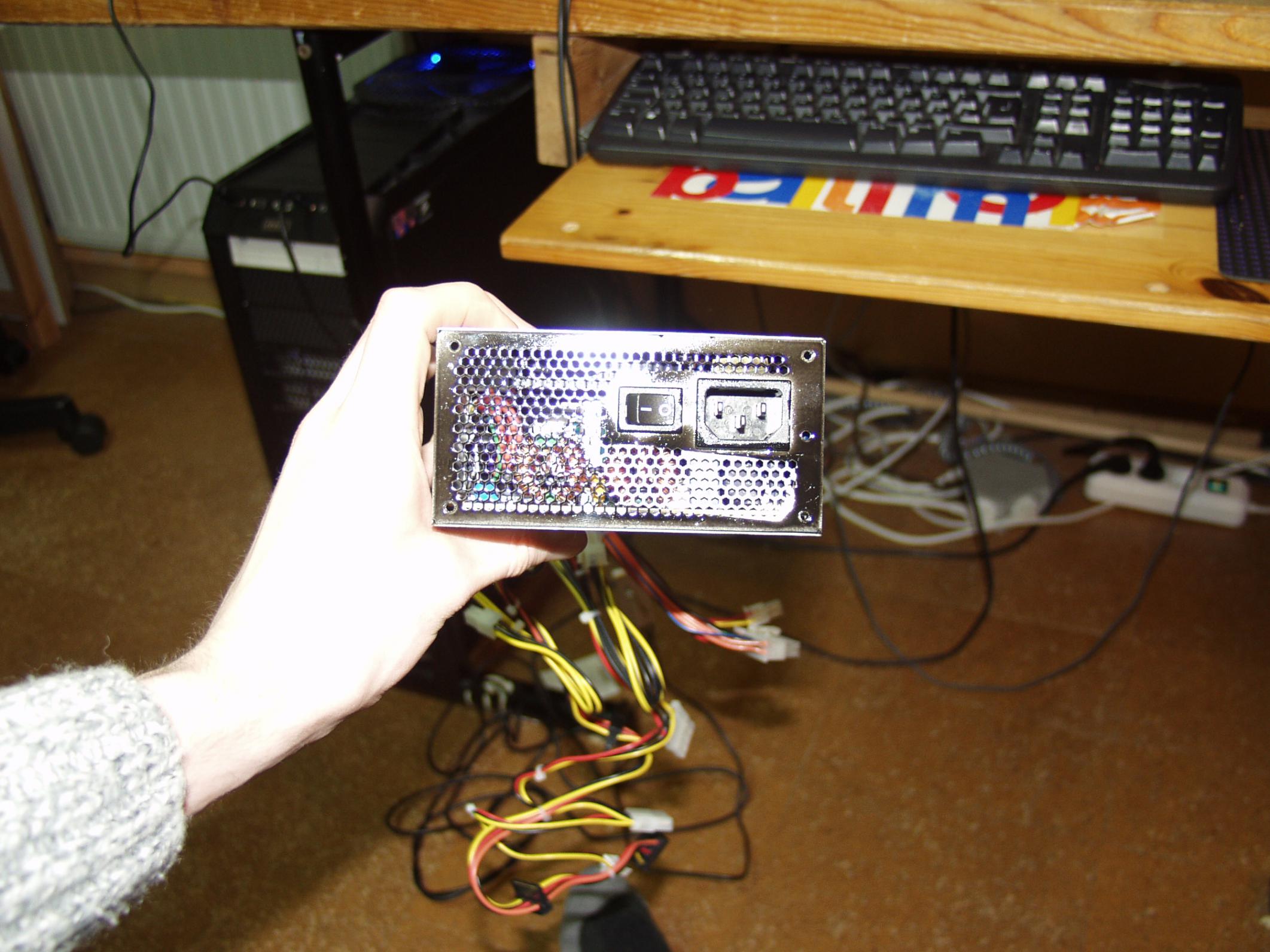

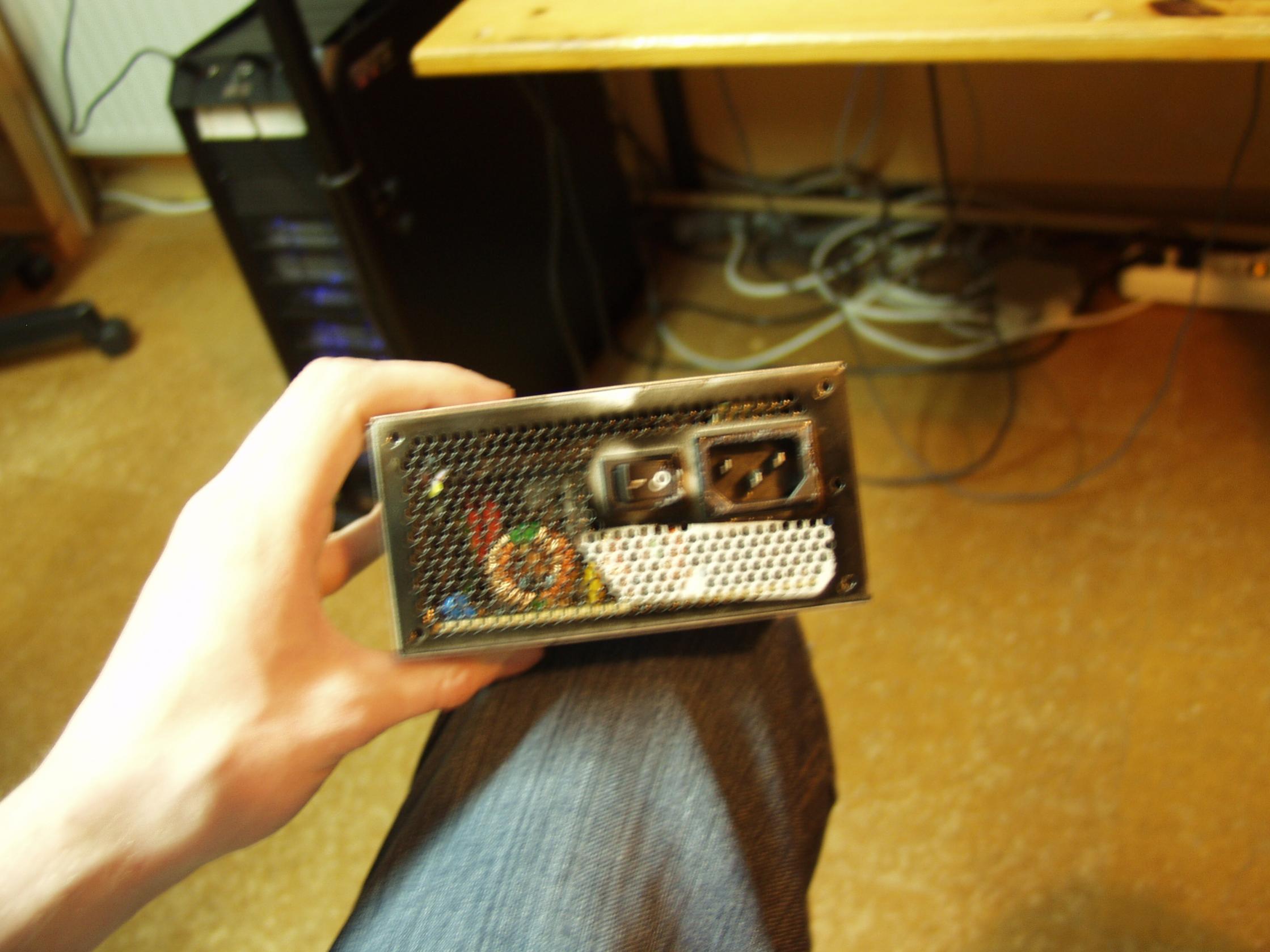

Hat jemand eine Idee, wie ich das Netzteil lackieren kann (dabei geht eis eignetlich nur um das Siebblech am hinteren teil) wie man auf den Bildern unschwer erkennen kann, ist das momentane ergebniss sehr bescheiden :(
Sry, für die schlechten Fotos, aber hier gibt es grade essen und meine Autoritäten sehen es gar nicht gern, wenn man dazu zu spät kommt, sonst hätte ich noch eben schnell das Statif aufgebaut. Obwohl das eine Foto der PSU verschwommen ist, kann man dort den Farbkontrast am besten erkennen.
Freue mich auf Antworten
Vulture_Culture

Zuletzt bearbeitet:

AmiGo|!CS!

Commander
Dabei seit
Nov. 2009
Beiträge
2.592
Sehr cool, mir gefällt dieser etwas verwaschene Look, schaut gut aus. Irgendiwe rau passend zu dem Case


Vulture_Culture

Lt. Commander
Ersteller dieses Themas
Dabei seit
Jan. 2008
Beiträge
1.307
Meint ihr, dass ich das so lassen sollte, oder duch lieber zum Drucken schicken?

EDIT: Grade Mail von AQT erhallten:
Sehr geehrter Herr Schrumpf,

der von Ihnen bestellte Artikel 49053 ist derzeit nicht verfügbar.
Sobald wir alle bestellten Artikel auf Lager haben geht Ihre Bestellung in den Versand.
Für eine Änderung Ihrer Bestellung nehmen Sie bitte Kontakt mit uns auf.

Voraussichtlicher Liefertermine: 22.01.2010
Da ich ab dem 25.1. auf Skifreizeit für 11 Tage verweilen werde, gibts bestimmt erst ab diesem Datum neues von mir. Bis dahin kommen aber noch die HDD und das Laufwerk ins Case ;)

Zuletzt bearbeitet:

AmiGo|!CS!

Commander
Dabei seit
Nov. 2009
Beiträge
2.592
Also ich würds so lassen, wenns dir gefällt, ich fins gut so, wenn du jedoch klare Kanten und Linien haben willst, dann musst du das anders lösen


Vulture_Culture

Lt. Commander
Ersteller dieses Themas
Dabei seit
Jan. 2008
Beiträge
1.307
Okay

Ei ei ei, was seh ich da? Ein verliebtes Ehepaar. Ich habe den Spruch früher in der Grundschule GEHASST :( (bezug auf Bild)

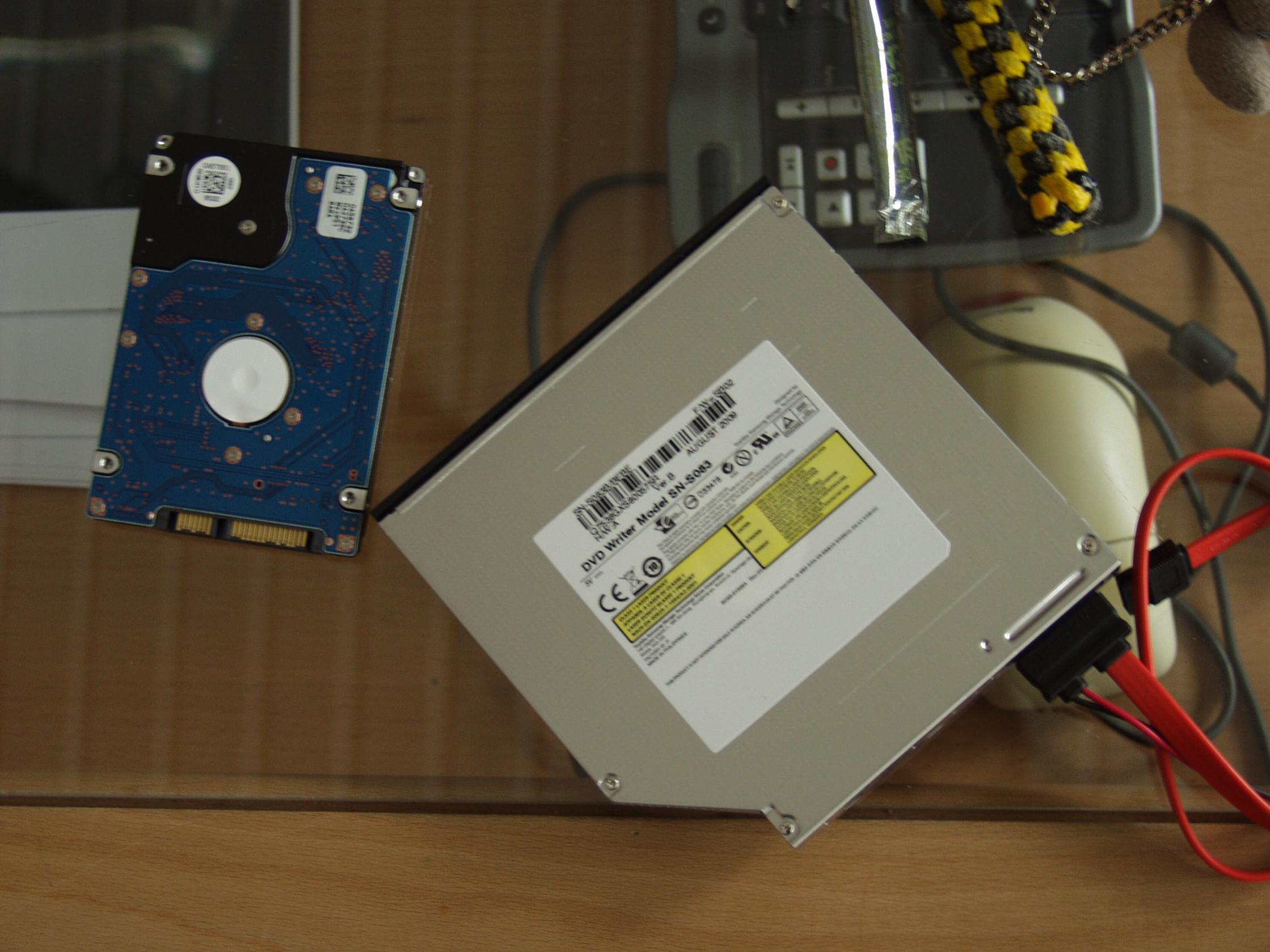

So Festplatte und DVD Laufwerk sind mit erstaunlich wenig zubehör angekommen (werde sehen, wo ich SO kleine Schrauben für daus Laufwerk herbekomme)

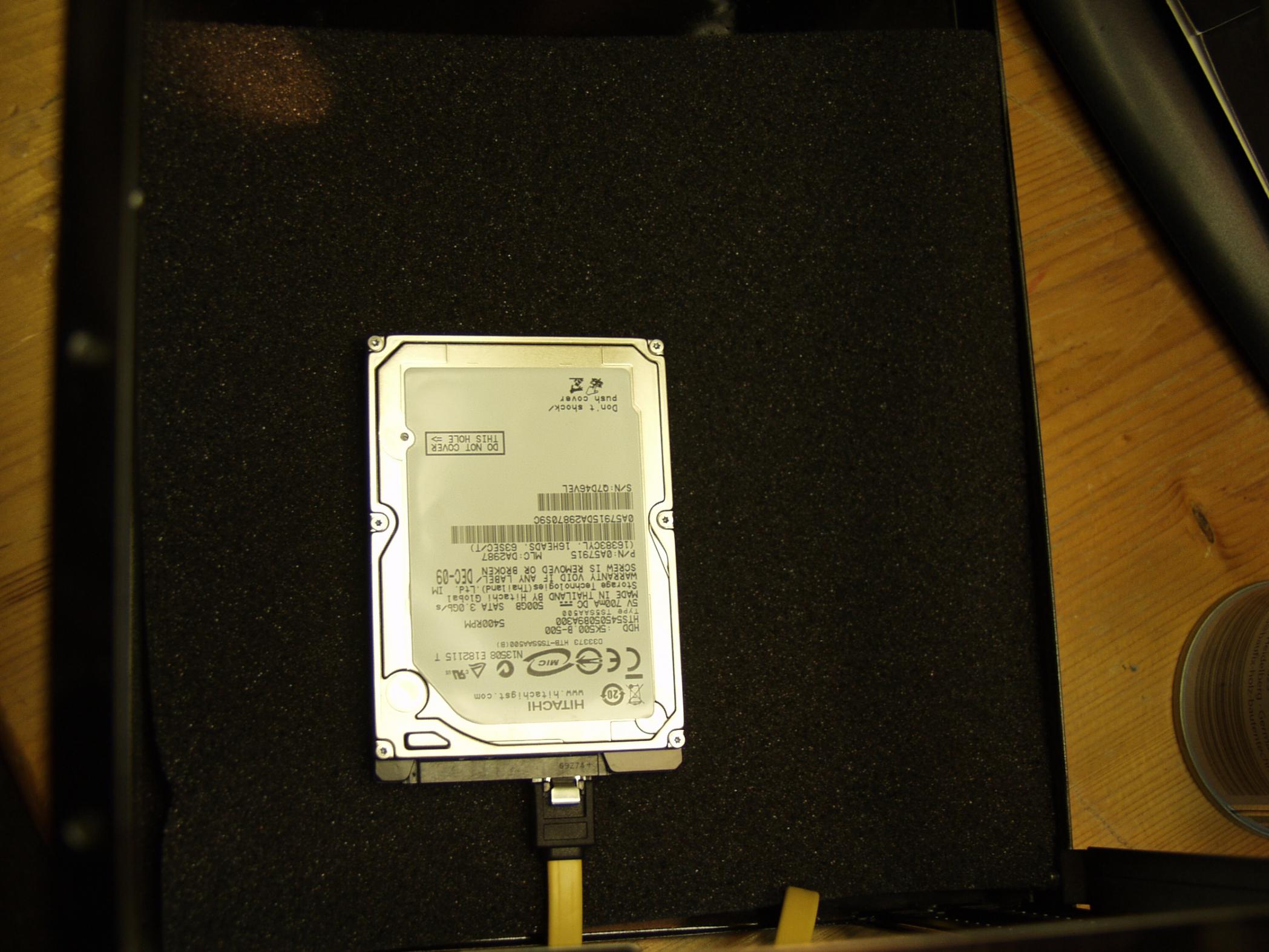

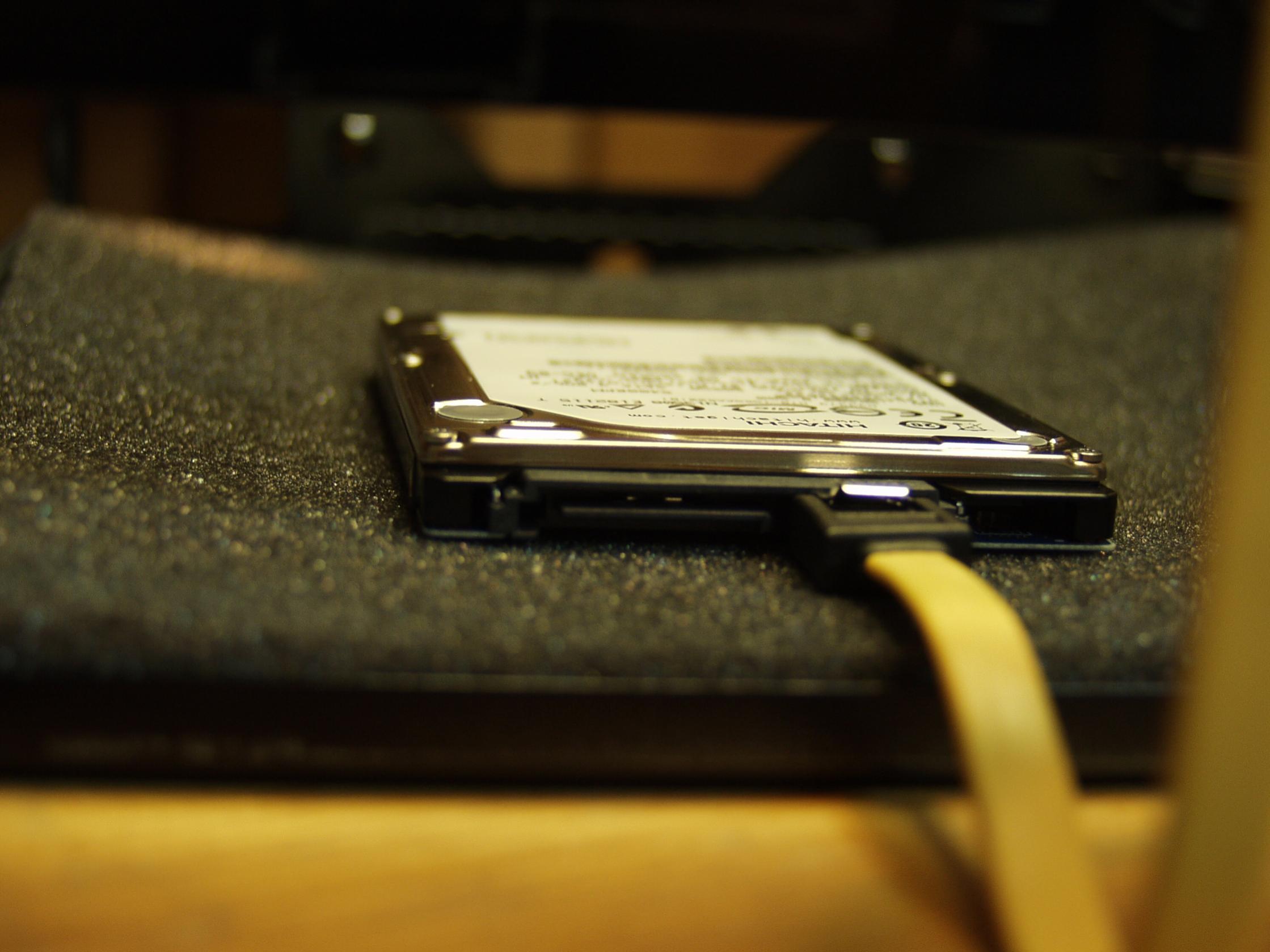

HDD wird unter das Mainboard geschraubt und mit schaumstoff entkoppelt ;)
Hatte mir die HDD etwas größer vorgestellt, aber man lernt ja nie aus ;)

Zuletzt bearbeitet:

Zwirbelkatz

Fleet Admiral
Dabei seit
Juni 2006
Beiträge
25.463
Fein fein, ich lese mich gleich mal ein hier :) Mini ITX ist immer gut! Lustig, dass wir unsere Threads gleichzeitig gestartet haben :)

Es kommt bald das Minix785G. Darauf solltest du Rücksicht nehmen.
www.jwele.de

PC Komponente, die sonst den Hitzetod sterben würden, da sie in MiniITX Gehäusen zu wenig Luft bekommen würden, via H2O zu kühlen.
Öhhm ich beherberge nen Q9550 und eine übertaktete HD4770 (800/1000) in meinem MiniITX Gehäuse und habe bessere Temperaturen als in allen bisherigen Gehäusen zuvor. :)

Zuletzt bearbeitet:

Vulture_Culture

Lt. Commander
Ersteller dieses Themas
Dabei seit
Jan. 2008
Beiträge
1.307
Ok dann hätte ich mir die 280 Euro für die Wakü echt sparen können :( naja ist dann halt was besonderes. Das 785G ist ja das 780G nur mit HD4200, welche auch nur eine HD 3300 mit Dx 10.1 ist. Da ich sowieso eine HD 5770 draufbaue, ist das nicht relevant ;)


AmiGo|!CS!

Commander
Dabei seit
Nov. 2009
Beiträge
2.592
Ok dann hätte ich mir die 280 Euro für die Wakü echt sparen können
Nja abzüglich des CPU Kühlers und anderen Lüftern die du ohne eine WaKü hättest kaufen müssen, wäre es bloß noch eine Ersparnis von ca 220€ ;p (Je nach Kühlern/Lüftern natürlich)

Außerdem ist doch die Kühlleistung viiieeel besser udn vorallem geräuschärmer.

Wenn ich das Geld hätte, würde ich mri auch eine kaufen...


Freue mich schon auf nächste Updates!!!
Ergänzung ()

Ach aj noch ne kruze Frage:

Warum hat das NT ´son weißen Strich?
Ergänzung ()

Achso habs grad gelesen, aber das schaut doch gut aus, oder was stört dich daran?


Zwirbelkatz

Fleet Admiral
Dabei seit
Juni 2006
Beiträge
25.463
Außerdem ist doch die Kühlleistung viiieeel besser udn vorallem geräuschärmer.
Meine Luftkühlung ist idle unhörbar ;) Vor allem auch das Netzteil, denn das wird selbst mit Wakü rumoren und bleibt das lautestes Teil in einem leisen Rechner. Aber genug davon. Ich bin gespannt was hier entstehen wird. Eine Wakü kann man machen, ist auch ok so :)


Vulture_Culture

Lt. Commander
Ersteller dieses Themas
Dabei seit
Jan. 2008
Beiträge
1.307
Im Moment überlege ich noch, wo ich die Schlauchsausgänge für den Radiator auf dem Gehäusedach hinbohren werde :(
Wenn ich mal in ein paar Stunden meine Hausaufgaben fertig habe, setze ich mich vielleicht mal an die zwischenstellen bei der Schrift, damit ein O auch wie ein O aussieht ;)
Dad und ich debattieren grade über das entkoppeln der Festplatte. Später vlt. mehr
