Anschließen von System Panel Connector

Christian1980

Newbie
Dabei seit
Nov. 2019
Beiträge
2
Hallo zusammen,
ich habe mir ein Asus Prime B450-Plus Motherboard zugelegt und selbst eingebaut. Es funktioniert alles soweit. Aber ich denke, dass ich folgendes auf dem Bord nicht richtig angeschlossen habe:
HDD LED (für 2 Pins)
Reset SW (für 2 Pins)
M/B SW (für 2 Pins)
- (für 1 Pin)
Power LED + (für 1 Pin)

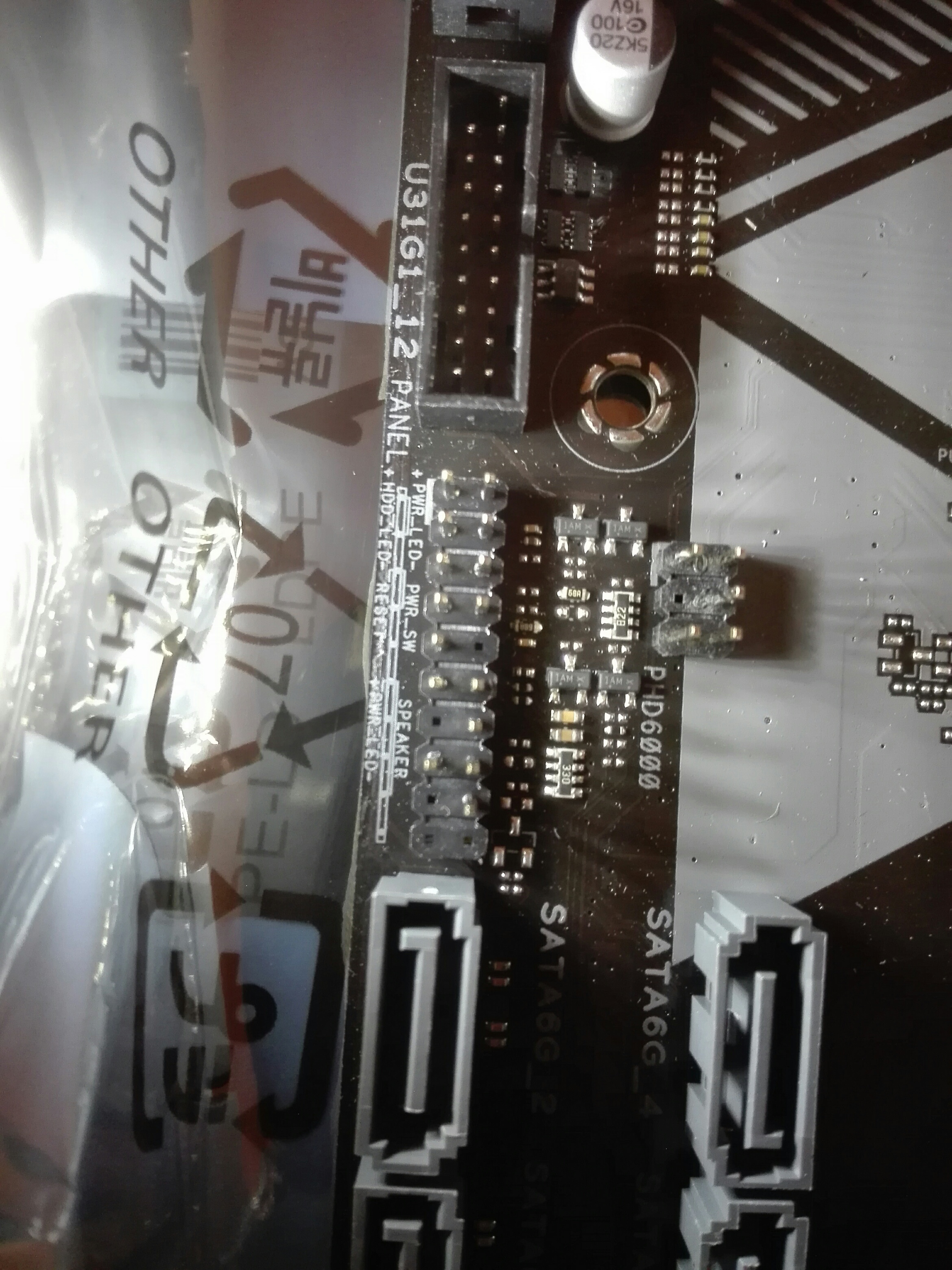

Anbei ein Foto des Steckplatzes. Kann mir jemand helfen, wie das angeschlossen werden muss?
Danke für die Rückmeldung.
Gruß,

Christian


Anhänge

  • IMG_20191107_201416_resized_20191114_100116302.jpg
    1,9 MB · Aufrufe: 476

bisy

Fleet Admiral
Dabei seit
März 2015
Beiträge
21.295
steht doch alles im Handbuch, wo was ran soll

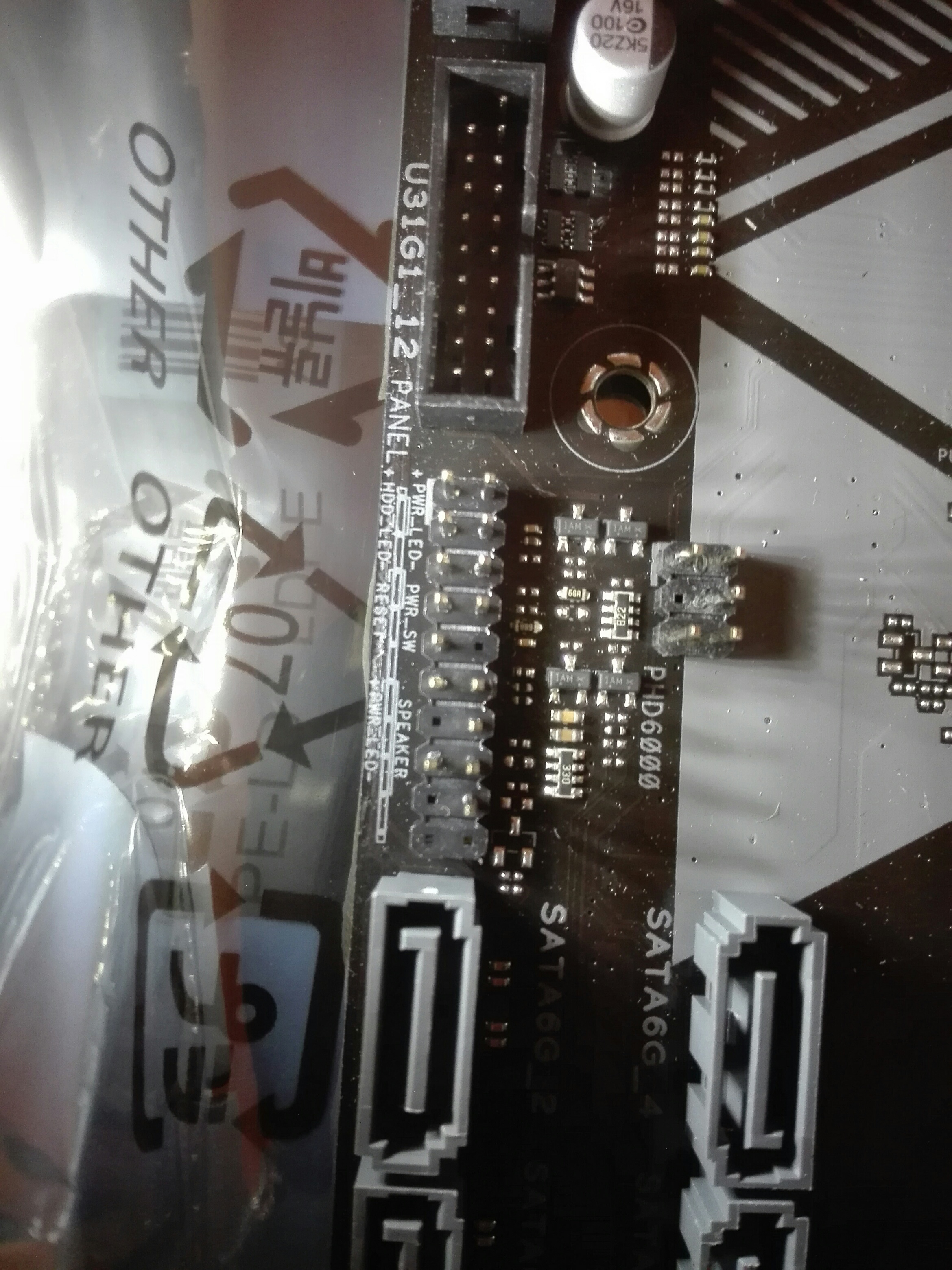

Anmerkung 2019-11-14 222420.jpg




HDD LED kommt auf HDD LED
Reset SW auf Reset
M/B SW auf Power BTN
Power LED + und - auf +PWR LED

bei den Tastern ist es egal wie rum, nur bei den LEDs muss + auf + und - auf -


Christian1980

Newbie
Ersteller dieses Themas
Dabei seit
Nov. 2019
Beiträge
2
Danke für die Rückmeldung. Der Grund ist, dass ich nicht wusste dass M/B auf Power BTN gesteckt wird.


bisy

Fleet Admiral
Dabei seit
März 2015
Beiträge
21.295
MB SW = Mainboard Switch.
Power BTN = Power Button
Sind halt zwei Bezeichnungen für ein und dasselbe.

Naja Power BTN wäre ja als letztes übrig geblieben, von daher hättest du ja keine andere Wahl gehabt
