Anschluss einer Gigabyte AMD RX 9060 XT 16GB

[srafo]

[Bitte fülle den folgenden Fragebogen unbedingt vollständig aus, damit andere Nutzer dir effizient helfen können. Danke! ]

1. Nenne uns bitte deine aktuelle Hardware:
(Bitte tatsächlich hier auflisten und nicht auf Signatur verweisen, da diese von einigen nicht gesehen wird und Hardware sich ändert)

• Prozessor (CPU): AMD Ryzen 7 7700 8x 3.80GHz
• Arbeitsspeicher (RAM): G.Skill Trident Z5 Neo - DDR5 - Kit - 32GB: 2 x 16GB
• Mainboard: Gigabyte B650E Aorus Elite X AX Ice: Stromanschlüsse an 2x4, 12V Power Connectors und 2x12 Main Power Connector
• Netzteil: be quiet! Pure Power 12 M 650 Watt Netzteil
• Gehäuse: …
• Grafikkarte: Gigabyte AMD RX 9060 XT 16GB
• HDD / SSD:
• ensichtlich mit dem Problem zu tun hat(Monitormodell, Kühlung usw.): ...
• Wird ein sog. "PCIe-Riserkabel" genutzt? ...

2. Beschreibe dein Problem. Je genauer und besser du dein Problem beschreibst, desto besser kann dir geholfen werden (zusätzliche Bilder könnten z. B. hilfreich sein):

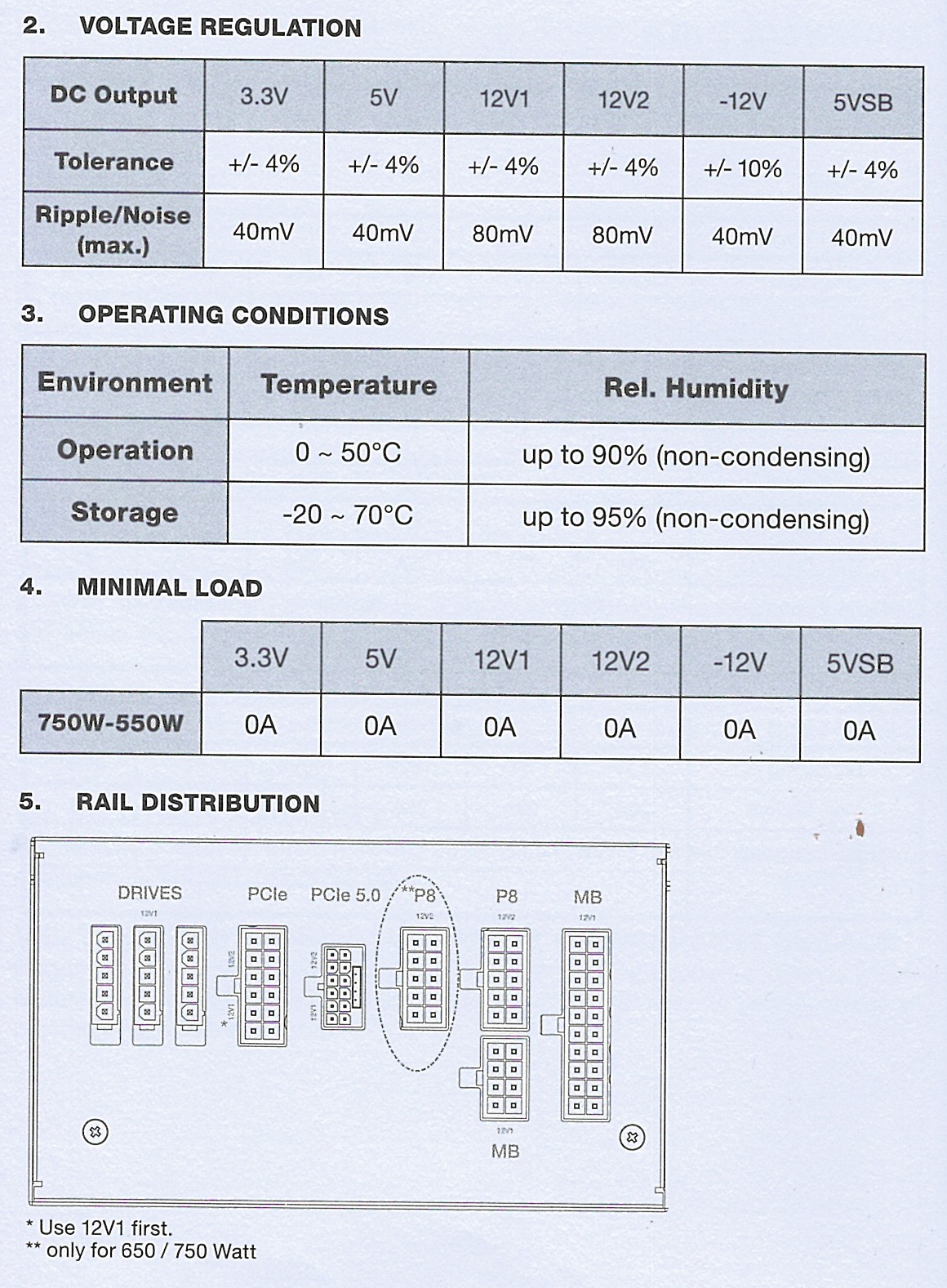

Mein Enkel hat sich eine bessere Grafik-/Spiele-Leistung als ein CPU mit integrierter GBU gewünscht und die Grafikkarte Gigabyte AMD Radeon RX 9060 XT 16 GB geschenkt bekommen. Auf der Karte befindet sich eine 8-pin-Stromsteckdose und soll lt. Spezifikation an den PCIe 5.0 x16-Anschluss des Netzteils angebunden werden. Am Netzteil befinden sich 2 Anschlüsse, ein PCIe, der laut Manual erst genutzt werden soll, und ein PCIe 5.0 Anschluss.

An welchem Steckplatz muss die Karte verbunden werden?

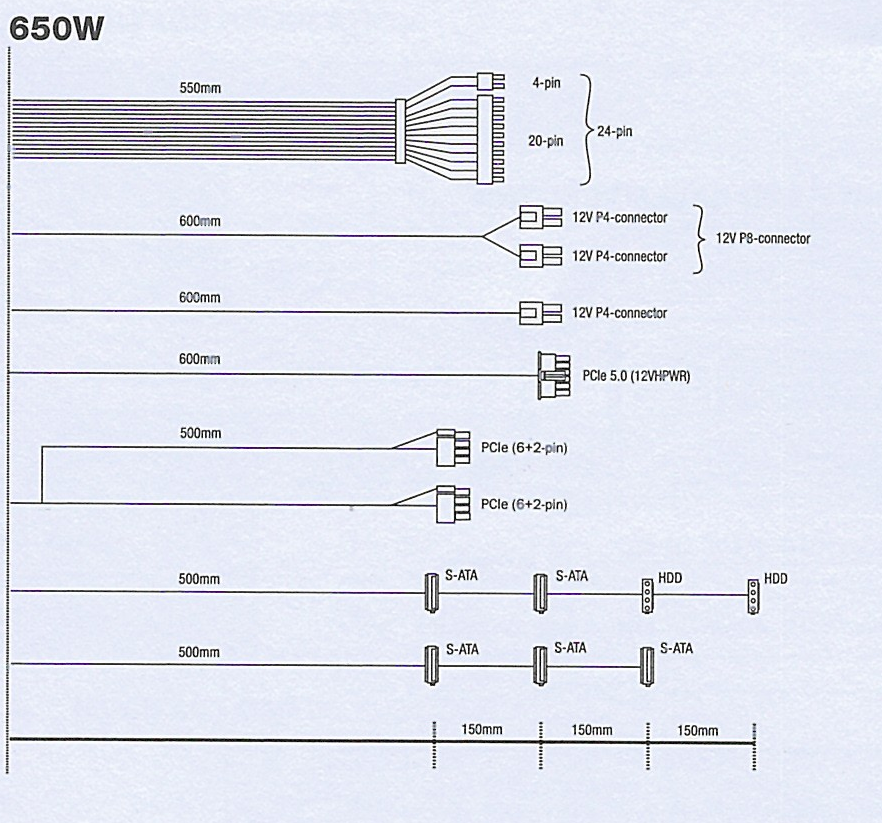

Zudem ist die Kabelnutzung unklar. Es gibt ein Kabel, das über zwei PCIe (6+2pin) Anschlüsse verfügt, die mit PCIe gekennzeichnet sind. Dieses Anschlusspaar hängt an einem 12-pin-Anschluss.
Kann einer der PCIe (6+2pin) Anschlüsse an die Grafikkarte anschlossen werden?
Es gibt zudem noch ein Kabel mit der Bezeichnung 450W, dass beidseitig 12-pin-Stecker hat, und folglich nicht an die Grafikkarte angeschlossen werden kann.

Außerdem wurde in Youtube darauf hingewiesen, dass Änderungen am Bios vorgenommen werden müssen. Ich konnte bisher leider keine Anleitungen finden, welche Einstellungen für das Board vorgenommen werden müssen.
Im Bios finden sich zahlreiche Hinweise auf PCIe:
PCIe Ports – alle auf auto
PCIe Power Management – auto
Initial Display Outpu – PCIe 1 Slot
Integrated Graphics – auto
Hybrid Graphic Features – ausgeschaltet
PCIex 16 Fifurcation – auto
Re-Size Bar Support – eingeschaltet
PCIex 16 Slot Link Speed – alle auf auto
PcIe AsPM mode – ausgeschaltet.

Welche Korrekturen müssen am Bios vorgenommen werden?

Srafo


P.S.: Beachte auch die verschiedenen angepinnten Themen und die Forensuche. Möglicherweise findest du da bereits die Lösung zu deinem Problem.



[djducky]

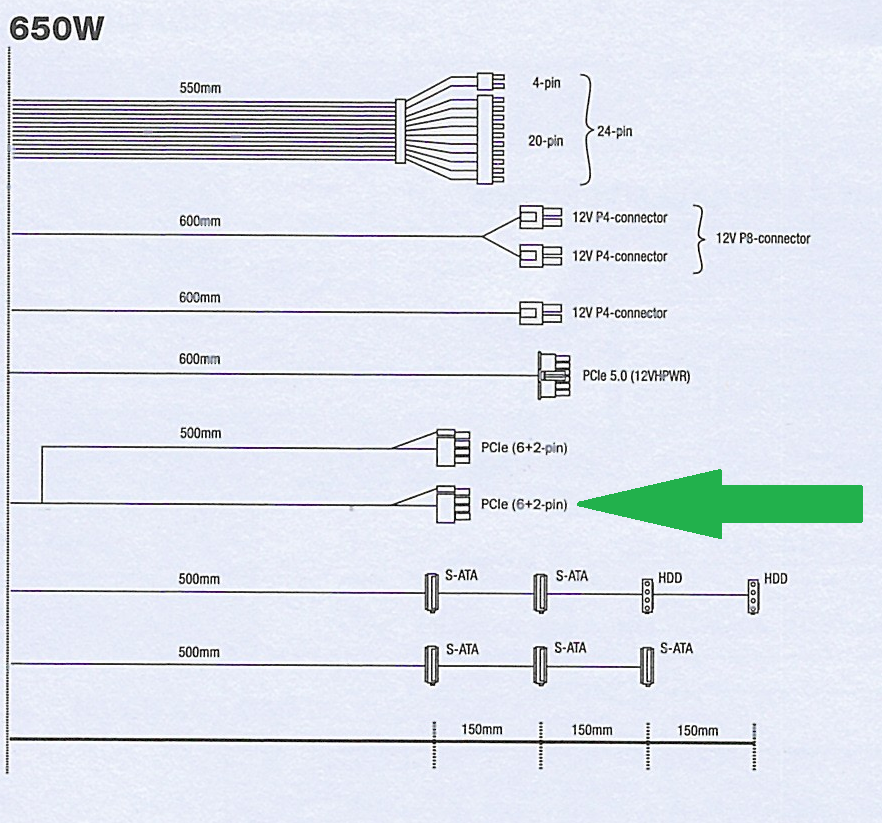

Du nimmst den ersten Stecker der mit PCIe gekennzeichnet ist.

Im BIOS müssen nur ab und zu Sachen eingestellt werden, falls sie nicht von Beginn an aktiviert sind. das betrifft vor allem rBAR / SAM. Das sollte aktiviert werden. Hast du aber oben als eingeschaltet angegeben.

Der PCIe 5.0 x16 Anschluss ist der (bei euch weiße) Slot auf dem Mainboard, da wo die Karte reingesteckt wird. Nicht verwirren lassen davon, dass der dicke Stromstecker auch PCIe 5.0 heißt, das ist einfach eine Sammlung von Normierungen.



[bisy]

Auf der Karte befindet sich eine 8-pin-Stromsteckdose und soll lt. Spezifikation an den PCIe 5.0 x16-Anschluss des Netzteils angebunden werden. Am Netzteil befinden sich 2 Anschlüsse, ein PCIe, der laut Manual erst genutzt werden soll, und ein PCIe 5.0 Anschluss.

Du haust da was durcheinander, die Grafikkarte wird mit dem 8pin PCIe Stromstecker vom Netzteil verbunden und die Grafikkarte wird in den PCIe 5.0 x16 Slot auf dem Mainboard reingesteckt.

Das PCIe 5.0 Stromkabel ist für Grafikkarten, welche den neuen 12VHPWR (PCIe 5.0) Stromanschluss besitzen, welcher bei Nvidia Karten eher vorkommt. Der Anschluss ist aber etwas speziell, sei froh, dass deine Grafikkarte den alten PCIe Stromstecker hat.



[djducky]

Bei einer Karte dieser Leistungsklasse wäre der 12VHPWR bzw. 12V-2x6 Stecker allerdings wieder üppiger dimensioniert als ein einzelner 6+2 PCIe.

Dennoch: Anschließen und glücklich sein. Bisschen undervolten kann man noch, dann ist noch weniger Last drauf: klick

Wenn ihr euch das als Einsteiger aber nicht zutraut ist es auch okay. Da passiert nix.
