CPU übertakten E6400- Aufklärung/Anleitung, bitte

[Tom2e]

Hi,

Vorwort:
Ich bin kein Computer Experte und hab sowas noch NIE gemacht, aber ich meine für alles gibt es eben ein erstes mal!
Zudem hab ich auf dieser Seite:http://www.chip.de/artikel/c1_artikelunterseite_20894684.html?tid1=&tid2= eine "Anleitung" gefunden und wie ich die 7 "mageren "Schritte beurteilen kann ist es ne Sache von der 1 std in etwa(als Laie betrachtet)
Dennoch hab ich Angst das mir mein Pc beim 1. Härtetest zerlegt.
Deswegen viele Fragen an Experten die am besten das gleiche System wie ich habe.

P5B Deluxe WiFi-Ap Edition

Zalman 7700 PNC AlCu

2 Gb DDr 2 Ram crosair /667 er

Be quit 450 W

reichen Diese Informationen aus ?


Auf der oben verlinkten Seite steht das Sie das mitn 405 bios getestet haben und es auch dringend nötig ist, da beginnt schon bei mir das 1. Problem- wo finde ich meine Bios vers. unter Aida und Everest Home finde ich zwar unter Mainborad/Bios irgendson Datum, mehr aber leider nicht.
Desweiteren haben die von Chip.de ein etwas anderes System(siehe Link seite 2).
Kann jemand speziell auf mein System eingehen.

Ich dachte so an 2,6 -2,8 Ghz müsste noch stabil drinn sein ?
Ich hab gelessen das bei der P5B CD ein Programm zum Übertakten mit dabei ist ?
Welches ?
Dachte immer es ginge nur über Bios, aber wenns über ein programm auch geht wärs ja prima!


Vielen Dank Schonmal



[Moros]

AW: CPU übertakten E6400- Aufklärung/ANleitung, bitte

Zum grundlegen Verständnis solltest du das hier erstmal lesen:
https://www.computerbase.de/forum/threads/how-to-intel-uebertakten.220462/

@edit
Zum "Zerlegen"... man kann ein System eigentlich nur durch zu hohe Spannungen, zu hohe Temperaturen oder Abbrechen von Teilen schrotten. Wenn man das immer im Hinterkopf behält, dann ist es recht ungefährlich.

@edit2
Die BIOS-Version sollte dir gleich beim Start angezeigt werden. Meistens links oben.



[bizzy_montana]

AW: CPU übertakten E6400- Aufklärung/ANleitung, bitte

Naja das blöde ist halt, dass das "How to" zu Allgemein ist.



[Moros]

AW: CPU übertakten E6400- Aufklärung/ANleitung, bitte

Es geht ja auch nur darum eine Ahnung davon zu bekommen, was man da macht. Fragen kann man ja trotzdem stellen.

Übrigens...die Anleitung auf CHIP ist der letzte ****** und verleitet Anfänger dazu einfach irgendwas einzustellen und dann geht nix mehr. Auf solche Anleitungen sollte man niemals hören. Das gibt nur Ärger.

@edit @Tom2e
2,8 GHz sollten problemlos möglich sein. Wie du das genau machst, dazu kommen wir noch. Bei den Systeminformationen fehlen nur noch BIOS-Version und die genaue Bezeichnung des RAM (Modellnummer oder so).

@edit2
Die aktuelle BIOS-Version ist die 1101. Ein BIOS-Update ist vor dem Overclocking empfehlenswert. Das BIOS findest du im Anhang oder hier:
http://support.asus.com/download/download.aspx?SLanguage=de-de&model=P5B Deluxe



[Tom2e]

AW: CPU übertakten E6400- Aufklärung/ANleitung, bitte

Hi,

Also, danke für eure Bereitschaft erstmal.

Ich hab mir das von Smash in diesen Forum und das hier
http://www.pc-komplettsystem.net/core2duo-ubertaktung.html durchgelssen.

Das sich jetzt nicht alles erledigt hat sollte klar sein, zumindest für mich .
Es bleiben noch eine Menge Fragen/Ungewissheiten übrig.
Es scheint doch Komplexer und spezifischer zu sein als ich zuerst dachte.


Gehen wir mal nach Smash´s Tutorial aus:
Step 1:Vorbereitung:
Die Aufgeforderten Programme und noch mal eine Handvoll hab/hatte ich jetzt.

Laut: CPUCooL :
Temp1: 35 Grad
Temp2 41 Grad

Laut: Speedfan:

Core1:39 Grad
Core2:39 Grad

Die max. Vcore beträgt bei meinen CPu bei ca 62 Grad sofern ich mich richtig informiert habe.
Den Zalman-Lüfter läuft auf 100 % und die Test sind natürlich in Winwows bei 54 Prozesse
(eigentlich nichts besonderes, Winamp, Antvir etc) durchgelaufen.Desweiteren ist mein Pc-Gehäuse Offen.



Step2:Allgemeines

Da hab ich einiges noch nicht wirklich vollständig durchschaut muss wohl auch nicht unbedingt nötig sein(?).






Step3: Letzte Einstellungen

(1. Stelle den Standard-Vcore fest im BIOS ein. Standardmäßig steht er auf "Automatisch" oder ähnliches.)


Woher weiss ich was meiner ist?
Auf dieser http://www.pc-komplettsystem.net/core2duo-ubertaktung.html Seite konnte ich entnehmen, dass zitat:
Fixieren Sie die Kernspannung mit der Option "CPU Core Voltage" oder einem ähnlichen Punkt auf den empfohlenen Wert, im Falle des E6300 sind das wie bei allen aktuellen Core2Duo-Modellen 1,35 Volt. Lediglich der E4300 hat 1,325 Volt.

Ist das so richtig oder was soll ich jetzt auswählen ?





2.Folgende Einstellungen musst du ebenfalls fest im BIOS einstellen:

* PCI Takt: 33MHz
* PCI-E Takt: 100MHz (bei AGP 66MHz)
* RAM-Takt bzw. RAM-Teiler: Stelle diesen auf die nächst niedrigere Stufe



Und was muss ich jetzt bei meine System eintragen/ändern ?






4. EIST solltest du im BIOS deaktivieren. Natürlich nur wenn deine CPU diese oder eine andere Stromspartechnik unterstütz.



Und woher weiss ich ob ich diese Stromspartechnik auf meinen Pc habe ?
Ist wohl eher optional denke ich oder ein muss ?



@Moros
ja das mit chip.de ist leider so


Über CPUZ:

Memory
Pc2 5300 333Mhz
Crosair
VS1GB667D2

Bios
0507

8/10/2006

Bios update:
Ah okay das Update zu installieren von Aufwand ist nicht dramatisch ?
Hab sowas noch net gebraucht/gemacht.



@bizzy_montana

Ja das merk ich auch am besten wäre eine Vorlage spezifisch für mein System






Ich glaube das reicht erstmal, ich werd mich jetzt noch etwas schlau machen soweit es möglich ist, bin aber nich so der Pc-Kenner, besonders, wenns ums "Spezielle" wie den Bios usw geht.




Edit:

4.Übertakten

Ich will euch einmal den ganzen Übertaktungvorgang anhand eines Beispiels zeigen:

Intel Pentium D 930 Presler 3,0 GHz mit DDR2-RAM 667MHz

Standard:
CPU:200MHz*15=3000MHz
RAM-Takt: 200MHz/3*5=333MHz

FSB angehoben auf 205MHz:
CPU: 205MHz*15=3075MHz
RAM-Takt: 205MHz/3*5=341MHz

Wie du siehst ist der RAM-Takt zu hoch, deshalb senken wir den RAM-Teiler von 3:5 auf 3:4
CPU: 205MHz*15=3075MHz
RAM-Takt:205MHz/3*4=273MHz

Der RAM-Takt ist jetzt natürlich sehr niedrig, dies holt man jedoch durch späteres Übertakten wieder rein.

CPU:250MHz*15=3750MHz
RAM-Takt:250MHz/3*4=333MHz

Zum RAM-Takt:
Ich habe gesagt, dass 341MHz für einen DDR2-RAM 667MHz zu viel seien. Das war nicht ganz richtig, denn die RAM-Riegel sind nur auf diesen Takt ausgerichtet, aber laufen theoretisch auch mit mehr. Gute DDR2-RAM 667MHz Riegel sollten auch locker bis 400MHz gehen.

Könnte also ohen gesenkten RAM-Teiler so aussehen:
CPU:250MHz*15=3750MHz
RAM-Takt:250MHz/3*5= 416MHz



Aha, hab ich jetzt auch verstanden soweit.

Aber die Praxis kenne ich ja net so(Bios), wie das wirklich eingegeben wird.

Das bei einen CPu mit 200 mhz *15 = 3000 Mhz ergibt is ja klar.
Aber was tun, wenn es 2133 Mhz (6400er) bei 266 mhz wie bei mir ist, dann wäre ja etwa 8,0 XXX richtig muss man die Zahl exakt eingeben oder reicht einfach 8 ?



[Moros]

AW: CPU übertakten E6400- Aufklärung/ANleitung, bitte

- 1,35V sind in Ordnung.
- PCI Takt brauchst du nirgends eintellen (ist standardmäßig auf 33MHz gefixt)
- PCIe Takt kannst du manuell auf 100MHz stellen. PEG Link Mode auf Disabled
- der niedrigste RAM-Teiler bei dir ist 1:1 (533MHz)
- EIST ist ein Feature der CPU. Sollte im BIOS deaktiviert werden. Außerdem solltest du C1E (Enhanced Halt State) deaktivieren.

Den maximalen FSB brauchst du nicht zu testen. Das Board geht mindestens bis 500MHz FSB, du brauchst aber nur 350MHz für 2,8GHz.

Wenn du also den RAM-Teiler runter gestellt hast, die CPU- und RAM-Spannung manuell einstellst (Timings natürlich auch), dann kannst du langsam mit übertakten anfangen. Ich würde in 10er Schritten voran schreiten.

@edit
Den Multi kannst du auf 8x lassen. Deine CPU läuft um genau zu sein auf 8x266,666666666...MHz=2133,333333333...MHz

350Mhzx8=2800MHz sollten dein Ziel sein. Da musst du dich natürlich schrittweise rantasten.



[Zak McKracken]

AW: CPU übertakten E6400- Aufklärung/ANleitung, bitte

...Ich dachte so an 2,6 -2,8 Ghz müsste noch stabil drinn sein ?

FSB 400 und Multi. 8, das macht 3,2GHz. Sogar das ist locker drin, vorausgesetzt man hat ein gutes Board!

...Dachte immer es ginge nur über Bios, aber wenns über ein programm auch geht wärs ja prima!?

Das ist besser als mit einem Tool, man muß auch den Speicherteiler beachten!
Die Volt-Optionen sind auch sehr wichtig!

Also wenn schon, dann mach es im Bios! Lese dir bitte vorher die Anleitung im Forum genau durch!


Mfg.



[Tom2e]

AW: CPU übertakten E6400- Aufklärung/ANleitung, bitte

- PCIe Takt kannst du manuell auf 100MHz stellen. PEG Link Mode auf Disabled
- der niedrigste RAM-Teiler bei dir ist 1:1 (533MHz)




Wenn du also den RAM-Teiler runter gestellt hast, die CPU- und RAM-Spannung manuell einstellst (Timings natürlich auch), dann kannst du langsam mit übertakten anfangen. Ich würde in 10er Schritten voran schreiten.

Und das alles in Bios einstellen, najaaaa mal guckn ob ich 1 /4 davon finde..


Soll ich jetzt gleich(!) das Bios updaten ja oder nein ist es notwendig/besser ?


War gerade in Bios selbst, und konnte folgende Sachen soweit finden:
-Vcore für 1,35
-PCIe Takt für 100 Mhz
-PEG LINK MODE
-Ram Teiler/Dram frequency füt 533 Mhz
-C1E SUPPORT





Jetzt müsste nur noch diese Timings und CPU / Ram Spannungen fehlen.
Auf was muss ich die als Vorbereitung einstellen und wo sind die in Bios versteckt ?
Edit:
Achso auf der Northbridge, natürlich und auf was hochsetzen/runtersetzen ?

Danke



[Zak McKracken]

AW: CPU übertakten E6400- Aufklärung/ANleitung, bitte

1.Soll ich jetzt gleich(!) das Bios updaten ja oder nein ist es notwendig/besser ?

Man, pass auf das Du das Bios/ Board net Schrottest.
Laß das mal lieber und lese dir alles erstmal ein paar Tage durch!



Mfg.



[Moros]

AW: CPU übertakten E6400- Aufklärung/ANleitung, bitte

das BIOS Update solltest du vorher machen.

Geh wie folgt vor (Handbuch S. 75):
1) Kopier die BIOS Datei auf einen USB-Stick
2) Neustarten und Alt + F2 drücken
3) dann nur noch die BIOS Datei auswählen und bestätigen
5) Wenn er komplett fertig ist und von allein neu gestartet hat, dann sollte sowas wie "Checksum Error" beim Neustart auftauchen (völlig normal)
6) Computer ausschalten, vom Stromnetz trennen und BIOS Reset durchführen
7) fertig



[Tom2e]

AW: CPU übertakten E6400- Aufklärung/ANleitung, bitte

das BIOS Update solltest du vorher machen.

Geh wie folgt vor (Handbuch S. 75):
1) Kopier die BIOS Datei auf einen USB-Stick
2) Neustarten und Alt + F2 drücken
3) dann nur noch die BIOS Datei auswählen und bestätigen
5) Wenn er komplett fertig ist und von allein neu gestartet hat, dann sollte sowas wie "Checksum Error" beim Neustart auftauchen (völlig normal)
6) Computer ausschalten, vom Stromnetz trennen und BIOS Reset durchführen
7) fertig

Aha, Danke erstmal.

Also, vorweg mein Handbuch hat keine 75 Seite .
(auch erst gerade feststellen müssen ).

Ich werde, weil ich kein USb Stick habe ne alte Diskete nehmen(ja ich habn Disketten Laufwerk).
Ich hab mich gerade etwas Schlau gemacht, was das reseten des Bios betrifft.
Entweder enternen der Batterie(keine Ahnung wo da eine ist*in Handbuch nachguck*)
oder diesen "jumper" benutzen(ebefalls keine Ahnung wo der sein soll )

Zum 3. Punkt noch was ist das nur so einfach beschrieben oder ist wirklich so aufgebaut...?

Nich das mir dann sowas wie hier auf den Bildschirm kommt:

http://support.asus.com/technicaldocuments/technicaldocuments.aspx?root=198&SLanguage=de-de

Edit:
Wo ist den Auf diesen Bild der "jumper" bei der Batterie ?

http://www9.yatego.com/images/44d884cf569400.2/P5BDeluxe-1.jpg



[Moros]

AW: CPU übertakten E6400- Aufklärung/ANleitung, bitte

Im Handbuch findest du das auf Seite 4-5 bzw. 4.1.3

Um ein BIOS Reset durchzuführen mach folgendes:
1) Rechner komplett vom Stromnetz trennen.
2) BIOS Batterie rausnehmen, die liegt zwischen North- und Southbridge (Handbuch 2-3 bzw. 2.2.3)
3) Den Jumper neben der Batterie umsetzen (steht glaube ich CLRTC dran)
4) Jumper nach ca. 30 Sekunden wieder zurücksetzen
5) Batterie rein, Rechner wieder anschließen
6) fertig

Das ganze ist auch im Handbuch unter 2.6 bzw. 2-22 beschrieben.

@edit
Nach dem BIOS Update/Reset stehen natürlich wieder alle BIOS-Werte auf Default. Im von dir gezeigten "Erweitert" Menü (Screenshot) sollten die Werte wie folgt eingestellt werden:
AI Tuning - manual
CPU Frequency - bei 266 beginnen und dann hoch arbeiten
DRAM Frequency - 533MHz bzw. den kleinst möglichen Wert
PCIe Frequency - 100MHz
PCI Clock Synchronization - 33 MHz
Memory Voltage - 1,8V (und Timings sehr hoch setzen)
CPU Vcore bzw. Voltage - 1,35V zu Anfang (muss bei Instabilität leicht erhöht werden - max. 10%)
NB und SB Voltage - erstmal auf "Auto" lassen. Damit kann man am Ende noch rumspielen.



[Tom2e]

Hi,


Also, ich hab das halbe Drama hinter mir !

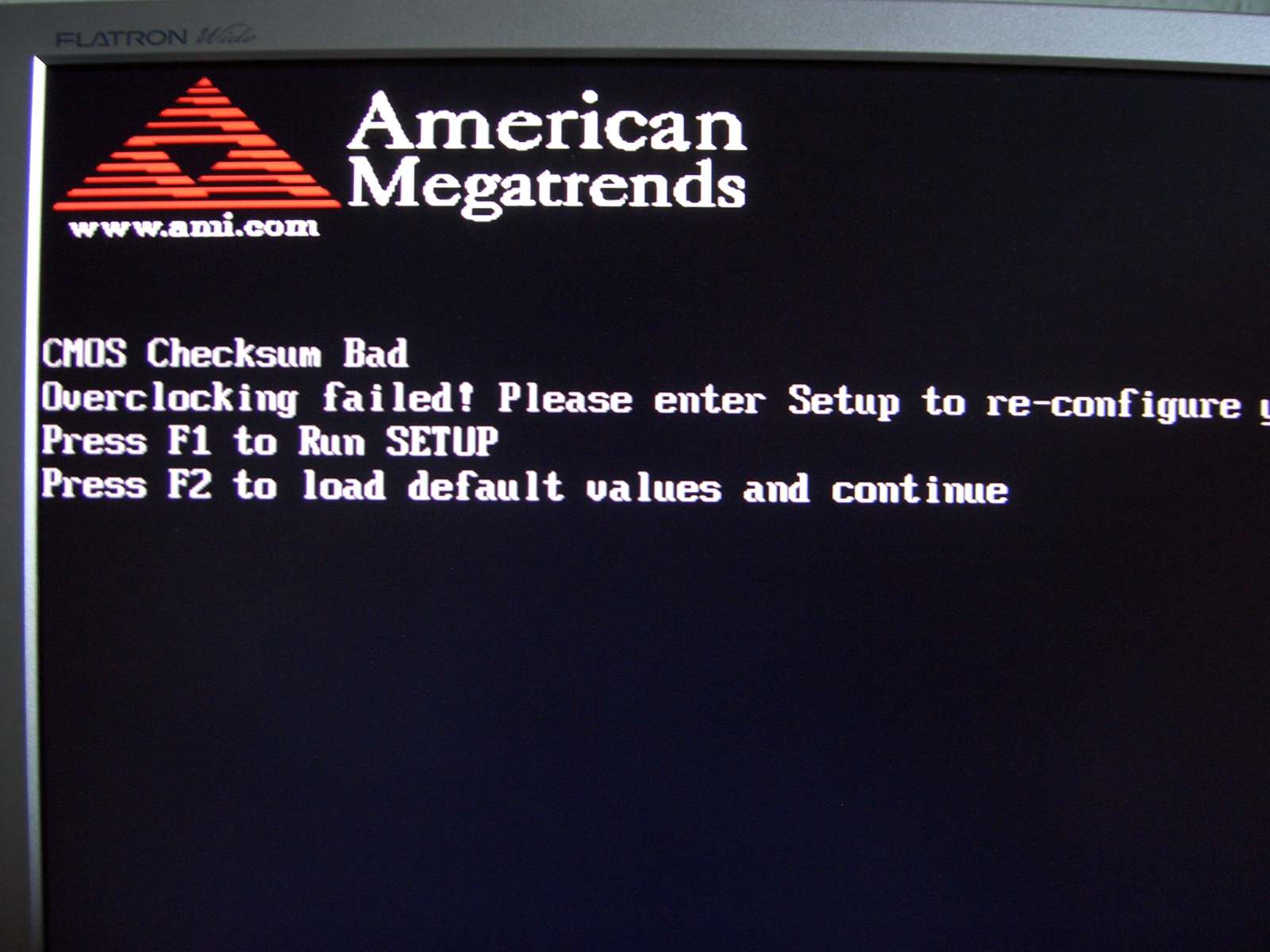

(Siehe Bild)

Hab dort nach der Installation des Bios Updates F1 gedrückt.
Dann war ich in Bios und musste alles Selbst einstellen wollte dann wider zurück und F2 drücken, aber irgendwie hatte sich mein Pc beim Ecit in Bios verabschiedet bzw. Bild war eingefroren.

Dann hab ich Resetet und gar nix mehr ging..dann nochmal wieder schwarzer Bildschirm.
Dachte schon ich habs mal wieder geschafft .

Dann eben die Batterie, Jumper usw. .. wie du eben beschrieben hast gemacht.
Pc gestartet erstmal so komisch gepiept und dann wieder von selbst nach 2 sek neugestartet und siehe da alles funktioniert.
Hab gleich bei CPU-Z geguckt und habe die aktuelle Bios vers. auch drauf .
Nun werde ich die anderen Bios Vorbereitungen machen.
Meld mich dann wieder, wenns Probleme geben sollte



[Tom2e]

Hi,

Also, ich hab jetzt ein Problem.

Hab alles woeit in Bios verändert.

Drams= 533 Mhz

PCIe= 100mhz

PCI Clock..=33Mhz

Memory Voltage =1,8 V

Timings = Maximum

CPU vcore= 1,35 V


PEG link Mode geht nur von Auto/ Slow- Faster.


C1E- Support =Deaktiviert

"EIST" ist nicht vorhanden zumindest wit und breit nicht in Sicht

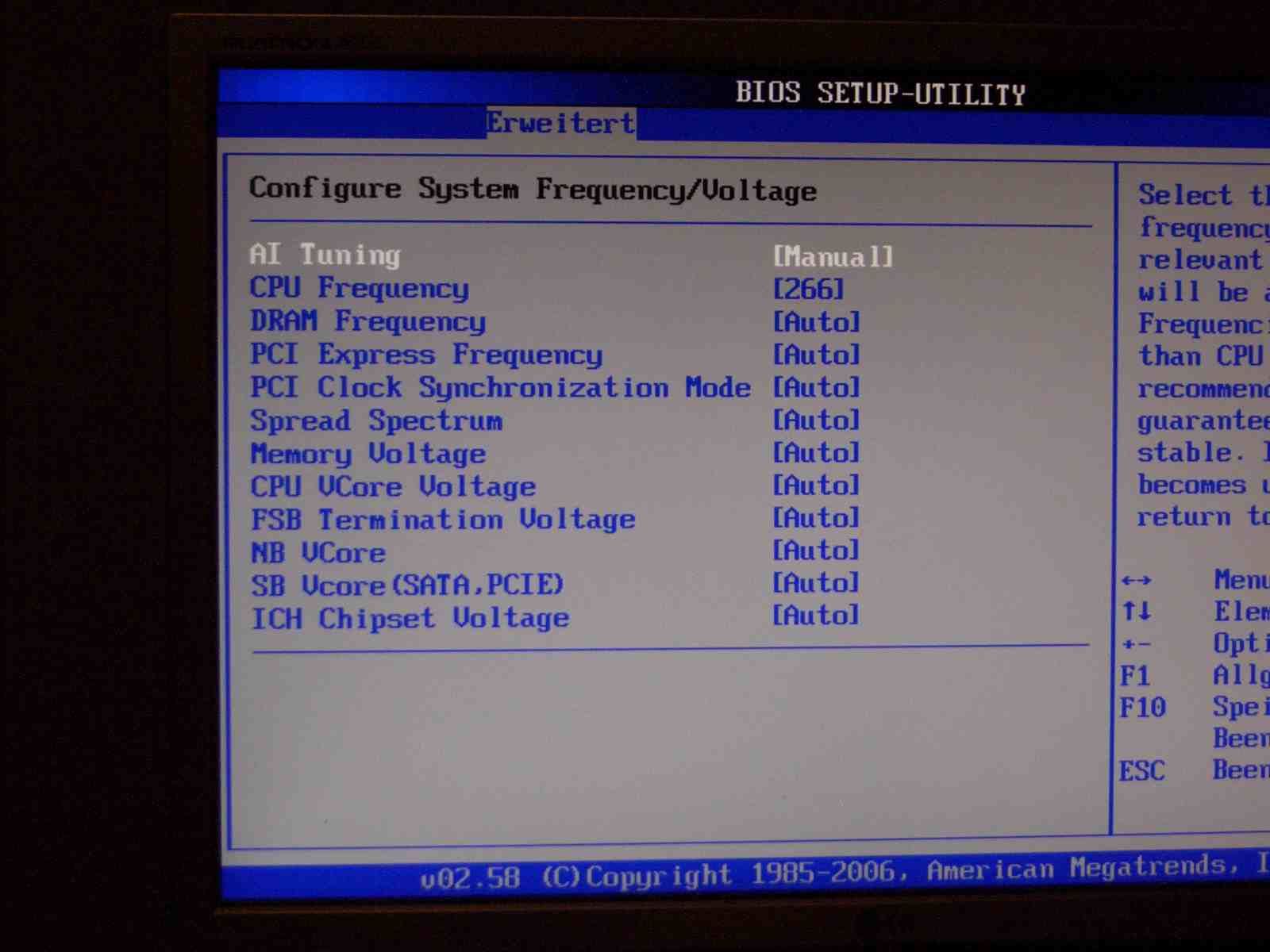

Siehe auch Bilder.



Hab dann auf Übernehmen und Exit gedrückt.

Dann Neustart und Schwarzer Bildschirm ca 1 min gewartet PC Resetet nochmal gewartet.

Bios nochmal Resetet(Batteri, Jumper usw.).



Edit: Ich konnte nur Die North Bridge bearbeiten die South ist irgendwie anders..



Was nun ?


Bilder :

http://www.bilder-hochladen.net/files/2dmv-7-jpg.html

http://www.bilder-hochladen.net/files/2dmv-8-jpg.html



[Moros]

Du solltest immer nur eine einzelne Einstellung ändern und übernehmen. Sonst kann man leider nicht sagen, welche Einstellung das Problem verursacht hat. Also probier's mal schrittweise.

@edit
Wenn's keine Probleme gibt, dann könntest du auch versuchen PCI- und PCIe-Frequenz auf "Auto" zu lassen.
Es ist leider so, dass die Einstellungen im BIOS nur begrenzt oder uneindeutig sind. Deshalb können manche Einstellungen zu Problemen führen. Mit den richtigen Einstellungen läuft aber alles super...vor allem mit solch einem ausgereiften Board.

@edit2
Vielleicht ist auch die RAM-Spannung zu niedrig. Ich konnte leider keine Spannungsangaben für deine Riegel finden. Deshalb bin ich von 1,8V JEDEC Standard ausgegangen. Wenn du die Timings allerdings hoch gesetzt hast und die Frequenz auch noch gesenkt hast (533MHz bzw. 7-7-7 oder so), dann sollte es bei 1,8V keinerlei Probleme geben.

@edit3
Spread Spectrum kannst du auch noch deaktiveren.

@edit4
Überprüfe noch einmal, ob alle automatischen Übertaktungsfunktionen (AI Tuning, AI NOS etc. deaktiviert sind).

@edit5
EIST ist das gleiche wie "Intel Speedstep"



[Tom2e]

Okay, ich beginne jetzt nochmal alles einzeln und hoffe, dass ich net heut nur noch am bios reseten bin

@Edit4

Also, alle Einträge die mit AI anfangen einfach deaktivieren ?- okay.
Danke



[Moros]

Hat dein E6400 das B2- oder L2-Stepping (kann man mit CPU-Z auslesen)?



[Tom2e]

Hi,

Bei CPU-Z steht nur bei Revision: B2
Stepping:6



[Moros]

Haben die Einstellungen jetzt geklappt?



[Tom2e]

Ich hab jetzt auf deine Antworten und edits gewartet

So schnell geht das net, wenn ich dauernt einzeln machen werde und neustart bios/neustart .....

Ich werds jetzt anpacken evtl muss ich ja gleich bei der ersten Veränderung das Bios reseten
