Creative Soundkarte mit Graka verbinden

[JS 1000]

Guten Abend

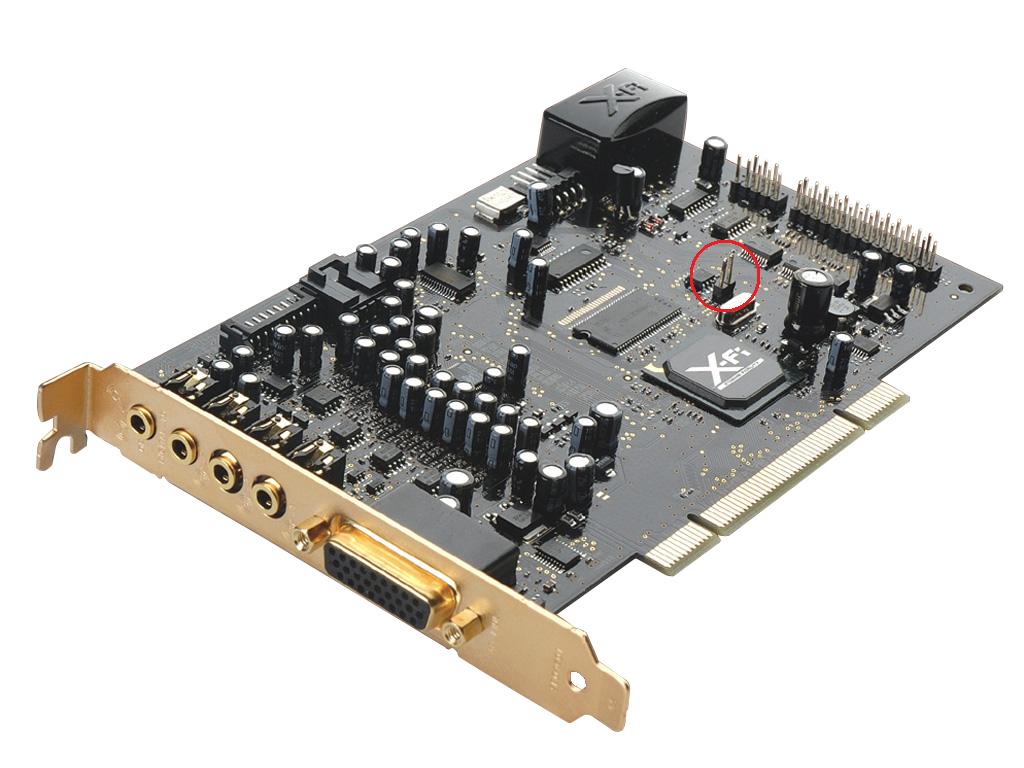

Ich wollte mal fragen was das für 2 Pinne auf meiner Soundkarte hier sind.

Ob ich da vieleicht den SPDIF abgreifen kann und auf die Graka übertragen kann.
Ein besseres Bild finde ich momentan nicht aber ich suche nochmal weiter.

Aus der Bedienungsanleitung ist es leider nicht uentnehmen.
Googlen hat mich auch nicht weitergebracht was das für pinne sind.

Vieleicht kann mir ja hier einer helfen

MFG JS



[Hibbelharry]

Sieh dir mal das hier an



[Spamalot]

was bringt es eigentlich die graka mit der soundkarte zu verbinen ?



[ich71092]

was bringt es eigentlich die graka mit der soundkarte zu verbinen ?

dass er über dvi-hdmi seinen fernseher anschließen kann und nicht nur bild , sondern auch sound bekommt



[JS 1000]

Ach das is ja interessant.

Aber welche Pinne soll ich nun abgreifen ?
7 & 9, 27 & 28 oder 30 & 31

Ja richtig , ich hatte vor das Bild und Tonsignal direkt über ein Kabel laufen zu lassen.
Dafür ist HDMI ja schließlich da

MFG JS



[Spamalot]

achso ok danke für die info @ ich71092



[Fritzler]

du nimmst Pin 7 und 9
Pin 9 ist das eigentliche signal
Pin7 ist Masse (hier kommt das schwarze kabel vom stecker hin)

dann sollte es gehen

aber es gibt nur stereo signal über HDMI laut nvidia, 5.1 kannste vergessen(obwohl es die soundkarte unterstützt)
