Denon PMA-560 Tonprobleme

[Mopelt]

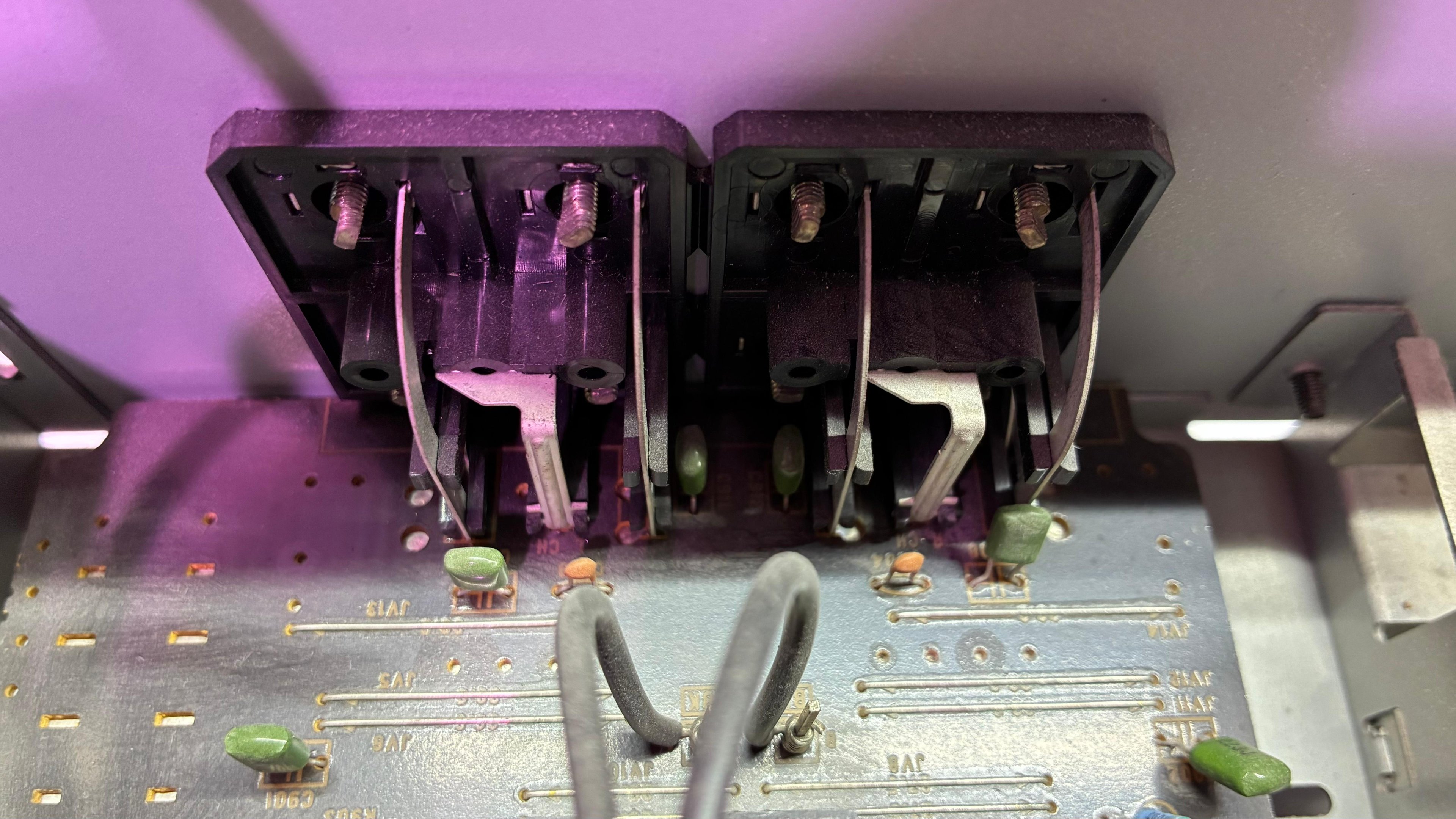

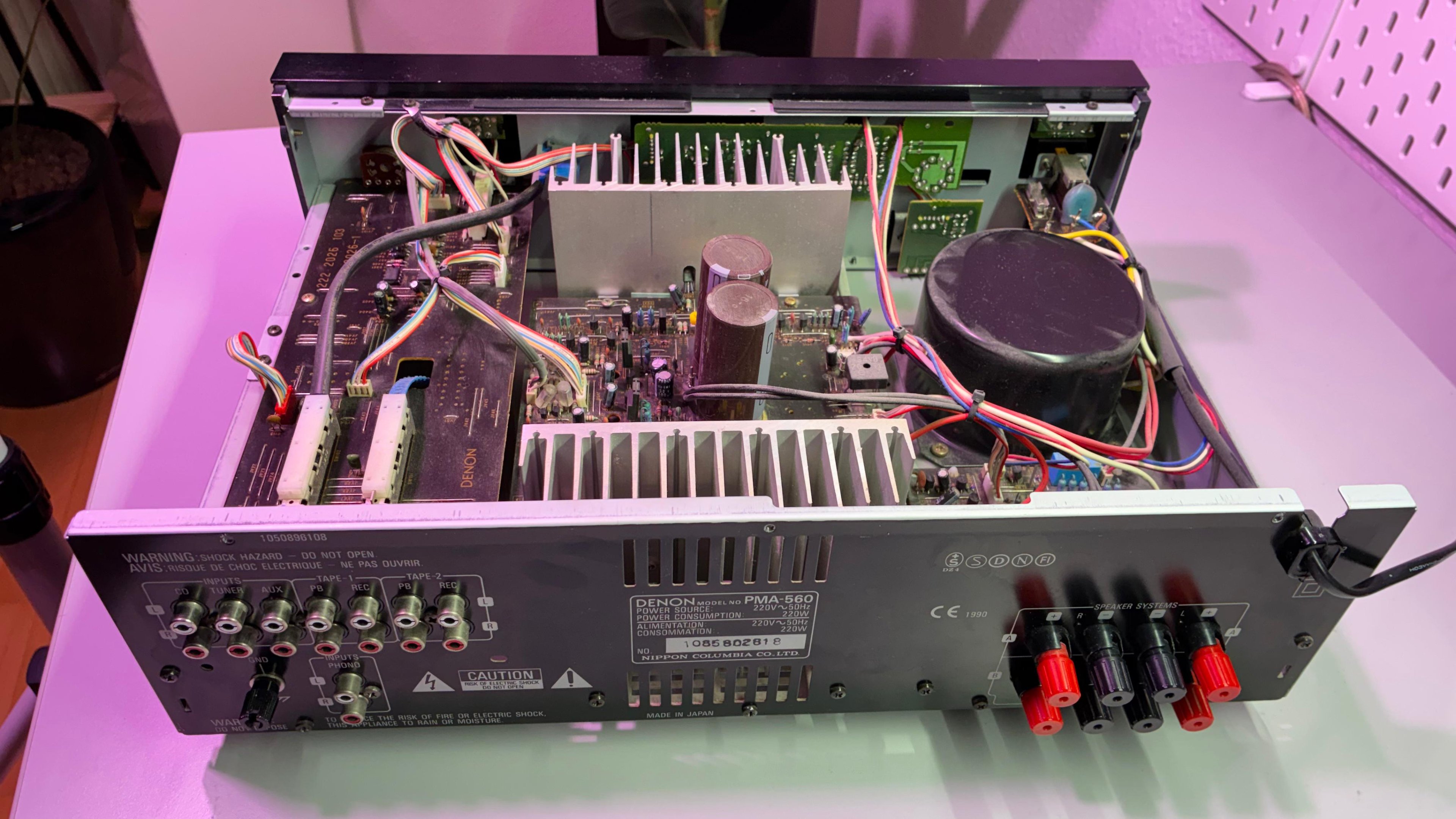

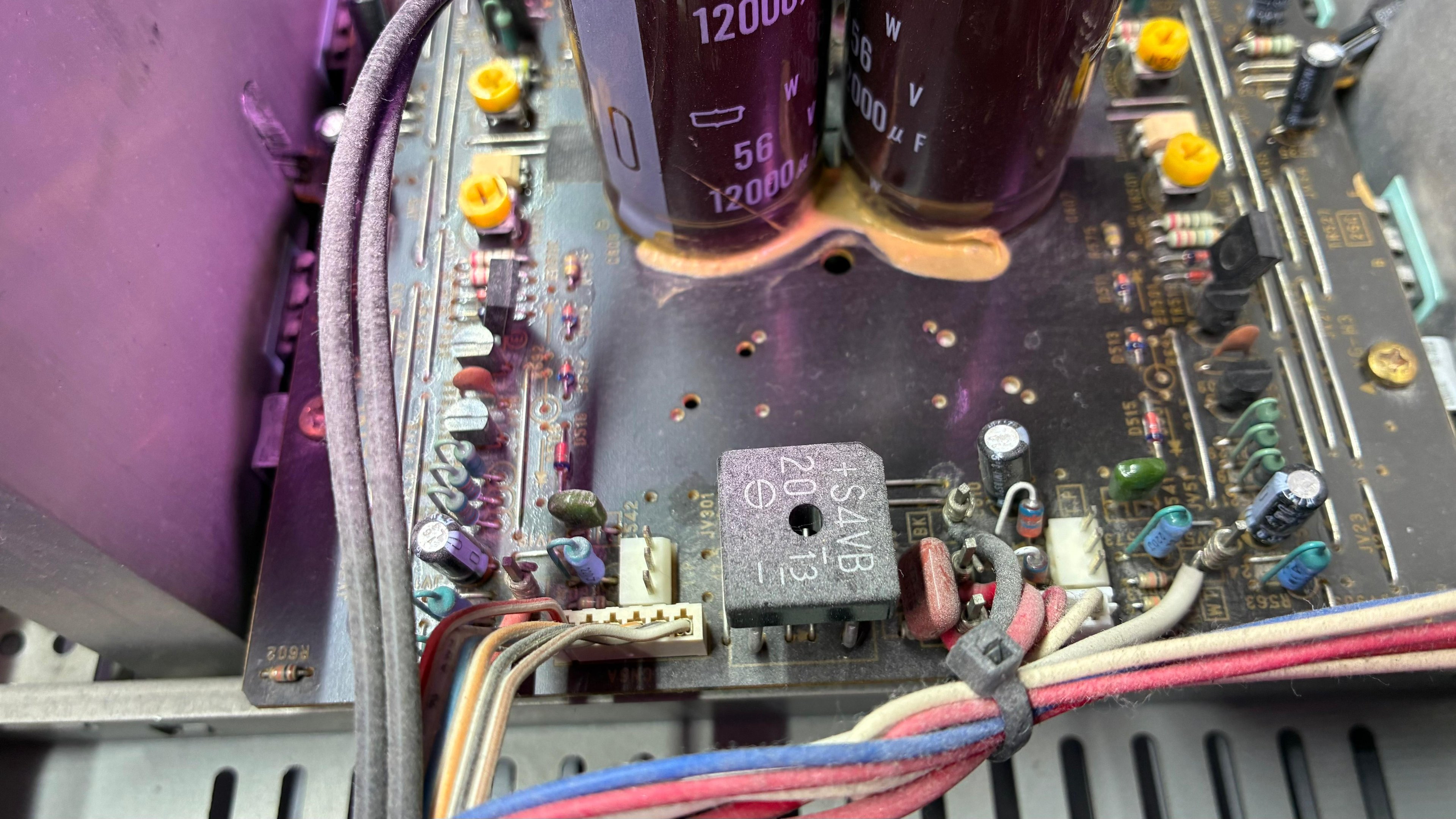

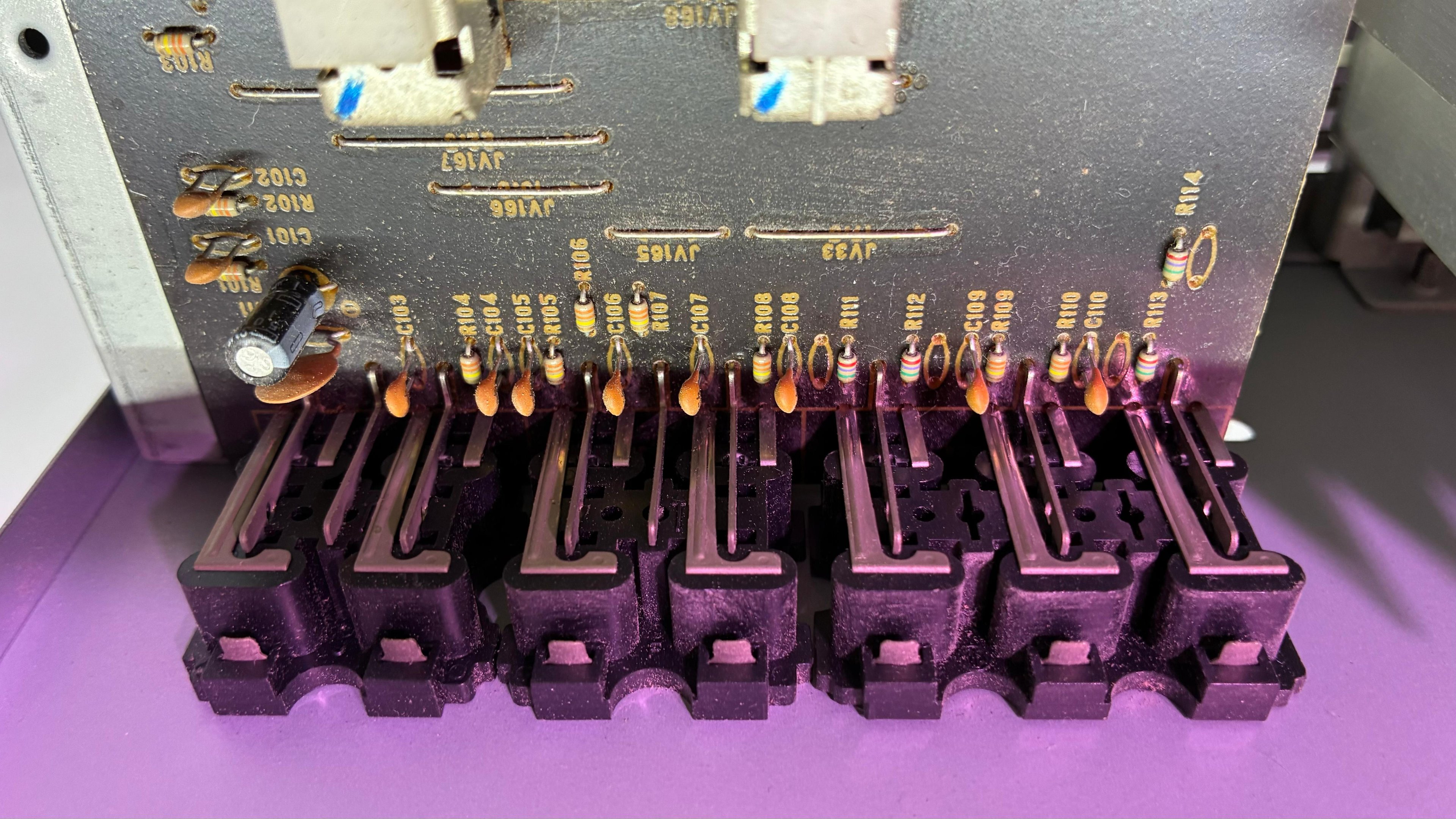

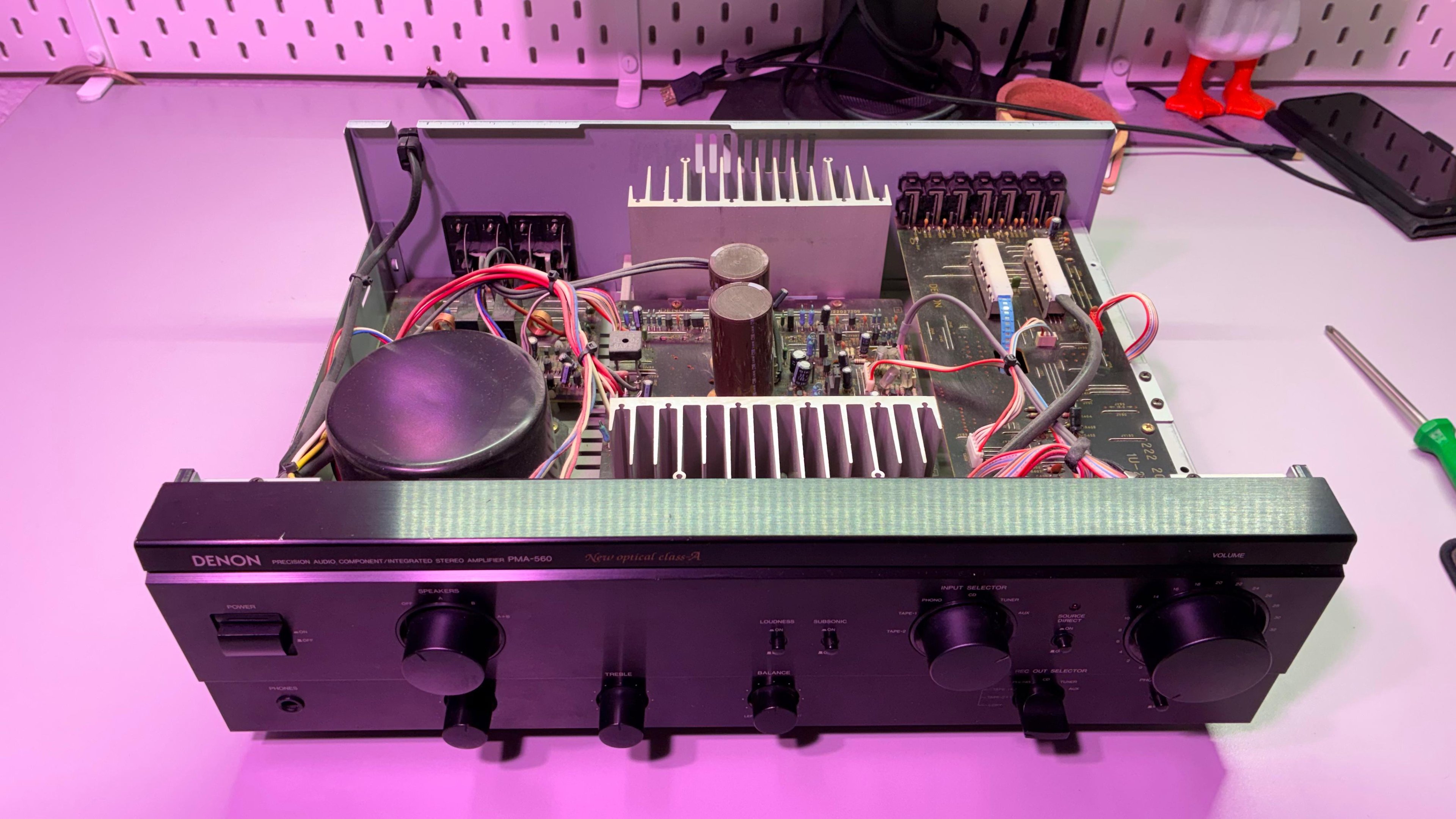

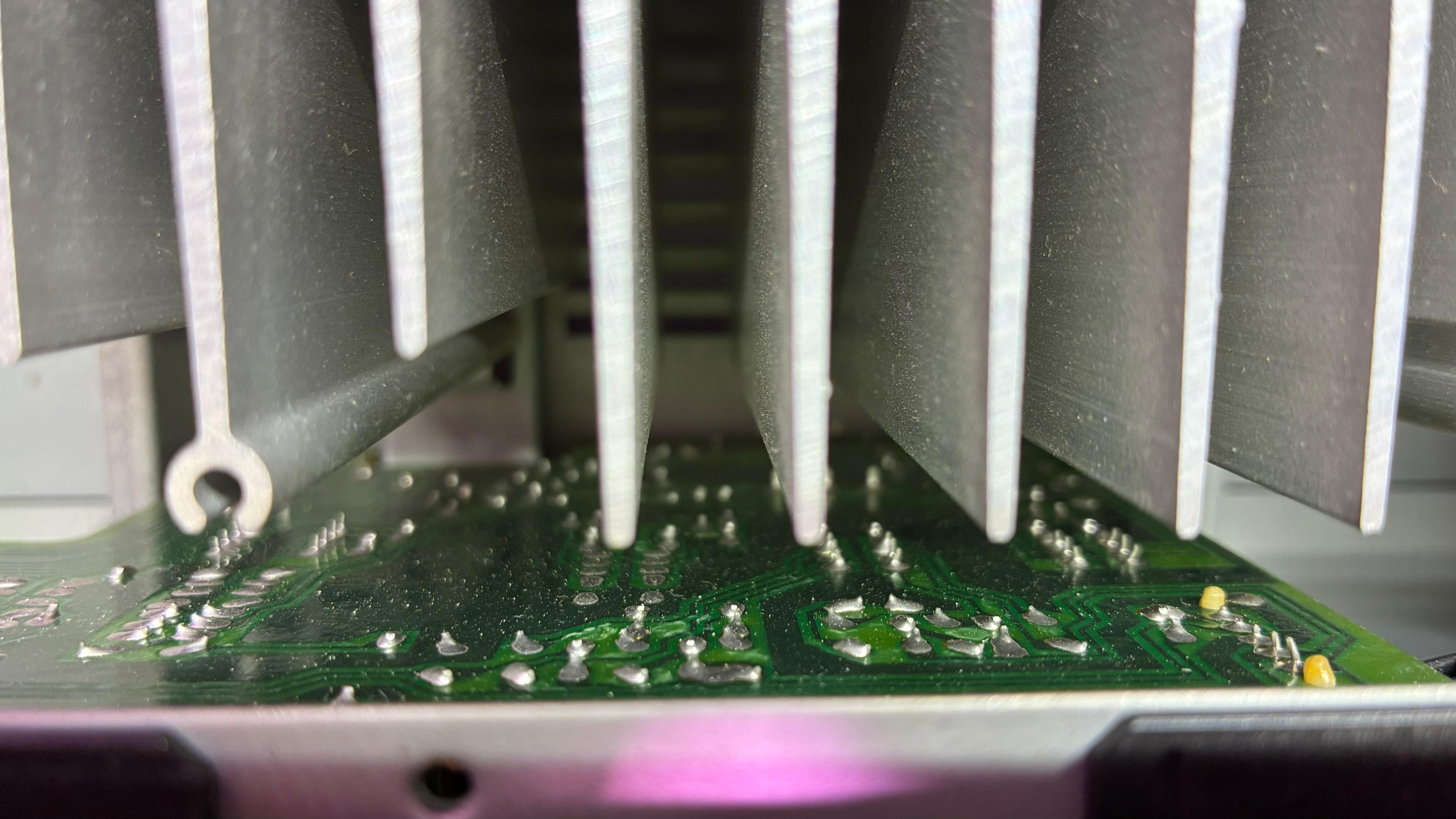

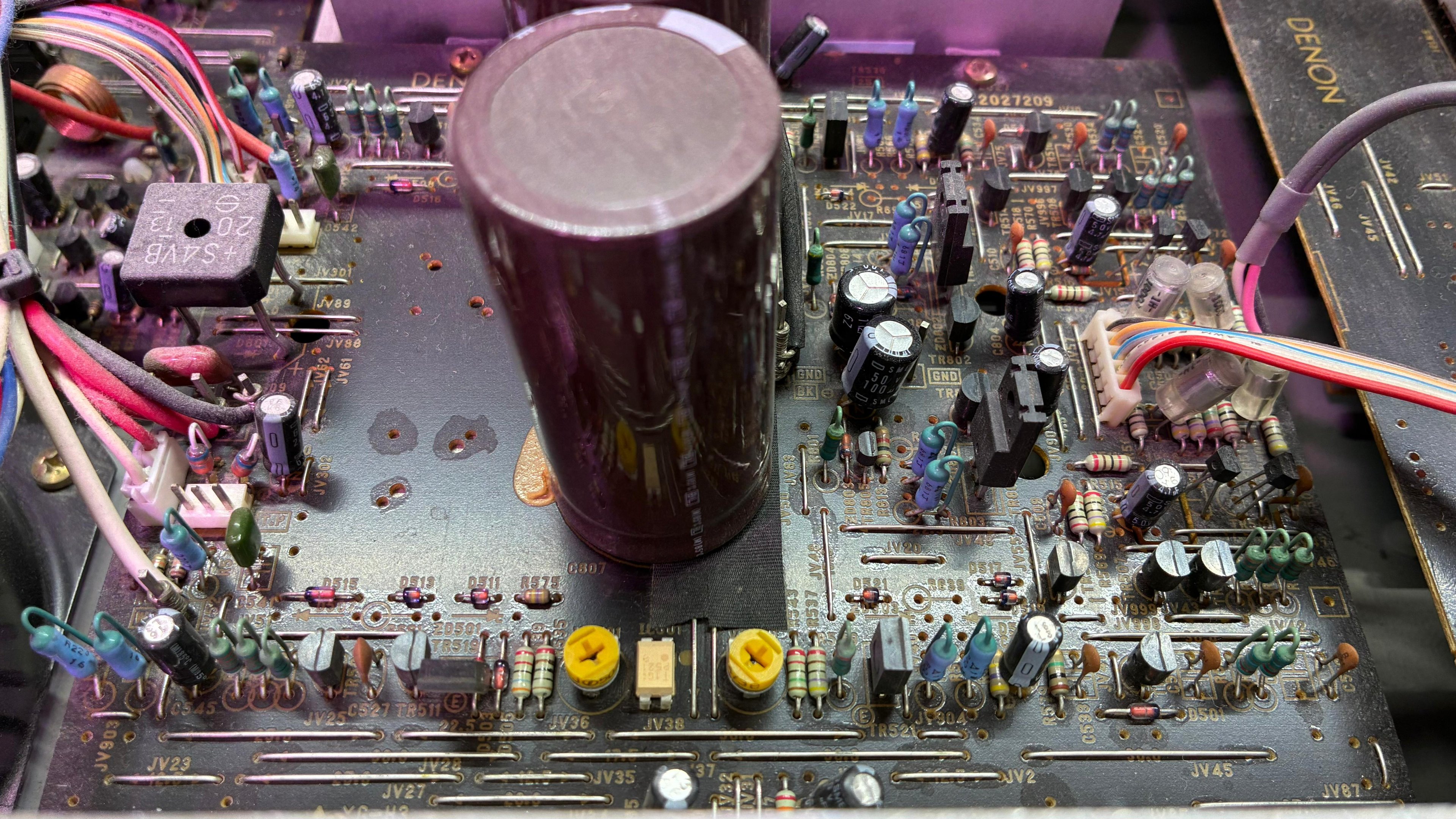

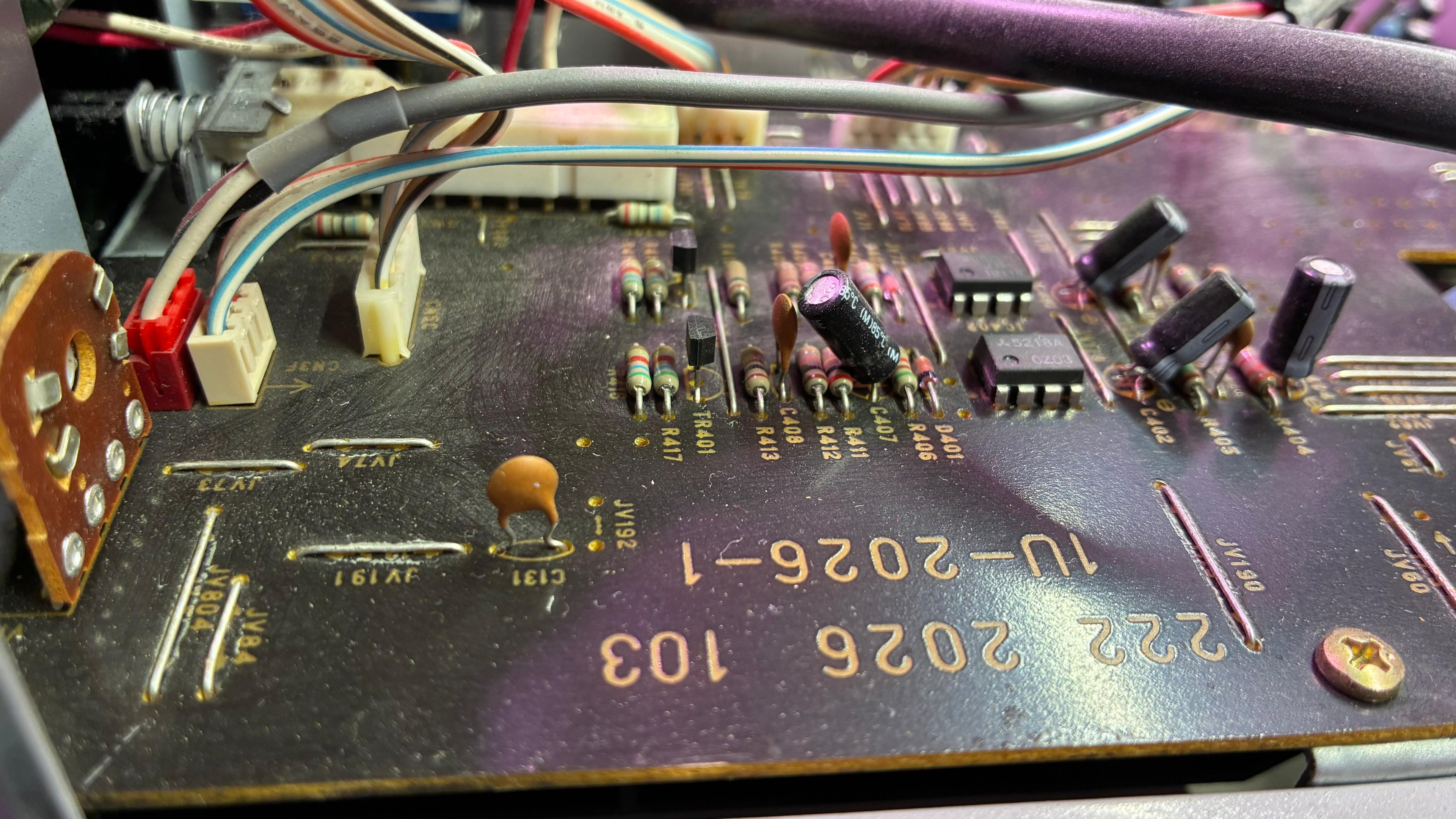

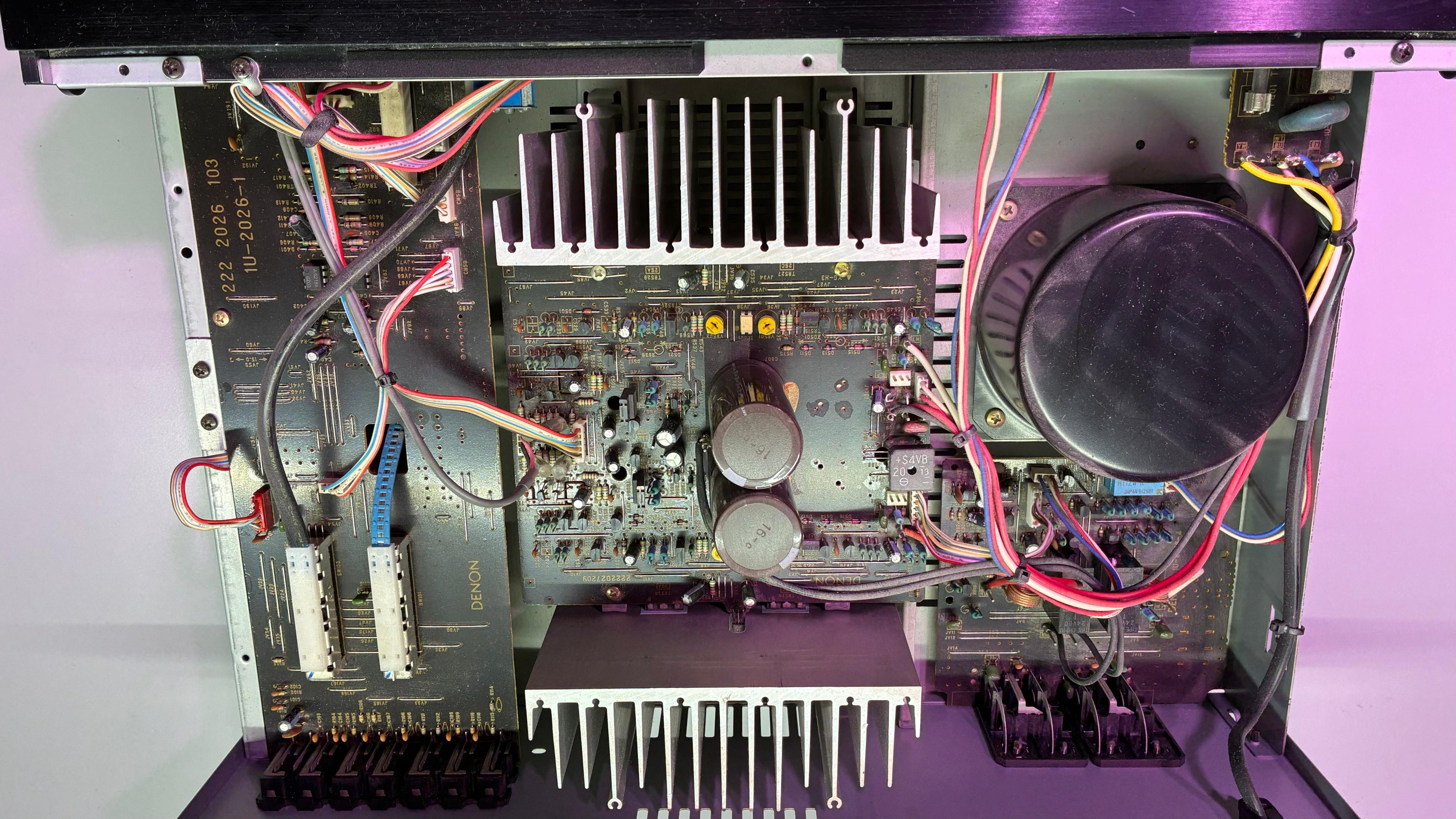

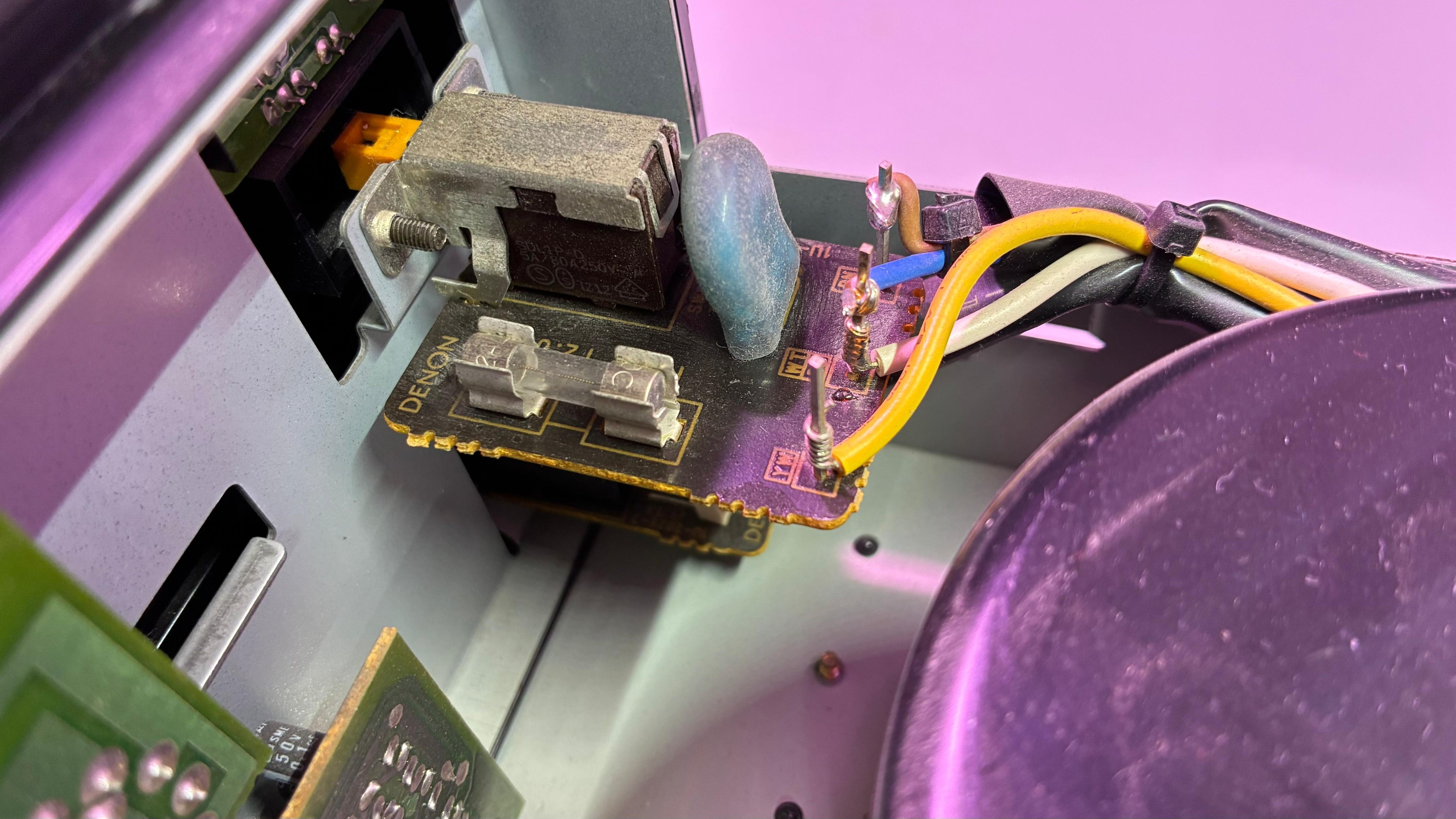

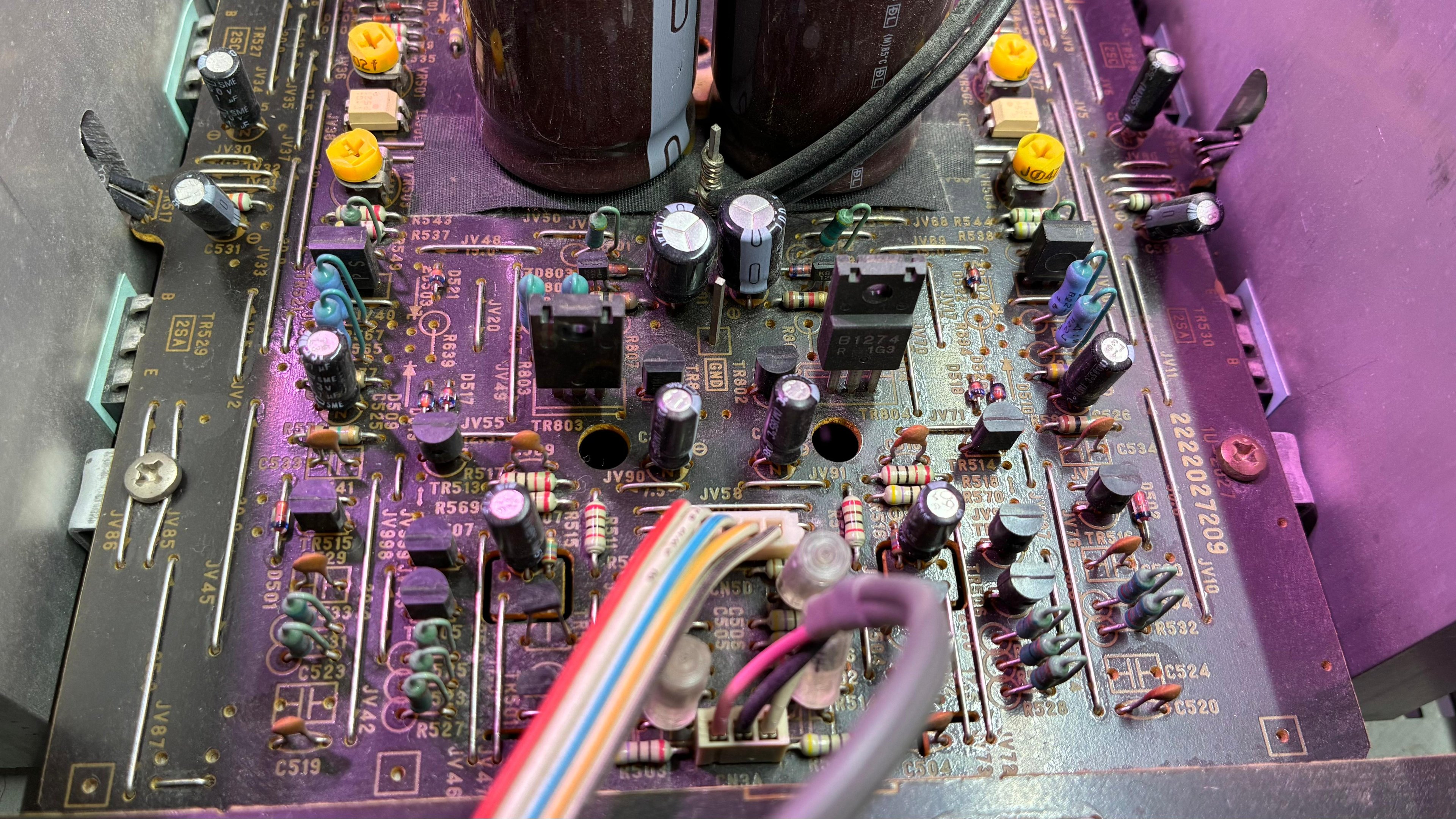

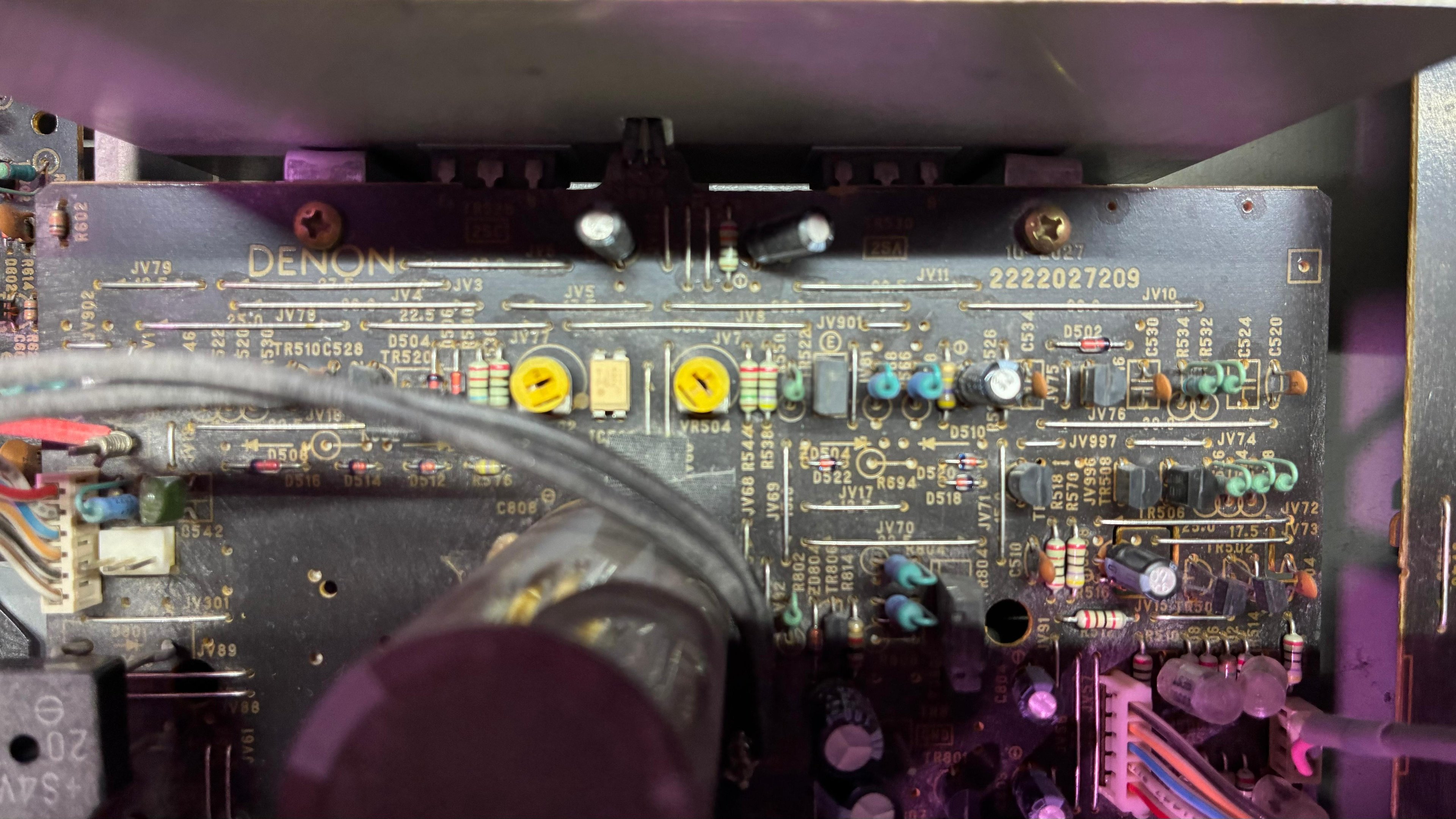

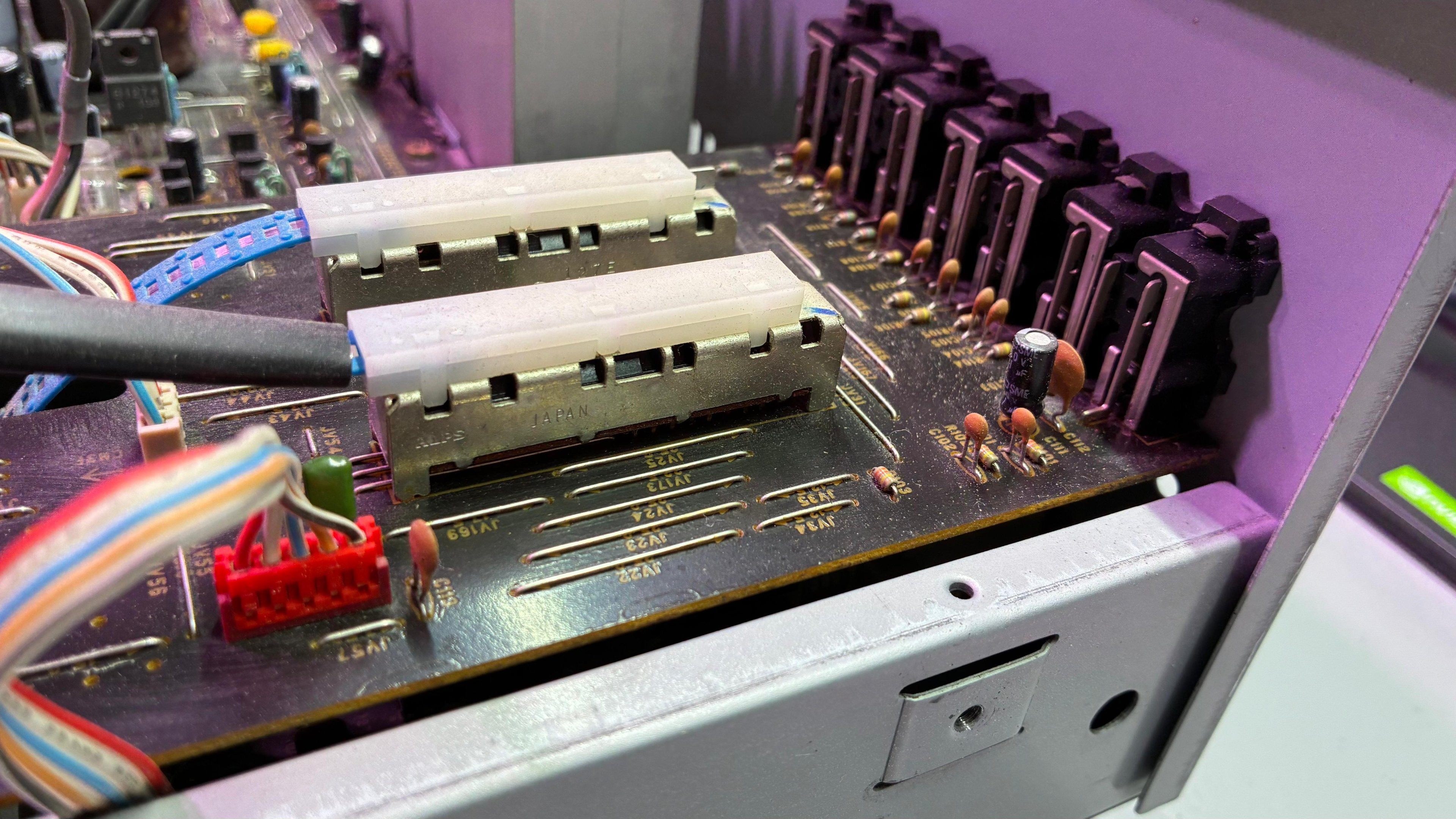

hier sind ein paar fotos



[kartoffelpü]

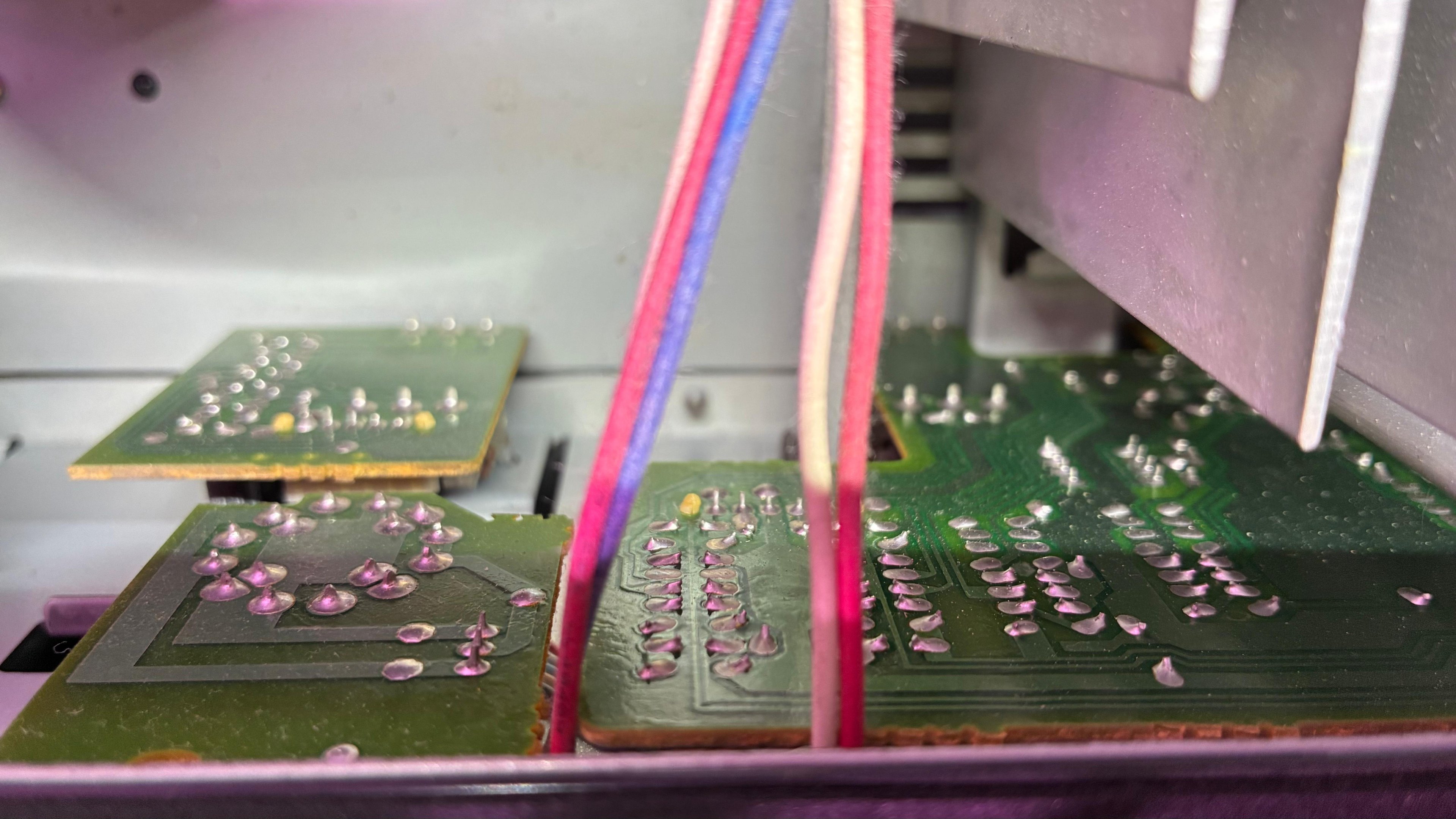

Etwas offensichtlich Defektes habe ich da nicht gesehen. Um nach kalten Lötstellen zu suchen, müsstest du wohl alles auseinanderbauen, um die Rückseiten der Platinen zu begutachten.



[Mopelt]

@kartoffelpü Hmm dann muss ich wohl morgen schrauben und die hinterseiten fotografieren



[Mopelt]

Moin,

jemand einen Tipp noch bevor ich alles auseinanderschraube und nicht mehr zusammen bekomme?

Ich werde vor dem auseinanderschrauben auch nochmal eine andere box dranhängen und schauen ob es wirklich am, Denon liegt. Meine letzte Resthoffnung

Edit: habe den Argon vom TV genutzt und siehe da, keine Probleme mit den Hecos, liegt also wirklich am Denon.



[H6-Mobs]

jemand einen Tipp noch bevor ich alles auseinanderschraube und nicht mehr zusammen bekomme?

Hast Du auch schonmal alles quer getauscht? Also andere Eingänge verwendet? Ausgänge mal geändert von A auf B oder A+B ? Nicht das vielleicht nur ein Eingang oder ein Ausgang einen weg haben.



[Mopelt]

@H6-Mobs Ich habe gestern Abend von A auf B gestellt und hatte merklich weniger Probleme bzw. gar keine. Heute früh habe ich aber dann wieder probiert, und die ersten 30 Sekunden hatte ich wieder nur rauschen und Aussetzer auf beiden Lautsprechern. Eben bis ich die Lautstärke hochgedreht habe bzw. das Gerät anscheinend etwas warm geworden ist. Ich weiß eben nicht ob das auf Dauer dann gut ist. Im Dauerbetrieb scheint es ja erstmal zu funktionieren.



[Mopelt]

Habe jetzt nochmal ein bisschen rumgespielt. Immer wenn ich am Denon den Speaker Kanal umstelle (gerade habe ich sie auf B angeschlossen), also von OFF zu A zu B drehe, egal ob die Lautsprecher gerade vorher in Betrieb waren, dann habe ich erstmal Aussetzer auf der linken Seite bis ich die Lautstärke hochdrehe.

Außerdem habe ich Aussetzer, wenn ich die Balance auf 100 Prozent links stelle. Im 50/50 Betrieb scheint es weniger störanfällig zu sein.

Ich habe auch das Gefühl, dass eine Seite immer lauter spielt als die andere. Aber das hat zwischendurch mal gewechselt.

Ergänzung (24. April 2026)

Habe jetzt mal ein paar alte JBL Control One nochmal an den Denon drangehangen um auch wirklich die Boxen auszuschließen. Hier eine Gesangsprobe:



[Boulettenpaule]

Es wird (wie fast immer) das Lautsprecherrelais sein.

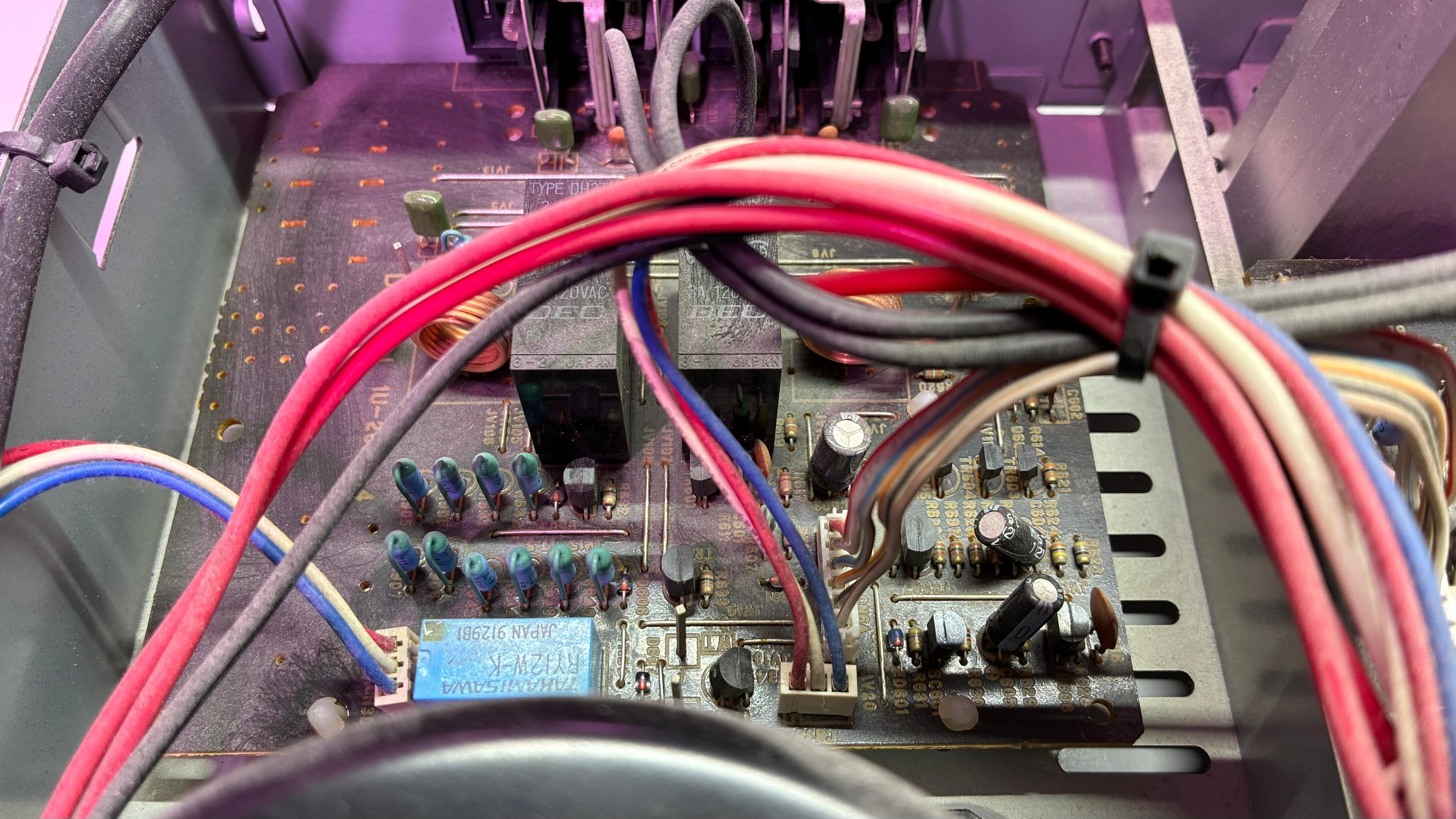

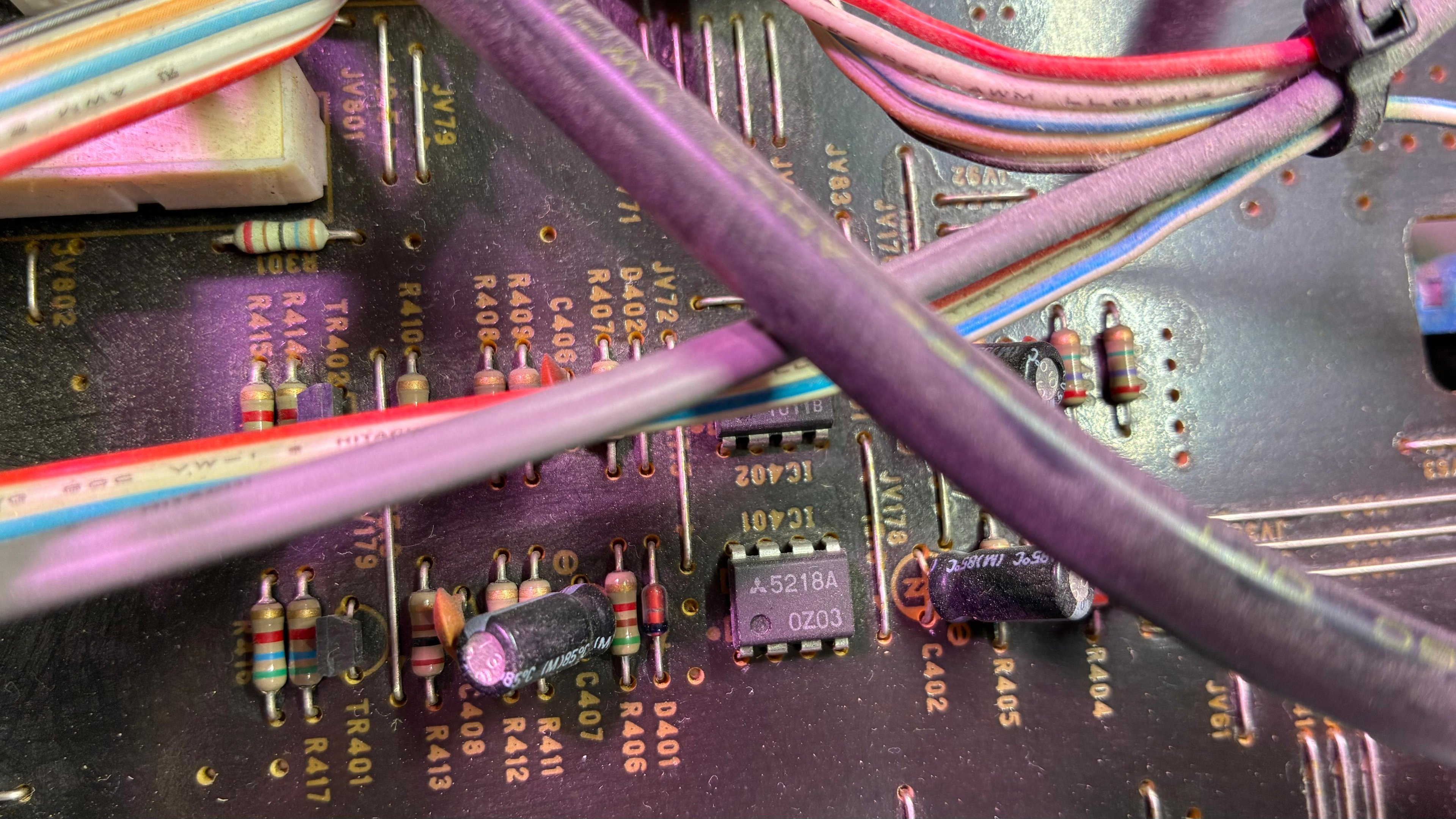

Auf dem letzten Bild rechts unten...entweder das schwarze quadratische(glaube ich nicht) oder das blaue rechteckige (so sehen die meisten aus). Da wo Japan 912... drauf steht.

Passiert einfach bei alten Verstärkern, die wahrscheinlich nicht oft benutzt wurden.

Das Gerät ist übrigens was feines, lass dir nichts erzählen. Für so eine Qualität bist du heutzutage ganz schnell im 4-stelligen Bereich.

Höre einfach mal beim einschalten, welches Relais klickt. Oder im Betrieb die Lautsprecher an und aus schalten und genau hören. Das Relais müsste für 2 Lautsprecherpaare 6 Anschlüsse haben (von unten).

Ersatz gibt es problemlos.

VG

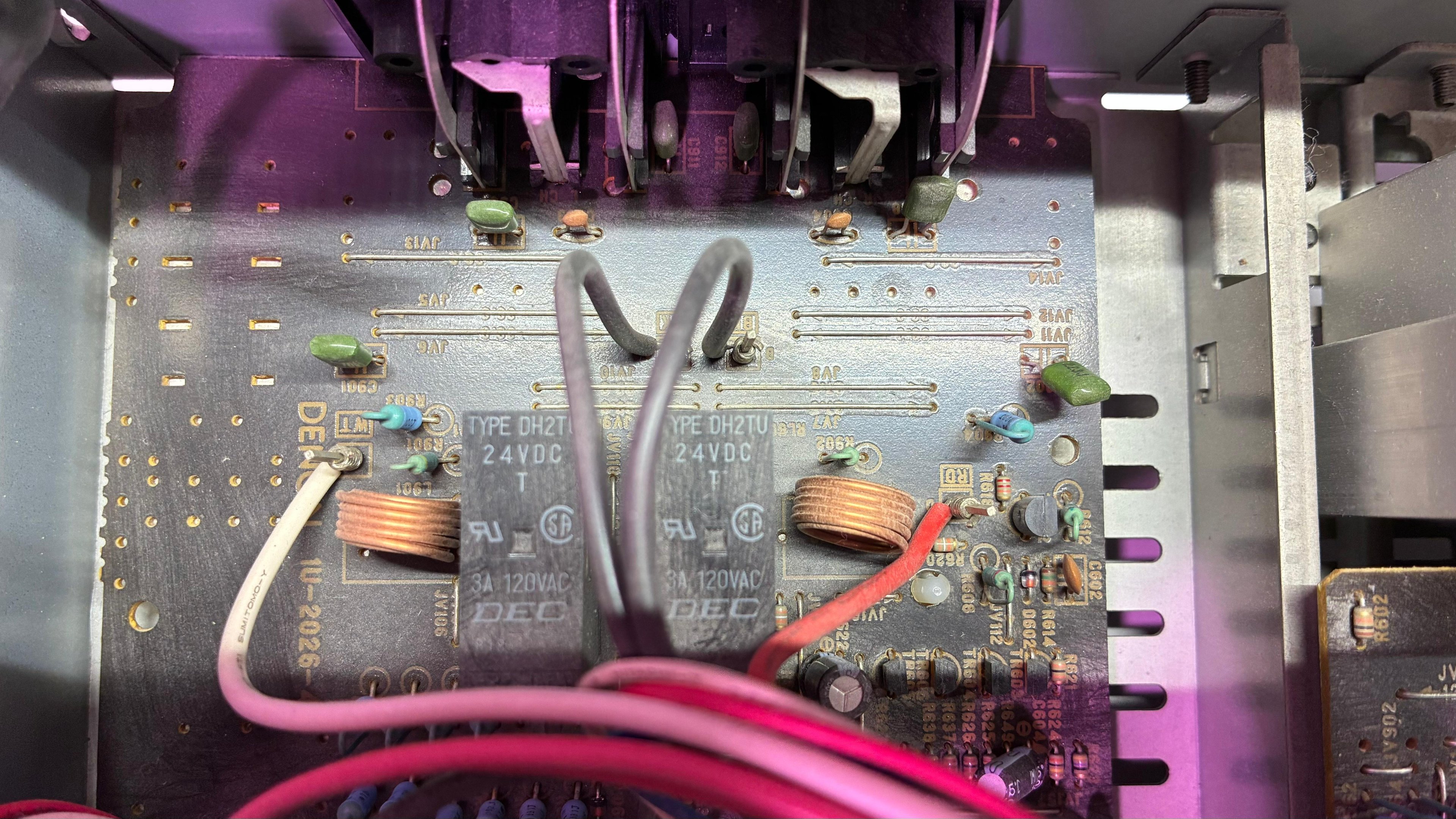

edit: Halt Stop! Bei genauerer Betrachtung des letzten Bildes sind da 2 rechteckige schwarze Kästen...das werden sie sein. Es steht kopfüber 24VDC drauf. Und DH2TU

Link als Beispiel



[Mopelt]

@Boulettenpaule Danke für die Rückmeldung.

Ich soll also die 2 Relais ausbauen und die 2 neue aus dem Link einbauen? Normale oder vergoldet?

Jetzt müsste ich nur noch wissen wie ich die 2 Relais ausbaue ohne Schaden zu machen



[Boulettenpaule]

Gerne!
Jo, die würde ich als erstes tauschen. Das Fehlerbild passt perfekt dazu.
Um es zu verifizieren, kannst du auch im laufenden Betrieb, wenn der Fehler auftritt, mit einem kleinen Holzstäbchen auf die Relais klopfen/ tickern. Wird es besser weißt du Bescheid.

Ohne auslöten geht es nicht. Hat der Amp eine Zugangsklappe von unten? Wenn nicht, muss leider die Platine auf der die Relais sitzen raus, oder zumindest umgedreht werden.

Hast du Equipment zum löten? Eine Entlötpumpe oder Entlötlitze wäre sehr hilfreich um die Kontakte vom Lot zu befreien, damit tust du dich leichter die Relais zu entfernen.

Man könnte auch versuchen die alten Relais zu öffnen und die Kontakte reinigen...Man kann aber auch direkt neue einlöten.

Ich würde die normale Variante nehmen.

Wenn du einen Kopfhörer anschließt und die LS deaktivierst ist alles ok, oder?

p.s.: ich hatte mal einen PMA-980....das war ein Bolide, ein richtiges Eisenschwein! Der hatte sogar Fernbedienung und elektronische Quellenumschaltung. Der machte glaube ich 2 x 180 Watt Sinus...Dampf in allen Lagen.
Wie gesagt....dein Verstärker ist noch lange nicht aufm Wertstoffhof!



[Mopelt]

Ich habe die Relais bestellt. Dieser wird ein bekannter von mir freundlicherweise aus-/einlöten, bevor ich mir den Krams jetzt alles selber erst kaufen muss. Ich berichte demnächst!



[Mopelt]

Guten Abend,

ich habe die Relais wechseln lassen und gerade probiert. Es funktioniert nun alles wie es soll.

Die Heco Music Style 800 machen richtig wumms, braucht man keinen zuästzlichen Sub dafür, vor allem da ich beim Denon den Bass nur auf normal (halb) habe.

Der Balanceregler ist noch oxidiert, das merke ich wenn ich den drehe. Aber benötige ich sowieso nicht, brauche nur 50/50.

Danke nochmal für die Unterstützung.

Viele Grüße aus Erfurt.
