Endstufe umbauen

[Little Britain]

Guten Abend
Ich habvor, eine Sharp Endstufe SM-7700HMK2 UMZUBAUEN.
DIE Endstufe wird über den Hauptturm mit einem Einschaltsignal versortg.
Ich würde gern die 12v von einem extra Transformator im Gerät realisieren.

Welcher wäre dafür gut geeignet? Es gibt schon welche für 5. Weiß auch nicht, wieviel Watt bzw Ampere der haben muss.
Kann mir da jemand ein passendes Empfehlen?



[ghecko]

Dh aktuell kann die Endstufe nur extern eingeschaltet werden und du willst das nun intern erledigen?
Kannst du dein Vorhaben genauer erläutern?



[Vindoriel]

Der "1000W Schneider-Turm" lässt grüßen, davon ist es die Endstufe (Scharp war der eigentliche Hersteller)...

Umbau lohnt sich nicht wirklich, mehr Schein als Sein. Das Ding schafft schon 2x 100 W Sinus, allerdings 8 Ohm Mindestimpedanz (die meisten Boxen haben 4 Ohm) und der Hybrid-IC (Endstufe in einem Bauteil, das Gegenteil vom diskretem Aufbau) läuft gerne mal heiß unter höherer Belastung (wozu auch der Anschluss von 4 Ohm Boxen bei geringerer Belastung zählt).

Es fehlen auch die für eine Endstufe nötigen Pegelsteller, um mit höherem Pegel aus der Vorstufe rauszugehen zwecks besserem Signal-Rauschabstand.



[Little Britain]

Ja genau, ich möchte das Schaltsignal ins innere legen.
Die soll wie eine Standard Endstufe betreibar sein.

Ein Receiver soll per Preouts als Vorstufe dienen.



[ghecko]

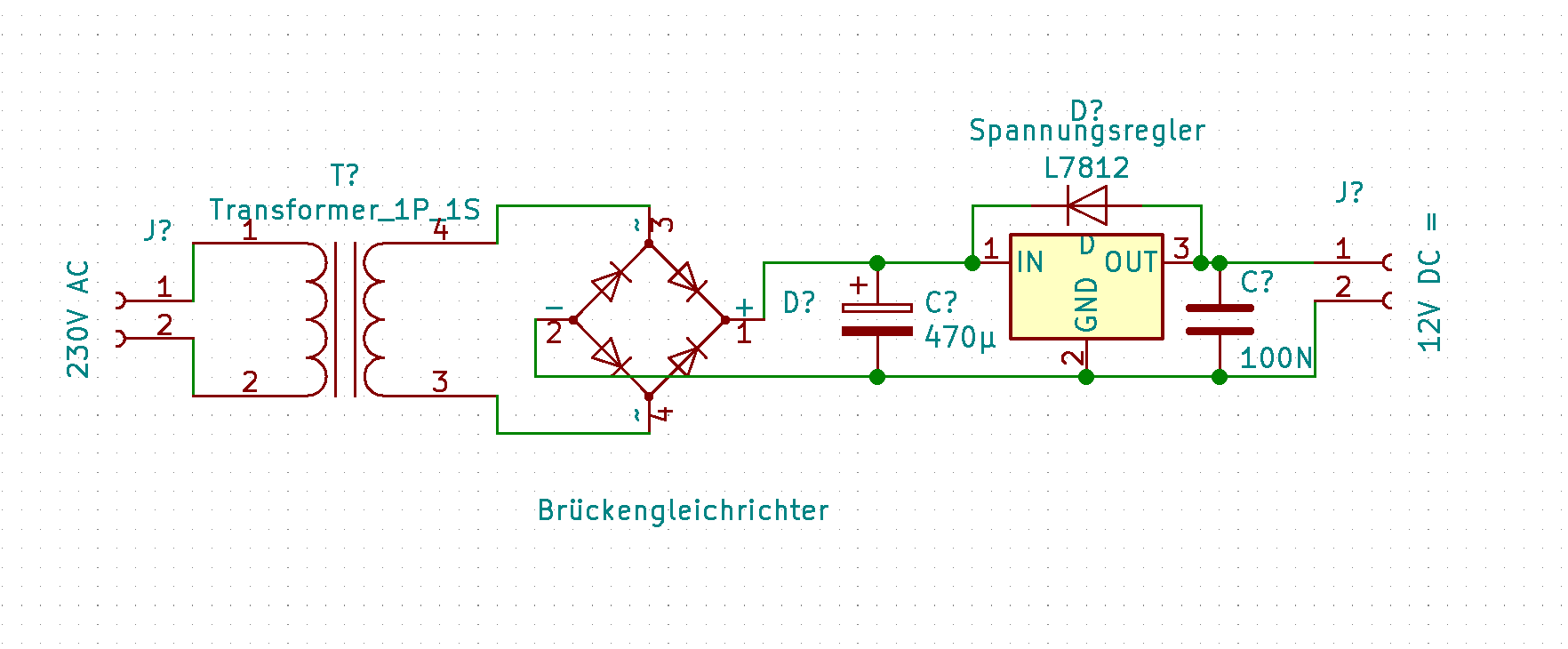

Ich würde da ein einfaches, linear geregeltes 12V Netzteil auf Lochrasterplatine bauen. Teile könnte ich auch verlinken, aber Reichelt ist gerade down und Conrad geht mir auf den Keks.

https://www.reichelt.de/brueckengleichrichter-200-v-1-a-hdbl-103g-p146623.html?&trstct=pol_1&nbc=1
https://www.reichelt.de/spannungsre...-mc-7812-ctg-p189085.html?&trstct=pos_2&nbc=1
https://www.reichelt.de/kuehlkoerpe...243-mi-247-o-p228045.html?&trstct=pos_0&nbc=1
https://www.reichelt.de/printtrafo-...ei-30-18-118-p27473.html?&trstct=pol_12&nbc=1
https://www.reichelt.de/elko-radial...d-fr-470-50-p121292.html?&trstct=pol_12&nbc=1
https://www.reichelt.de/keramik-kondensator-100n-kerko-100n-p9265.html?&trstct=pos_0&nbc=1
https://www.reichelt.de/gleichrichterdiode-1000-v-1-a-do-41-1n-4007-p1729.html?&trstct=pos_0&nbc=1
https://www.reichelt.de/lochrasterp...100mm-h25pr100-p8270.html?&trstct=pol_9&nbc=1
2x https://www.reichelt.de/klemmleiste-rm-5-08-2-polig-wago-236-402-p31650.html?&trstct=pol_4&nbc=1



[Vindoriel]

Und das ist dem Schneider-Teil haushoch überlegen:

https://www.thomann.de/de/tamp_s150.htm



[Little Britain]

Würde ein Trafo mit 12v auch allein reichen?
Ich brauch die Spannung doch nur, damit das Relais anzieht.
Aber Danke fürs raussuchen, wäre zumindest auch eine Lösung.
Lg



[ghecko]

Würde ein Trafo mit 12v auch allein reichen?

Nein, Trafos geben Wechselspannung aus. Relais brauchen Gleichspannung.



[Little Britain]

Okay, dann werd ich es mit der Schaltung versuchen. Danke schonmal für die Hilfe

Ergänzung (25. April 2020)

Wo genau kommt die Gleichrichterdiode hin, oder überseh ich da was?



[ghecko]

Parallel zum Intut/Output des Spannungswandlers, wie oben im Schaltplan.



[Little Britain]

Wäre vielleicht auch eine Möglichkeit, das Relais zu brücken? Hätten die Lautsprecher noch ein Schutz oder würde bei einem Defekt direkt die Lautsprecher durch gehen?



[ghecko]

Brücken bedeute in dem Fall-> Ist der Stecker drin, ist die Endstufe an.
Hat erst mal nichts mit den Lautsprechern und deren Schutzeinrichtungen (falls vorhanden) zu tun.
Und wie ich gerade sehe werden zwei Relais geschaltet, einmal für die Netzspannung und dann nochmal für die Lautsprecher, um den Einschaltplopp freizuschalten. Der wäre dann bei jedem Ein/Ausstecken hörbar. Und falls das ding über eine DC-Freischaltung verfügt, ist dann auch der Lautsprecherschutz in dem Fall wirkungslos.
Insgesamt ne schlechte Idee.



[Little Britain]

Wenn das Signal (12v) nach außen gelegt ist, müsste es auf dem Schaltweg der Platine mit nix in Verbindung stehen!?
Nach meiner Meinung müsste , sobald die 12v anliegt, das Relais anziehen, auch wenn die Endstufe nicht in Strom steckt?
Oder seh ich das falsch?

Ergänzung (25. April 2020)

Ich hab noch ein Stabilisiertes universal NT.
Es würde auch 12v gleichstrom liefern. Müsste doch funktionieren, oder passiert da was, wenn ich dann die Endstufe in Strom stecke? Kann ja sein, das ich was übersehe..



[Ralfii]

Moin.

Wenn die 12V nur die Endstufe anschalten, dann kannst du das auch überbrücken.

Ob es einen Einschaltverzögerung gibt, die dann hoffentlich auch eine Lautsprecher DC-Schutz enthält ist aber fraglich, diese werden aber sicher nicht von der 12V Steuerspannung gesteuert.

Es kann auch sein, das die Leistungs IC den DC Schutz nd die Einschaltverzögerung enthalten.


GIbt es einen zeitverzögerten Klick in der Endstufe oder kommt der Ton gleich beim einschalten ?



Edit: Habe gerade gegoogelt: Es ist nur das Netz Relais das mit 12V angesteuert wird und die Endstufe einschaltet. Einige sekunden später gibt es dann den Ton.


Gruß



[Little Britain]

wenn ich den Hauptturm einschalte, geht die Endstufe direkt mit an. Das 2 klacken erfolt nach 2- 3 Sekunden.

Dann müsste es ja funktionieren.
Der 4 Pin stecker zur Steuerung, ist nur mit 3 Pin belegt. Müsste jetzt nur noch rausfinden, welche 2 von den 3 die Einschaltung zuständig ist.

Der 3 Pin soll ja zur Umschaltung der Surround Lautsprecher dienen.

Ich müsste an der Anlage mal den Anschluss messen,. Weiß nur noch nicht was die Polung angeht. Es sollte ja eine Plus und eine Minus Leitung sein.


Bin noch nicht so ganz bewandert in der Materie, bin kein Elektroniker.
Ich bin aber versiert, mir das anzueignen.

Vor ein paar Wochen hab ich ein Yammi repariert. Ein Defekter x2 Kondensator im Schaltnetzteil gab auch da nicht mehr das 7v Einschaltsignal weiter.

Bin aber froh über eure Hilfe, will es ja auch richtig machen. Vieles ist mir halt noch nicht so klar.



[Little Britain]

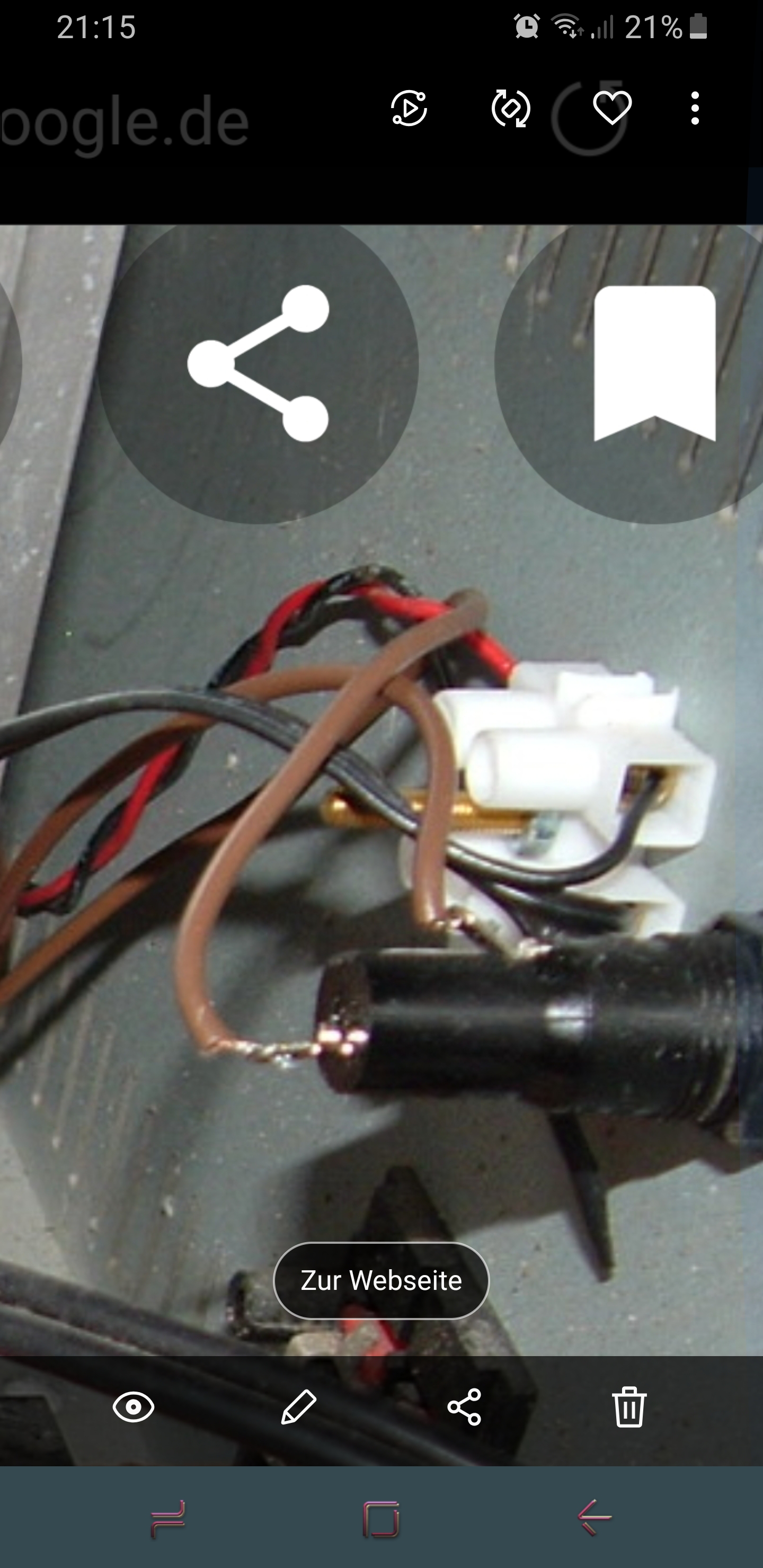

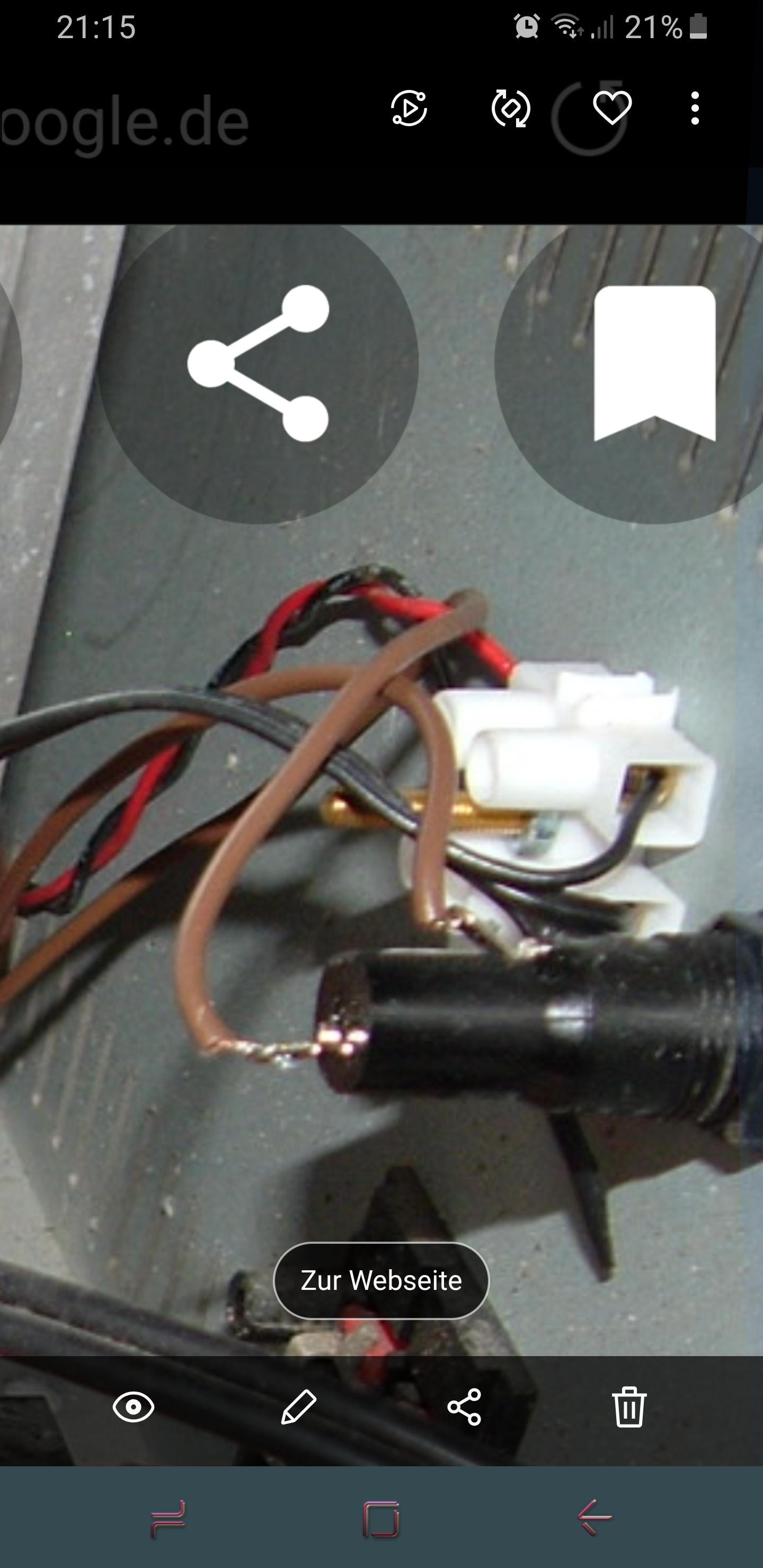

Ich hab folgendes Bild gefunden.
Wie zu sehen, wurde das Signal/Einschaltkabel gekappt.
Aus dem 3 adrigen Kabel wurden 2 Leitungen verbunden. Ich habe die Leitungen zum Stecker verfolgt und die entsprechenden Pins am Turm gemessen.
Also die Leitungen von denen ich ausgehe, auf dem die 12v liegen soll. An dem Turm ist noch ein weiterer Anschluss der auch mit DC 12v gekenzeichnet ist. Dieser ist wohl für eine andere Variante.

Was mir auffiel, wenn der Turm in Strom steckt ohne Eingeschaltet zu sein, zeigt das Multimeter auf DC 23,4v an. Schalte ich den Turm ein, sind es 21.5v.
Entweder sind es die falschen Pins oder das Schaltsignal beträgt mehr als 12v. Komisch is nur, das es weniger wird, wenn er an ist.

Ich wollte jetzt den 3 Pin nicht auch noch Messen, da ich nicht sicher bin, ob das Multimeter nachher etwas brückt.

Kann das richtig sein?



[Little Britain]

Auch wenn keiner mehr schreibt, der Bau eines passenden NT's, hat geklappt.
Somit gehts jetzt.
