Fehler in Anleitung der Netzwerkdose?

[Mr.Schimmi]

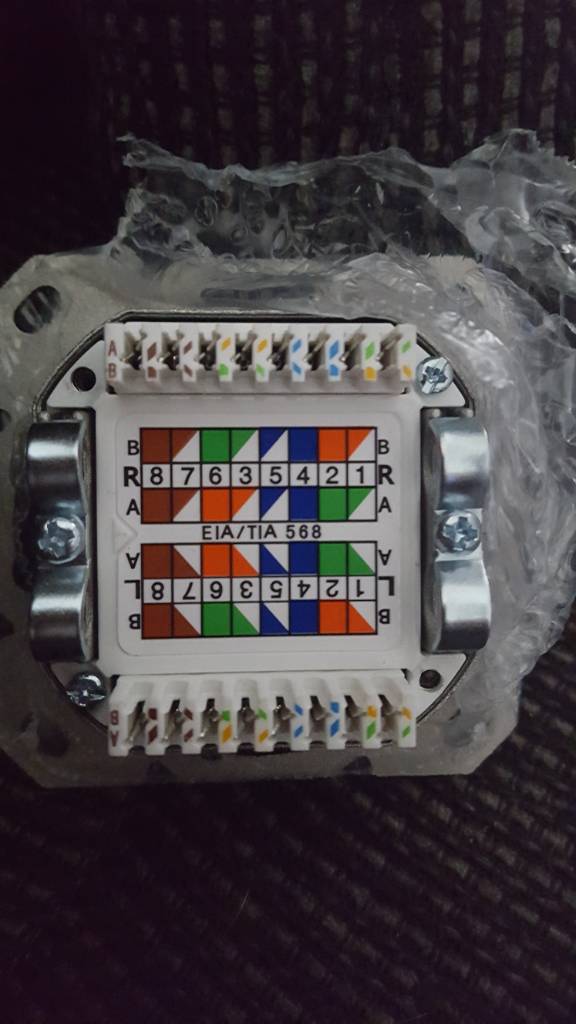

Hallo. Bin dabei meine Netzwerkdose und mein Switch anzuschliessen. Ist die Dose verkehrt beschriftet? Müsste es nicht bei Anschluß A eigentlich Nr.4 weiß/blau und bei 5 blau sein?



[EliteSoldier]

https://de.m.wikipedia.org/wiki/TIA-568A/B
Ich kann das leider momentan nicht genau nachgucken. Kannst das ja mal eben vergleichen.



[Mr.Schimmi]

Mich irritiert das im Moment halt. Beim Switch gehts im Wechsel. Weiß/Farbe usw. Hab schon gegoogelt,will aber sicher gehen das es auch wirklich so falsch ist. Nichtvdas die Dose anders ist. Weil die 3 ja zwischen der 5 und 6 liegt.



[Torry_PB]

Die Dose ist in Ordnung, die haben nur die Nummern etwas anders angeordnet.

Auf den ungeraden Nummern ist doch immer Farbe(X)/weiß.



[Phanos]

Das ist schon Okay, 3 und 6 sind ein Adern paar, siehe den Link von weiter oben.
Ich habe meine Dosen auch so angeklemmt, alles passt.



[Mr.Schimmi]

Hab das gar nicht gesehen gehabt auf dem handy. Erst als ich auf querformat gestellt habe. Dann will ich mal hoffen das ich alles richtig angeschlossen habe



[Mr.Schimmi]

Hab die dose mit dem switch verglichen. Da ist es gleich,nur anders angeordnet. Deswegen die irritation. Danke für eure Hilfe!
