Fractal Design Arc Mini

[scryed]

da schon das eine oder andere Gehäuse von Fractal Design hier abgelichtet wurde werde ich auch mal meines dazu beisteuern

bei mir handelt es sich um das Arc Mini Gehäuse was für max. mico atx Boards ausgelget ist
hier ein paar daten dazu direkt von der Hersteller seite

6x 3,5 inch HDD trays, compatible with SSD!
2x 5,25 inch bays, with 1x 5,25>3,5 inch converter included
On top of front panel: 2x USB 2.0, 1x USB 3.0 and Audio I/O
Removable filter below PSU (PSU not included)
M/B compatibility: Mini ITX and Micro ATX
4+1 expansion slots with sleek white painted brackets
Supports graphic card lengths up to 260mm when removable HDD-Bay is in place
Supports graphic card lengths up to 400mm without removable HDD-Bay
Supports CPU coolers with height of 165mm
Supports PSU's with a depth of maximum circa 170mm, when using bottom 120mm fan location. When not using the bottom 120mm fan location, the case supports also longer PSU's, typically 200-220mm
Case size (WxHxD): 210x405x484mm with front and top bezel in place
Net weight: 9 kg

Fan controller for 3 fans included
1 front mounted Fractal Design 120mm fan @ 1200rpm included
1 rear mounted Fractal Design 120mm fan @ 1200rpm included
1 top mounted Fractal Design 140mm fan @ 1000rpm included
Additional 4 fan slots available for optional fans; one 120mm in front, one 120mm in bottom, one 120/140mm in top and one 120/140mm in side panel

A total of 7(!) fan slots (2x 120mm in front, 2x 120/140mm in top, 1x 120mm in bottom, 1x 120mm in rear,1x 120/140mm in side panel)
Three fans included (1x 120mm in front, 1x 120mm in rear and 1x 140mm in top)
Support for dual 120mm radiator in top*
6x white painted HDD trays, with silicone mounting
Upper HDD cage is removable and rotatable
USB3 support in front panel
Excellent cable routing and cable routing covers
Easily removable front panel with clip on fan slots
Extra, vertically mounted expansion slot, suitable for fan controllers or non-input expansion cards

ich mach es kurz da ich nicht sonderlich gut bin Test`s zu verfassen , hier die Bildstrecke zu dem gehäuse frisch aus der Verpackung und im gefüllten zustand

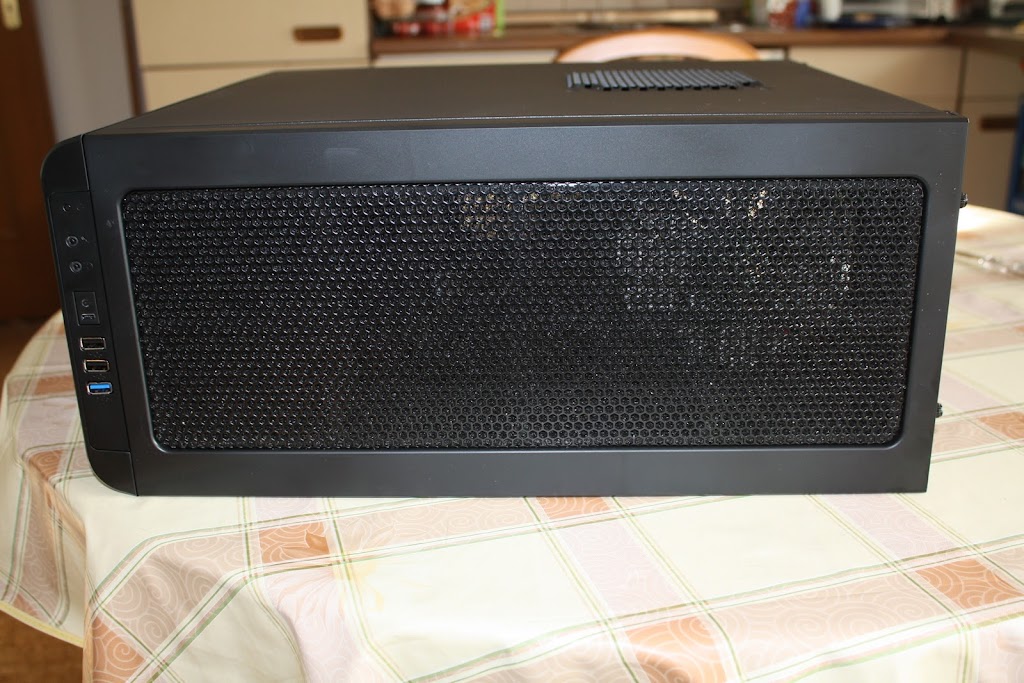

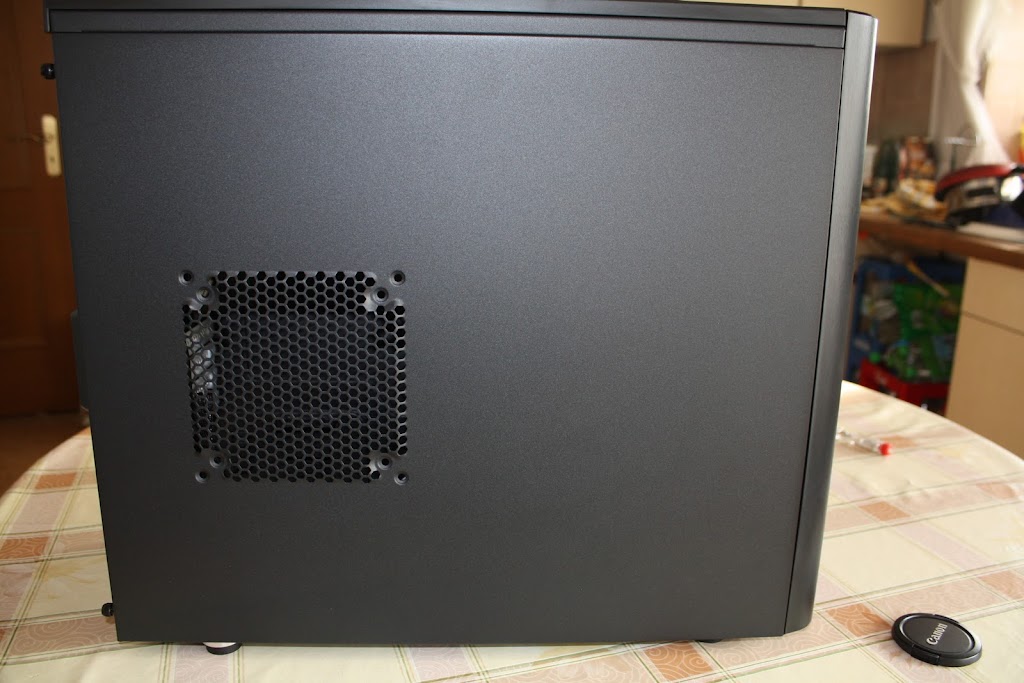

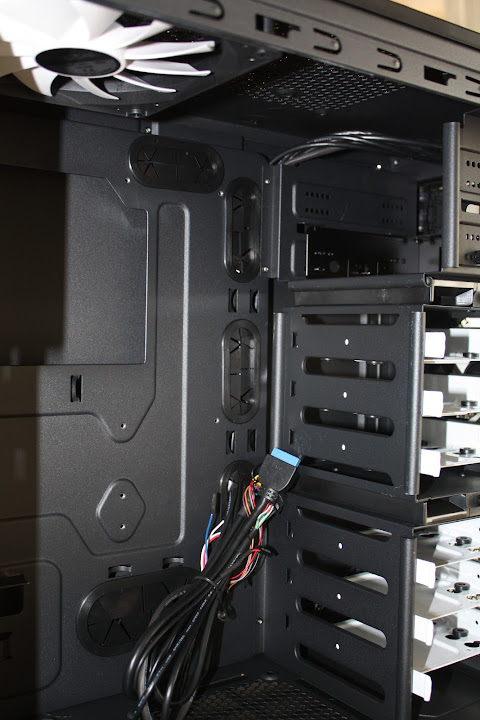

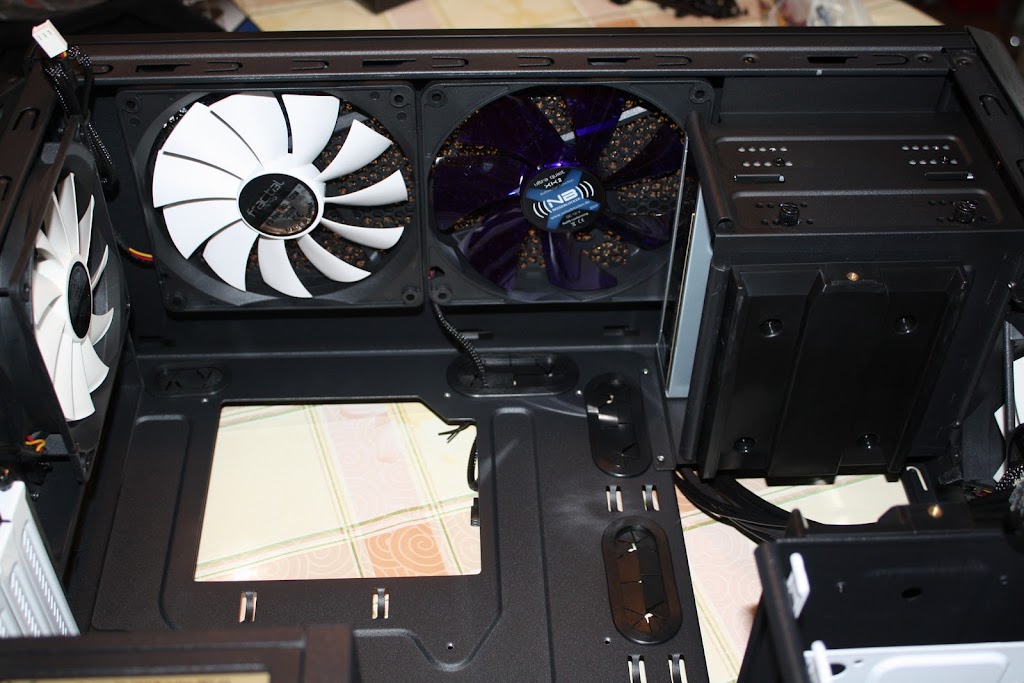

frisch ausgepackt:

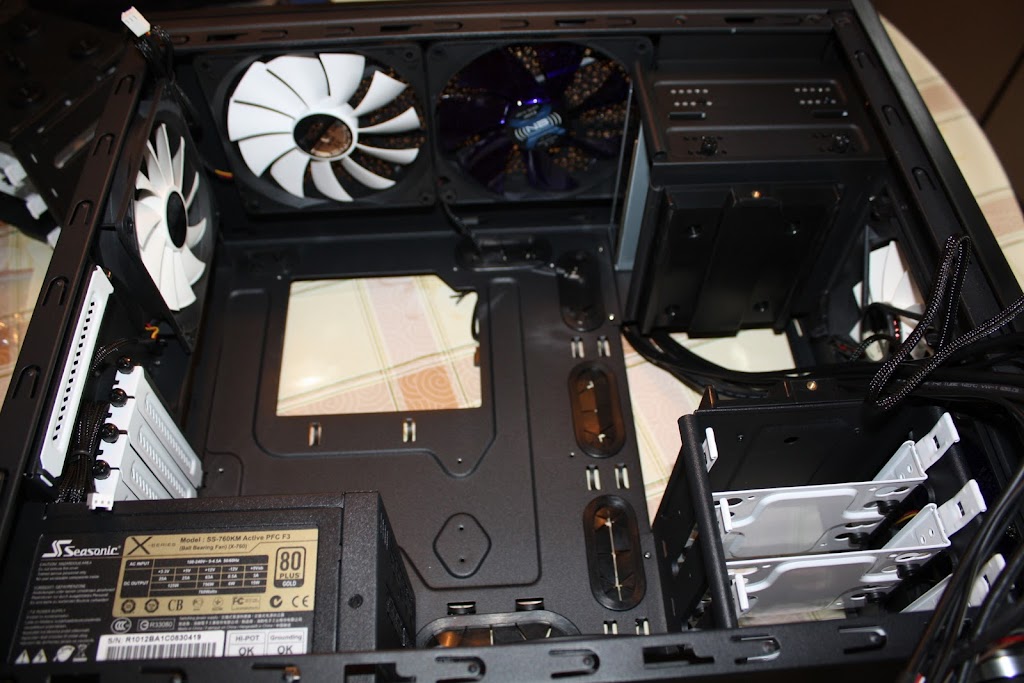

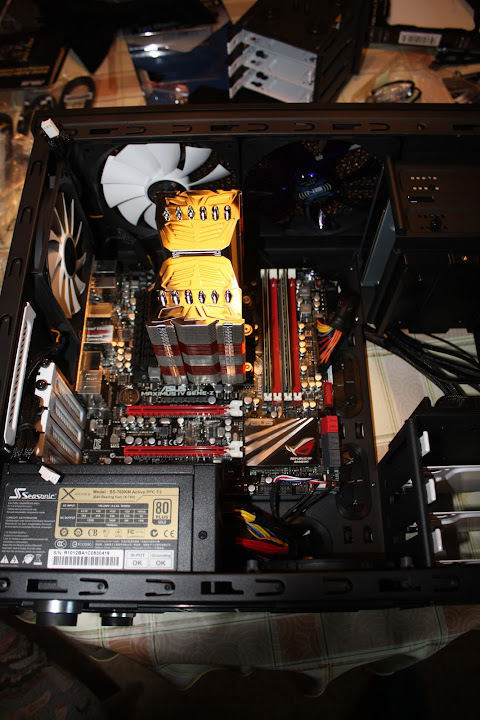

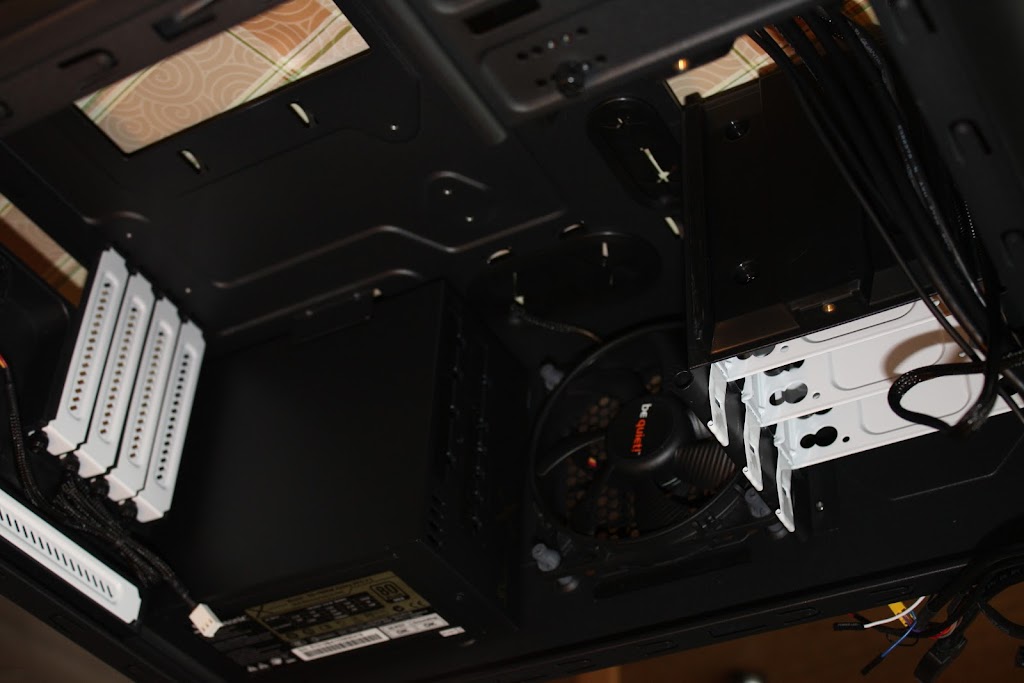

wird gefüllt



alle Teile haben ohne probleme reingepasst , einzig die kabelführung auf der Rückseite war ein wenig verzwickt aber mit genug Kabelbinder bekommt man es da auch relative sauber hin

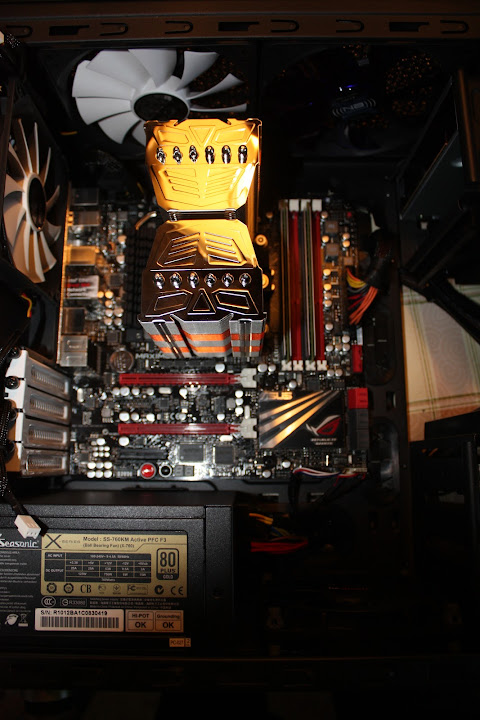

(CPU Kühler Prolimatech Super Mega , Gfx Gainward 580 gtx )

der obere Festplatten-Käfig ist 90 grad drehbar ... werd ihn warscheinlich drehen um eine art Lufttunnel in richtung Grafikkarte zu haben



[mastor]

vlt schaff ich es ja mein mainboard zu töten. dann kauf ich mir auch ein mini atx und so ein case
schöne bilder. ist das überhaupt miniatx oder irre ich mich in der hinsicht?



[derChemnitzer]

ist ähnlich meinem Lian Li A04B

http://www.caseking.de/shop/catalog/Lian-Li-PC-A04B-Micro-ATX-Tower-black::15965.html



[t4ub3]

ist das überhaupt miniatx oder irre ich mich in der hinsicht?

es gibt nur micro-ATX und mini-ITX, das hier ist ersteres



[scryed]

ist ein mini atx , ja die beiden der lian li und der arc mini sehen sich schon recht gleich , für mich persönlich hat der arc mini aber ein paar feinheiten mehr

edit stimmt mico atx weiß nicht wiso ich auf mini komme , mein fehler



[t4ub3]

Schickes Case übrigens. Das Design gefällt mir sehr gut. Aber ist mir etwas zu offen, das stört mich bei meinem Midgard schon. ne ziemlich staubige Angelegenheit
Und ich finde es irgendwie schade, dass Fractal Design bei seinen µATX-Gehäusen quasi nur paar Slotblenden weglässt und nicht konsequenter Platz einspart. Silverstone hats ja mit dem TJ-08E und dem neuen Precision vorgemacht. Allerdings gefällt mir bei denen wieder das Design nicht richtig... Gibt wohl im Moment kein perfektes Case für mich ^^



[scryed]

was ich bei diesen und vergleichbaren super finde ist das sie nicht wie bei vielen anderen das netzteil gegenüber/parallel den mainboard angeordnet haben ...... ich will schon viel an platz einspaaren aber nicht auf kosten einenes großen cpu kühlers , wobei parallel zum mainboard ist schon okay nur machen die hersteller dann das gehäuse nicht breit genug



[Boeby]

Also das Gehäuse ist echt genial. Zufällig habe ich gestern eines zusammengebaut.
Ich gebe zu, ich habe noch nicht viele Gehäuse zusammengebaut (vlt. 7), aber dieses ist hier ist einsame Spitze. Selbst die Seitenwände sind schon gedämmt. Alles sitzt fest und nichts klappert..

PS: und eine SSD lässt sich sowiso direkt verschrauben.. Gefällt mir echt gut das Gehäuse, leider ists nicht für mich..



[t4ub3]

@scryed: Das ist ja das gute an den Silverstone-Gehäusen. D passt auch noch gut ein Tower-Kühler hin.



[scryed]

muss auch sagen glück gehabt mit der gfx hab noch gut 10 mm luft zum festplatten käfig ;D



[RC23]

Das Fractal Arc Mini gefällt mir recht gut und könnte bald bei mir als HTPC einziehen. Hab noch einen Scythe Grand Kama Cross CPU-Kühler da, der eine Bauhöhe von 140mm mitbringt. Er ist etwas ausladend, kühlt aber gleichzeitig noch das Mainboard samt RAM mit.
http://www.scythe-eu.com/produkte/cpu-kuehler/grand-kama-cross.html

Das Arc Mini Gehäuse läßt angeblich CPU-Kühler von bis zu 165mm zu. Wäre somit der 140mm Scythe Grand Kama Cross kein Problem für das Arc Mini?



[t4ub3]

Jap, ist kein Problem.
