Leserartikel Gigabyte RTX 5090 Waterforce WB - zweiten 12VHPWR Anschluss aufgelötet

[AssassinWarlord]

Da ich ebenfalls von schlaflosen Nächten geplagt war wegen der unfassbaren Angst um den Stecker habe ich auch meine RTX5090 umgebaut auf einen 2. Steckverbinder - auch wenn ich aktuell noch nicht mal ein Kabel dazu habe

Elektrisch ist der unbelegte Platz 1:1 Parallel mit dem Werksseitig verbauten Stecker beschaltet. Das heißt also, die Karte "Sieht" davon nix, bekommt es also nicht mit. Der Strom läuft genauso über die selben Shunts wie vom ersten Stecker, es kann damit auch kein Powerlimit ausgehebelt werden oder sowas, es geht reinweg um die Last Erteilung der einzelnen Kontakte des Stecker (parallelschaltung eben).

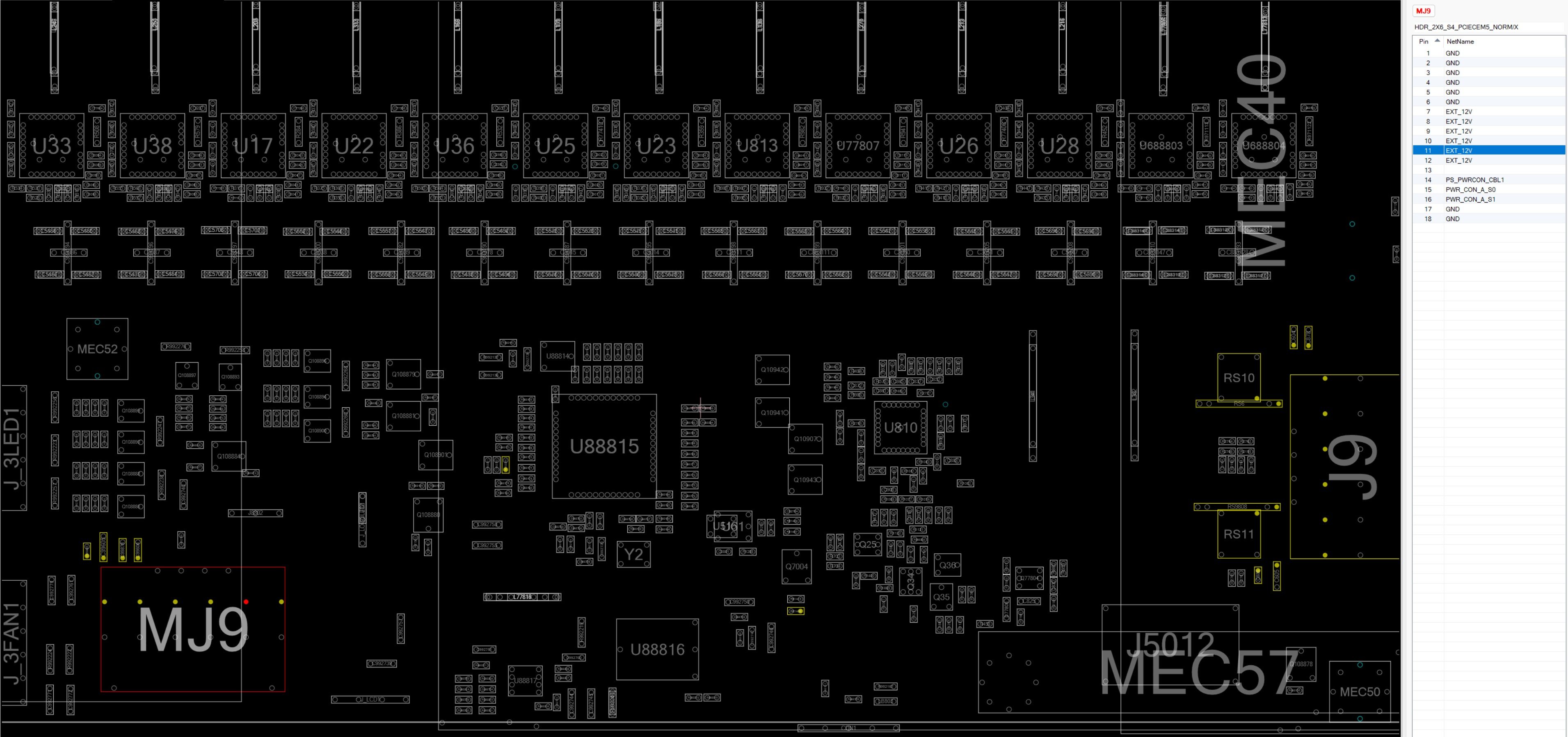

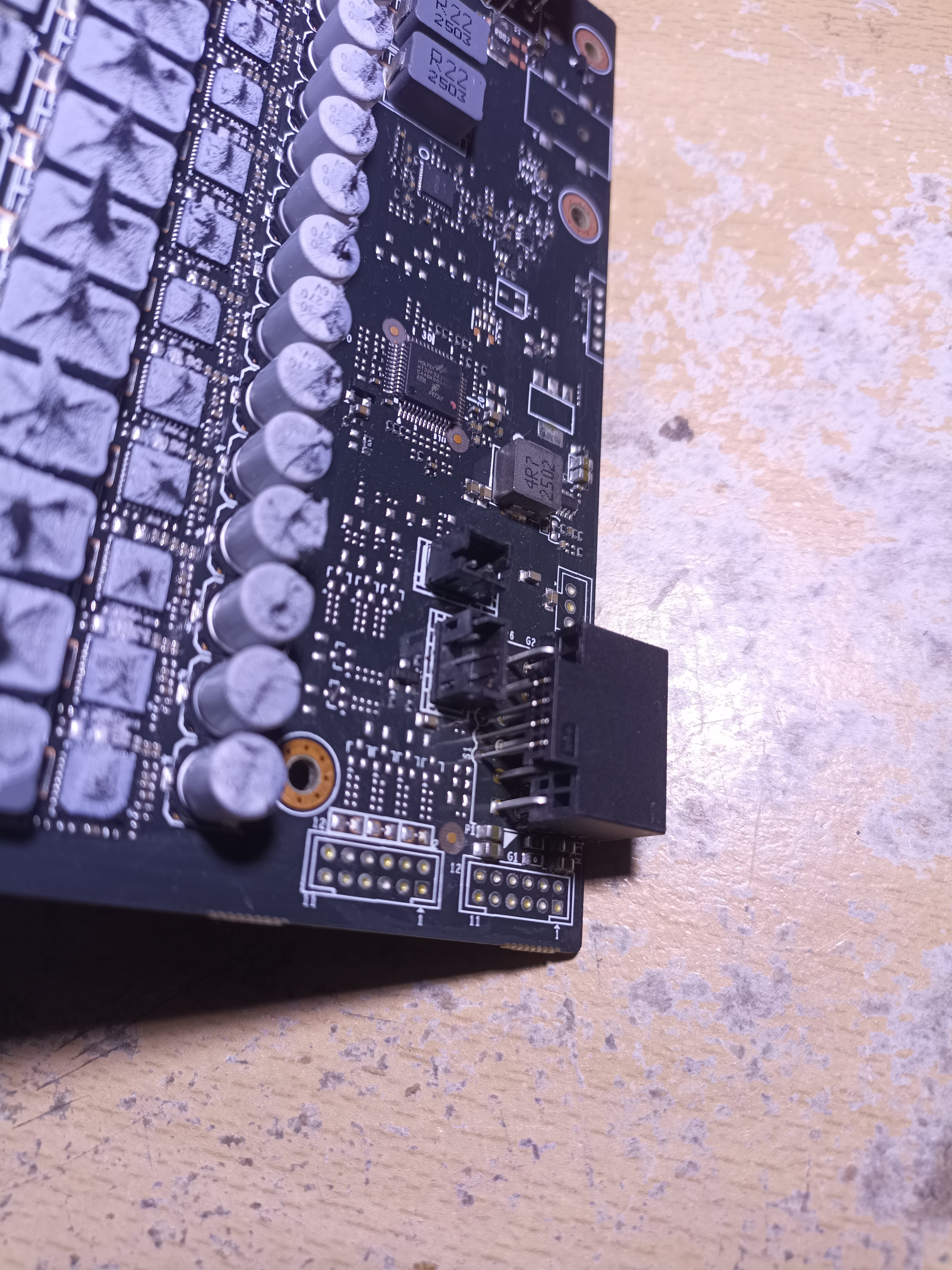

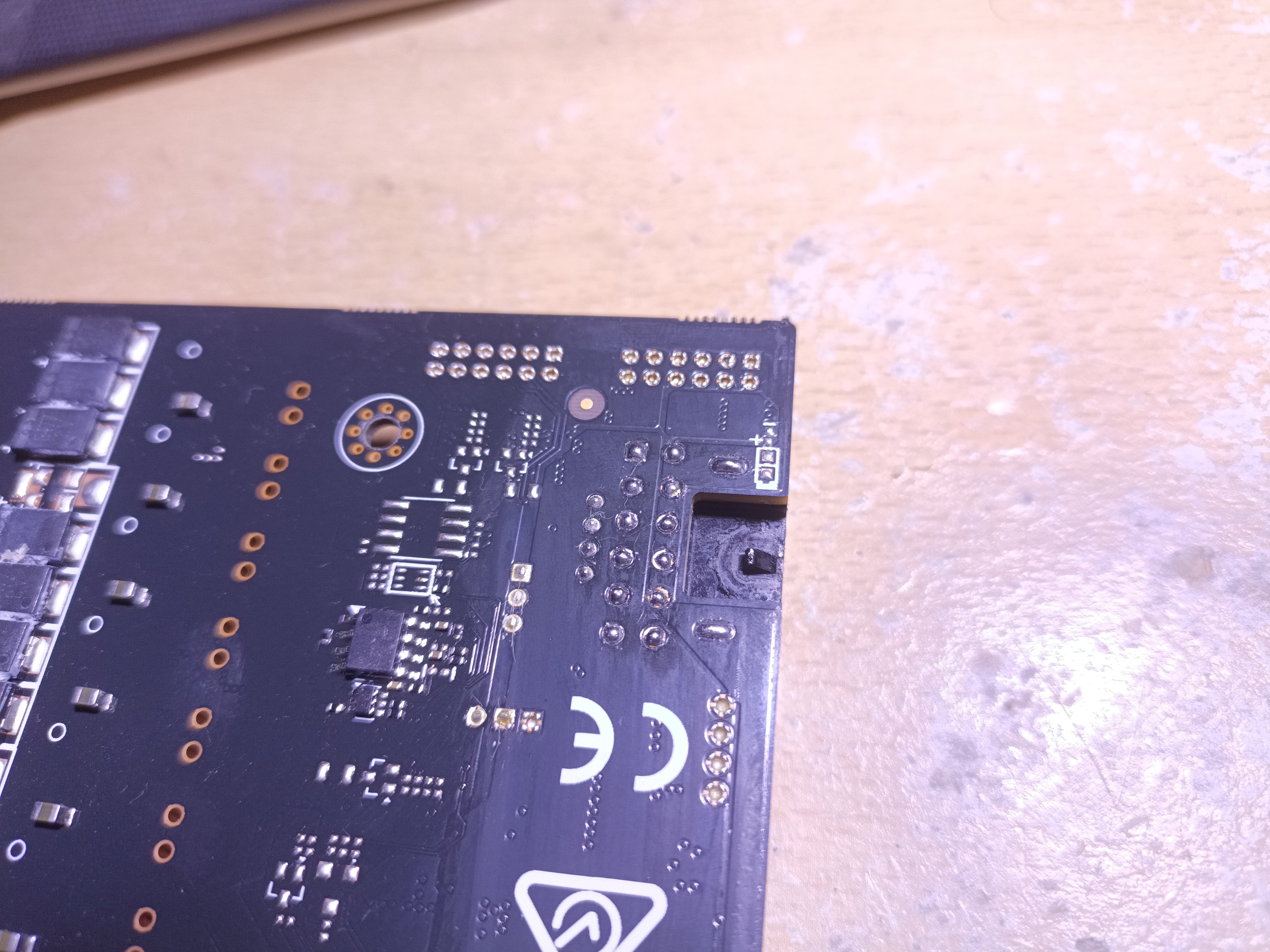

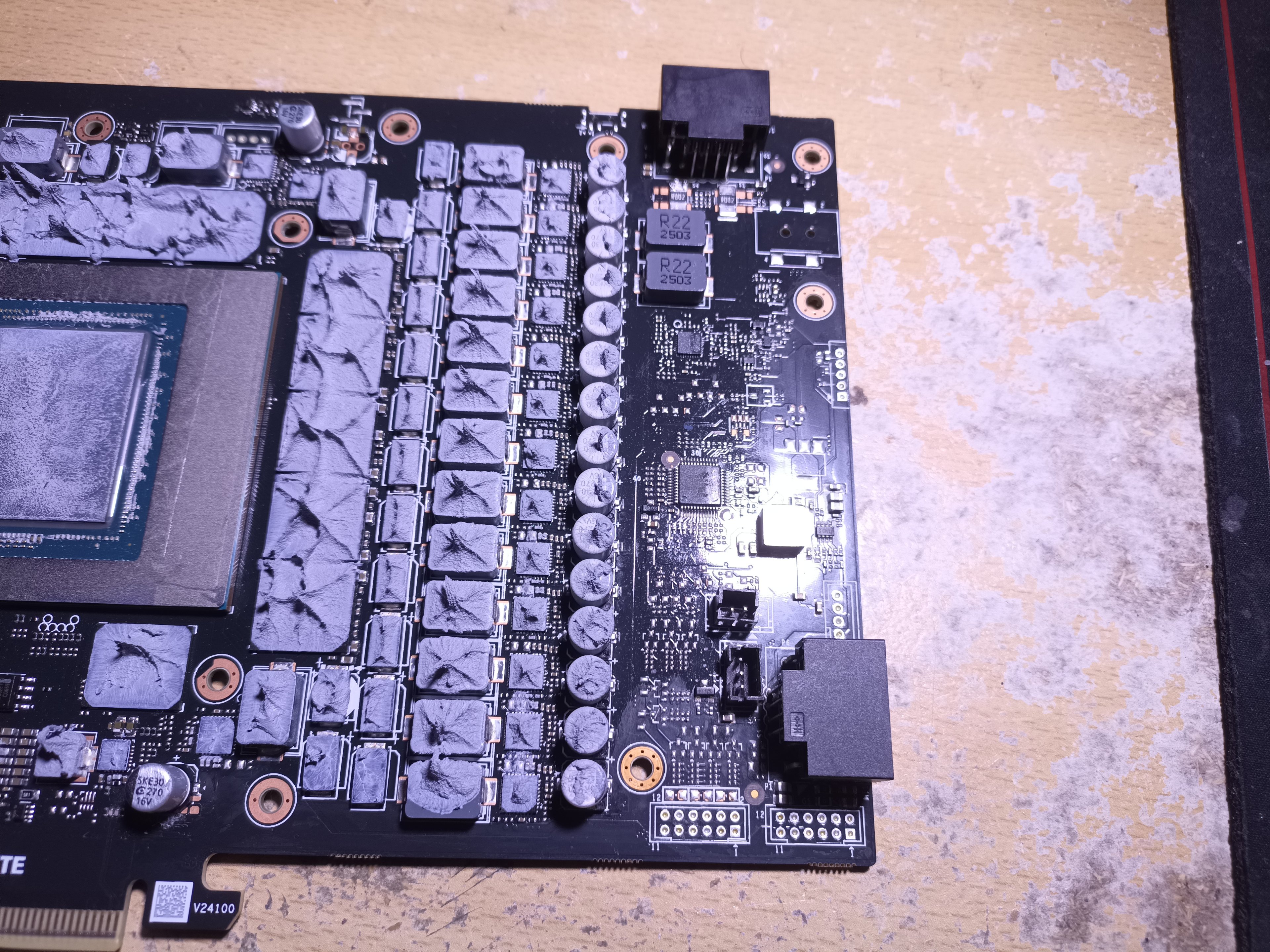

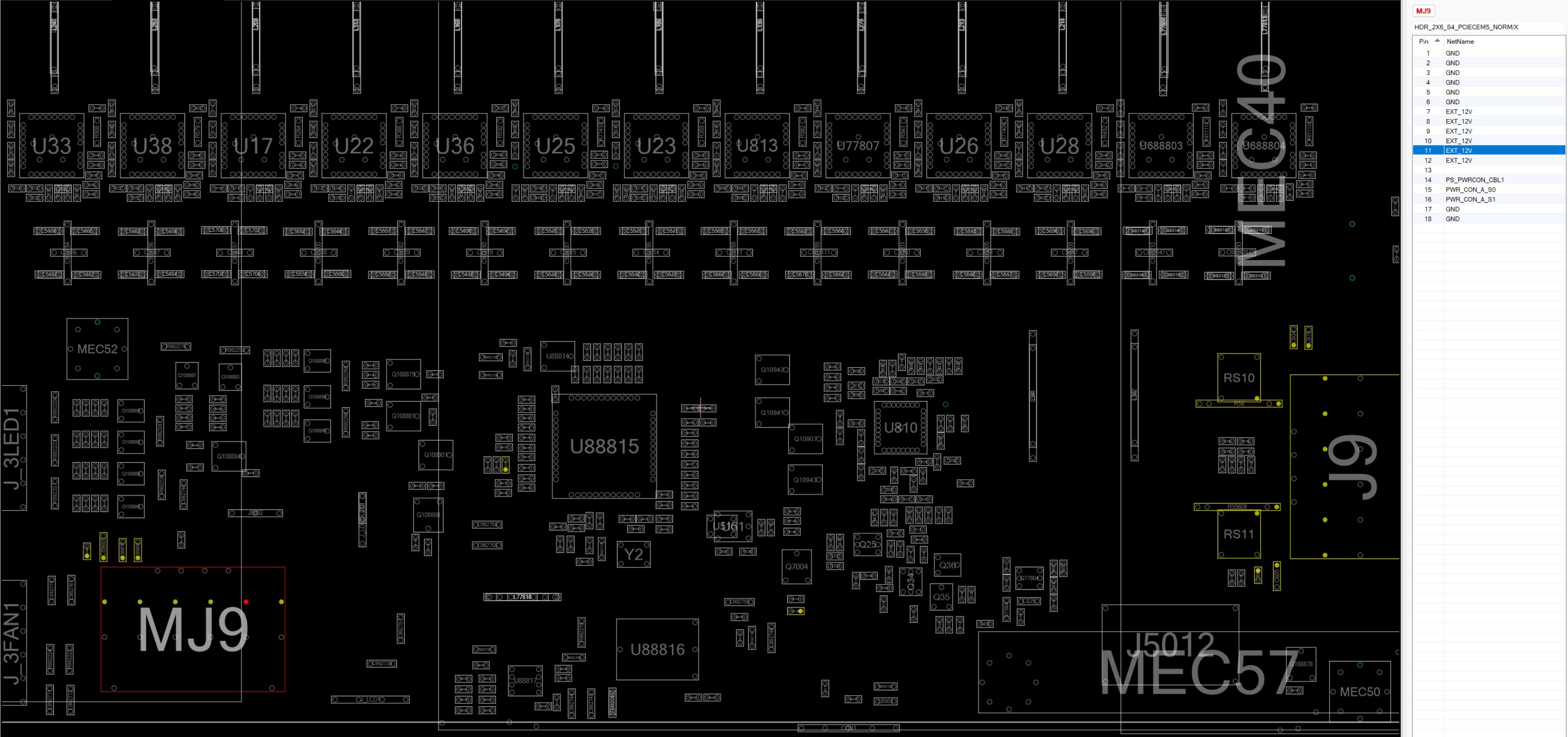

Hier im Boardview ist J9 ist der Originale, MJ9 freie platz

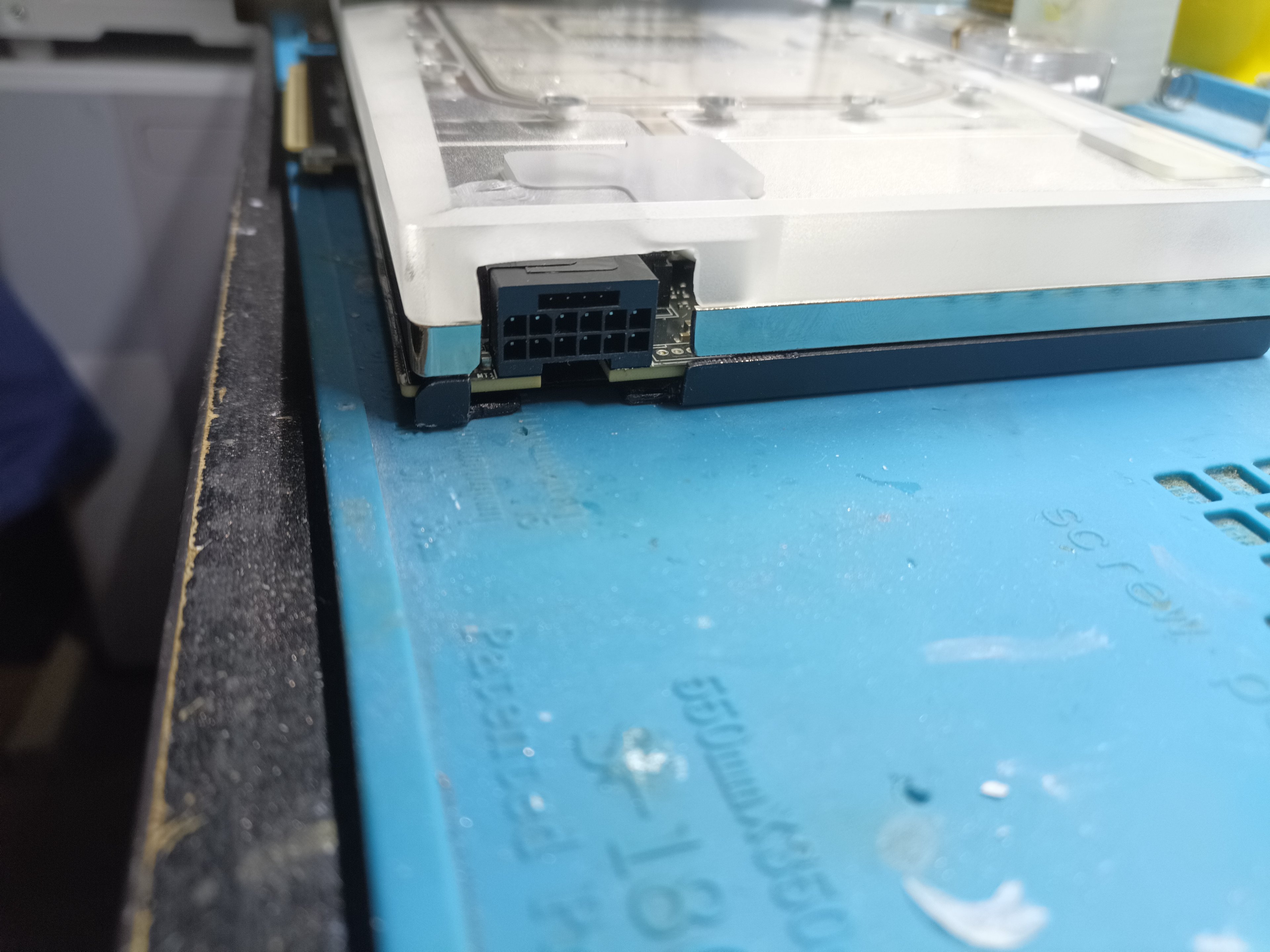

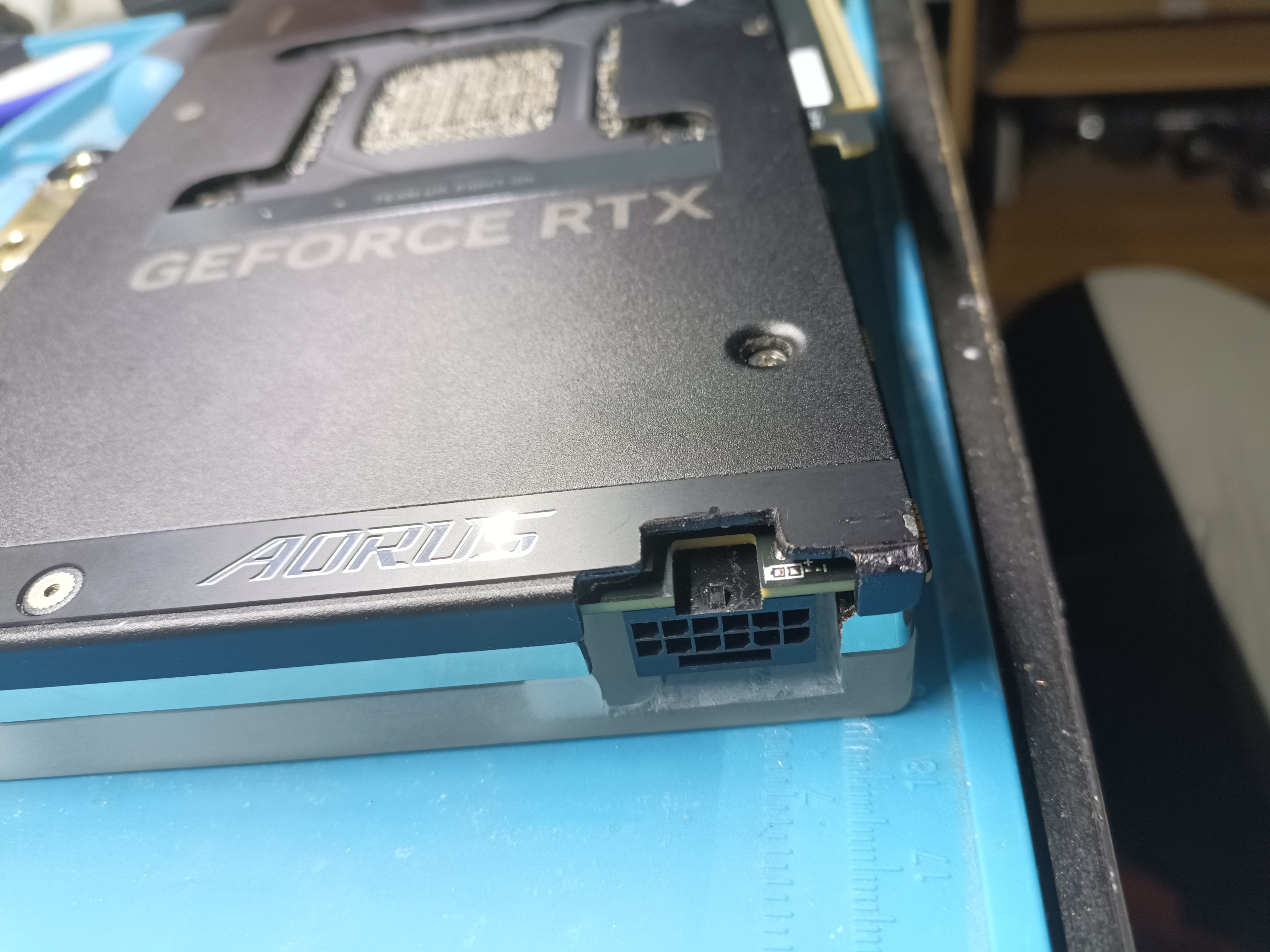

Da ich aber eine Waterforce WB RTX5090 habe, musste am Wakü block auch ein bisschen was weggefräst werden damit es passt. Also kurzerhand den Dremel angesetzt und hier und da einiges an Kupfer und Acryl weggefräst :d Hatte leider kein zugriff auf eine CNC, sonst würde das sicherlich schöner aussehen. Naja, erfüllt aber seinen zweck

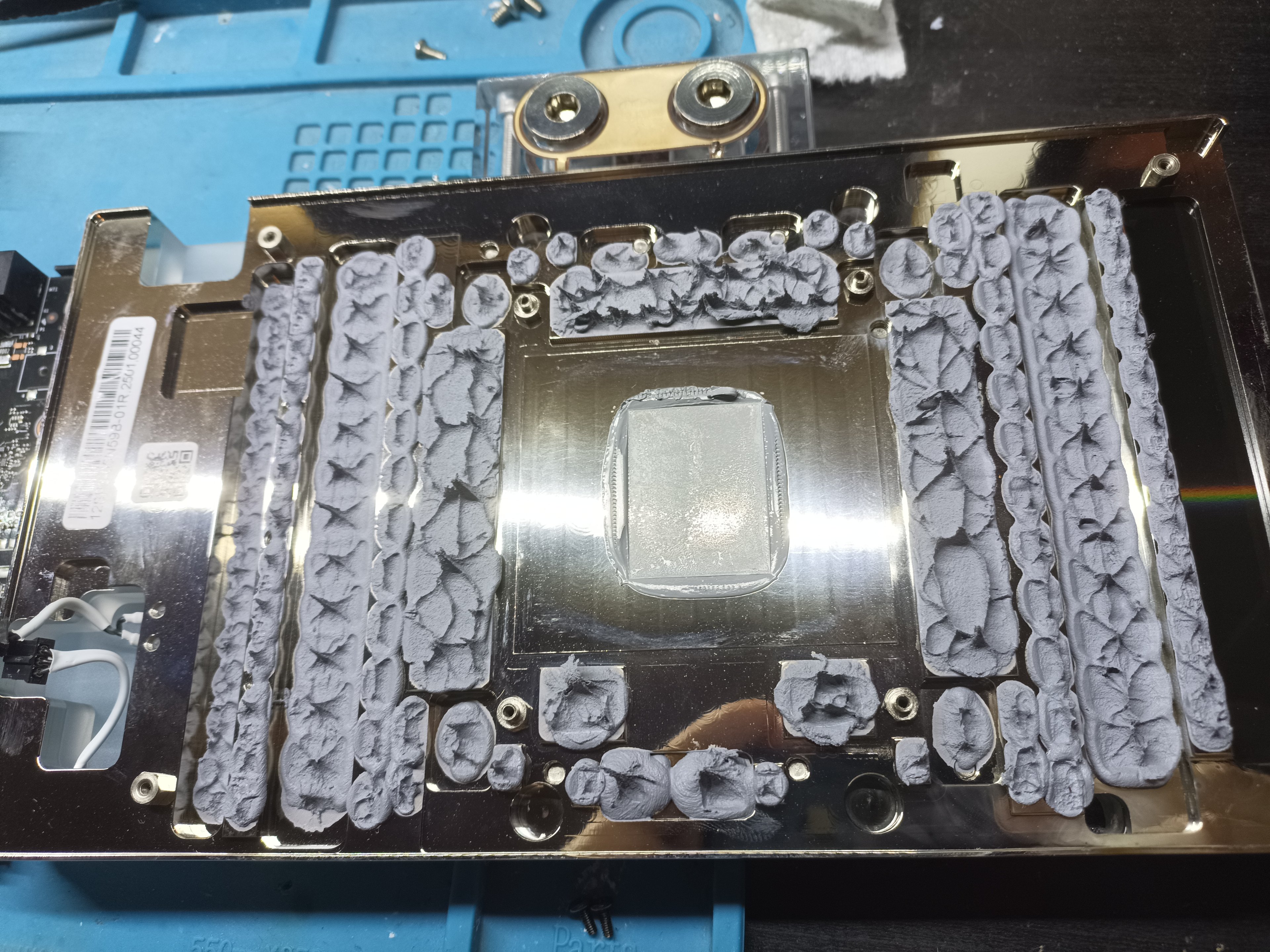

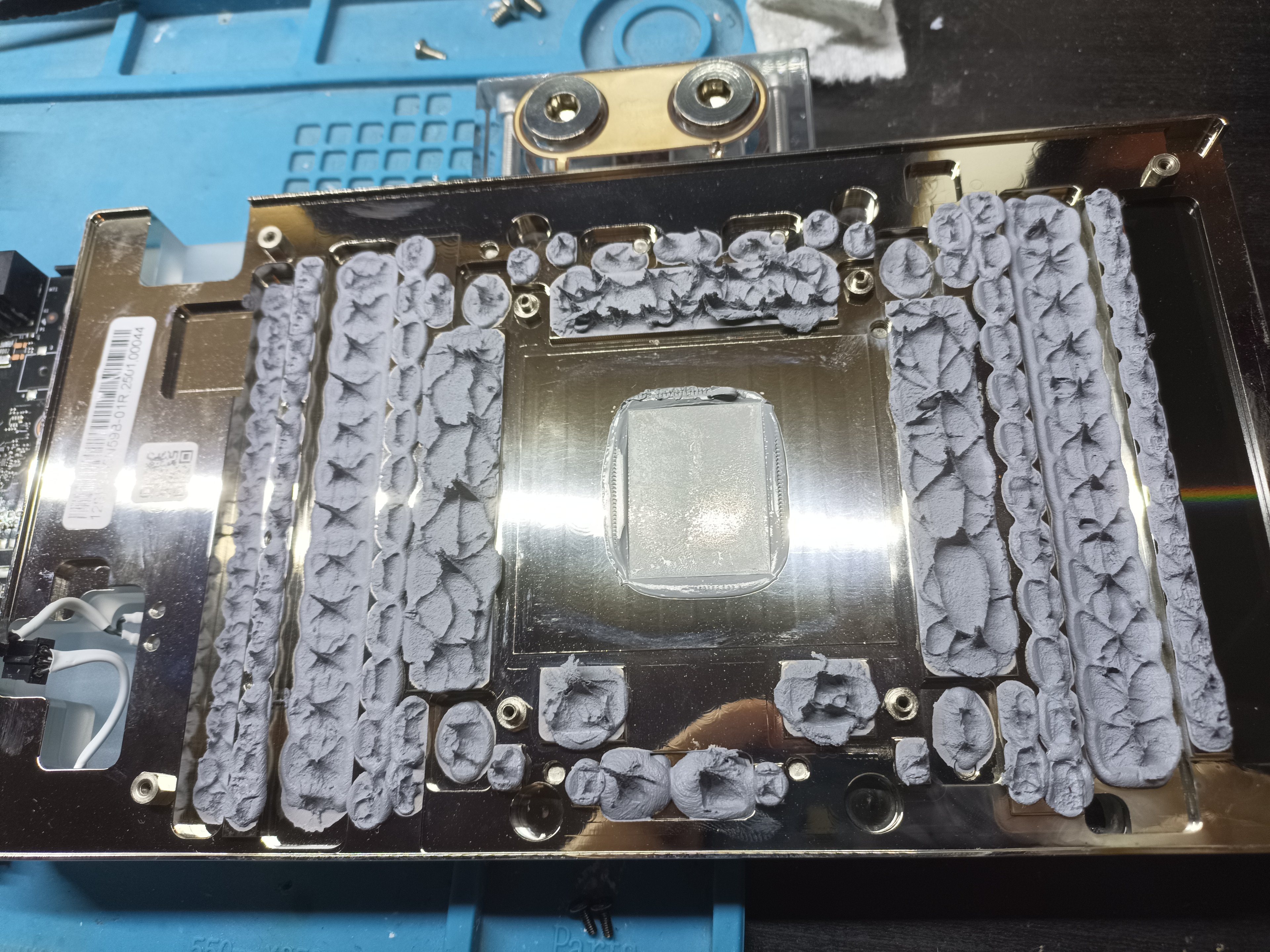

Original wurde bei der Karte reichlich Thermal Putty verwendet, was ich gut finde

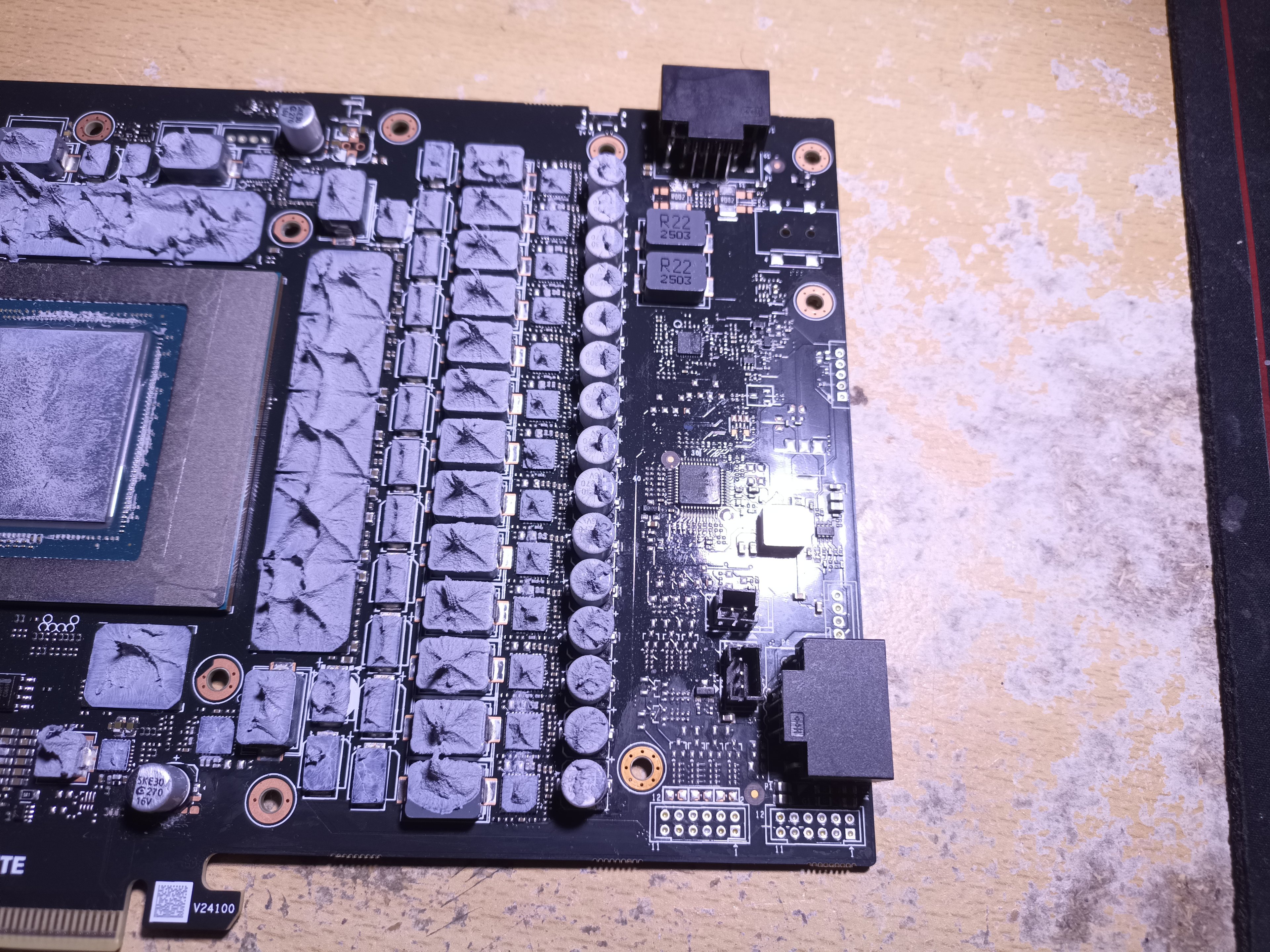

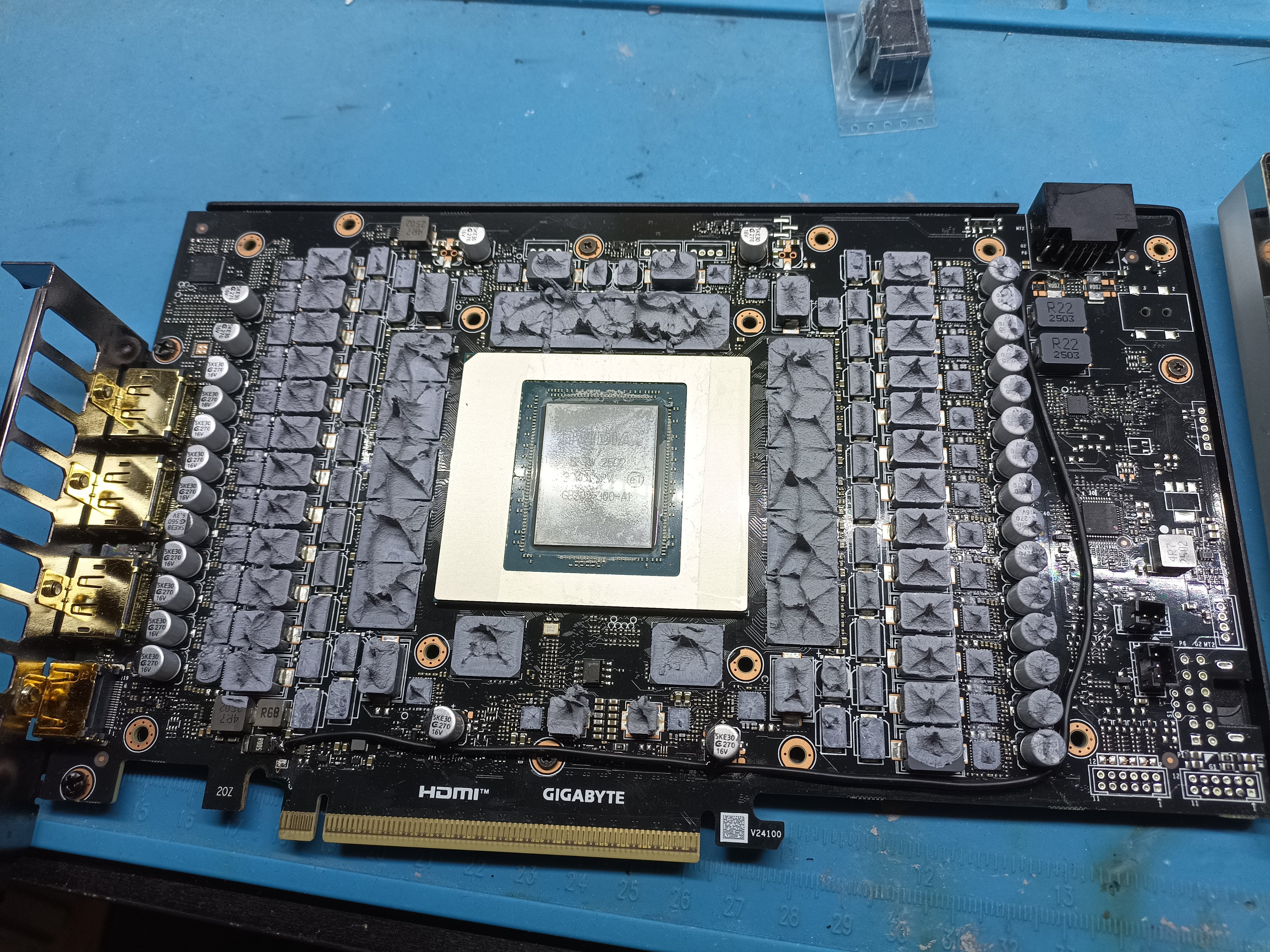

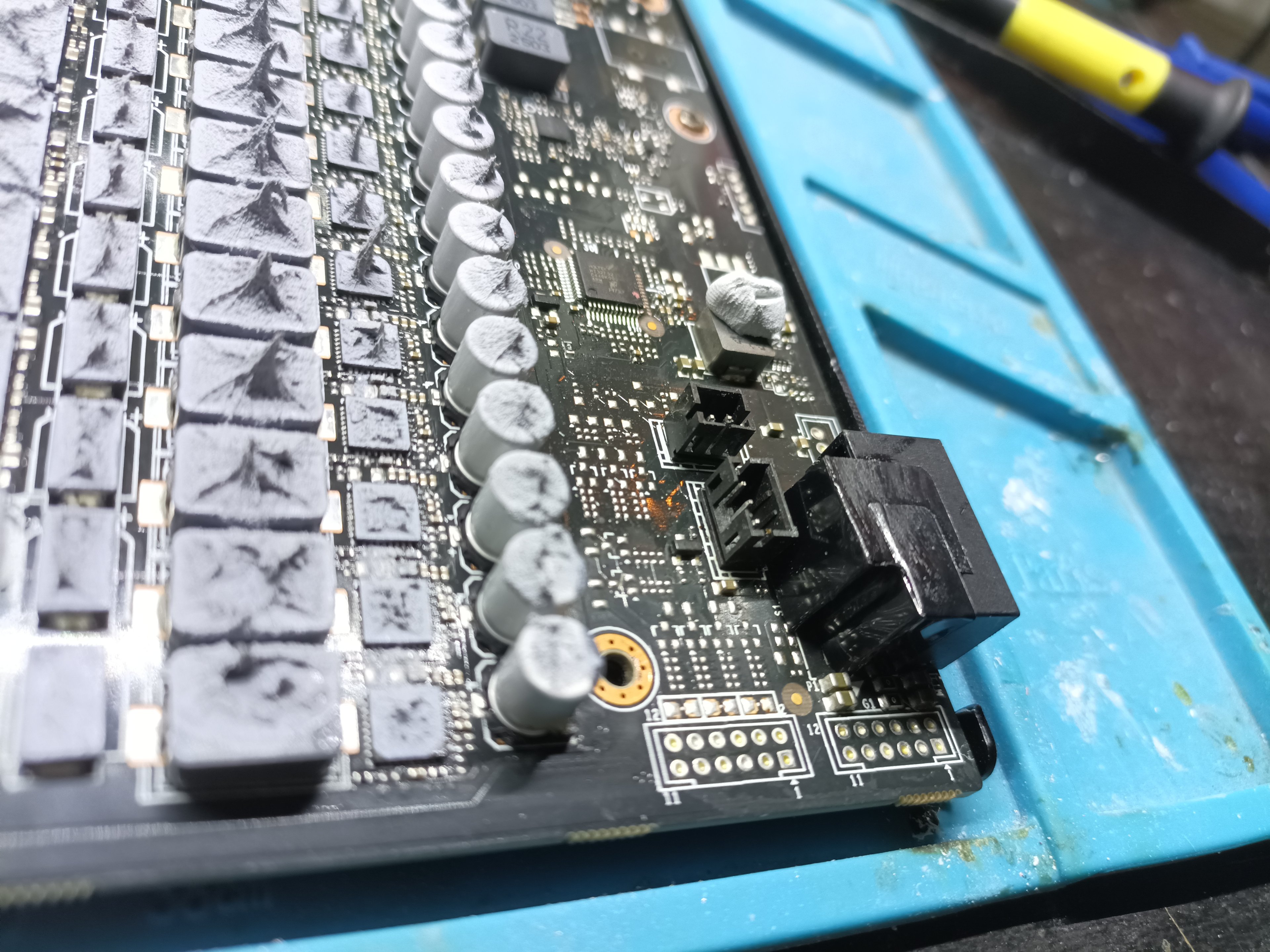

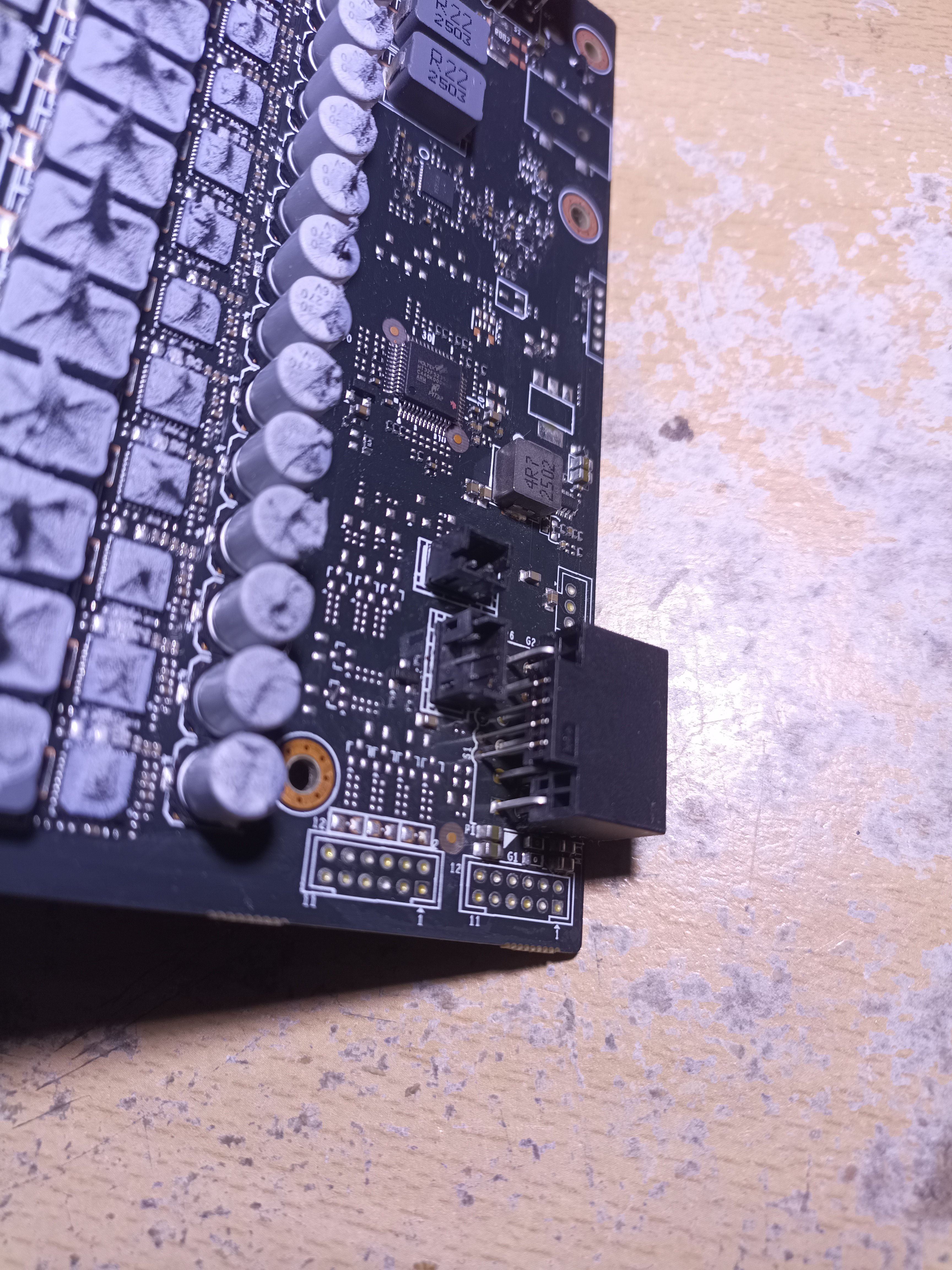

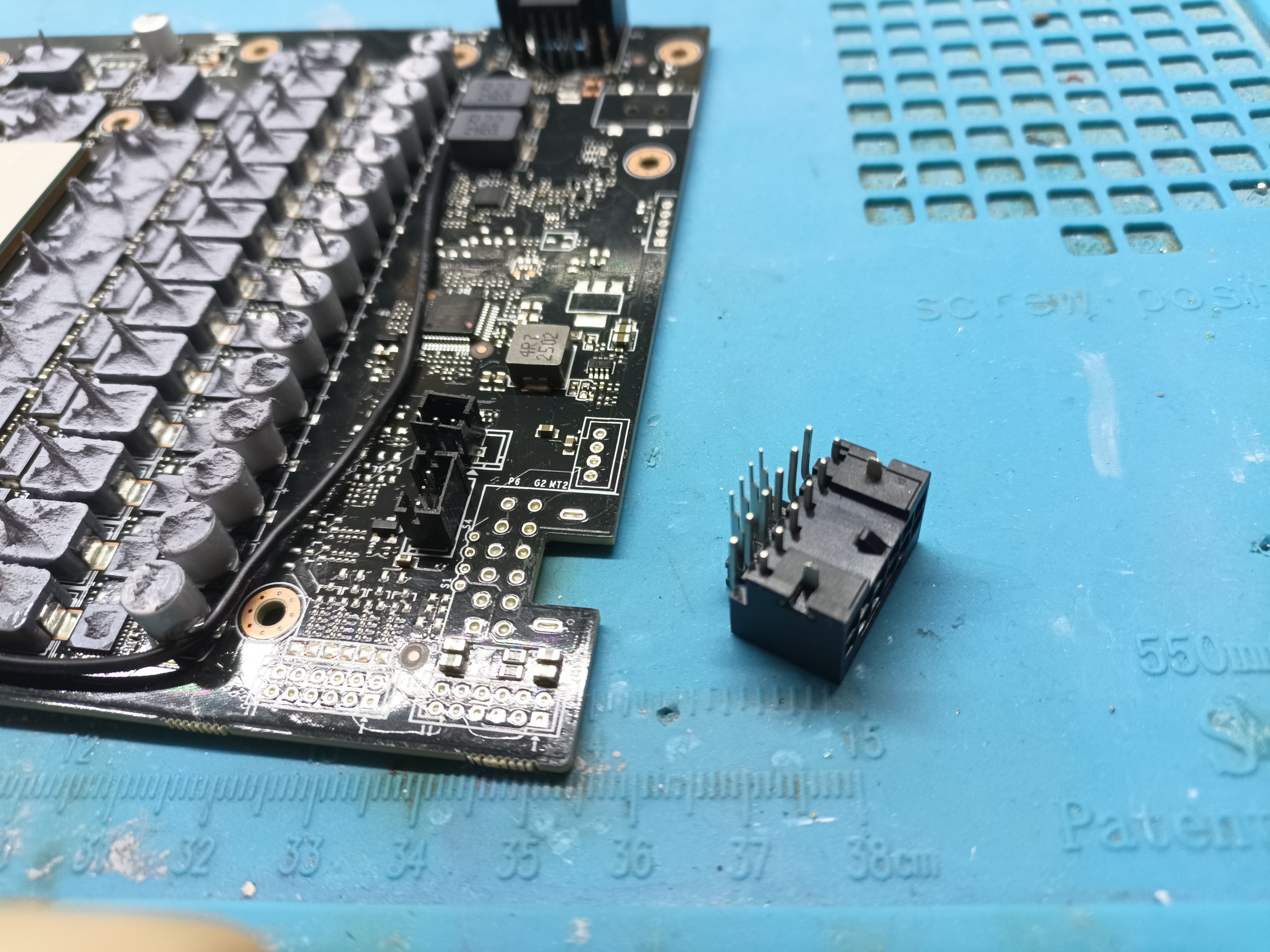

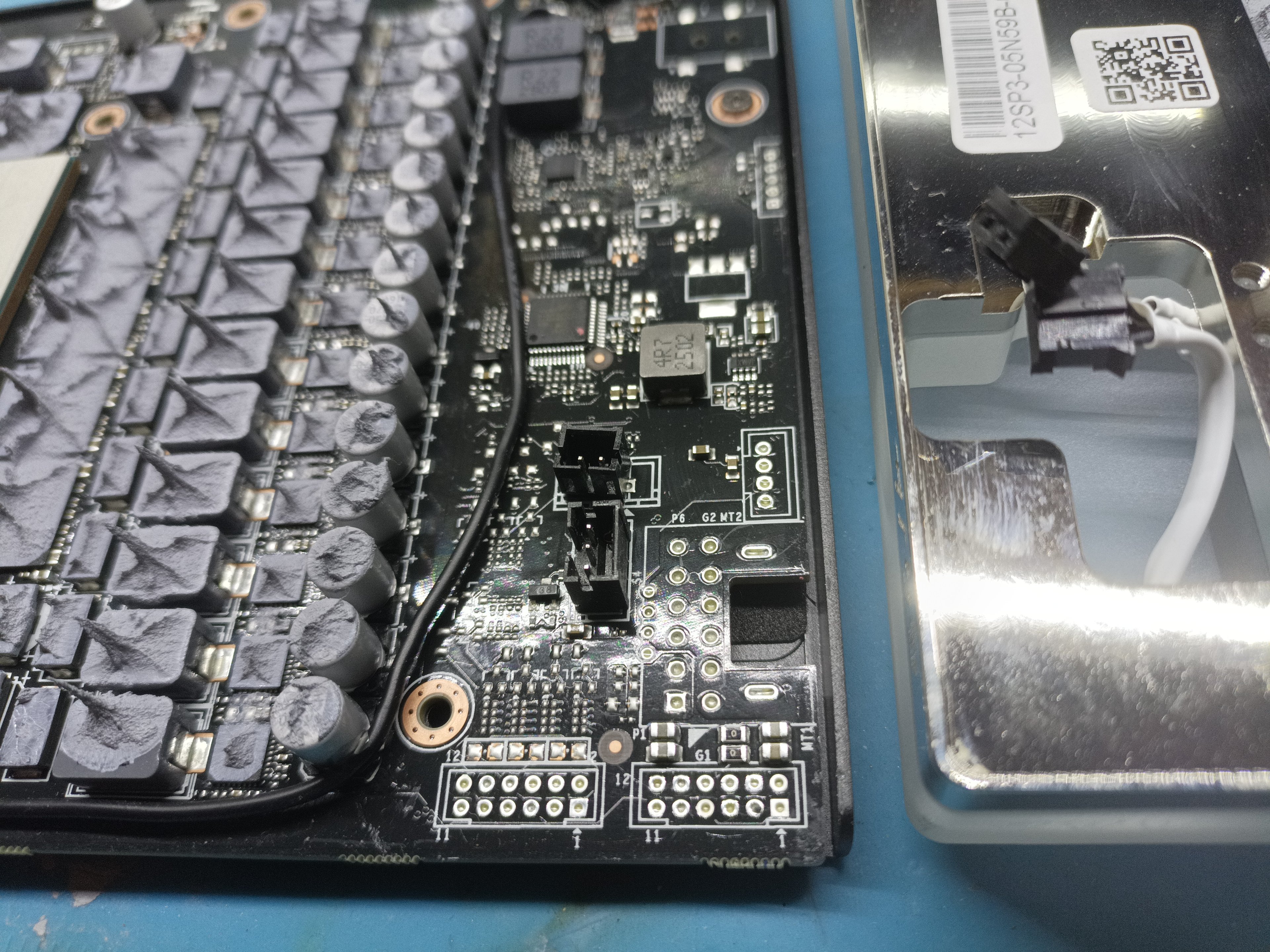

und um die stelle hier geht es wo der zusätzliche Stecker hin soll

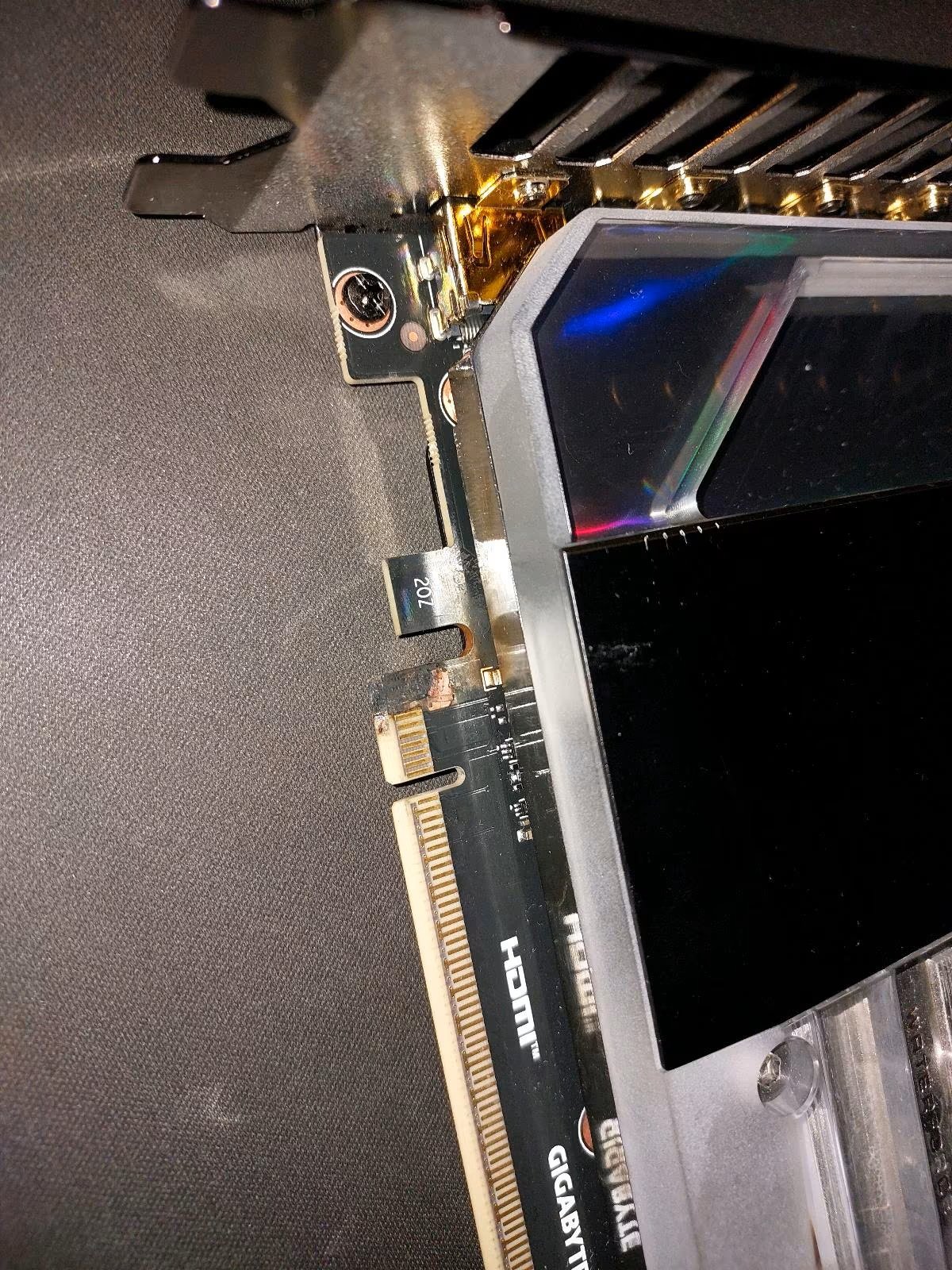

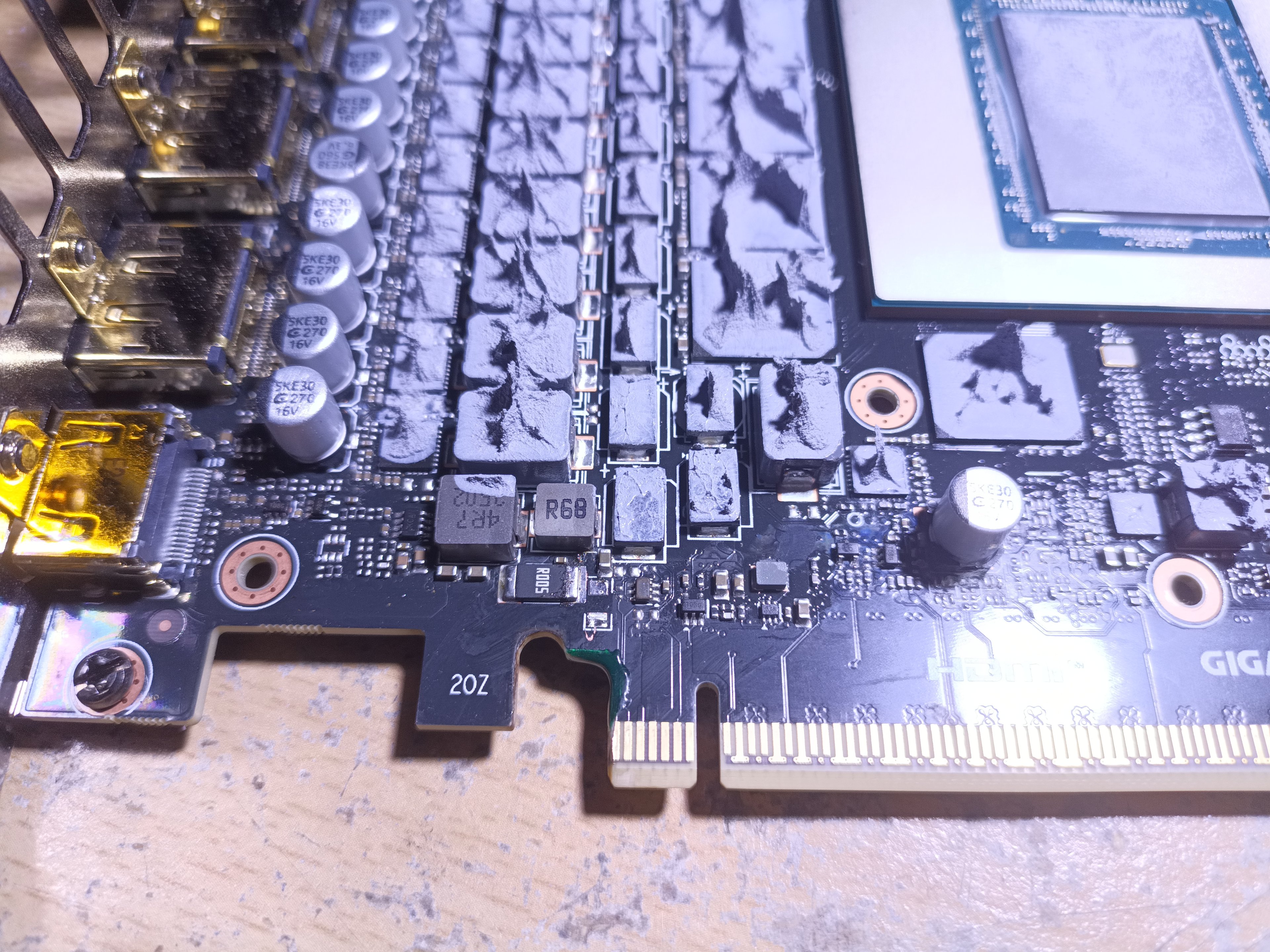

Falls ihr euch fragt was das Schwarze Kabel da macht - Die Karte habe ich als Defekt gekauft mit einem teilweise weggebrannten PCIe Slot:

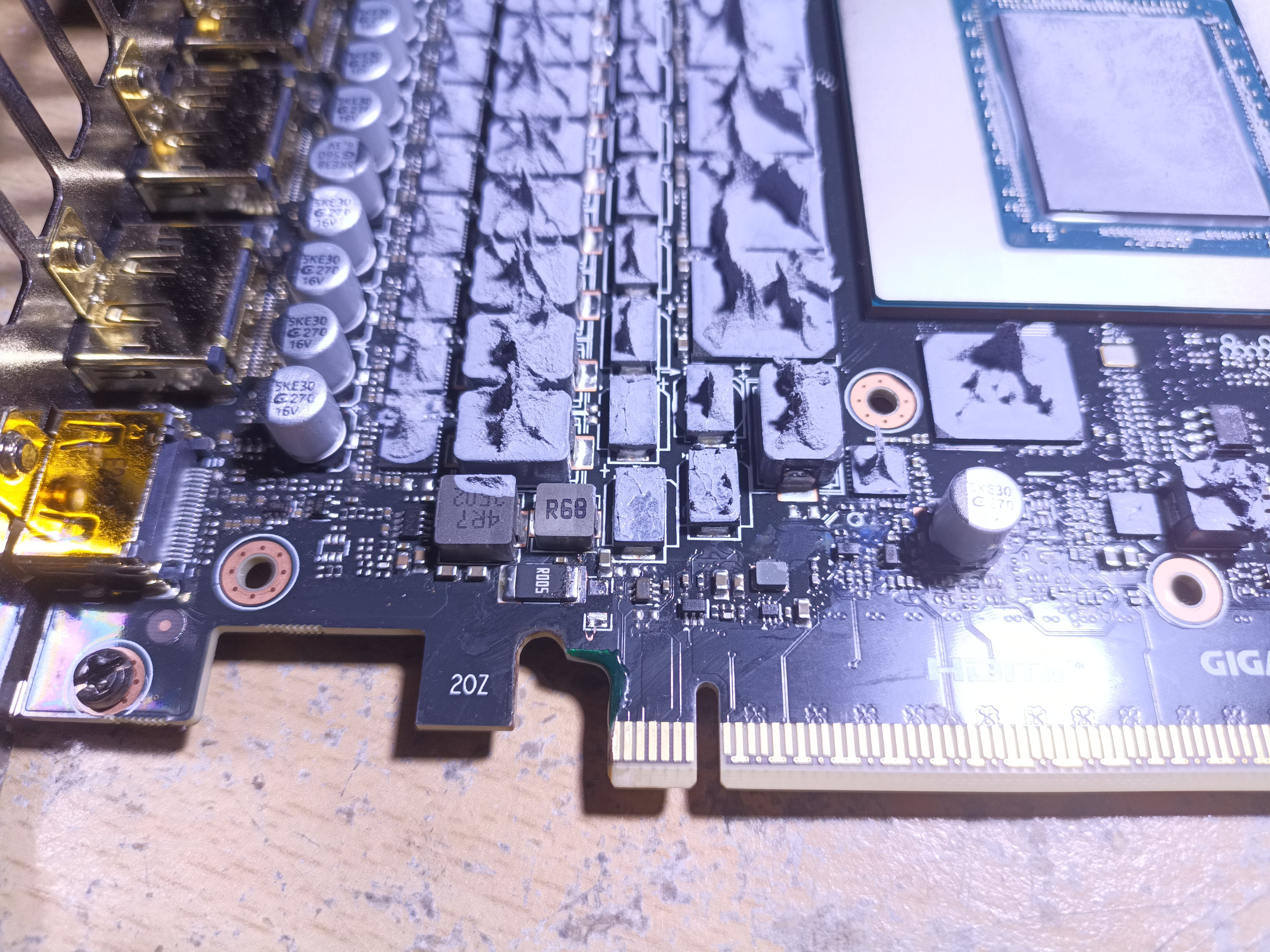

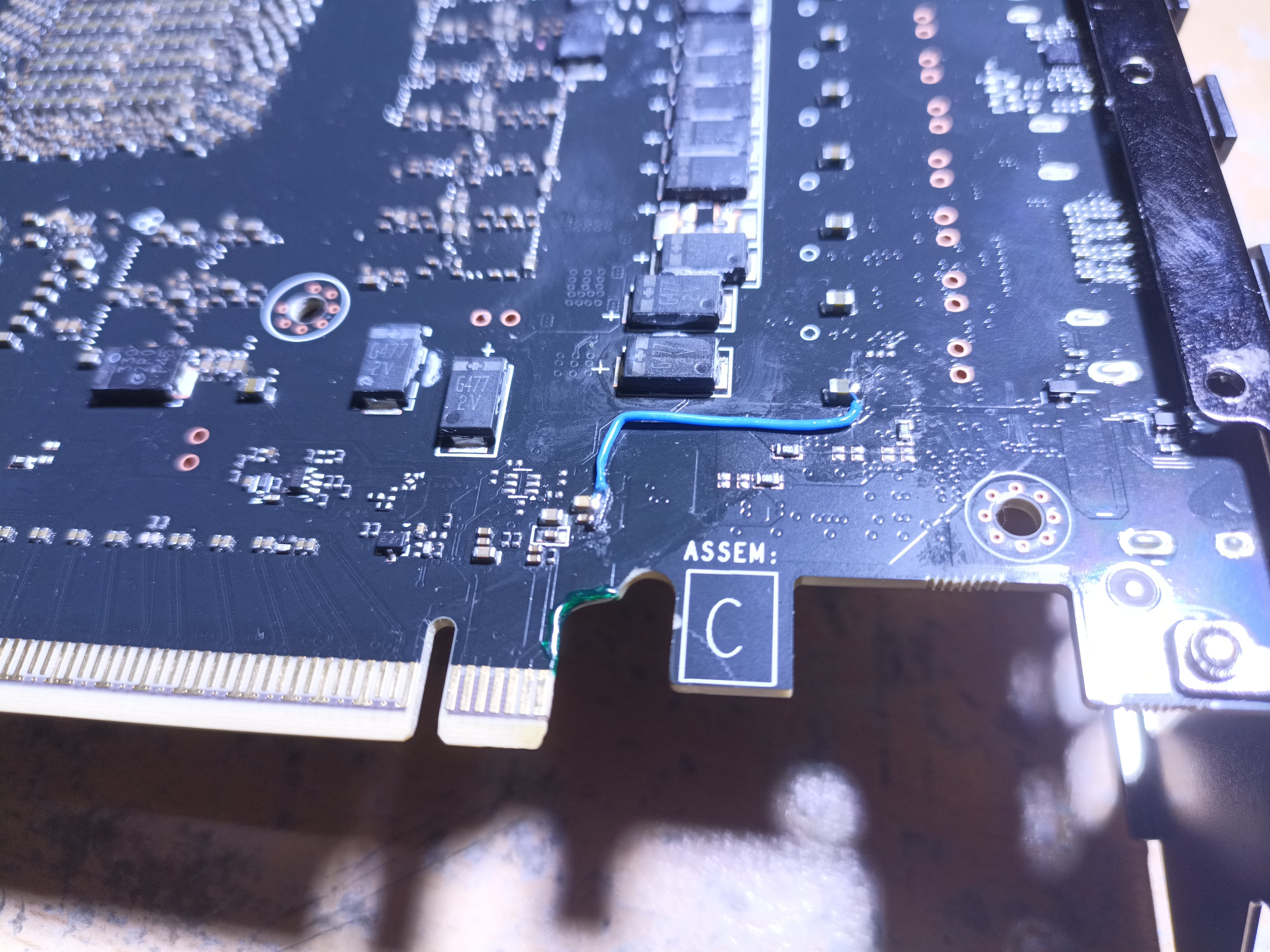

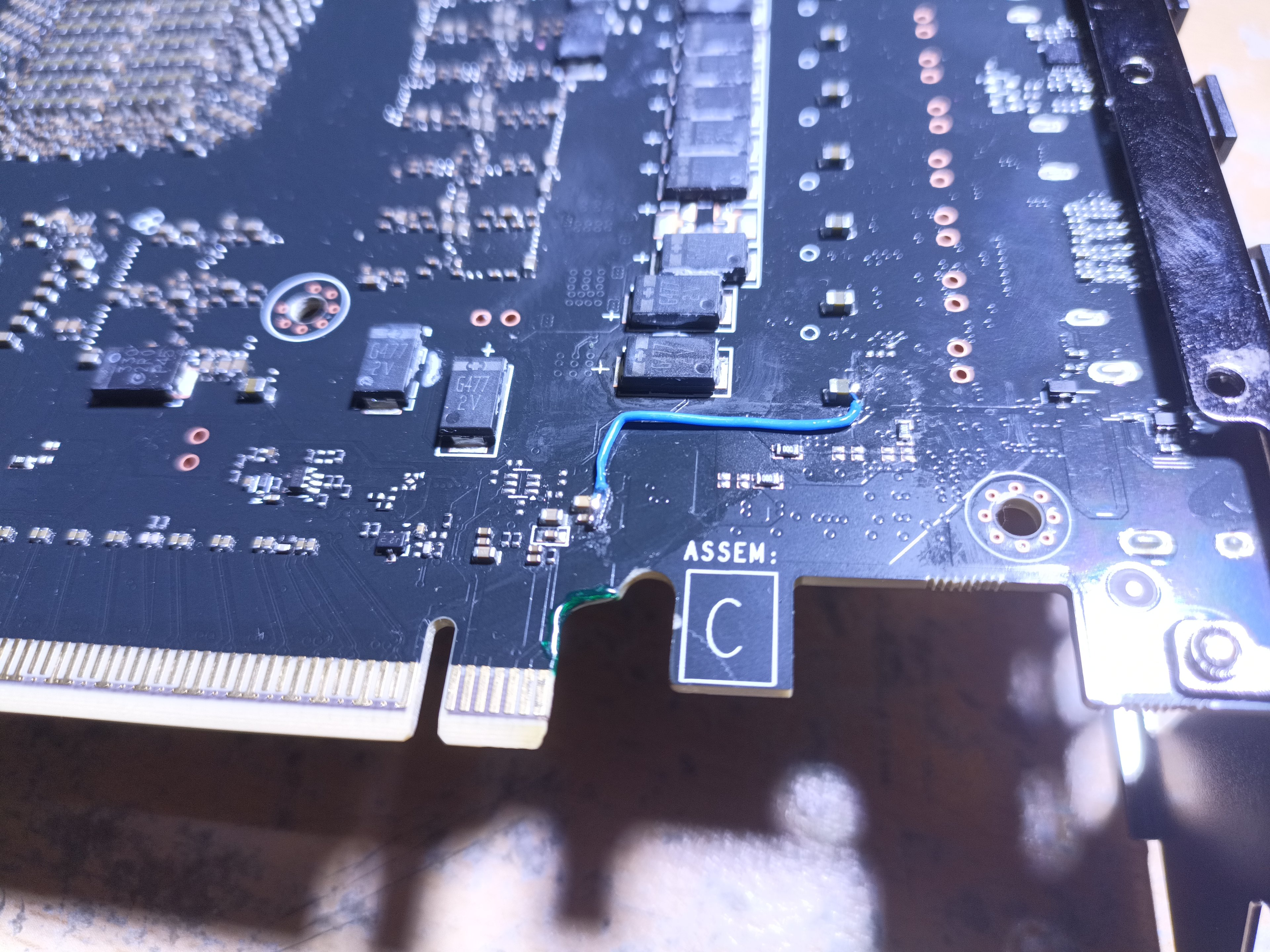

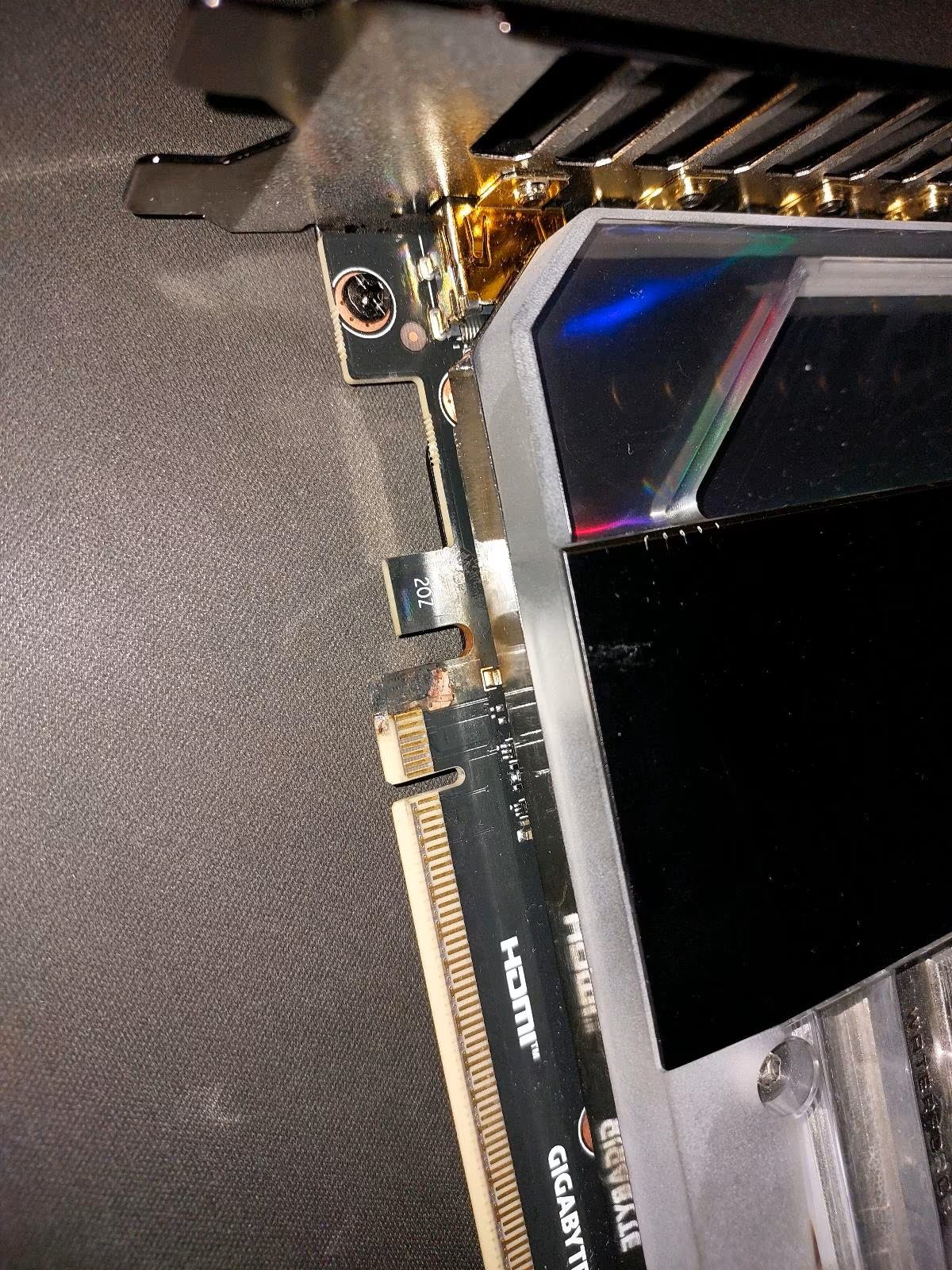

Konnte ich aber sauber wegfräsen und versiegeln, und da es schnell gehen sollte damals, habe ich einfach ein Kabel quer übers PCB verlegt um den PCIe Slot-Shunt mit Spannung zu versorgen - Quick und Dirty sozusagen

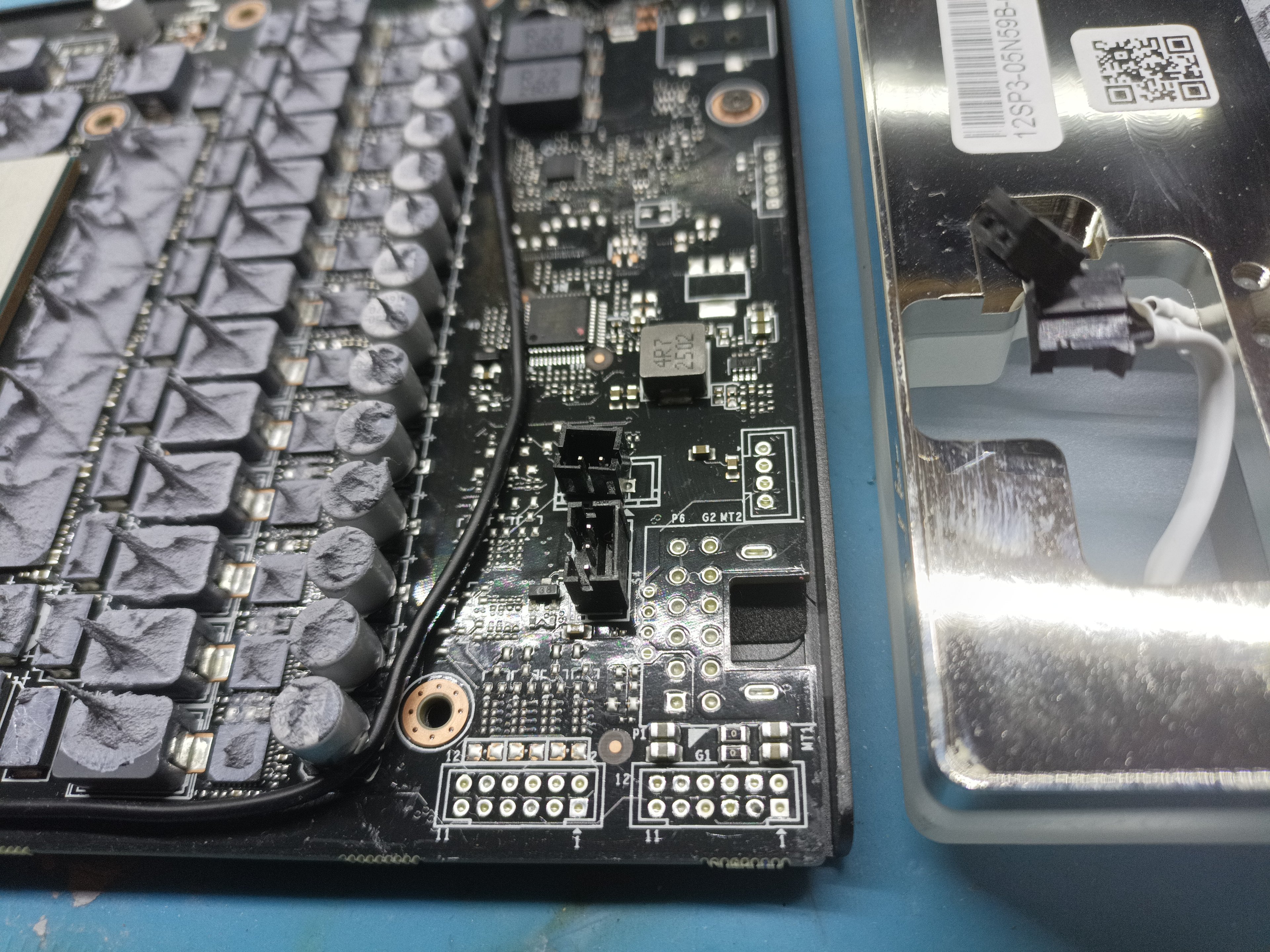

Sieht aber jetzt besser aus, da ich die 12V woanders hernehme:

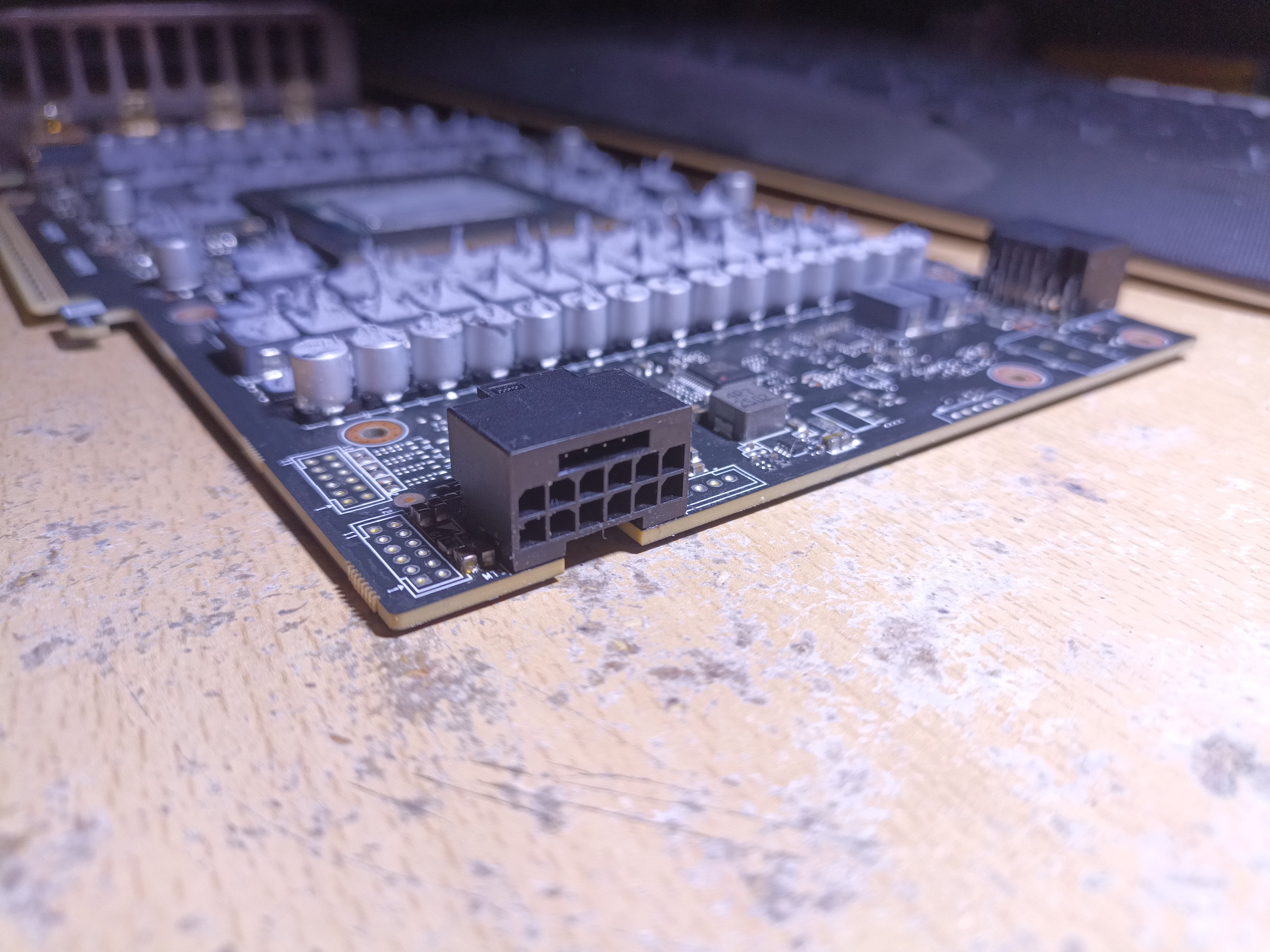

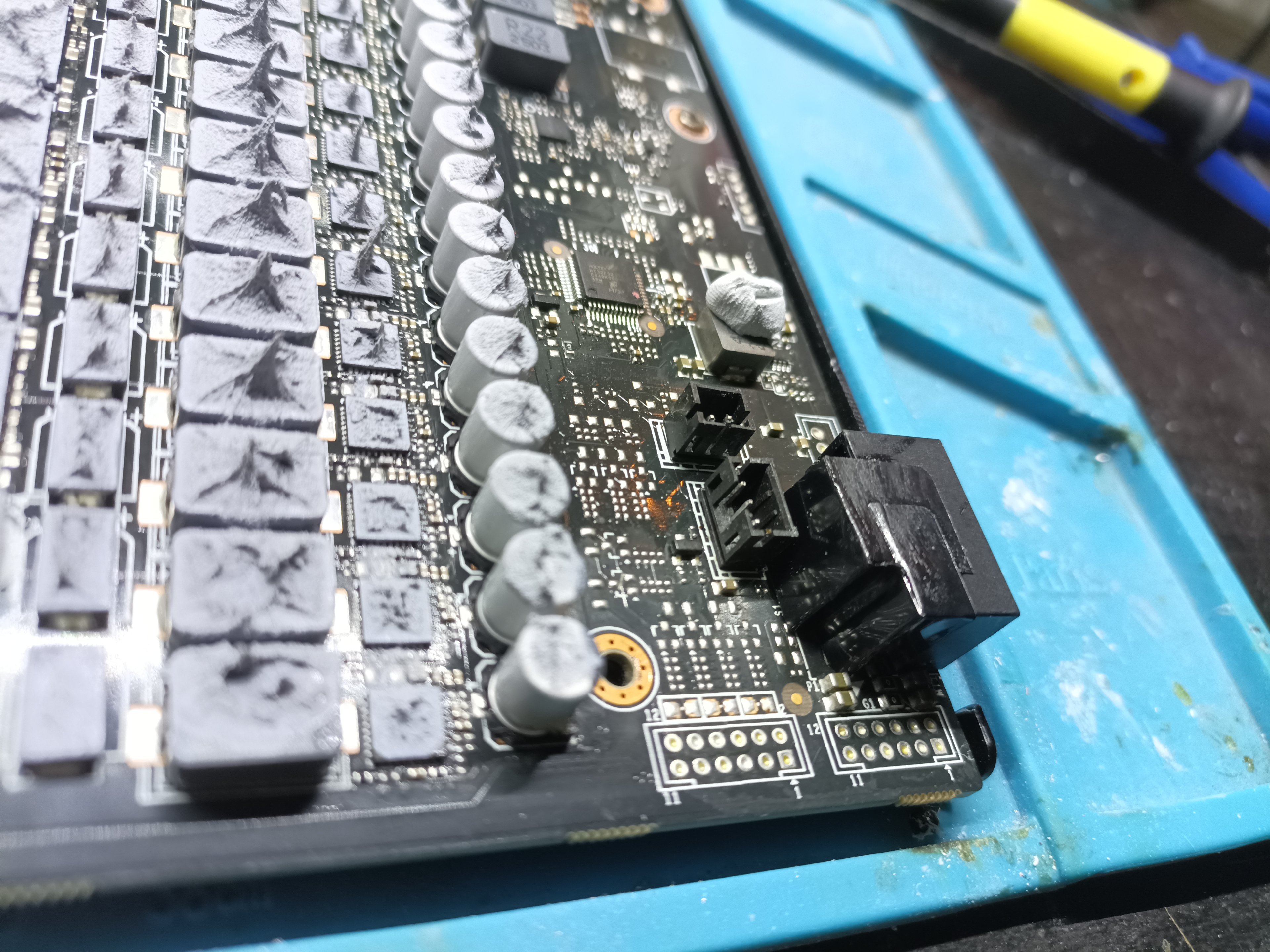

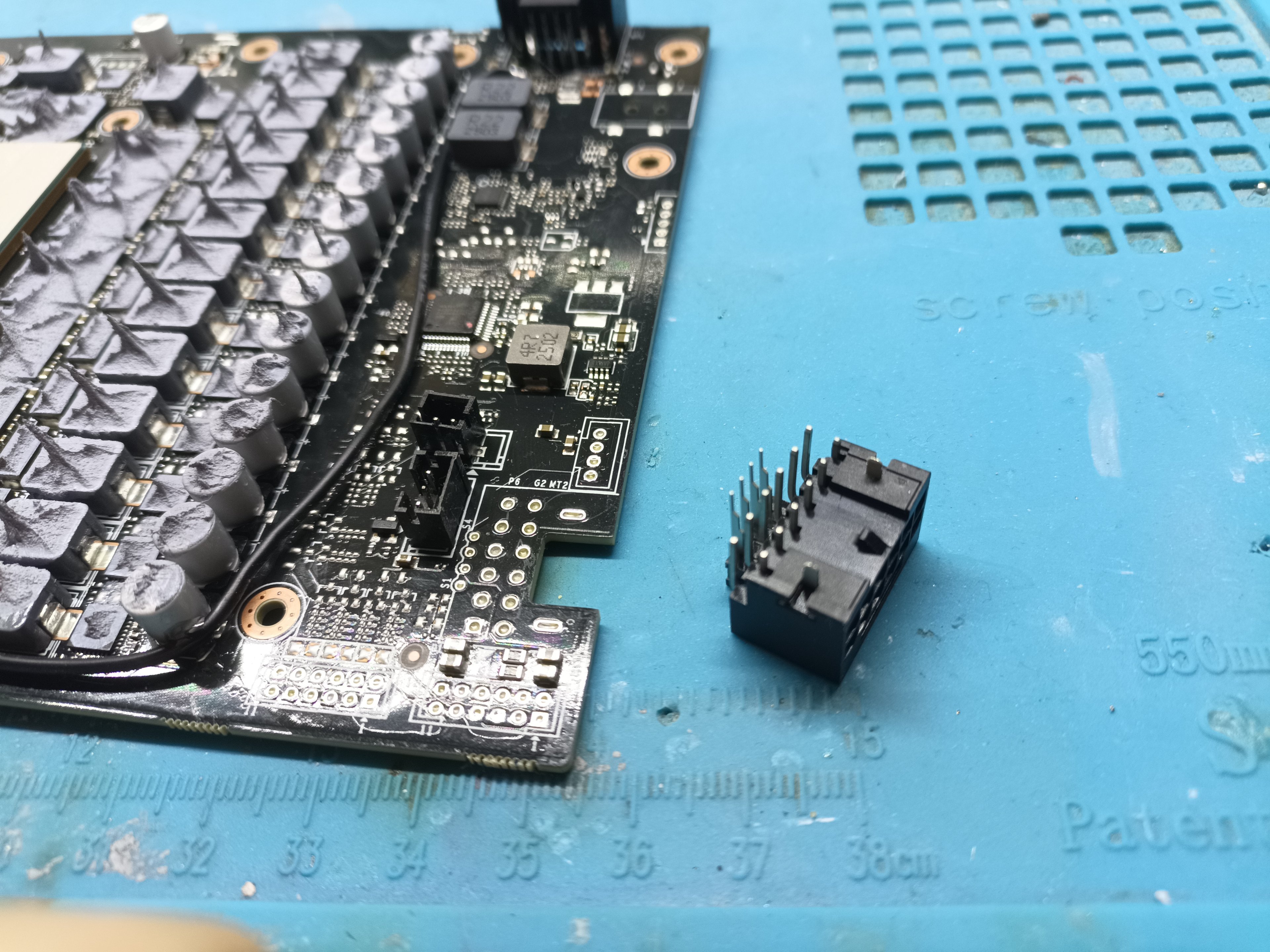

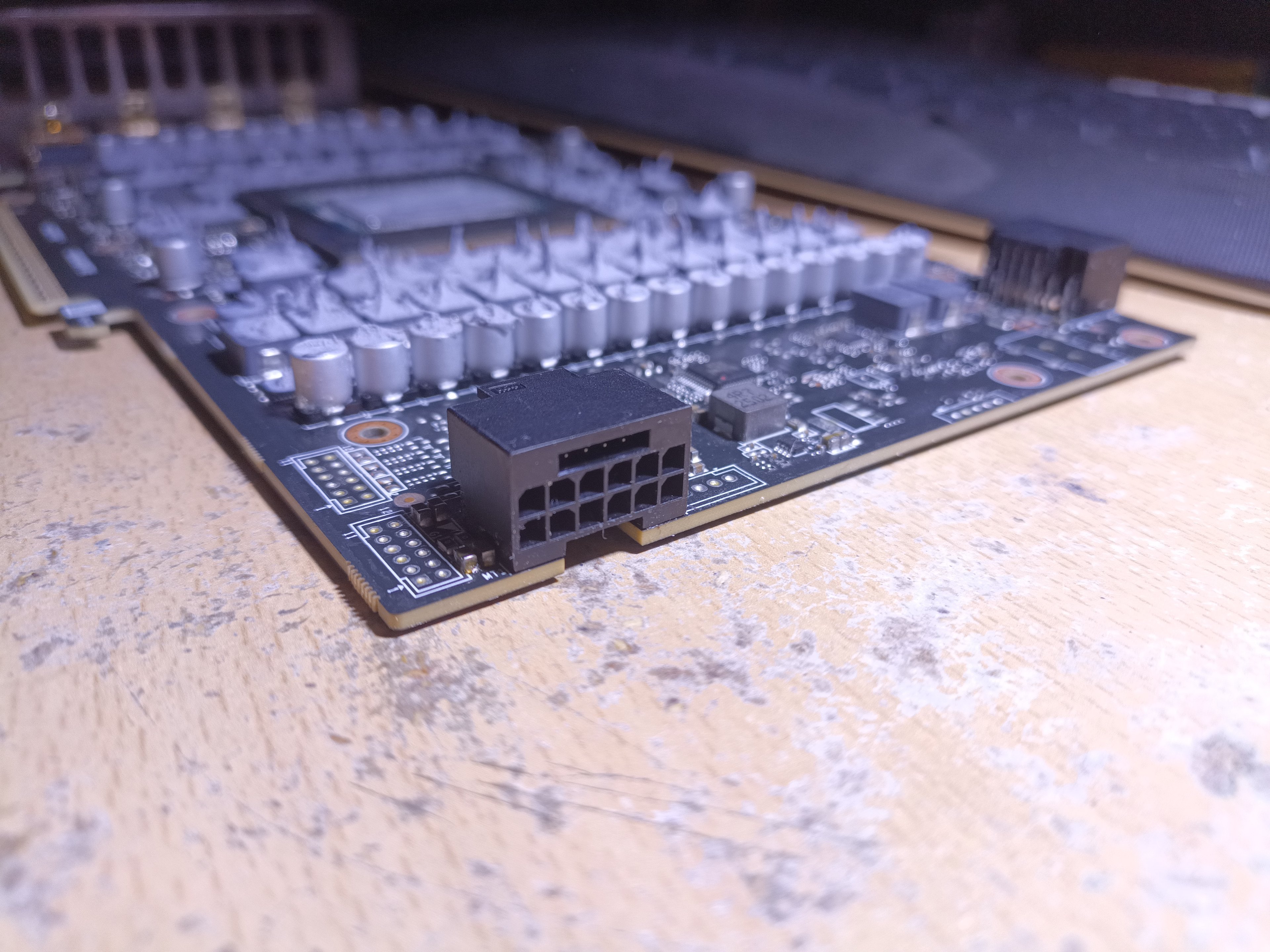

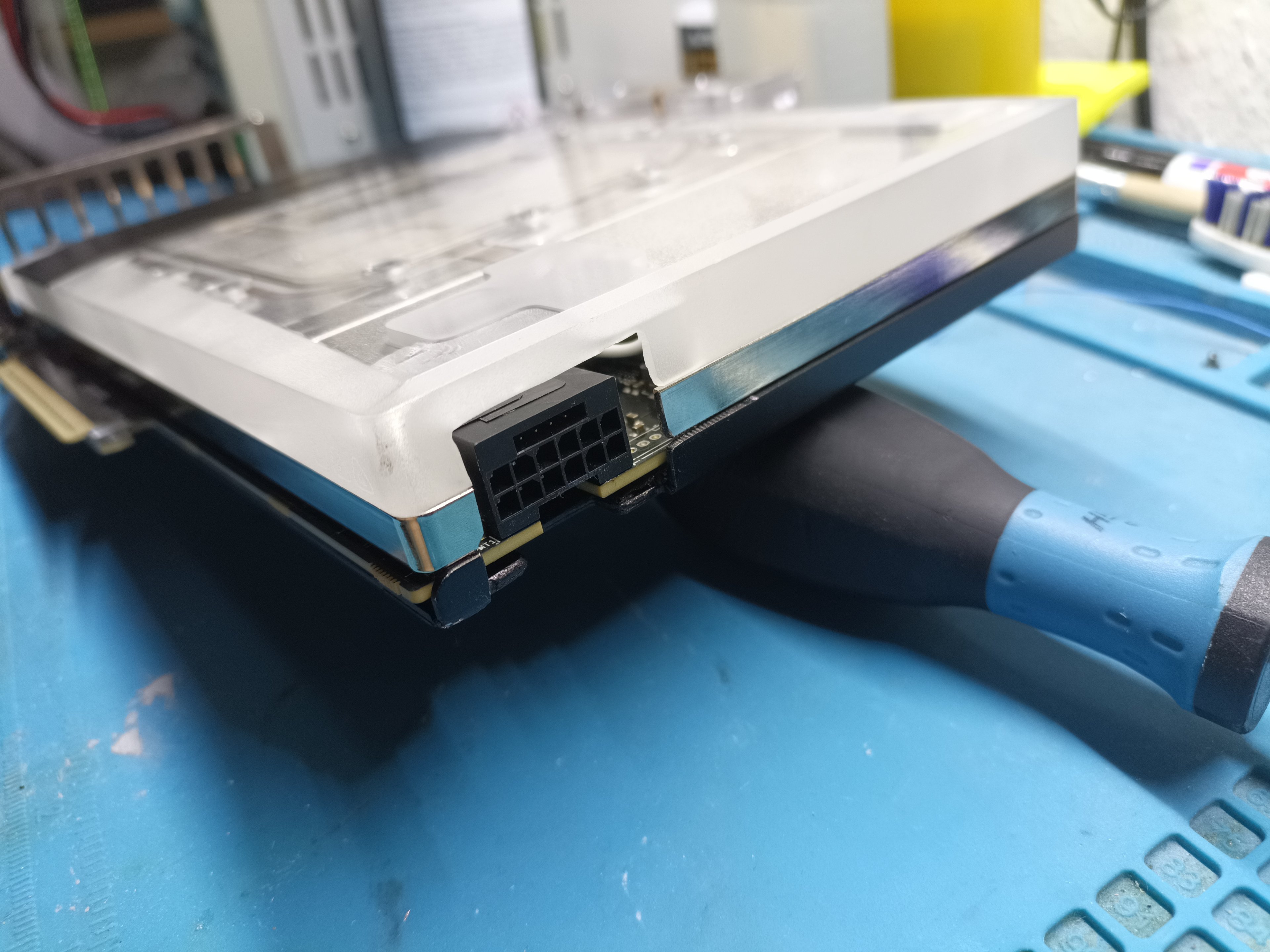

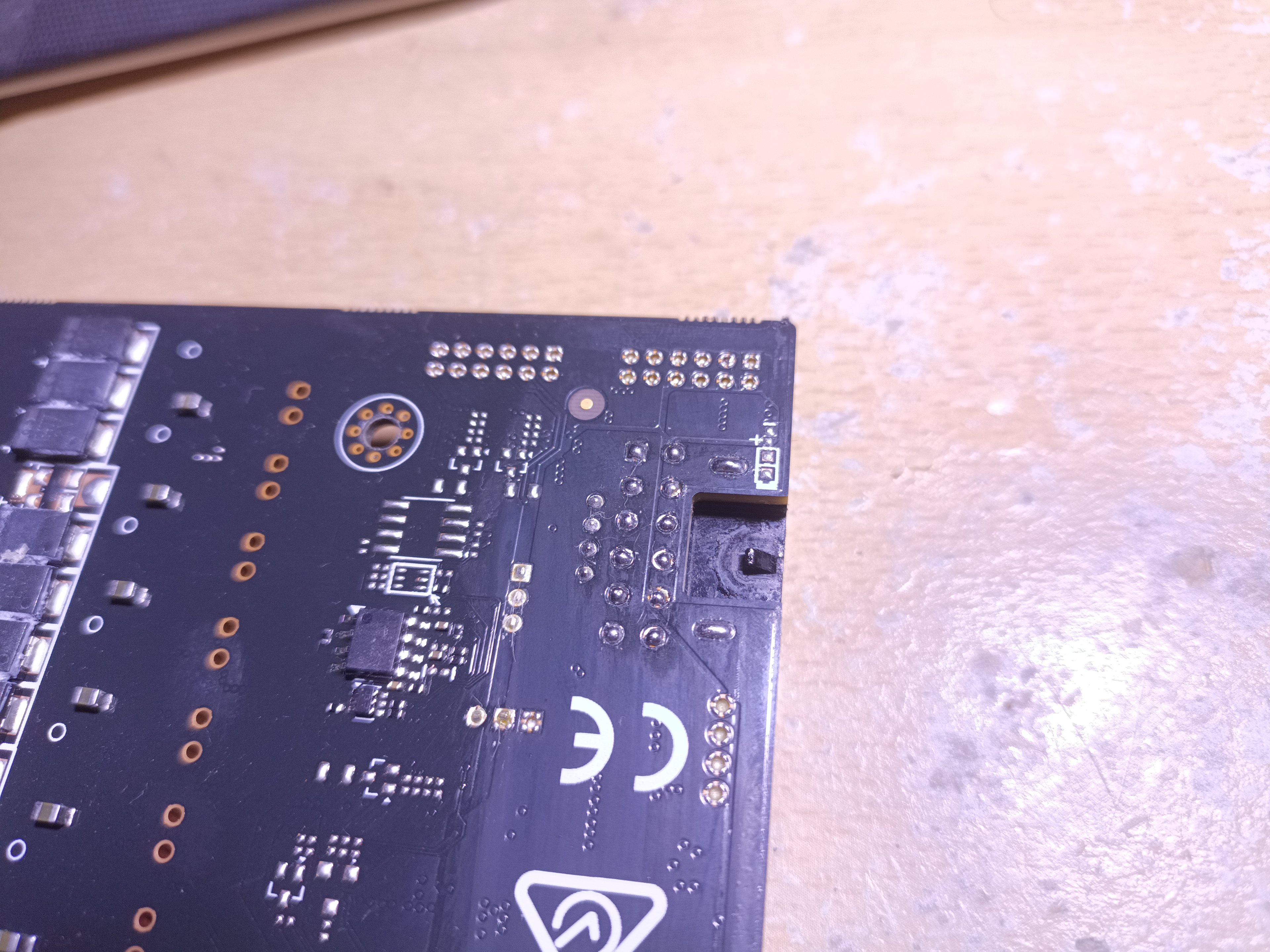

Also kurzerhand die zusätzliche 12VHPWR Buchse verlötet, mit reichlich Unterhitze und Heißluft:

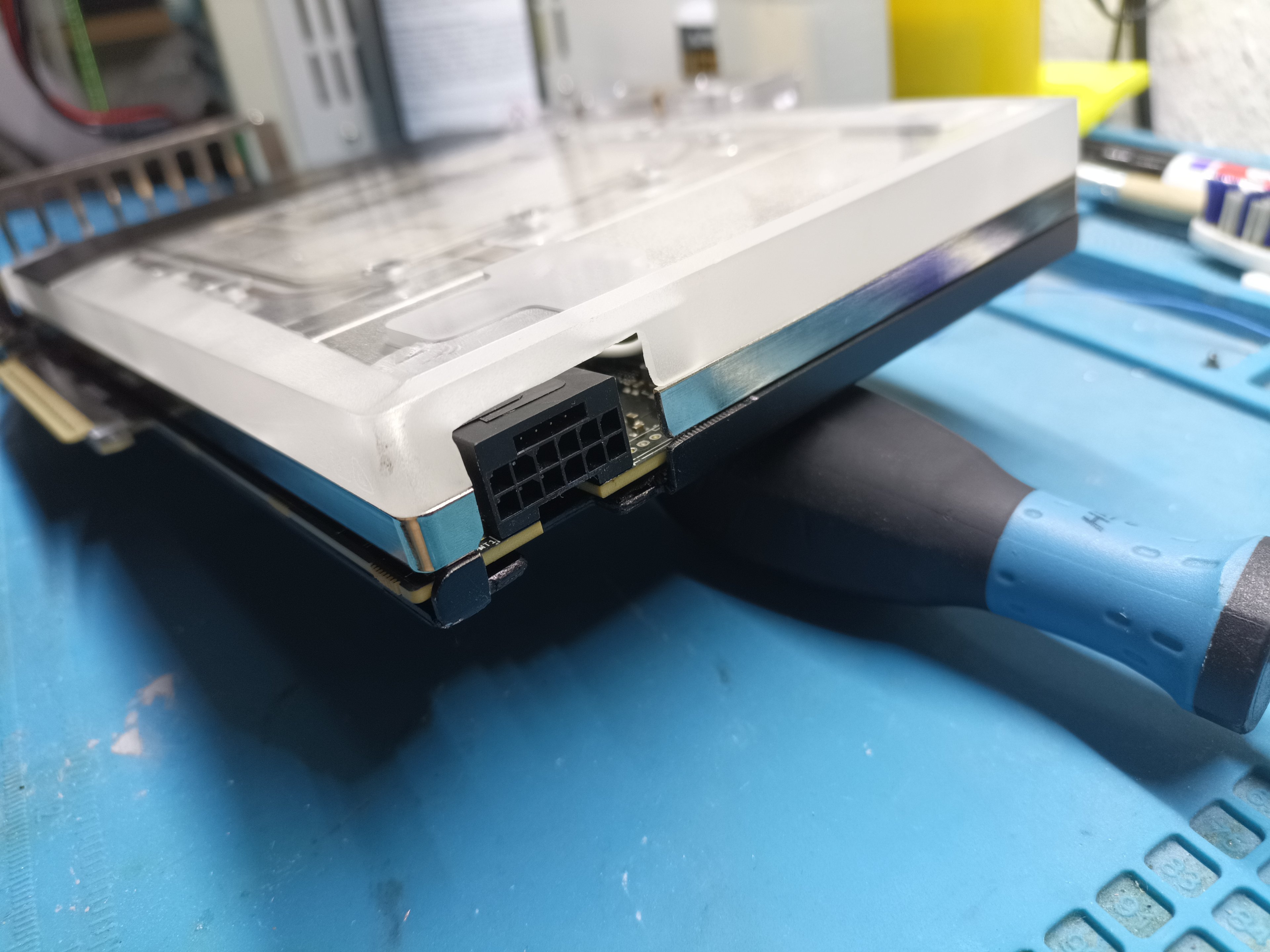

Ich hab zusätzlich um die Kontakte der Buchse noch ein Kunststoff-Schild gebaut da ich anfangs dachte, dass der Ausschnitt aus dem Wakü block etwas eng sein könnte und die Kontakte sehr nahe dem Kupferblock kommen könnte - was sich aber nach dem finalen Zusammenbau der Karte als unbegründet erwies - da ist doch mehr platz als gedacht

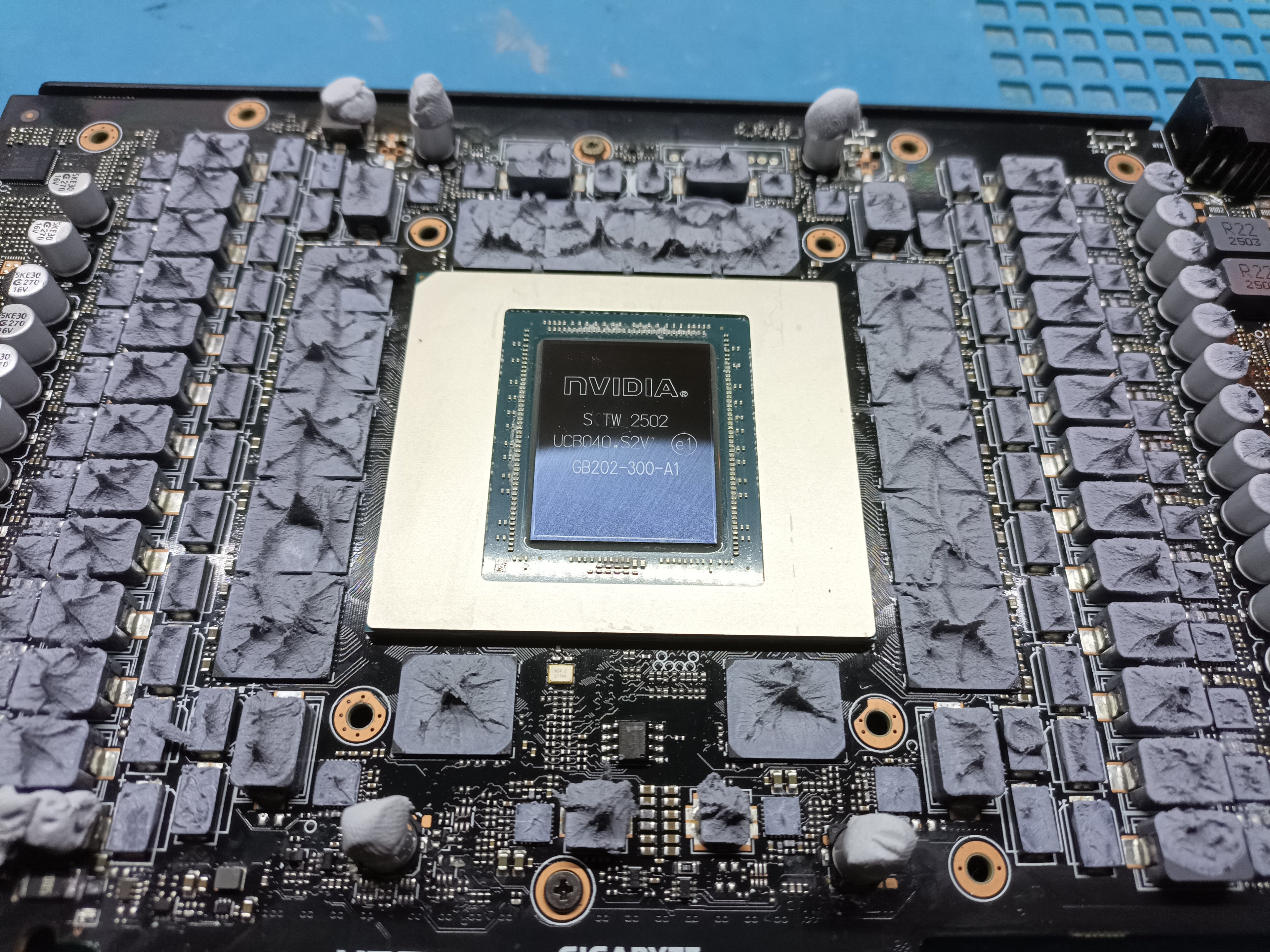

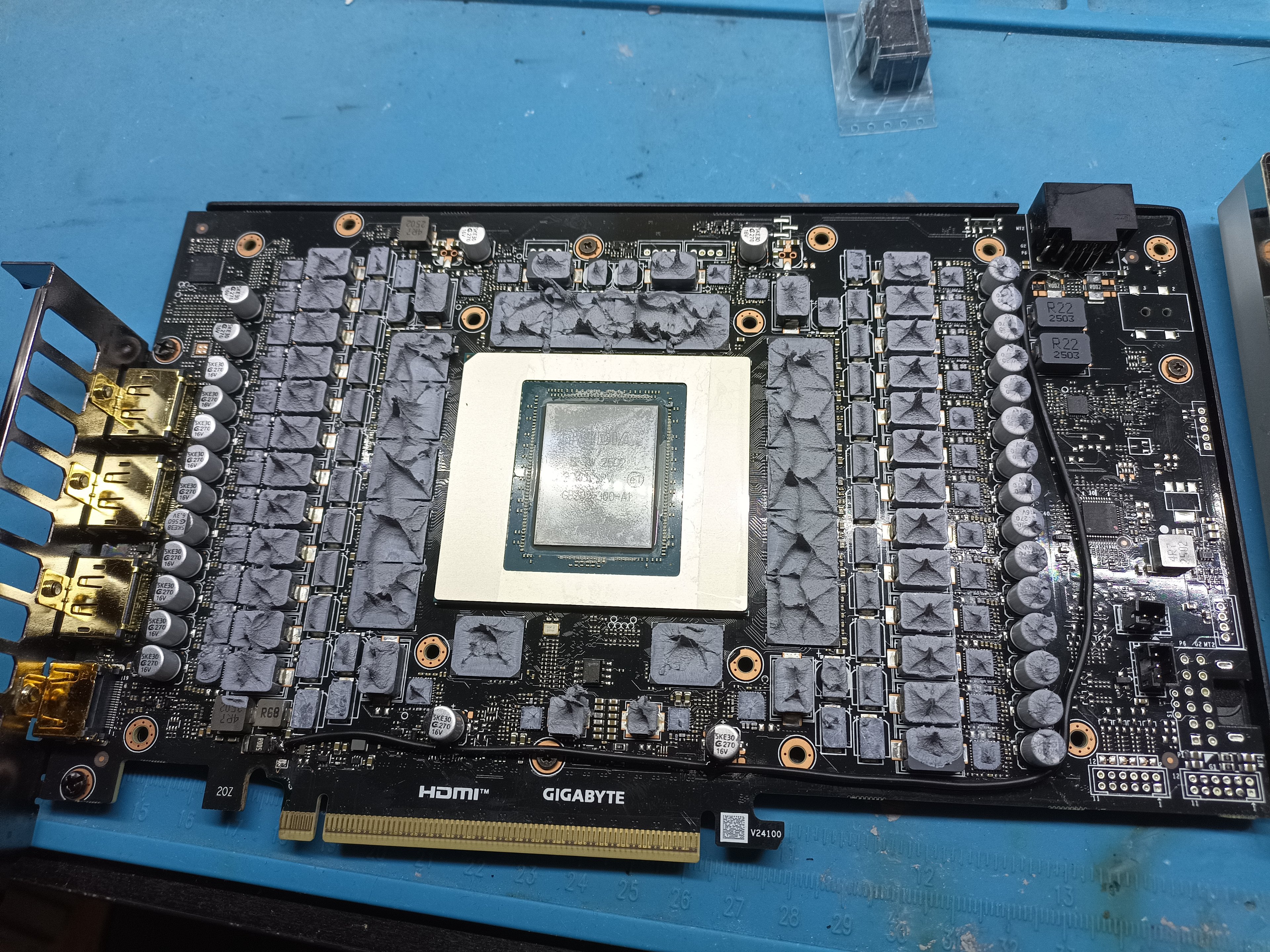

Ein schönes stück Silizium gleichzeitig habe ich auch etwas Putty auf ein paar Kondensatoren und Spulen aufgetragen, wo vorher nichts war - kann ja nicht schaden
Die GPU bekam von mir ein ThermalGrizzly PhaseSheet PTM

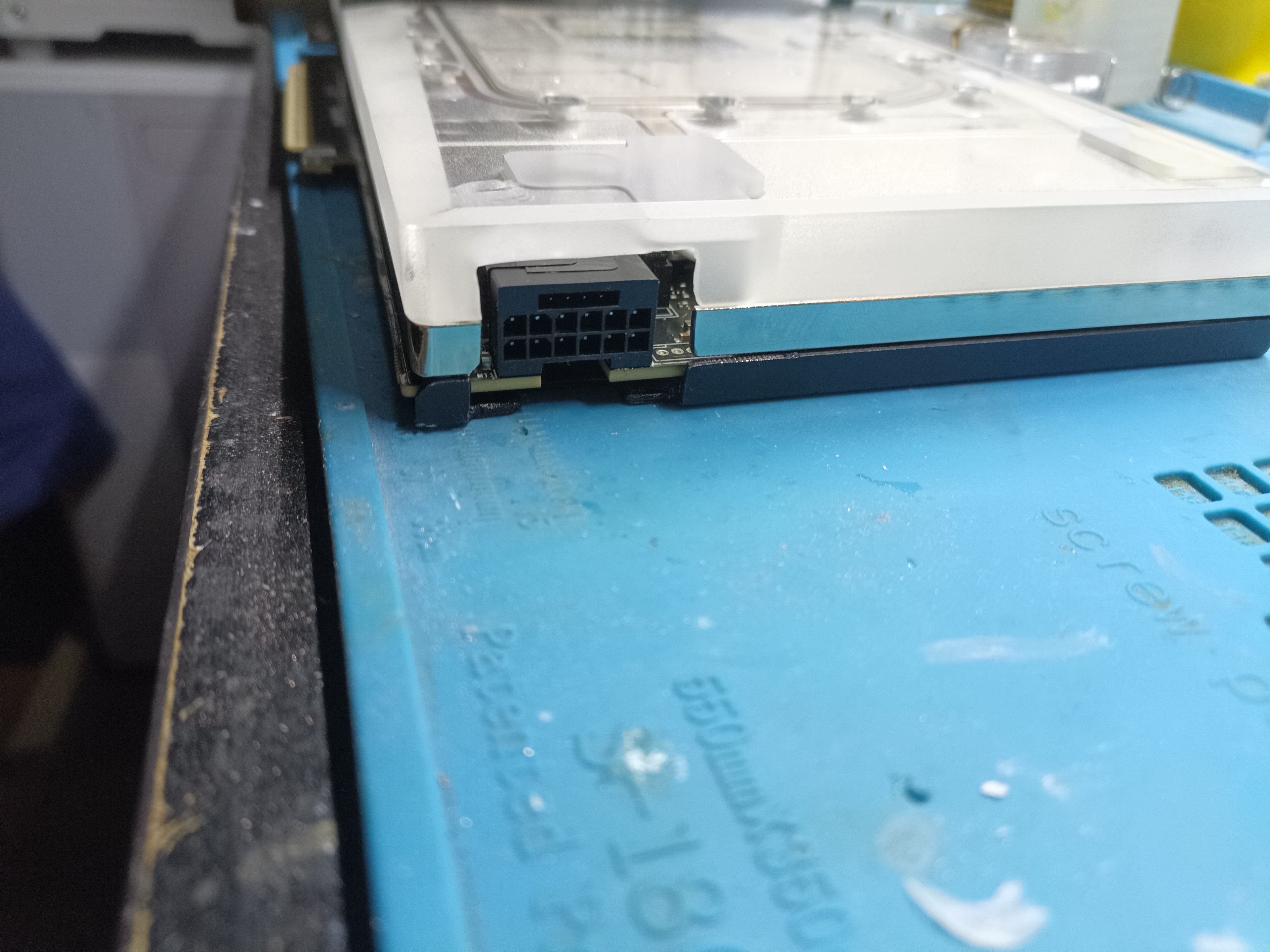

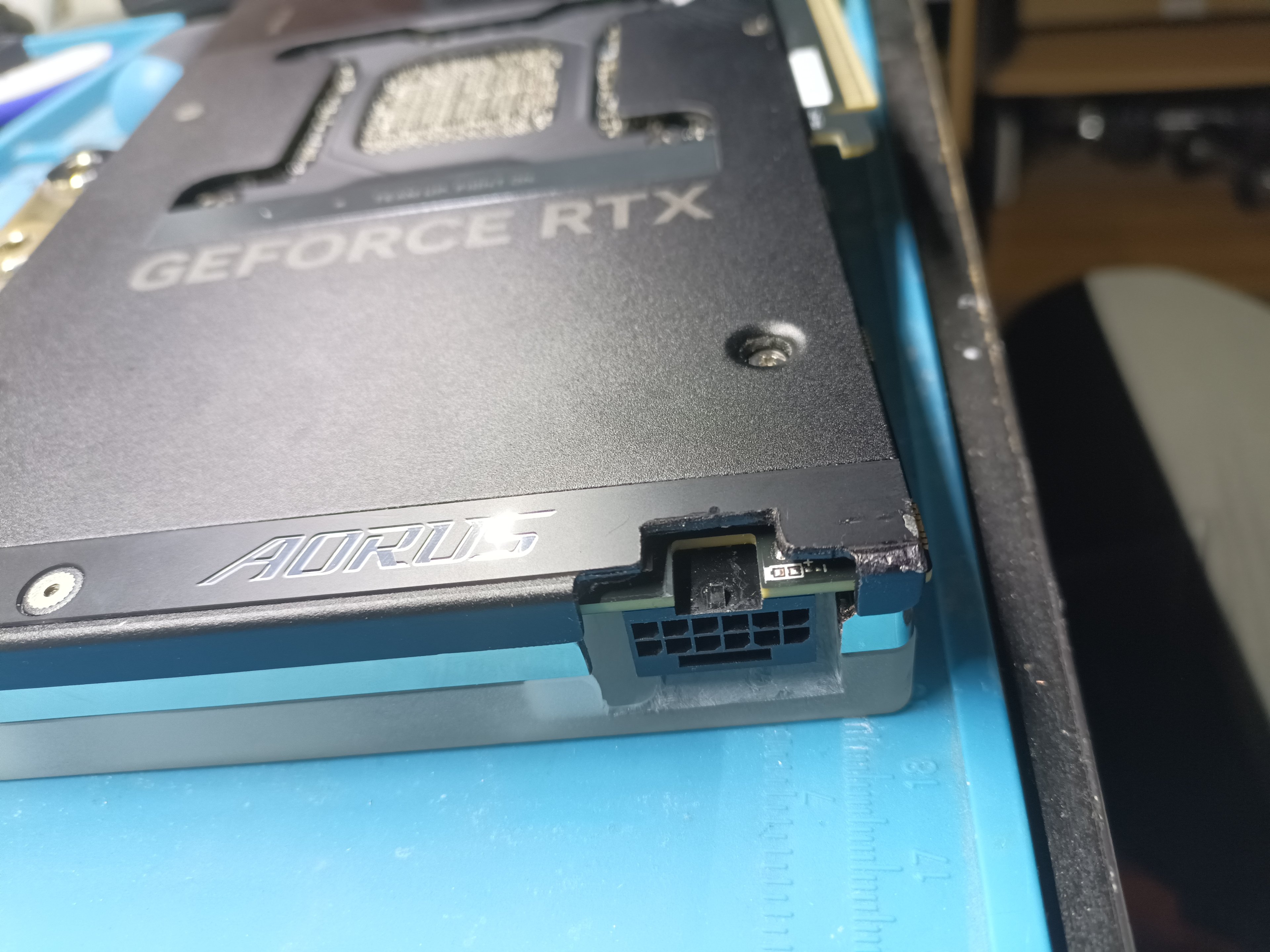

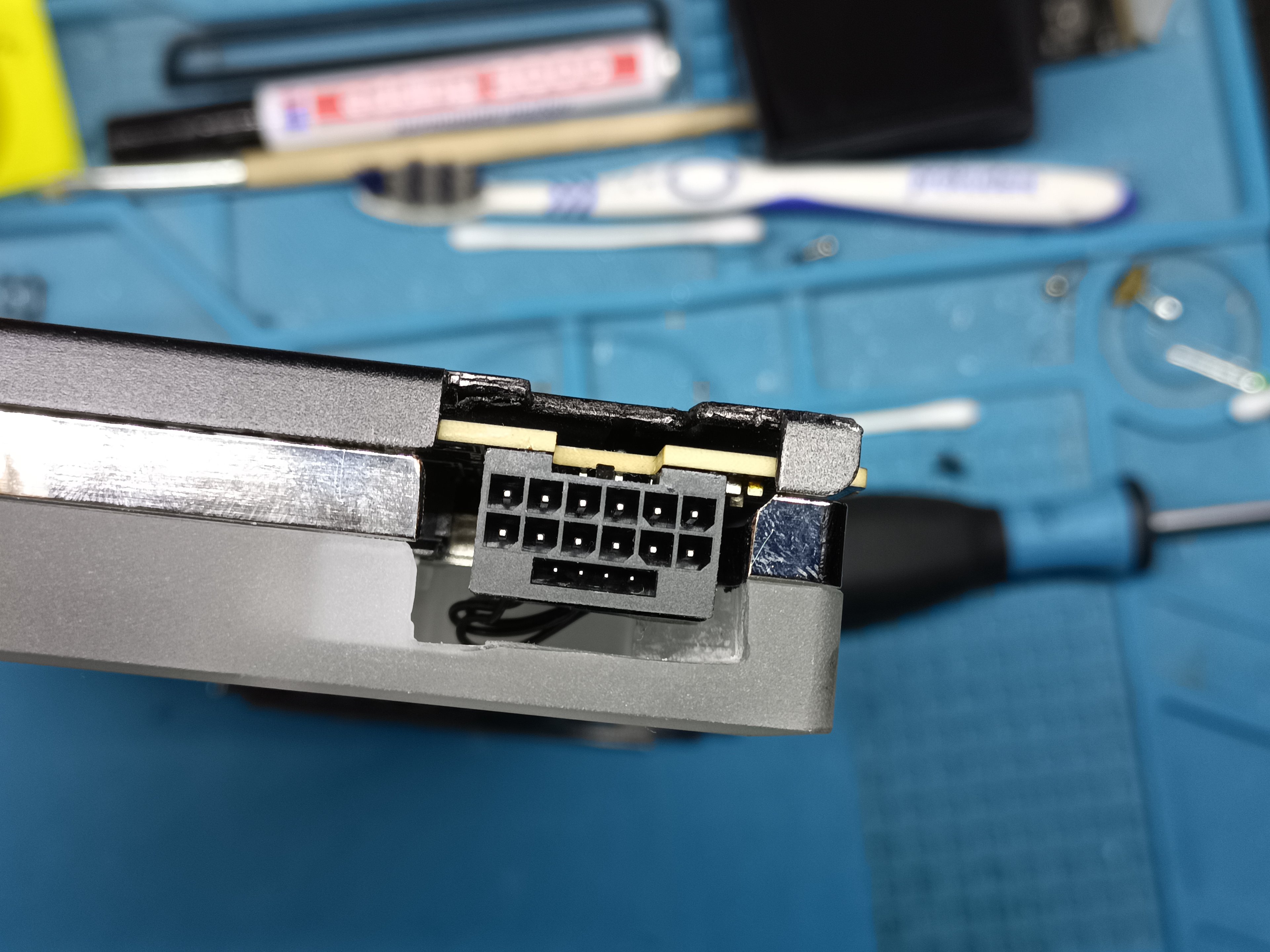

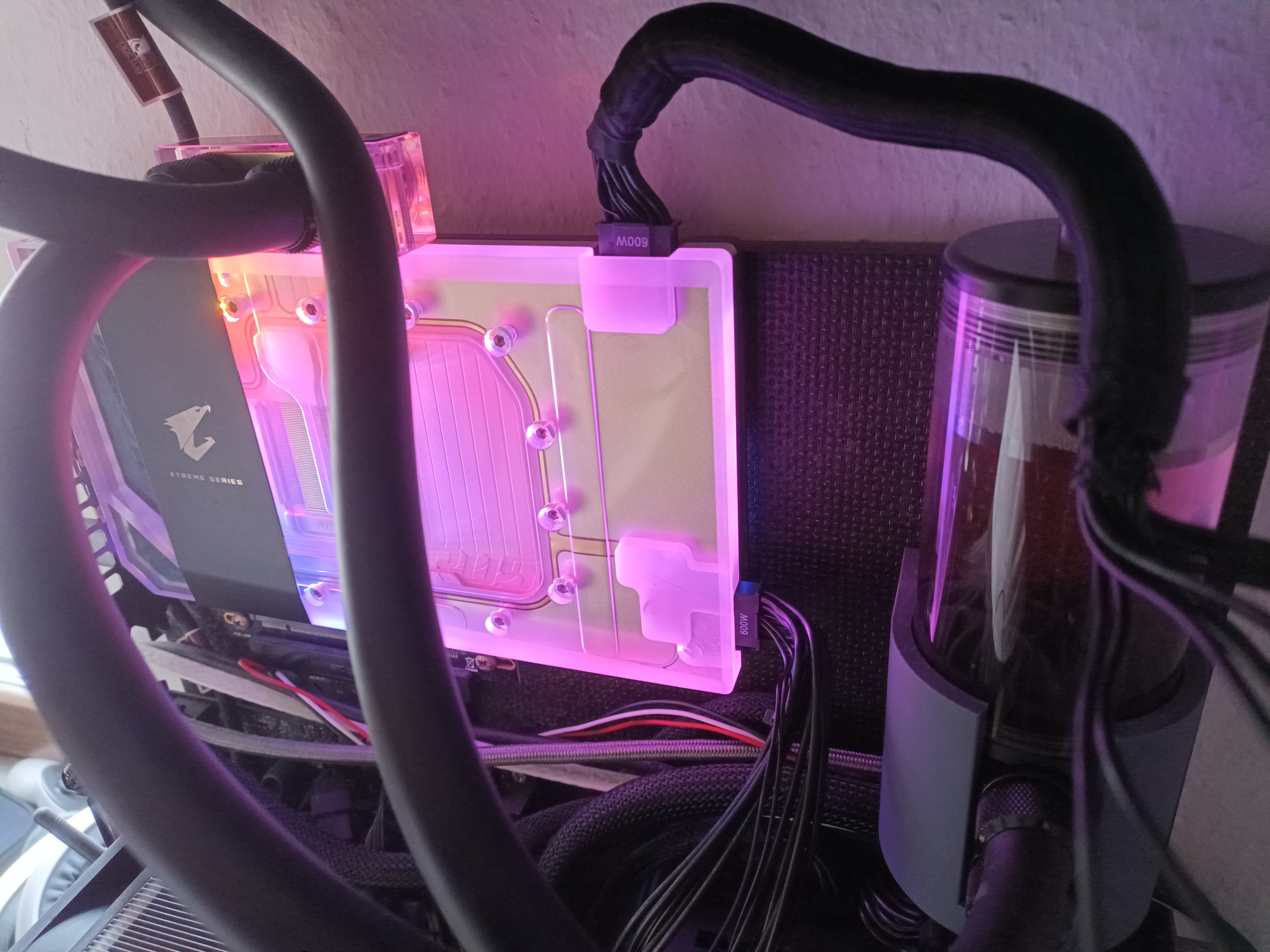

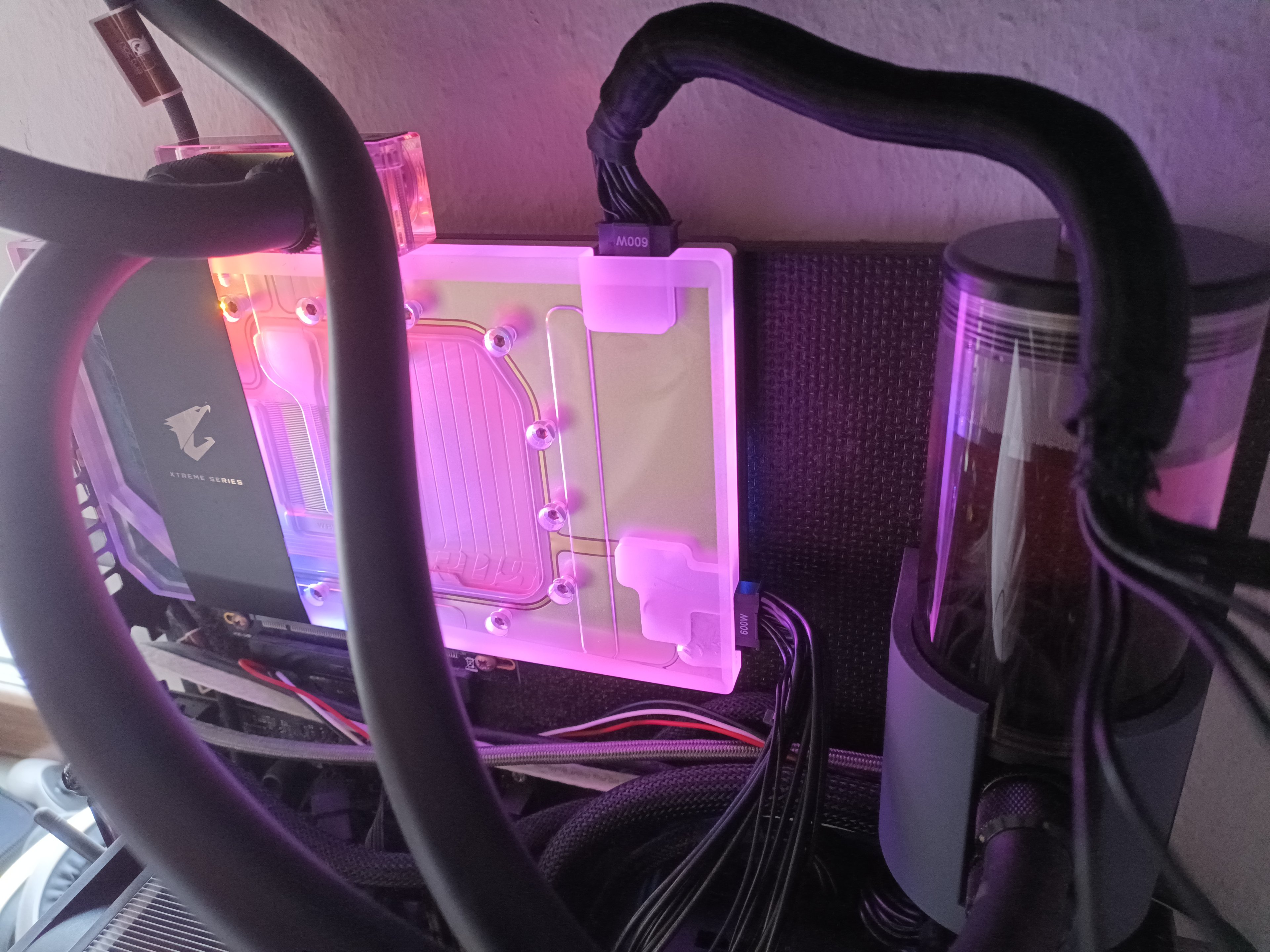

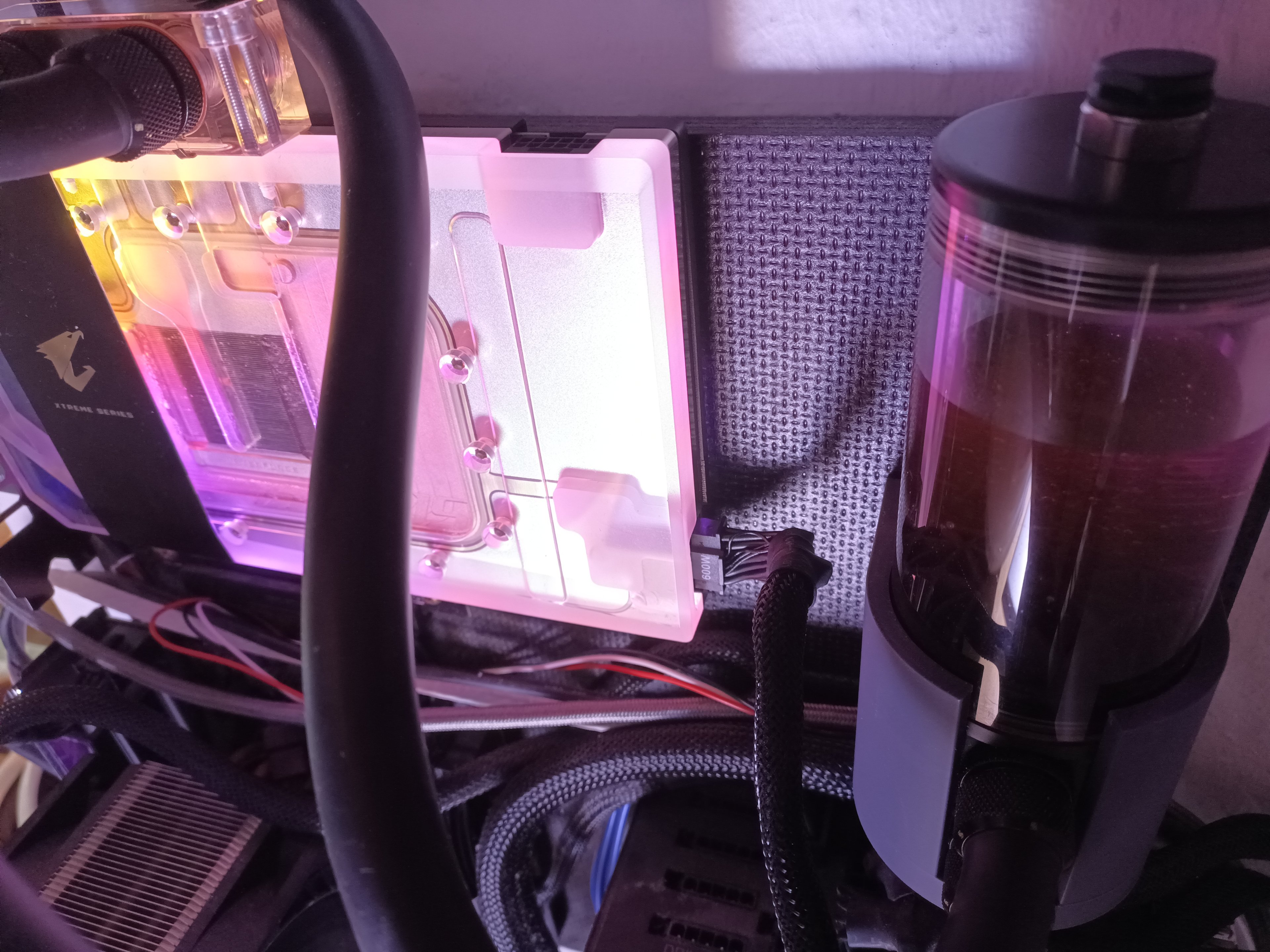

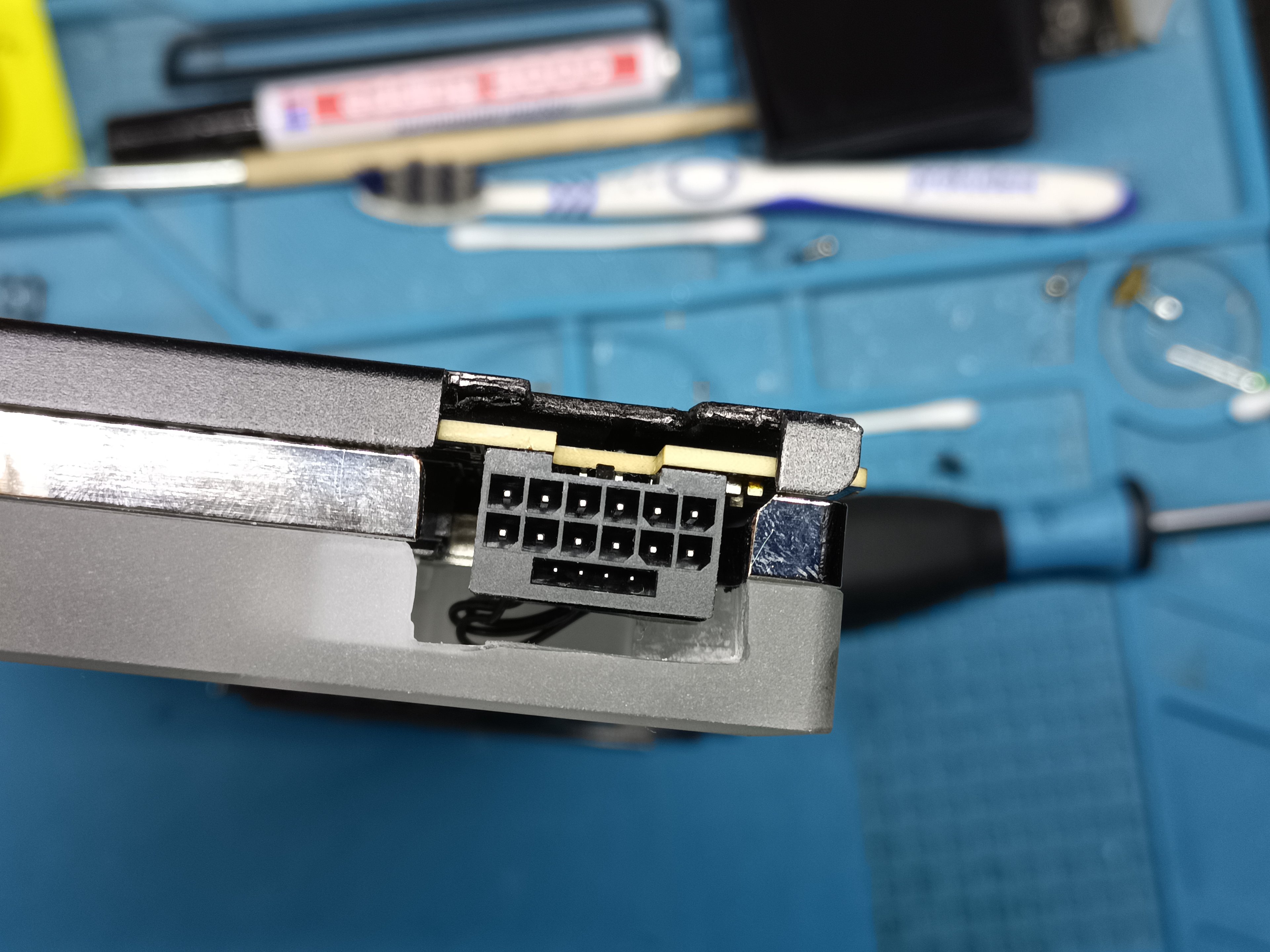

und so schaut sie jetzt nach dem Zusammen bau aus:

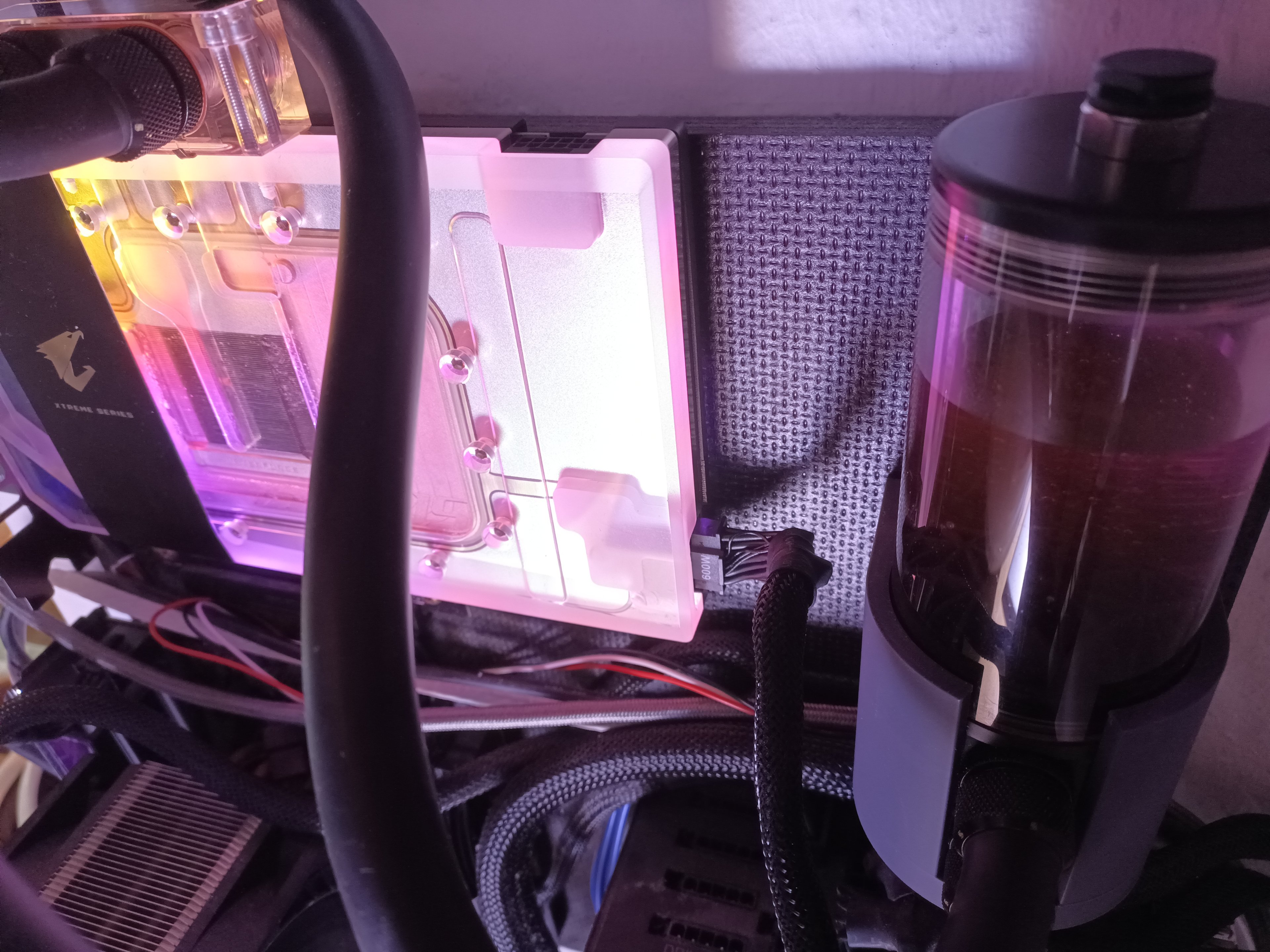

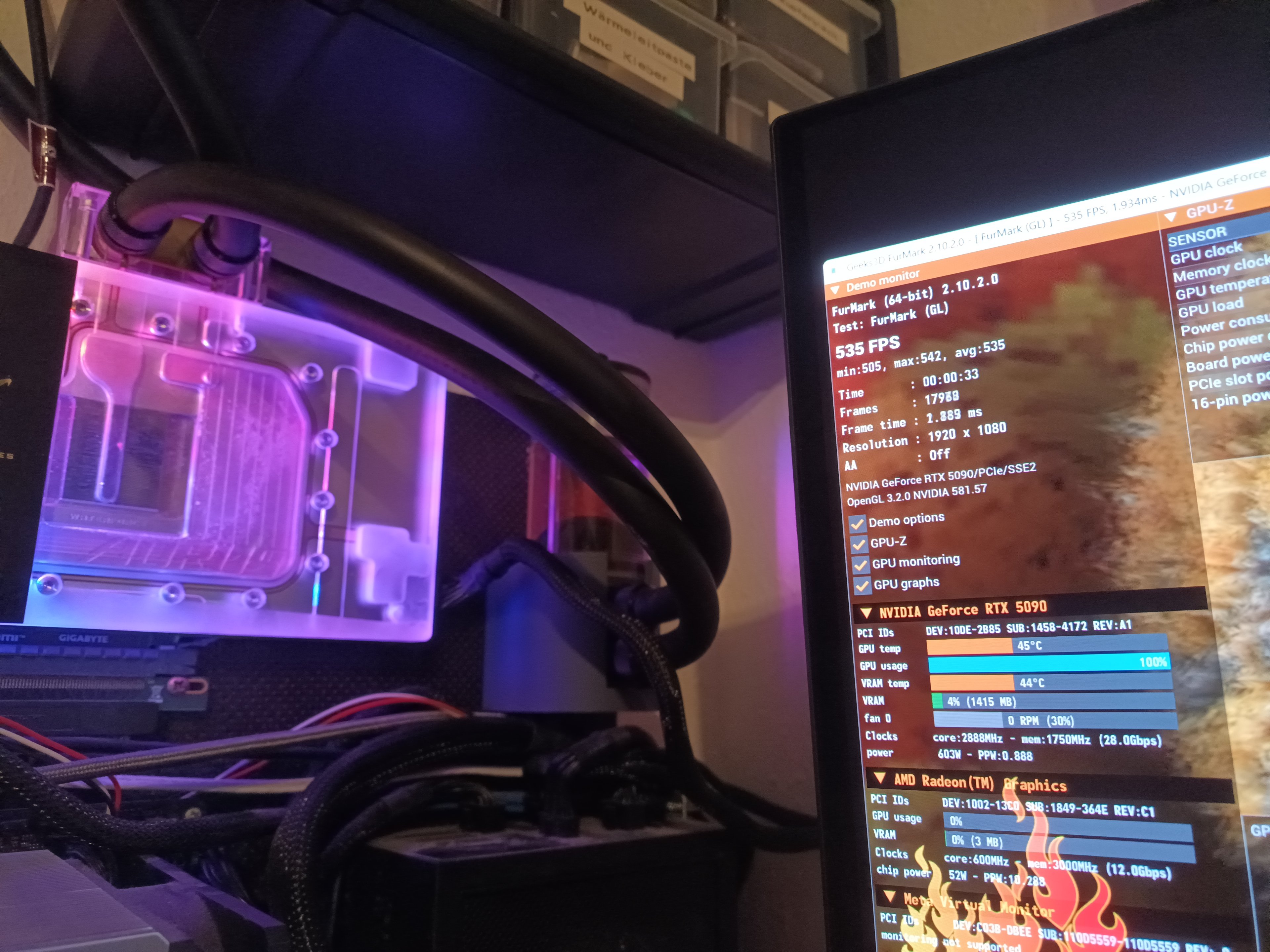

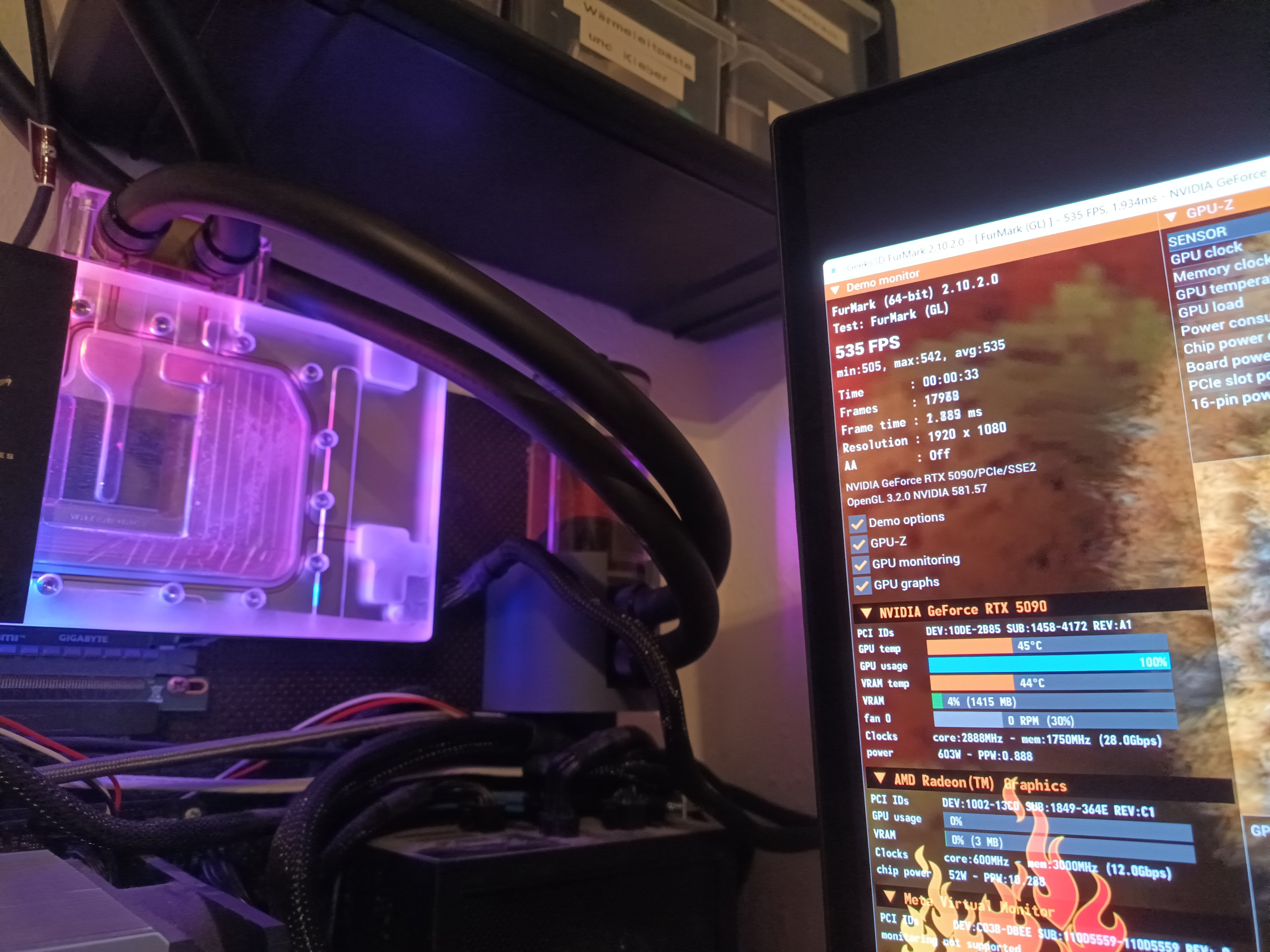

Und Läuft auch bereits mit der neuen Buchse. Das Zusätzliche Kabel kommt die Tage auch noch an, dann wird vielleicht mein nervöses Augenzucken auch etwas besser und ich kann wieder Ruhiger Schlafen

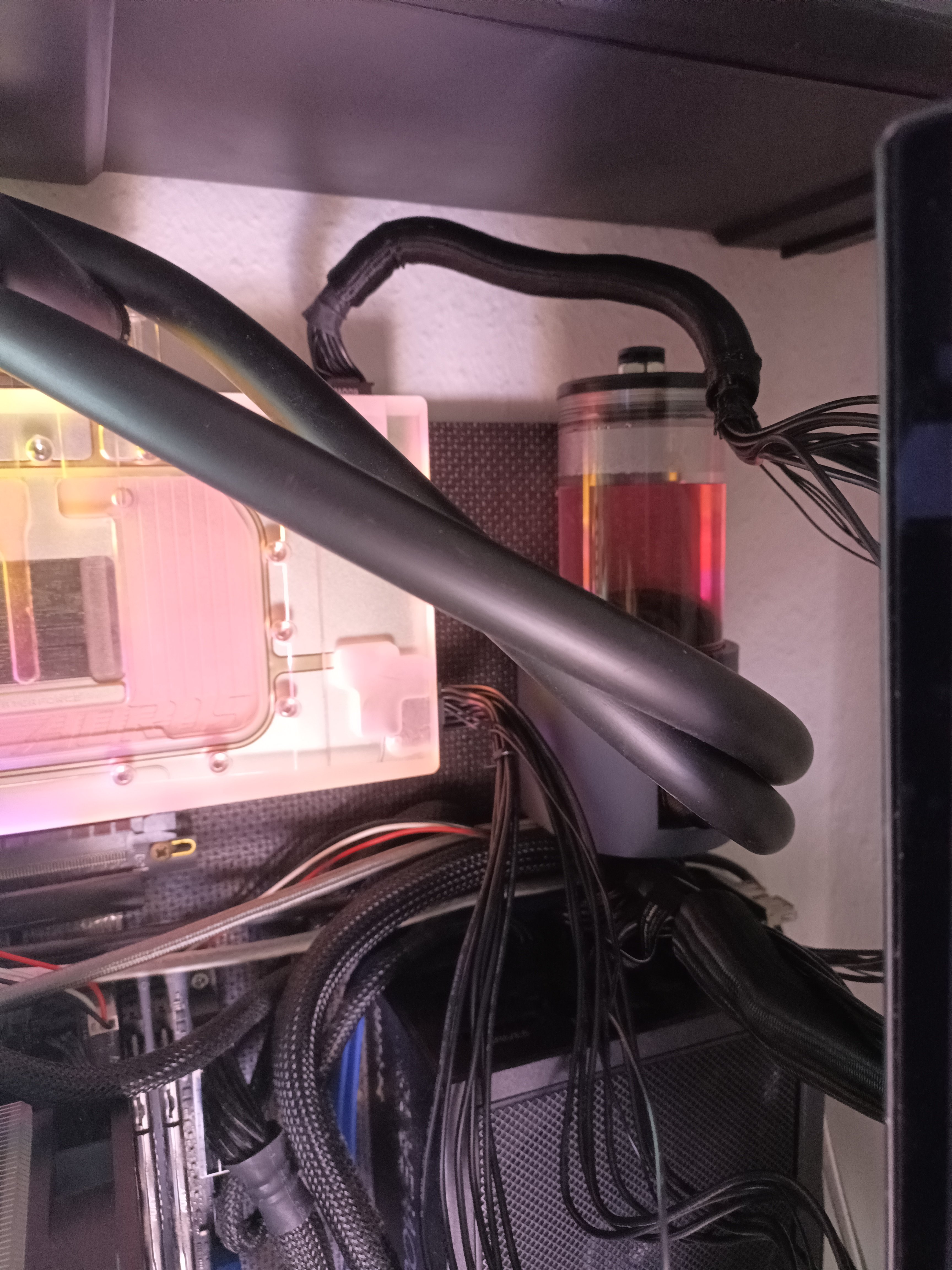

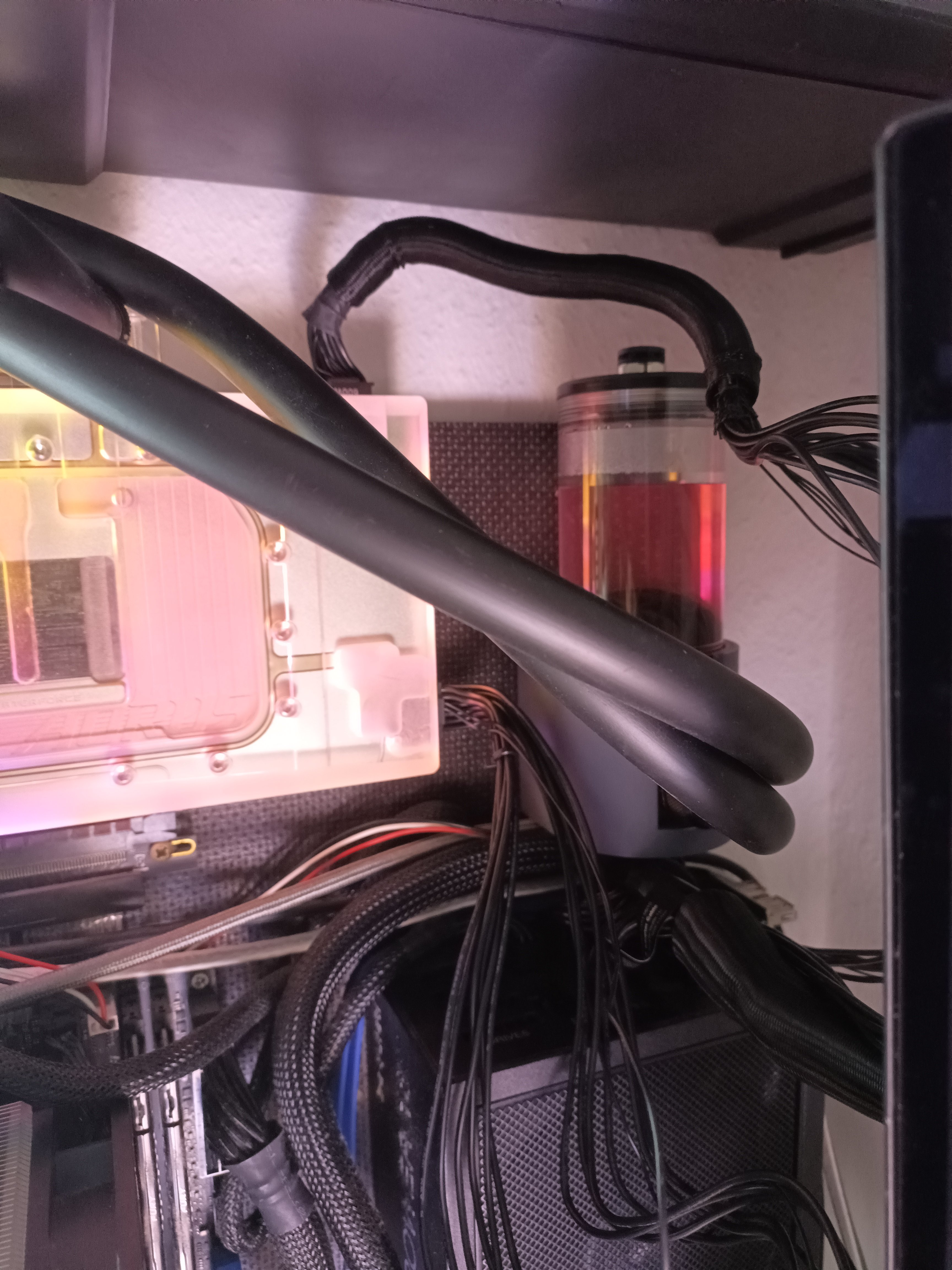

Und ja - ich hab kein Gehäuse, hab einfach alles auf ein Brett geschraubt und an die Wand gehangen. Hab nicht viel Platz hier auf meinem Schreib/Schrauber Tisch



[OldLight]

Das Risiko mit dem Mod auf zwei 12vhpwr bei der 5090 kennst du?
"What if 5090 had two 12vhpwr cables ?"



[AssassinWarlord]

Ich hab nicht vor da ein 1000W oder gar 2000W BIOS drauf zu packen wodurch so ein Schaden durchaus passieren kann.



[Baal Netbeck]

Tolles Projekt.

Bin mir nicht ganz sicher, wie sich das auswirkt.
Das Problem mit den schmelzenden Steckern kommt ja angeblich daher, dass die Pins unterschiedliche Übergangswiderstände haben, was bei den insgesamt niedrigen Werten durch kleine Unstimmigkeiten schon große prozentualen Unterschieden führt. Die Verbindungen mit den geringsten Widerständen führen dann den meisten Strom und überhitzen.

Ein zweiter Stecker sollte schon auch etwas Strom übernehmen, aber je nachdem wie der angelötet ist, sind seine Widerstände so viel höher, als die von Original Stecker, dass trotzdem fast alles durch den originalen geht.

Wird der zweite Stecker überhaupt vom Powermanagement gemessen? Oder hebelt der das Powerlimit komplett aus?
Wenn er ohne Shunt resistor angeschlossen ist, könnte sein Widerstand auch geringer sein als vom Original... Und der Strom noch höher weil die Karte bis sonstwo taktet.

Könnte also sein, dass dein zweiter Stecker die Karte eher beschädigt, als nur einer.

Aber ich kann auch völlig falsch liegen und alles ist wunderbar.
Ich würde aber mal mit einer Strommesszange die einzelnen Adern unter Last prüfen.

Ergänzung (Gestern um 23:30)

Ich hab nicht vor da ein 1000W oder gar 2000W BIOS drauf zu packen

Ist die Frage, ob die Karte überhaupt messen kann was über Stecker 2 geht?



[AssassinWarlord]

Wie Eingangs schon geschrieben und mittels Boardview gezeigt - der zweite Stecker ist Parallel zu dem ersten Stecker elektrisch verbunden. Die Karte "sieht" nichts vom zweitem stecker, der Strom geht durch die parallel schaltung genauso durch die Shunts. Ein Power limit kann damit nicht ausgehebelt werden.

Und dieses Loch im PCB was Northwestrepair gezeigt hat, hat auch nichts mit dem zweiten Stecker zutun weil die Traces welche den zweiten Stecker mit dem ersten verbinden - nicht bei den Powerstages entlang geht, sondern recht weit außen am Rand der Karte. Das Loch was er im Video zeigte kann meiner Meinung nach nur durch ein 1000W oder stärkeres BIOS entstanden sein wodurch der Ripplestrom zugroß wurde und der Elko damit hochging. Das Hätte also auch mit nur einem 12VHPWR Stecker passieren können... Manche jagen ja durchaus auch 1000W durch einen so nen Stecker xD


Mir geht's hier reinweg um die Lastverteilung, sodass nicht nur 6 Kontakte und Adern die 12V bei 600W in die karte befördern müssen, sondern jetzt 12, wodurch sich die einzellast der einzelnen Kontakte vom Stecker nahezu halbiert.

Morgen soll das zweite Kabel kommen, dann reiche ich auch Strommessungen nach. Ich prognostizierte dass über den zusätzlichen Stecker ungefähr 40% des Stromes gehen wird, und der "hauptstecker" 60%. Weil er näher an dem eigentlichen Verbraucher ist (die gesamte Leistung läuft über die Shunt Widerstände, das ist sozusagen der Stromeingang der Karte). Oder gar 45/55%
Mal sehen
