Glasfaser Transceiver richtig einsetzen

[NightfireNES]

Hallo liebe Community,

bei meinem Schwiegervater im Haus wird Glasfaser kommen. Er hat zurzeit Cat5 Kabel mit Leerohren verlegt, die nur 100Mbits durchlassen. Da die Leerrohre extrem kleine Durchmesser haben, wird es schwierig werden neue Kupfer Kabel zu ziehen. Jetzt stellt sich mir die Frage, ob es nicht sinnvoller ist Glasfaser durch die Leerrohre zu schieben und dann per Transceiver zu arbeiten.

Es gibt ja noch keine Endgeräte, die Glasfaser direkt verwenden können, aber es wäre ja schon einmal gut, wenn die verschiedenen Etagen per Glasfaser verbunden werden, auch wenn dann der Flaschenhals natürlich der Receiver ist.

Nun habe ich von aliexpress folgende Dinge gekauft:
1x ZoeRax SFP LC SingleMode Fiber zu RJ45 Ethernet Media Converter Gigabit Fiber Optic Transceiver mit 1,25 Gbit/s SFP LC Modul
2 PACK EU Kit, CHINA (kurz genannt kleine Medienkonverter)

2x Glasfaser-Jumper 3.0 APC SC-SC LC-LC FC-ST Singlemode Single-Core Tail Fiber Glasfaserverlängerungskabel Fertige Tail Fiber 1-30M
LC-APC LC-APC, 30M

1 * Gigabit SFP Medienkonverter 2 SFP auf 4 RJ45 10/100/1000M Glasfaserschalter mit 3KM LC (kurz genannt großer Medienkonverter)

um einen POC zu starten.

Da ich mich nicht so gut auskenne, bin ich eigentlich davon ausgegangen, dass man die Receiver ZoeRax nur mit einem Glasfaser Kabel verbinden muss. Gut das habe ich schon einmal gelernt, man muss die Receiver mit zwei Glasfaser Kabel über Kreuz verbinden, d. h. TX Receiver 1 auf RX Receiver 2 und RX Receiver 1 auf TX Receiver 2. Damit habe ich eine wunderbare 1 Gbit Verbindung hinbekommen.

Jetzt kommen wir zum zweiten Testaufbau.

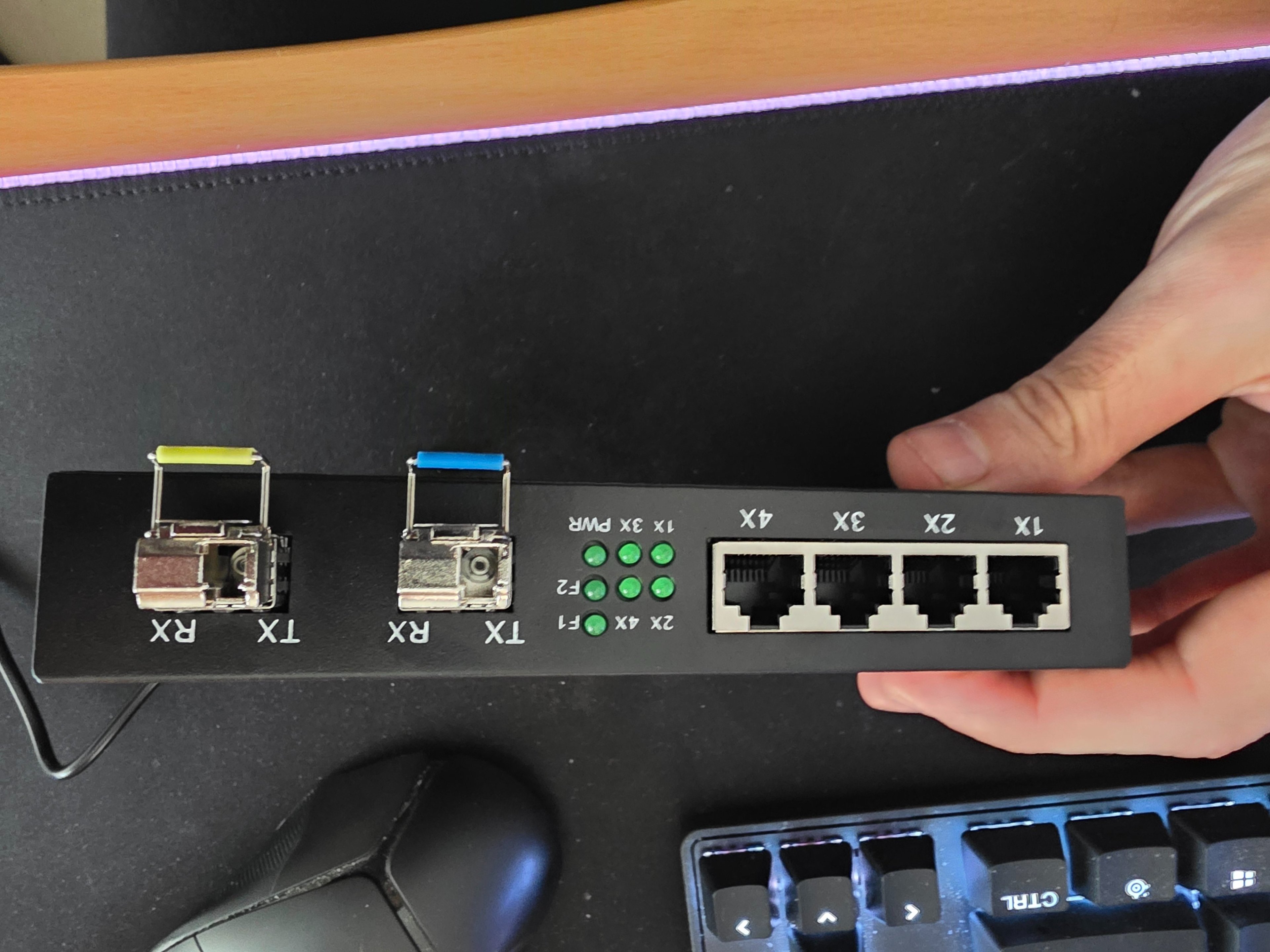

Ich habe den 1 * Gigabit SFP Medienkonverter 2 SFP auf 4 RJ45 10/100/1000M Glasfaserschalter mit 3KM LC (großen Medienkonverter) ausgepackt und wollte die Module einstecken. Jetzt sehe ich aber bei diesen Modulen, dass nur eine Steckerverbindung möglich ist auf der TX Seite (siehe Bild). Nun bekomme ich natürlich damit keine Verbindung mit einem kleinen Medienkonverter hin, da ich ja nur mit Senden verbinden kann.

Am Liebsten hätte ich es so, dass ich einen kleinen Receiver mit dem großen Receiver verbinden kann, sodass dann die 4 Ethernet Ports ebenfalls Internet haben und ich dann mit dem zweiten Modul des großen Receiver wieder auf einen zweiten kleinen Receiver gehen kann.

Ist das möglich? Kann mir hier ggf. jemand helfen, wie man dieses Problem hier löst?

Bilder sind

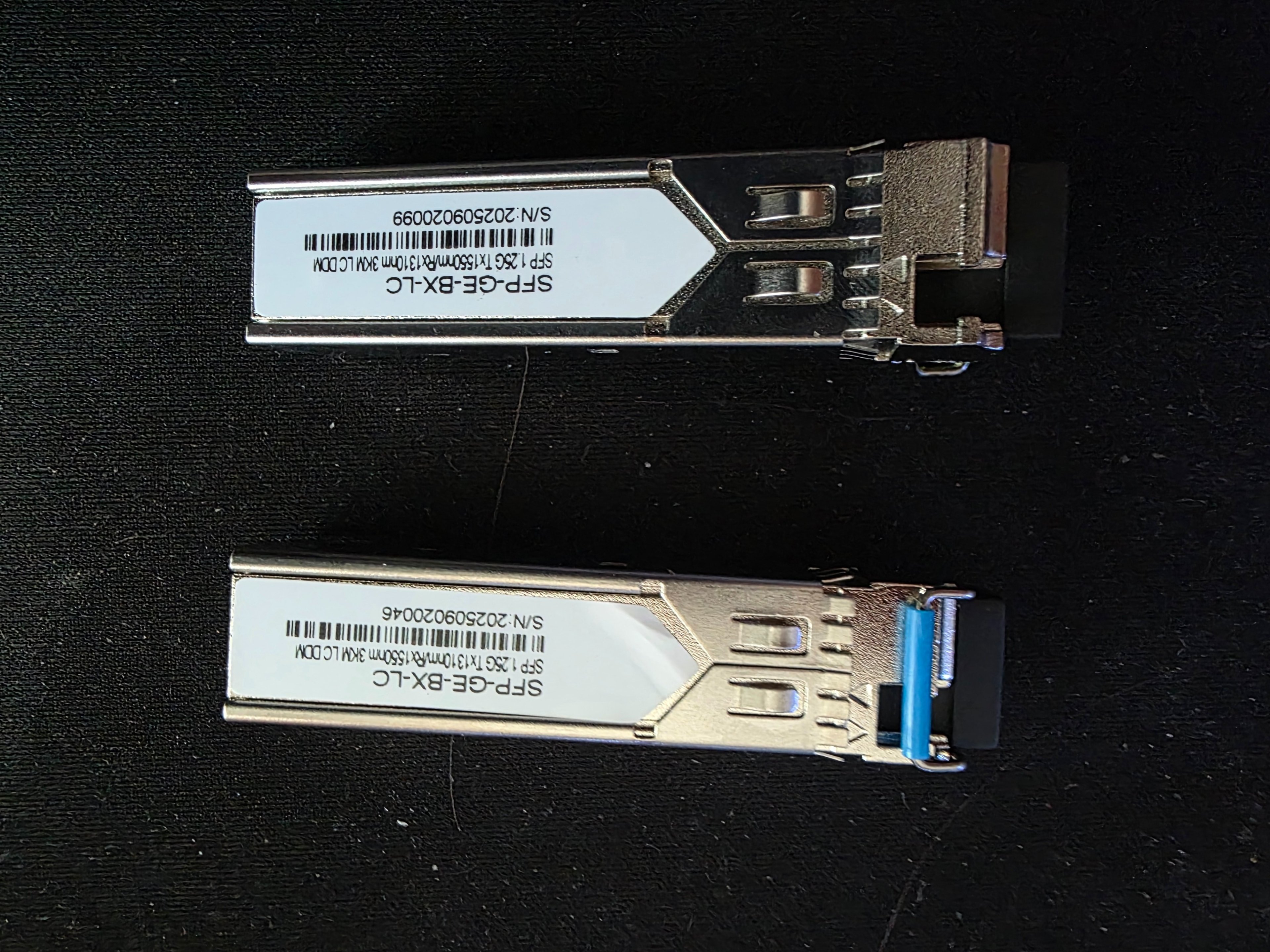

• die zwei SFP Module vom großen Medienkonverter

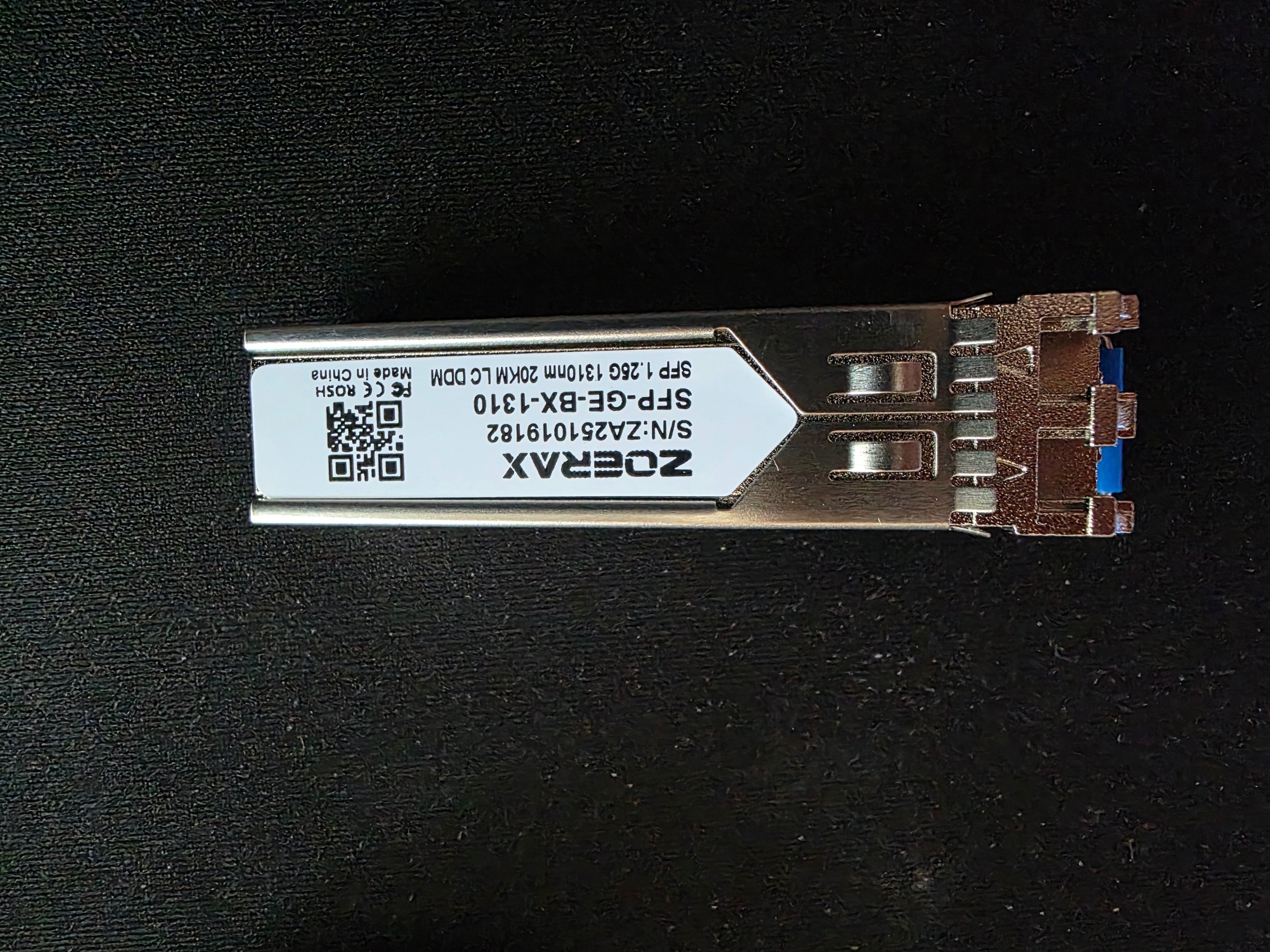

• das eine SFP Modul von einem kleinen Medienkonverter

Danke



[Efaniel]

Bist du wirklich sicher das es sich nur um Cat5 handelt und nicht vielleicht Cat5e?
Hab auch schon Cat5 Kabel gehabt die die 1Gbit geschafft haben, je nachdem wie alt das Ganze ist kann ich mir das aber schwer vorstellen das es nicht gehen sollte.

Ich würde dementsprechend die Enden der Kabelverbindung mit einem Kabelprüfer (gibts Sets auf Amazon für 15-20€ mit Crimpzange und allem) mal checken.
In dem Haus werden sicher keine >100Meter Strecken erreicht.

Klingt für mich mit Kanonen auf Spatzen schießen, du musst vor allem das Glasfaserkabel ebenfalls mit Stecker durch die Rohre bekommen.... einmal zu fest gedrückt oder der Stecker hängt irgendwo haste ein Knick drin.

Persönlich kann ich diesen "Lösungsansatz" nicht ganz verstehen.

Wenn wirklich nur 100Mbit möglich ist, dann knips die enden ab, verbinde die Kabel mit Kabelband und zieh die Leitung einfach nach und neu auflegen respektive neue Stecker dran.
Glasfaser verlegen, vor allem da du schreibst das du nicht so die Erfahrung hast, ist nochmal eine andere Hausnummer.



[azereus]

deine SFP sind BiDi / 1 Faser
Mach mal n foto der Aufschrift der SFPs

/edit:

Cat5 Kabel mit Leerohren verlegt, die nur 100Mbits durchlassen.

+

Ich würde dementsprechend die Enden der Kabelverbindung mit einem Kabelprüfer (gibts Sets auf Amazon für 15-20€ mit Crimpzange und allem) mal checken.



[NightfireNES]

@Efaniel danke für die Information, ich würde trotzdem gerne lernen warum es so nicht funktioniert.

@azereus Bilder sind oben verlinkt.



[azereus]

https://www.fs.com/de/products/29892.html
Dein Noname ist ein BiDi

d.h. du brauchst nochmal BiDi
oder nochmal normale -> Zobrax

damit beide enden BiDi oder Normal sind

BiDi <-> BiDi (1 Faser RX+TX)
stells dir vor wie Fullduplex

Normal <-> Normal (2 Faser RX+TR)
stells dir vor die HalfDuplex Nur in 1 Richtung Senden und nur in 1 Richtung Empfangen



[Efaniel]

@NightfireNES @azereus hat es bereits geschrieben. Bei Glasfaser gibt es unterschiedliche Stecker-Typen und auch Singlemode, Multimode usw usf.
Das was du gerade machst ist, du tauschst zwischen zwei unterschiedlichen Standards und das geht nicht.

Du brauchst dann nochmal Bidirektionale (BiDi) Transceiver wie @azereus schon verlinkt hat.

Daher auch mein Initialer Post, dass es kaum Sinn macht auf Glasfaser zu setzen, zumal der Testaufbau nur ein Part sein wird, das verlegen wird ein weiterer werden.



[NightfireNES]

Was würdest du raten ist besser Bidi oder Normal mit zwei Kabeln? Würde es denn so funktionieren mit dem zweiten Testaufbau rein mit glasfaser dann netzwerkports nutzen und beim zweiten raus mit glasfaser und weiter zu verteilen?

Ergänzung (5. November 2025)

Danke für die Erläuterungen. Ok das bringt mich schon einmal weiter. Das heißt eigentlich wäre es praktischer das Ganze auf Vollduplex auszulegen, damit nur ein Kabel reingezogen werden muss.

Ich habe gelesen, dass die SFP Module auch manchmal nicht kompatibel sein können. Habt ihr damit Erfahrungen?



[Efaniel]

da du schreibst das du enge Leerrohre hast und du mit 99,99% Sicherheit die Glasfaser-Kabel vorkonfektioniert hast, da du sie sicher nicht selbst auflegst macht Bidi mehr sinn, da du einen im Vergleich einfach zu verlegenderen Stecker hast.



[azereus]

willst du 2 Glasfaser kabel oder 1 - deine entscheidung
was kosten bidi gegenüber normale - deine entscheidung
kann das jeweilige gerät bido+normal - herstellerabhängig und zum austesten wenn es "chinaware" ist

aber ja dein Testaufbau würde vermutlich klappen
Es kommt halt stark drauf an wie die örtlichen gegebenheiten bei SchiVa tatsächlich sind.



[NightfireNES]

Danke ja genau hatte mich auch einmal auseinandergesetzt Glasfaser selbst zu spleisen (kalt mit Toolkits von Ali), jedoch versuchen wir erst einmal durch ein noch vorhandenes Leerrohr die Glasfaser Kabel so zu ziehen und schauen einmal wie gut es funktioniert.



[Scirca]

Lass das lieber mit dem Glasfaser, man legt Glasfaser nicht selber auf. Mach das wie Efaniel geschrieben, nimm eine Schere mach das Kabel an einer Seite glatt dann machst du ein neues Kabel am alten fest und ziehst es durch. Ein CAT Kabel auflegen kriegt man selbst hin.
Vorallem mit diesen ganzen Konvertern da holst du dir ja unnötig viel Stromkosten und Brandgefahr in die Bude mach das nicht das ist einfach nur ultra Pfusch.

Funktionieren wird es wahrscheinlich eh nicht, weil das Glasfaser Kabel nicht aufgelegt bekommst.



[RedPanda05]

jedoch versuchen wir erst einmal durch ein noch vorhandenes Leerrohr die Glasfaser Kabel so zu ziehen

Und da bekommst du kein Cat5e durch?



[NightfireNES]

Ich habe nur die Storys von meinem Schwiegervater gehört, dass das ein Krampf war.

Ergänzung (5. November 2025)

So ich habe jetzt einfach mal testweise vom großen Receiver die Module in die kleinen Receiver gesteckt und sie haben sofort eine Verbindung hergestellt. Also habe ich die kleinen Receiver, wie ihr geschrieben habt eigentlich mit den falschen Modulen gekauft.



[Efaniel]

Aber das Kabel liegt doch schon... einfach oben abtrennen, neues Kabel oben dann hinlegen und mit Kabelband am alten befestigen und vorsichtig durchziehen, dann nimmt das neue Kabel ja automatisch den weg vom alten. Sparst Geld und nerven und bist nicht auf irgendwelche China-Medienkonverter angewiesen.



[TheCadillacMan]

Mit der Hardware müssten sich theoretisch zwei Glasfaser-Strecken aufbauen lassen.

Die Module von dem großen Medienkonverter sind wie gesagt BiDi und sehr wahrscheinlich ein Paar, d. h. das gelbe Modul muss an ein Ende der Strecke und das Blaue an das andere. Dafür reicht eine Faser.

Von den Zoerax-Modulen nimmt man eins in den großen und das zweite in einen der kleinen Medienkonverter. Dann mit zwei Faser wie im ersten Testaufbau verbinden.



[NightfireNES]

@TheCadillacMan genau das hatte ich jetzt vor zu testen. Danke für den Hinweis.

@Efaniel: Ob man bei den Chinageräten bleibt sei mal dahin gestellt. Es gibt ja auch Switches mit SFP von namhaften Herstellern. Die Chinageräte waren jetzt wirklich einmal POC.

Ergänzung (5. November 2025)

@TheCadillacMan Es funktioniert genauso wie du es beschrieben hast. Ich habe die SFP Module getauscht und ich habe jetzt folgenden Aufbau:

Ethernet Kabel Internet Verbindung geht in den großen Receiver.
1 Modul SFP BIDI geht in einen kleinen Receiver mit SFP BIDI
1 Modul SFP Normal geht in den anderen kleinen Receiver mit SFP Normal

Beide haben Netz.

Ergänzung (5. November 2025)

So und jetzt noch eine allerletzte Frage, welches Toolkit benötige ich, um zu überprüfen, dass ein Stecker richtig aufgecrimpt ist, damit wir ggf. die Lösung Kabel abschneiden und neuen Stecker richtig crimpen zu machen. Habt ihr da einen Vorschlag?

Wäre da so etwas gut, um dann auch gleich zu testen, dass es Gigabit kann?
https://www.amazon.de/LogiLink-WZ00...=1762341997&sprefix=lan+toolkit,aps,96&sr=8-5



[SaxnPaule]

Wäre da so etwas gut, um dann auch gleich zu testen, dass es Gigabit kann?
https://www.amazon.de/LogiLink-WZ00...=1762341997&sprefix=lan+toolkit,aps,96&sr=8-5

Bevor du da was abschneidest solltest du vorher mal die Belegung mit dem verlinkten Gerät testen. Für Gigabit reicht idR schon, wenn die 8 Adern richtig belegt sind und es keinen Kurzschluss auf den Schirm gibt.

Die tatsächlich mögliche Geschwindigkeit kannst du jedoch mit so einem billigen Gerät nicht messen.



[NightfireNES]

@SaxnPaule Das hätte ich natürlich direkt gemacht. Nur ist das Toolkit verlinkt dafür geeignet?



[SaxnPaule]

Ja. Das schickt nur nacheinander eine Spannung auf die einzelnen Adern und am anderen Ende leuchten entsprechend die LEDs. Wenn sie das einzeln!!! in der richtigen Reihenfolge tun super. Wenn nicht, musst du nachbessern.

Das restliche Werkzeug ist eigentlich überflüssig. An das Kabel aus der Wand presst du dir Keystones. Das geht ohne Werkzeug und ist auch für einen Laien einfach zu bewerkstelligen.



[Efaniel]

Wäre da so etwas gut, um dann auch gleich zu testen, dass es Gigabit kann?

Ich hab genau das Set und das funktioniert einwandfrei.

Wenn du beim prüfer nur 4 Paar angezeigt bekommst dann =100Mbit
Leuchten alle 8 LEDs auf, dann müssten eigentlich 1000Mbit möglich sein.
