Hardtubes richtig bearbeiten

[Corin Corvus]

Moin,

ich bin gerade dabei meine Wakü auf Hardtubes umzubauen.
Nun habe ich das Problem, dass ich jede Leitung mehrfach biegen muss. Meine ersten Erfahrungen habe ich gestern gemacht und die liefen leider nicht so, wie erwartet.

Hardtubes: Weiße 500-mm-Acrylglas-Röhre



Meine bisherigen Probleme:
1. Wellen und Blasen beim biegen
Ich hatte nun 1 Meter mal zum Testen verwendet. Die Blasen konnte ich wegkriegen, indem ich von 500 auf 300 Grad mit dem Heißluftfön runterging. Die Wellen kommen nach ein paar Youtube Videos von zu wenig erhitzter Fläche. Das konnte ich nun noch nicht ganz verhindern, habe aber noch was übrig zum üben.

2. Bruch beim Schneiden
Ich hatte jetzt ein Hardtube Kit bestellt, welches eine Schere zum schneiden hat. Dabei sind mir meine Hardtubes allerdings einfach in etliche Stücke zerbrochen. So habe ich ein wenig recherchiert und gelesen, dass ich lieber eine kleine Metallsäge nehmen soll. Die werde ich mir morgen besorgen, insoweit hier keine besseren Tipps kommen.

3. Richtige Länge und Co. zum Biegen herausfinden
Das größte Problem, was ich habe ist, dass ich bei meinen Biegeübungen öfter so gebogen hatte, dass 1 Teil zu lang war und es am Ende nicht passte. Wie kann ich den Hardtube markieren, sodass ich an der richtigen Stelle biege, ohne dass sich das in den Hardtube brennt etc.?!?

Ich freue mich über Tipps und Hilfestellungen und hoffe, bald wieder meinen PC benutzen zu können

Viele Grüße

Corin



[niteaholic]

Und hast du nun petg oder Acryl hardtubes?

So wie es klang würde ich mal auf Acryl tippen, richtig?



[garfield0603]

Ja klingt nach Acryl, davon hab ich die Finger gelassen, bin gleich zu PETG.

zum Thema richtige Länge:
Ich markiere mir die Längen am Silikonschlauch, somit brennt nichts ein. Ich lass vor und nach den Biegungen immer 0.5-1cm über und kann mich so dann rantasten/feilen bis das Rohr passt.



[Corin Corvus]

Ich hab diese hier: Weiße 500-mm-Acrylglas-Röhre

Ich würde gerne weiße nehmen. Wenn es die in PETG gibt, habe sie bei Caseking nicht gefunden, würde ich dann auch die nehmen, wenn man sie einfacher bearbeiten kann.



[ChrisM]

Acryl muss man sägen, danach am besten mit einem Rohr-Entgrater säubern. Acryl ist spröde, mit schneiden wie PETG ist da nichts zu machen.

Edit: @gefärbtes Rohr: Siehe Jays2Cents aktuelles Build, der hat seine Rohre einfach mit Sprühlack schwarz gefärbt, sollte auch mit weiß gehen (braucht aber dann vermutlich eine Schicht Grundierung, so zumindest kenne ich es bei weiß aus dem Modellbau).



[Tommy Hewitt]

Ich könnt hier jetzt viel schreiben, aber am besten ist, du liest dir hier diese Anleitung durch: https://www.hardwareluxx.de/community/f137/biege-how-fuer-acryl-und-petg-rohre-1180392.html

Besser kann man's nicht beschreiben. Da ist auch ein Anleitung zum Bau einer Biegevorrichtung drin, es wird gezeigt wie man die exakte Länge bekommt und in welchem Bereich man das Rohr erwärmen muss, damit eine schöne Biegung dabei raus kommt.

Und ich würde auch PETG nehmen. Hab die 1m langen Rohre von Bitspower, die sind super zum Verarbeiten gewesen. Schneiden kannst du die mit so nem kleinen Rohrschneider, den gibts ebenfalls von Bitspower bei Caseking.



[xammu]

Schau dir auf Youtube an, wie wintergatan die Rohre für seine Marblemachine X biegt. Der nimmt dafür n Stück Silikon.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[Spattel]

Auch 300°C sind noch zu viel, 150°C sollten da reichen(Glastemperatur von Acrly sind ca. 105°C).
Lieber langsam eine größere Fläche erwärmen, als zu schnell eine zu kleine Fläche.

Wenn eine Seite der Biegung zu lang ist, kann man die doch einfach noch ein Stück kürzen.
Und die Silikonschur im Rohr darf natürlich nicht fehlen, macht die Sache auch noch ein Stück einfacher.



[Corin Corvus]

Auch 300°C sind noch zu viel, 150°C sollten da reichen(Glastemperatur von Acrly sind ca. 105°C).
Lieber langsam eine größere Fläche erwärmen, als zu schnell eine zu kleine Fläche.

Wenn eine Seite der Biegung zu lang ist, kann man die doch einfach noch ein Stück kürzen.
Und die Silikonschur im Rohr darf natürlich nicht fehlen, macht die Sache auch noch ein Stück einfacher.

Kann es leider nicht in der Mitte kürzen
Habe bei dem blödesten Weg 4 Biegungen zu vollziehen. Wenn da eine Länge zu Lang ist, dann kann ich das schon knicken. Die anderen beiden Rohre von den 3en aktuell brauchen jeweils 2 Biegungen.



[Tommy Hewitt]

Keine Möglichkeit die Biegungen zu reduzieren? Ich hab meinen Loop so ausgelegt, dass maximal zwei Biegungen drin sind. Vier Biegungen sind natürlich ne Hausnummer.



[Corin Corvus]

Keine Möglichkeit die Biegungen zu reduzieren? Ich hab meinen Loop so ausgelegt, dass maximal zwei Biegungen drin sind. Vier Biegungen sind natürlich ne Hausnummer.

Habe schon geschaut. Muss halt an meiner Grafikkarte vorbei an den Radiator. Das muss präzise passen :/
Vielleicht kann ich den agb noch drehen und es passt dann gerade. Muss ich ausprobieren.



[Corin Corvus]

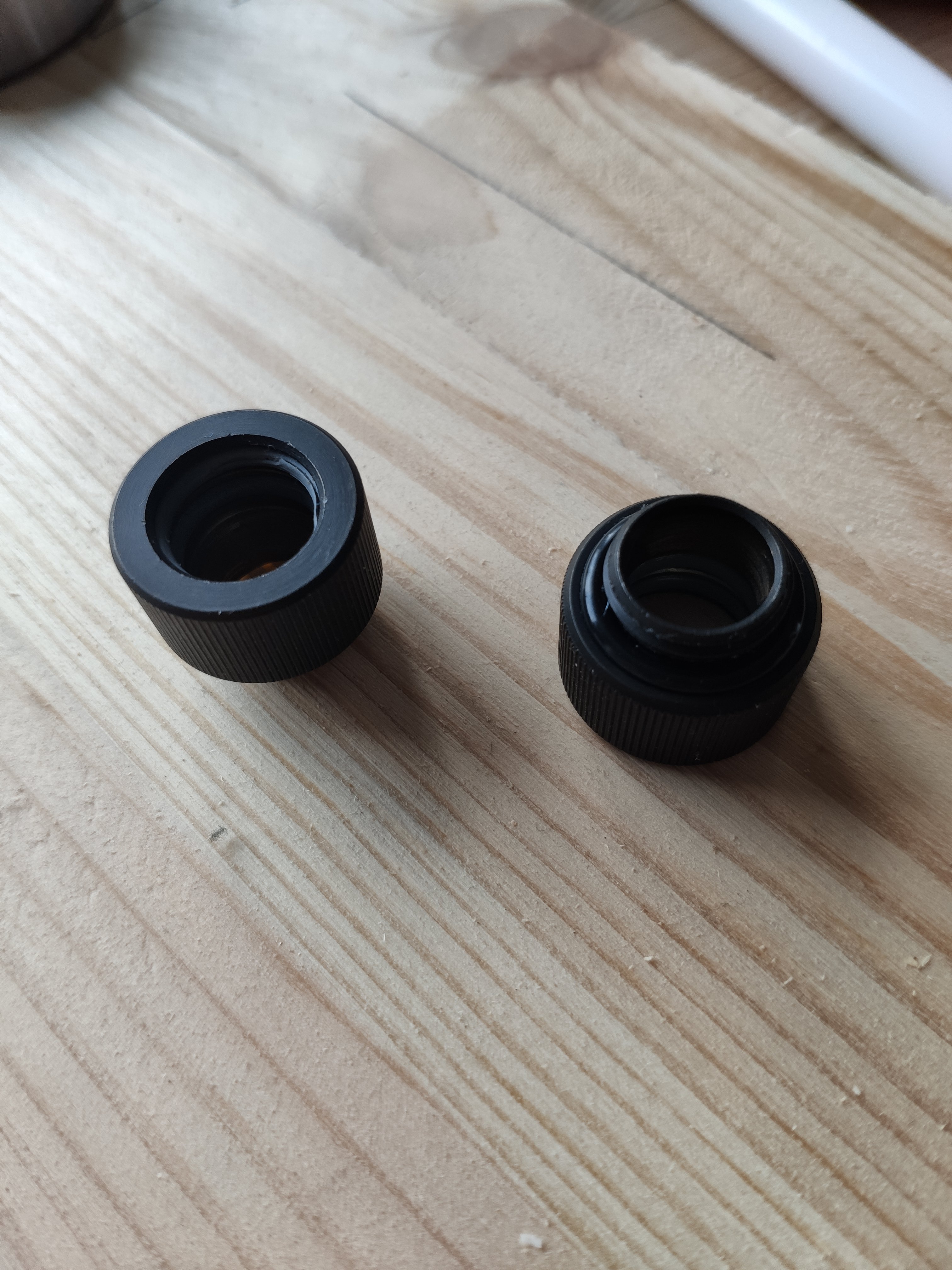

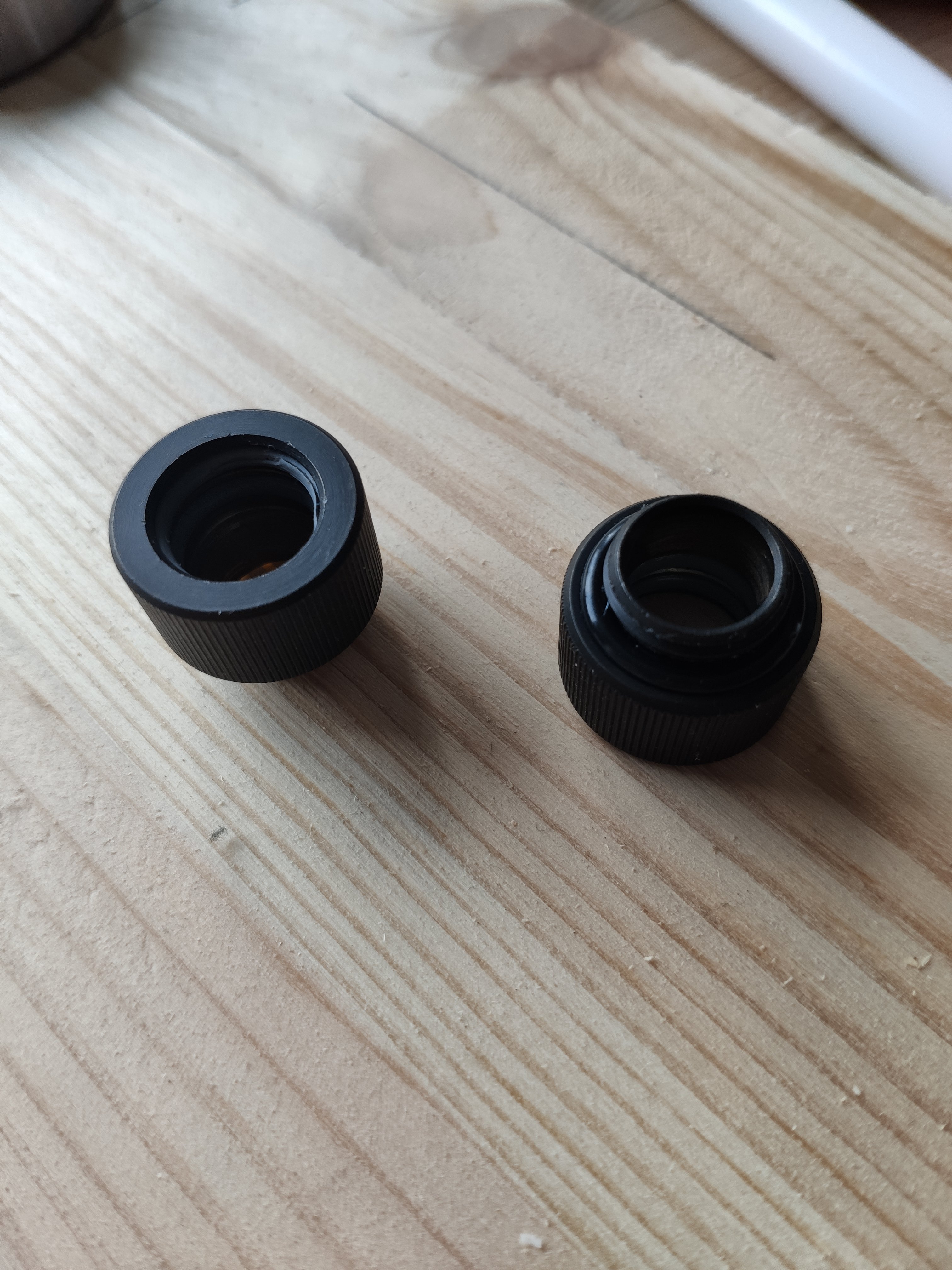

Hey. Habe diese fittings. Jemand eine Idee, wie ich die auf bekomme? Einer ging. Bei den anderen klappt es überhaupt nicht. Die sind so fest. Einen habe ich schon beschädigt....

Wd40 half nicht.



[Spattel]

Was sind es denn für welche? Bezeichnung?
Bei einigen wird das Rohr nur rein gesteckt ohne vorher etwas ab zuschrauben.



[Tommy Hewitt]

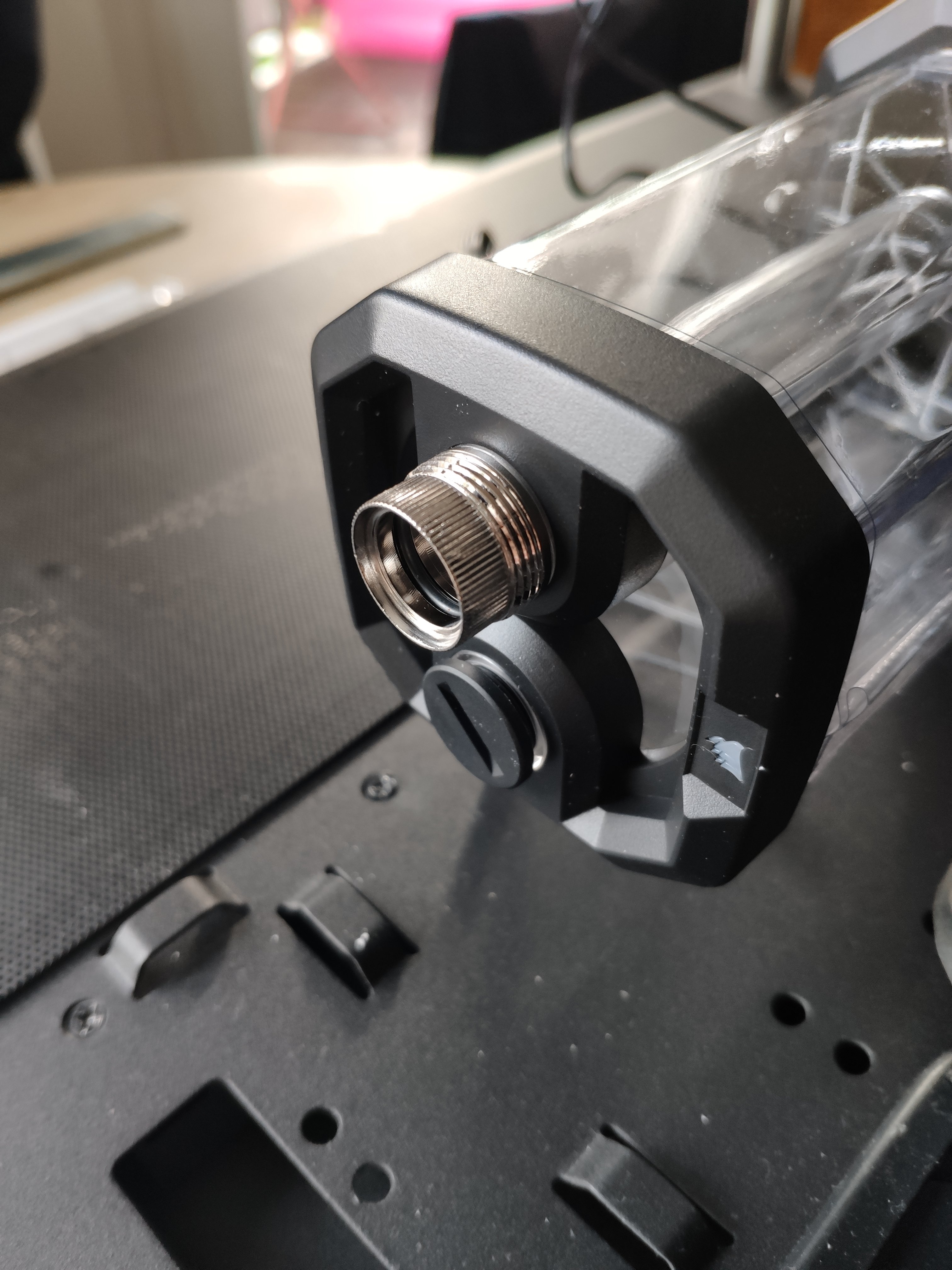

Das auf dem 2. Bild sieht mir auch eher nach Push-Ins aus. Hast du alles gleiche Fittings bestellt? Weil das Compression-Fitting am AGB sieht anders aus, da ist das Innenteil ja Nickel.



[Corin Corvus]

Waren HDC. zum Schrauben. Die waren nur so fest, dass sie nicht ab gingen. Hab es aber noch hin bekommen.. Hat nur ewig gedauert.



[ALCAndreas]

Viele Überschätzen die Lage mit den Fittingen heftigst.
Die muss man nicht mit Werkzeug fest ziehen.
Die Dichtungen da drin sind doppelt und sehr sicher.

Beste Grüße

Andreas / ALCAndreas



[Maexi01]

auf dem zweiten Bild der linke Anschluss, ist da die Dichtung vom Anschluss defekt oder sieht das nur so aus?
Je nachdem was man wo bestellt, gibt es Anschlüsse mit einem Innensechskant. Wenn der fehlt, geht es auch mit mit zwei Zangen und etwas Stoff zum Schutz. Kühlschrank wäre auch möglich.



[Tommy Hewitt]

Waren HDC. zum Schrauben. Die waren nur so fest, dass sie nicht ab gingen. Hab es aber noch hin bekommen.. Hat nur ewig gedauert.

HDC wären ja von EK. Die schwarzen auf dem unteren Bild sind aber definitiv keine EK, die haben alle einen Innensechskant.



[Corin Corvus]

Naja sie sind jetzt dran und ich musste sie schrauben. Die Tubes haben so nicht in die Fittings gepasst. Erst als ich die Schraube entfernt und dann über den Tube gezogen habe.

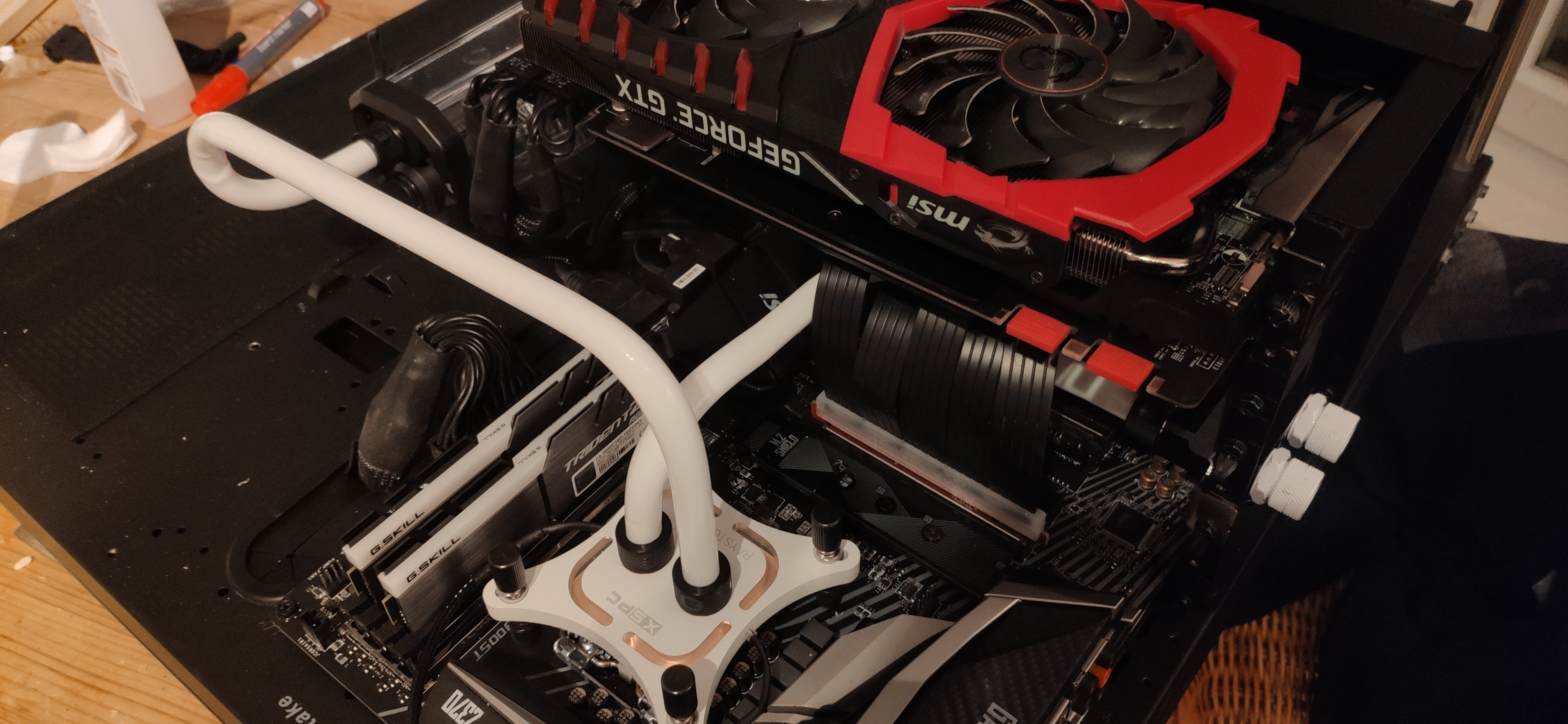

1 Tube ist leider leicht mit Wellen (links zu sehen). Wenn die neue Grafikkarte da ist, muss ich eh 1-2 Tubes neu machen. Dann hole ich das nach.

Andere habe ich nicht bestellt gehabt:



[[ChAoZ]]

Keine Ahngst vor Acryl (PMMA).
Der einzige Unterschied beim biegen ist die höhere Temperatur.

Ich habe an PETG geübt und dann sofort an PMMA die finale Biegung erarbeitet.
45 Grad Kurven sind nun wirklich easy, PETG mehr als PMMA aber beides keine Hürde.

Ja Acryl muss man schneiden, dafür habe ich extra kleine Sägeblätter für Metall gekauft, diese haben viele kleine Zähne, das Acryl wird fast wie in der Fabrik geschnitten, richtig glatter Schnitt... bisschen entgräten und gut ist.

Dabei gibt es einen Trick den ich gelesen habe.
"Wenn du denkst das Tube ist weich genug zum biegen dann ist es noch nicht soweit".

Befolge es, wärme länger, dafür wird es weder Dellen noch Blasen geben. Die Kurve wird perfekt sein.
Und wichtig: je mehr Biegungen pro Tube, desto komplitzierter. Dein Bild oben zeigt ein Tube mit 4 Biegungen, das ist schon heftig... man sieht auch Dellen an der Stelle wo du 3 Biegungen fast unmittelbar hintereinander machst.. solche Sachen habe ich vermieden.
