News Infineon: Erste Chips auf 300-Millimeter-Dünnwafer

MichaG

Redakteur
Teammitglied
Registriert
Juli 2010
Beiträge
12.856
Als ich in meiner Lehre noch einzelne Transistoren in den Händen hielt und schon grübeln musste, wie das wohl im Inneren funktioniert, war an solche Sachen noch nicht zu denken, umso erstaunter bin ich bei jeder News zu neuen Rekorden in der Branche.
Echt Wahnsinn was heutzutage möglich ist!

News gelesen und verstanden? Es geht um Wafer mit einem Durchmesser von 300mm, aus welchen dünne Transistoren hergestellt werden sollen.

Höhere Ströme und weniger Verluste schön und gut, aber wie sieht es mit der max. zulässigen Spannung aus? Diese Fertigungstechnik bringt nur etwas, wenn bei gleicher Vmax höhere Ströme möglich sind, bzw. weniger Verluste.

Edit: wenn ich das richtig verstanden habe, bezieht sich diese Meldung auf Leistungstransistoren, oder sollen aus diesen Wafern später auch mal hochintegrierte Chips (Cpus, Gpus usw.) entstehen?

Zuletzt bearbeitet:
jamotide schrieb:
300 Millimeter? Hoert sich eher nicht soo klein an, oder...

damit ist der Durchmesser des Wafers gemeint - also ungefähr so groß wie eine Schallplatte.
In der News geht es aber um die Dicke und das ist mit 0,04mm schon extrem dünn...

Immer begrüßenswert. So bekommt man aus einem Monokristall exorbitant mehr Einzelwafer als bei konventioneller Dicke. Da die Herstellung von Monokristallen sehr energieaufwändig ist und somit auch teuer, schont es irgendwie schon die Umwelt. Außerdem wird so das extrem seltene, knappe und schwer zu gewinnende Silicium gespart (Ironie! Für die ganz blinden).

In erster Linie schont es die Kasse des Herstellers. Aber daran ist nix auszusetzen, da es ja eine echte Innovation ist und nicht so ein Pseudofortschritt wie HDMI. Die Innovationskraft des Kapitalismus.

Ich habe im genannten Werk schon gearbeitet und kann euch sagen, dass man bei den geschliffenen Wafern schon verdammt vorsichtig sein muss wenn man damit hantiert. Die brechen wirklich total leicht.


Edith: An den Beitrag ober mir: Das stimmt so nicht, die Wafer werden erst gegen Ende der Produktion so dünn geschliffen. Was mit dem Silizium, das abgeschliffen wird, passiert, weiß ich leider nicht. Bin mir auch nicht sicher ob man das überhaupt wieder einschmelzen kann?

Zuletzt bearbeitet:
ich finde am intreressantesten ist der nebensatz:
Die dünnen Chips sollen zudem die Möglichkeit bieten, elektrische Schaltungen auf der Rückseite für neue Funktionen zu integrieren.

das erhöht die effetive tansistorfläche doch gleich mal um den faktor zwei :)

Endlich mal ne News in der was zur Dicke steht. Überall schreiben sie nur "300 mm thin wafer" - aber wie "thin" nicht.

Kann mich noch an aufrollbare 150-mm-Wafer bei Infineon Regensburg erinnern, bei 300 mm sieht das auch nett aus.

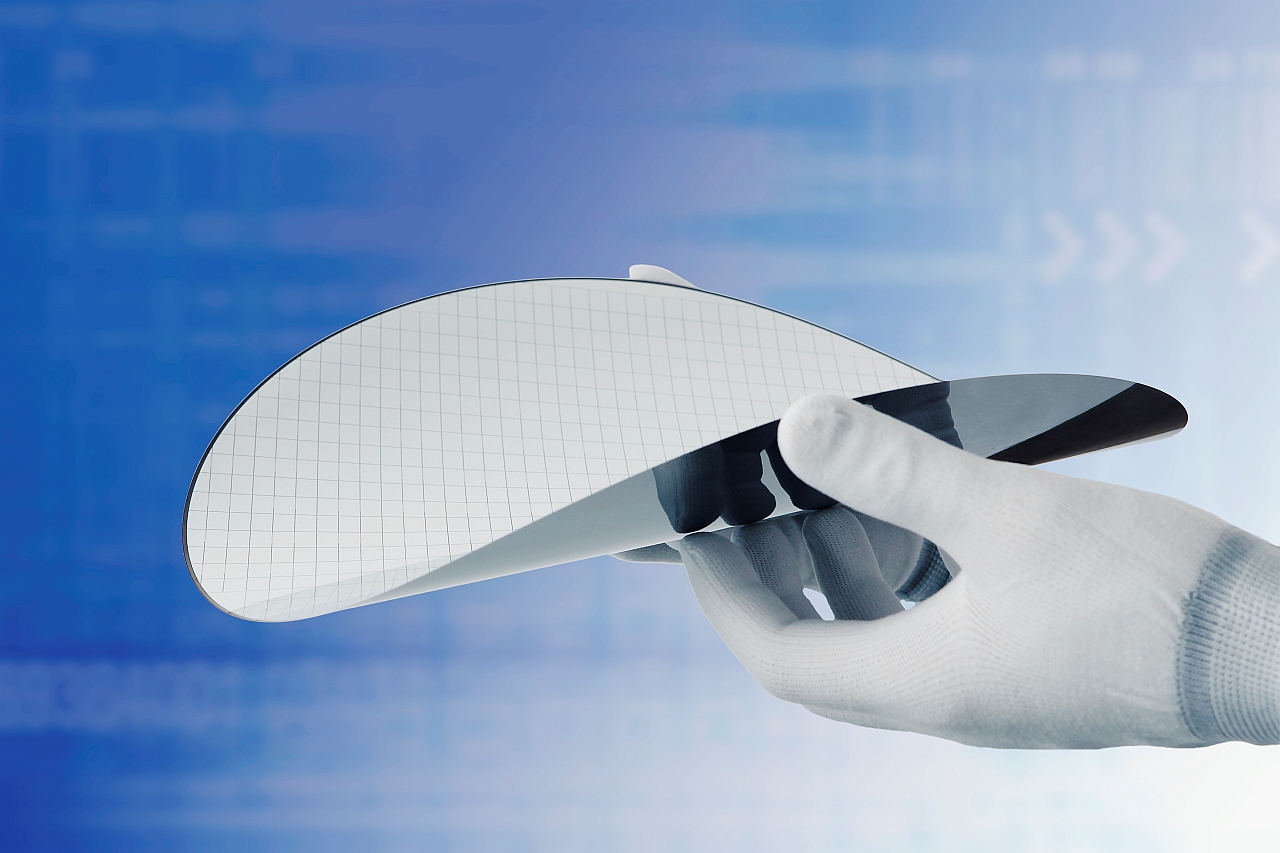

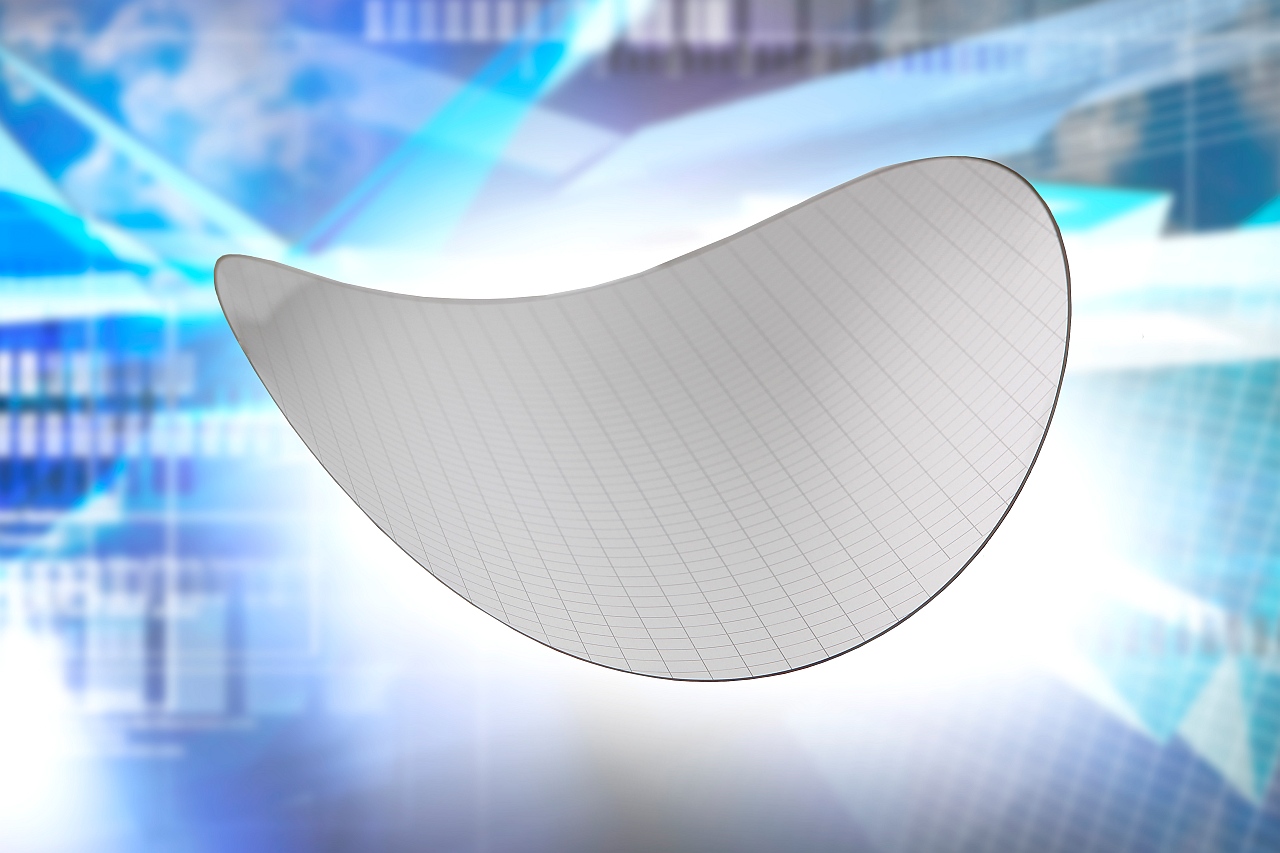

infineon_thin_wafer.jpg infineon_thin_wafer_2.jpg

Zuletzt bearbeitet:
Quantensprung ich liebe diese methaper weil sie so falsch ist.

Aber ansonsten find ich das top!

QUANTENSPRUNG! Das ist ja mal wieder total falsch.

Freut mich wenn ein regionales "Ereignis" es mal über unsere Landesgrenzen hinaus, in die Nachrichten schafft.
Bin nämlich aus Kärnten (Österreich) wo auch Villach liegt (10km entfernt von dieser Stadt) :)
Da bin ich richtig stolz auf mein kleines Land :D

Die Frage ist trotzdem nur auch, wielang das denn dauert bis der Endkunde - also wir - davon einen Nutzen ziehen kann?

War nicht ein Quantensprung die kleinstmögliche Zustandsänderung? Somit wäre es ja nix Dickes (!Wortspiel!).:D

Die nun von Infineon hergestellten Leistungshalbleiter-Chips auf 300-mm-Dünnwafern sollen dabei nach erfolgreichen Anwendungstests mit auf hohe Spannungen ausgelegten MOSFETs die gleichen Eigenschaften besitzen wie auf 200-mm-Wafern hergestellte Pendants.

Die nun von Infineon hergestellten Leistungshalbleiter-Chips auf 300-µm-Dünnwafern sollen dabei nach erfolgreichen Anwendungstests mit auf hohe Spannungen ausgelegten MOSFETs die gleichen Eigenschaften besitzen wie auf 200-µm-Wafern hergestellte Pendants.

Der Wafer bleibt 300 millimeter im Durchmesser (d),
die Stärke der Scheibe, oder Dicke (t), verringert sich von 300 µm auf 200µm, also 33% dünnere Wafer!
Ergänzung ()

Technik-Freak schrieb:
QUANTENSPRUNG! Das ist ja mal wieder total falsch.

Technisch / Physikalisch korrekt,
laut einigen "Profis" hier ist das Wort aber schon Gesellschaftlich anerkannt,
außerdem ist der Sprung eines Quants (für die Halbklugscheißer) definitiv der Technisch größte der Überhaupt gemacht werden kann, auch wenn er nominell gering ist, aber mehr als in den (vorgestellten) Schalen bzw. Energieniveus geht technisch nicht, womit es gleichzeitig auch als Superlativ eingesetzt werden kann - sogar korrekter!

Denn nicht zwingen ist der Sprung immer in eine tiefere Schale, schon gar nicht wenn man es mit Fortschritt asoziiert, weil man dann von "input" ausgehen sollte - und Energie/Leistungsinput bedeutet der Sprung in ein höheres Niveau ;)

So - kann das Debakel, "den Urban Legend" und das Halbwissen jetzt aus den Kommentaren der News, mit dem Wort Quantensprung, verbannt werden? :D

Es kann nämlich sehr wohl so eingesetzt werden.

Zuletzt bearbeitet:
@DUNnet: Ich verweise einfach mal auf die Pressemitteilung:

Die jetzt auf einem 300-Millimeter-Dünnwafer produzierten Chips weisen dasselbe Verhalten auf, wie die auf 200-Millimeter Wafern erstellten Leistungshalbleiter.

Edit:

Vermutlich beziehst du dich auf das hier:

Ein Wafer ist normalerweise rund 350 Mikrometer (µm) dick, wenn er in die einzelnen Chips gesägt wird. Von Dünnwafer spricht man, wenn der Wafer auf unter 200 Mikrometer dünngeschliffen wird. Zum Vergleich: Ein Haar oder ein Blatt Papier liegt bei rund 60 Mikrometern. Infineon ist weltweit der einzige Hersteller, der die Technologie beherrscht, Leistungshalbleiter von nur 40 Mikrometer Dicke zu fertigen

Zuletzt bearbeitet:
@MichaG:
Habt Ihr die News noch mals geändert? Erst stand dort 300µm im Eingangstext,
war auf jedenfall kompliziert zu verstehen (der letzte Absatz), ich war der Meinung es bezieht sich die Waferdicke... naja, nun ist´s klarer (für mich) :D


Gruß
