Kühlkörper für SpaWa

[spittfire]

Hallo zusammen,

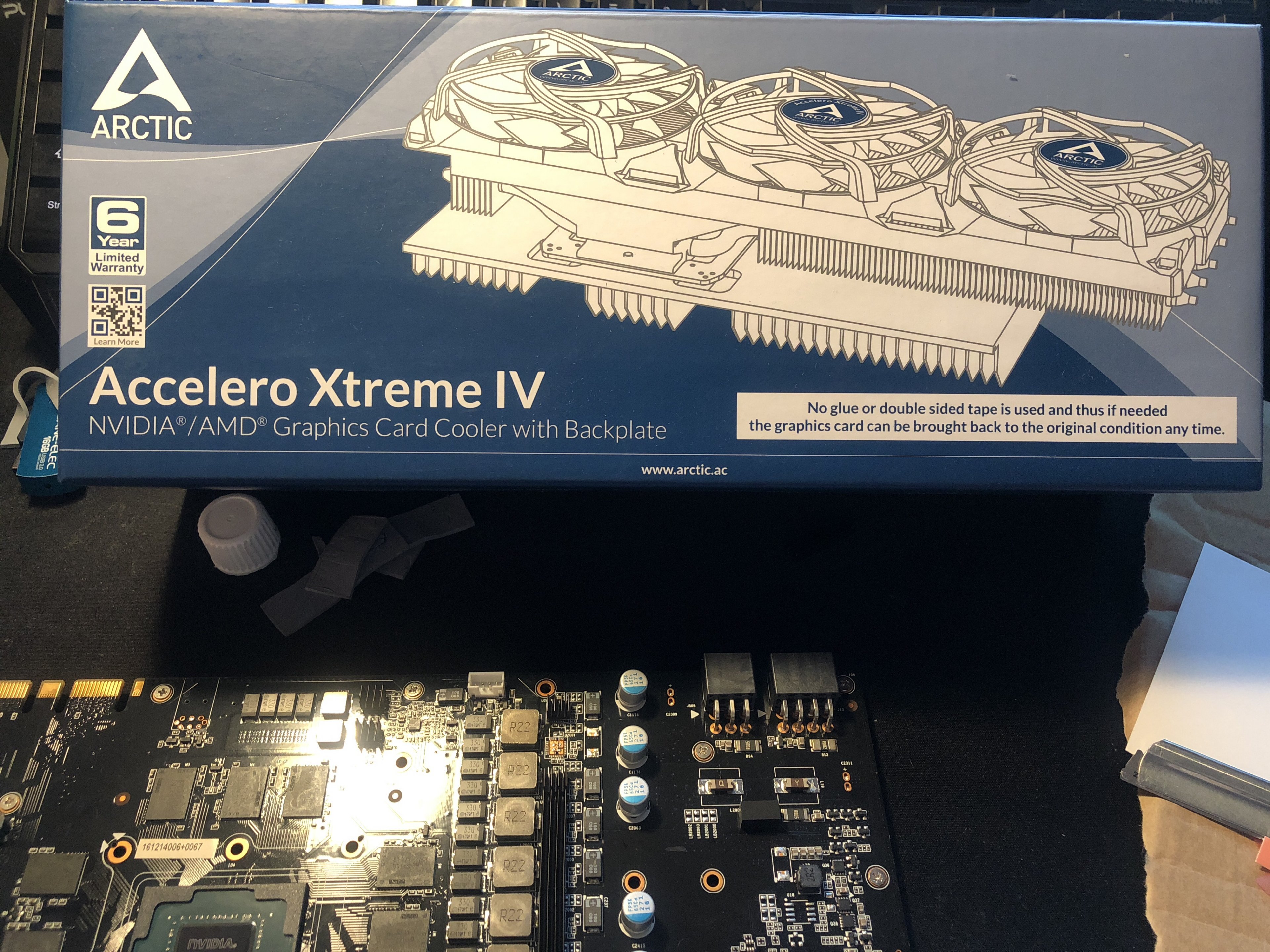

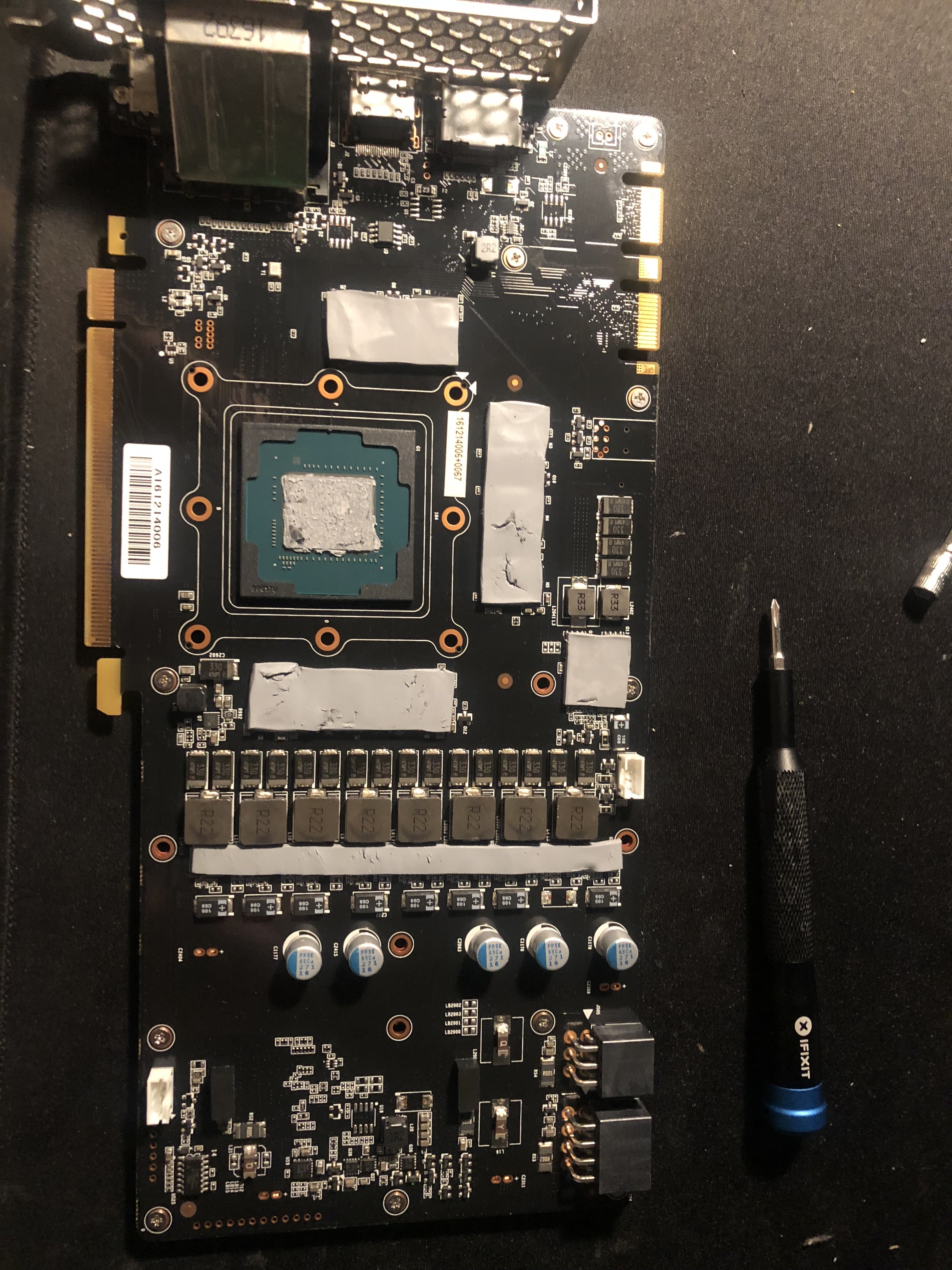

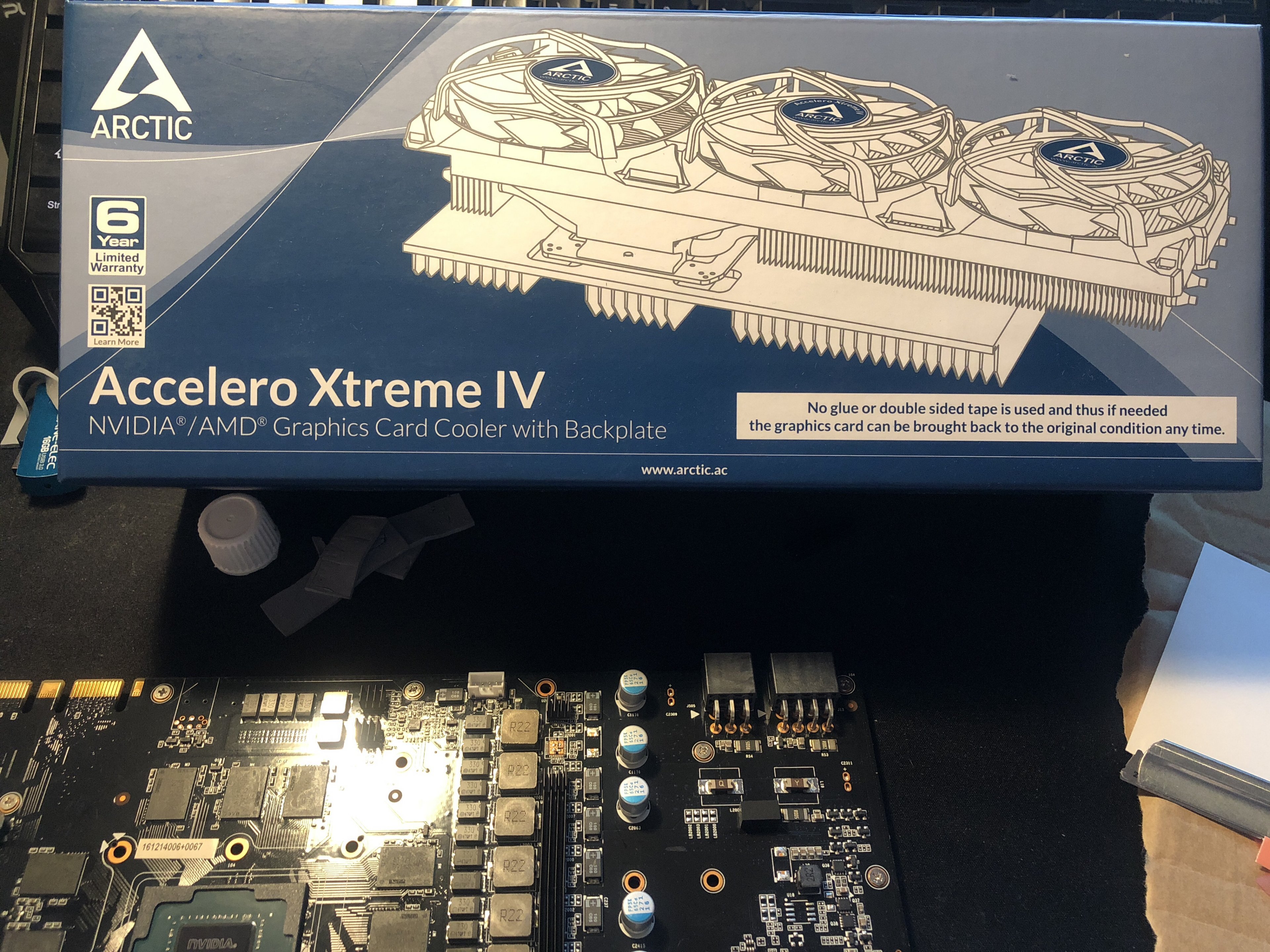

ich bin in meinem letzten Post irgendwie vom Thema abgekommen. Es ging um eine Kühlung für ein 7700K und am Ende habe ich meine Palit 1080 Super Jetstream auseinandergebaut und mir ein Arctic Xtreme IV bestellt. Dieser kommt Morgen an.

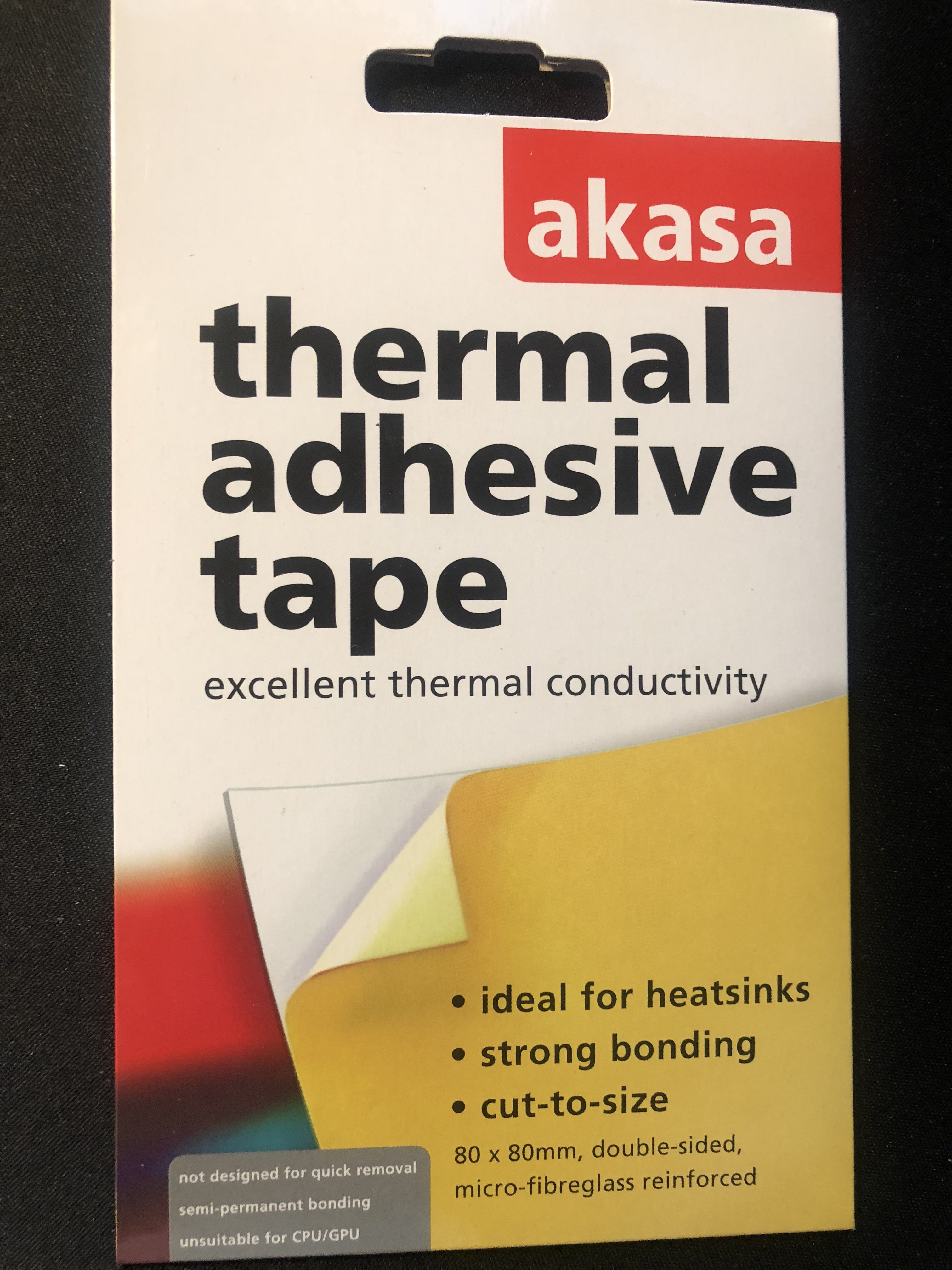

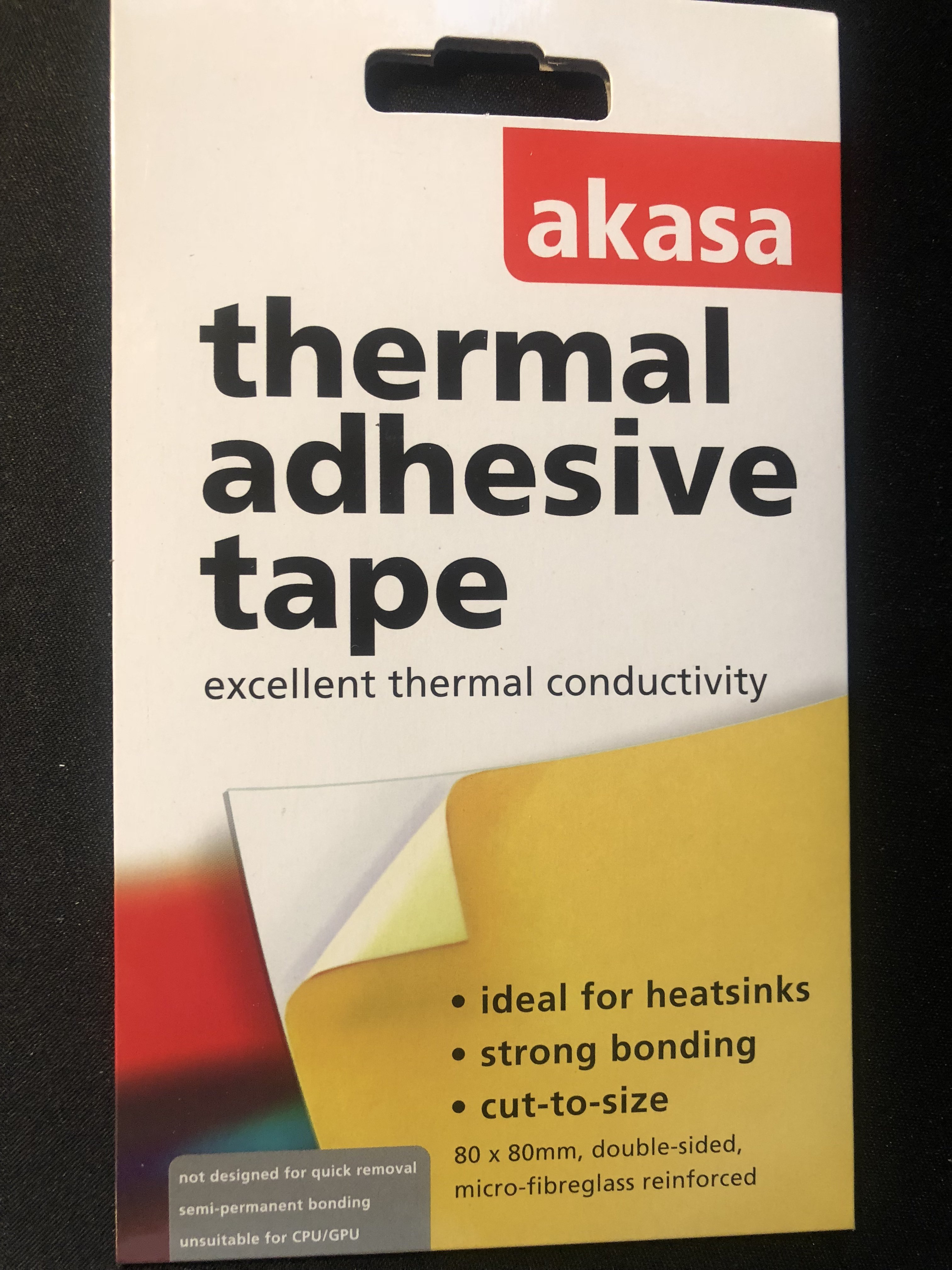

Passivkühlung für die RAMs sind auch bestellt. Hier das wärmeleitende Klebeband.

Vielen Dank schon mal an @Xenons für die Hilfe.

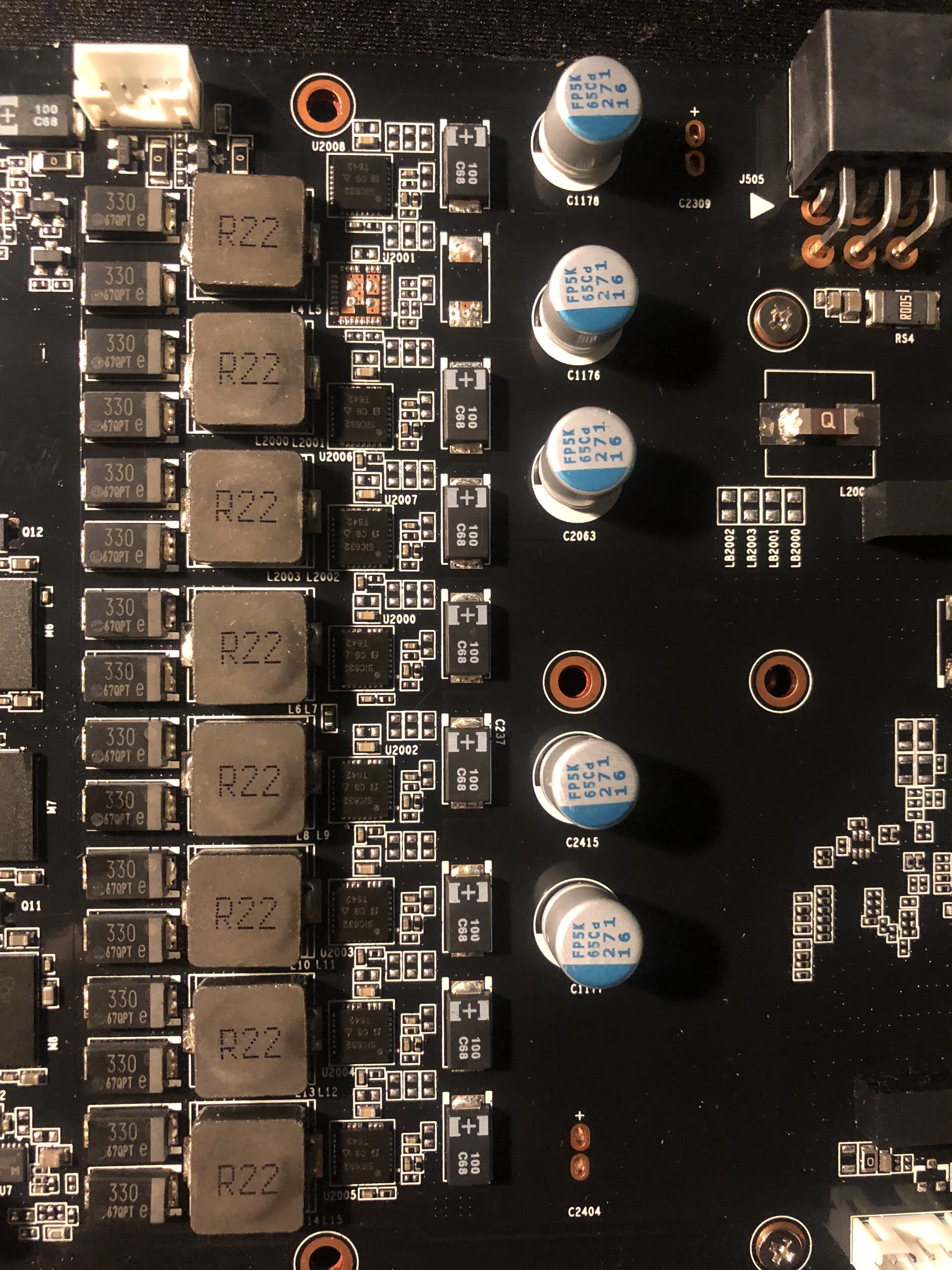

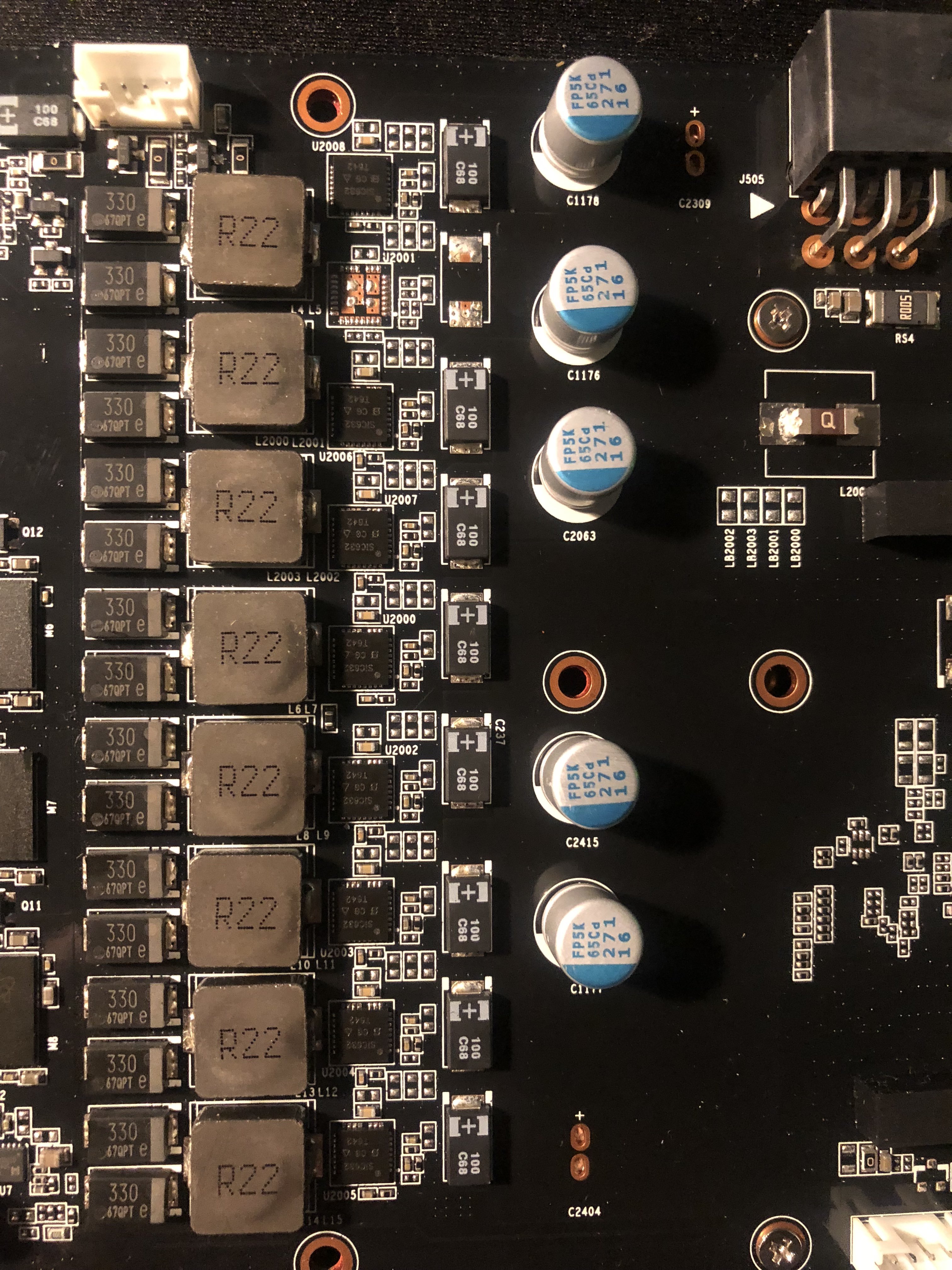

Was nun noch fehlt sind Kühlkörper für die Spannungswandler. Da diese 5x5mm groß sind, finde ich keine Kühlkörper in der Größe.
Gibt es keine oder bin ich zu dumm zum suchen?
Habt Ihr Empfehlungen?

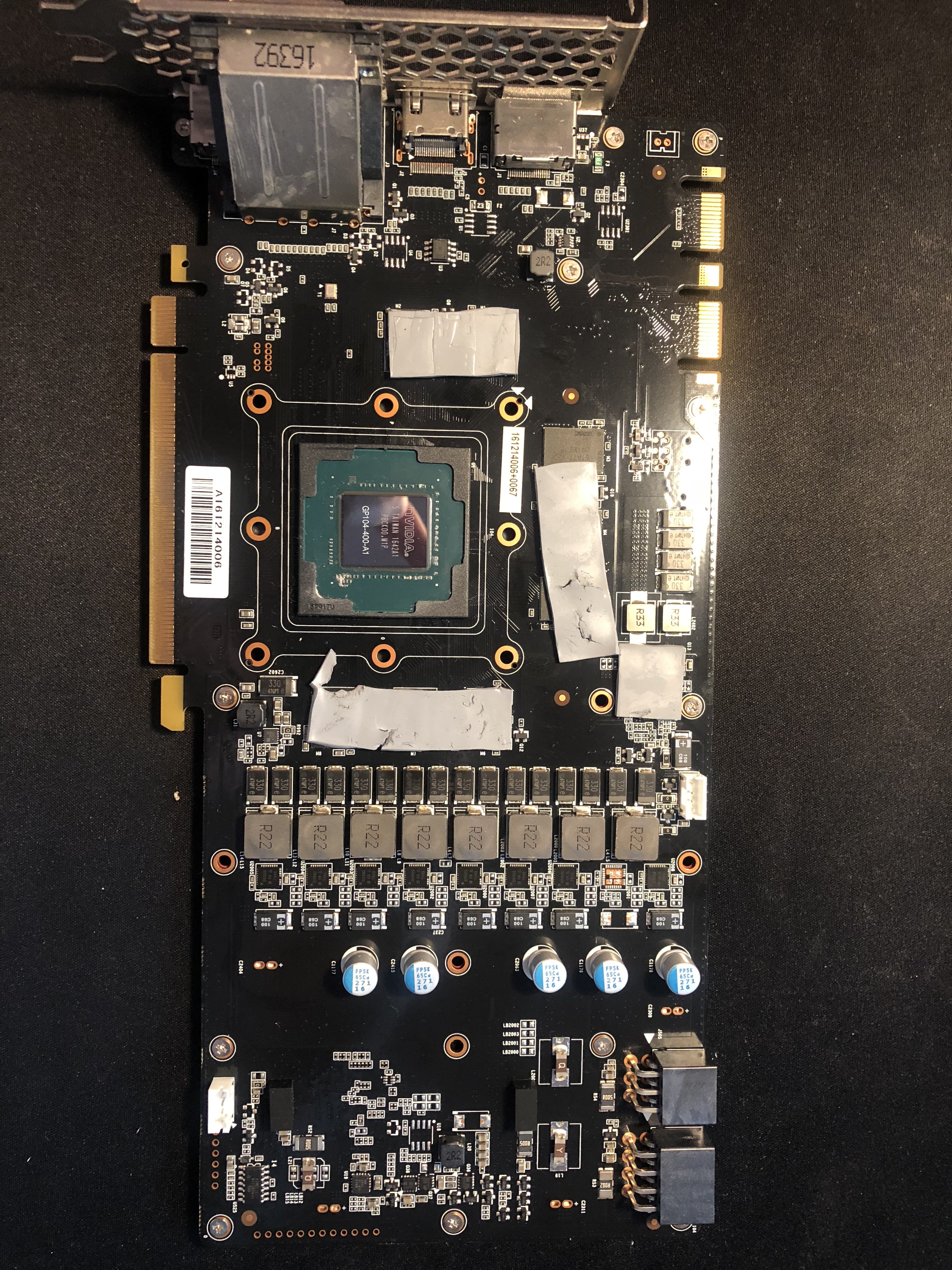

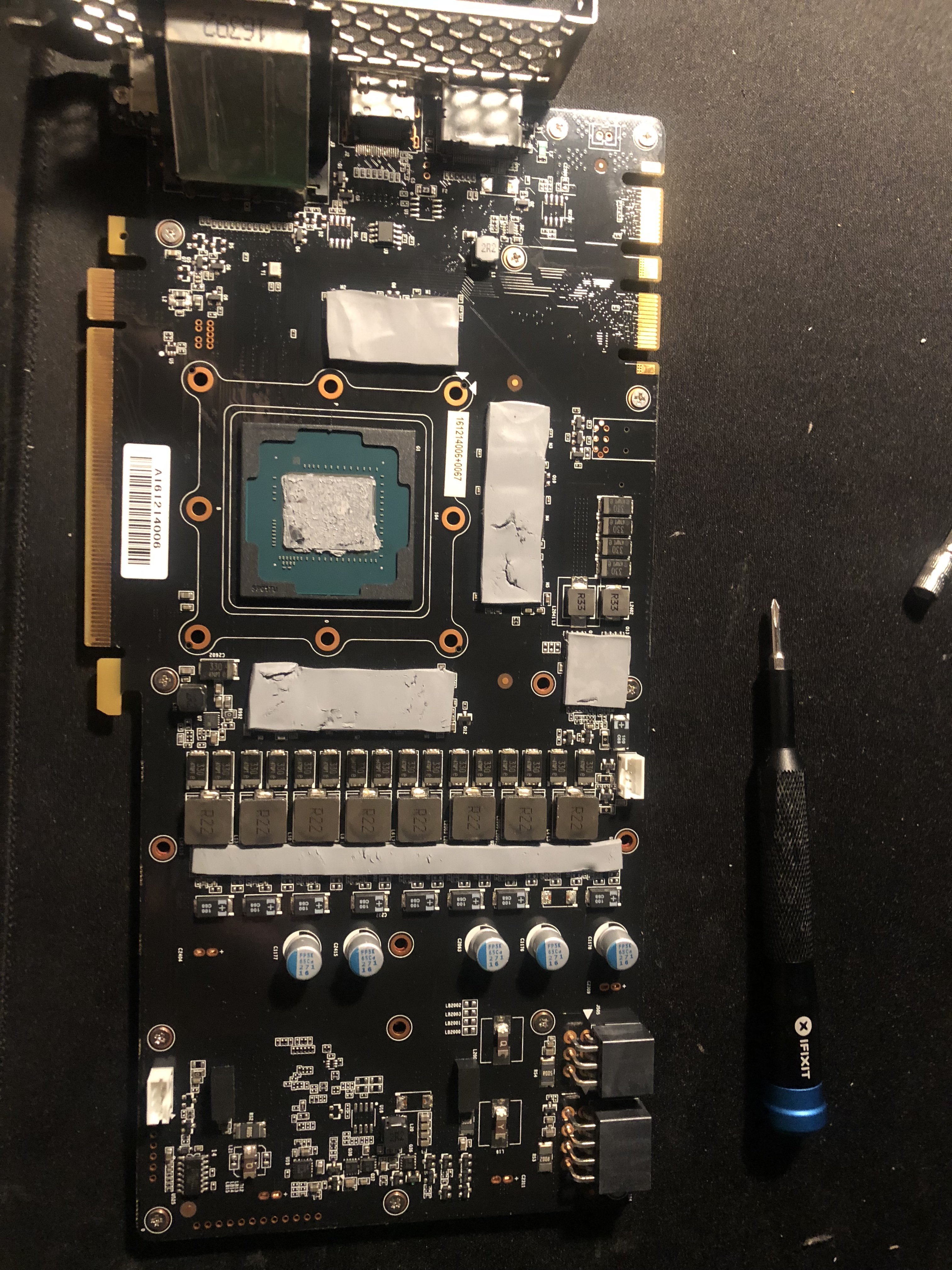

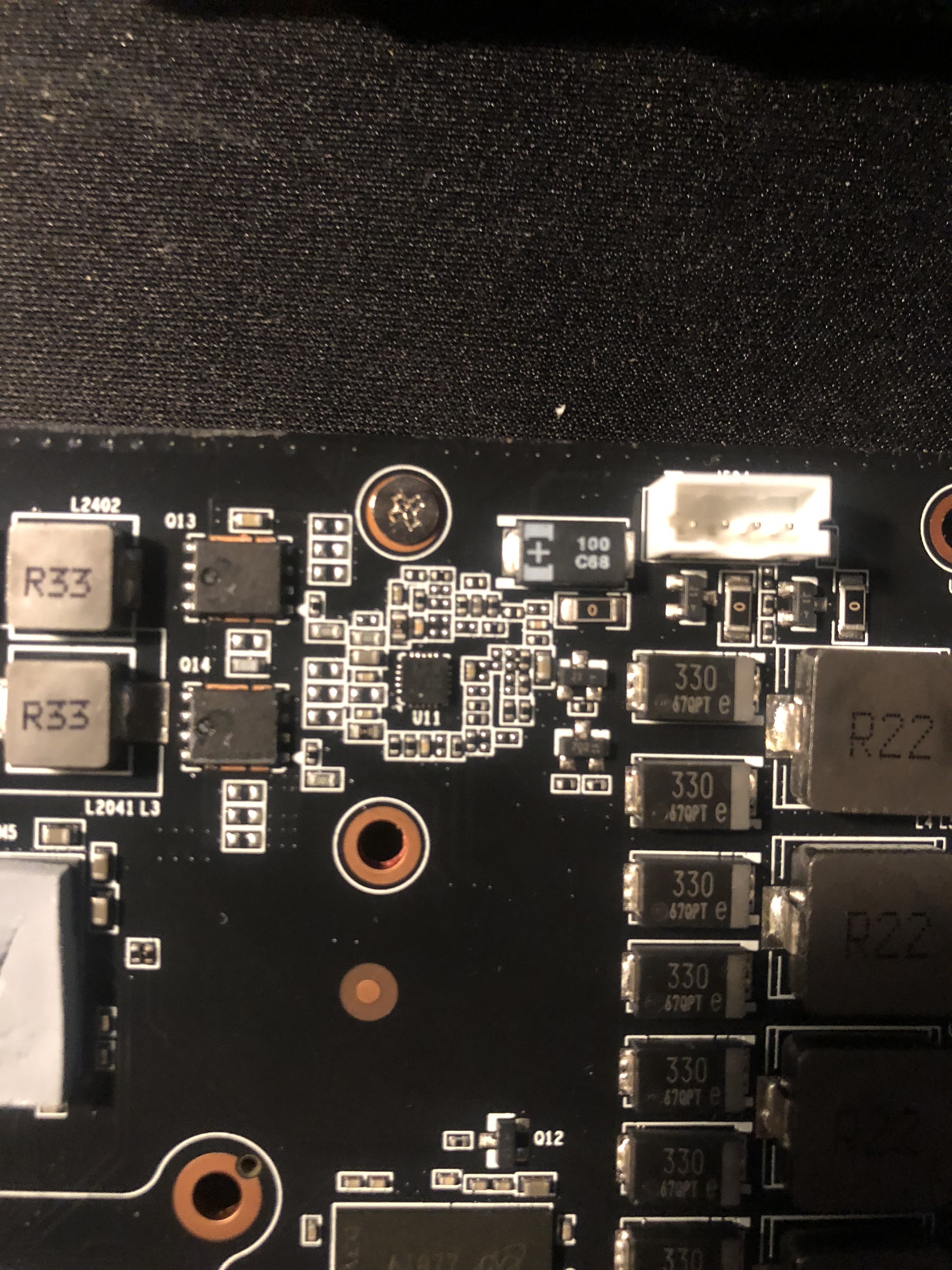

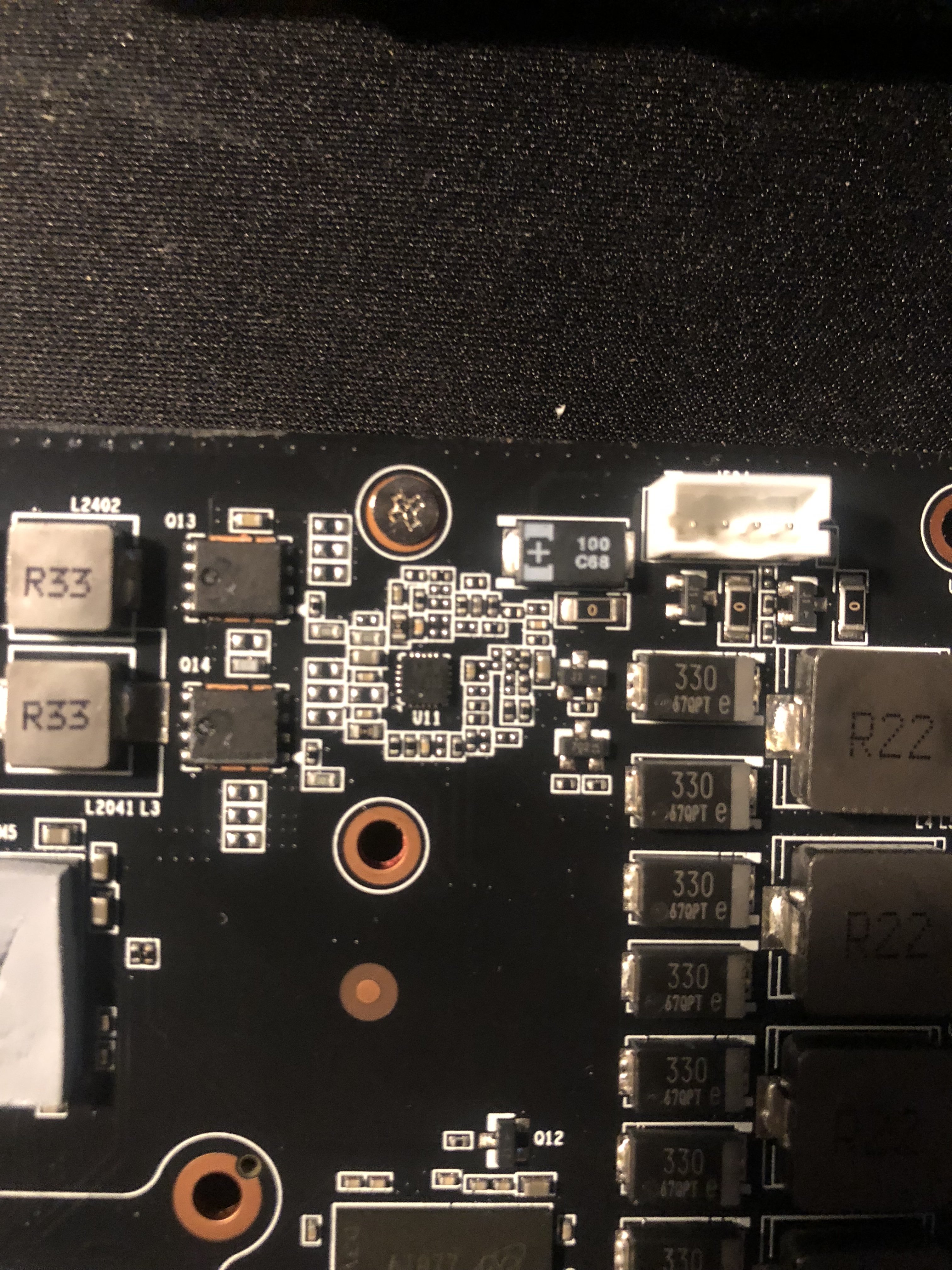

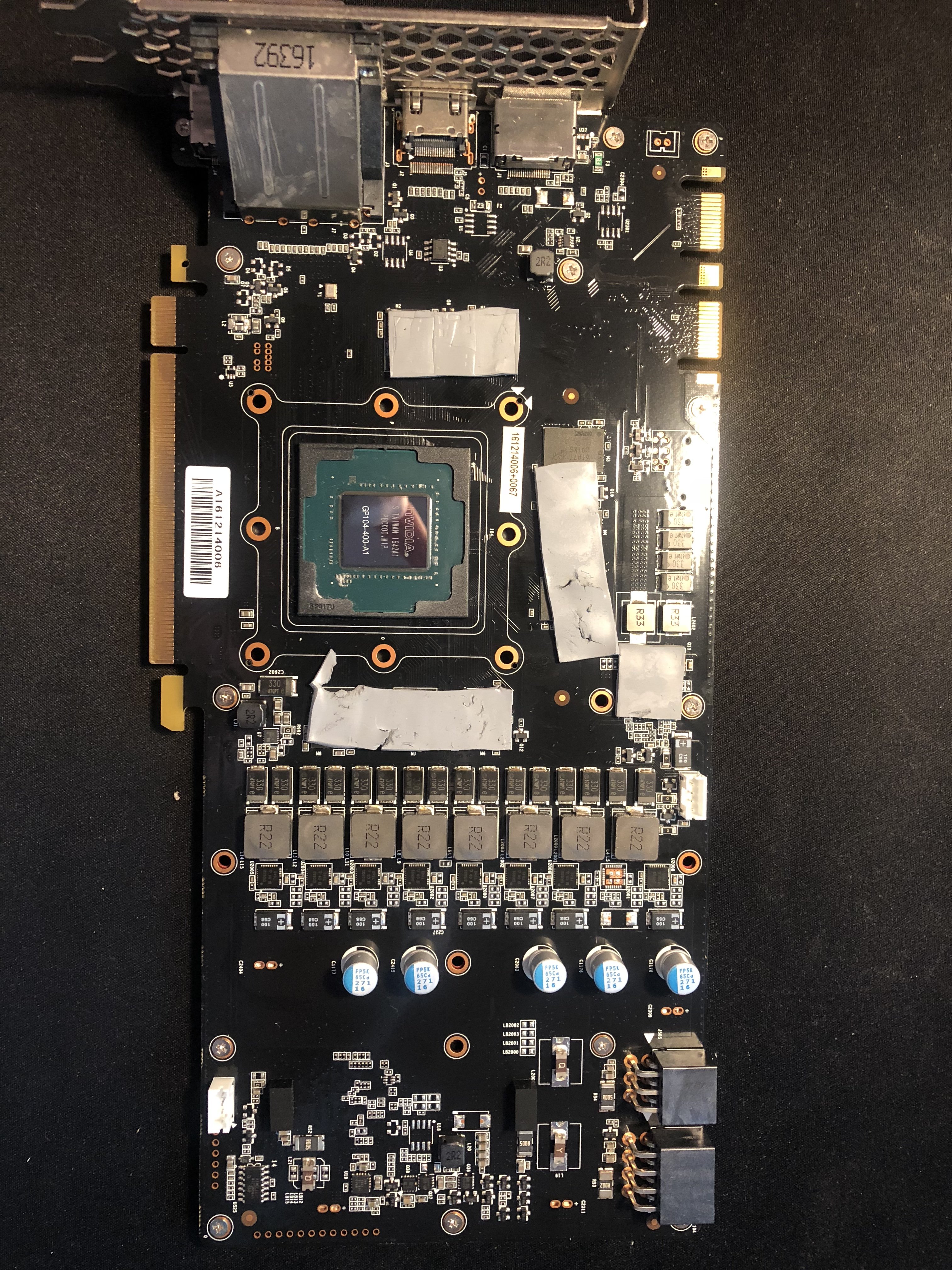

Anbei noch das Bild vom PCB



[Darkscream]

Der Extrem 4 kühlt die Bauteile eigentlich mit dem Riesen Teil auf der Rückseite der Platine.
Ich würde so was nehmen, wenn du zusätzlich was willst: https://www.reichelt.de/kuehlkoerpe...er-dil-ic-ick-20-l-p164353.html?&trstct=pol_6
Der Kühler der SJS ist aber eigentlich schon ein guter Kühler.



[spittfire]

Kann ich das Ding denn bedenkenlos über die Spannungswandler legen? Würde ja ca 1mm auf beiden Seiten über die Wandler ragen und nach oben hin 2-3 Wandler auf einmal Kühlen. Muss ich mir keine gedanken über die Bauteile Zwischen den Wandlern machen (Wiederstände o.ä.). Oder ist das Klebeband Isolierung genug?

Bei 5x5 sollte DAS doch okay sein, oder?



[Darkscream]

Nein musst du nicht einfach das Wärmeleitpad durchgehend drauf so wie es war, kann ja auch etwas breiter sein. Und letztendlich war es vorher ja genau so.
Mir wären die langen sogar lieber weil sich dadurch ja die Kühlfläche weiter vergrößert.
Und hier kosten sie die Hälfte: https://www.reichelt.de/kuehlkoerpe...en-1mm-ick-smd-a5-p113623.html?&trstct=pol_29



[CyrionX]

Die Eloxalschicht ansich ist bereits Isolation



[spittfire]

Nein musst du nicht einfach das Wärmeleitpad durchgehend drauf so wie es war, kann ja auch etwas breiter sein. Und letztendlich war es vorher ja genau so.
Mir wären die langen sogar lieber weil sich dadurch ja die Kühlfläche weiter vergrößert.
Und hier kosten sie die Hälfte: https://www.reichelt.de/kuehlkoerpe...en-1mm-ick-smd-a5-p113623.html?&trstct=pol_29

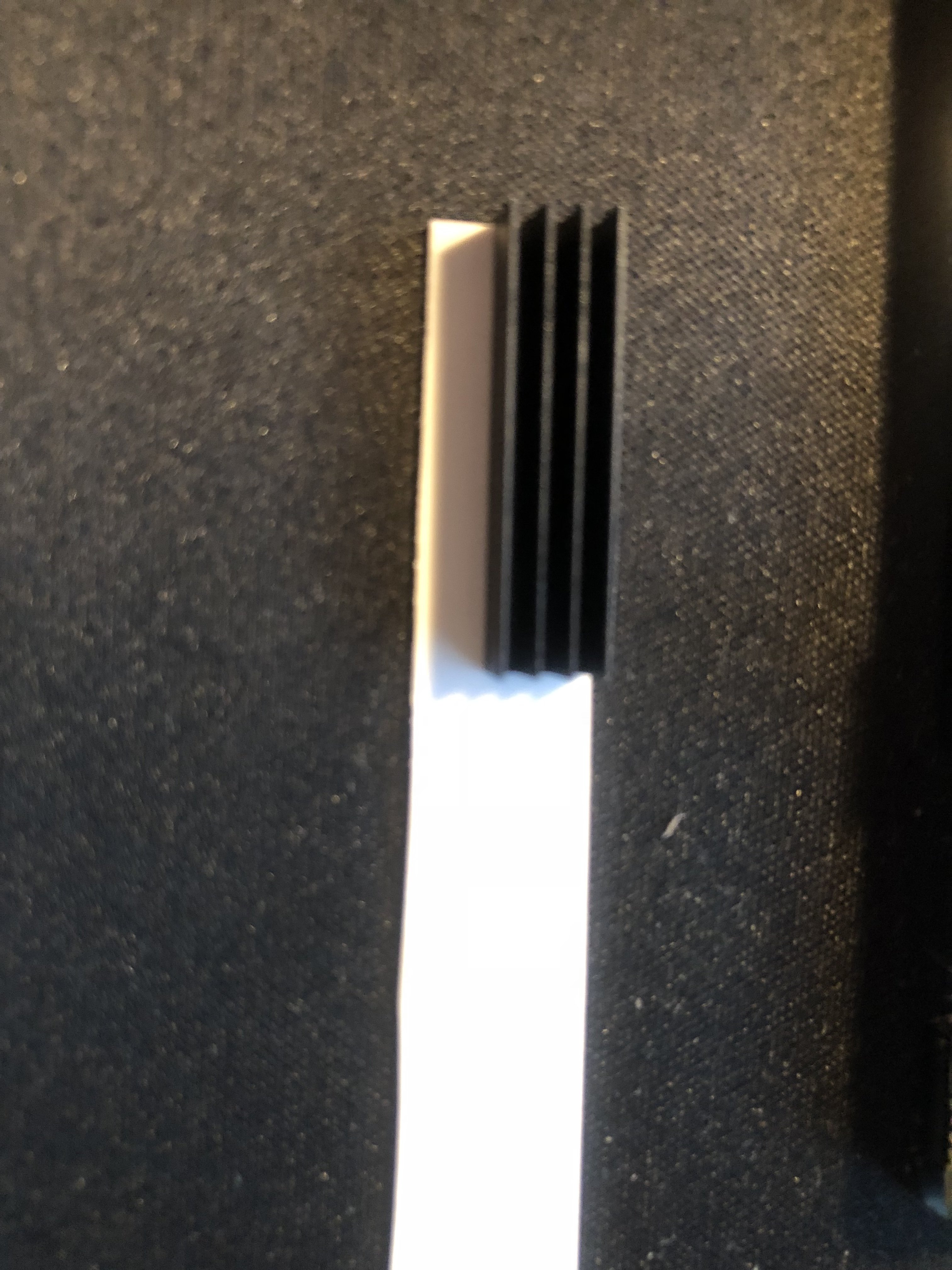

Boah... Sorry... Ich verstehe es noch nicht. Die Wärmeleitpads hätte ich jetzt durch Wärmeleitendes Klebeband ersetzt und da drauf die Kühlkörper gepresst. Auf den Pads werden die doch nicht halten, oder?



[Darkscream]

Manche Pads halten die leichten Kühlkörper schon, dass wird schon passen mit dem Band, weil es ja dünn ist.
Je dünner des do leit



[spittfire]

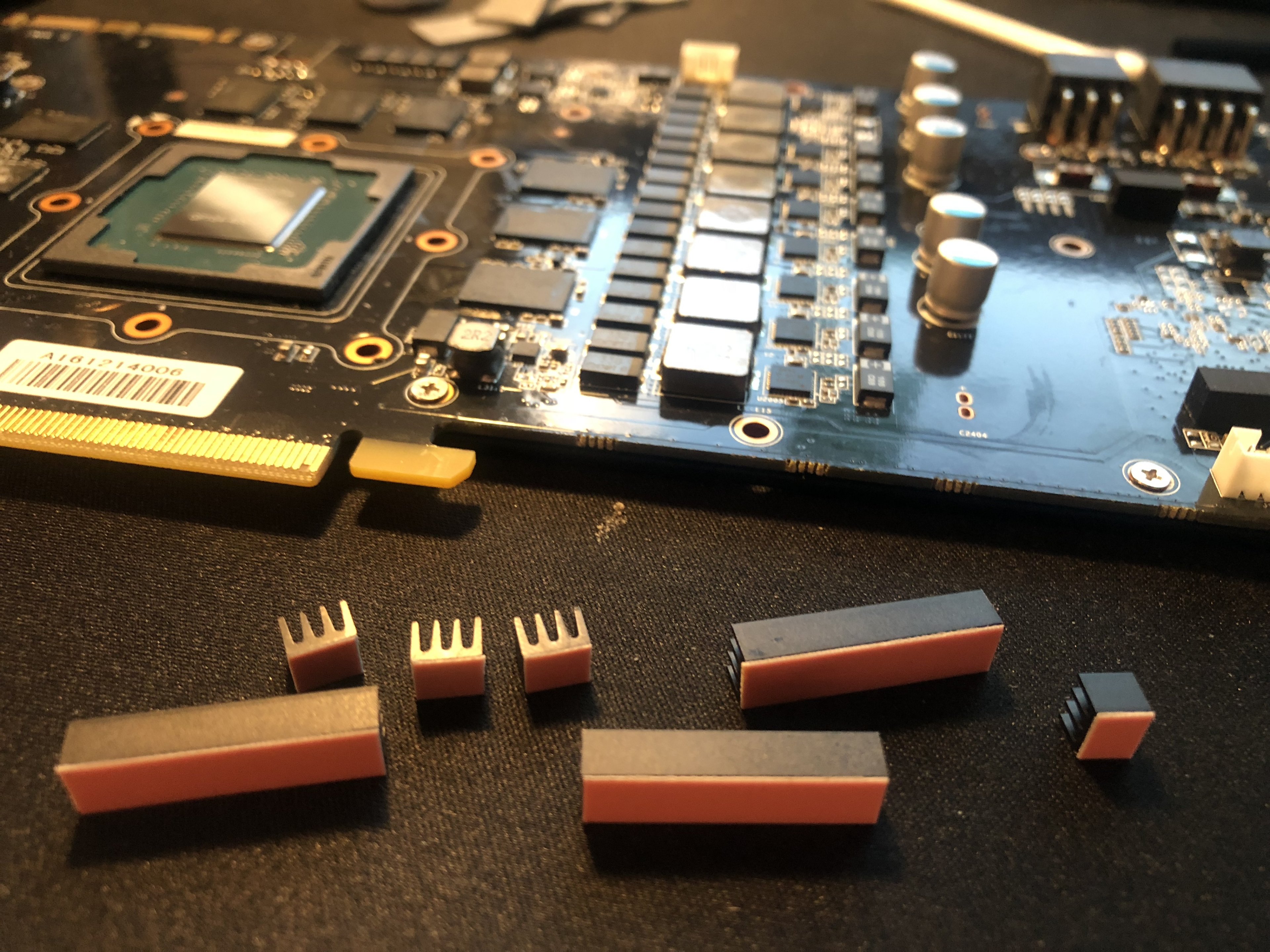

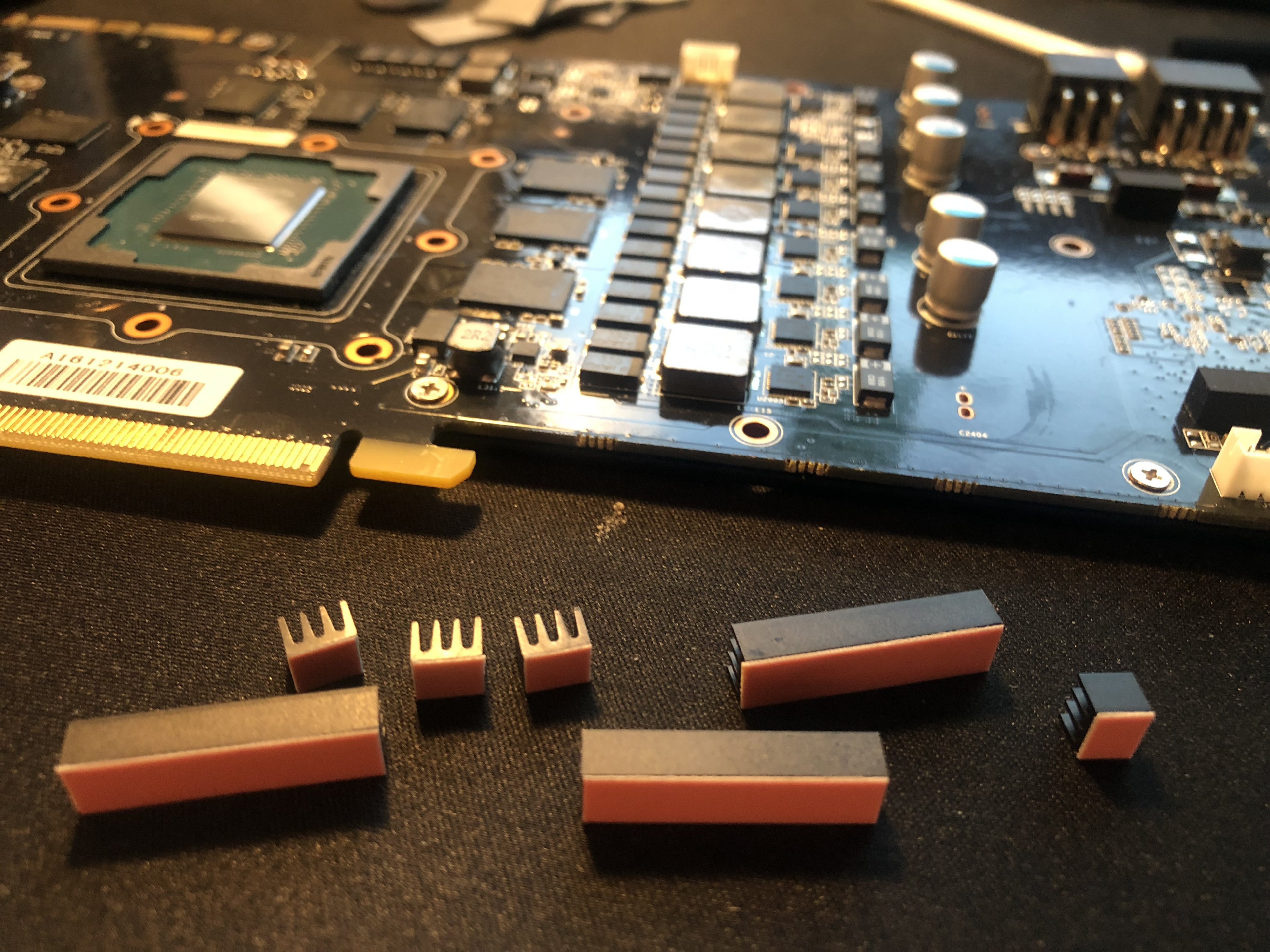

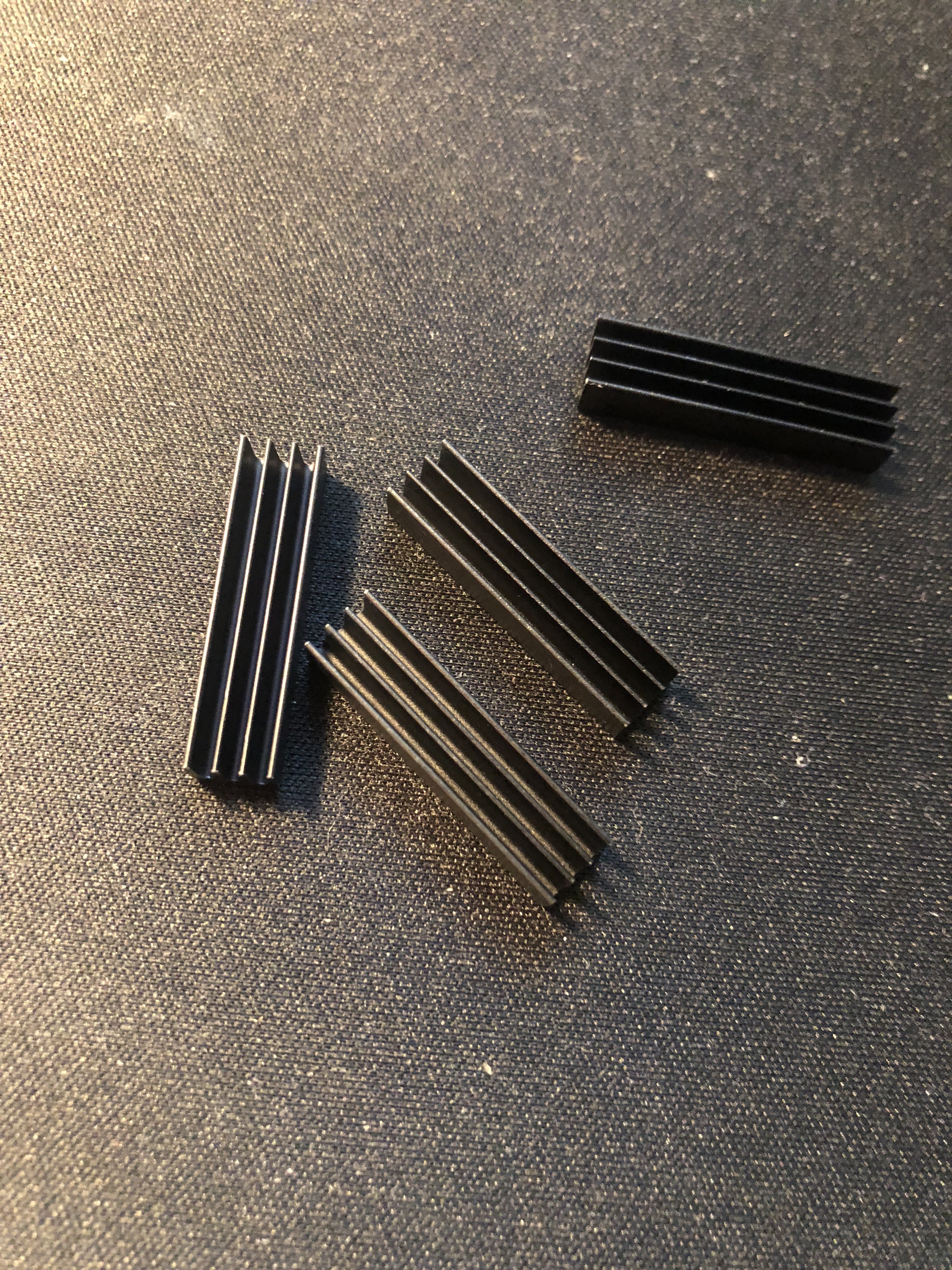

Okay, ich melde mich ggf. wenn alles da ist. Habe jetzt 10x die Kleinen Kühlkörper bestellt und 5x die Langen. Dann noch ne menge von Akasa AK-TT12-80.
Beim Xtream IV sind ja auch Pads dabei.
Ich schicke mal Bilder Wenn der Rechner Aufgerüstet ist, falls es interessiert.

DANKÖÖÖÖ



[Birke1511]

Warum so kompliziert. Hast du über so etwas mal nachgedacht?
https://www.computerbase.de/forum/t...0-ti-luefter-mod.1698850/page-3#post-21816423



[spittfire]

Warum so kompliziert. Hast du über so etwas mal nachgedacht?
https://www.computerbase.de/forum/t...0-ti-luefter-mod.1698850/page-3#post-21816423

Ja, habe ich. Auch mit dem Morpheus. Aber finde ich "nicht so schön". Es erfüllt zwar seinen Zweck aber da finde ich die Lösung mit dem X IV besser.

Ergänzung (9. November 2018)

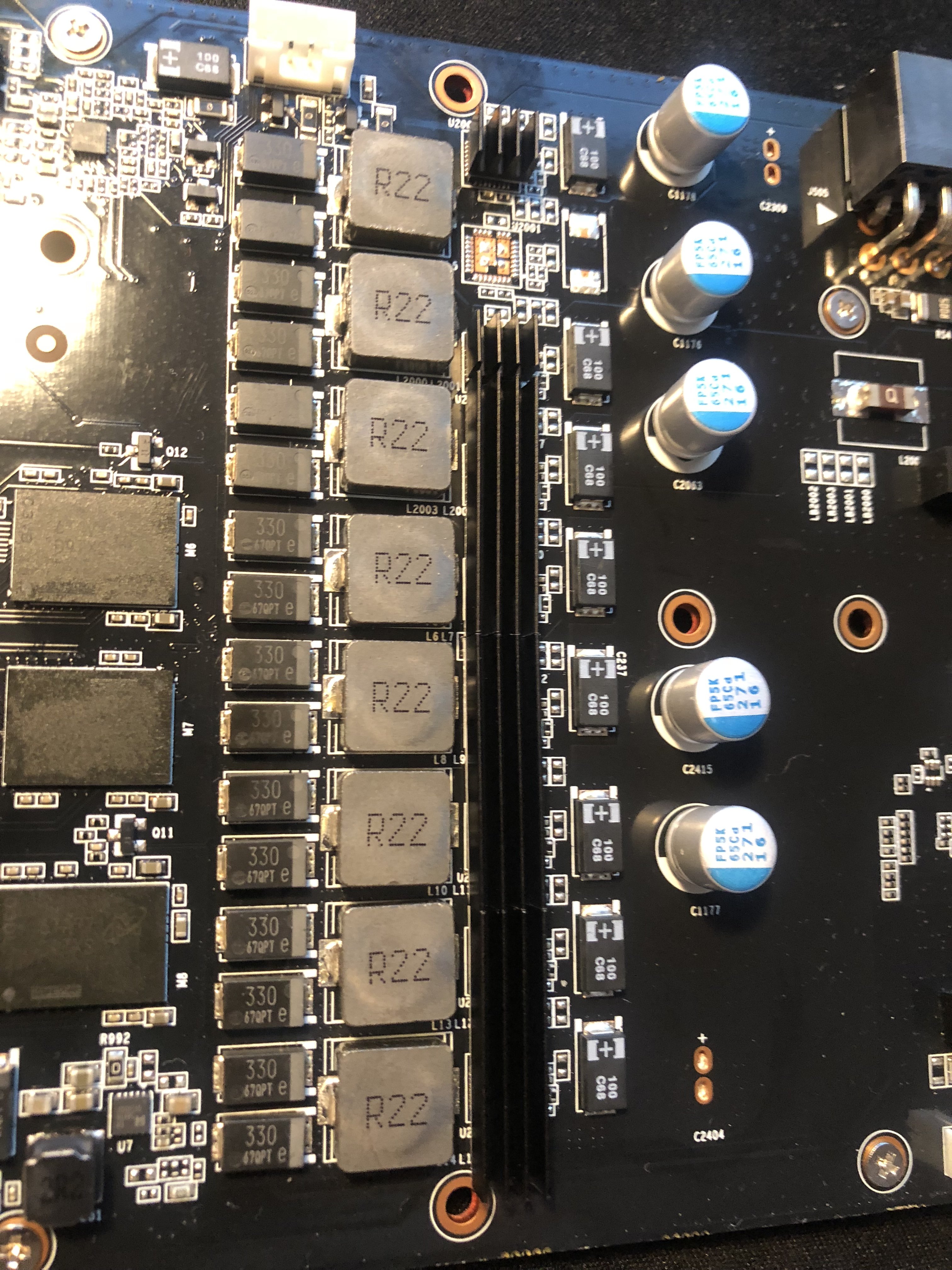

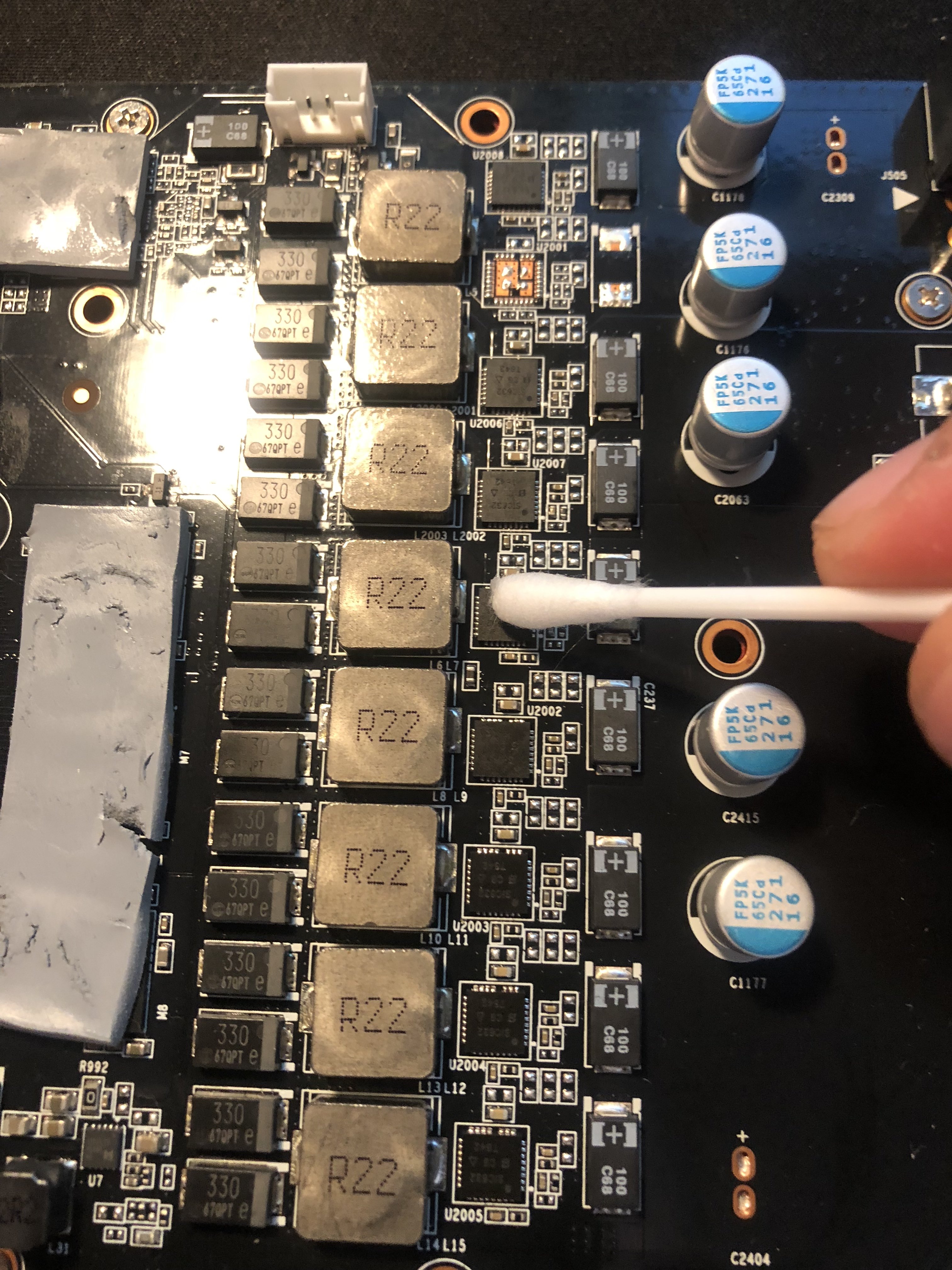

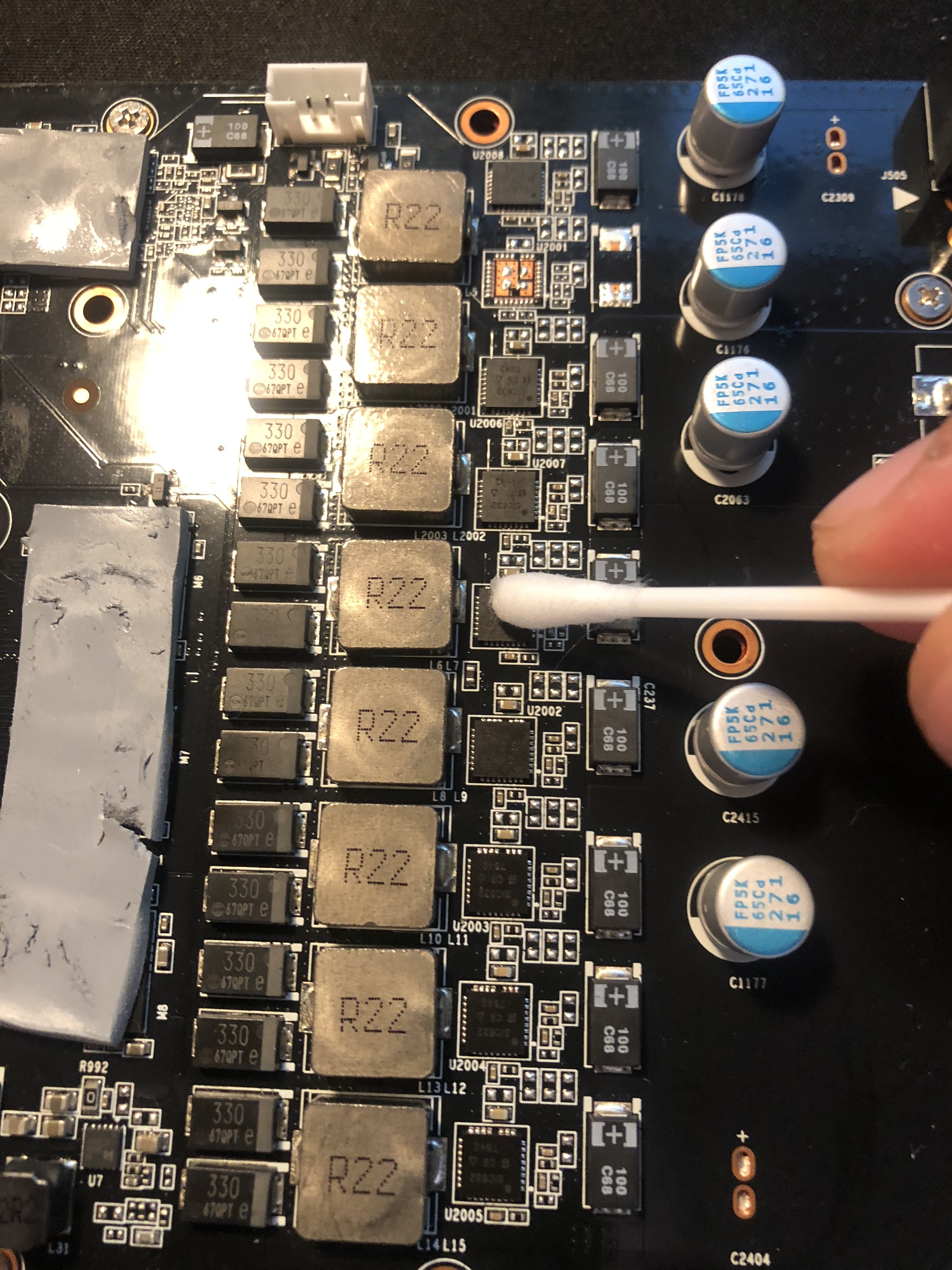

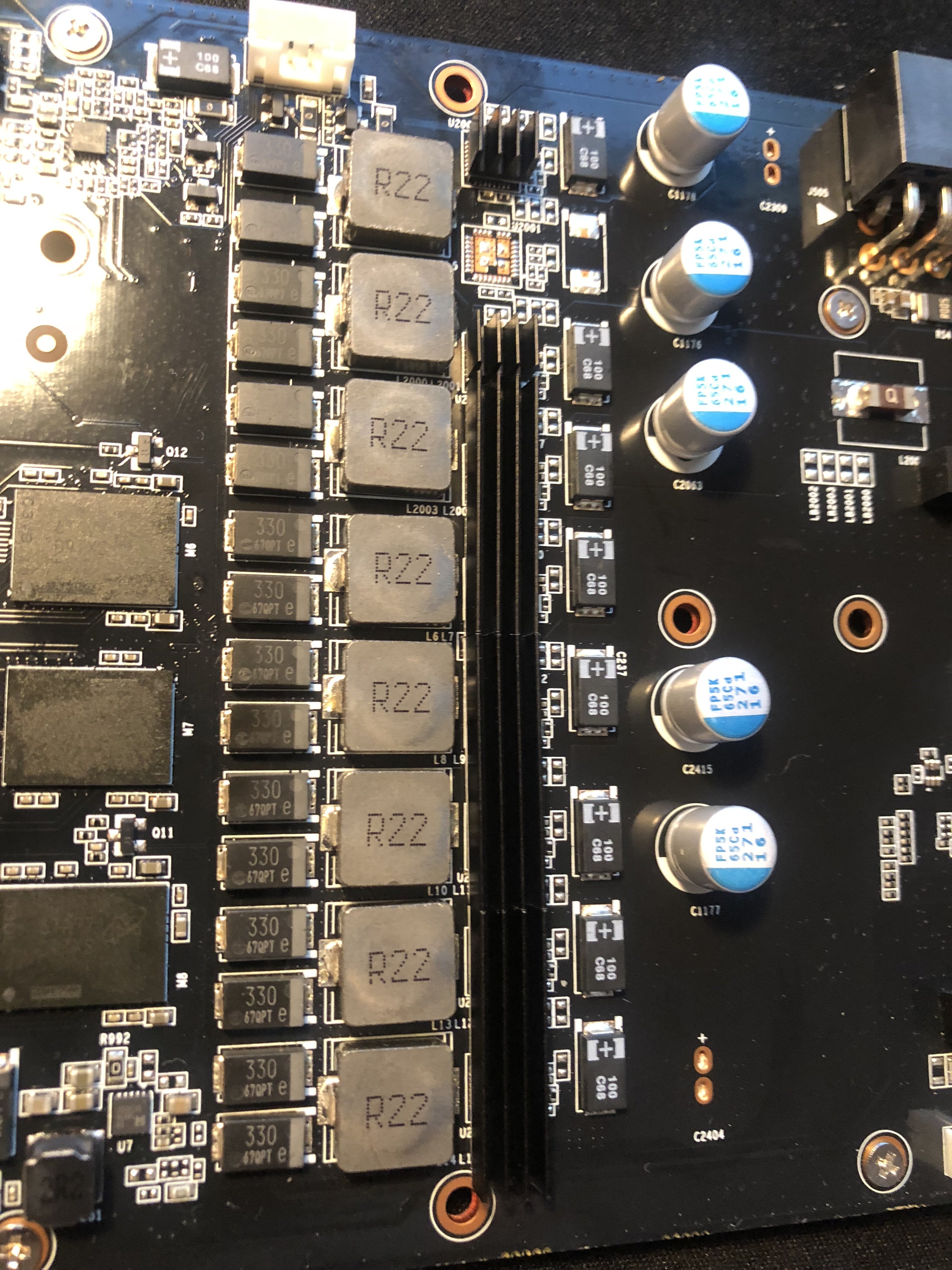

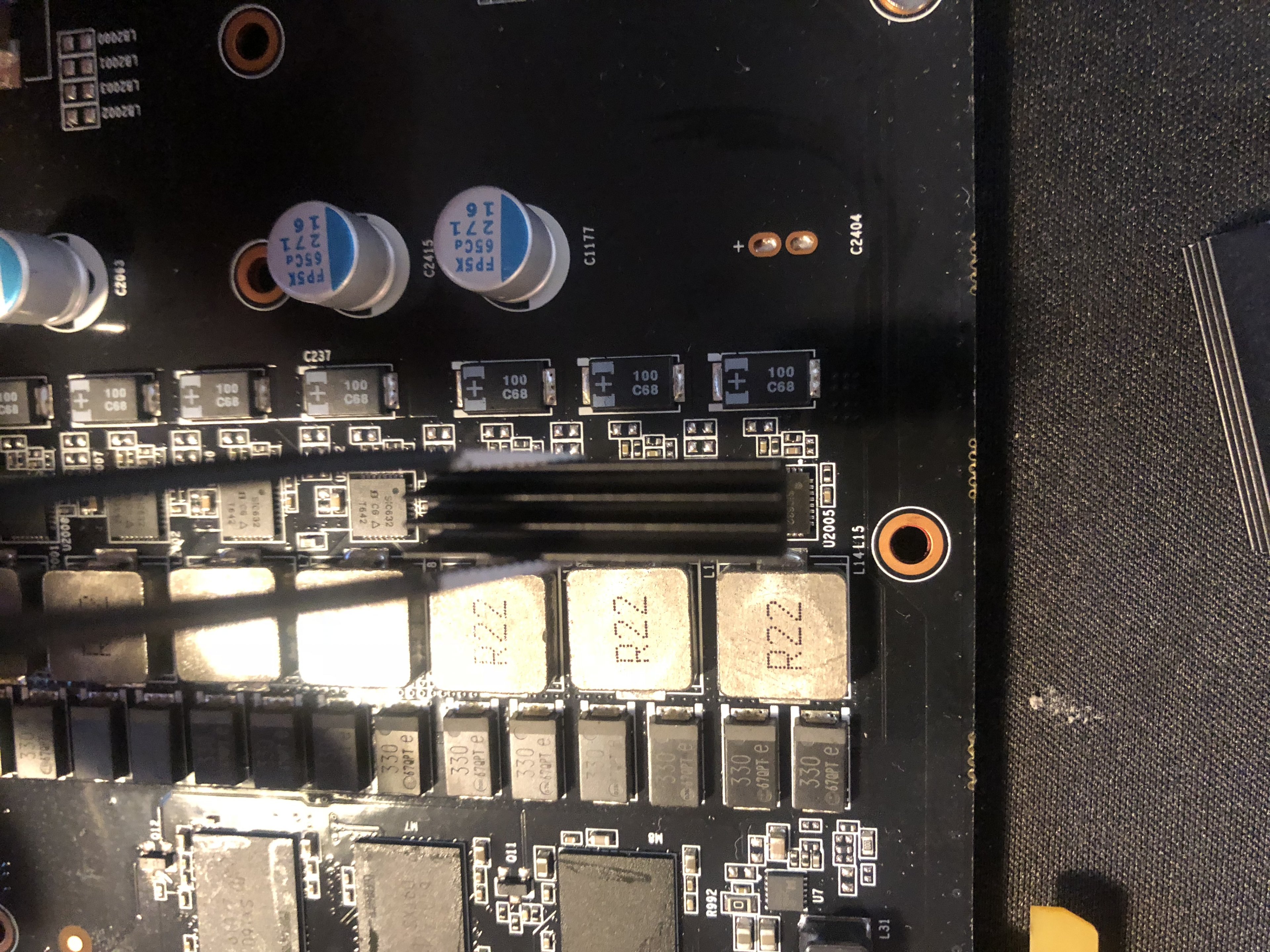

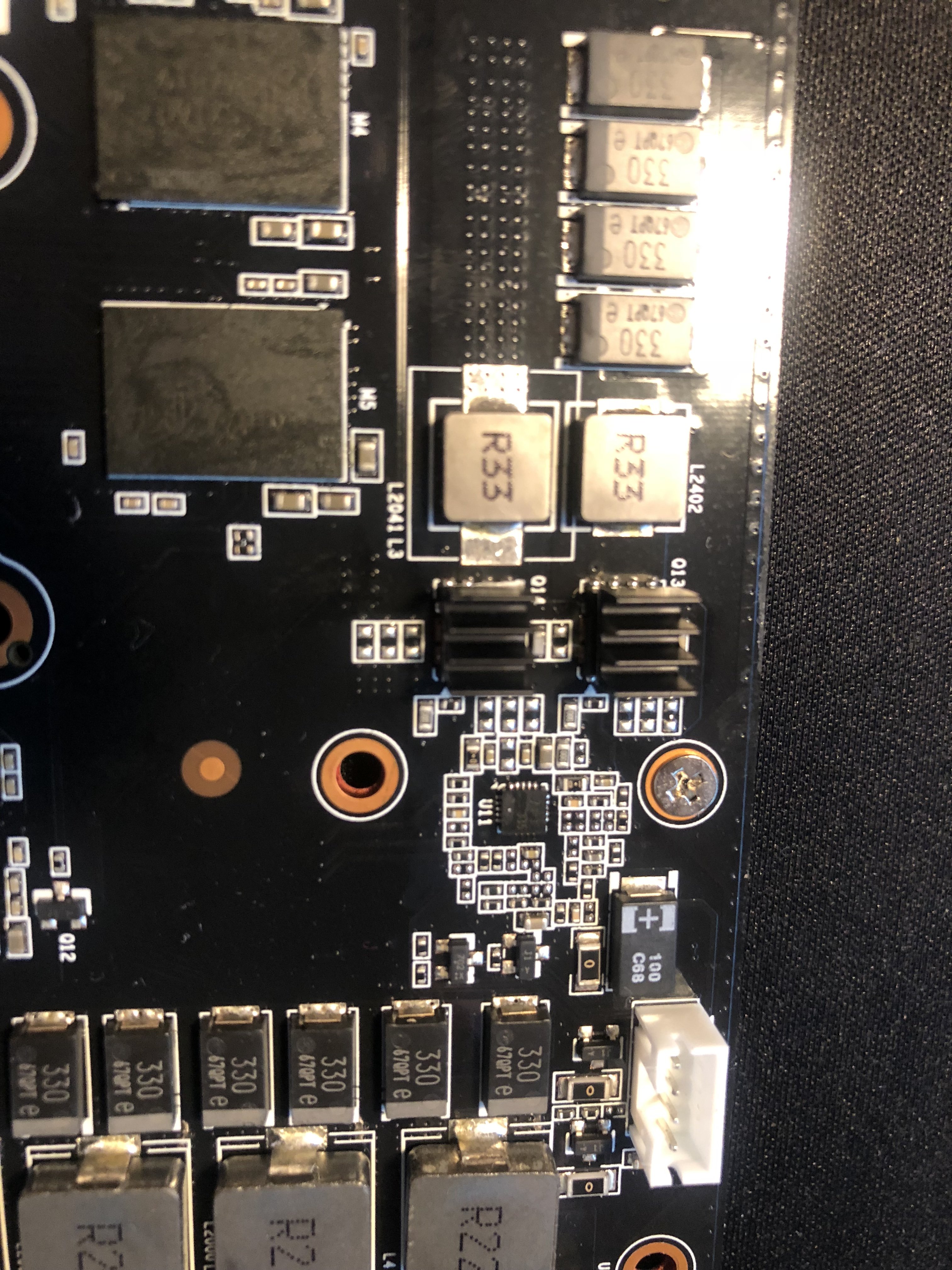

So. Ist in Progress.



[RaptorTP]

ich hätte nicht die Gigabyte nehmen sollen .. bin nicht soooo super zufrieden mit dem Kühler ...

gut - hatte zuvor ein Gainward Phoenix Kühler auf einer 1070

Bei der Palit würde ich definitiv 2x 120mm Lüfter draufsetzen - besser kannste nicht kühlen, vor allem alle HotSpots direkt kontaktiert.



[spittfire]

Welche hättest du denn empfohlen?



[RaptorTP]

du hast schon eine mit einem super Kühler (es sei denn das ist die mit diesen wannabe "quad" Lüftern.
Die haben se etwas vermurkst. ach .. das war die GameRock glaube .. passt also.

Asus Strix, Gainward Phoenix
