Kühlkörper Position

[cooperbang]

Hi,

ich möchte einen Nocuta NH-L9x65 auf ein H670M-ITX/ax bauen.
Wie soll ich den Kühlkörper am besten positionieren?

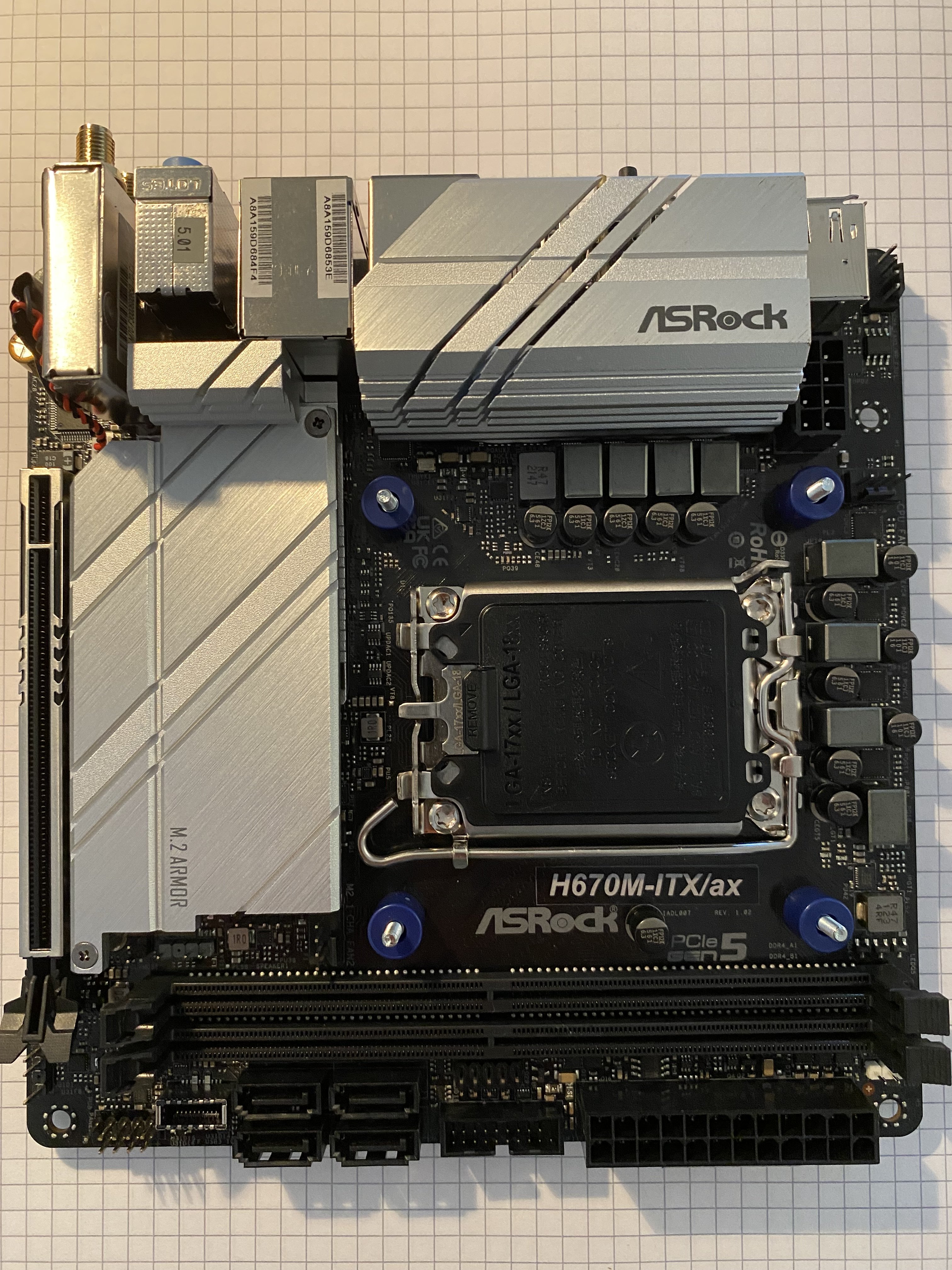

Anschluss für CPU Lüfter befindet sich rechts oben:

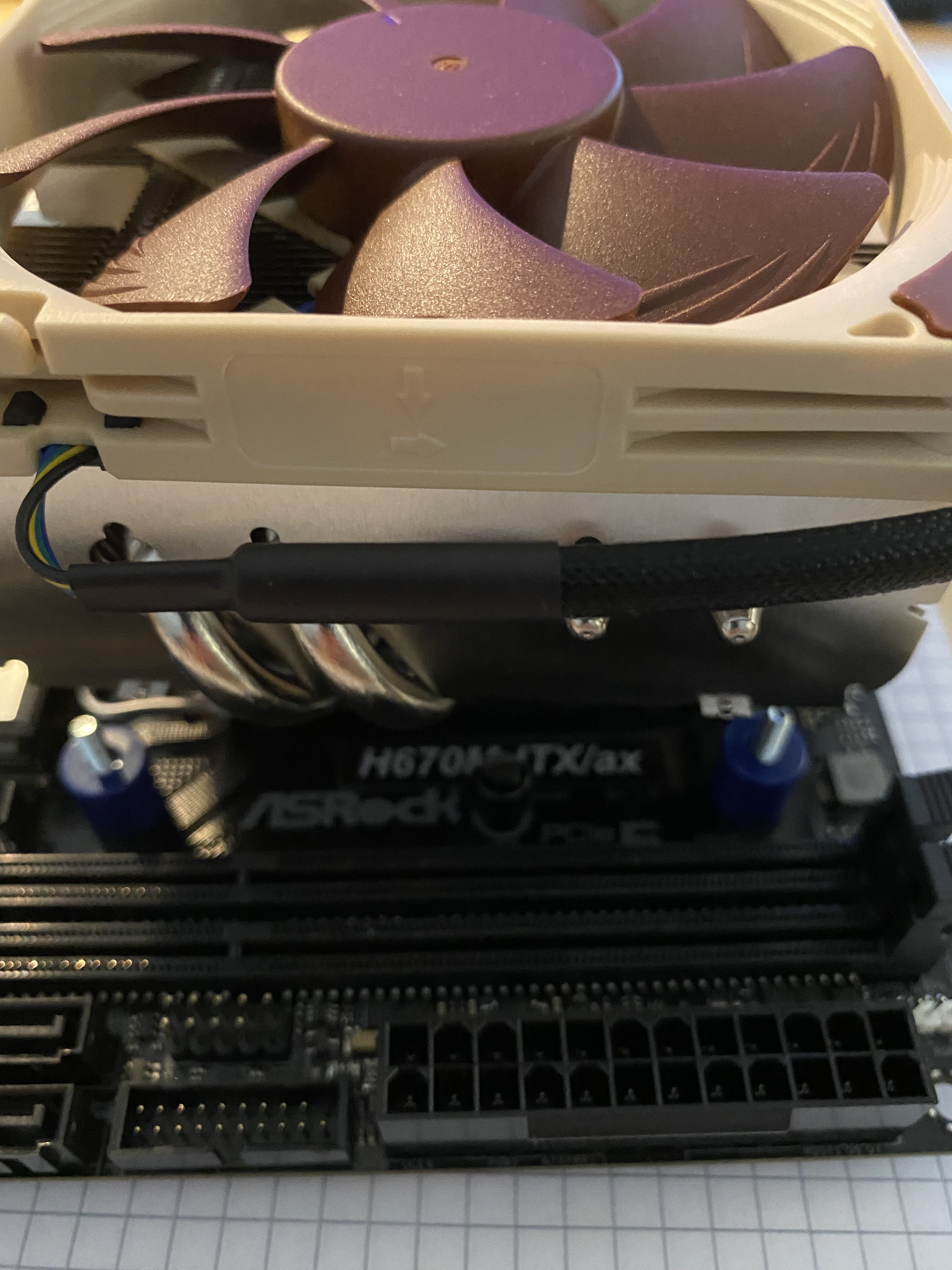

Heatpipes in Richtung RAM-Slots:

oder in Richtung M.2 Slot:



[VoAlgdH]

Der RAM sollte nicht im Weg sein und der Kühler dann auch in das Gehäuse passen.



[SpiII]

Sodass du dir am besten nichts blockierst.


P.S.: in auf ein H670M-ITX/ax einbauen.



[cooperbang]

Der Kühler ist quadratisch und ist so gebaut, dass der RAM nicht im Weg sein kann.

100% RAM Kompatibilität auf Intel Plattformen​

Der NH-L9x65 verfügt über eine 95x95mm große Grundfläche, die exakt in die Keep-Out Zone des Intel LGA17xx/1200 Sockels passt. So kommt es zu keinen Problemen mit Chipsetkühlern und der Kühler hängt nicht über die RAM Slots, bietet also volle Kompatibilität zu hohen Speichermodulen.



[Sahit]

@cooperbang Also ich würde so ausrichten wie auf Bild 2 Heatpipes zum m.2.
Begründung:
1. Mehr platz für RAM (wenn ich das richtig sehe)
2. Der Luftstrom vom CPU Kühler wird durch die Ausrichtung der Lamellen auf den VRM Kühler geblasen.

Ist aber alles schmuck am Nachthemd und Temperaturtechnisch wohl nicht festzustellen.



[Novocain]

Spielt keine Geige wenns so oder so passt, bau ihn so ein wie es für dich optisch stimmiger ist.



[Amaoto]

Wie soll ich den Kühlkörper am besten positionieren?

So, dass die Heatpipes nicht nach unten verlaufen (also mit Biegung oben).
Da dieser Kühler symmetrisch ist, wäre also eine horizontale Ausrichtung der Heatpipes zu bevorzugen:
https://noctua.at/de/productfaqs/productfaq/view/id/26/



[cooperbang]

Macht das in einem Raijintek OPHION 7L Gehäuse einen relevanten Unterschied?

In der Anleitung steht gar nichts bezüglich Einbaurichtung.



[0ssi]

Wenn M.2 genutzt wird dann wäre es mit Kühllamellen vertikal besser.
