Laufrichtung des Wassers, bzw in/out bei Grafikkarte wichtig?

[Conqi]

Ich konnte auf dem Block nichts finden

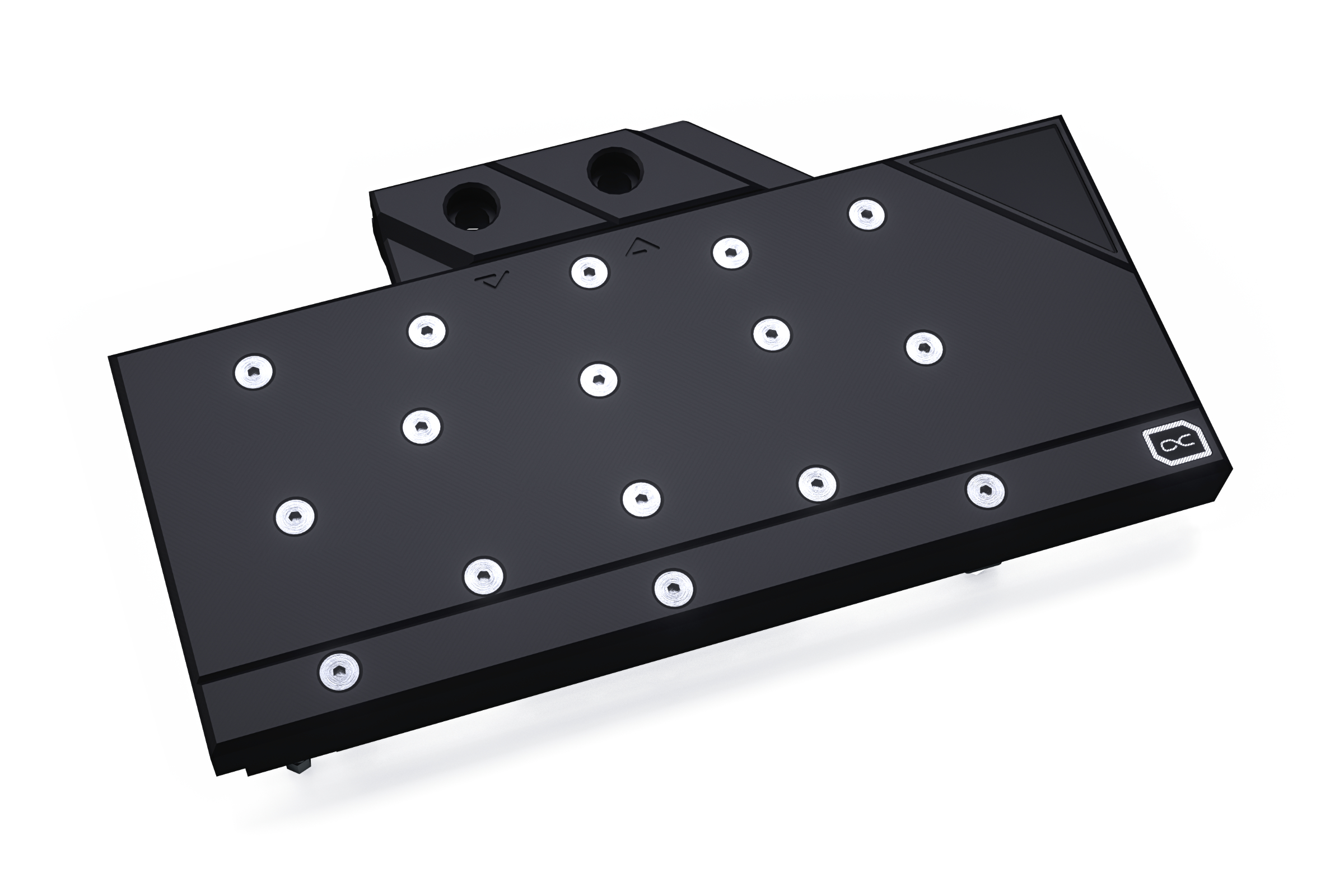

Unter den Ein- und Auslassöffnungen sollten Pfeile sein. Bei der Acetal-Version sieht man das besser:



[madzzzn]

Unter den Ein- und Auslassöffnungen sollten Pfeile sein. Bei der Acetal-Version sieht man das besser:

Dann wäre rechts rein, links raus, auf deinem Bild.



[Prisoner.o.Time]

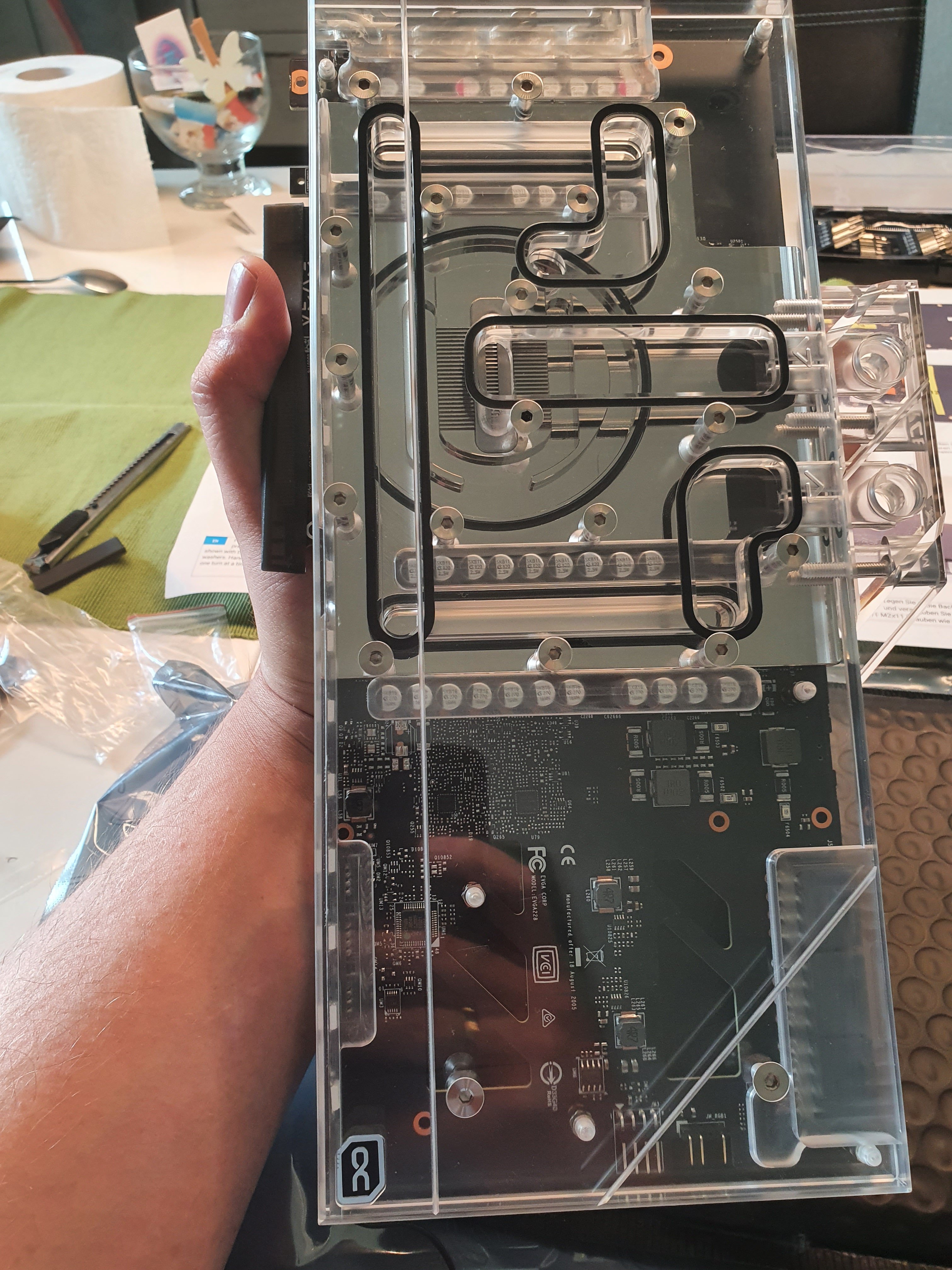

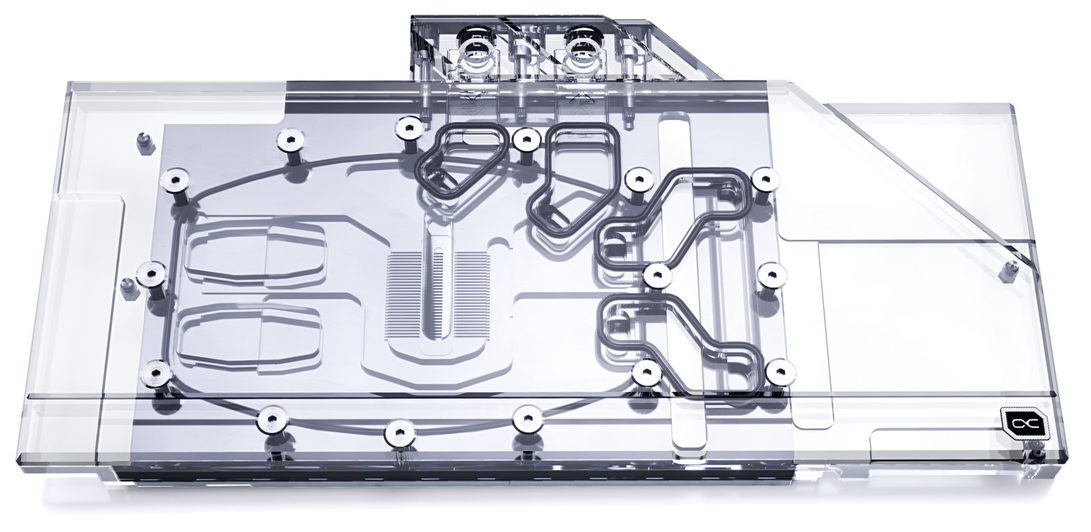

Je nachdem welchen Kühler du genau für deine GTX 3080 hast, kann man auch ber der Aurora die angedachte Flussrichtung recht gut erkennen:



[Conqi]

Dann wäre rechts rein, links raus, auf deinem Bild.

Das hab ich auch erst gedacht, aber nein. Die Pfeile geben die Flussrichtung des Wassers an. Also links rein, da geht es dann in den Kühler rein, und rechts raus, wo es aus dem Kühler kommt.
Ich weiß gerade leider nicht mehr, wo Alphacool diese Info versteckt hat, aber ich bin mir da ziemlich sicher. IN/OUT als Label war wohl optisch nicht dezent genug.



[v3locite]

Aus dem Datenblatt:

... IN und OUT werden nun durch kleine dezente Dreiecke gekennzeichnet. Sie sind gut erkennbar und...

Ob dem so ist, kann ich allerdings nicht beurteilen 🙂



[Prisoner.o.Time]

https://www.alphacool.com/download/...lock_Aurora_Acryl_GPX-N_RTX_Gaming_X_Trio.pdf

Vielleicht hilft dir das ja weiter xD



[madzzzn]

Unter den Ein- und Auslassöffnungen sollten Pfeile sein. Bei der Acetal-Version sieht man das besser:

Konnte sie jetzt sehen. Sind genauso wie bei deinem bild



[v3locite]

Aber, äh. Dann stimmt die von dir gewählte Flussrichtung doch mit der Alphacool-Empfehlung überein? 😶



[madzzzn]

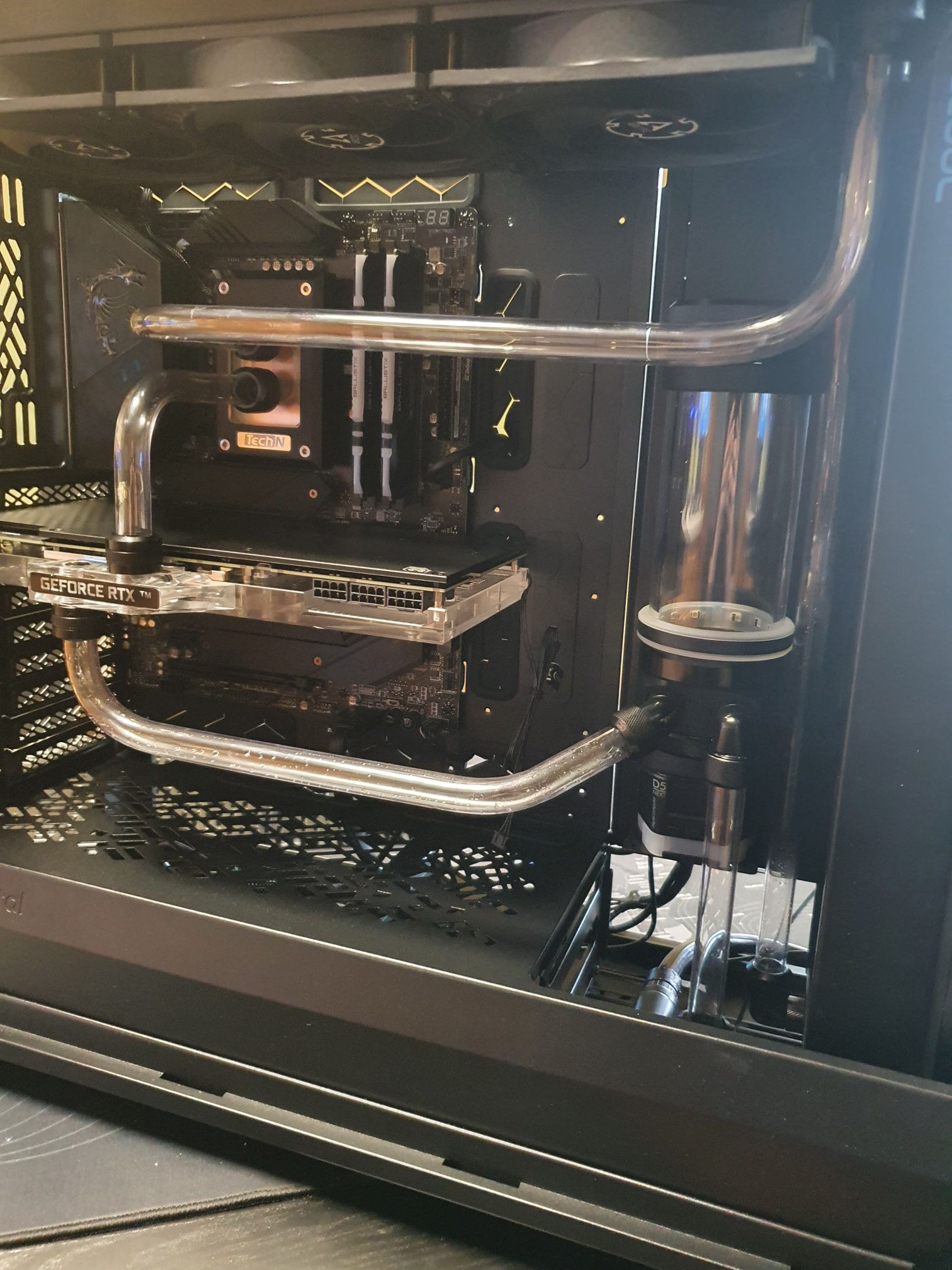

Das Bild aus Post #21 steht Kopf.
Also unten links muss rein

Ergänzung (25. August 2021)



[mykoma]

Der Anschluss, der näher an den Monitoranschlüssen liegt ist In.

Das Wasser soll über die kleine Jetplate bestmöglich über den Chip verteilt werden.


Ich meine aber, das hier jemand seine GPU entgegen der vom Hersteller vorgegebenen Flussrichtung verbaut hat, wirklich dramatische Unterschiede gab es meines Wissens nach nicht, bin mir aber nicht zu 100% sicher.



[Kleptomanix]

Ich würde es so machen wie der Hersteller er vorsieht. Besonders bei Hardtubes will man nicht nochmal alles ändern wenns nicht optimal ist. Und man wird sich eh immer fragen, was wäre wenn ich es doch anders gemacht hätte . Würde mich triggern



[madzzzn]

Habs schon geändert



[madzzzn]

Habs nun umgebaut. Mal schauen ob ich heute noch zum testen komme



[v3locite]

Ich stehe ja immer noch auf dem Schlauch (höhö): m. E. ist es jetzt genau falschrum, die Markierungen zeigten links = out. Aber wer kühlt hat recht. Was sagen die Temperaturen?



[madzzzn]

Komme ich heute nicht mehr zu. Mache gerade die ganzen Verkabelungen etc, und muss gleich Schluss machen. Ich gebe aber Update



[harryhirsch1976]

Ich stehe ja immer noch auf dem Schlauch (höhö): m. E. ist es jetzt genau falschrum, die Markierungen zeigten links = out. Aber wer kühlt hat recht. Was sagen die Temperaturen?

Ist doch richtig eingebaut. Das durchsichtige Acryl zeigt zum Gehäuseboden, von daher ist links der Zufluss und rechts der Abfluss der Grafikkarte.



[madzzzn]

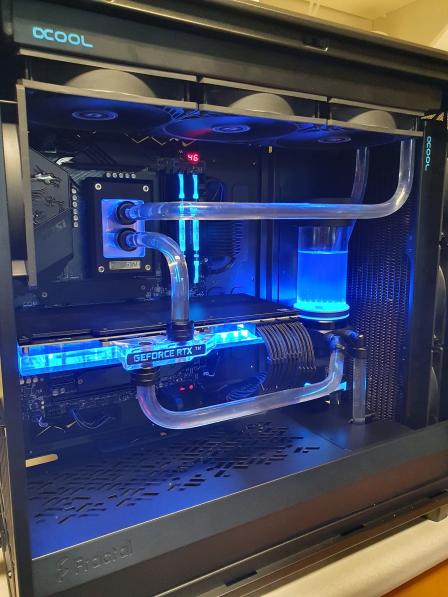

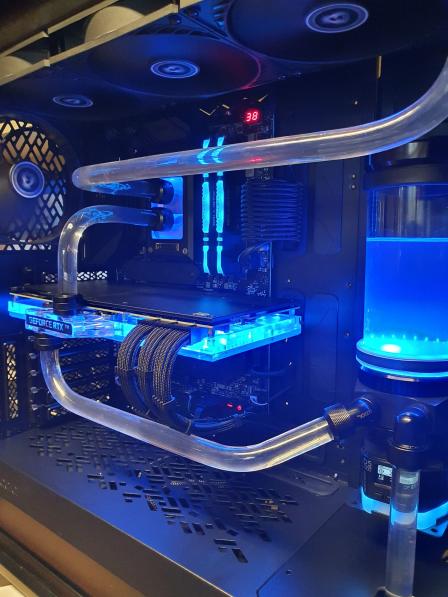

So, fertig ist er.

Temperaturen sind, wenn er 580W aus der Steckdose zieht bei GPU 48° und CPU 60°.
Wassertemperatur ca bei 37°, Pumpe bei 2200 U/min und Lüfter bei 800 U/min.
Bei ca. 2Std Volllast.

Danke nochmal für die Erkenntnisse



[Hagen_67]

Schöner klarer schnörkellos Aufbau. Gefällt mir. 👍
