Lenovo Thinkpad 3701-49G

[cyberpirate]

Moin,

ich möchte Daten von diesem Gerät sichern. Aber ich bin nicht in der Lage die SSD zu finden. Habe den Bildschirm abgemacht aber ich sehe einfach nicht wo die SSD liegt? Kann mir jemand weiterhelfen?

MfG



[acidarchangel]

Schau mal hier ob die das hilft. Seite 55.

Sieht aber ziemlich aufwändig aus. Viel Erfolg

• “1040 Bluetooth card and cable” on page 51
• “1050 System board assembly, camera cable, tablet I/O board power cable, and SIM card cable” on
page 52
Removal steps of the backup battery2
1
When installing: Ensure that the connector is attached firmly.

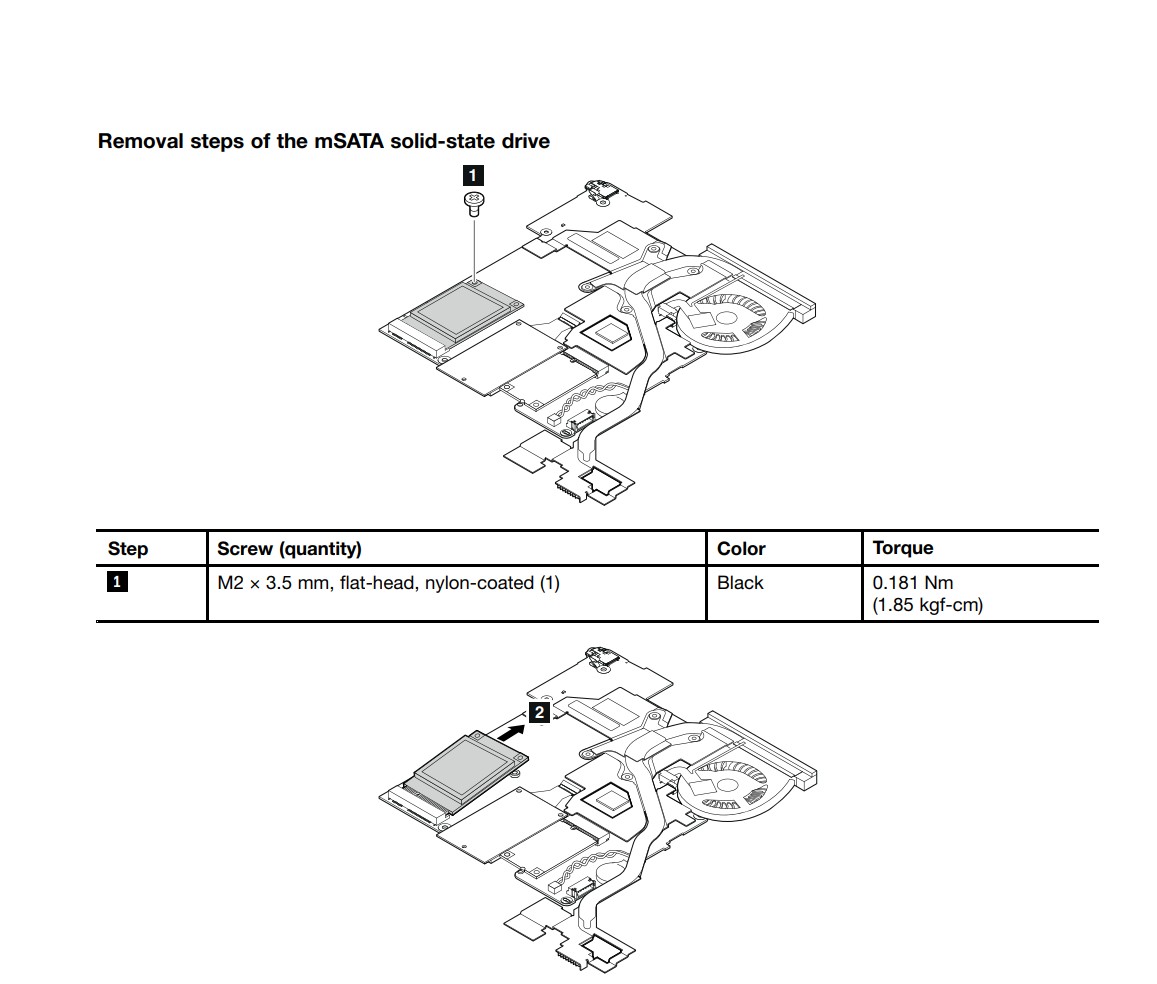

1080 Wireless WAN card, wireless LAN card, and mSATA solid-state drive
For access, remove the following FRUs in order:
• “1010 LCD assembly” on page 49
• “1020 Camera assembly” on page 50
• “1030 Tablet built-in battery” on page 50
• “1040 Bluetooth card and cable” on page 51
• “1050 System board assembly, camera cable, tablet I/O board power cable, and SIM card cable” on
page 52



[drago1401]

das hier sollte deinem baby ahnlich sein: youtube
das mit den 2 golden Ösen für schrauben ist die netzwerkkarte. das andere sollte die m2 sein.

link korrigiert.



[jodd2021]

Seite 57: https://download.lenovo.com/ibmdl/pub/pc/pccbbs/mobiles_pdf/helix_hmm_en_0c10337.pdf



[acidarchangel]

@drago1401 Es handelt sich beim 3701 um ein Helix, kein "normales" Notebook



[cyberpirate]

Danke habe Ich jetzt ausgebaut. Diese mSATA muss entsprechendes Gehäuse! in ein normales M2 passt es nicht. Und beschissener kann man eine SSD auch kaum verbauen.



[drago1401]

@drago1401 Es handelt sich beim 3701 um ein Helix, kein "normales" Notebook

sorry dann habe ich das falsche Video verlinkt, ich habe mir das Video von seinem Vorgänger angeschaut. und festgestellt das alle wichtige Technik im Bildschirm ist. sorry
