Liebe Comunity,

Ich hab vor mir demnächst eine kleine Lüftersteuerung like Las Vegas zu bauen. Jedoch wollte ich nicht einfach alles nach-kopieren, sondern wollte mich selbst informieren und einen eigenen Ansatz erstellen. Nach langem Suchen und Studieren habe ich nun einen Schaltplan erstellt.

Zu erwähnen ist vielleicht noch folgendes:

  • Von den zwei Fan-Pins ist immer der untere Positiv.
  • Zwischen +Fan und dem Widerstand muss noch eine Diode.
  • Der LM 3914 hat links unten den Pin1 und rechts oben Pin18.
  • Manchmal hab ich nicht die ganz richtigen Symbole verwendet (z.B. LM 317), weil ich sie nicht gefunden hab, oder weil die richtigen Teile für mich nicht anschau lich genug waren (Beim LM 3914 waren auf der linken Seite nur 5 Pins und auf der anderen Seite 13)
  • Die Schaltung ist natürlich nciht ganz fertig. Es muss noch 3mal die Led-Steuerung eingefügt werden. (Hab ich der übersichtlichkeit halber weggelsassen)
  • Der Storm fließt vor dem IC von der oberen Pin-Reihe (durch die Leds und dann) zur unteren Reihe.
Der Rest ist am Plan selbst.


Um die Pin-Beschriftung "S-P-O" zu verstehen muss man das Frontpanel kennen. Hier ein Link:



Ich würde nun von euch gerne wissen, ob der Schaltplan so funktioniert, oder ob etwas falsch ist/verbessert werden kann


Vielen dank schonmal für die Antworten

Mfg
Logen


Anhänge

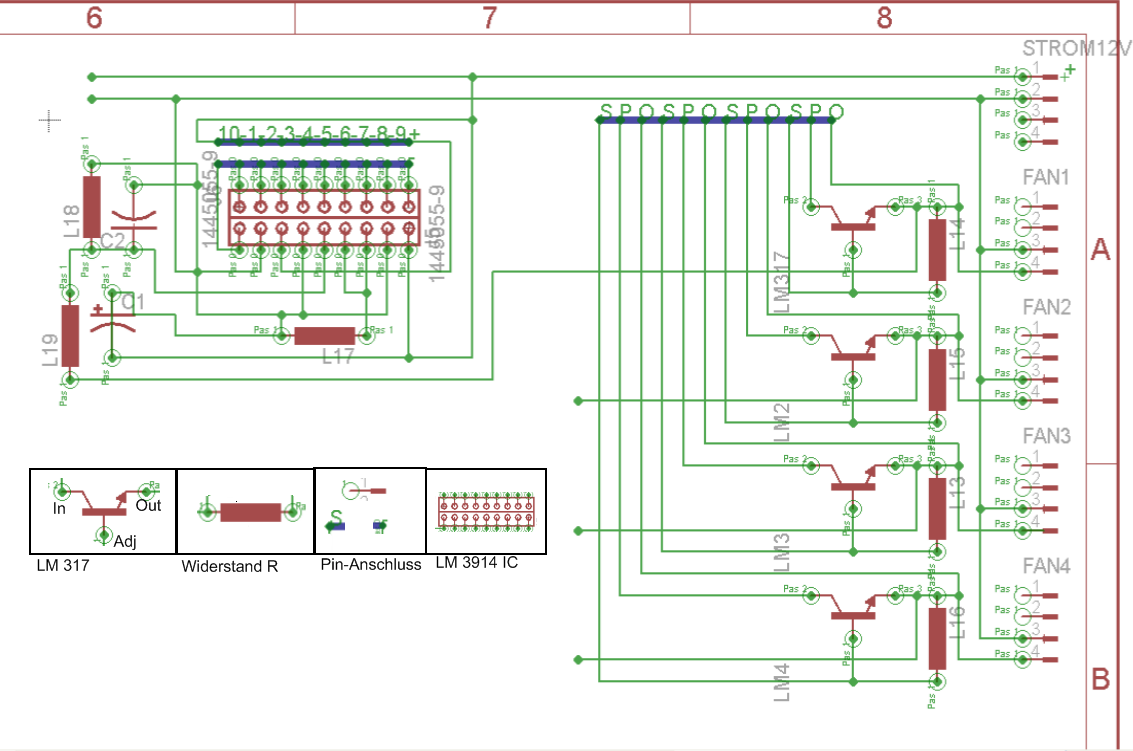

  • Schaltplan.png
    178,6 KB · Aufrufe: 738
@N.Kuntze
Strom != Spannung.
Außerdem bekommt in einer Reihenschaltung jedes Bauteil die gleiche Spannung, sie liegt halt nur so hoch, wie Eingangsspannung durch Anzahl der Bauteile ergibt.

Bei der Lüftersteuerung sehe ich jetzt nicht wirklich durch, hab aber auch nur grundlegendes Wissen.
Was mir aber einfällt und was man dabei bedenken sollte: Abwärme. Je nach angehänten Lüftern und Reglungsgrad können das schon ganz paar Watt werden, was kleine Bauteile ohne große Oberfläche doch bis zum Durchfeuern erwärmen könnte.

Mal ein Verweis hierrauf -->> http://de.wikipedia.org/wiki/Elektrische_Spannung

SRY ^^ Verlesen.
Die Bauteile sind alle Parallel geschalten ^^. Also jeder Lüfter ist pararell zum anderen.


Gibs noch andere Meinungen zur Schaltung ?

Mfg
Logen

@Pjack:
Die Bauteile die bei dieser Schaltung warm werden sind die LM317 die LM3914 IC und die Potis.
Da aber an jedem Bauteil nur ein Lüfter hängt ist die Abwärme nicht zu hoch.
Außerdem hab ich so und so vor die LM317 an einen kleinen Kühler zu montieren und auch auf die IC's werd ich welche drauf pinnen.

Danke für den Hinweis

Zuletzt bearbeitet:
Vielleicht kann mir wenigstens jemand sagen wie viele LEDs+Vorwiderstand ich problemlos parallel Schalten kann ?


Mfg
Logen
