Mainboard Elko tauschen

[manuel6971]

Hallo zusammen!
Ich hab hier ein Mainboard bekommen auf dem ein Elko durch falsches montieren des CPU Kühlers "angebohrt" wurde.
Es handelt sich dabei um AsusZ77 P8Z77-V LX.
Nun hab ich nach den Elkos gesucht aber nicht die gefunden die verbaut sind.
Auf dem Elko steht die Bezeichnung 5KT38 820 3V.
Nun weiss ich nicht welchen Elko ich stattdessen einsetzen könnte.Hoffe dass mir jemand helfen kann!
Das Board funktioniert noch nur weiss ich nicht wie lange... :-(
Da die Garantie sowieso im Eimer ist wollte ich eine Selbstreperatur unternehmen.
Hoffe es kann mir jemand weiter helfen!
Mfg,Manuel



[Bagbag]

Mach mal bitte ein Bild vom Elko.



[Prollpower]

http://elektroniktutor.oszkim.de/bauteilkunde/c_smdcod.html
www.buerklin.com

mach am besten ein Foto von den hier rein



[manuel6971]

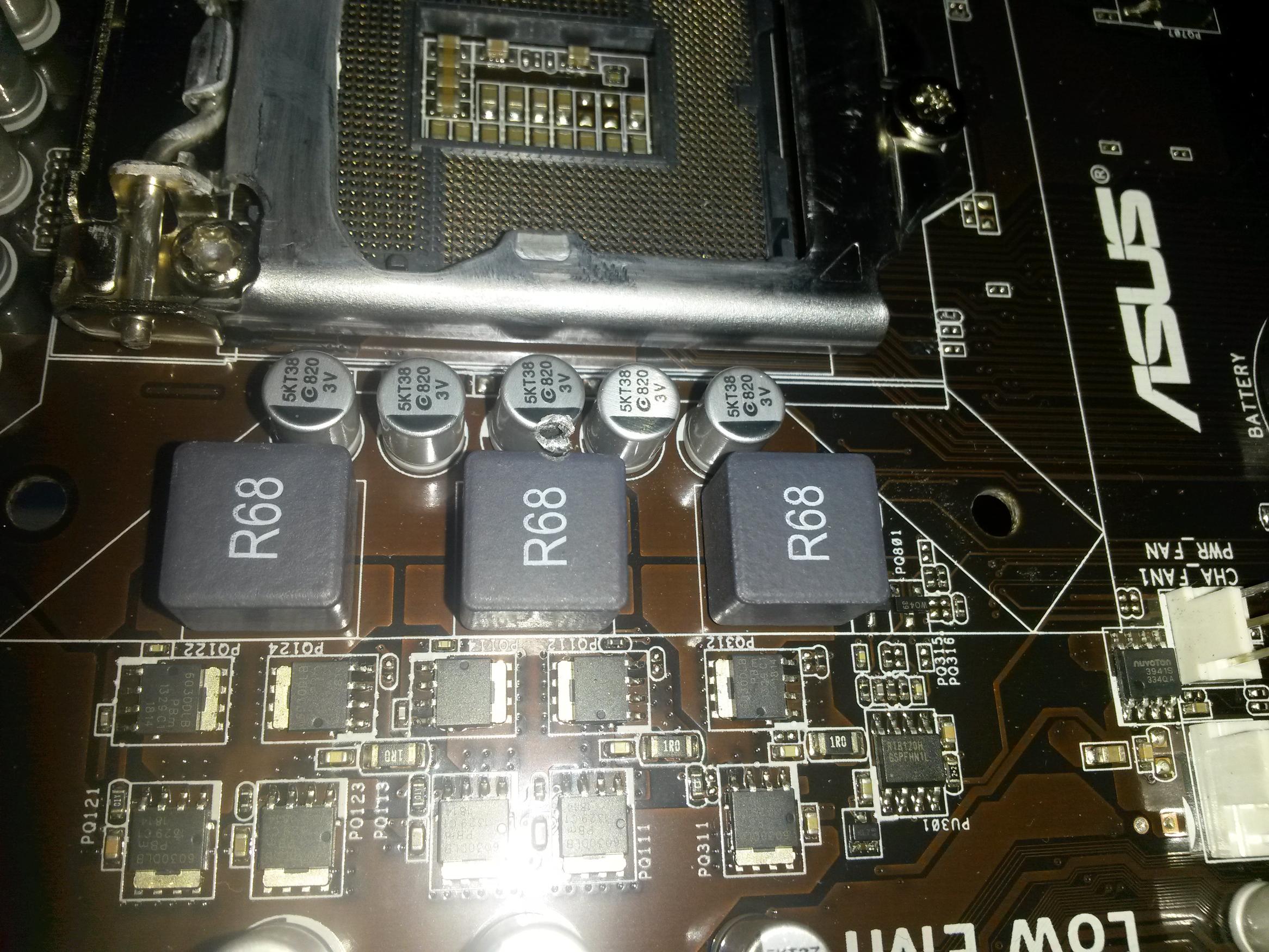

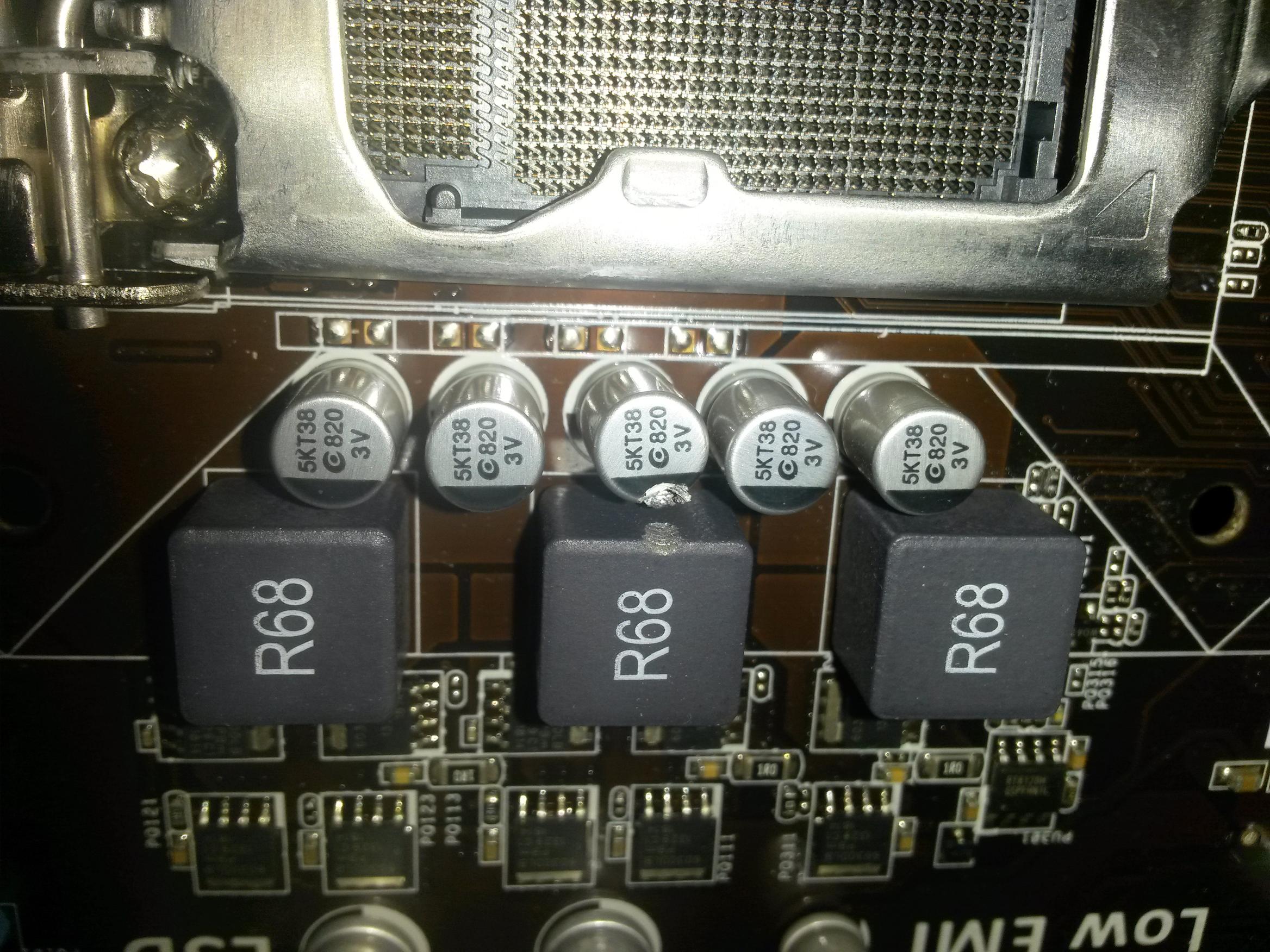

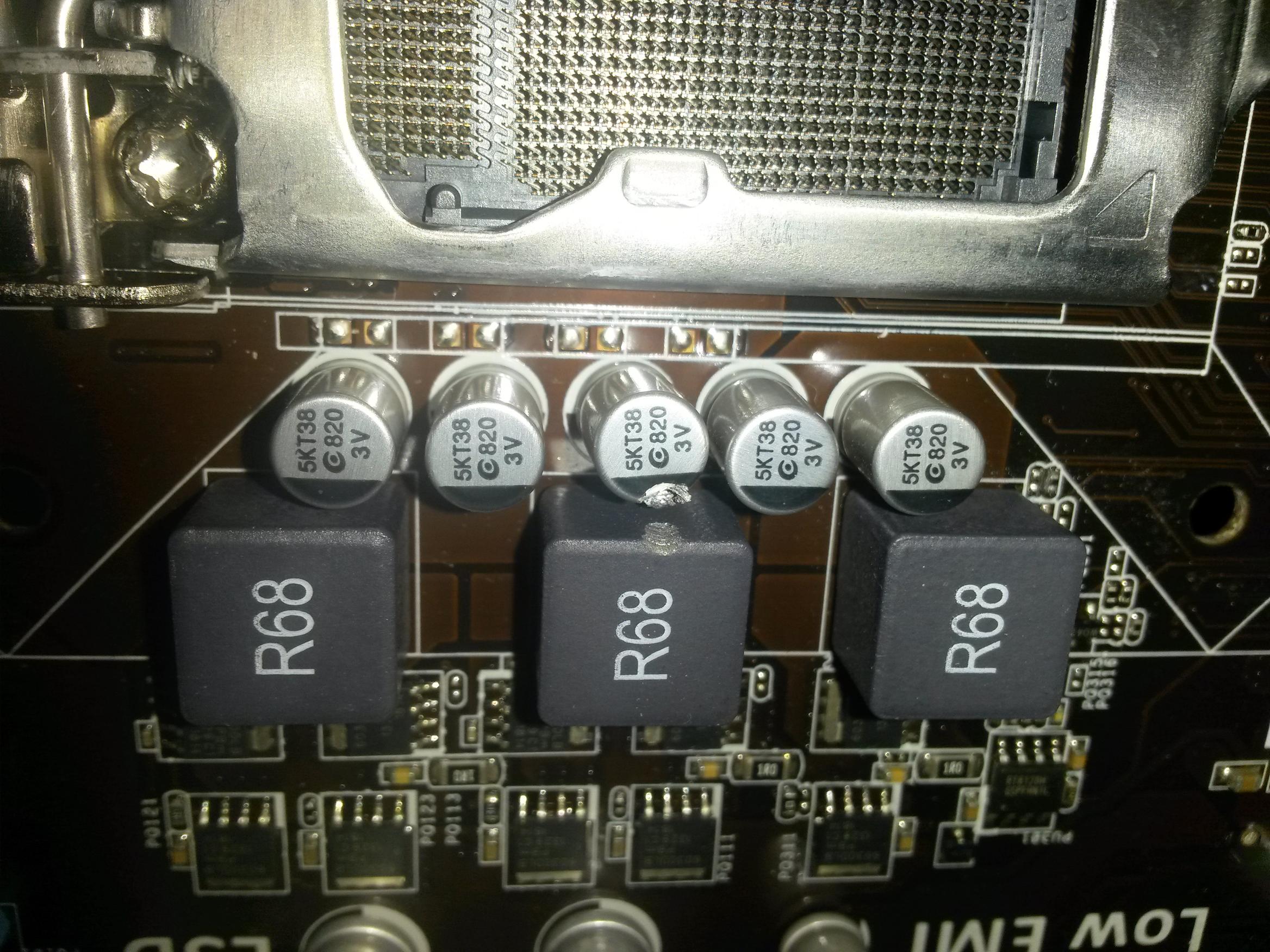

Hier sind 2 Fotos von den Elkos.mfg



[Prollpower]

Ich denke es handelt sich um ein (Aluminium-)Elektrolytkondensator mit 820µF und 3 Volt Spannungsfestigkeit.



[manuel6971]

Das kling schon mal ganz gut.
Ich denke bei der Spannungsfestigkeit wird es nicht schlimm sein wenn ich über den 3 Volt liege.
Nur wieviel Spielraum hab ich beim µF ?
Ich such grad wie blöd nach einem passendem Elko



[Prollpower]

µf muss schon passen... Spannung kann höher sein... ABER durch eine höhere Festigkeit werden auch dir Abmaße des Kondensators sich ändern (also größer!) das kann ein Problem werden.
Kannst auf buerklin, reichelt oder segor.de suchen. vllt findest was.
oder ebay das gleiche board abschiessen welches vllt als schrott verkauft wird.



[manuel6971]

Hab bei Conrad den hier gefunden(http://www.conrad.at/ce/de/product/...-Wuerth-Elektronik-870025174009-1-St?ref=list) ,dürfte denke ich auch von den Maßen her auch sehr gut passen,aber leider über 11Wochen Lieferzeit drauf. :-(
Dann werd ich mal wohl eher nach einem defektem Board umschauen.
Vielen Dank für die schnelle Hilfe!!



[Prollpower]

Eig egal welches Board, wichtig ist nur es ist nicht durch altererscheinung defekt, sondern sowas wie bei deinem durch menschliches versagen UND das so ein Kondensator drauf ist.



[manuel6971]

hab grad gesehen dass ich eine alte Platine hab auf der mehrere Kondensatoren sind mit ebenfalls 820µf aber nur mit 2,5Volt Spannungsfestigkeit...



[Prollpower]

weniger sollt man nicht nehmen. Die halten nicht oder platzen gleich. Hoffe auch 820µF sind richtig... diese Japaner machen angaben die mich verunsichern...



[Kausalat]

Hersteller der Originalkondensatoren ist Apaq. "Diese Japaner" sind daher eigentlich Taiwanesen bzw. Chinesen.



[manuel6971]

Dann werd ich mal weiter suchen.Was wäre denn wenn die 820µf nicht stimmen und ich bau so einen Elko ein?
Oder wäre es gleich besser alle Elkos zu tauschen,mit einer höhren Spannungsfestigkeit und alle mit z.B. 1000µf ?



[Kausalat]

Durch zu hohe Kapazitätsabweichungen könnten Leistungstransistoren zerstört werden. Daher solltest du dich so nah wie möglich an den Spezifikationen der Originalbauteile orientieren.

Schau dir mal die Spezifikationen der Serie an: Dort tauchen die verbauten 820-Mikrofarad-Modelle auf.



[Prollpower]

Dann halt Taiwanäsig... bzw. Chinäsig
Dein Hersteller hat auf der Seite auch keine 3V Kondensatoren... Naja wenn 6,3V passen nehm den. Schau mal woanders, ob es welche mit geringerer Lieferzeit gibt.
und zum dritten mal: Die Kapazität muss schon stimmen.



[manuel6971]

Ok,das ist schon mal gut zu wissen.
Hab grad beim stöbern im Conrad shop noch den hier gefunden,wäre auch lagernd.
http://www.conrad.at/ce/de/product/...mm-Panasonic-EEUFR0J821-1-St?ref=searchDetail

Hab grad gesehen das RM 3,5mm ist.Hab am Elko an der Rückseite aber knappe 3mm gemessen.
Ich nehm mal an dass der originale Elko ein RM von 2,5mm haben wird. :-(



[Kausalat]

Der Panasonic-Elko wäre ohnehin kein ebenbürtiger Ersatz gewesen. Die Rippelstromfestigkeit beträgt beim Original 5700 mA r.m.s., beim Panasonic jedoch nur 950 mA r.m.s. Das heißt, der Ersatzkondensator könnte im ungünstigsten Fall schnell wieder ausfallen.

Du müsstest schon nach Feststoffkondensatoren (solid caps) Ausschau halten, die eine höhere Rippelstromfestigkeit aufweisen. Leider scheinen derartige Kondensatoren dem Conrad-Onlineshop unbekannt zu sein ...



[manuel6971]

So,jetzt ist das eingetreten was ich befürchtet habe... Bahnhof...
Was ist die Rippelstromfestigkeit und an was hast du das an den originalen erkennt und an dem anderem?



[Kausalat]

-> Rippelstrom

Die Rippelstromfestigkeit (in den Datenblättern als [maximum premissible] ripple current anzutreffen) habe ich den jeweiligen Datenblättern entnommen. Conrad ist sogar so nett und verlinkt jene auf der Produktseite unter dem Reiter "Downloads".



[Holt]

Welche Spannungen gibt es bei der CPU oder dem RAM, dafür sind die Kondensatoren ja, die 2.5V über- aber 3V unterschreiten? Mir fällt da gerade keine ein und wenn es keine gibt, würde der mit 2.5V auch reichen, aber das Restrisiko übernehme ich nicht.
