Mainboard Power anschlüsse

[MeeMeeTM]

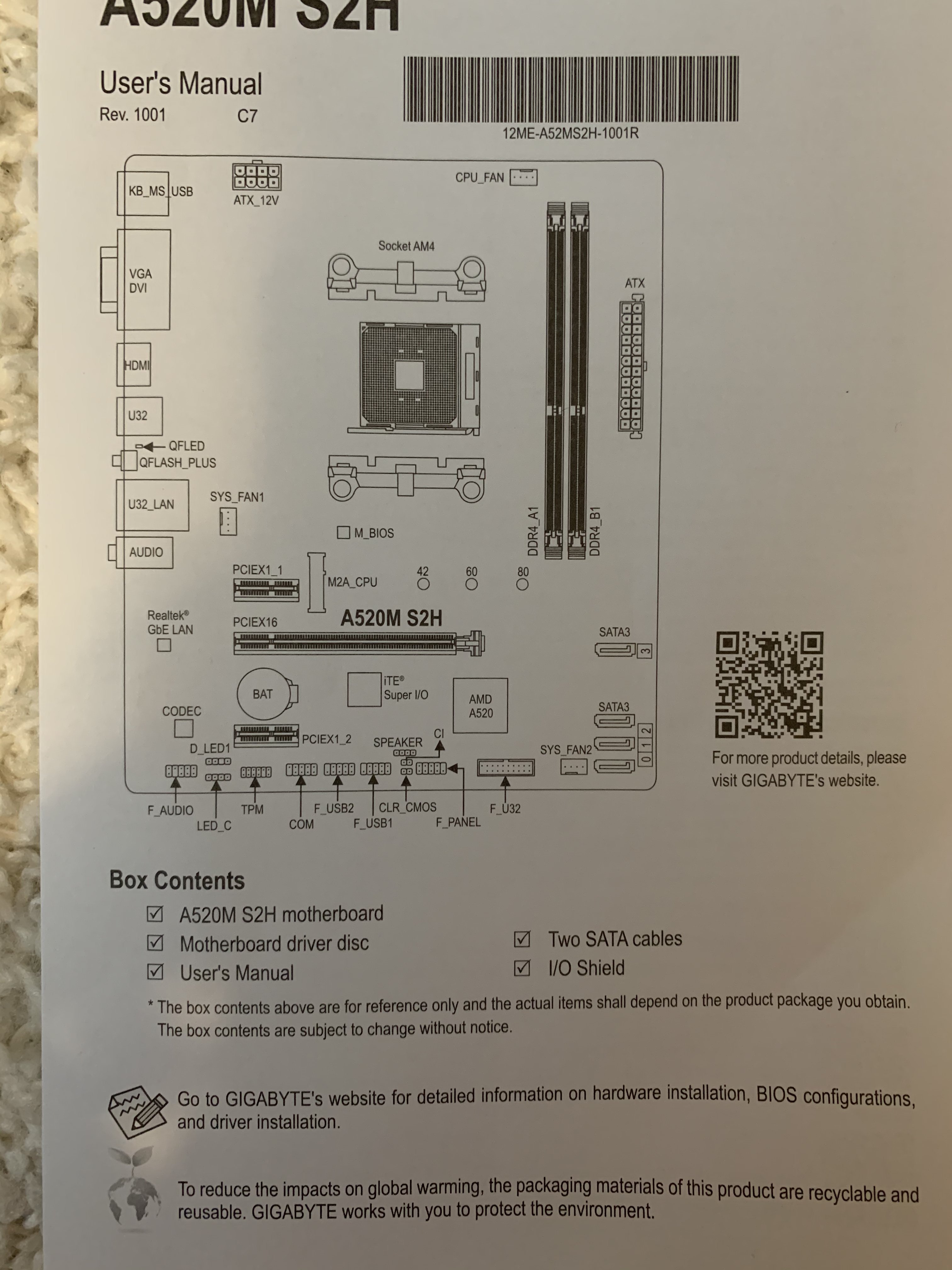

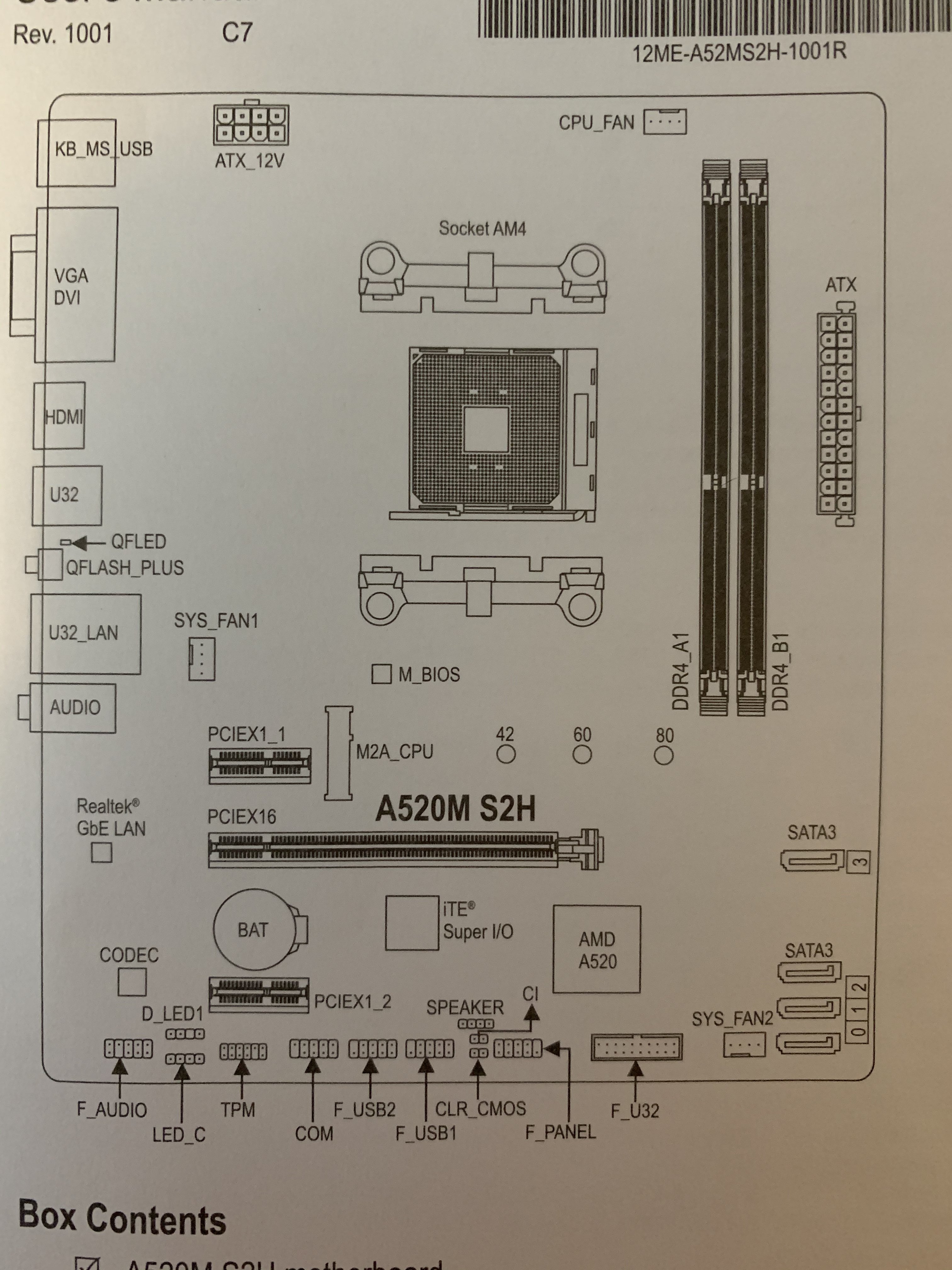

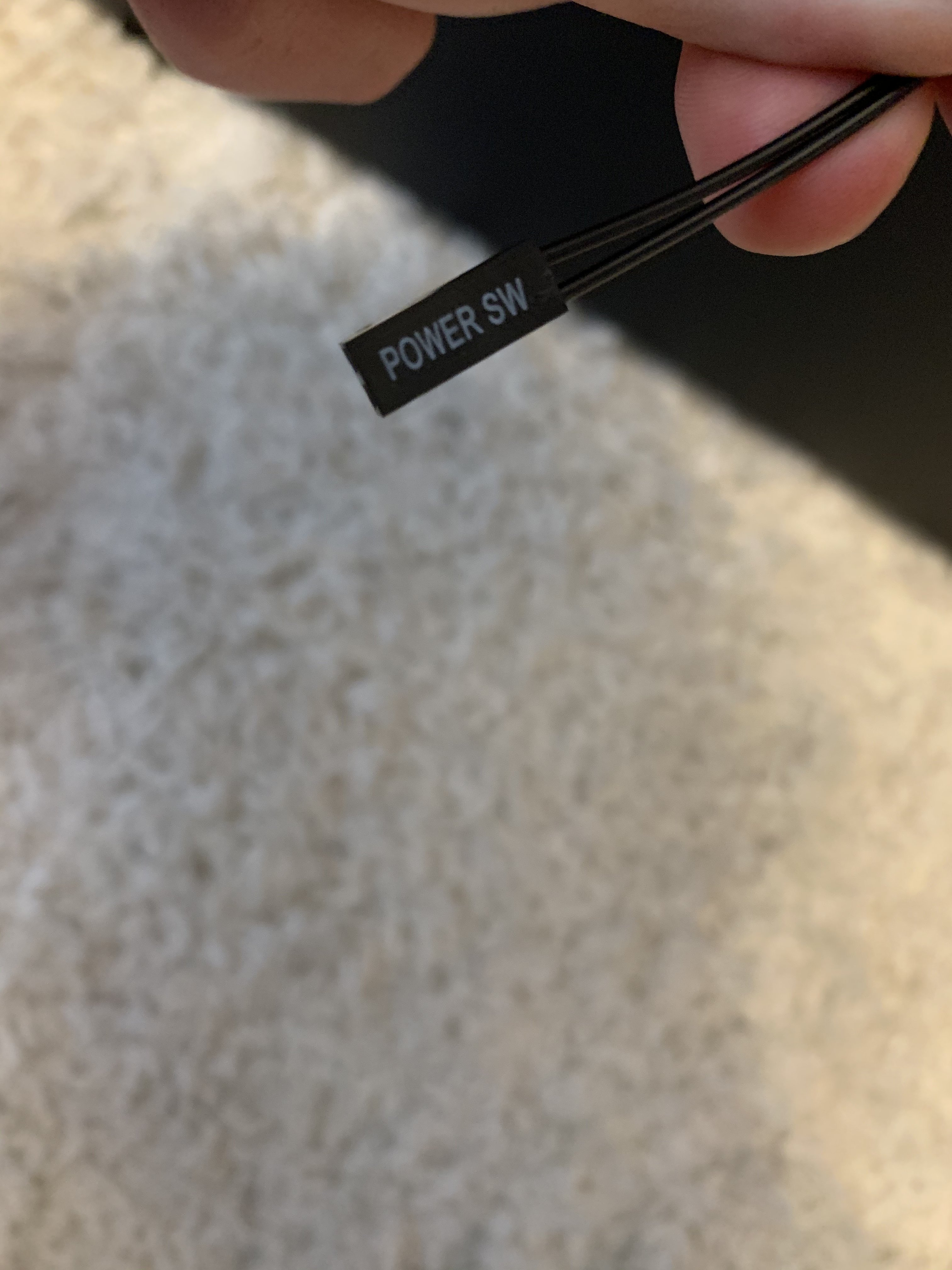

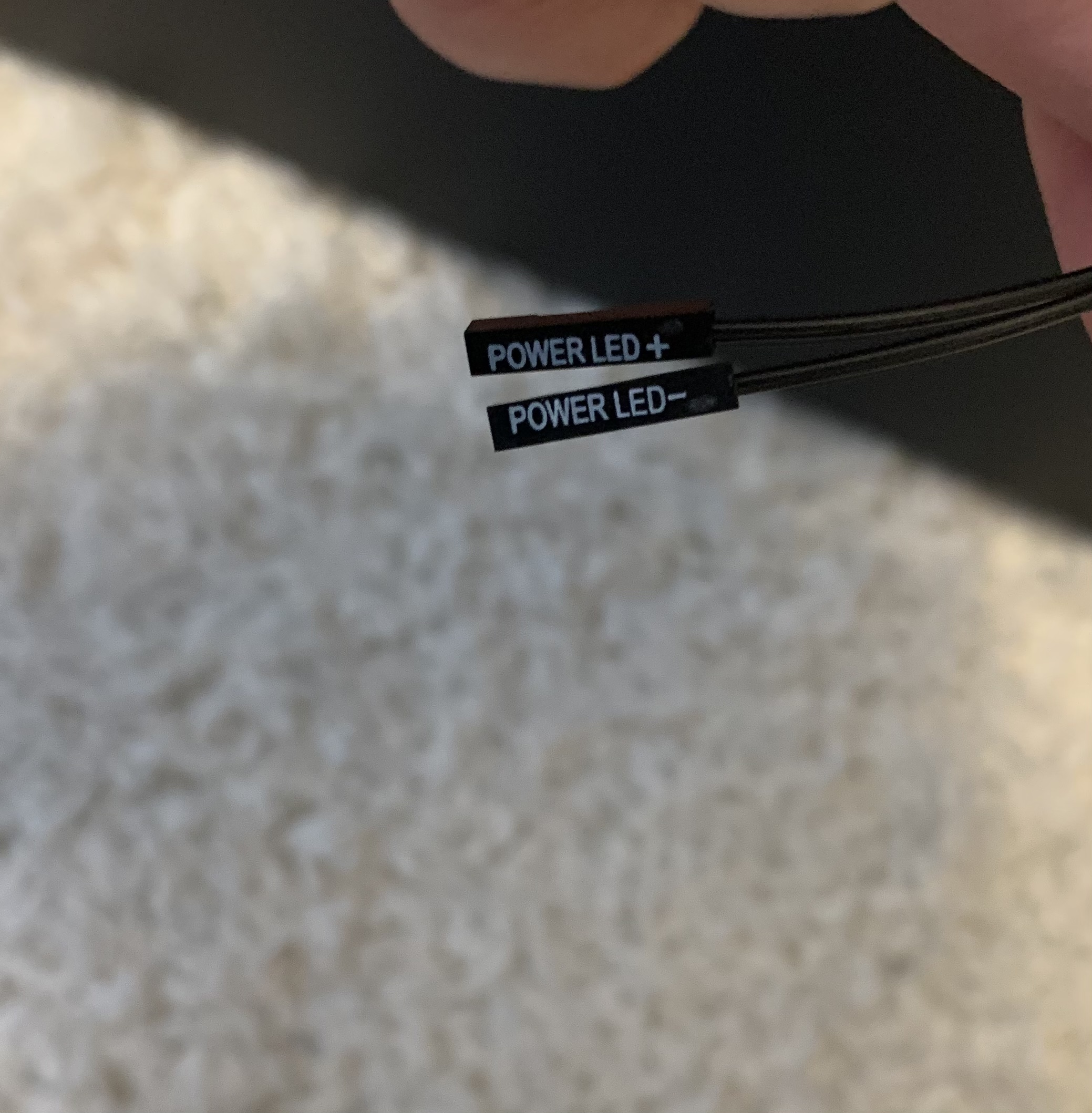

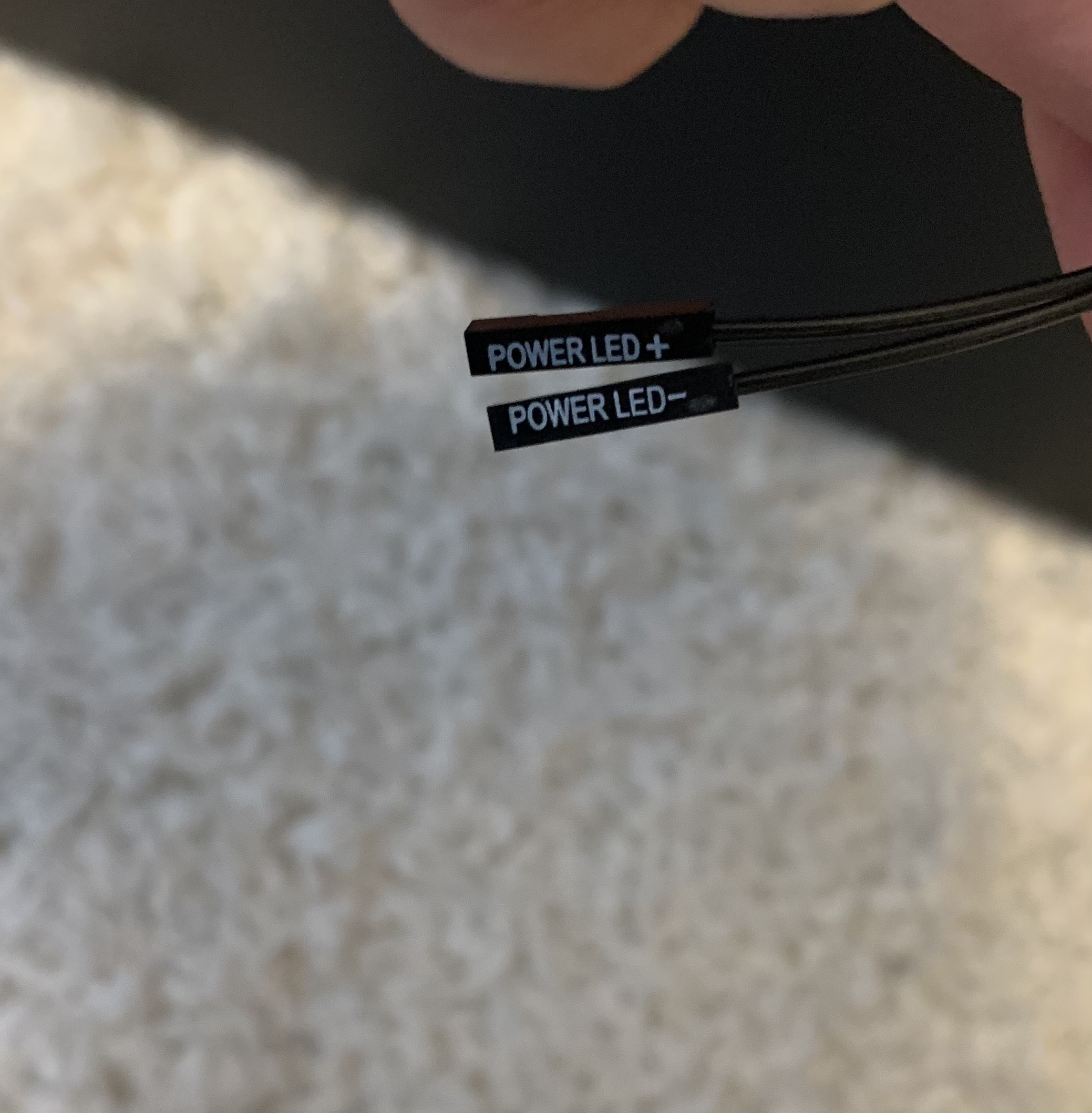

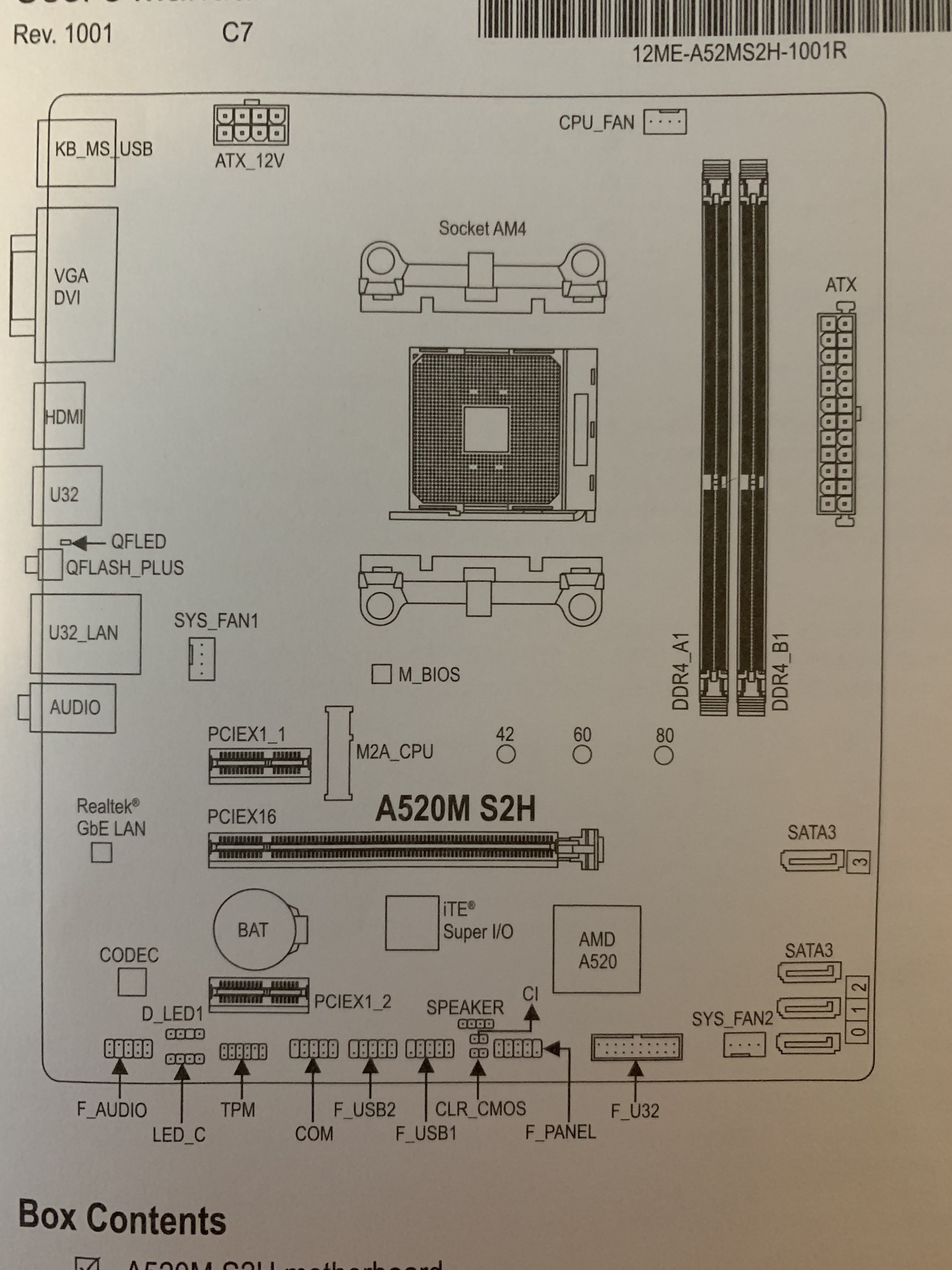

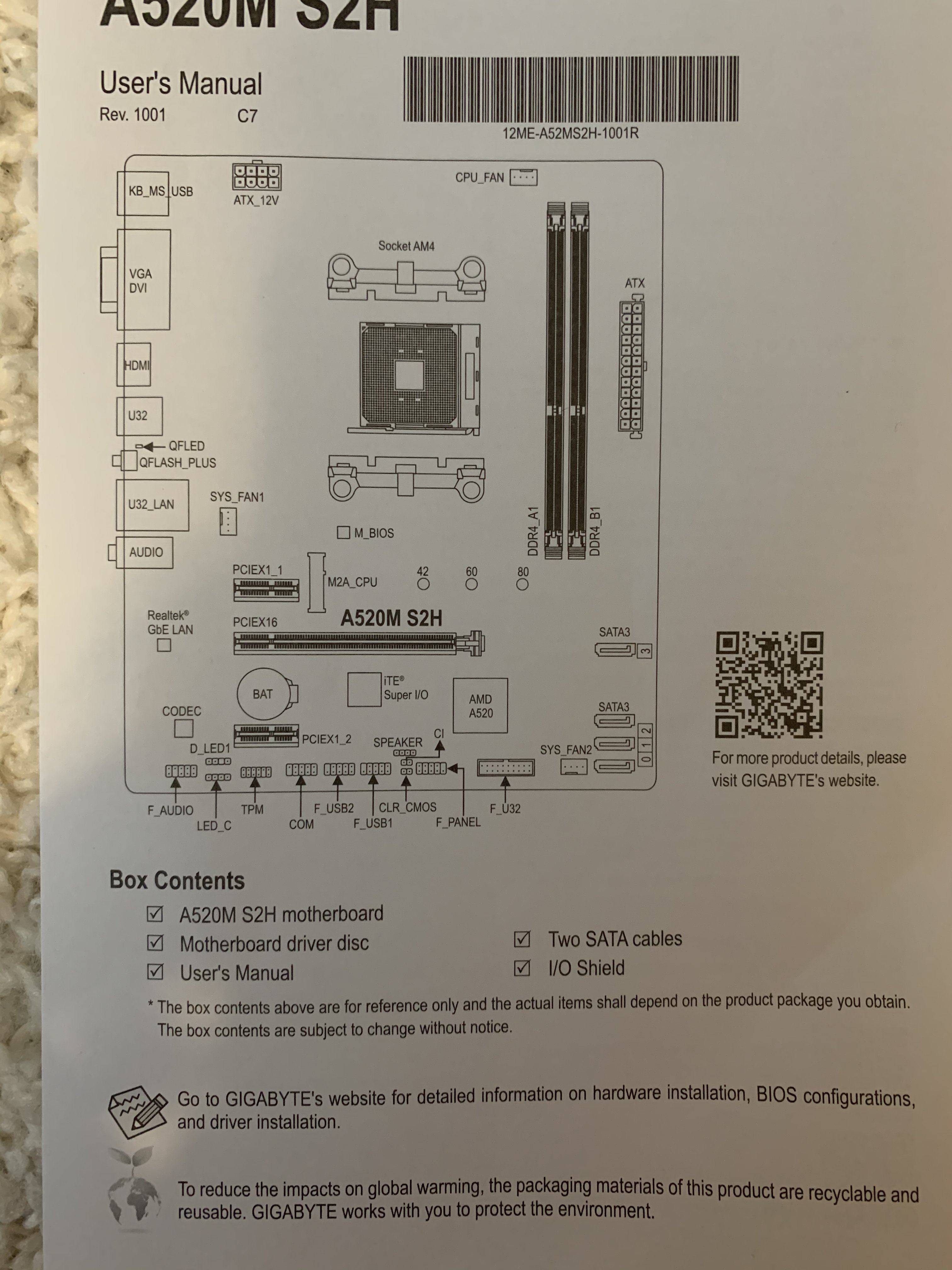

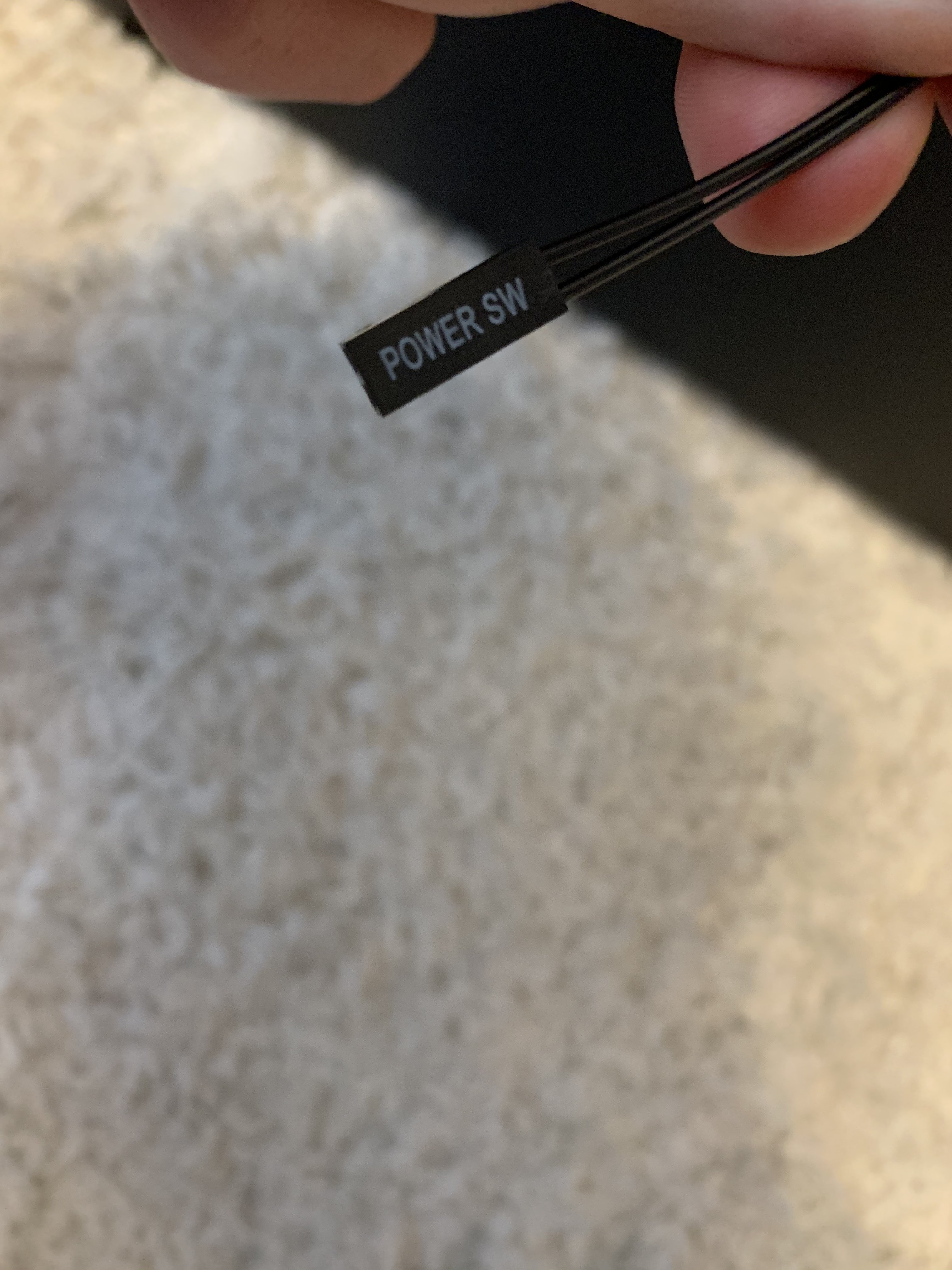

hey, ich bin nicht so bewandert in dem thema und wollte mal fragen wo die stecker "power led+, power led- und Power SW" hinmüssen. ich hänge im anhang bilder von den steckern und meinem mainboard bei. vielen dank für antworten



[mugam]

Da gibts einen Anschluss Namens F_Panel und dessen Belegung steht im Handbuch ...
Power SW = PowerSwitch = Einschalter
Bei LEDs auf +/- achten.



[EasyRick]

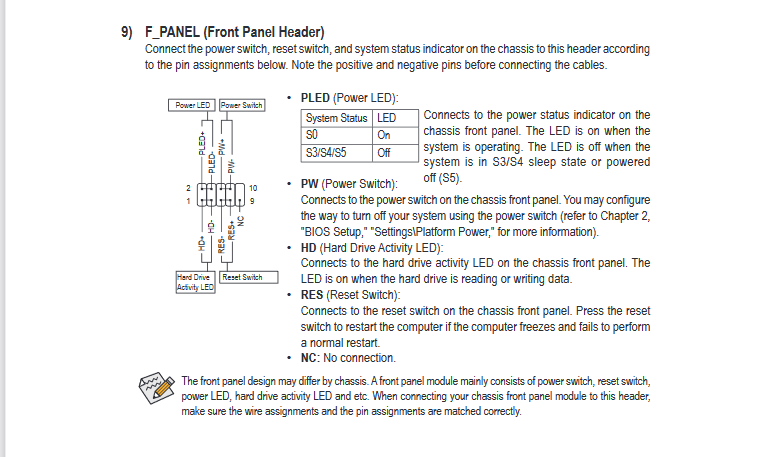

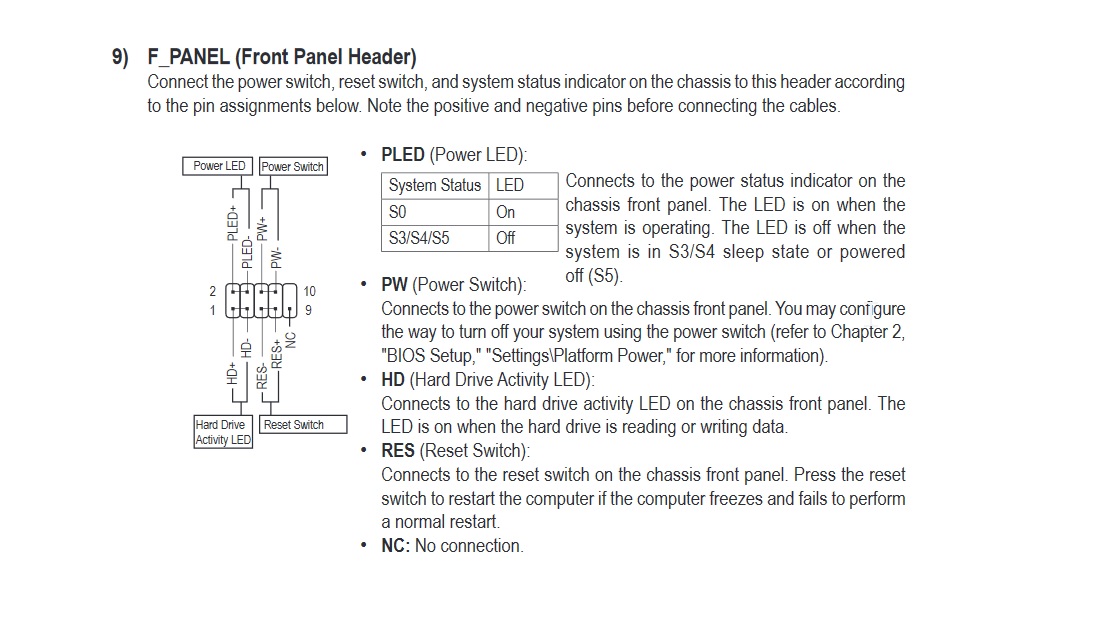

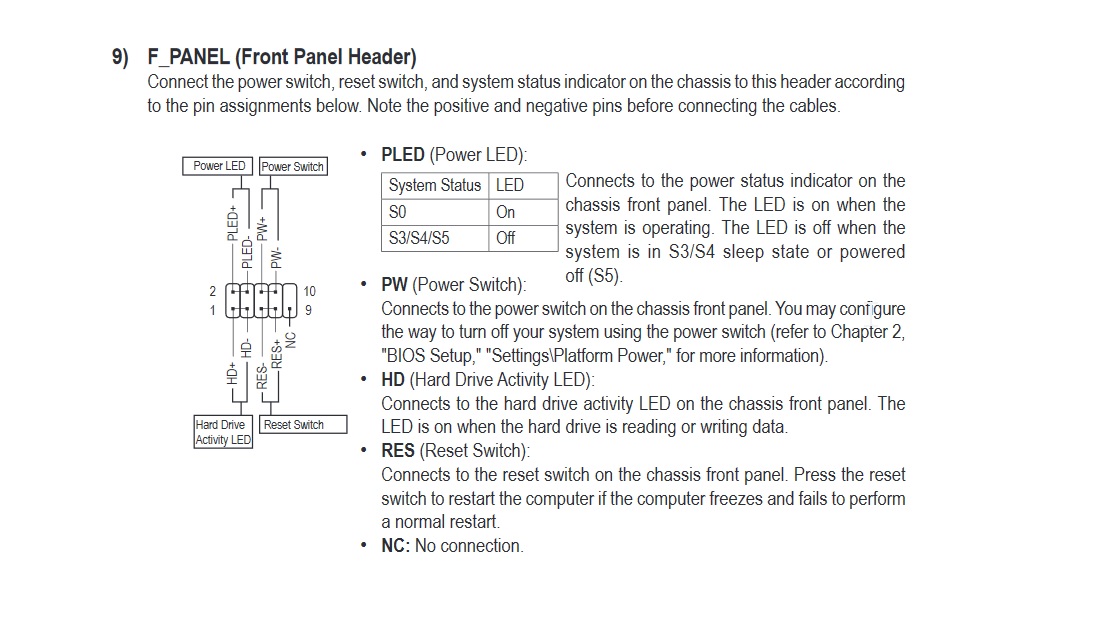

Seite 16 in der Anleitung: 9) F_PANEL (Front Panel Header)



[MeeMeeTM]

vielen dank. ich habe gehlrt die schrift muss nach unter zeigen, stimmt das?



[MadMax_87]

Moin,

Seite 16 des besagten handbuch's zeigt dir die Belegung......

Ergänzung (12. Januar 2021)

"AUCH" in besagtem Handbuch steht das + und - Zeichen für die Anschlüsse, welche sich an deinen Kabeln befinden....PW und RST können "einfach" so eingesteckt werden die machen nur den "Stromschluss", da ist plus minus völlig wurscht

PS: da ist er wieder...einer dieser Thread, wo der "RTFM"-Button mehr als passend wäre...



[EasyRick]

vielen dank. ich habe gehlrt die schrift muss nach unter zeigen, stimmt das?

Bei Schaltern ist es egal. Bei LEDs kann man es einfach durch ausprobieren herausfinden, oder anhand der Farbe des Kabels erkennen. Schwarz/Braun ist fast immer Masse. Bei beschrifteten Steckern ist es einfach.



[Vincy]



[MadMax_87]

@Vincy
Wenn die Leute selber schauen "müssen" ist der "Lerneffekt" wesentlich größer....



[Vincy]

Er ja reingeschaut, scheint aber nicht ganz fähig zu sein um das Gelesene auch zu verstehen.
Immerhin ist er wenigstens bemüht reinzuschaun, im Gegensatz vieler Foren-User.
