Mainboard unterstützt gleichzeitige Nutzung von M.2 SSD und GPU mit PCIe 4.0.

[Enes A.]

Hallo,

bin dabei mir einen PC einzurichten und bin auf folgendes Problem gestoßen:
Ich habe mir bereits eine M.2 SSD gekauft(XLR8 CS3030 SSD mit 500GB) und möchte dese natürlich auch in mein System verbauen.
Nun habe ich auch vor kurzen eine GPU gefunden (PowerColor Radeon RX 5700 Red Dragon).
Wie bereits im Titel erwähnt, verfügt die GPU über einen PCIe 4.0-Anschluss was sehr schön ist, aber nun komme ich zum Problem:
Das Motherboard, dass ich kaufen möchte (Fatal1ty B450 Gaming K4) unterstützt scheinbar nicht diese Kombination.

Ich habe auf dieser Seite (https://www.asrock.com/mb/compare.asp?Models=Fatal1ty B450 Gaming K4,B450 Pro4) zwei Motherboards miteinander vergleichen wollen und stoß dabei auf die Anmerkung unter "Storage", welche folgende wäre:

M2_2, SATA3_3 and SATA3_4 share lanes. If either one of them is in use, the others will be disabled.

**If M2_1 is occupied, PCIE4 will be disabled.
Supports NVMe SSD as boot disks
Supports ASRock U.2 Kit.


Vielleicht habe ich es auch falsch verstanden und frage deshalb hier in diesem Forum nach Hilfe.

Ich hoffe, ich habe mich verständlich ausgedrückt und würde mich über ein paar Ratschläge freuen.

Mit freundlichen Grüßen

Enes A.



[Humptidumpti]

Hallo und Willkommen bei CB.

Das ist kein Leserartikel. Nutze die Präfixe bitte nicht wenn du nicht einen solchen Leserartikel schreibst.

Die Boards können alle elektrisch sowieso kein PCIe Version 4.0. Sind aber absolut kompatibel zu deiner Wunschgrafikkarte.

Die Mitteilung das bei einer Nutzung bestimmter M.2 Slots PCIe4 deaktiviert wird bezieht sich bei den Boards auf den Steckplatz.

Die CPU + Chipsatz bieten halt nicht genug PCIe Lanes um alles gleichzeitig anzubinden.



[motorazrv3]

Wenn in M2_2 etwas steckt, funktioniert SATA3_3 und SATA3_4 nicht. Ebenso anders herum, wenn an einem der anderen Anschlüsse ein Gerät genutzt wird. Es funktioniert also immer nur einer der Ports, niemals beide oder alle drei zusammen.

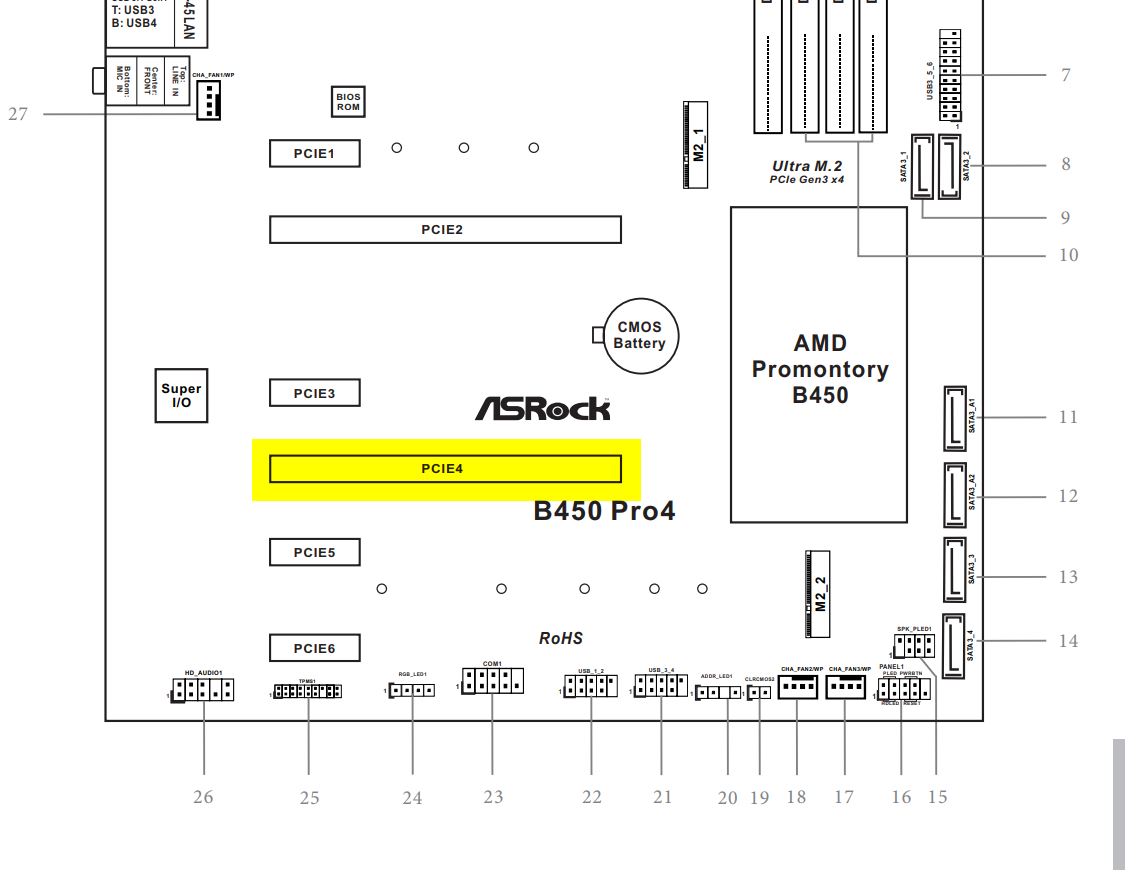

Wenn du in M2_1 etwas einsteckst, dann funktioniert PCIE4 nicht. Das ist der andere untere lange PCIE Anschluss.
Der obere (PCIE2) bleibt erhalten. Dort kannst du die Graka dann nutzen.

Ergänzung (31. Januar 2020)

Um die Frage zu beantworten:
die Kombi funktioniert. SSD in M2_1 und die Graka in PCIE2 und alles wird gut.



[flo36]

Dein B450 Mainboard kann kein PCIe 4.0. Außerdem gehts hier nicht um PCIe 4.0 sondern um den Slot der auf der Platine PCIE4 heißt. Es gibt auch PCIE1-3 und 5,6.



[stoeggich]

Heist für dich einfach die obersten 2 Steckplätze nutzen dann passt alles



[yaegi]

Vielleicht habe ich es auch falsch verstanden

ja hast du, denn...

verfügt die GPU über einen PCIe 4.0-Anschluss

und

PCIE4 will be disabled.

sind zwei verschiedene dinge
das eine ist die elektrische anbindung, das andere der (durchnummerierte) steckplatz auf dem motherboard.



[Enes A.]

Oh okay,

danke an euch alle. Ihr habt mir sehr geholfen und entschuldigt mein Fehlverhalten bezüglich der falschen Kennzeichnungs meines Beitrages. ^^

Ergänzung (31. Januar 2020)
