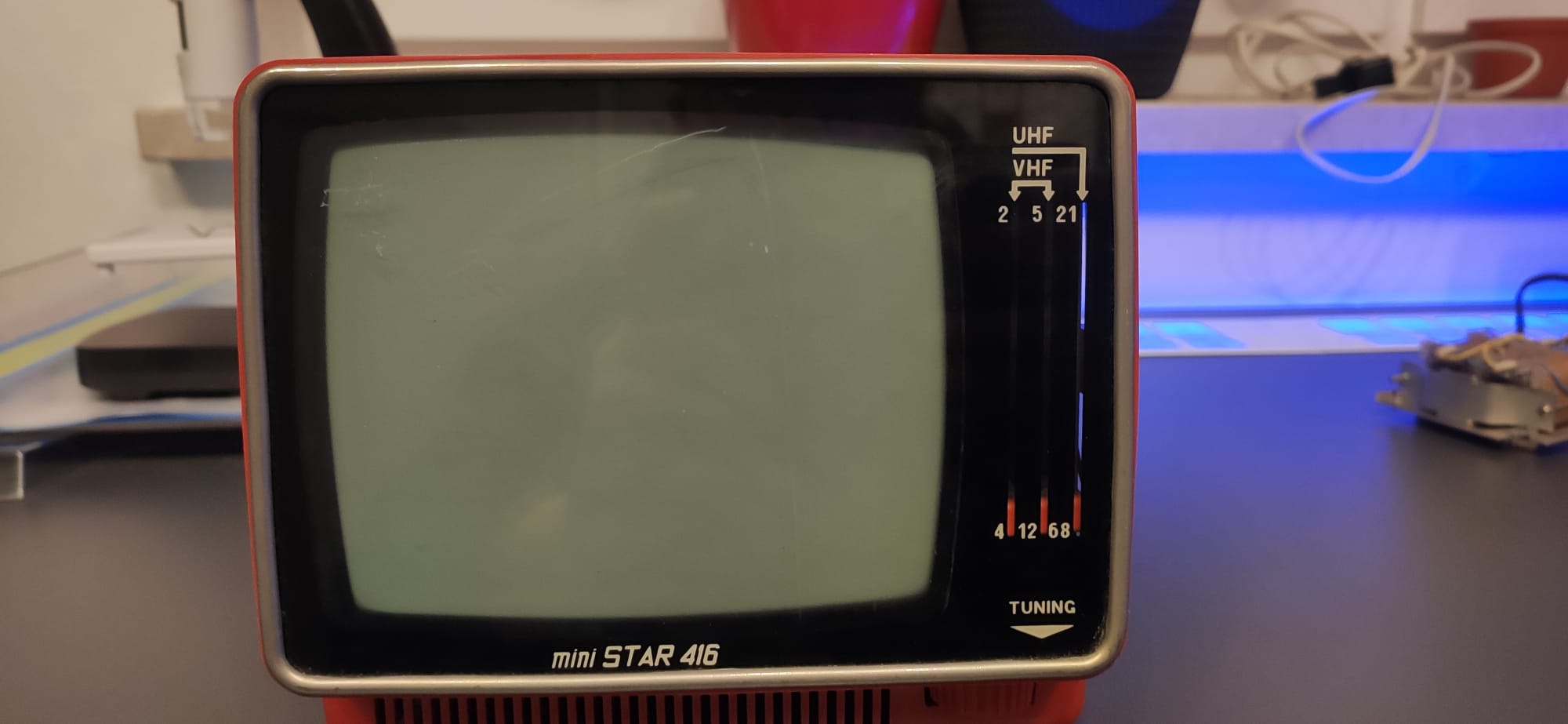

Mini Star 416 Röhrenfernseher beim Kabel kommt kein Strom an.

[Benscholino345]

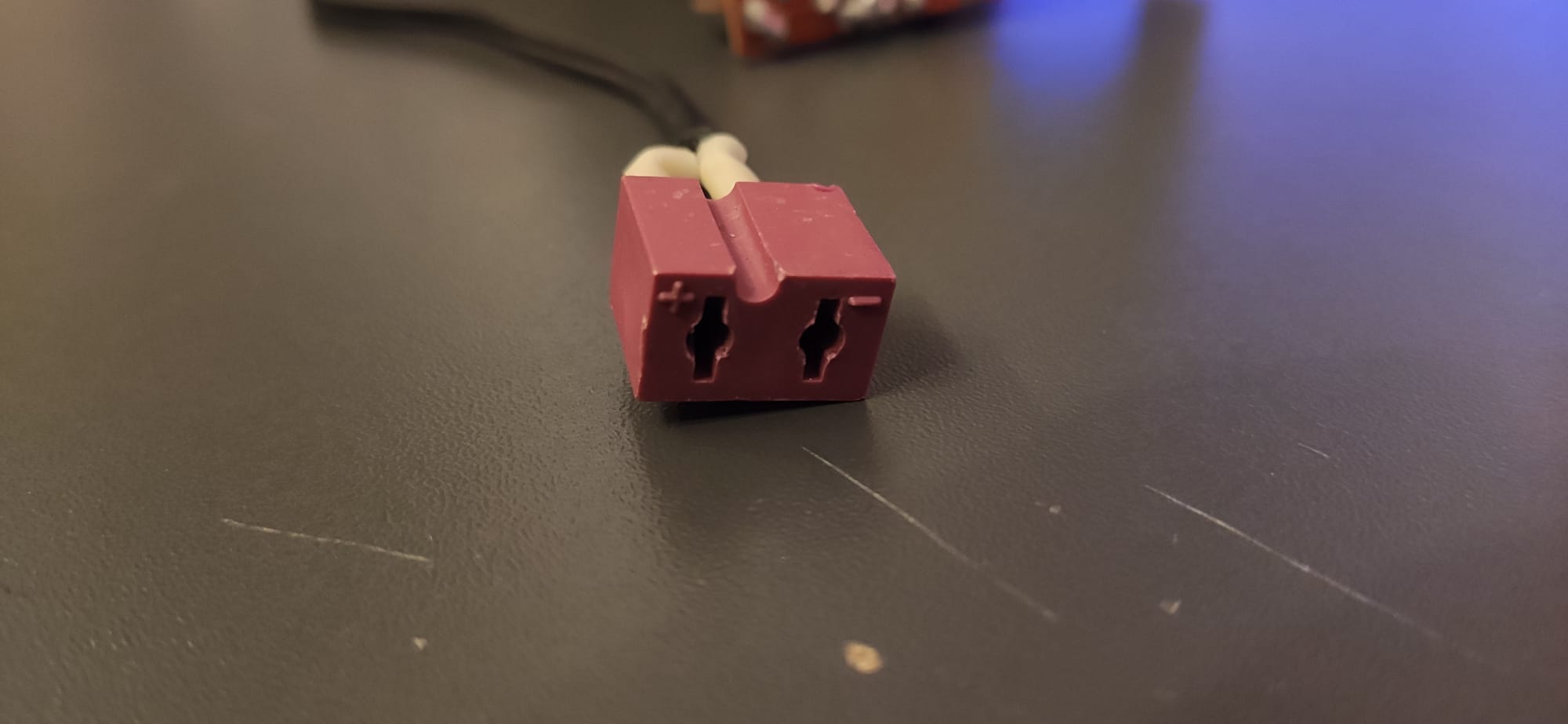

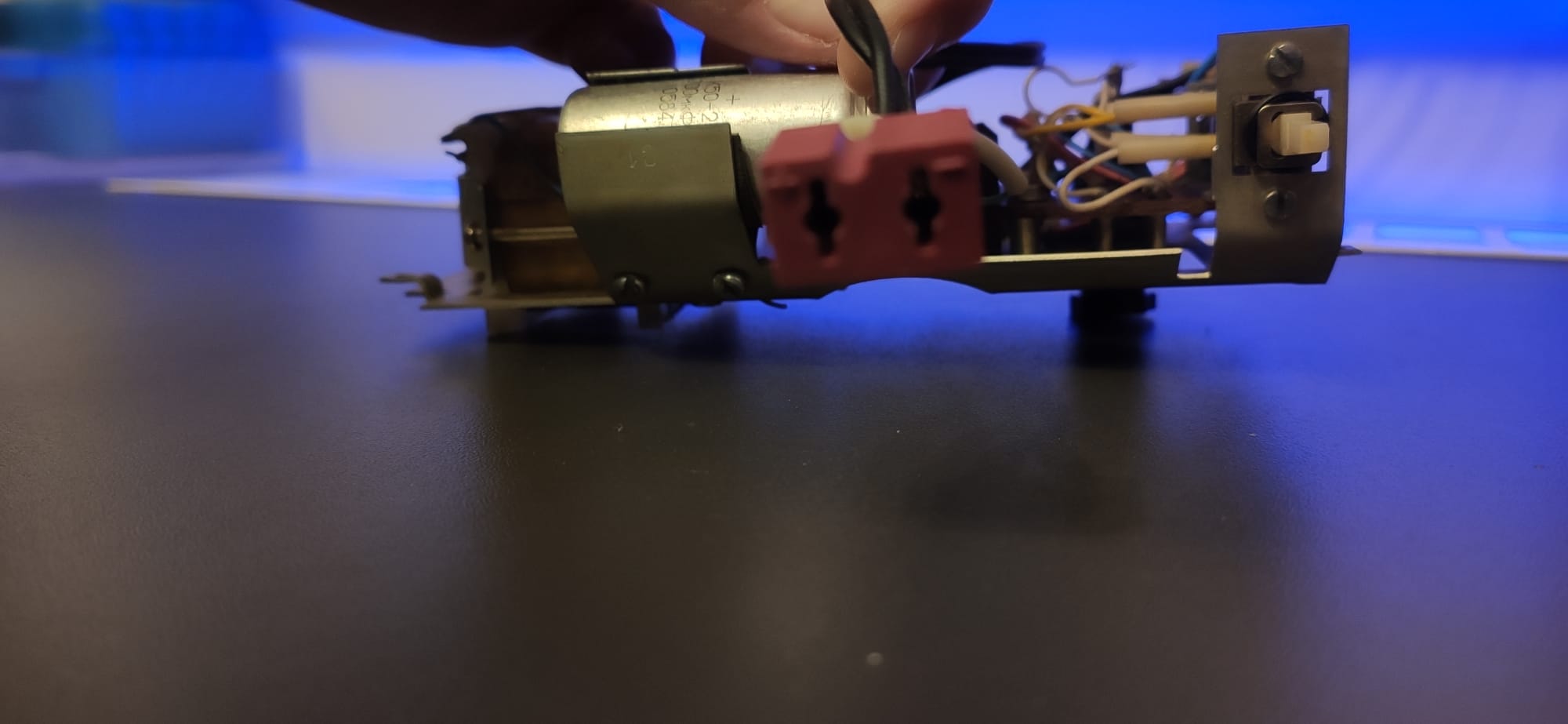

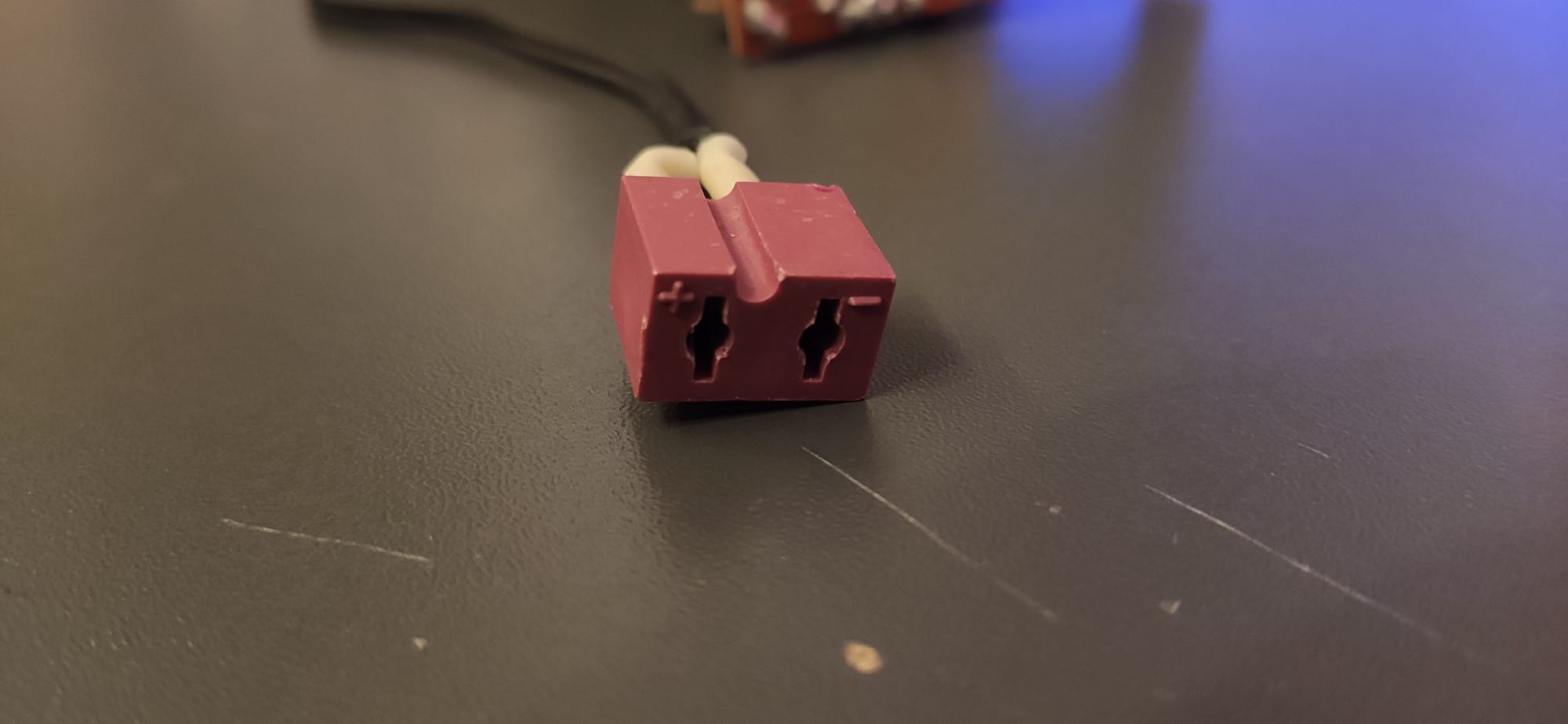

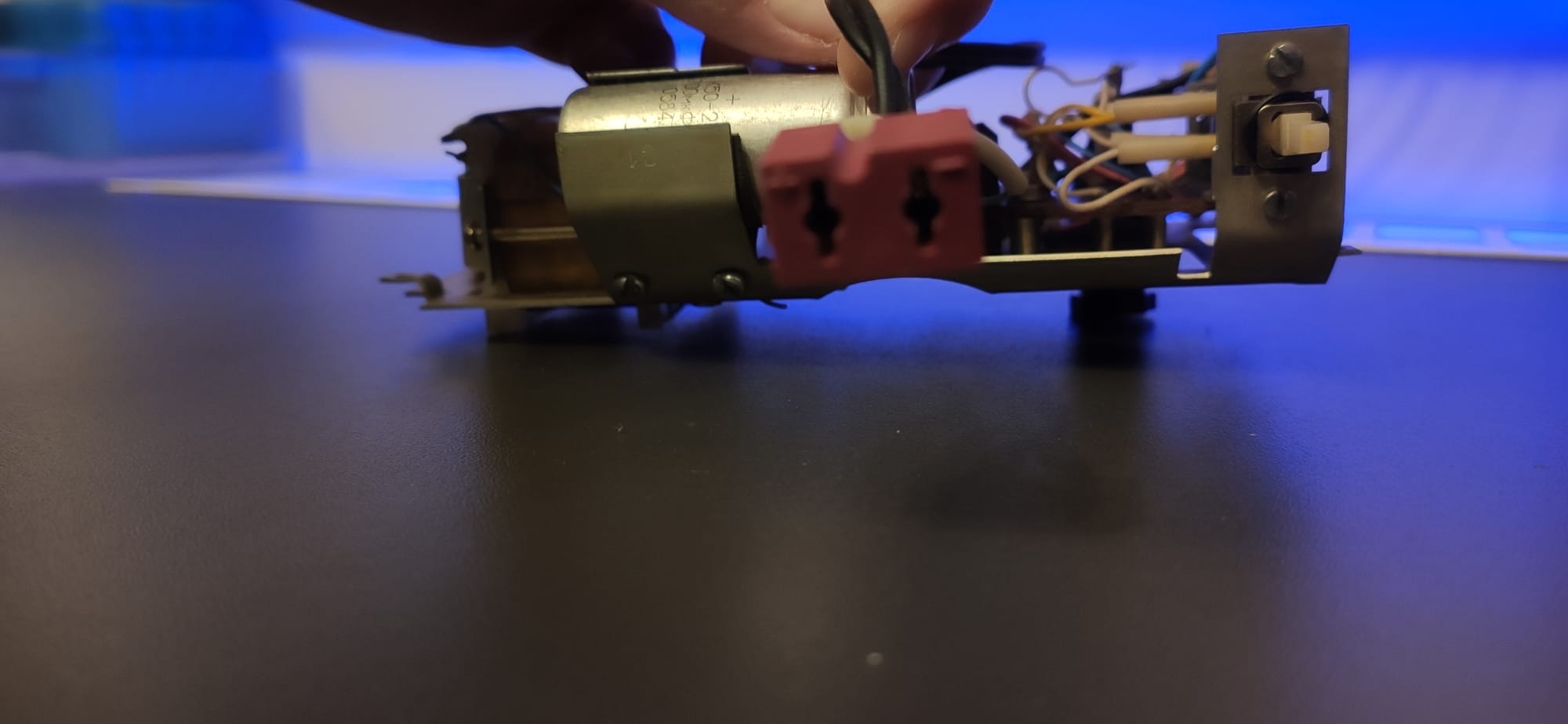

Hi hab bisschen erfahrung mit Löten und Widerstände ausmessen und wollte mich jetzt mal an den Fernseher ran machen und schauen ob ich den wieder zum laufen bekomme. Habe sämtliche Widerstände gemessen und es passt soweit alles. Wenn ich den Strom beim AN AUS Schalter messe ist auch Strom da nur es kommt an dem pinken Kabel das innen zum Fernseher geht kein Strom an. jetzt ist meine Frage kann mir irgendwer dabei helfen den Fehler zu finden oder hat jemand eine Idee.

Foto füge ich bei und hoffe es kann mir jemand helfen.

Danke



[SaxnPaule]

Das Ding lässt sich wohl auch per 12V DC betreiben (Autoadapter). Warum gehst du nicht diesen Weg?

https://commons.wikimedia.org/wiki/Category:Disassembled_Mini_Star_416



[Benscholino345]

Das Ding lässt sich wohl auch per 12V DC betreiben (Autoadapter). Warum gehst du nicht diesen Weg?

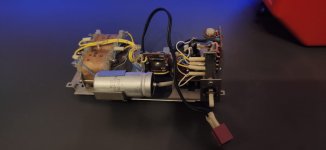

Weil ich keinen habe und das Kabel auf Bild 3 ja keinen Strom ausgibt also würde mir der ganze Adapter nichts helfen aber trotzdem Danke dir



[KnolleJupp]

Hier ist wohl ein Schaltplan:
https://elektrotanya.com/russian_ministar_416_tv_ca1985_sch.pdf/download.html

Das ist ein uralter, russischer S/W-Fernseher...



[SaxnPaule]

Weil ich keinen habe

EIn 12V Netzteil schwirrt doch in jedem Haushalt irgendwo rum.

Ich würde versuchen die ganze AC Technik im Netzteil zu umgehen und nur den 12V Pfad durchmessen.



[mr_andersson]

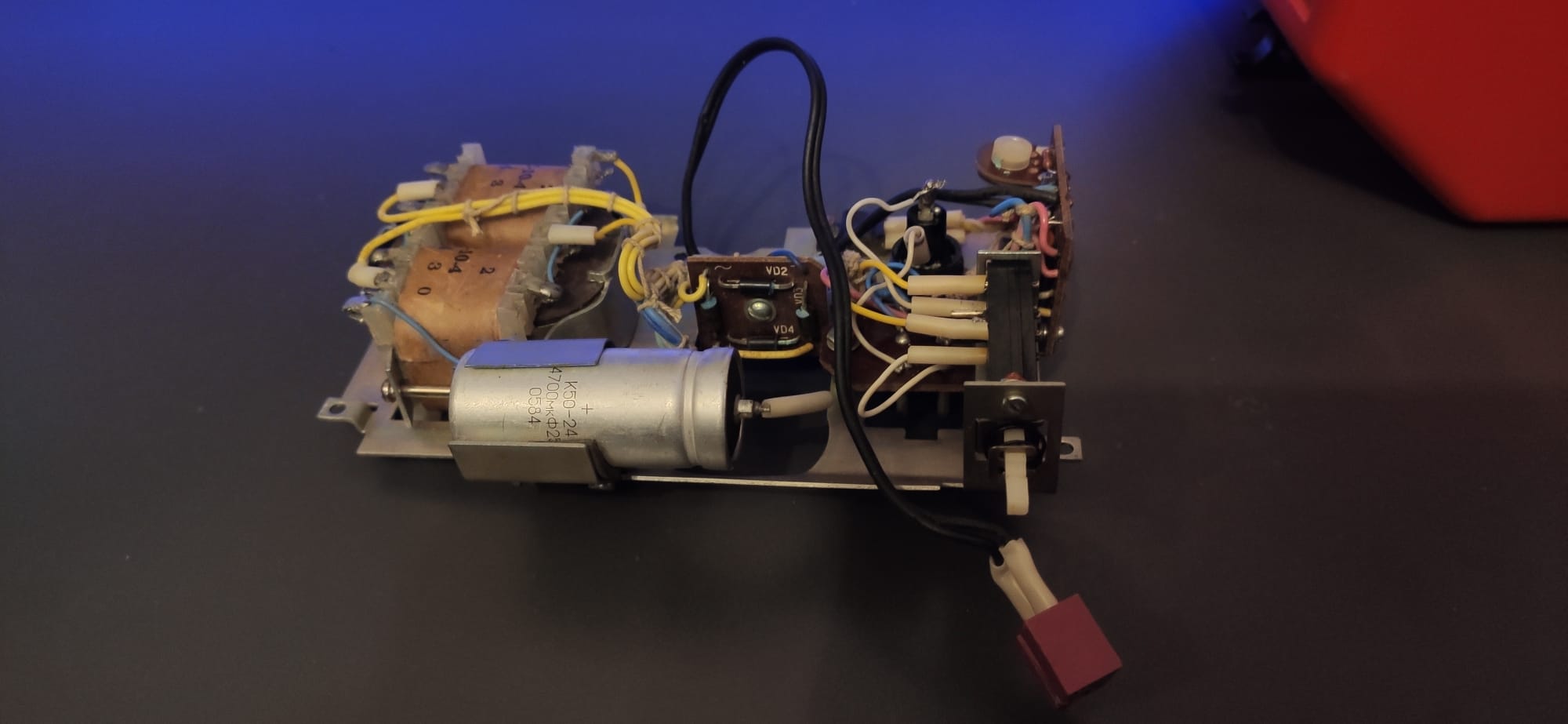

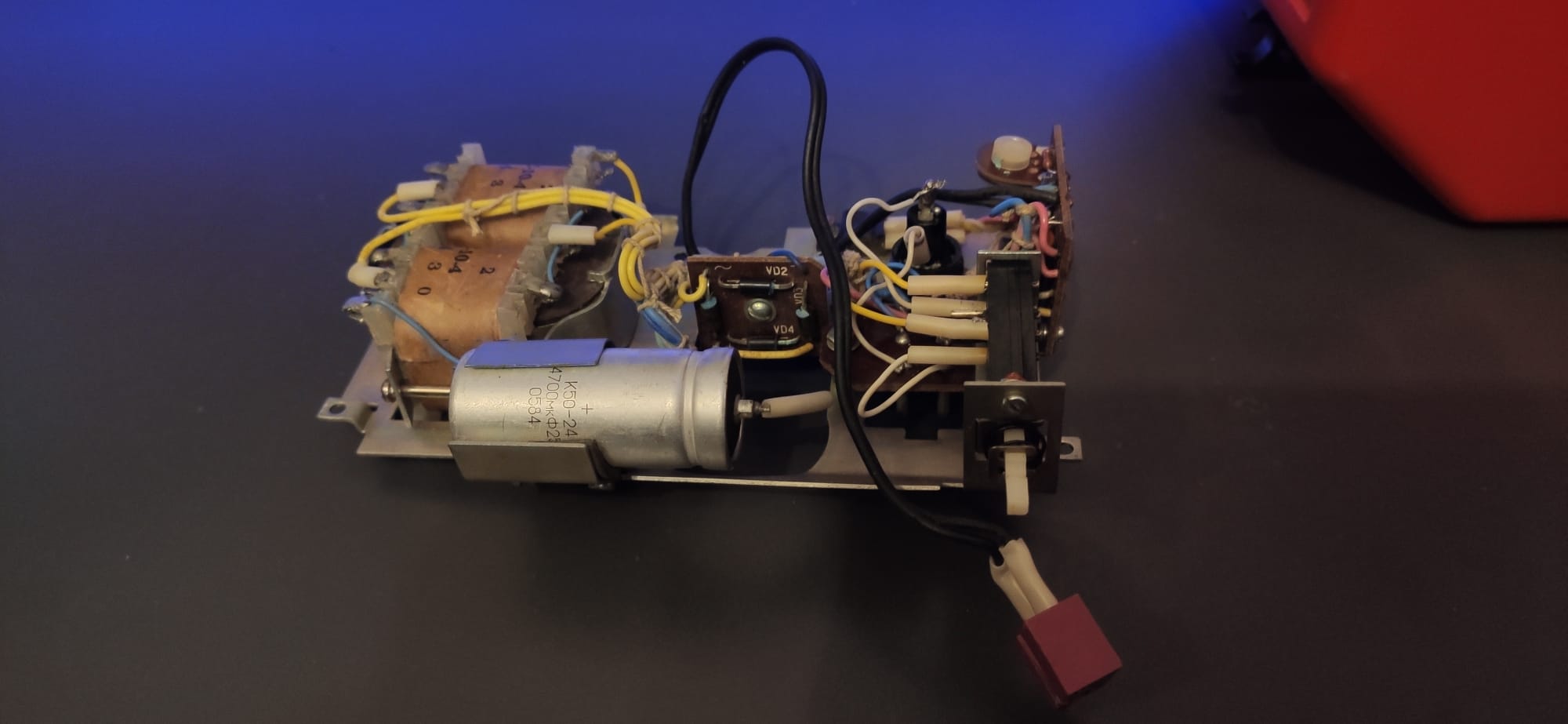

Naja, da sind vier Gleichrichterdioden (Brückengleichrichter) und ein Kondensator. Miss die mal durch.
Die Dioden dürfen logischerweise nur in einer Richtung Durchgang haben bzw. müssen in der falschen Richtung sehr hochohmig sein. Beim Kondensator ist der Widerstand am Anfang gering und steigt dann gegen unendlich, da der Ladestrom am Anfang hoch ist und dann gegen Null läuft. Du kannst das Ding natürlich auch an den Strom anschließen und am Kondensator die Gleichspannung messen und ob diese zumindest kurz gehalten wird



[Gelöschter_User]

Wenn der Fehler nicht auf der Netzteilplatine liegt, solltest du dir noch einen Oszi anschaffen. Was mich etwas wundert, du schreibst Strom messen, obwohl du Spannung meinst. Richtig?
Ganz ehrlich: Lasse die Finger von Reparatur eines Röhrenfernsehers, wenn du dich mit Hochspannung nicht auskennst.



[Merlin352]

Und wenn du das Teil dann zum Laufen gebracht hast... Wirst du nichts empfangen...



[Spock37]

Was machst Du denn mit diesem mittelalterlichen Röntgengerät? Ich hoffe, das Thema Nachwuchs ist bereits durch?



[-=:Cpt.Nemo:=-]

.. Wirst du nichts empfangen...

Außer alte retroKonsolen



[Spock37]

Und wenn du das Teil dann zum Laufen gebracht hast... Wirst du nichts empfangen...

Das kannst Du nicht wissen. Vielleicht läuft ja darauf das russische Militärfernsehen "live", Taktikbesprechungen oder Drohnenbauanleitungsvideos, quasi das Pendant zu Signal oder WhatsApp Video?

So eine Rendite durch's Platinenlöten wird man wohl nie wieder im Leben erzielen...



[SimmiS]

retroKonsolen

Wie möchte man die da anschließen?



[-=:Cpt.Nemo:=-]

Wie... anschließen?

Das war nen Scherz, sry wollte Dich nicht verwirren. Deswegen auch der hier:



[Benscholino345]

Und wenn du das Teil dann zum Laufen gebracht hast... Wirst du nichts empfangen...

Hi Meriln da hast du nicht ganz recht weil es gibt einen Adapter der nennt sich AV to RF da kann ich nämlich meinen Receiver anstecken und Schauen. Trotzdem bedanke ich mich für deinen Kommentar



[DJMadMax]

Adapter der nennt sich AV to RF da kann ich nämlich meinen Receiver anstecken und fersehen

Das kannst du jetzt nicht ernst meinen...



[SimmiS]

AV to RF

selbst wenn es gehen würde, willst du dir Fernsehen in schwarz weiss echt antun?



[Merlin352]

@Benscholino345 Vielleicht kannst du ja auch deinen Computer anschliessen...
