MSI b550 gaming Edge nicht kompatibel mit noctua nh-d15?

[Schlochi]

Hallo,

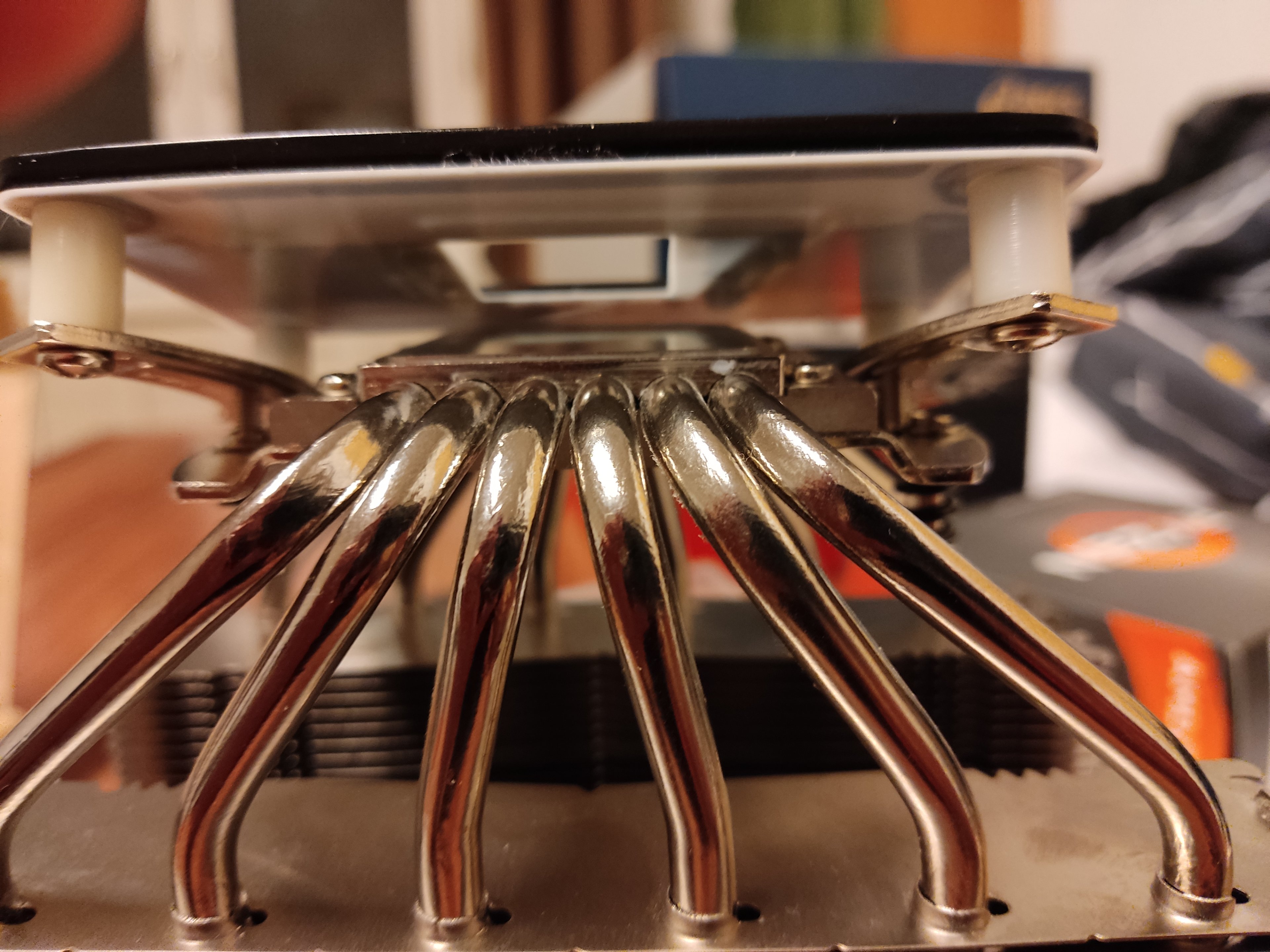

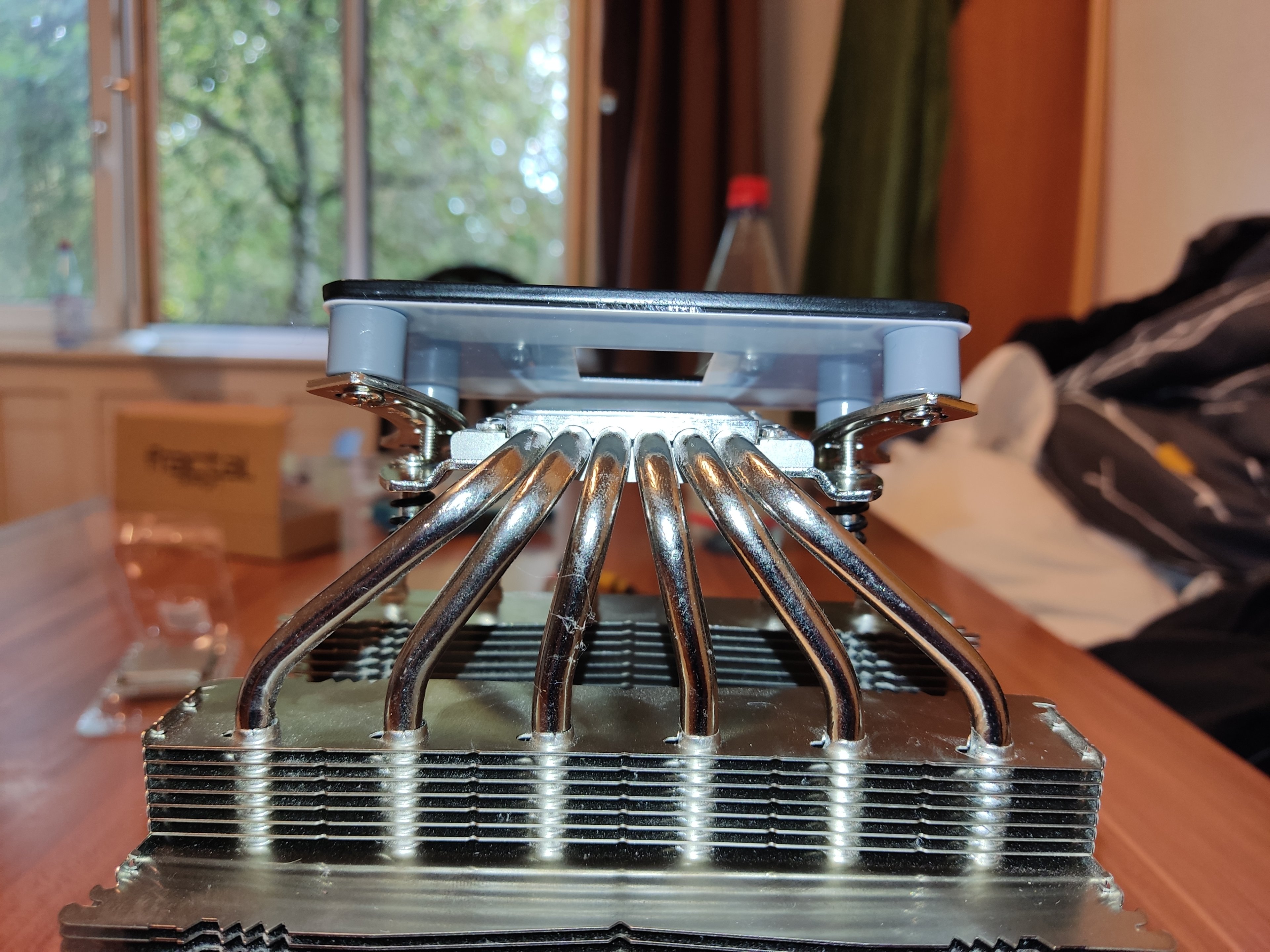

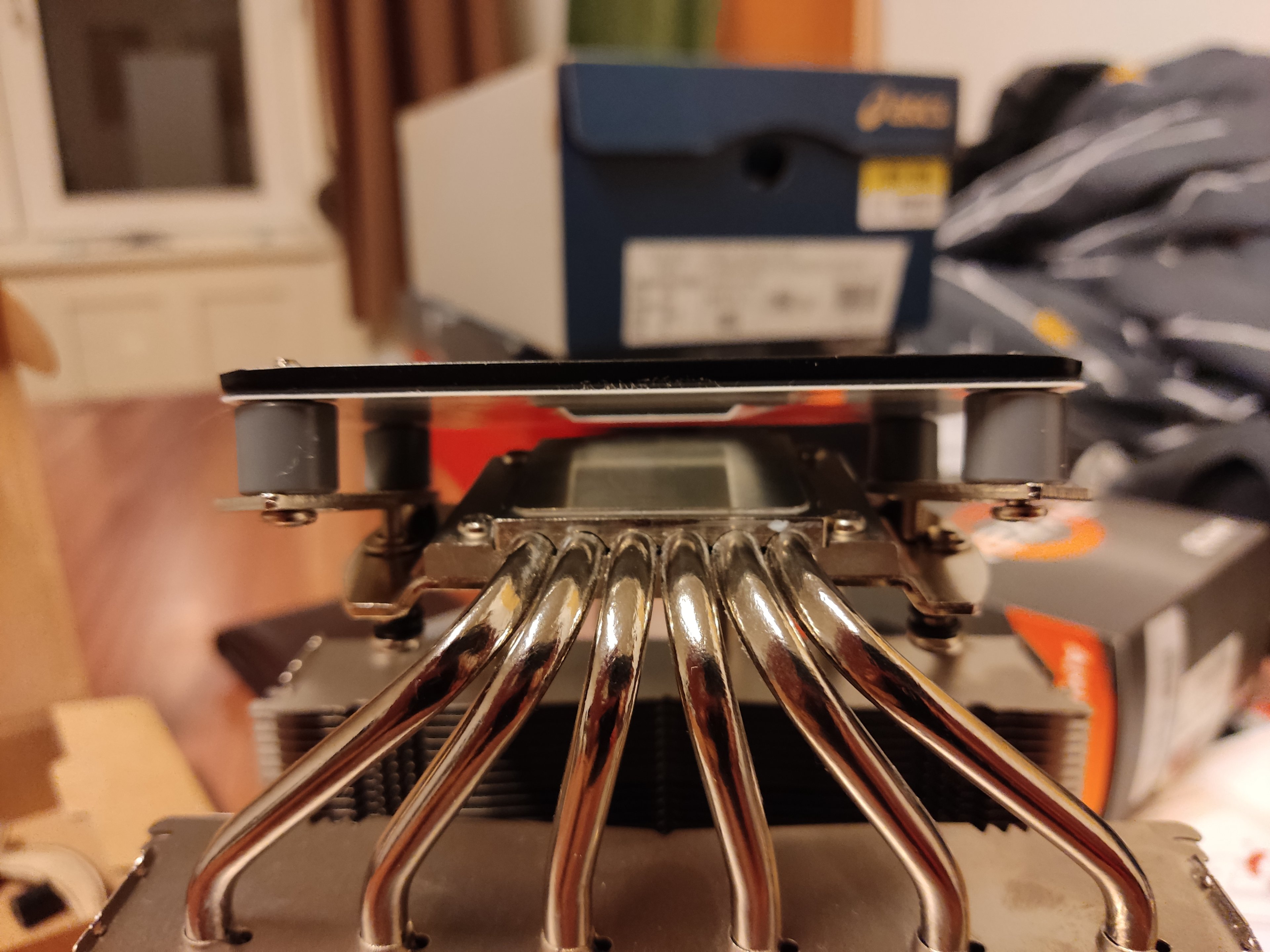

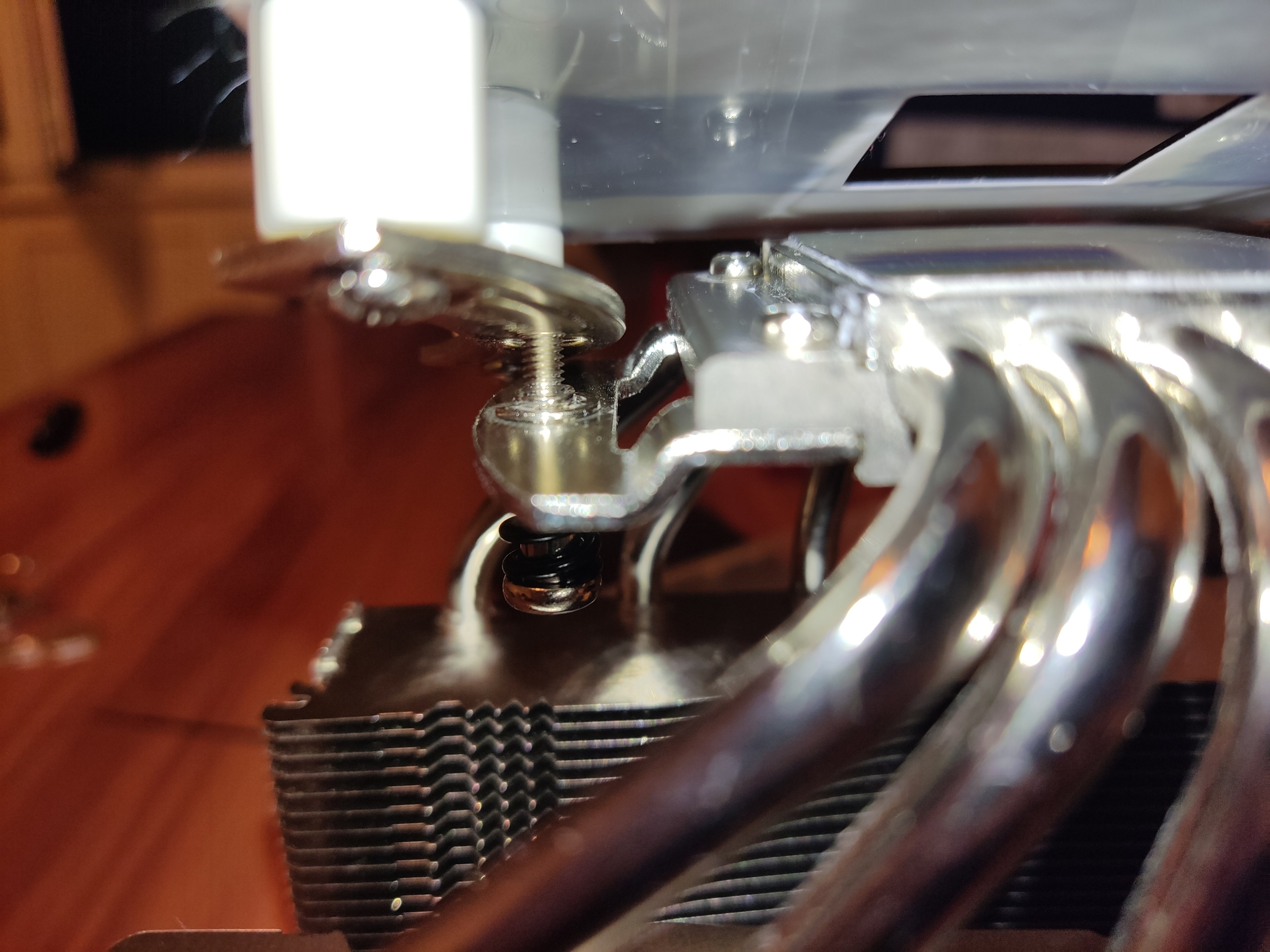

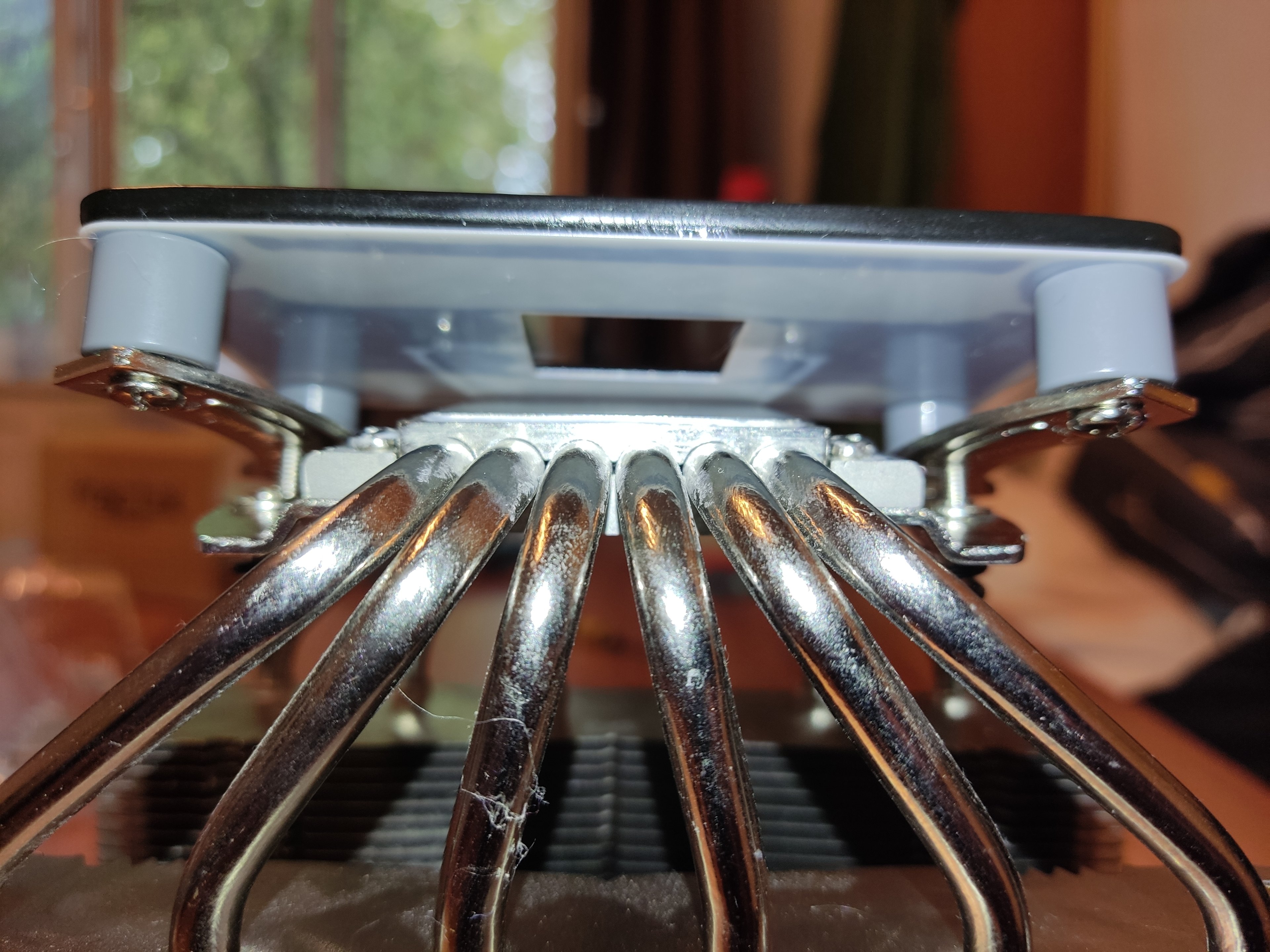

Den Schrauben der Backplate fehlen ein paar Millimeter zum Gewinde des Kühleraufsatz.

Die Bilder sind eindeutig, laut Hersteller sind die beiden Komponenten kompatibel.

Alle anderen Optionen wurden getestet.

Das Metall ist unbeschädigt und nicht verzogen.

Hat jemand eine Idee?

Vielen Dank schonmal



[till69]

MSI b550 gaming Edge nicht kompatibel mit noctua nh-d15

Der D15 ist AM4 kompatibel, wenn man die richtigen Distanzhülsen nimmt



[Deathangel008]

kann es sein dass du die abstandshalter für AM3(+) erwischt hast? hab hier das AM4-montagekit für nen D15 rumliegen und da sind die deutlich dunkler.

edit: hatte hier was falsch verstanden...



[Geisterwolf]

Habe keine AM4 Board da, aber sind die Abstände hoch/runter und links/rechts gleich, sprich passt wenn 90° gedreht?



[Schlochi]

Habe alle Hülsen durchprobiert, die nehmen sich nichts.



[Beefsupreme]

Dann nimm mal die anderen Löcher bei den gebogenen Blechen
Man könnte auch die Anleitung zur Hilfe nehmen, wenn man da nicht selber drauf kommt.



[snaapsnaap]

Da kommt noch die Dicke des Mainboards dazu, und selbst dann wird der Kühler nicht schief sein bzw da bleibt kein Abstand oder was auch immer.

Sobald der Kühler auf der CPU aufliegt, musst du Druck ausüben damit sich die Hülse mit der Feder in die Schraube rein dreht.

Mach einfach nen Test ohne WLP.



[Northstar2710]

@snaapsnaap

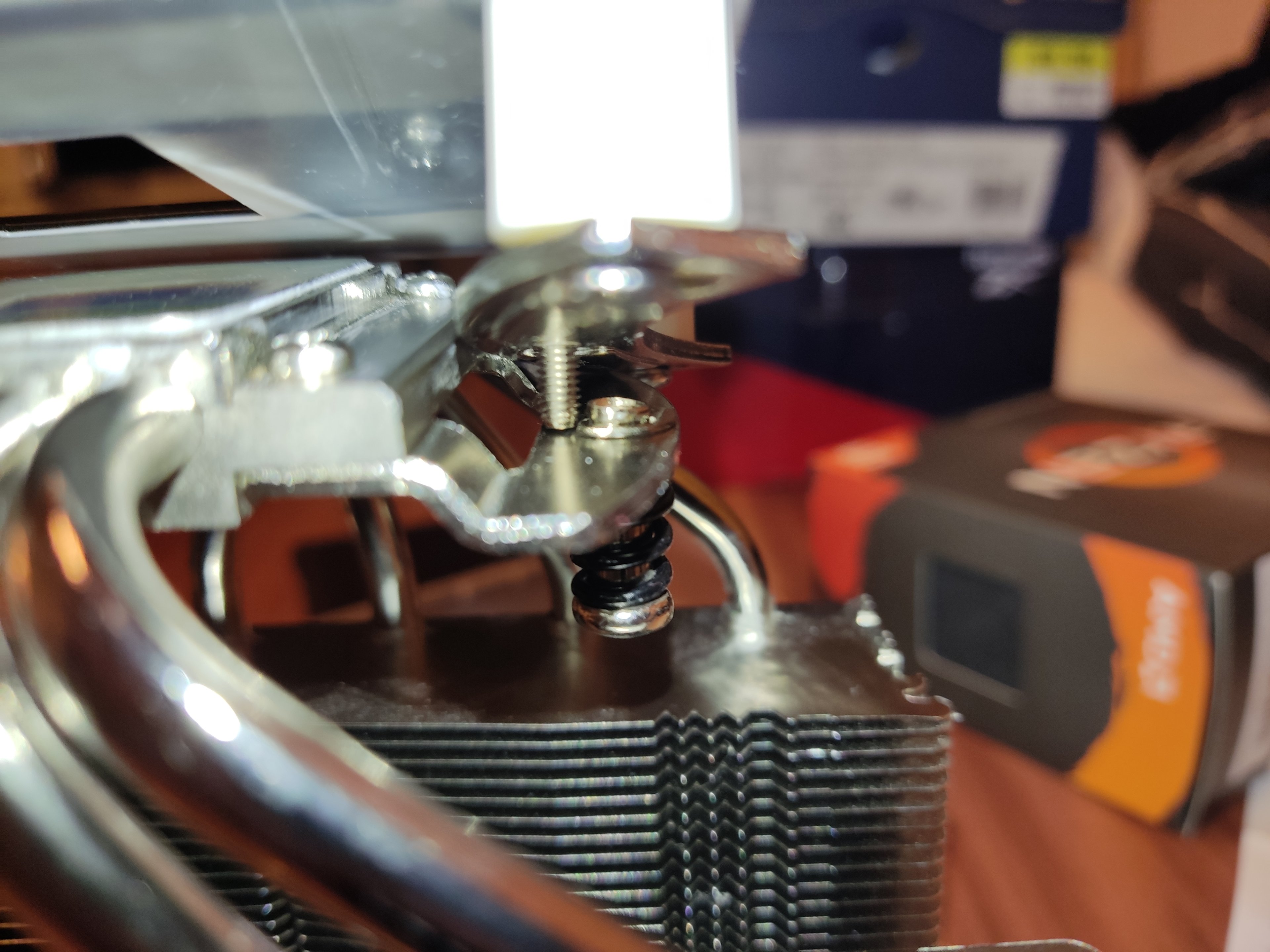

Das ist nicht das Problem, sonder das er den Kühler nicht festschrauben kann da die Schraube nicht exakt unter dem Gewinde wo sie reingeholte passt.



[Jon Dohnson]

Du hast die Montagebrücken verkehrt montiert.Die Biegung muß nach außen.



[Demon_666]

Sicher, dass Du nicht 90 Grad verkehrt bist und die falschen Bleche genommen hast? Die AM4 Bohrungen sind nicht quadratisch...
siehe auch hier:
https://www.computerbase.de/artikel...r-umruest-kits-amd-am4-kompatibilitaet.58018/



[bart0rn]

Hast Du die richitgen Monatebrücken für AMD verwendet?
Lochposition für AM4 berücksichtigt ?

Du hast die Montagebrücken verkehrt montiert.Die Biegung muß nach außen.

Aber nicht bei dem AMB8 - Wir wollen dem TE helfen, und nicht rumraten - Danke Sorry war etwas zu schroff.

Die Monatageplatte (weißes Teil) gehört nicht 90° gedreht ?



[Hauro]

Den Schrauben der Backplate fehlen ein paar Millimeter zum Gewinde des Kühleraufsatz.

Das ist nicht das Problem, sonder das er den Kühler nicht festschrauben kann da die Schraube nicht exakt unter dem Gewinde wo sie reingeholte passt.

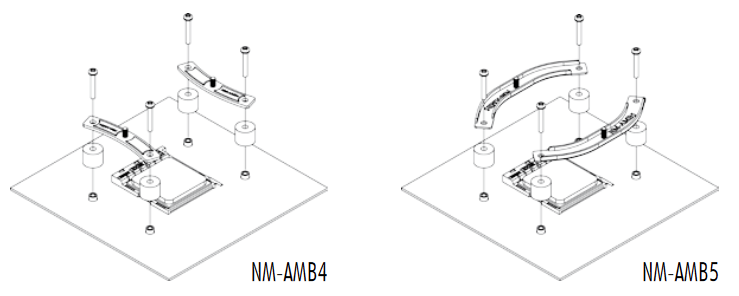

Korrekt, die Montageschienen bestimmen den Abstand zum Sockel.

Welche Montageschienen werden verwendet?

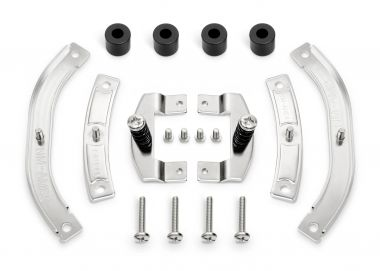

[Quelle: NM-AM4 kit]

Cooler compatibility

...
NH-D14
NH-D14 SE2011
NH-D15
NH-D15S
...

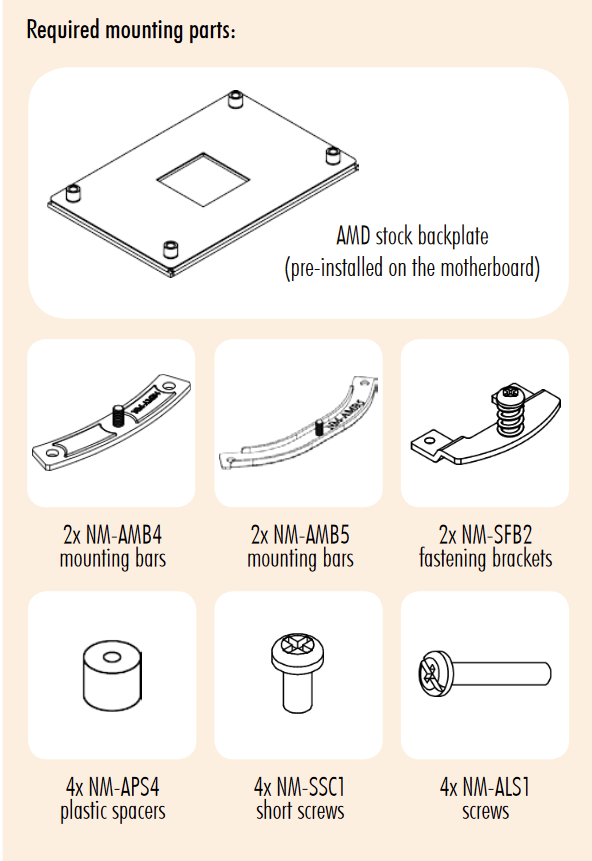

[Quelle: Installation Manual (PDF)]



[till69]

sondern dass er den Kühler nicht festschrauben kann da die Schraube nicht exakt

Doch, das passt wenn man nach Anleitung montiert



[Northstar2710]

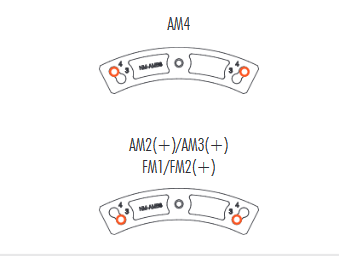

Verwenden Sie das mit „4“ markierte Lochpaar für AM4 und das mit „3“ markierte Lochpaar für AM2(+)/AM3(+)/FM1/FM2(+)

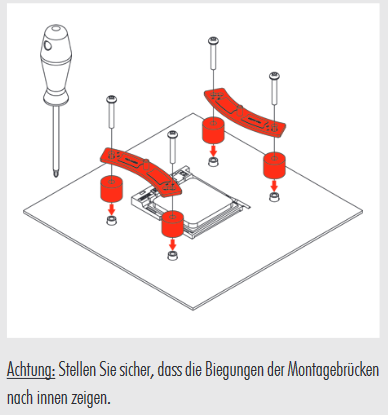

Die biegung muss nach innen für den DH15 für Short Montage Brücke. (Lüfter bläst von forne nach hinten)



[till69]

Die Biegung muß nach außen.

Sicher?



[Jon Dohnson]

@bart0rn :Mein Fehler.Hatte vor kurzem ein Intelsystem mit dem Kühler und den Einbau noch im Kopf.AM4 ist innen.Sorry!



[yxman]

Anleitung lesen hilft...



[Schlochi]

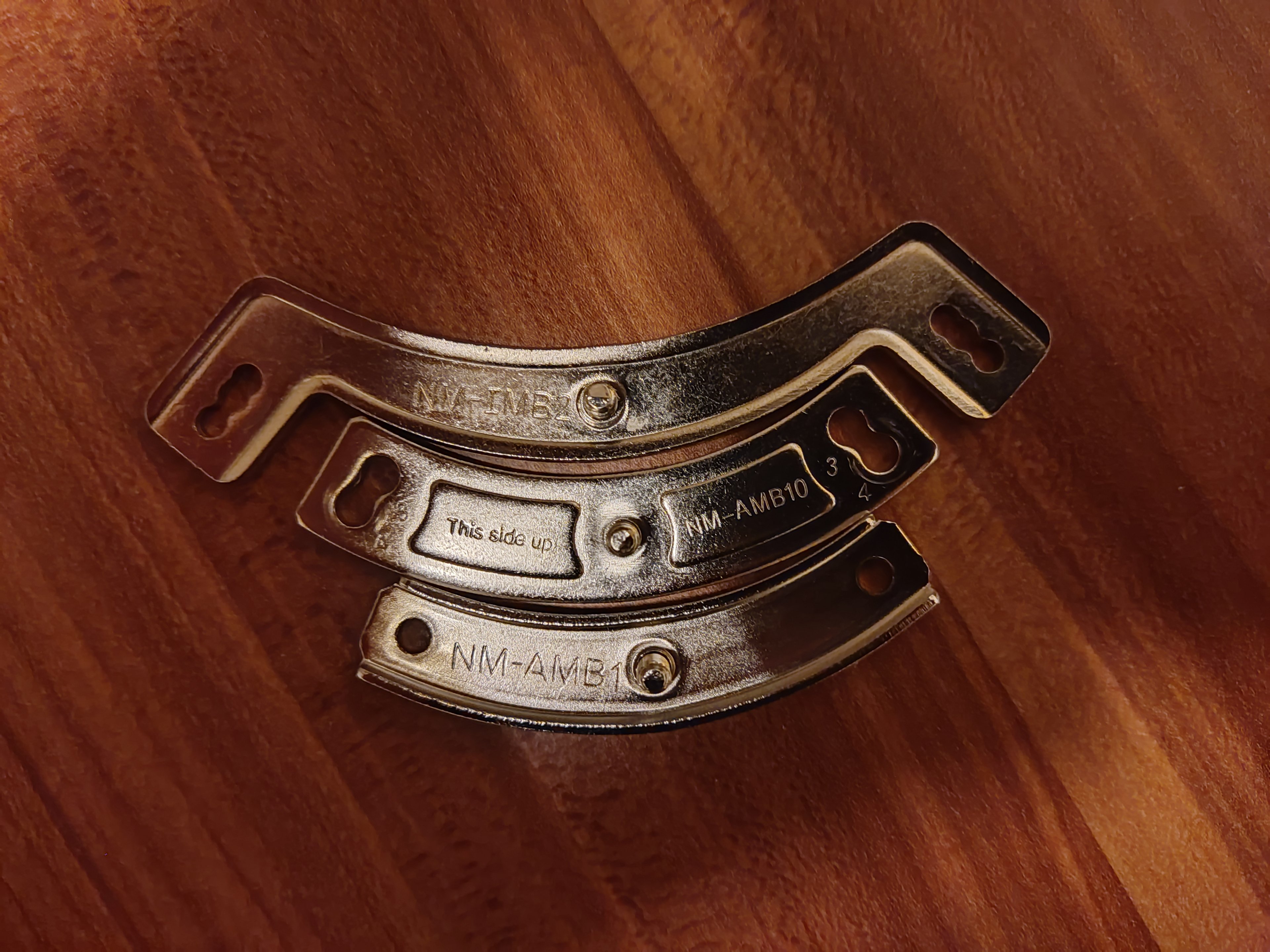

Habe die Anleitung nochmals gecheckt und laut der werden amb8 Montagebrücken auf AM4 verwendet.
Ich habe diese aber nicht, habe den Lüfter via eBay Kleinanzeigen gekauft und werde den Verkäufer Mal anschreiben.
Verwendet habe ich die AMB10, da sollte der 🐰 versteckt sein 😅
Verkäufer hat mir glaubhaft zugesichert, alle Original Teile beigelegt zu Haben.
Danke für all den Input!



[NOTAUS]

Und dabei hat Noctua noch sehr gute Montageanleitungen...

Ergänzung (3. September 2022)

Ach, "gebraucht" gekauft...?

Ergänzung (3. September 2022)

Da fehlt scheinbar die Richtige...



[Hauro]

Verkäufer hat mir glaubhaft zugesichert, alle Original Teile beigelegt zu Haben.

Das kann sein, das AM4 Montage-Kit liegt noch nicht so lange bei. Es bleibt Noctua anzuschreiben

Kostenlose Montage-Upgrades für Noctua

Wir bieten kostenlose Montage-Upgrades für Noctua CPU-Kühler an. Wenn Sie also Ihren Noctua Kühler auf einem neuen Sockel weiterverwenden wollen, senden wir Ihnen gerne gratis ein neues Montage-Kit zu. Für die Bestellung der Montage-Kits sind Kaufbelege (Scan, Photo oder Screenshot der Rechnung) eines Noctua CPU Kühlers sowie dem spezifischen Kit entsprechender Hardware erforderlich.

NM-AM4 Mounting-Kit Macht Noctua CPU Kühler kompatibel zu AMD AM4.

Besitzer von Noctua CPU-Kühlern* können das NM-AM4 Montage-Kit gratis über dieses Formular beziehen. Zur Bestellung sind ein Kaufbeleg (elektronische Version, Scan oder Foto der Rechnung) eines Noctua CPU Kühlers sowie eines Sockel AM4 Mainboards oder einer Sockel AM4 CPU erforderlich.
