Passt ein Ati Silencer 5 auf ein Asus A8N SLI Board mit passivem Zalman Kühlkörper?

[noxon]

Re: Passt ein Ati Silencer 5 auf ein Asus A8N SLI Board mit passivem Zalman Kühlkörper?

Ja. Das habe ich auch schon öffters gelesen, dass jemand den 4'er auf eine XL geschraubt hat, aber alle Karten mit dem 430'er und dem 480'er Chip haben eine leicht abweichende Speicherposition. Man sieht es auch ganz gut auf deinen Bildern. Guck dir mal die beiden Felder oben links genauer an.
Bei dem vorderen Kühler ist es ja auch gar nicht mal so schlimm, aber wenn die Mulden auf der Rückseite nicht genau passen ist das nicht gerade optimal.

Ich würde daher von einem 4'er abraten und lieber auf den 5'er warten. Den haben sie ja nicht umsonst im Angebot



[wombelbeere]

Tatsächlich, hast recht. Na ja, war wohl das Warten, das mich blind gemacht hat.
Dann fehlt mir nur noch die Grafikkarte selber . Bei uns in der Schweiz ist nämlich fast keine PCI-Express-Karte zu bekommen, ausser die zu tausenden lagernden X300-X700er, die wahrscheinlich sowieso niemand kauft.
Shops die Monate vor einer möglichen Lieferung die Ware auflisten, gehören bestraft.



[fallout33]

Hat jemand von euch ein A8N-SLI + Zalman CNPS7000B + Zalman ZM47J + Geforce 6600GT mit einem anderen VGA-Kühler als dem Original in Verwendung?

Wenn ja, welchen, hat die Montage ohne Zurechtstutzen von anderen Komponenten gut geklappt und gibt's davon vielleicht auch ein paar Fotos?



@Ralf B.:
Auf welcher Grafikkarte ist der Zalman VF-700 bei dem von dir geposteten Bild montiert?



[edit]

Ich habe mittlerweile eine hilfreichen Thread im anandtech-Forum gefunden.

I'm using a A8N SLI DELUXE motherboard with a NB47J Northbridge heatsink mounted. Futhermore i'm using a VF700CU on my ASUS Geforce EN6600GT without modifying any of the fins on the VF700CU or the NB47J - There are more than 5mm space between them.

http://img.photobucket.com/albums/v711/ptr-tool/151_5173.jpg
http://img.photobucket.com/albums/v711/ptr-tool/151_5172.jpg
http://img.photobucket.com/albums/v711/ptr-tool/151_5170.jpg
http://img.photobucket.com/albums/v711/ptr-tool/151_5168.jpg

Great noiseless combination

Thanks for all the tips!!!

I'm using the VF700 in silent mode (5V) and the 6600GT core is still 7 degrees lower than with the stock cooler

I can't barely heat my machine anymore - Only thing to change now is my Cheiftec PSU

It worked out fine. Right now the heat pipes touch the NB47-J but all it takes is a little piece of string or dental floss to suspend the card up a little bit to give it a little gap. I'll post pics tomorrow. Overall this thing is flying with an XP-120, NB47-J and ZM80-D all installed today.

EDIT: One thing I have to say is that SLI doesn't seem to be a possibility with this setup though. You could probably put a ZM-80D on the top card and a VF700 on the bottom card because if you put the ZM80-D on bottom card the heat pipes will obstruct the NB47-J. However it looked like it would clear an NB32 though. Right now I get 40C temps on the MB reading (whatever that is supposed to be since there is speculation whether that number in Asus Probe represents the NB).

http://homepages.nyu.edu/~sr1329/IMG_0634.JPG
http://homepages.nyu.edu/~sr1329/IMG_0635.JPG
http://homepages.nyu.edu/~sr1329/IMG_0644.JPG
http://homepages.nyu.edu/~sr1329/IMG_0650.JPG
http://homepages.nyu.edu/~sr1329/IMG_0651.JPG
http://homepages.nyu.edu/~sr1329/IMG_0652.JPG
http://homepages.nyu.edu/~sr1329/IMG_0653.JPG
http://homepages.nyu.edu/~sr1329/IMG_0655.JPG
http://homepages.nyu.edu/~sr1329/IMG_0656.JPG
http://homepages.nyu.edu/~sr1329/IMG_0657.JPG
http://homepages.nyu.edu/~sr1329/IMG_0658.JPG
http://homepages.nyu.edu/~sr1329/IMG_0659.JPG
http://homepages.nyu.edu/~sr1329/IMG_0661.JPG
http://homepages.nyu.edu/~sr1329/IMG_0663.JPG

sxr7171 - Thanks for the pics!

I have a suggestion if you still have it apart. From the look of Pic7, the lower heat pipe easily clears the top of the lower pins. You simply need to turn the NB47J 90 deg clockwise to have it not touch at all - the same config as mine (less the skew).

Hey Skinner, I ended up doing it!

I actually ended up changing the direction of the heatsink and it looks a lot better. They are almost miles away compared to how the heatpipes and the NB47 were before. It was a bit a work actually but ultimately worth it in the end. I have no touching of heatpipe and heatsink and, my MB temps (in ASUS probe) are better by 5-6C thanks in part to replacing the Zalman paste with AS5 and the better airflow. I also redid my wiring and altogether the better airflow in my case due to better wire routing and changing the direction of the heatsink has reduced my CPU temps by about 1C (idle and load) also. It was a win-win change.

http://homepages.nyu.edu/~sr1329/IMG_0679.JPG
http://homepages.nyu.edu/~sr1329/IMG_0682.JPG
http://homepages.nyu.edu/~sr1329/IMG_0683.JPG
http://homepages.nyu.edu/~sr1329/IMG_0698.JPG


EDIT: I forgot the best difference! My VGA temp doesn't even go above 60C anymore! It used to go up to 78C in a matter of seconds when a 3D program (http://www.daionet.gr.jp/~masa/rthdribl/) was launched. My VGA overclock has gotten better and I while I used to see some artifacting on higher overclocks I don't anymore. This is much better!

One other thing as an aside the actual NB47 is hotter to the touch now and that's actually a good thing as it means the heatsink is actually working (removing heat from the chip).

I'm using a NB47J and a VF700 too but had to mount the VF700 a little different from Zalman's instruction. Fortunately my 6800GT has 4 mounting holes.

http://home.comcast.net/~hwan-td/SYS3.JPG

http://home.comcast.net/~hwan-td/SYS4.JPG

Es schaut also so aus, als würden der Zalman VF-700 und extrem knapp die Zalman ZM80D draufpassen.

Ein Typ im Forum hat auch eine 6800 bei der er die VF-700 einfach um 90 Grad gegen den Uhrzeigersinn montiert hat.
Auf der Galaxy 6600GT gibt es insgesamt 6 Löcher: 4 bilden ein kleines Quadrat, 2 befinden auf der Verlängerung der Diagonale dieses kleinen Quadrats (und auf diesen 2 ist der Original-Kühler montiert.

Kann man also die VF-700 auf der Galaxy 6600GT verdreht montieren ?


Ein anderer schreibt:

My card only have have 2 mountings holes because it is a 6600

Gibt's da also unterschiede zwischen den 6600gts bezüglich der Anzahl der Mounting Holes?



[/edit]



[stummerwinter]

Schaut mal hier: Silencer 5



[Waterjoe]

Re: Passt ein Ati Silencer 5 auf ein Asus A8N SLI Board mit passivem Zalman Kühlkörper?

Salut,

mal eine andere Möglichkeit:

wie sieht es mit dem GlacialTech NorthPole 1000 aus ??
ich habe eine X 800 XL und da stellt sich doch die frage, ob die mit dem GlacialTech NorthPole 1000 und dem Zalman nb-47er zusammenpasst ??

habe ich des eigentlich richtig verstanden, dass der 700er von Zalman nun passt ?
die D- Heatpipe passt wohl net..... man ist des nervig, könnte ich mit meinem ST-11 mit SX1 im boden schön kühlen........



[fallout33]

... wie sieht es mit dem GlacialTech NorthPole 1000 aus ??
ich habe eine X 800 XL und da stellt sich doch die frage, ob die mit dem GlacialTech NorthPole 1000 und dem Zalman nb-47er zusammenpasst ...

Schaut interessant aus und scheint nicht so exorbitant groß zu sein wie die ZM80.

Auf tweakers4u gibt's ein Review zu dem VGA-Kühler (unabhänging von unserem Problem).

Leider ist die GlacialTech NorthPole 1000 aber nicht auf geizhals gelistet ...

... habe ich des eigentlich richtig verstanden, dass der 700er von Zalman nun passt ? ...

Bei dem Typen, der die VF-700 auf einer, wie er selbst schreibt, ASUS Geforce EN6600GT betreibt, scheint die Montage ohne Modifikationen funktioniert zu haben (siehe die Zitate und Bilder die ich rausgesucht habe). Das heißt aber noch lange nicht, dass es auf jeder 6600GT PCI-E funktionieren muss - oder haben die alle exakt das gleiche Layout was die Position der GPU betrifft?

... die D- Heatpipe passt wohl net..... man ist des nervig, könnte ich mit meinem ST-11 mit SX1 im boden schön kühlen ...

(Sicher) nicht passen stimmt nicht, extrem knapp bis vielleicht scheint es eher zu treffen.

Ich bin selber noch am Überlegen welches von beiden ich nehmen soll.
Ich denke es wird den Aufwand nicht wert sein, sich eine ZM80D anzutun, denn die Montage allein ist schon umständlich und dann erst bei dem A8N-SLI ...



[Waterjoe]

Re: Passt ein Ati Silencer 5 auf ein Asus A8N SLI Board mit passivem Zalman Kühlkörper?

Dann werde ich mal den GlacialTech NorthPole 1000 auf meine X 800 XL setzen und schauen ob es passt. soll ja sehr kompatibel und unschlagbar leise sein.

ich werden posten wenn es neue news gibt...

den mini lüfter aus taiwan kommt sicher nimma aufs board....

ach ürbigens:

ich habe diesbezüglich kontakt aufgenommen mit asus mit folgenden Ergebnis:

Original Post:
"Bezüglich des lauten Lüfters haben wir die Info schon den Entwicklern in Taiwan weitergegeben und warten auf eine Lösung.

Bezüglich des Ersetzen des Chipsatzlüfters gilt Folgendes :

Sie dürfen prinzipiell den Lüfter entfernen und durch einen 3rd Party Kühler ersetzen. Den Original Kühler sollten Sie aber behalten um Ihn im Reparaturfall wieder aufsetzen zu können.

Wird das Board beim Entfernen bzw. Installation des neuen Kühlers beschädigt erlischt die Garantie. Ebenso wenn durch den 3rd Party Kühler aufgrund z.B. mangelnder Kühlleistung eine Beschädigung auftritt, ist die Herstellergarantie erloschen."


Das Hört sich ja schon mal gut an



[fallout33]

Dann werde ich mal den GlacialTech NorthPole 1000 auf meine X 800 XL setzen und schauen ob es passt. soll ja sehr kompatibel und unschlagbar leise sein.

ich werden posten wenn es neue news gibt ...

Das wäre super!

... ich habe diesbezüglich kontakt aufgenommen mit asus mit folgenden Ergebnis ...

Green Mamba war schneller
https://www.computerbase.de/forum/threads/probs-mit-asus-a8n-sli-deluxe.112293/#post-1089128

Ich habe gerade mal mit der Asus-Hotline telefoniert. Dort wurde mir geraten den Nerv-Lüfter abzunehmen und durch einen Zalman ZM-NB47J auszutauschen. Der wäre bestens dafür geeignet. Man sollte aber schon ein wenig Airflow im Gehäuse haben. Die Garantie ginge aber dabei verloren.
Ich sagte: "Wenn was anderes auf dem Mainboard kaputt gehen würde, dann könnte ich den passiven ja wieder gegen den orig. austauschen und einsenden. "
Hotline: "Aber natürlich, das wird sowieso nicht überprüft, ich würde das genauso machen."
Coole Hotline, muss ich schon sagen.



[Waterjoe]

Re: Passt ein Ati Silencer 5 auf ein Asus A8N SLI Board mit passivem Zalman Kühlkörper?

Ok, news aus dem silent lager,

ich konnte keinen GlacialTech NorthPole 1000 besorgen, nun schnurrt ein Zalman V 700 aus Vollkupfer auf meiner X 800 XL. Absolut perfekt das Teil.
Leider ein kleiner Fehler.
4 Lamellen an der Seite des Zalman NB-47 werden gequetscht. ich werden schauen wie sich das auf die Kühlung auswirkt. Was denkt Ihr ??

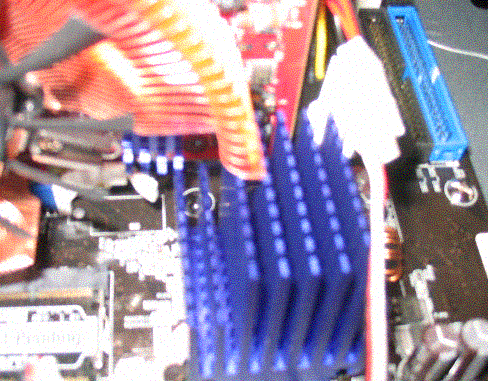

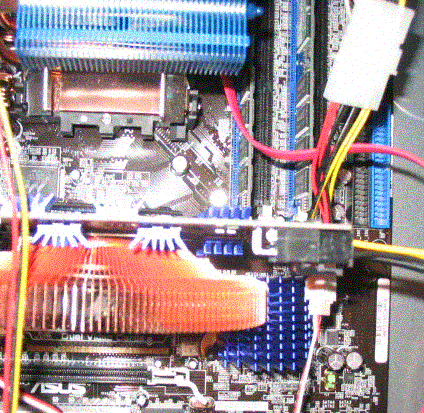

Siehe Bilder: sorry, die bilder sind beschissen



[fallout33]

... nun schnurrt ein Zalman V 700 aus Vollkupfer auf meiner X 800 XL ...

Gute Neuigkeiten!

Ist es nicht möglich den Kühler um 90 Grad gegen den Uhrzeigersinn gedreht zu montieren (von den Bohrungen auf der Platine her)?



[fallout33]

Es gibt wieder Infos zu dem Thema:

Die Kombination Zalman VF700 + ZM-NB47J + A8N-SLI + Galaxy 6600GT PCI-E passt laut Zalman-Support zusammen.

http://www.zalman.co.kr/mboard/mboa...search_word=&order_c=bd_idx_num&order_da=desc
http://www.zalman.co.kr/mboard/mboa...search_word=&order_c=bd_idx_num&order_da=desc



[Ralf B.]

Das hätte ich dir schon längst bestätigen können.
Siehe Bild:



[fallout33]

... Das hätte ich dir schon längst bestätigen können.
Siehe Bild ...

Das Bild habe ich vorher schon gesehen.
Dass in dem Rechner eine 6600GT der Firma Galaxy eingebaut ist, habe ich aber nirgendwo gelesen.



[Ralf B.]

Sofern es sich nicht um MSI oder ASUS Grafikkarten handelt, kannst du davon ausgehen, daß alle Karten nach dem Referenz-Layout gefertigt sind.



[Nuegs]

Re: Passt ein Ati Silencer 5 auf ein Asus A8N SLI Board mit passivem Zalman Kühlkörper?

Hallo Leute

Das Bild oben ist mein System. Ich habe eine Asus 6600GT (PCI-E) mit dem Vf700-Cu drin. Passt sehr gut und hat sogar noch etwas Luft zum Zalman NB-Kühler. Ich hatte im vorherigen Rechner einen Arctic auf meiner 9800Pro. Würd ich nicht mehr kaufen! Das Ding ist von der Qualität her einfach nicht der Hammer und eher mühsam zu montieren. Der Zalman Vf 700-cu ist absolut empfehlenswert und es gibt weniger Probleme mit dem Einbau oder zu wenig Platz als mit dem Arctic!

Temperaturen der 6600GT:

Idle: 42 Grad
Last: 52 Grad (nach ca. 3 Stunden CS:S zocken)

Ach ja, der Vf700-Cu läuft bei mir auf 7V und ist nicht hörbar. Man könnte ihn auch auf 12V stellen um mehr Kühlleistung zu haben. Mir reicht's aber vollkommen.

Gruss,

Nuegs



[fallout33]

Sofern es sich nicht um MSI oder ASUS Grafikkarten handelt, kannst du davon ausgehen, daß alle Karten nach dem Referenz-Layout gefertigt sind.

Da mir nichts über die Unterschiede / Gemeinsamkeiten bezüglich des Layouts der 6600GT PCI-E von den verschiedenen Herstellern bekannt war, habe ich eben nochmal direkt bei Zalman nachgefragt.



[groksta]

Re: Passt ein Ati Silencer 5 auf ein Asus A8N SLI Board mit passivem Zalman Kühlkörper?

Moin Leuts

eher zufällig bin ich auf diesen thread gekommen. Umso erschreckender sind eure Erkenntnise / Erfahrungen mit dem NB-Lüfterproblem beim A8N Sli Deluxe.

Ich selbst habe mir das ASUS-board bestellt mit dem Wissen das der NB-Lüfter nicht der leiseste ist. Im Hinterkopf immer den Gedanken, ihn bei Bedarf auszuwechseln . Gleichzeitig habe ich mir eine X800 XL (club 3D) bestellt und um meinen Ohren etwas Gutes zu tun den Silencer5 gleich mit dazu. Deswegen tun sich mir nun folgende Fragen auf:

1. Passt der Silencer 5 auf der x800 xl über den orig. NB-Lüfter des A8N SLI Deluxe?
2. Gibt es einen anderen, leiseren NB-Lüfter zum nachüsten, der dennoch kompatibel mit dem Silencer 5 ist?
3. Wenn ich z.B. den hier angepriesenen vf700 anstatt des silencers nutzen wollen würde, ist dieser kompatibel zu einer pcie x800xl-Karte? Aus den Kompatibilitätslisten von Zalman geht das nicht eindeutig hervor! Dort ist immer nur von der x800 pro die Rede.
