Pin Belegung Audio Frontpanel

[DerZock]

Hallo zusammen,
ich bräuchte mal eure Hilfe. Ich möchte das Audio Frontpanel eines Lenovo PC an das Mainboard (MSI B550M PRO-VDH WiFi) anschließen.
Der Audio Stecker vom Audio Panel ist 14-polig, wovon 9 Pole belegt sind. Auf dem MSI Board gibt es nur einen 9-poligen Pin Header, sodass ich die Belegung ändern muss.

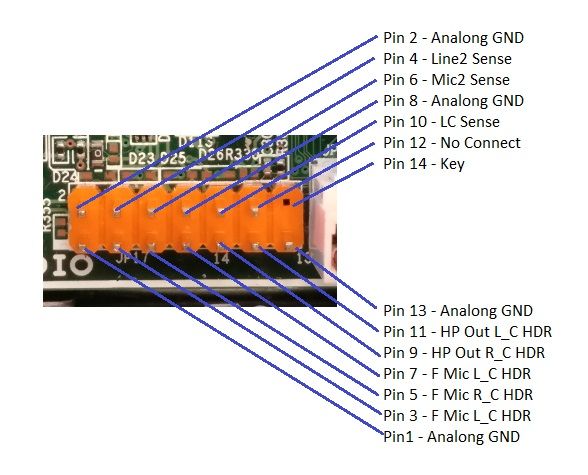

Die Belegung des Frontpanel Stecker ist:

Pin	Farbe	Bezeichnung
2	weiß	Analog GND
3	braun	Line2 Sense
5	gelb	F Mic R_C HDR
6	blau	Mic2 Sense
7	rot	F Mic L_C HDR
9	grün	HP Out R_C HDR
10	schwarz	LC Sense
11	weiß	HP Out L_C HDR
13	schwarz	Analog GND

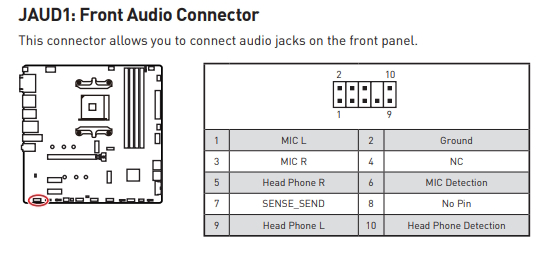

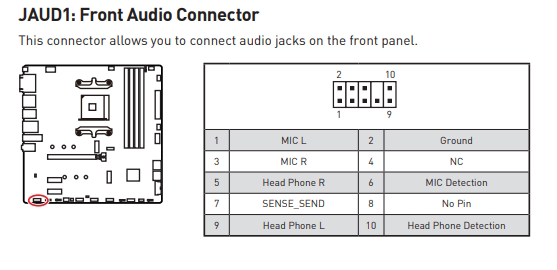

Und hier die Belegung des Audio Header auf dem Board:



Meine Zuordnungen bis jetzt:

MSI Board Header	Belegung
1 MIC L	F Mic L_C HDR (rot)
2 Ground	Analog GND (schwarz)
3 MIC R	F Mic R_C HDR (gelb)
4 NC	?
5 Head Phone R	HP Out R_C HDR (grün)
6 MIC Detection	?
7 SENSE_SEND	?
8 No Pin	-
9 Head Phone L	HP Out L_C HDR (weiß)
10 Head Phone Detection	?

Wer weiß wie die fehlenden Zuordnungen sein müssen?



[SpartanerTom]

NC steht in meiner Erfahrung für "Not Connected/No Connection", d.h. platinenseitig ist entweder gar keine Leiterbahn verbunden oder es ist eine nicht dokumentierte Funktion. Würde ich demnach freilassen.

Ansonsten hilft evtl auch die einschlägige Wiki-Dokumentation noch weiter:
https://en.wikipedia.org/wiki/Intel_High_Definition_Audio#Front_panel_connector



[DerZock]

Ich habe gesehen, dass es Konverter Kabel gibt. Siehe z.B. hier.

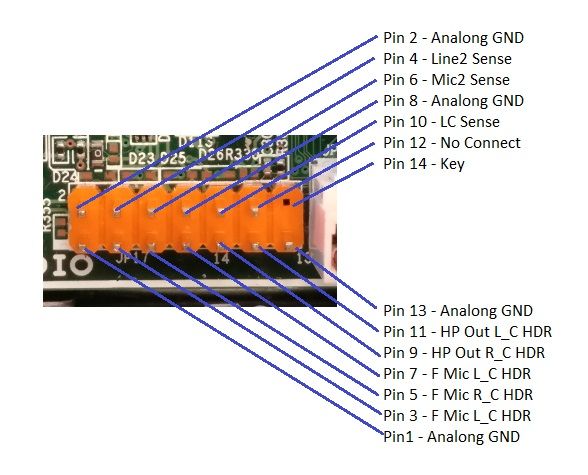

Jetzt bräuchte ich nur noch die genaue Verkabelung dazu. Wenn ich doch nur wüsste wo auf dem Bild von dem 13-poligen Stecker der erste Pin ist..
