Platzproblem beim Soundkarten-Einbau

[kwadkohr]

Hallo.

Ich habe derzeit eine Soundblaster Z verbaut und wollte diese gegen die neue Soundblaster AE-X austauschen. Leider musste ich beim Einbau feststellen, dass die neue Soundkarte zu lang ist. Sie kollidiert mit meinem USB 3.2-Anschluss bzw. dem Stecker.

Gibt es eine Art flachen Adapter (mit ggf. einem kleinen Stück Verlängerung) den ich in den USB 3.2-Anschluss stecken kann und dann dort mein Frontpanel anschließen kann?

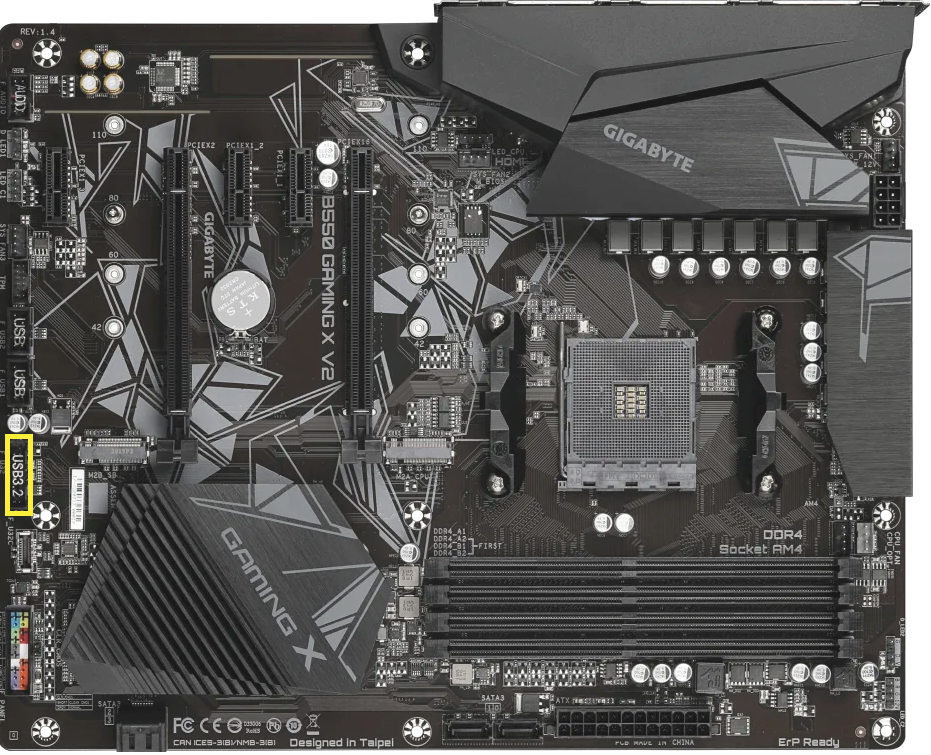

Mein Mainboard ist ein Gigabyte Gaming X V2. Die oberen PCI-Slots sind durch meine Grafikkarte blockiert, so dass diese zur Nutzung auch wegfallen.

Bin für Tipps dankbar.



[Merlin352]

Ich seh jetzt nicht ganz wo die AE-X nicht passt wenn doch die Z verbaut war. Die Karten sind doch von den Abmessungen so gut wie identisch.



[LukS]

es gibt sowas:
https://www.amazon.de/ChenYang-Motherboard-abgewinkelter-Extender-Anschlussadapter/dp/B07FTB1PXX/ref=sr_1_2_sspa?__mk_de_DE=ÅMÅŽÕÑ&crid=9F1DTVQ7J1PN&dib=eyJ2IjoiMSJ9.xTulM7WMx-XWChBSEmMl1nCx3t0Bpg02P3v61JL0kZAtz974pt1LHoZojvUQQEJ7GS9DjRSfaVvcWaoI0MqLAap2fbAFaGx5yWrDthikavNFg_wh2EACn55BHSFebv_hLzevdAu8wI-z4g2Cj8jOClz8L9UbxEK1hB87aqsCieVW62fI24dyzoABKp7RnuSXJMGIFlYk2Gvyftf-FSml7HJaA75UKfAGDUNNCgpdu6U.LBOPgzmM_9_XXuv7QW8i4S_8iDCW7B3sUhya6eizQ0c&dib_tag=se&keywords=usb+3+winkelstecker+90+grad+mainboard&qid=1787600929&sprefix=usb+3+winkelstecker+90+grad+mainboard,aps,103&sr=8-2-spons&aref=E0tvJ7c3gl&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&psc=1

du musst schauen wie das bei dir passt. also nasenposition und höhe musst du halt noch kontrollieren#

oder is es der neue usb stecker?
https://www.amazon.de/EZDIY-FAB-Win...WoWvqhEyL&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&th=1



[DaZpoon]

Ein Foto von dem Problem wäre sicherlich auch hilfreich. Eventuell geht auch solch eine flexiblere Flachband-Verlängerung:

https://www.moddiy.com/products/323...ader-Adapter-Cable-Low-Profile-Connector.html

Wenn das nicht reicht, dann kann man nur versuchen den senkrechten Header abzulöten und einen 90 Grad abgewinkelten neu einzulöten. Oder würde es schon passen wenn man den Deckel von der Karte abbaut?



[Yakomo]

@LukS Mach mal deinen Link sauber bitte. Vermutlich ist es auch eher der mit Nase oben und nach unten gewinkelt
@kwadkohr: Bilder Bilder Bilder!



[Hauro]

Die Karten sind doch von den Abmessungen so gut wie identisch.

Die Sound Blaster AE-X ist 43 mm länger

Produktabmessungen in mm:

	Länge	Breite	Höhe
Sound Blaster Z	136	126.5	23
Sound Blaster AE-X	179	126	18

PS:

Vermutlich ist es auch eher der mit Nase oben und nach unten gewinkelt

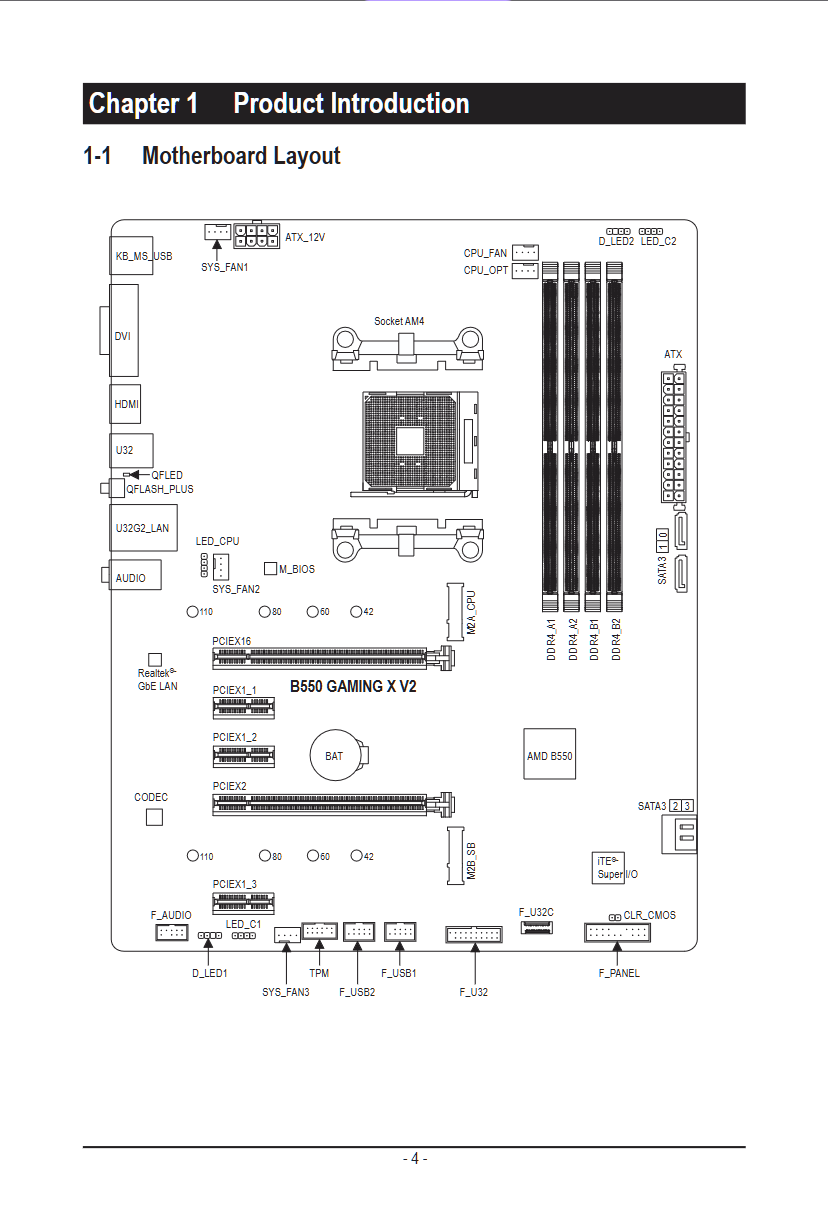

Dem Handbuch nach korrekt. Wobei es dabei zum Konflikt mit den Gehäuse kommen kann.



[kwadkohr]

Ein Foto von dem Problem wäre sicherlich auch hilfreich. Eventuell geht auch solch eine flexiblere Flachband-Verlängerung:

https://www.moddiy.com/products/323...ader-Adapter-Cable-Low-Profile-Connector.html

Wenn das nicht reicht, dann kann man nur versuchen den senkrechten Header abzulöten und einen 90 Grad abgewinkelten neu einzulöten. Oder würde es schon passen wenn man den Deckel von der Karte abbaut?

Das schaut schon interessant aus. Nimmt sicherlich weniger Platz in Anspruch als ein Winkeladapter. Danke, das werde ich mir mal genauer ansehen.



[kwadkohr]

Hab mir das Kabel bestellt. Werde berichten ob es mein Problem lösen konnte.
Vielen Dank nochmal für den Tipp.
