RAID von Festplatten entfernen (HW-Raid) - leider Erfolglos

[hpoperator]

Hallo liebe Community,

an anderer Stelle führte ich auf, dass ich einen Server bekomme und gern die darin enthaltenen 10TB-SAS-Festplatten (insgesamt 24 stk.) formatieren möchte.

Kurz zu dem System:
Mainboard: SUPER X10SRL-F
RAM: Crucial CT16G4RFD424A 16GB DDR4 - 2400 RDIMM 1.2V CL17 (insgesamt 8 dieser Riegel sind verbaut = 128GB)
Prozessor: Xeon E5-2697A v4 @ 2,6GHz
4x SAS9211-8i
2x Mellanox ConnectX-4 LX (MCX4121A-ACAT)
auf Festplatten (sowohl SSD als auch HDD) gehe ich hier nicht gesondert ein.

Zur Problematik:

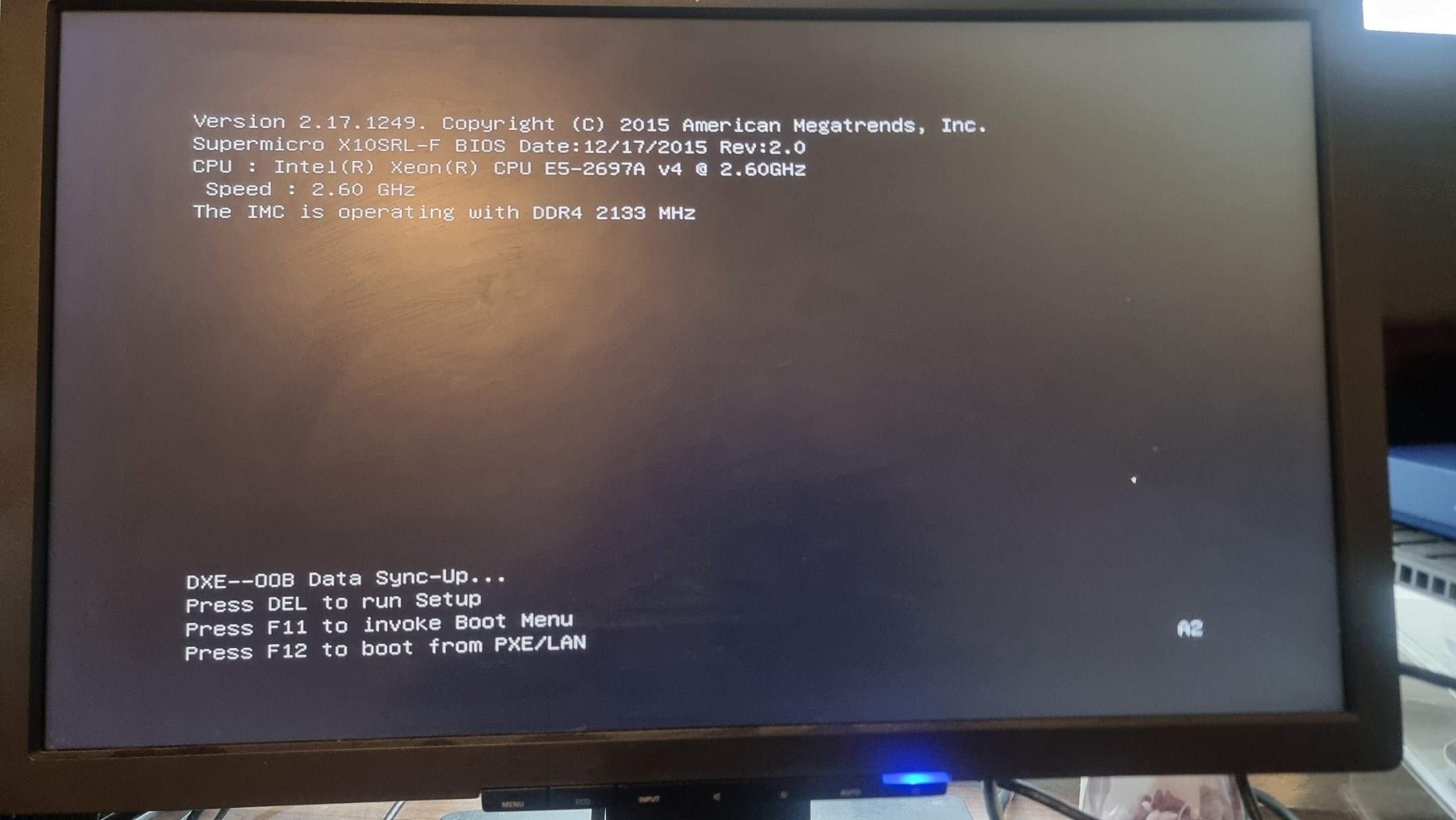

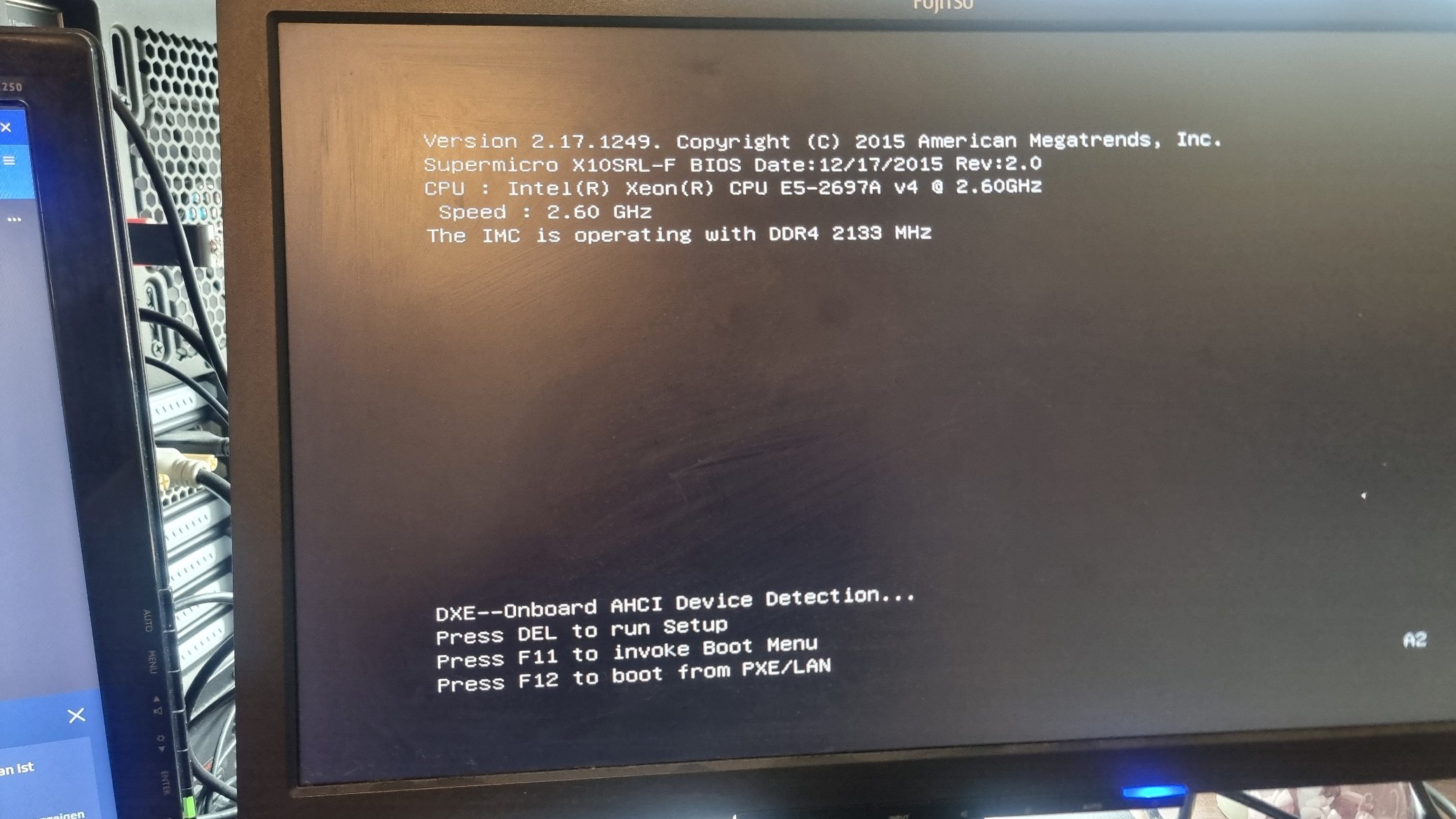

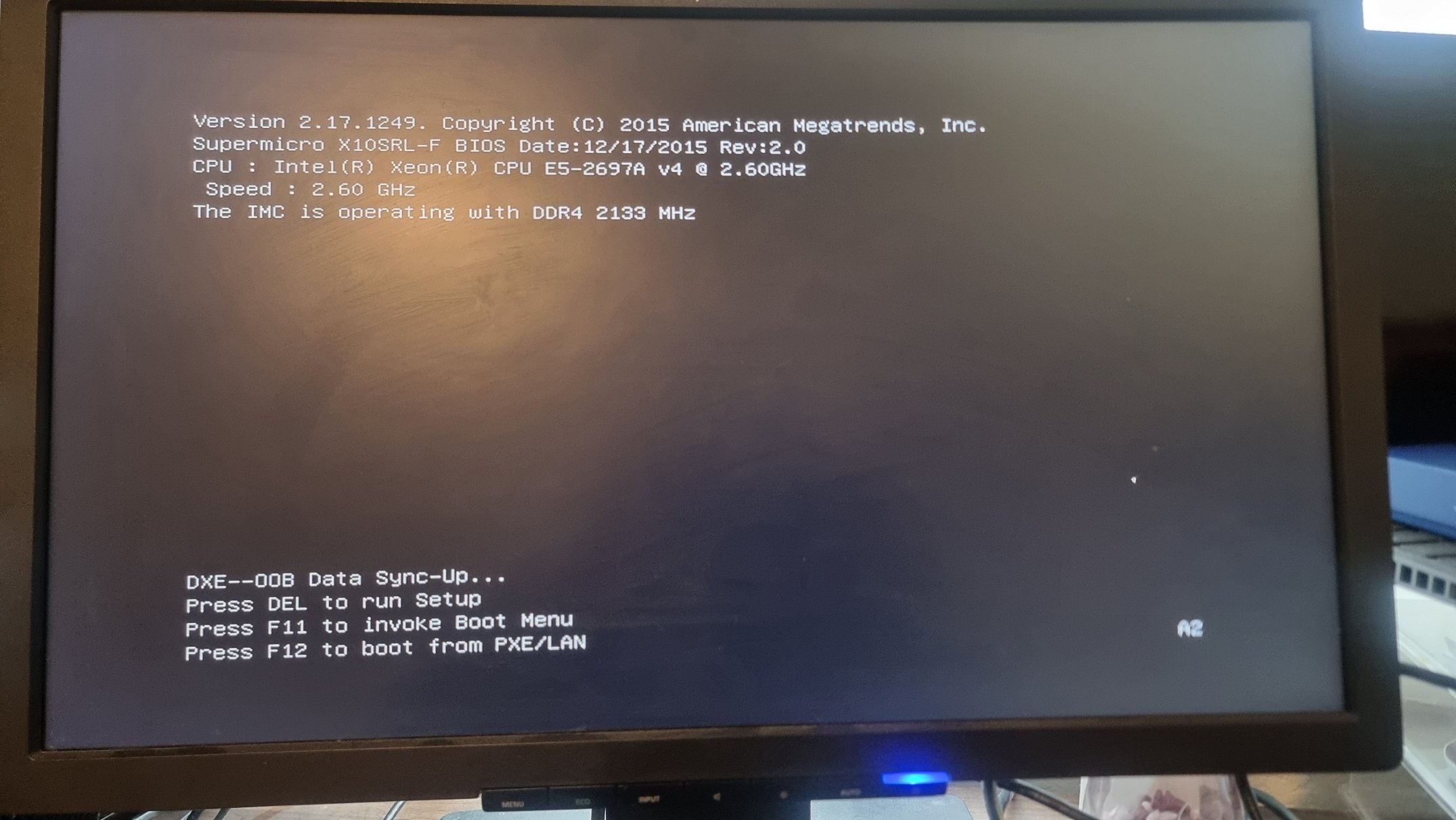

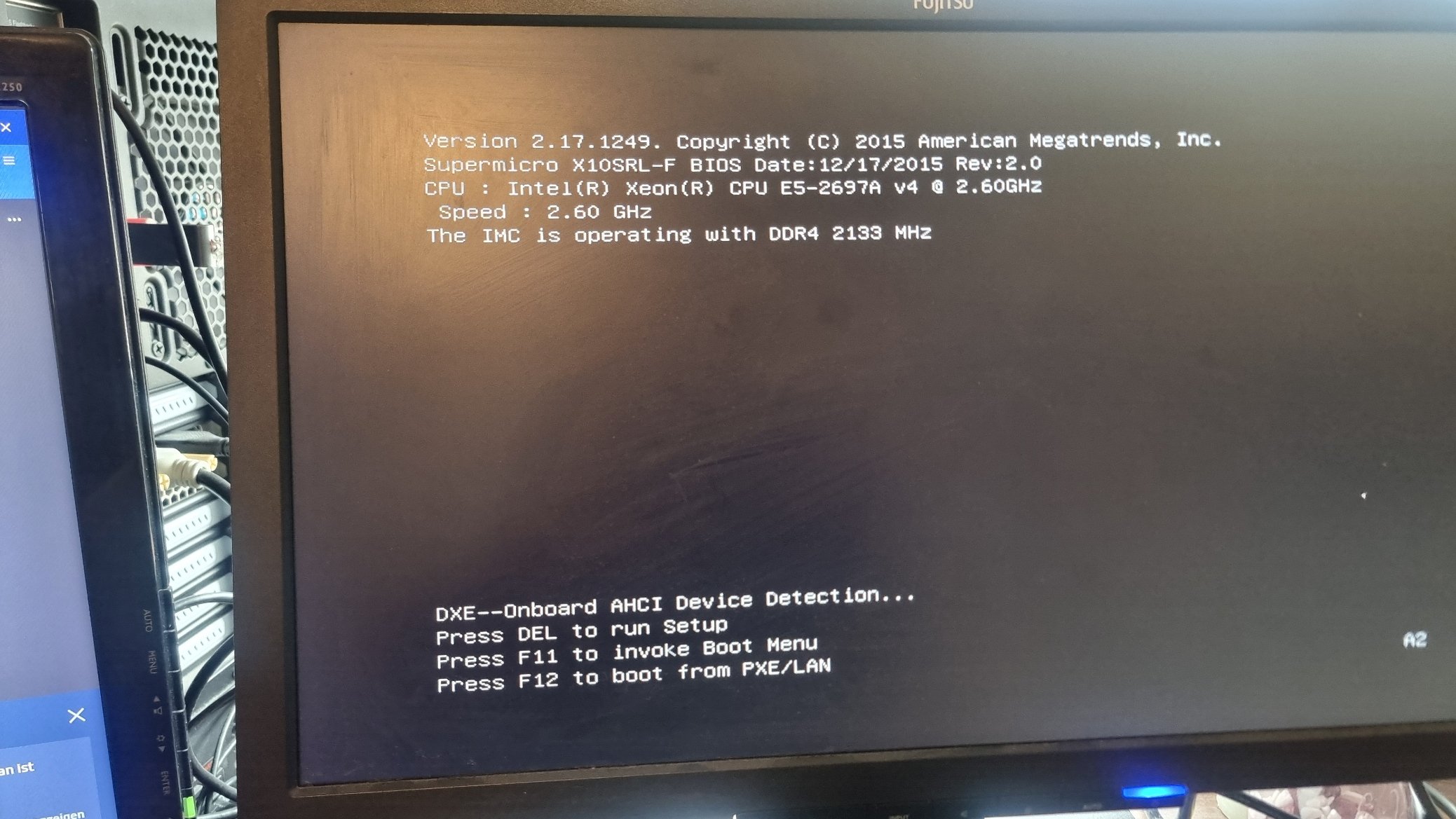

Ich habe den Server nun angeklemmt, er startet einwandfrei, doch nach dem Menü in welchem er mir die CPU aufführt und ich die Optionen habe:

Press DEL to run setup
Press F11 to invoke Boot menü
Press F12 to boot from PXE/LAN

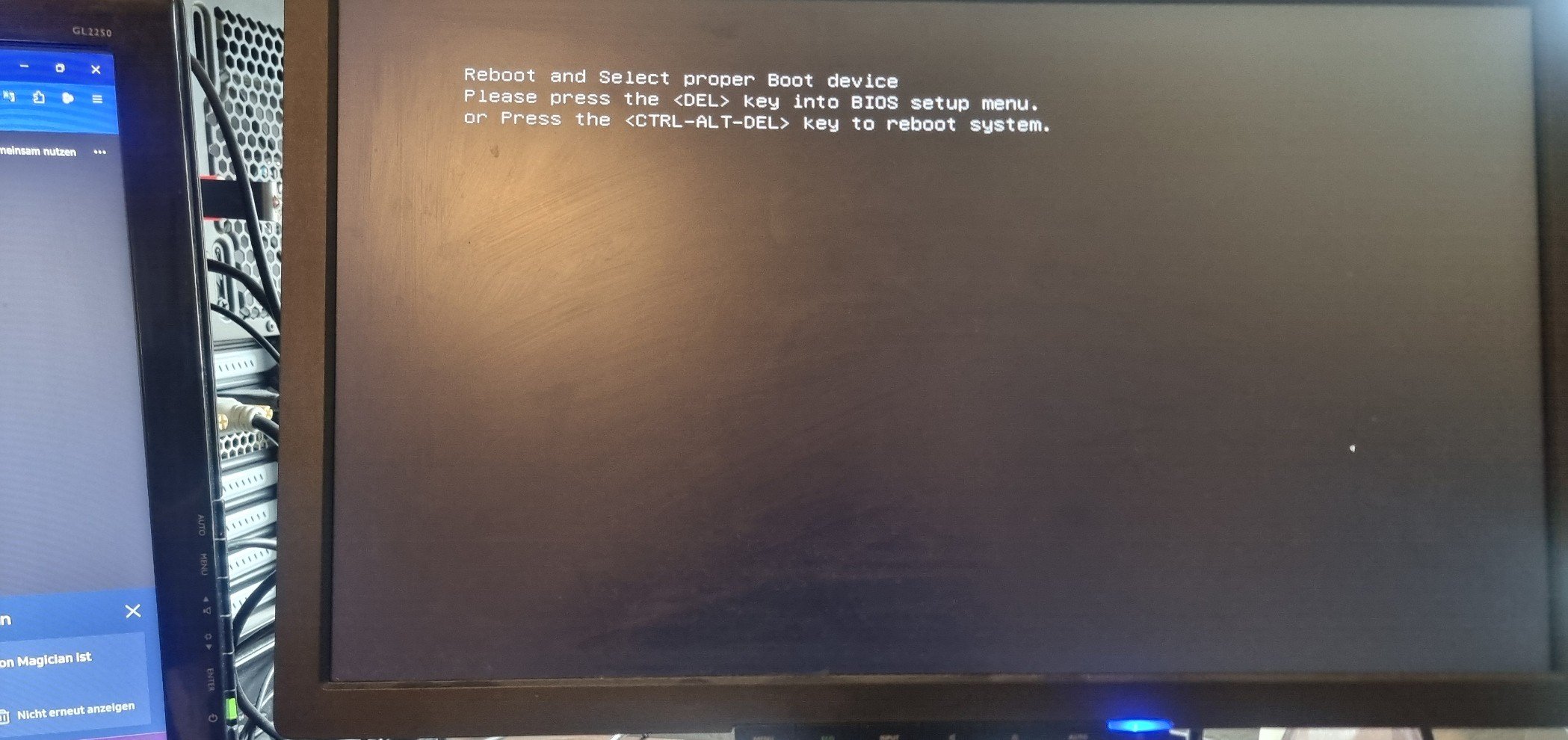

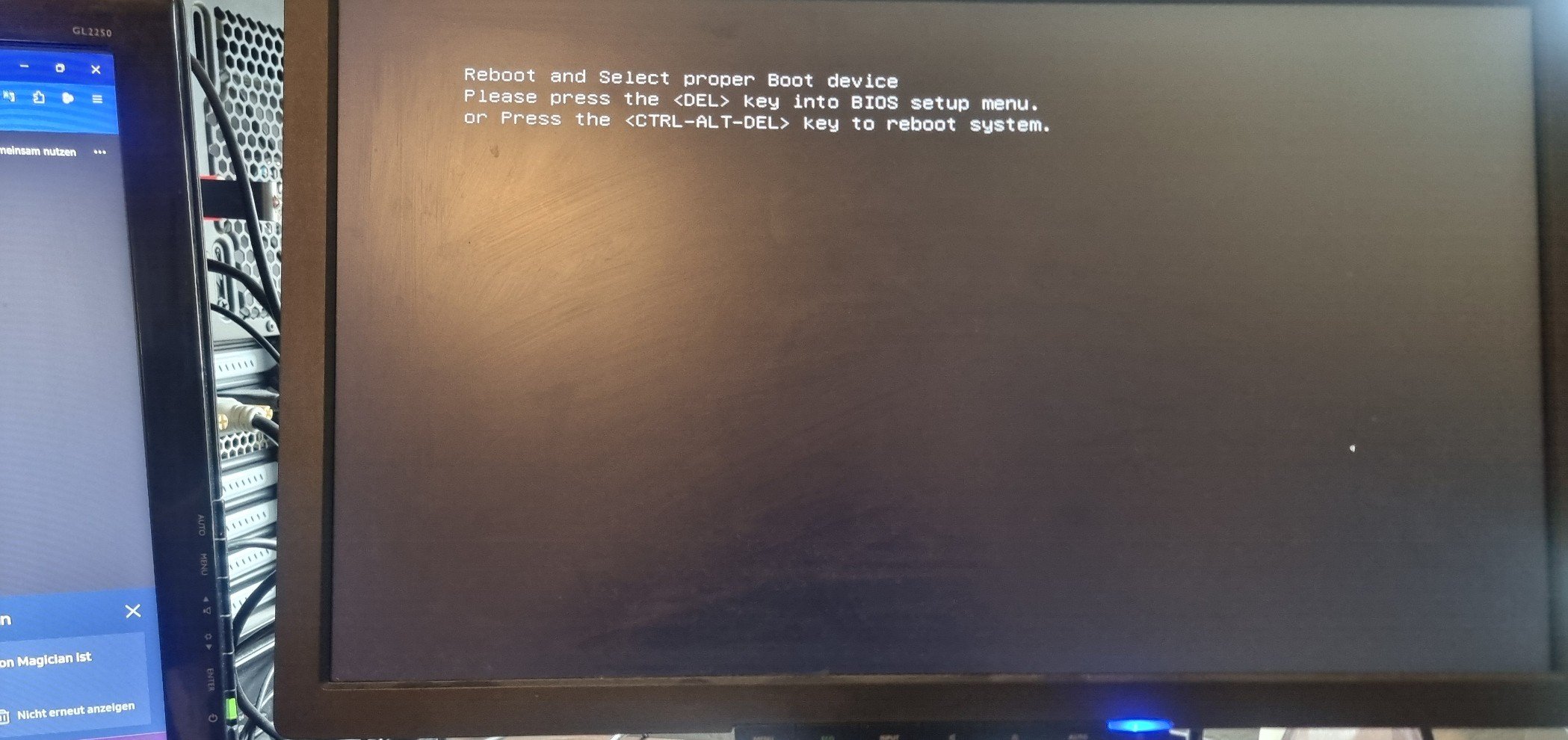

komme ich auf einen Screen mit der Boot-Fehlermeldung:

Reboot and select proper boot device please presse the del key into bios setup menu or press the ctrl-alt-del key to reboot system

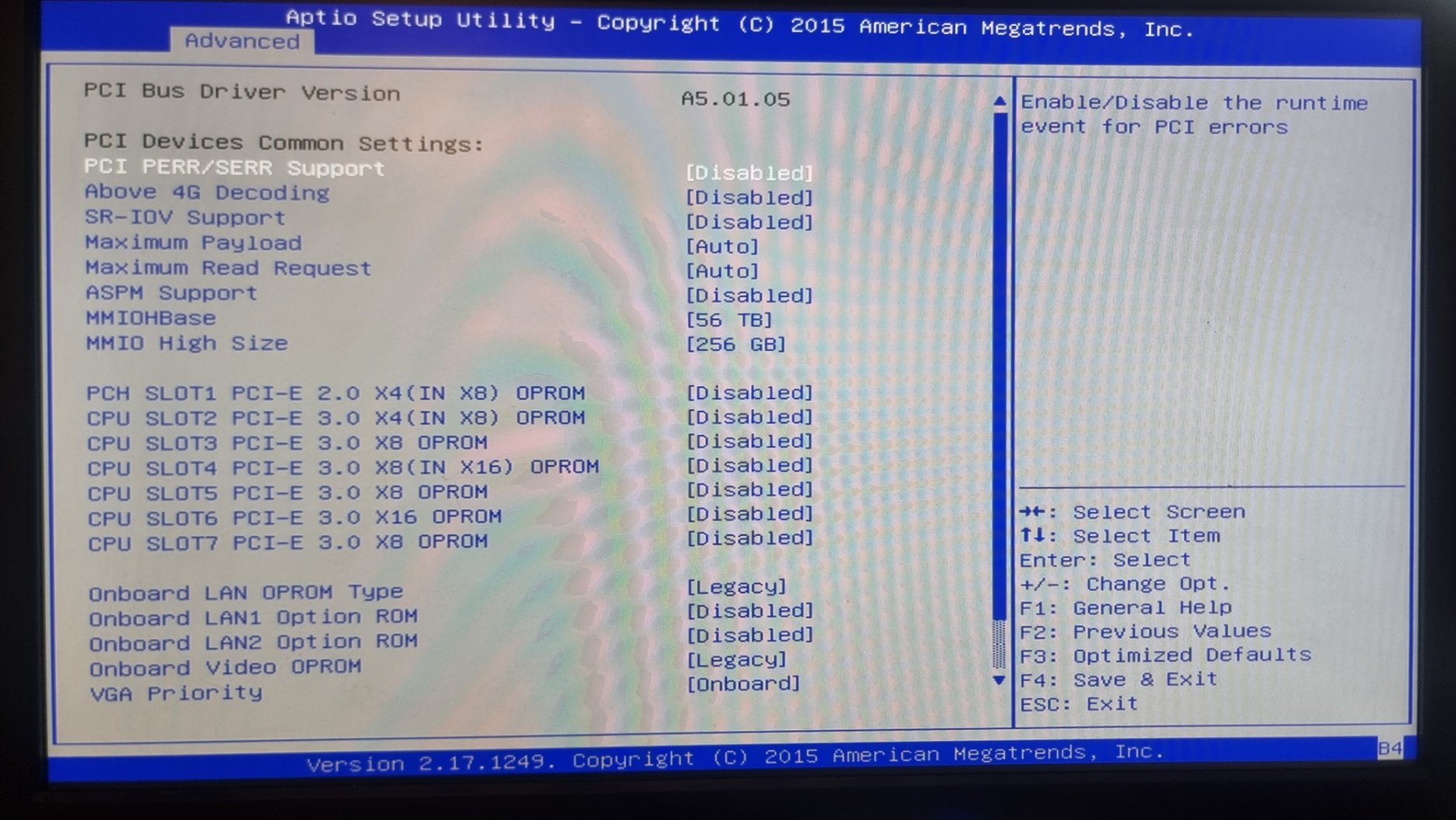

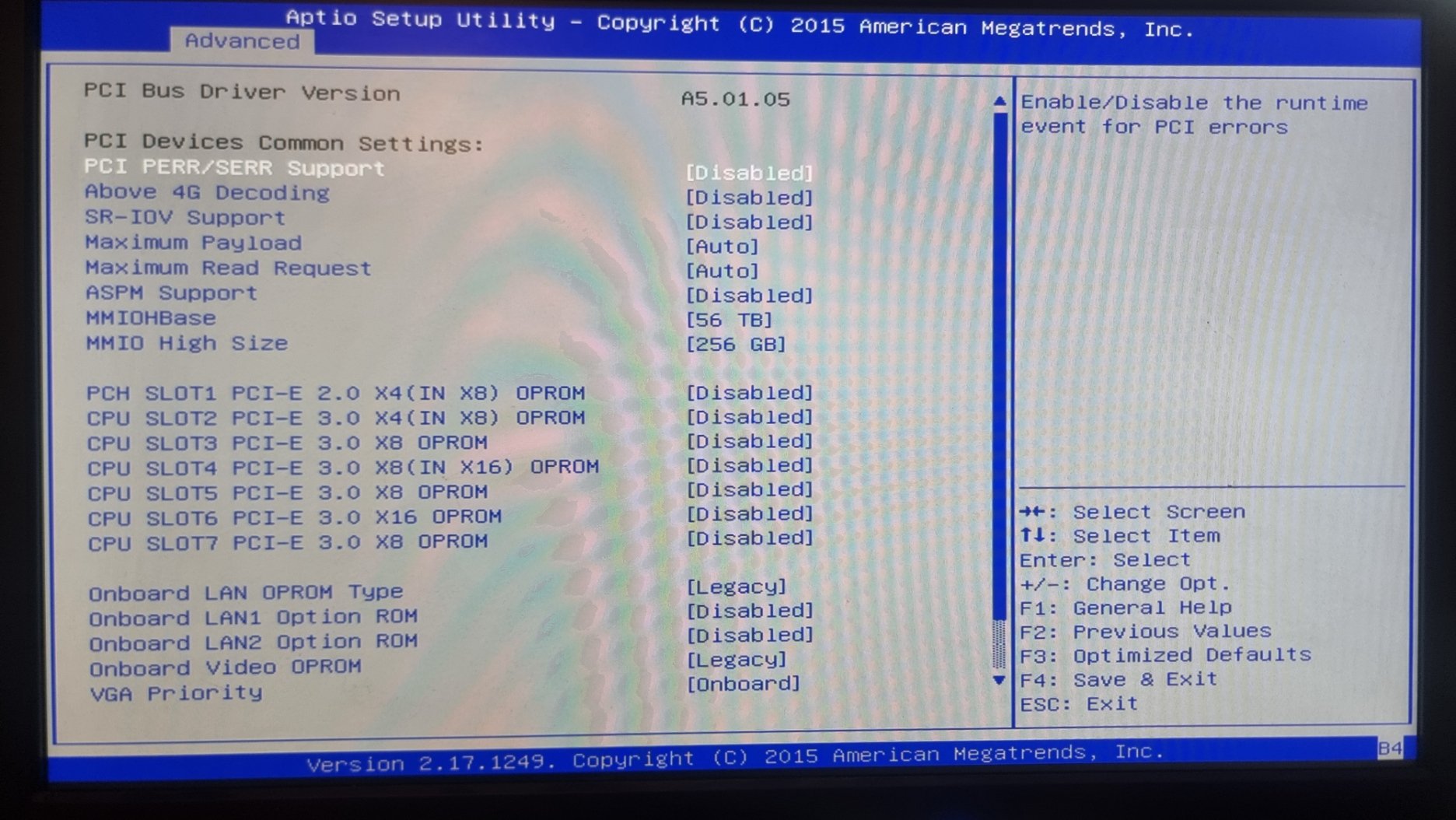

bin dann erstmal ins bios und hab unter "advance" geschaut das die PCI-E Slots in denen die LSI-Karten stecken, auf Legacy stehen (Erst nacheinander und dann alle auf einmal (sind 4 Karten verbaut), dazu komme ich baer gleich). Danach geschaut dass keine konträre Boot-Reihenfolge ausgewählt wurde und neugestartet.

Ich habe das Ding mit ctrl+C zugespamt um irgendwie in das Bootmenü der LSI-Karte zu gelangen um dort das RAID zu löschen, doch leider vergeblich... dann habe ich ctrl+H probiert, danach ctrl+r und dann ctrl+m.... doch nichts funktionierte.

Auch wundert es mich, dass ich an keiner stelle des neustartvorgangs eine Meldung wie eben jene sehe (folgend ein Beispiel):

LSI Corp. MPT SAS2 BIOS
Version 07.39.02.00 (2013.03.06)
Press <CTRL+C> to start LSI Configuration Utility

Finde ich sehr seltsam.
Ich könnte es mir ja erklären, wenn die einzelnen PCI-E Slots auf "Enabled" gestanden hätte, aber nicht, wenn sie auf Legacy stehen.

Jedenfalls änderte ich mal die Boot-Reihenfolge im BIOS auf USB-HardDisk und steckte den zuvor erstellten GParted Live-Stick ein. Hier bootete er einwandfrei auf den Stick und ich bekam das GParted-Menü angezeigt. Habe dort allerdings nichts drin gemacht.

Kann mir vielleicht jemand sagen was ich falsch mache? .... An was es liegen könnte?
Oder, was ich mir eigentlich nicht vorstellen kann, sind die Karten vielleicht schon auf den IT-Mode geflasht und deshalb bootet er nicht in den Controller?

Ich wäre euch sehr dankbar wenn ihr mir weiterhelfen könntet.

freundliche Grüße!



[Fusionator]

bin dann erstmal ins bios und hab unter "advance" geschaut das die PCI-E Slots in denen die LSI-Karten stecken, auf Legacy stehen

Das ist ja auch richtig. Vielleicht sind die Karten ohne BIOS geflasht worden und schon im IT Mode.
Boote doch einfach mal ein WinPE z.B: HBCD um zu überprüfen, ob die Platten einzeln sichtbar sind
Jedes halbwegs aktuelle Linux sollte aber auch Treiber integriert haben.

Ergänzung (26. August 2025)

P.S. Bei mir ist das LSI Bios sichtbar (OPROM auf Legacy), also sollte es nicht am Board liegen.



[Khorneflakes]

OPROM auf Legacy = Korrekt für diese alten Controller um davon zu booten
OPROM auf Disabled = Controller stehen nicht als Bootdevice zur Verfügung, würden aber funktionieren wenn du ein OS startest

Ein BIOS / Boot ROM auf dem Controller ist technisch gesehen optional, man braucht das nicht, damit der funktioniert, sofern man nicht davon booten will.

Der 9211-8i ist gar kein richtiger Raidcontroller, sondern nur ein HBA mit Support für Raid-Modi ohne Parität. Wenn da keine IR-Firmware drauf ist, dann kannst du da gar kein Raid konfigurieren. Sehr viele Nutzer betreiben die mit IT-Firmware gänzlich ohne Raid-Support.

Ich würde mal ein SystemRescue booten. Dann kannst du mal gucken ob du einzelne Devices durchgereicht bekommst. Du kannst auch einfach direkt von der CLI nwipe starten (ist bei SystemRescue direkt dabei), dann siehst du es auch direkt anhand der Devices, die dir zum löschen angeboten werden.



[hpoperator]

ich danke euch erst einmal für eure Antworten!

also ich habe jetzt mit dem HBCD (scheint ein Windows11 zu sein) das System gebootet.

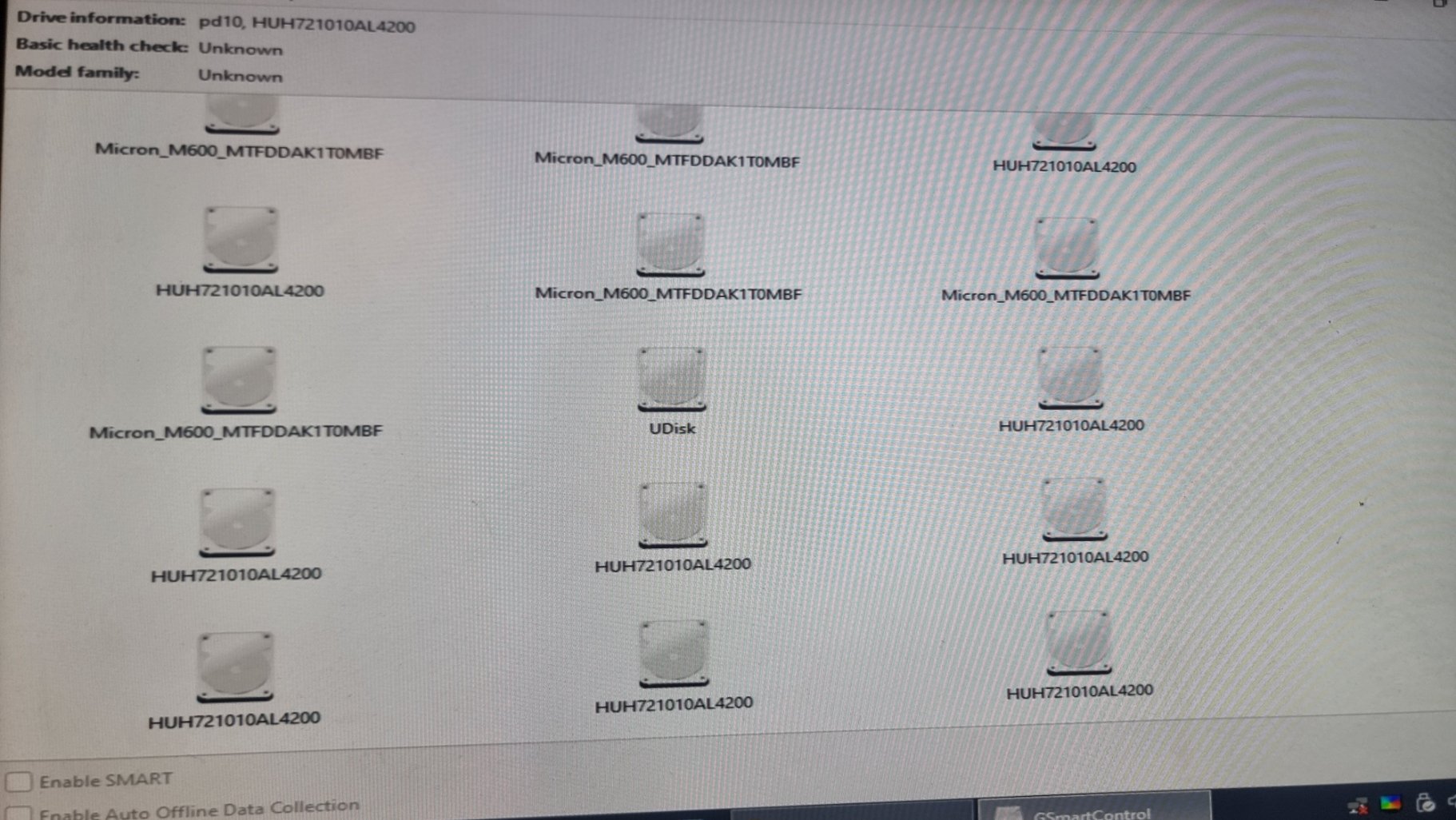

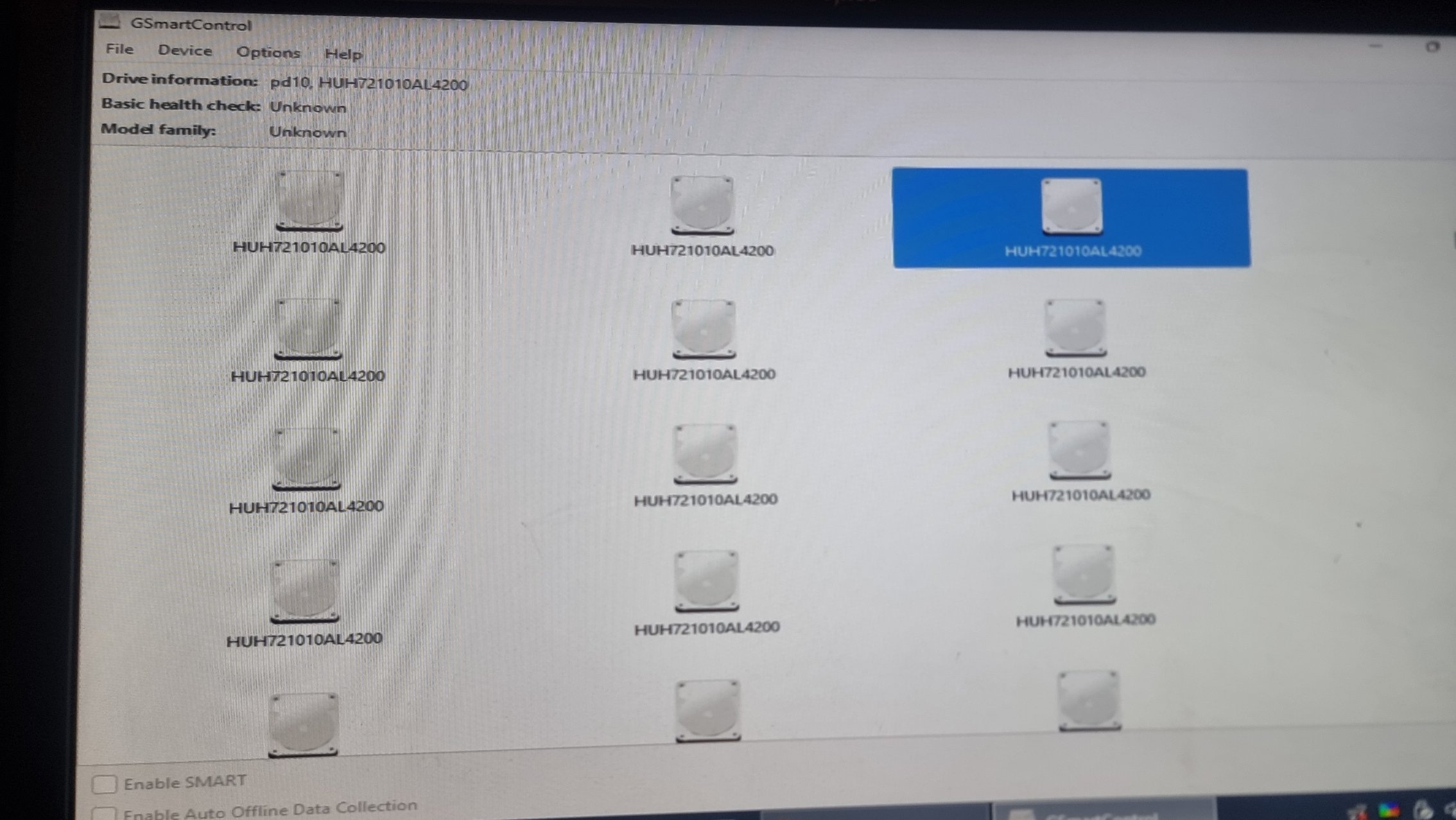

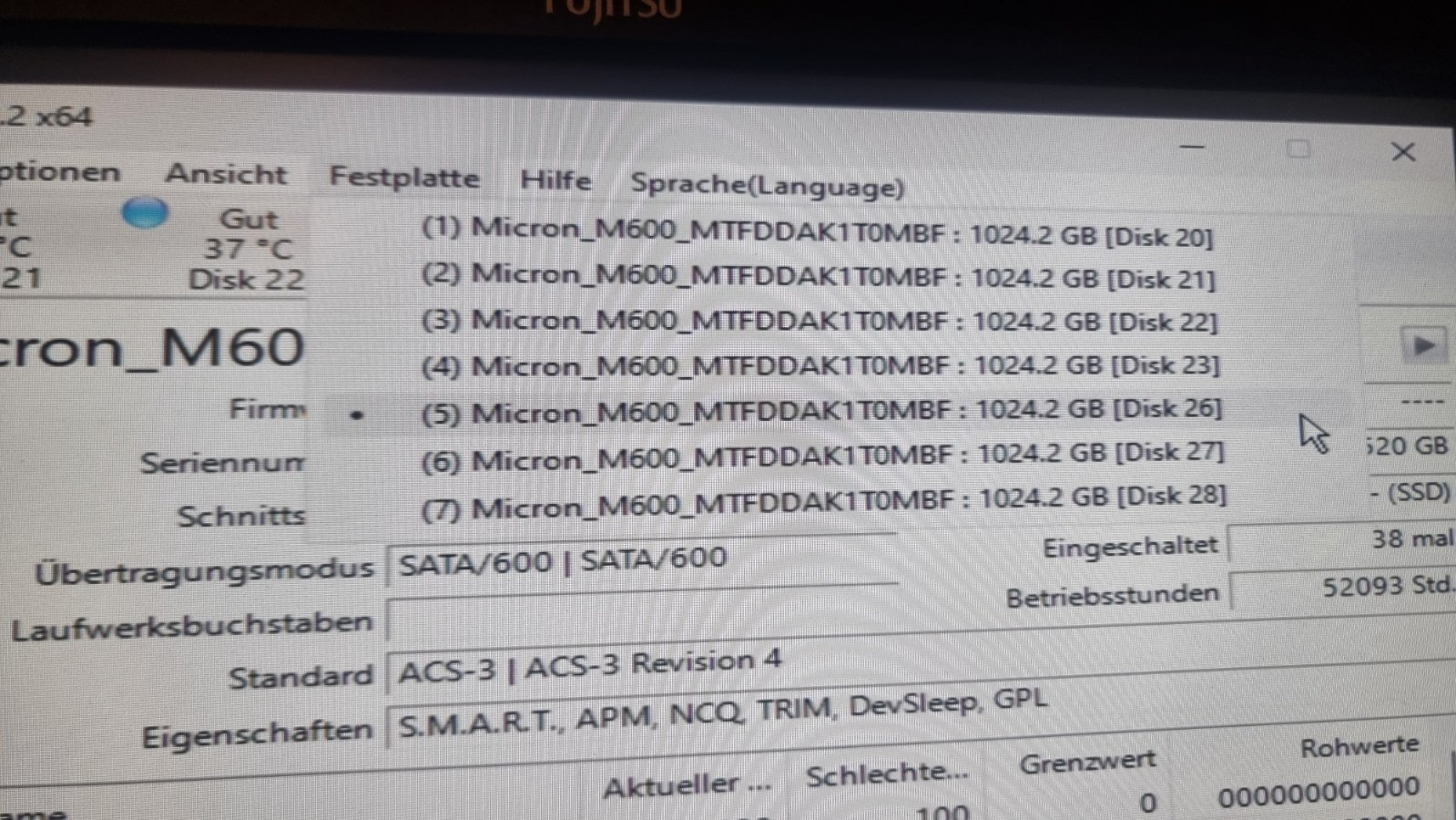

Positiv hier ist, dass die verschiedensten Programme zwecks Überprüfung dabei sind.Mir kommt es so vor, als würden die ca. 7 SSD gefunden gefunden werden und der rest, der an den 9211-8i zwar auch, aber eingeschränkt.

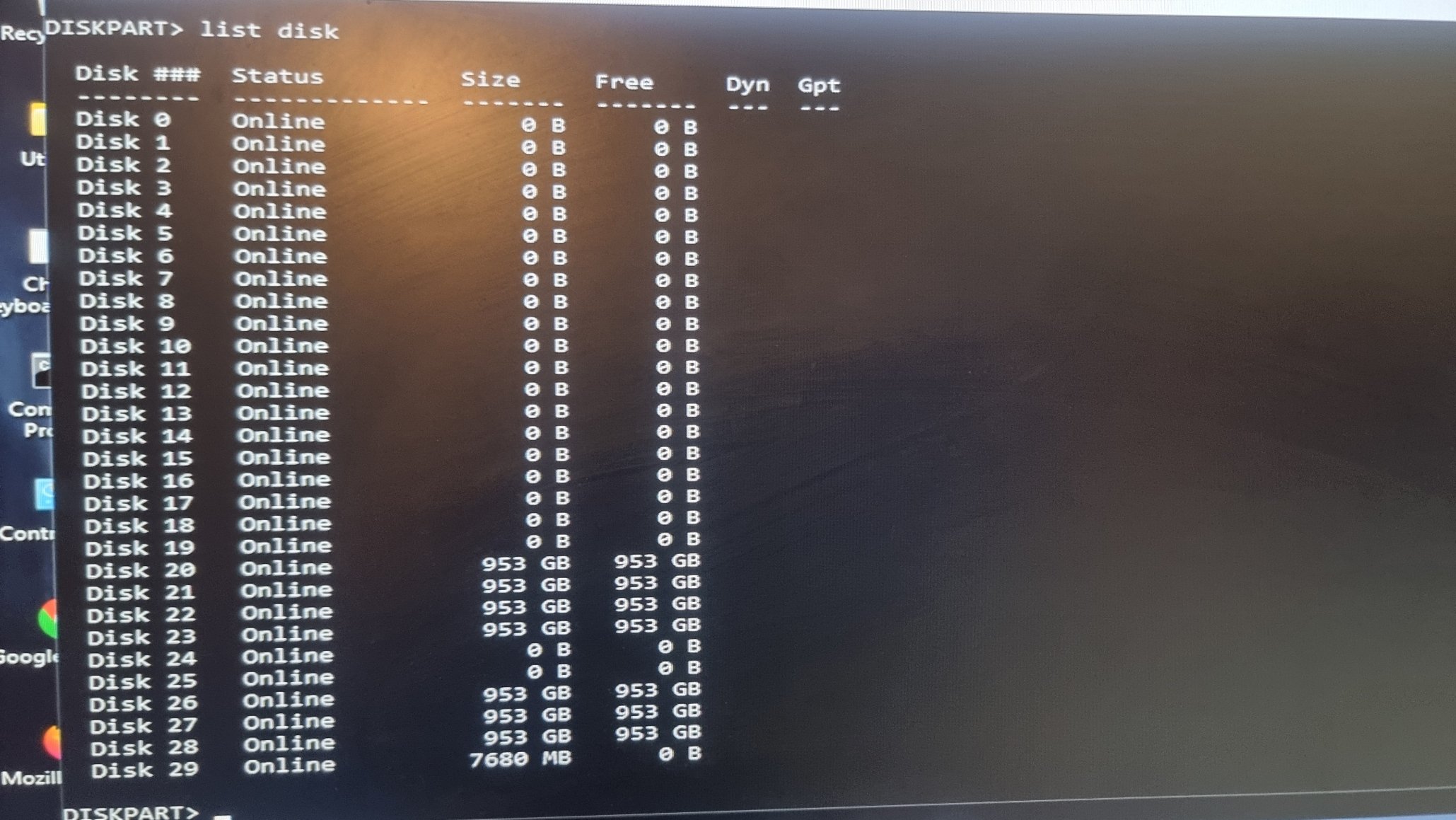

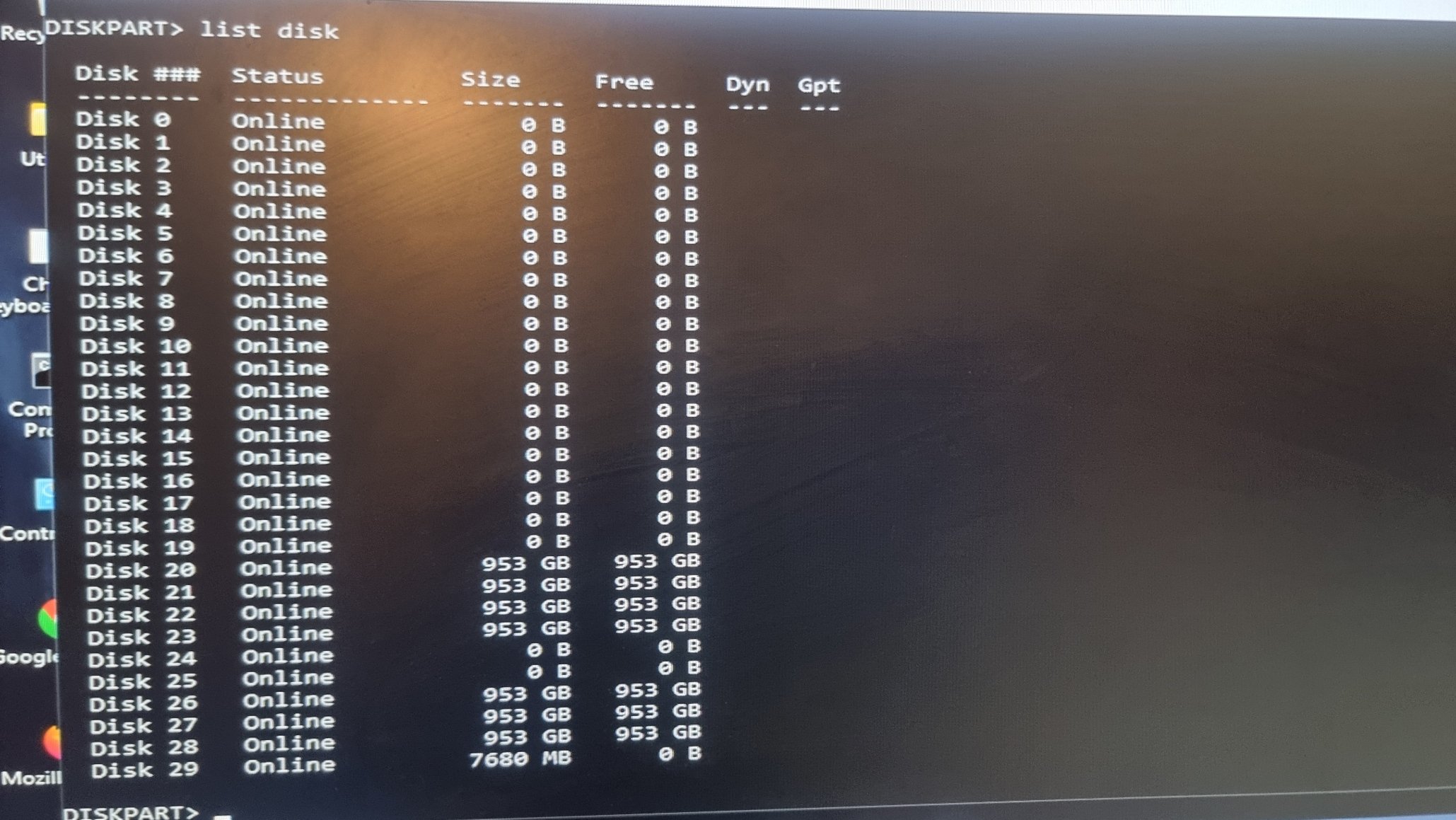

unter DOS --> diskpart --> list disk
habe ich ebenso den Eindruck. Die SAS-Disks werden gelistet, allerdings mit Größe: 0

Ich habe keinen Zugriff auf diese Platten.

Beigefügt die Fotos welche ich soeben machte.


Nachtrag:

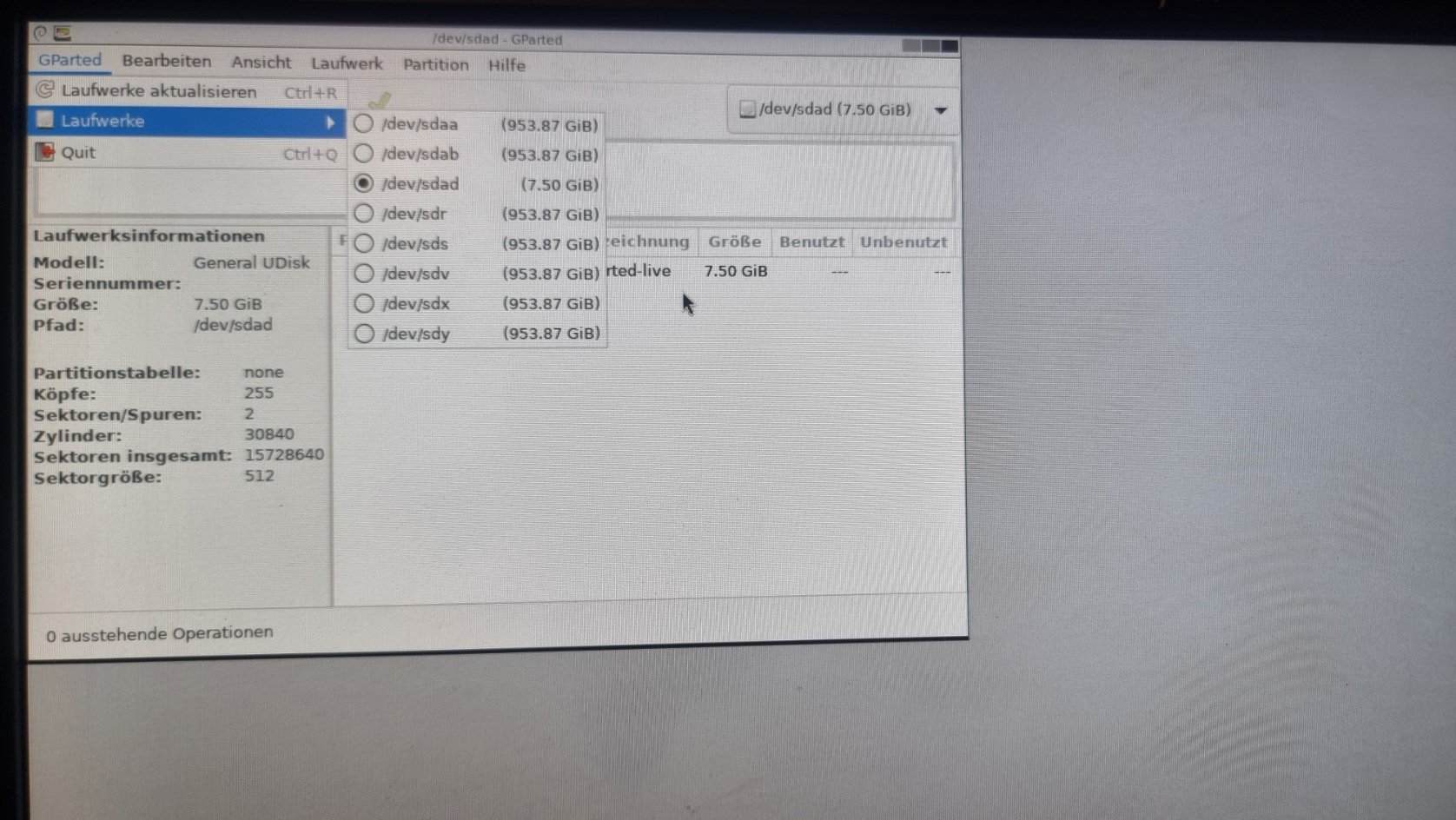

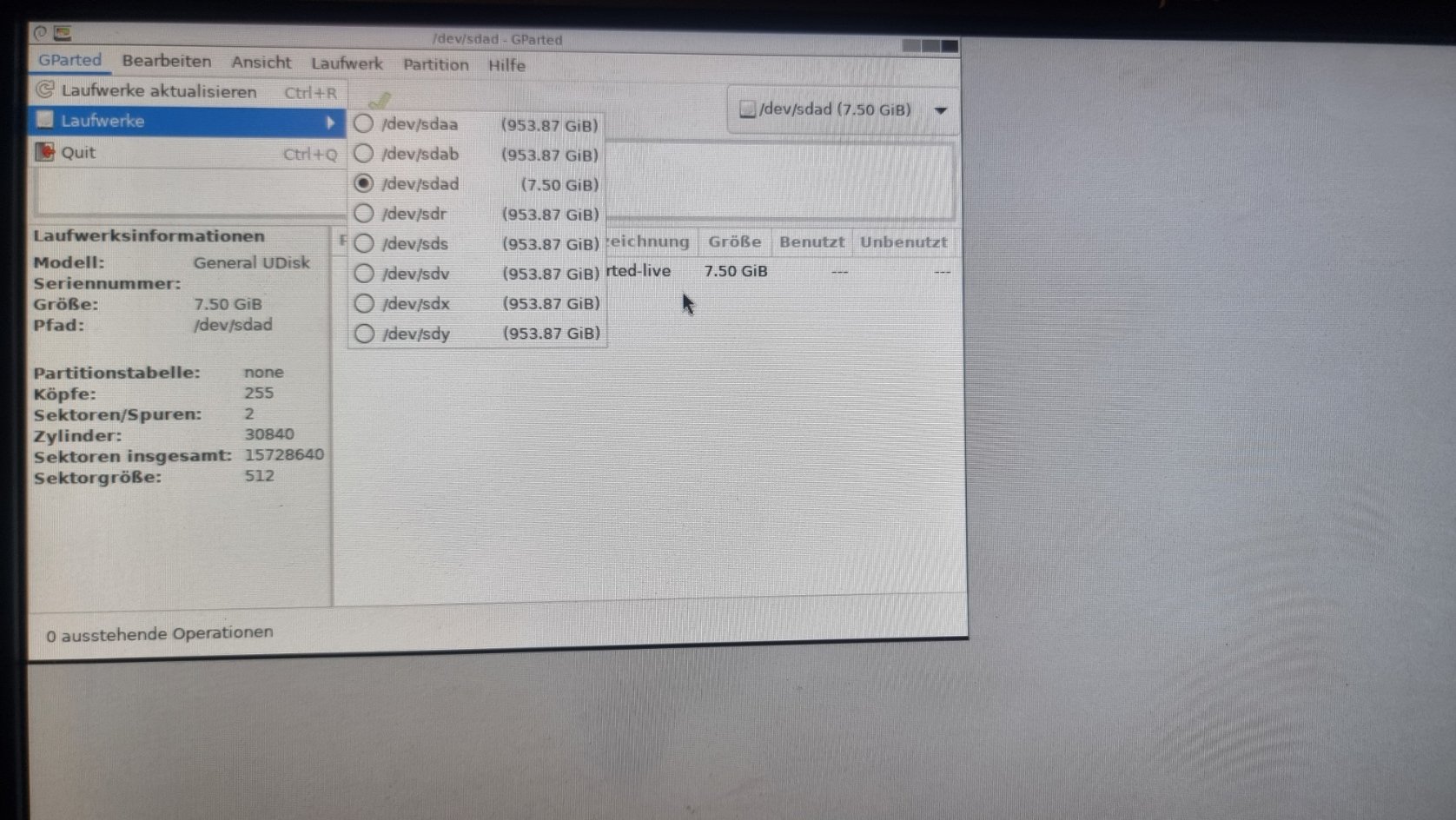

Ich dachte erst, da Microsoft Windows, die Platten würden nicht erkannt werden, da evtl Treiber für die 9211-8i nicht installiert wurden und daher die Platten nicht "durchgereicht" werden. Also nahm ich erneut den GParted Live-Stick zur Hand und startete damit. Hier aber ebenso. Die SSD-Platten werden erkannt und die SAS-Platten nicht aufgelistet (siehe ebenfalls beigefügtes Screenshot).



[VDC]

Welche Firmware ist denn jetzt auf den Controllern? Im Zweifel einmal auf IT-Mode flashen wie z.B. hier beschrieben: https://www.stewright.me/tutorial-flash-lsi-9211-8i-with-it-firmware-for-truenas/

Und hast du eine Übersicht, welcher Datenträger an welchem Controller steckt?



[hpoperator]

Leider habe ich keine Kenntnis davon wie ich den firmwarestand einsehen kann. Sorge habe ich, dass wenn ich nun die 9211-8i in den IT-Mode bringe, dass ich, sofern IR-Mode vorhanden, die RAID-Informationen nicht mehr sauber von den Platten löschen kann.

Eine Übersicht habe ich auch nicht, muss dafür jedes Kabel einzeln abgehen. Die jeweiligen Platten hängen ja noch an den dazugehörigen 9211-8i Karten, deshalb sah ich diesbezüglich Keine Notwendigkeit. Aber wenn es für den Vorgang erforderlich ist, dann kann ich das morgen machen.



[VDC]

Leider habe ich keine Kenntnis davon wie ich den firmwarestand einsehen kann.

Siehe Anleitung zum Flashen, mit sas2flash.efi -listall werden dir die Controller samt Modus und Firmware angezeigt.

Man kann sonst auch einfach 4mal mit jeweils einem Controller booten und schauen, welche Platten erkannt werden.

die RAID-Informationen nicht mehr sauber von den Platten löschen kann.

Wieso das denn? Ne, kriegt man schon problemlos runter gecleart.



[hpoperator]

edit:

hat sich erledigt, hier schrieb ich nur, dass ich von Stick aus nicht booten konnte



[Fusionator]

Stelle im BIOS des Servers "SercureBoot"

stelle secure Boot auf disabled. Und vor allem stelle im „BIOS" sicher, dass unter Boot/Boot Mode Select DUAL oder UEFI eingestellt ist.



[hpoperator]

@Fusionator

DANKE! ich habs hinbekommen..... musste einfach nur auf uefi stellen und nicht auf legacy 🫣

habe die Karten nun nach Anleitung geflasht. an keiner stelle generierte er mir einen Fehler oder Error un der bestätigte mir immer "successfully".

trotzdem habe ich genau die gleichen versionsnummer nach dem flasher, wie vor dem flashen.

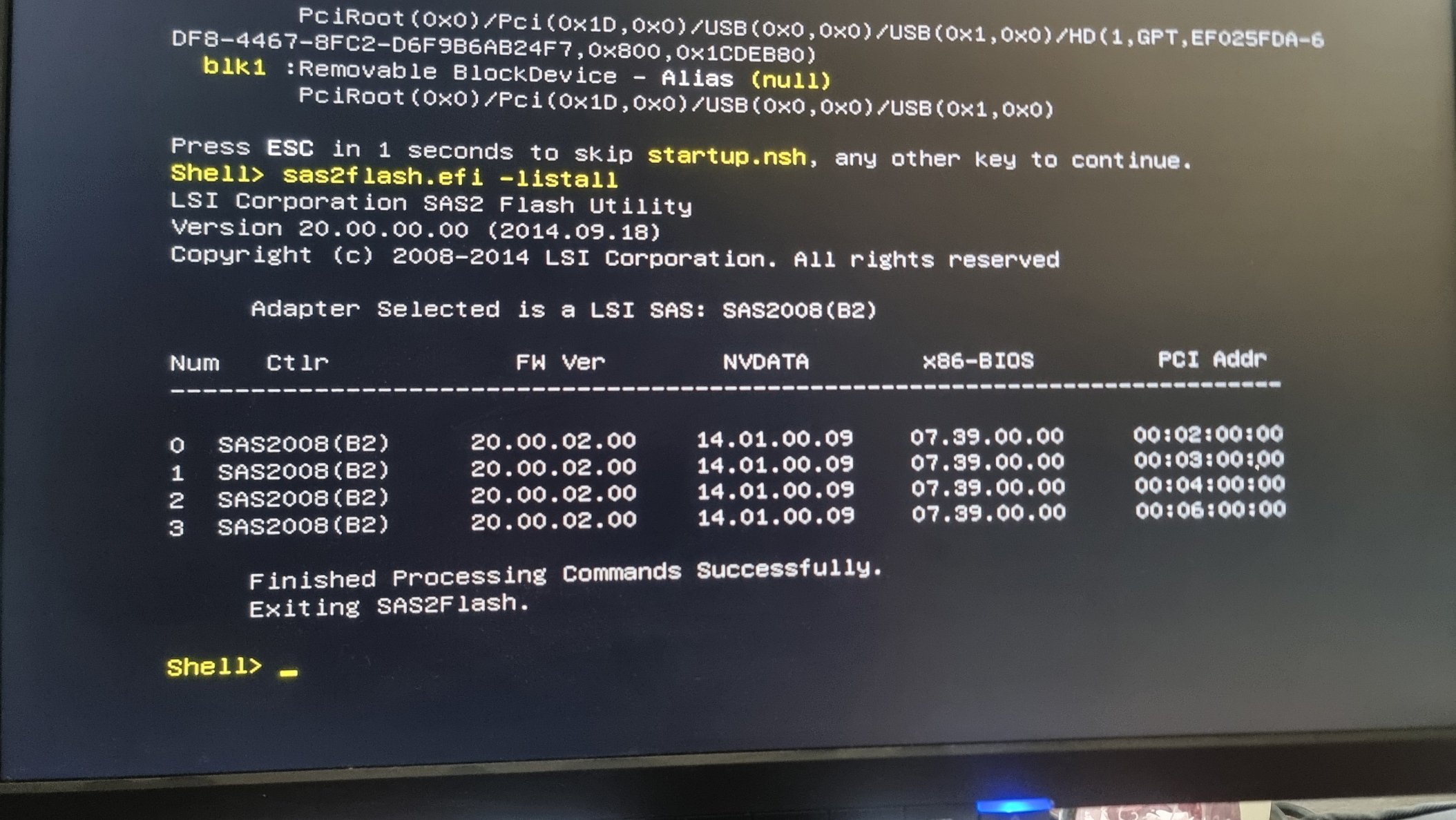

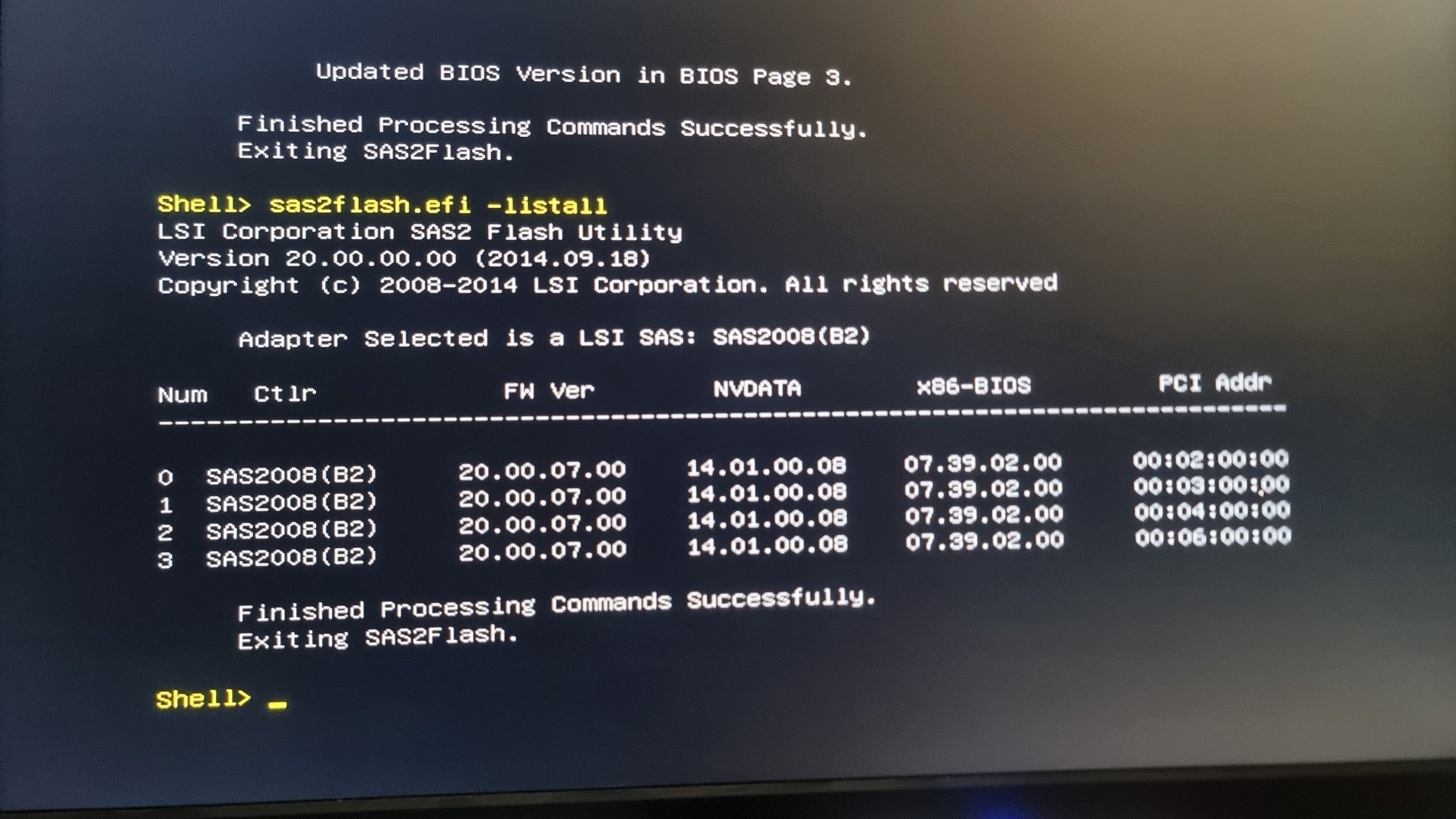

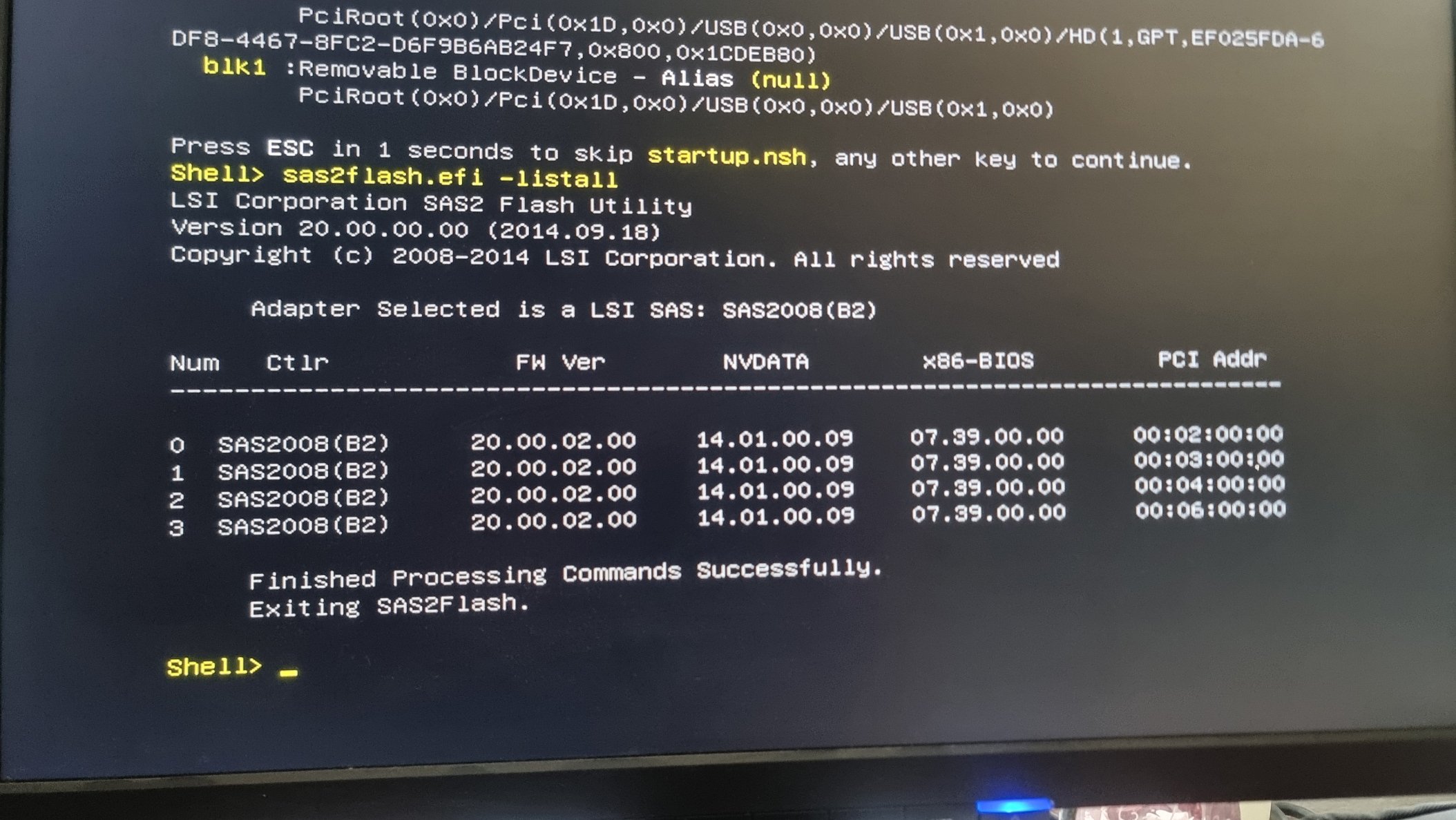

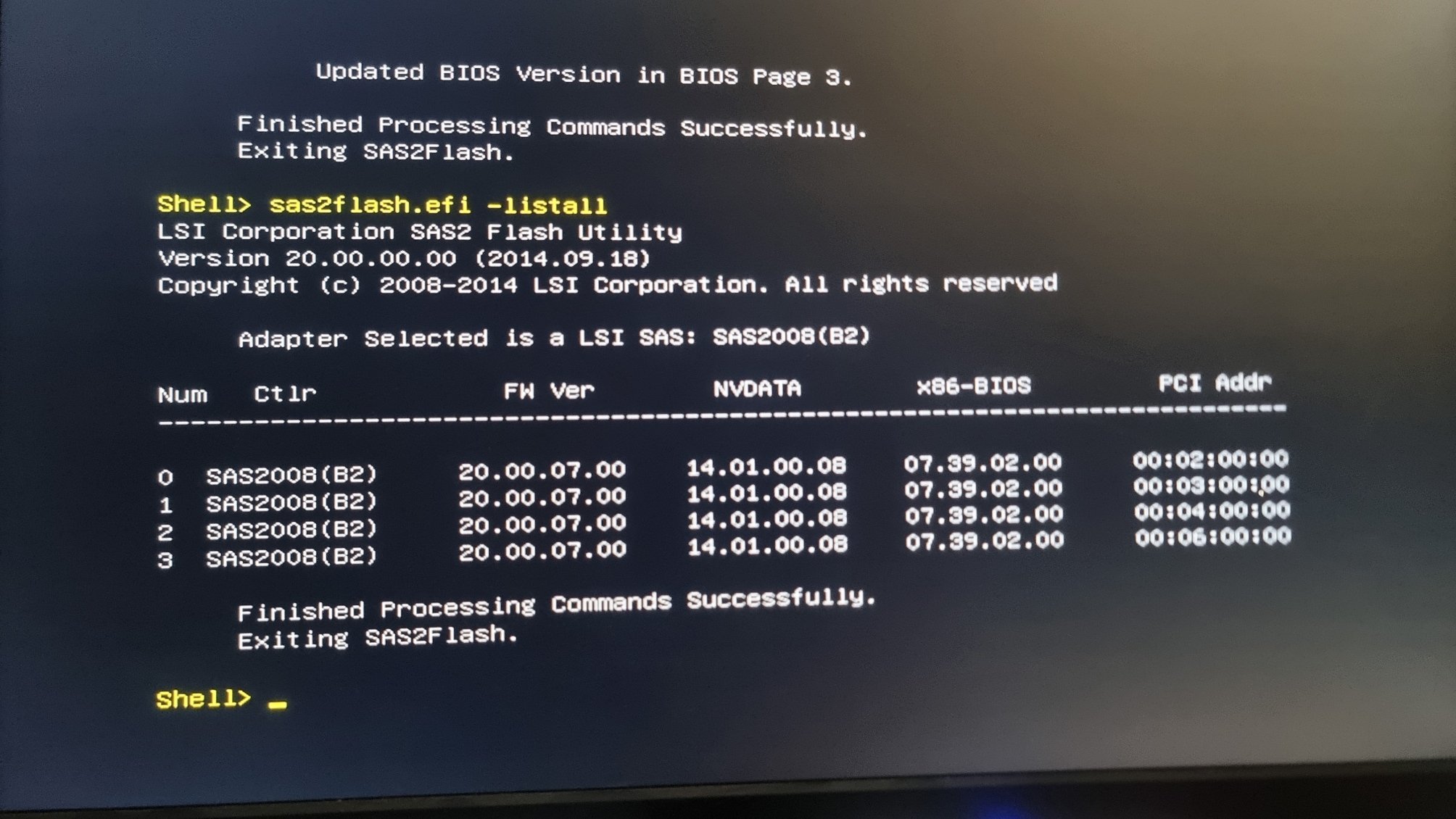

Beigefügt ein foto vor dem flash und eines nach dem flash. (Nach dem flash ist das Foto wo man oben "Updatet BIOS Version in BIOS Page 3" erkennen kann).
Irgendwie wirkt das auf mich etwas unplausibel.



[Fusionator]

trotzdem habe ich genau die gleichen versionsnummer nach dem flasher, wie vor dem flashen.

Nein, hast du nicht Schau nochmal ganz genau hin



[hpoperator]

Bin ich dumm

Vor lauter "Nullen" und den Stress davor den ich hatte.

Vielen Dank 😅

Ich würde sagen, dass ich jetzt den GParted-Live-Stick wieder einstecke und zum einen schaue ob mir alle Festplatten angezeigt werden und zum anderen, diese dann formatieren.



[Fusionator]

Warum nicht HBCD? Diskpart clean und fertig Oder warum willst du zwingend formatieren?



[hpoperator]

also wenn das auch möglich ist. klar.

Installiere jetzt sowieso mal HBCD, da ich unter GParted erneut nur die 7 SSD-Festplatten angezeigt bekommen habe, und keine weiteren.

Festgestellt habe ich, das das SAS-Bios ebenfalls gebootet wird und JETZT sehe ich auch den Hinweis, dass ich mit ctrl+C in das SAS-BIOS Menü komme.

nun weiß ich leider nicht, ob ich hier etwas einstellen muss, damit mir die Platten nun endlich angezeigt bzw durchgereicht werden. Ich habe es so verstanden, das ich nach dem flashen in den IT-Mode NICHTS weiter machen muss und er nun automatisch die ganzen Platten, die an den LSI-Karten hängen, anzeigt und ich damit arbeiten kann, seis mit diskpartclean oder formatieren.



[Fusionator]

nun weiß ich leider nicht, ob ich hier etwas einstellen muss, damit mir die Platten nun endlich angezeigt bzw durchgereicht werden

Mit IT Firmware gibts da eh nichts in der Richtung einzustellen.
Allerdings habe ich jetzt mit mehreren Karten im Verbund keine Erfahrung. Schau erstmal was diskpart oder Gerätemanager sagen.

ctrl+C in das SAS-BIOS Menü

Du kannst dir dort unter SAS Topology die angeschlossen Datenträger anzeigen lassen.



[hpoperator]

So. Unter dem SAS-BIOS sehe ich bei jeder LSI-Karte unter "SAS Topology" die jeweils angeschlossenen Platten. Es werden alle aufgeführt.

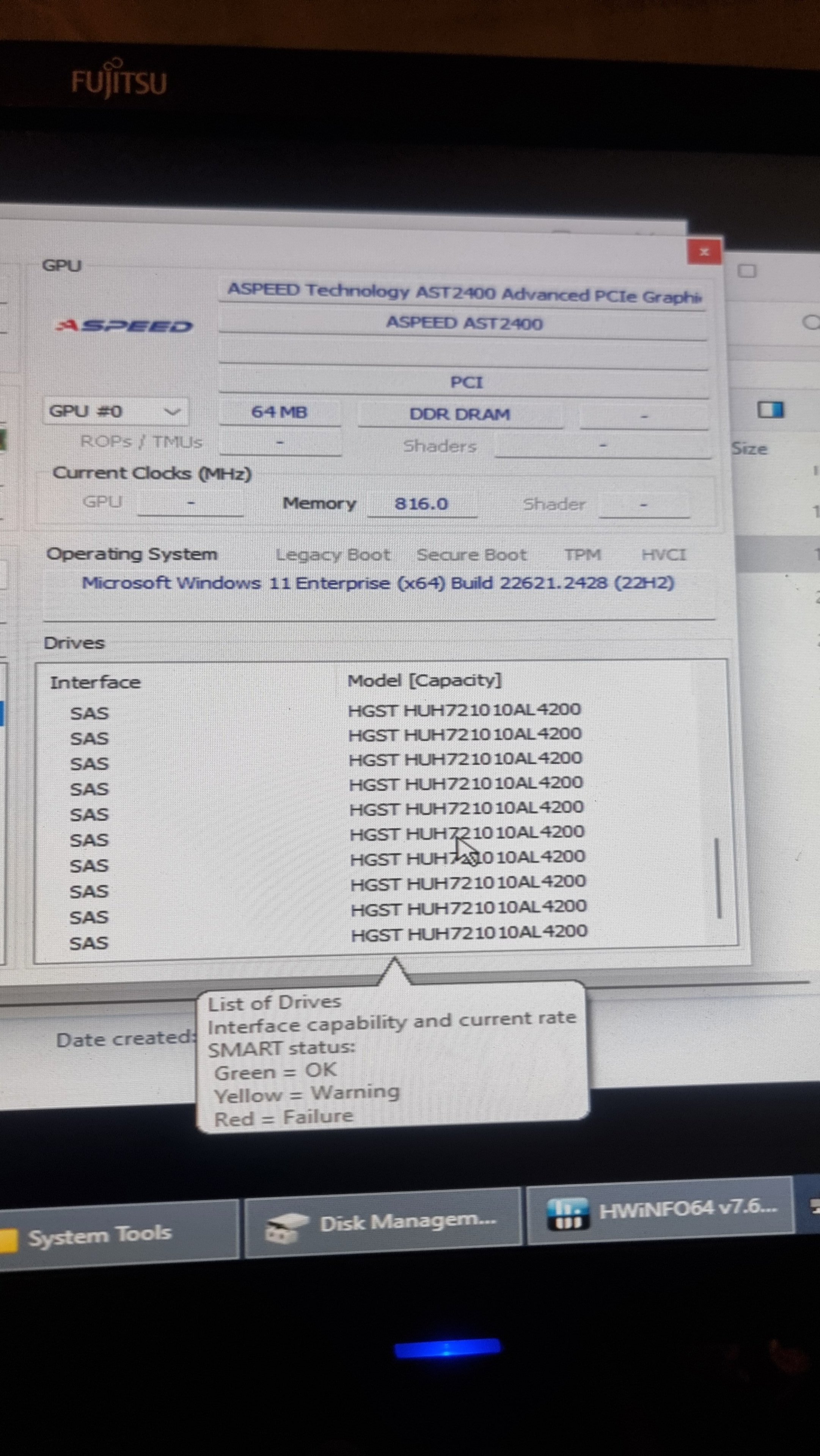

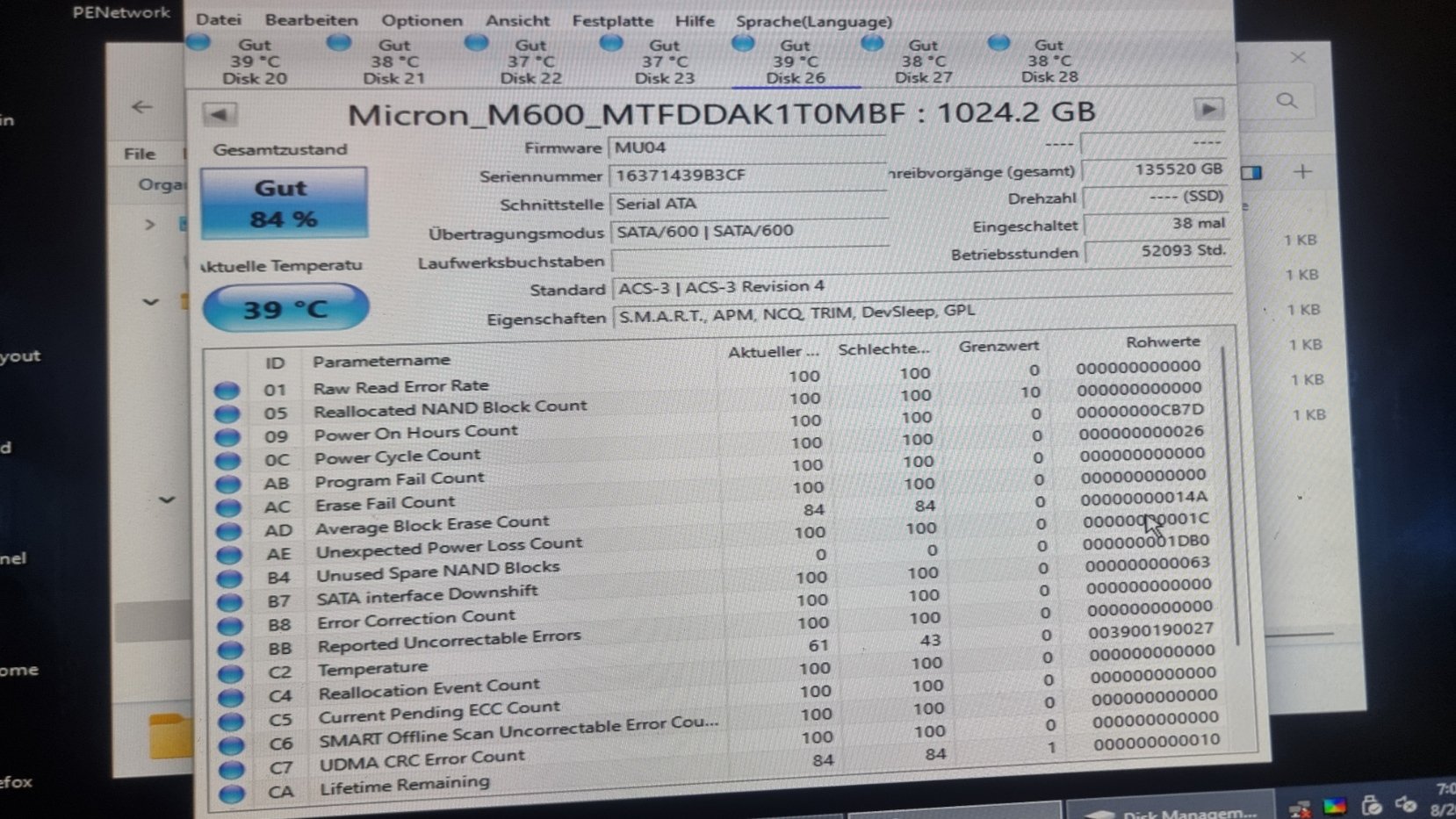

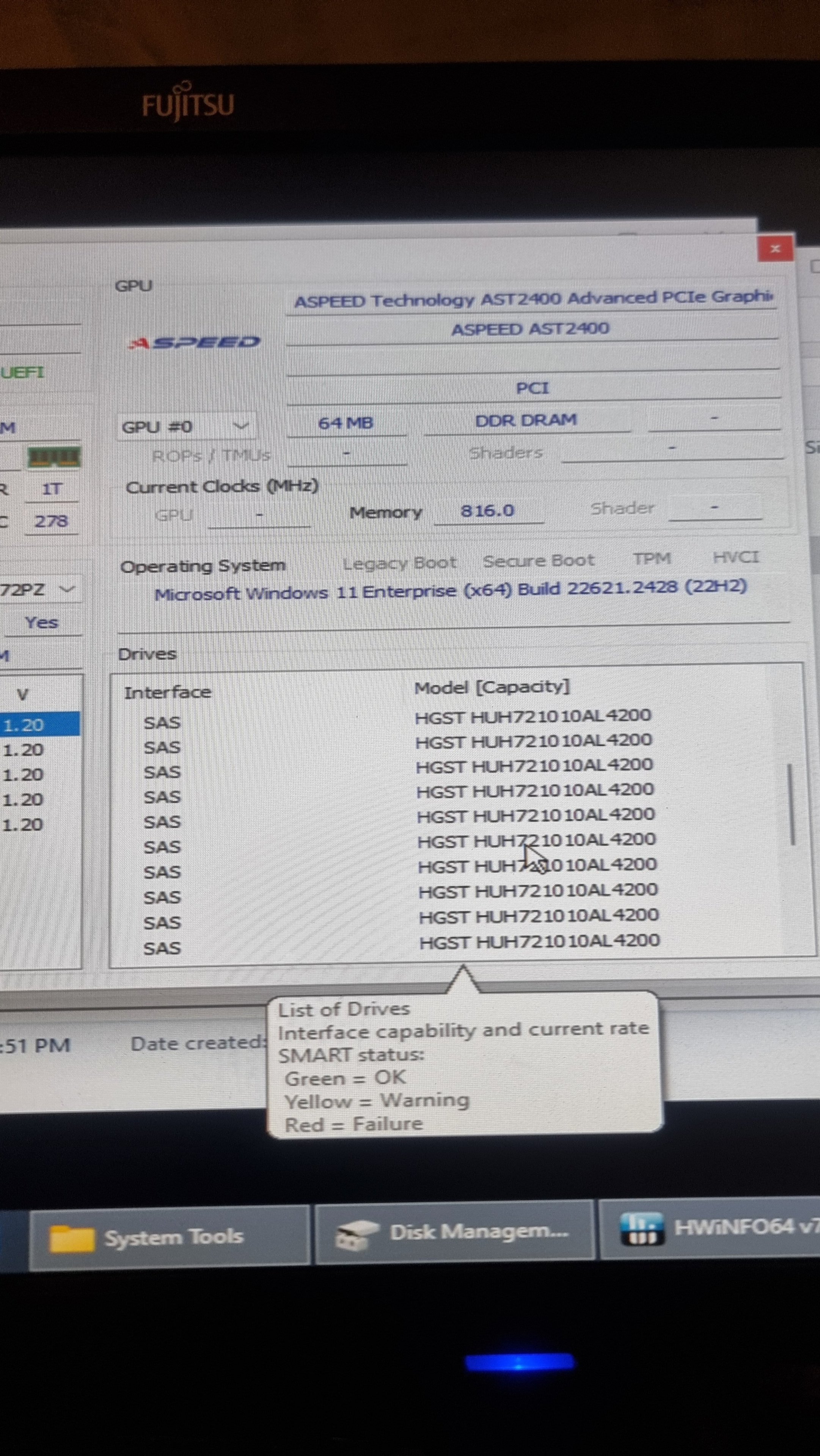

Wenn ich allerdings unter HBCD mithilfe der verschiedenen Programme nach den Festplatten schaue, is es das gleiche wie vor dem LSI Firmware Update. Die SSD Platten werden mir angezeigt und die SAS meistens nicht.

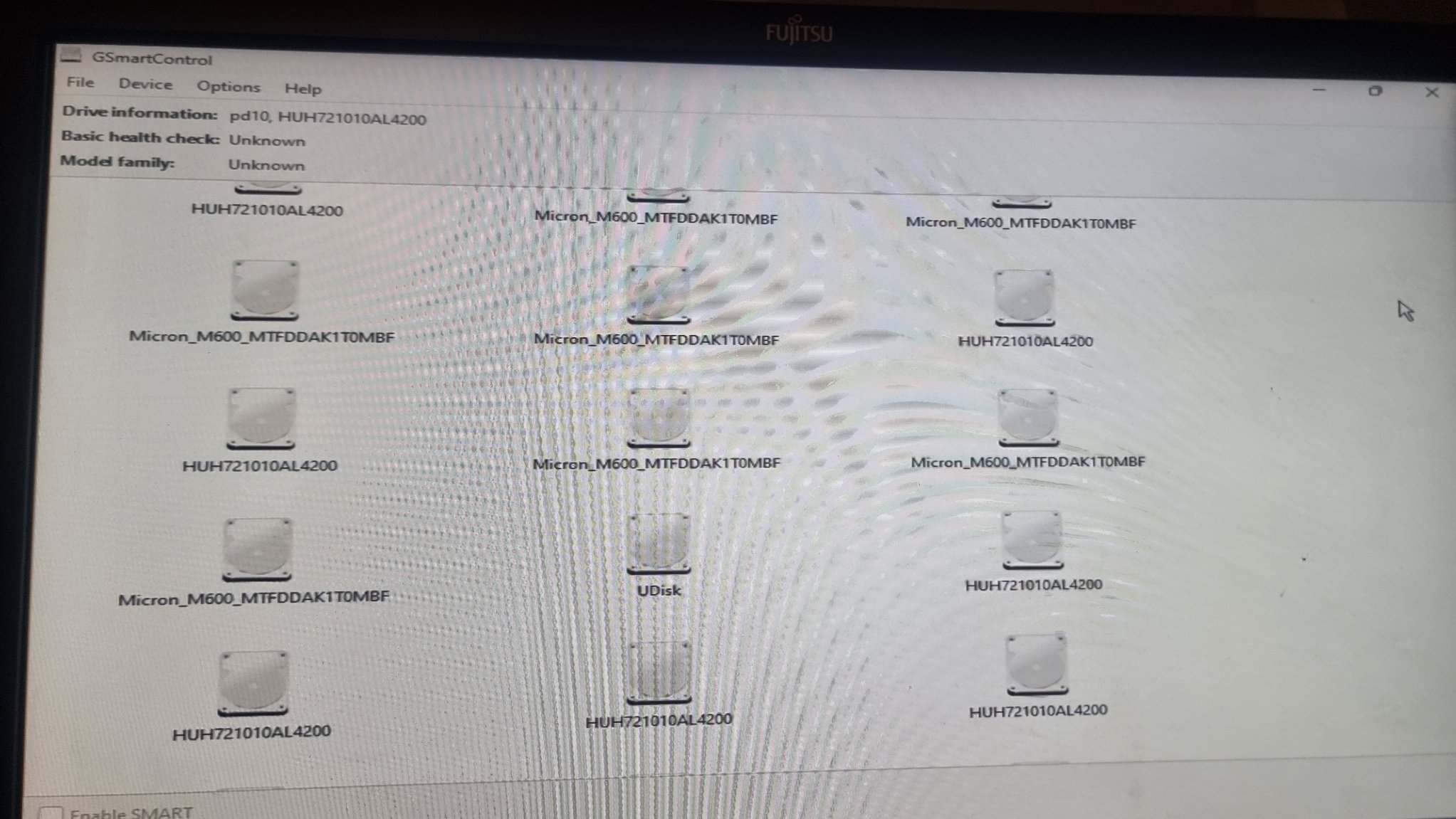

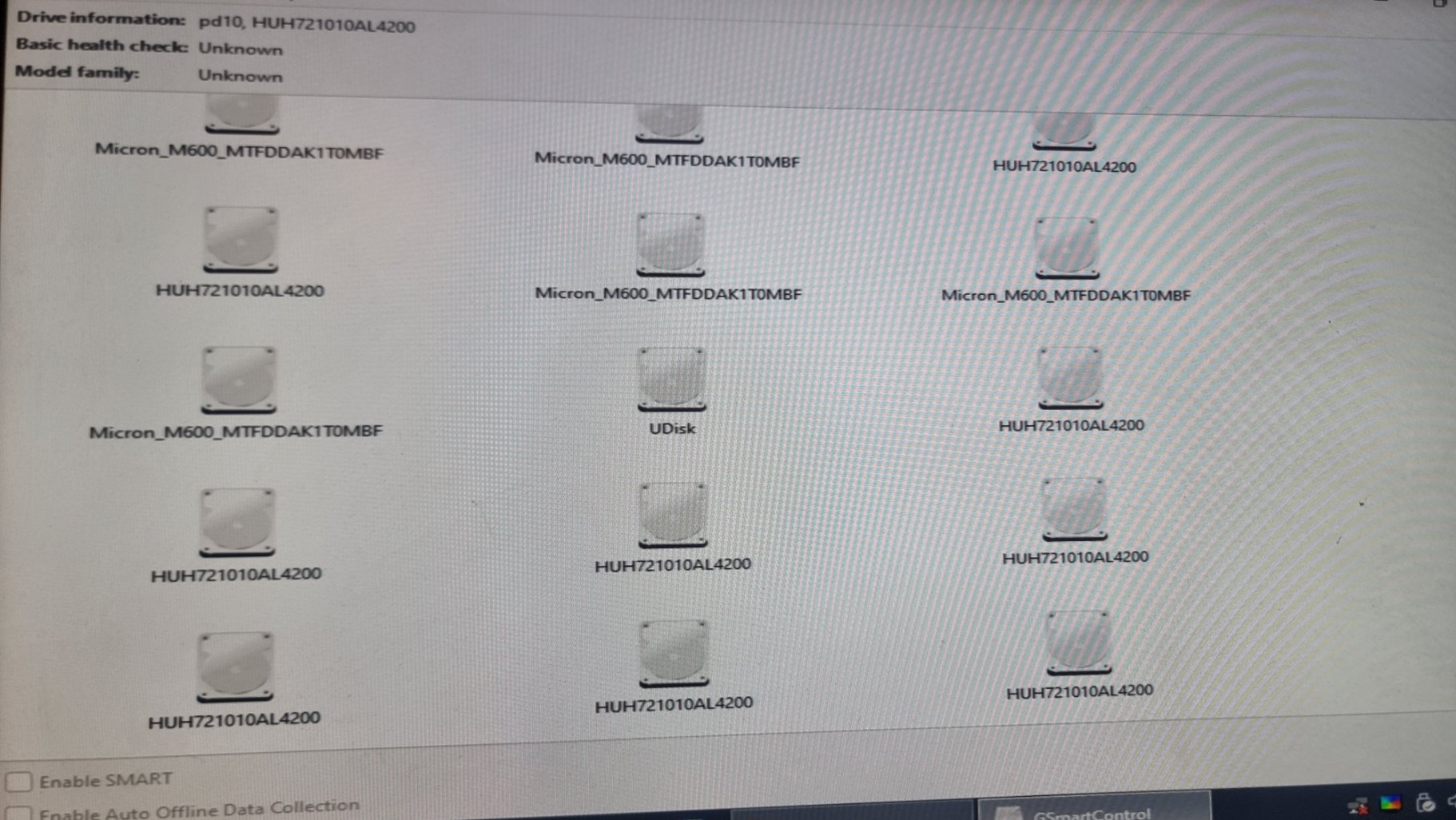

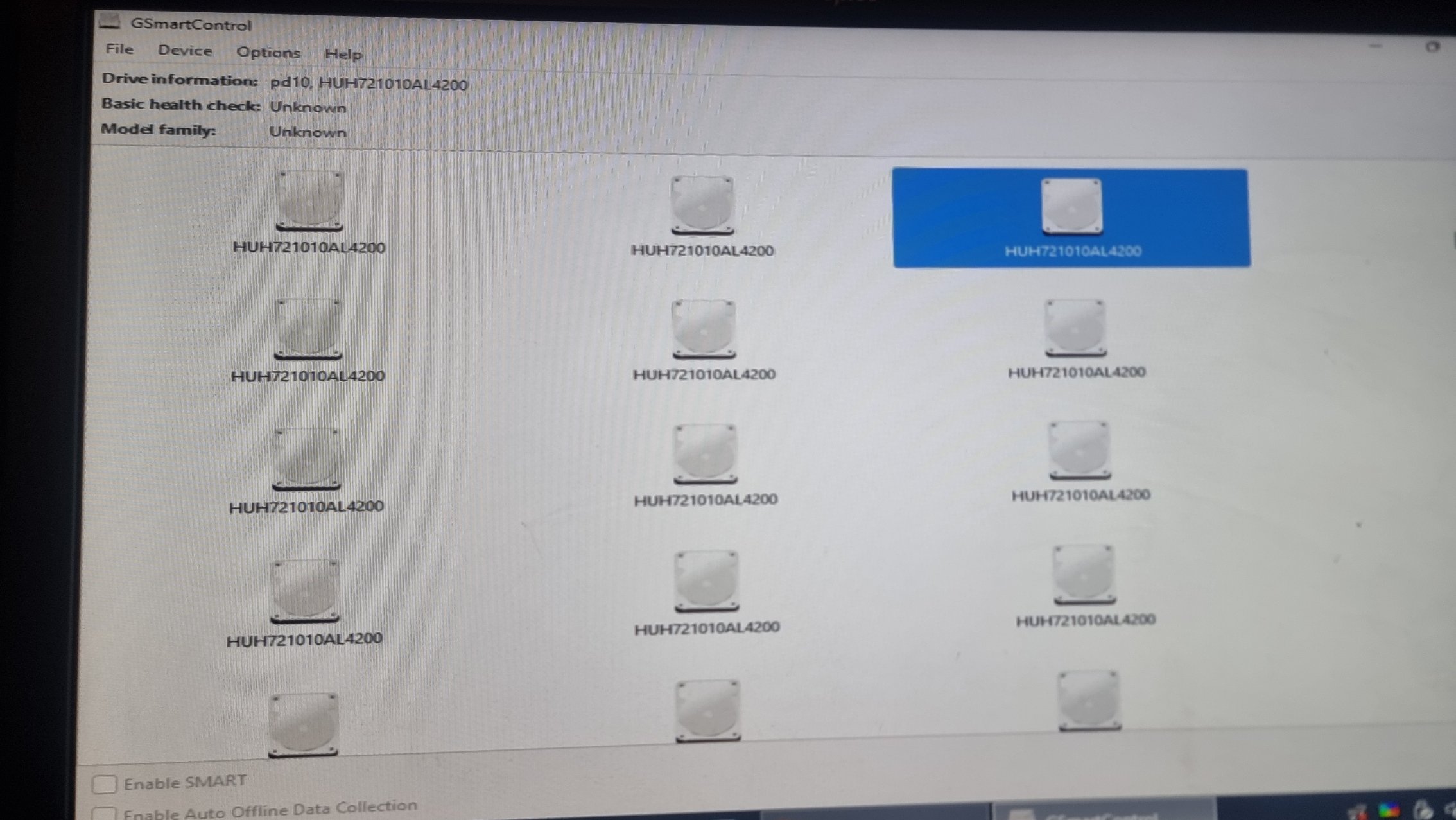

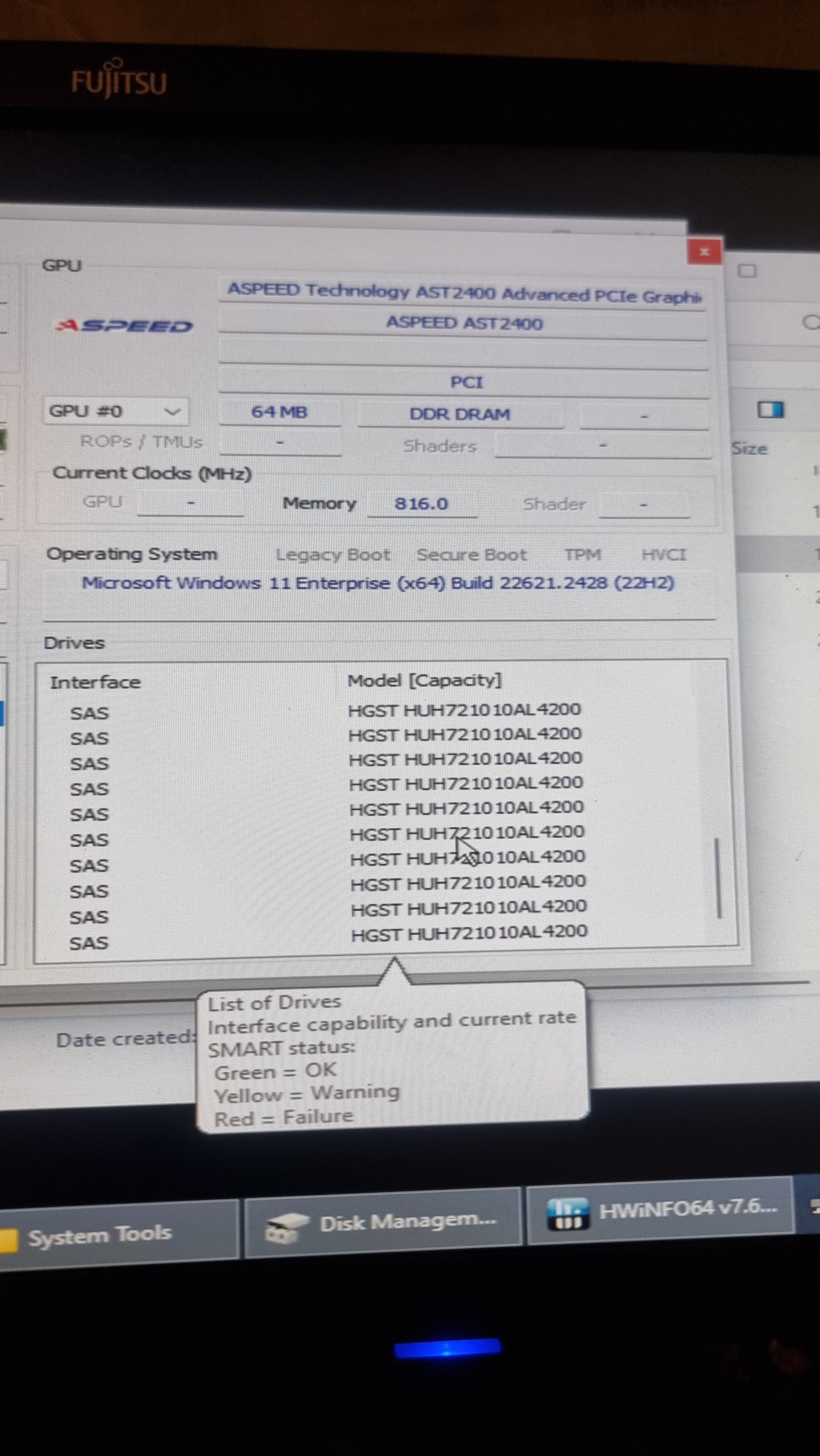

In einigen Programmen werden Sie angezeigt, allerdings erwecken Sie dann Anschein als seien Sie nicht "gekoppelt" (verzeiht den Ausdruck, hoffe ihr wisst was ich meine).

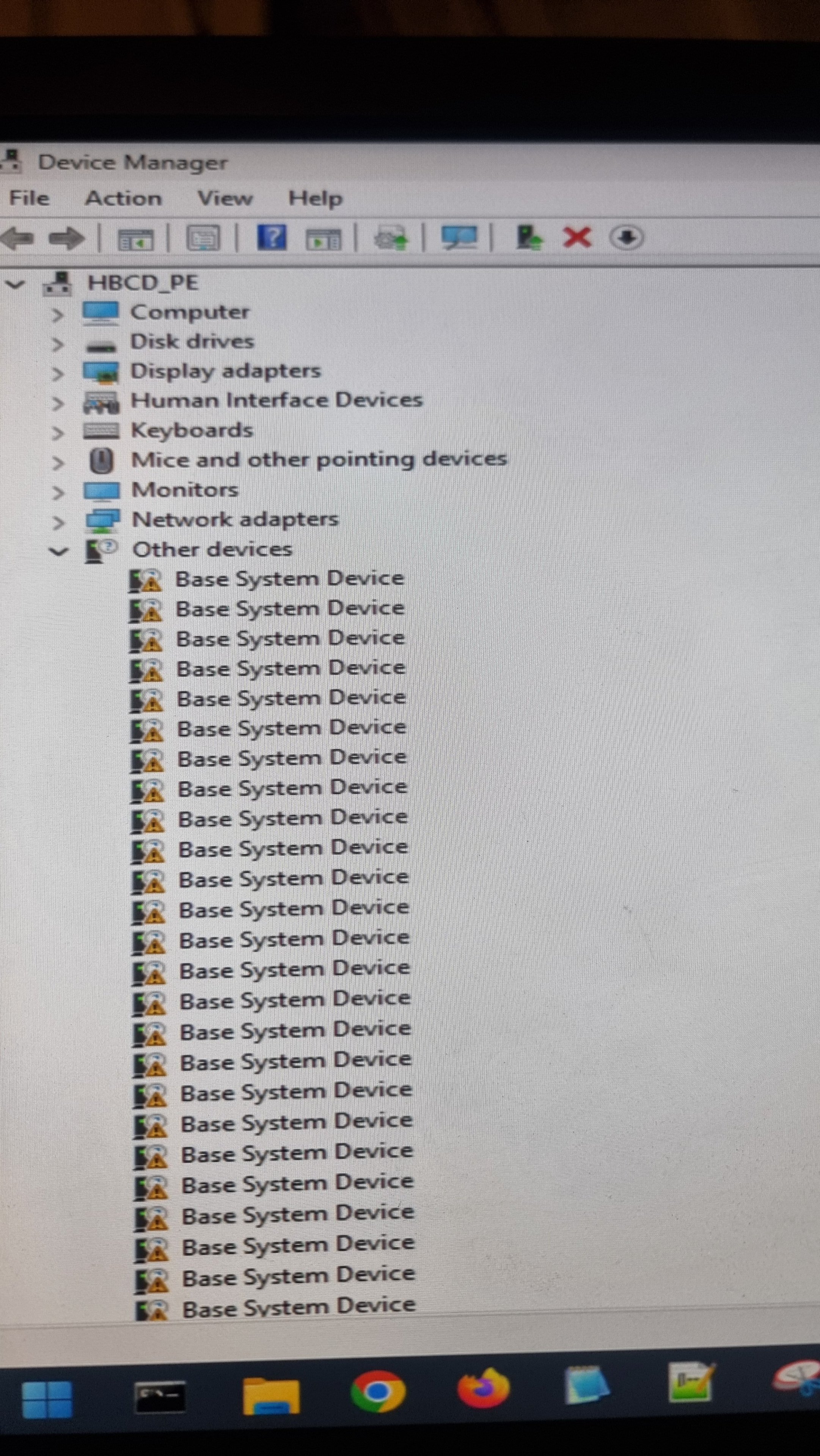

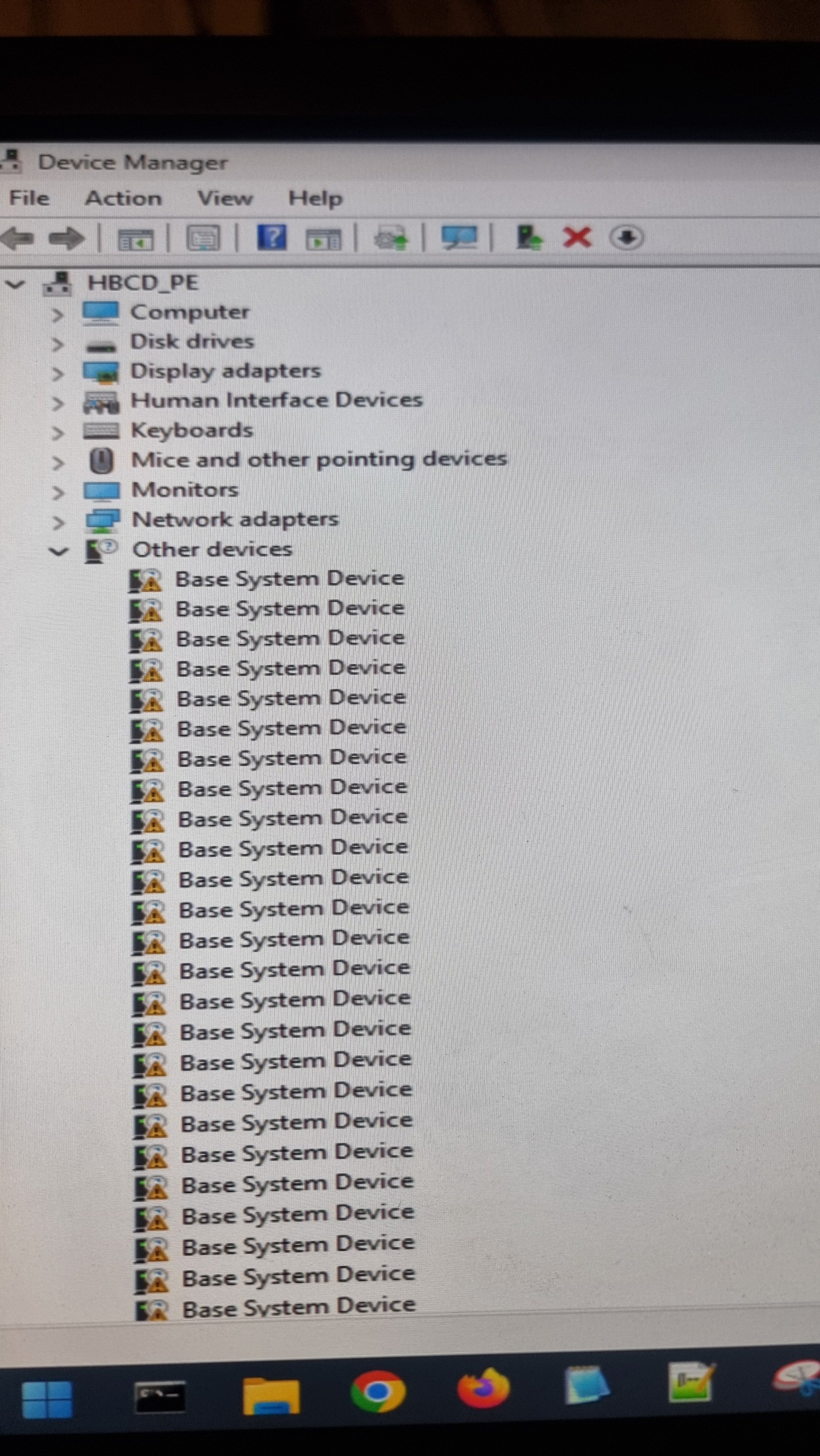

Beigefügt erneut ein paar Screenshots

Ich bin einfach nur ratlos!?
Was kann ich tun?



[hpoperator]

Hat niemand weiteren Rat?



[redjack1000]

Was kann ich tun?

Ich würde ein Betriebssystem und alle nötigen Treiber installieren um dann zu schauen, wie der Zustand ist.

CU
redjack



[Fusionator]

erwecken Sie dann Anschein als seien Sie nicht "gekoppelt" (verzeiht den Ausdruck, hoffe ihr wisst was ich meine).

Also ich weiß nicht, was du meinst

Beigefügt erneut ein paar Screenshots

Die sind aber leider relativ wertlos. Man sieht SSDs und Festplatten, mehr eigentlich nicht. Fehlende Treiber sind bei so einem WinPE normal. Es gibt da noch andere Projekte, die aber hier nicht genannt werden können
Das hilft aber hier vermutlich auch nicht weiter.
Im ersten Bild hättest du ja eine Platte anklicken könne, damit man auch relevante Infos zur Festplatte sehen kann.

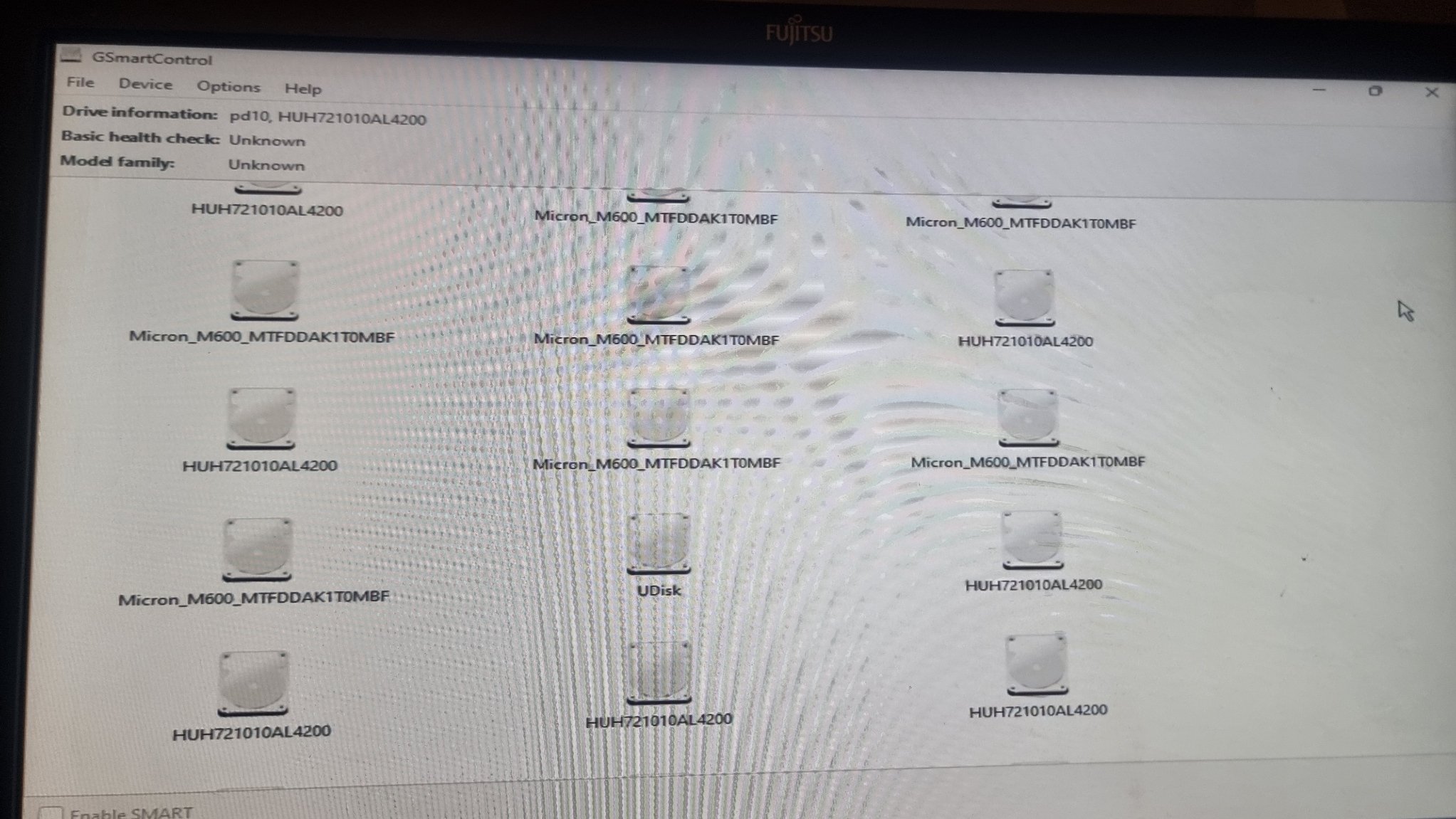

Was sagt GSmartControl bei so einer HGST Platte? Das spuckt ja doch einige Infos raus.
Was sagt Diskpart? Immer noch 0 GB Kapazität.

Du könntest ja auch einfach ein aktuelles Windows 10 installieren und sehen, wie sich die Sache da verhält.
Empfehle da übrigens die Images von deskmodder.de.
Wenn nichts hilft, baut man einfach mal drei Controller aus und schaut dann , was Sache ist.

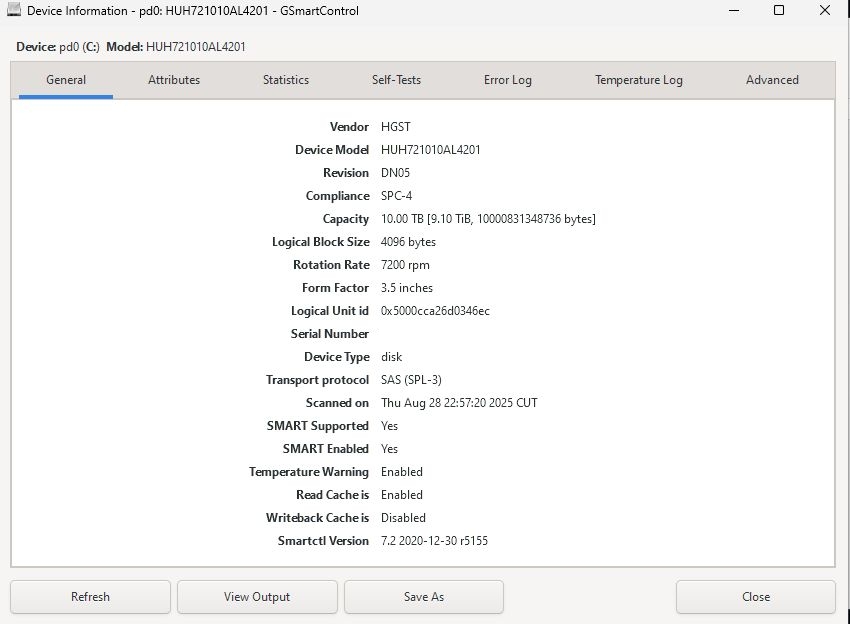

Ich habe hier das gleiche Mainboard mit gleichen Controllern und prinzipiell gleichen Platten (natürlich keine 24 Stück ) und da sehe ich unter HBCD in GSmartControl die Platte ganz normal mit allen Infos.

Ergänzung (28. August 2025)



[S_aus_B]

Wenn ich allerdings unter HBCD mithilfe der verschiedenen Programme nach den Festplatten schaue, is es das gleiche wie vor dem LSI Firmware Update. Die SSD Platten werden mir angezeigt und die SAS meistens nicht.
In einigen Programmen werden Sie angezeigt, allerdings erwecken Sie dann Anschein als seien Sie nicht "gekoppelt" (verzeiht den Ausdruck, hoffe ihr wisst was ich meine).

Beigefügt erneut ein paar Screenshots

Ich bin einfach nur ratlos!?
Was kann ich tun?

Was passiert, wenn du Linux Mint oder Ubuntu Desktop (hier dann die 25.04 nehmen, ist neuer als Mint)?, gparted ist auch im Live System vorhanden.
