RGB Lüfter COOLER MASTER 120AB

[CT-7567REX]

Hallo Computer Base Forum, ich habe noch einen Cooler Master (Masterfan 120AB) 4 pin Anschluss rumliegen.
Meine frage wäre kann ich, diesen Lüfter nur als Lüfter benutzen ohne das RGB Kabel ans Mainboard zu stecken oder kann so, ein schaden bzw. Kurzschluss entstehen. Wenn, das Kabel nicht am Mainboard angeschlossen ist.
Danke im voraus LG



[Hauro]

Ja, wenn er einen Standard-Anschluss und keinen proprietären Anschluss hat.

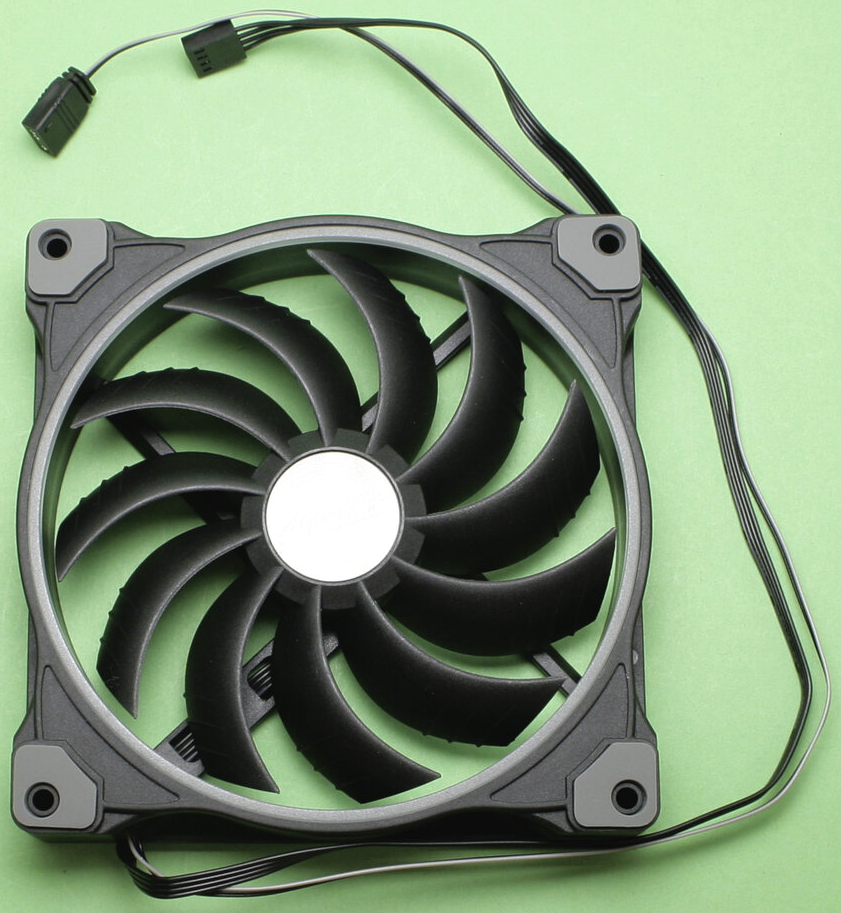

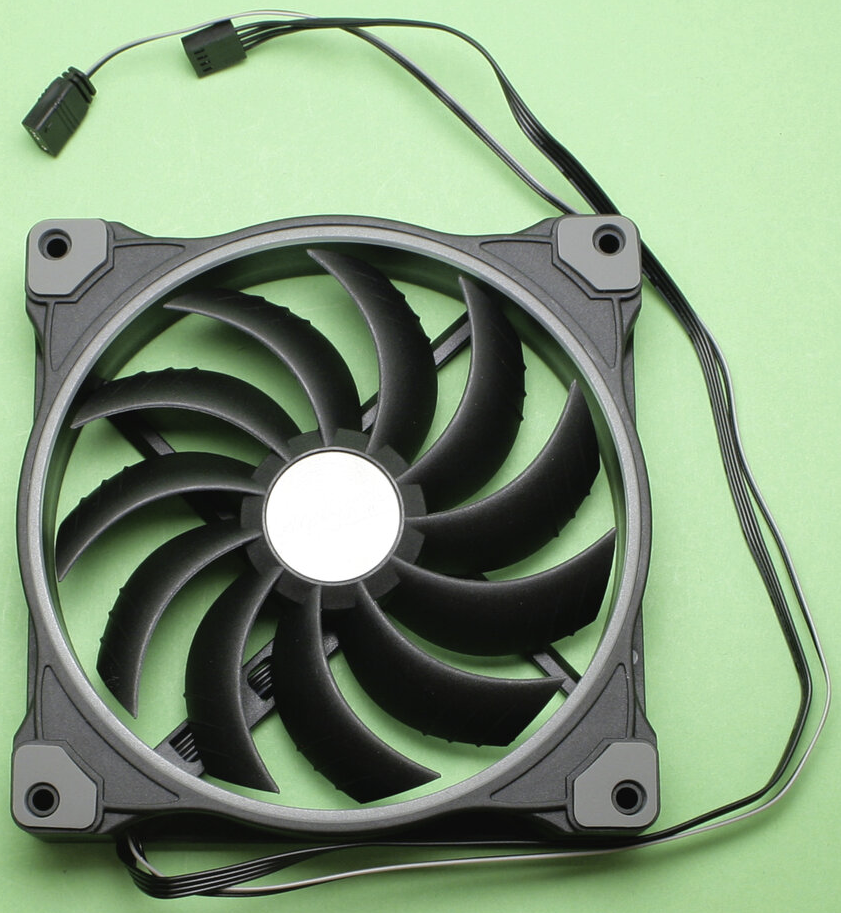

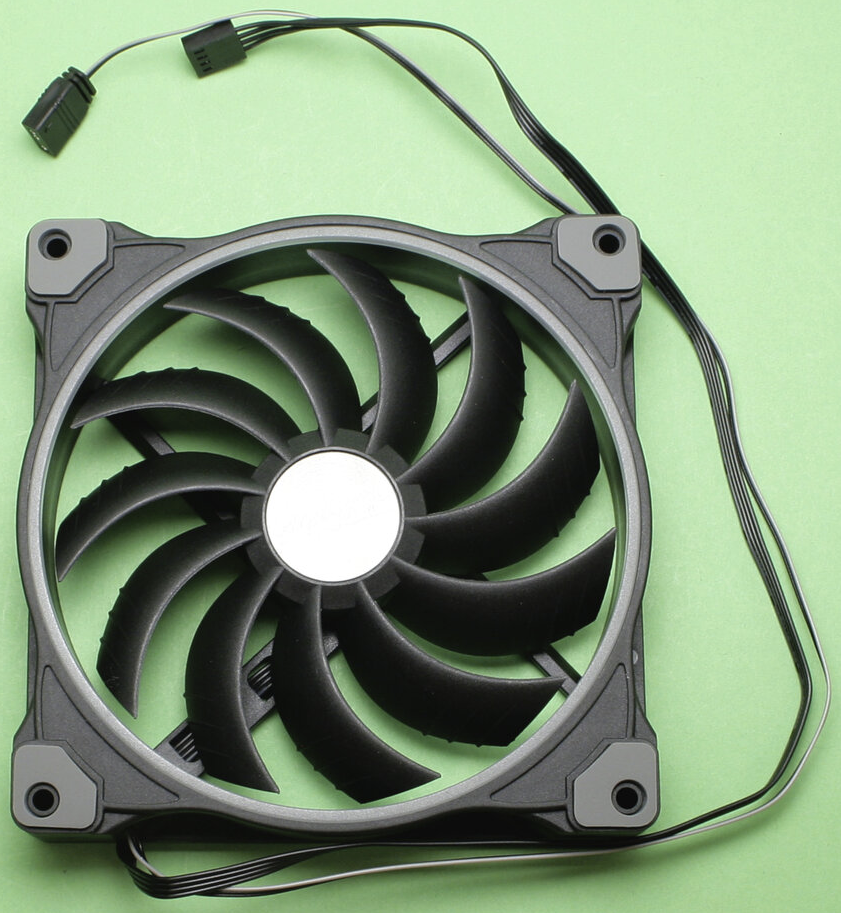

Am Beispiel des Alpenföhn Wing Boost 3 ARGB, 140mm. Dieser hat einen 4-Pin PWM und einen 3-Pin ARGB (+5V/DATA/GND) Anschluss, wie auf dem unteren Bild zu erkennen ist:


Die Kontakte des 3-Pin ARGB (+5V/DATA/GND) Anschluss halt abkleben.



[CT-7567REX]

Ja, wenn er einen Standard-Anschluss und keinen proprietären Anschluss hat.

Am Beispiel des Alpenföhn Wing Boost 3 ARGB, 140mm. Dieser hat einen 4-Pin PWM und einen 3-Pin ARGB (+5V/DATA/GND) Anschluss, wie auf dem unteren Bild zu erkennen ist:
Anhang anzeigen 1028941

Die Kontakte des 3-Pin ARGB (+5V/DATA/GND) Anschluss halt abkleben

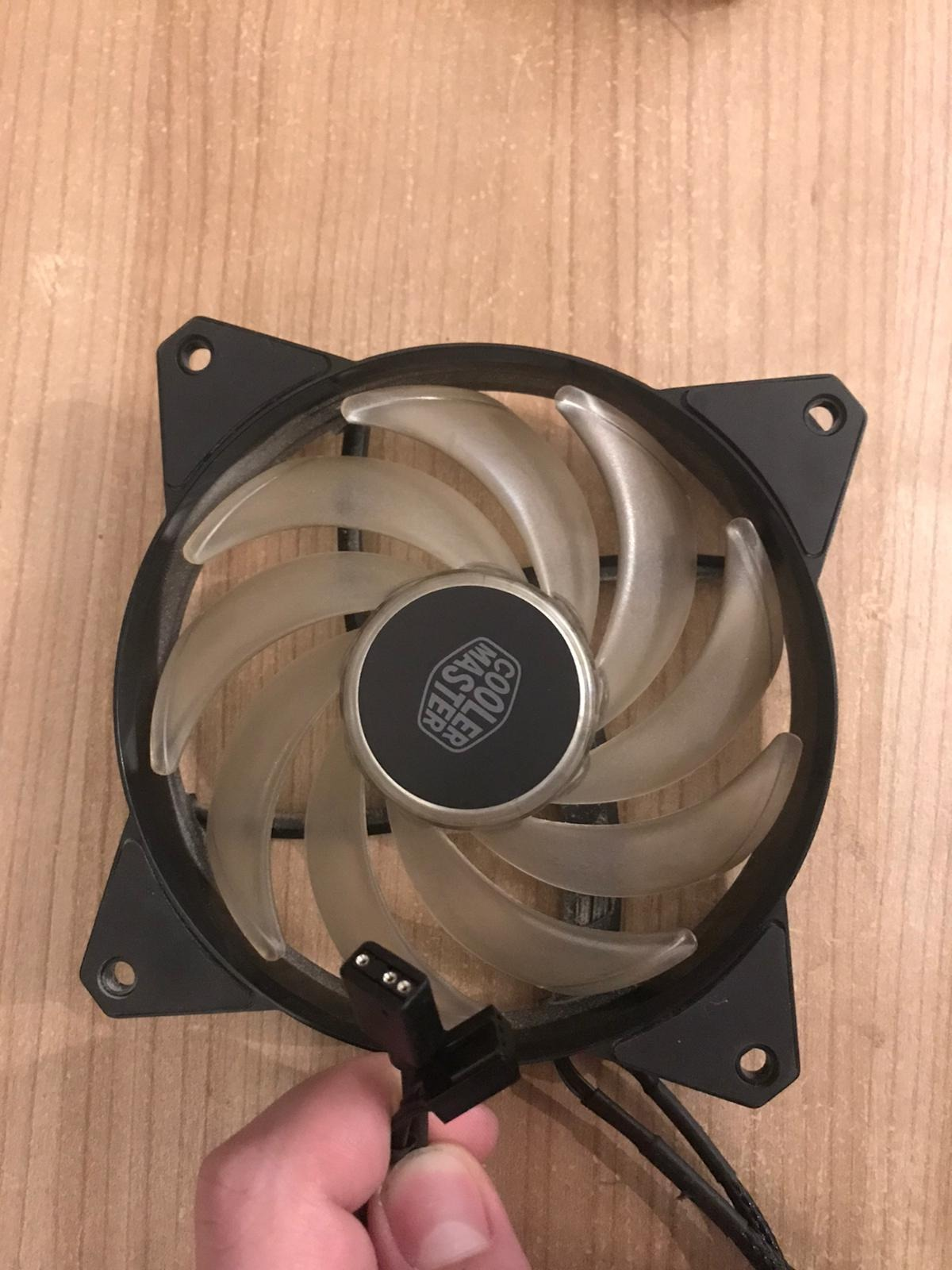

Meiner sieht genau so aus bloß nur das der lüfter durchsichtig ist da dort das rgb zum erscheinen kommt
anschlüsse etc sind gleich
Kann ich ihn also dann auch benutzen?

Ergänzung (19. Januar 2021)



[Hauro]

Kann ich ihn also dann auch benutzen?

Ja

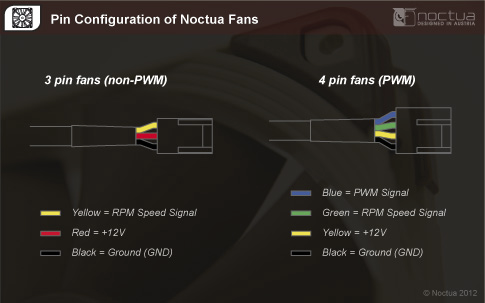

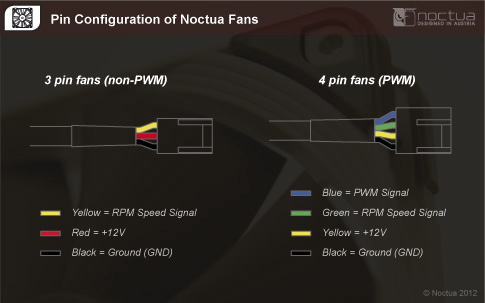

Hier der Anschluss des 3-Pin und 4- Pin PWM Lüfters:

Der 4- Pin PWM Lüfter hat einen weiteren Kontakt für das PWM-Signal und wird über dieses geregelt.

Zu beachten ist noch die maximale Leistung pro Anschluss. Die Leistung pro Anschluss sollte im Handbuch angegeben sein, sie ist meist 1A (12W = 12V * 1A). Dies sollte nur bei Anschluss mehrerer Lüfter von Bedeutung sein.


Pin-Belegungen und Steuerung

• PWM (PWM Mode):
  1. Pin GND, 2. Pin +12V (fix), 3. Pin Sensor (Drehzahl), 4. Pin PWM-Signal (Steuerung)

  Bei der Steuerung über das PWM-Signal liegen immer +12V an, daher ist die Anlaufspannung des Lüfters egal und ein 3-Pin Lüfter dreht mit seiner Maximal-Drezahl.
• Spannung (DC Mode):
  1. Pin GND, 2. Pin Spannung (Steuerung), 3. Pin Sensor (Drehzahl), 4. nicht belegt, +5V, usw.

  Ein 4-Pin PWM-Lüfter kann wie dein 3-Pin Lüfter über die Spannung gesteuert werden, zu beachten ist aber die Anlaufspannung, ab der sich ein Lüfter anfängt zu drehen. Die Anlauf-/Start-Spannung eines Lüfter spielt bei der Steuerung über die Spannung nur dann keine Rolle, wenn die Lüfter-Steuerung eine Boost-Funktion - kurze Anhebung der Spannung - hat.

  Die Steuerung über die Spannung ist nicht so genau wie über das PWM-Signal. Deshalb wird der CPU-Lüfter immer über PWM gesteuert - Vorgabe von AMD und Intel.



[CT-7567REX]

Ja

Hier der Anschluss des 3-Pin und 4- Pin PWM Lüfters:
Anhang anzeigen 1028945

Zu beachten ist noch die maximale Leistung pro Anschluss. Die Leistung pro Anschluss sollte im Handbuch angegeben sein, sie ist meist 1A (12W = 12V * 1A).

Neue wlan karte wurde bestellt also damit eine besser kühlleistung vorhanden ist....

Meine frage wäre kann ich diesen lüfter im 4 pin 12v anschluss anbringen oder muss ich es an den besetzten lüfter 4 pin Anschluss anschließen



[Hauro]

Meine frage wäre kann ich diesen lüfter im 4 pin 12v anschluss anbringen

Ist damit das Netzteil gemeint?

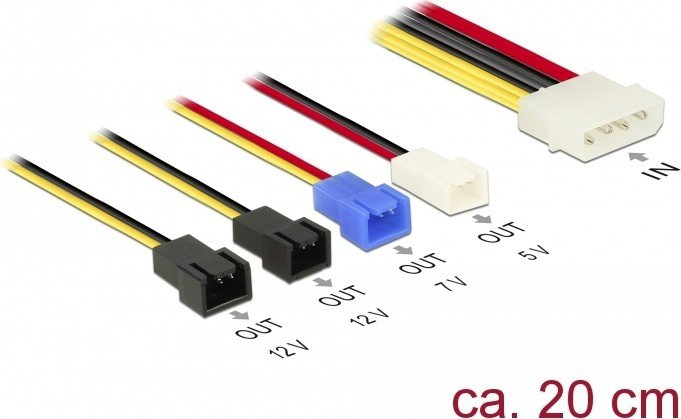

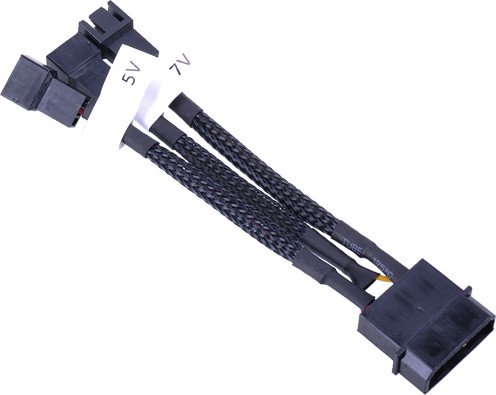

Für 3-Pin Lüfter gibt es Adapter

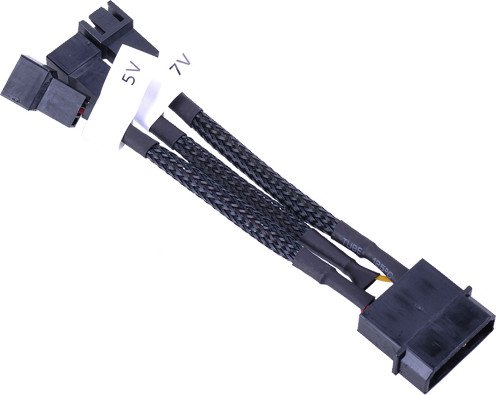

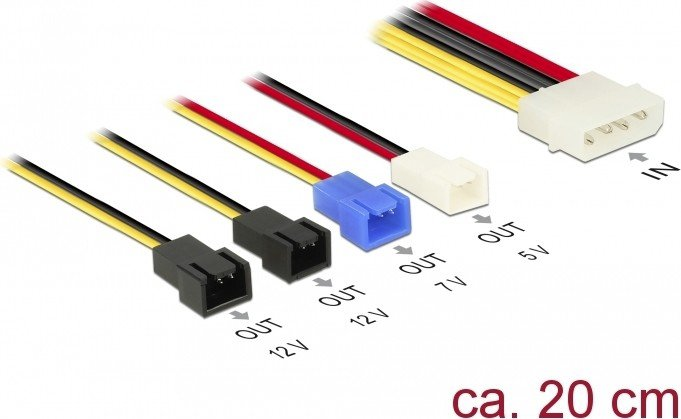

Phobya 4Pin Molex auf 3Pin 5V/7V/12V Adapter 10cm, sleeved schwarz (87490)

oder muss ich es an den besetzten lüfter 4 pin Anschluss anschließen

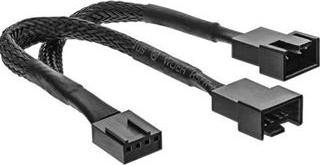

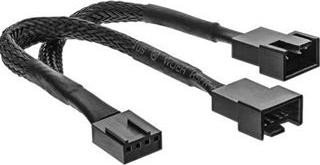

An einem Lüfter-Anschluss können mehrere Lüfter angeschlossen und zusammen gesteuert werden. Z.B. über einen Y-Adapter

Es muss sich um den gleichen Lüfter-Typ - 3-Pin oder 4- Pin PWM - handeln. Die Ausnahme für den 4- Pin PWM Lüfter siehe oben unter Steuerung, da ein 4- Pin PWM Lüfter auch über die Spannung gesteuert werden kann.

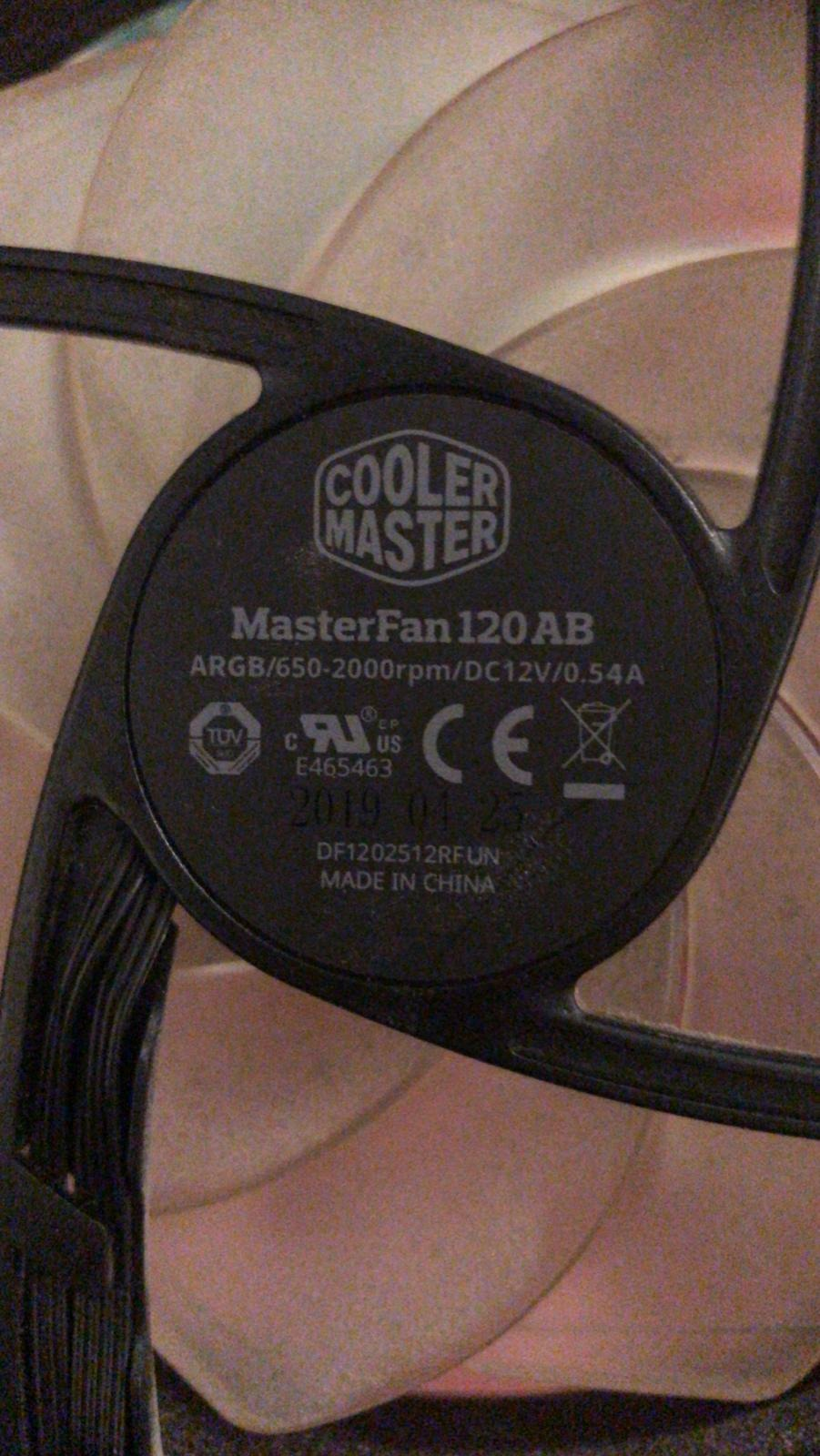

Der Lüfter hat eine maximale Leistungsaufnahme von 0,54A oder 6,48W.

Es müsste dieser Lüfter MasterFan MF120R ARGB R4-120R-20PC-R1 sein:

RGB Rated Voltage 5V DC
RGB Rated Current 0.34A

Fan Rated Voltage 12VDC
Fan Rated Current 0.2A
Fan Safety Current 0.54A
Fan Power Connector 4-Pin (PWM)

Siehe auch Thema Fan Installation bei ASUS Strix Z490-G mATX.



[CT-7567REX]

Ist damit das Netzteil gemeint?

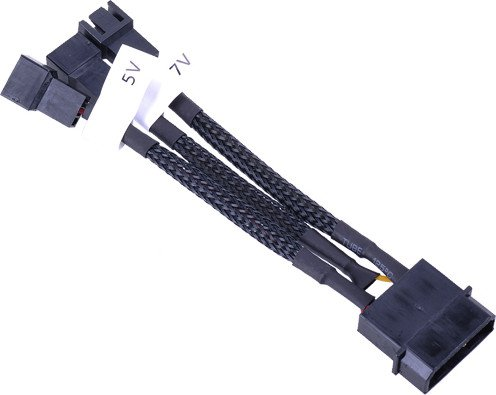

Für 3-Pin Lüfter gibt es Adapter
Anhang anzeigen 1028980

Anhang anzeigen 1028981

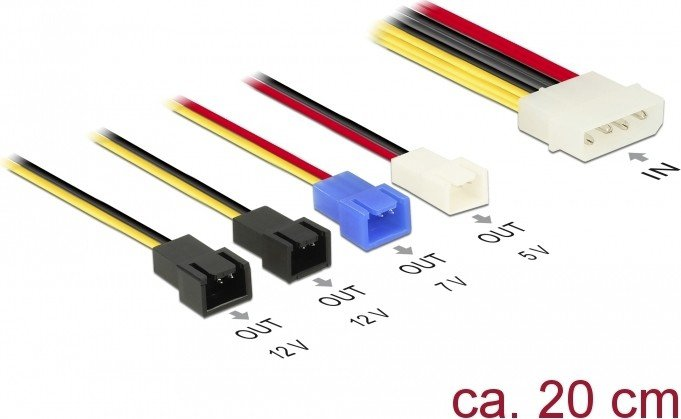

Phobya 4Pin Molex auf 3Pin 5V/7V/12V Adapter 10cm, sleeved schwarz (87490)

An einem Lüfter-Anschluss können mehrere Lüfter angeschlossen und zusammen gesteuert werden. Z.B. über einen Y-Adapter
Anhang anzeigen 1028983

Es muss sich um den gleichen Lüfter-Typ - 3-Pin oder 4- Pin PWM - handeln. Die Ausnahme für den 4- Pin PWM Lüfter siehe oben unter Steuerung, da ein 4- Pin PWM Lüfter auch über die Spannung gesteuert werden kann.

Der Lüfter hat eine maximale Leistungsaufnahme von 0,54A oder 6,48W.

Es müsste dieser Lüfter MasterFan MF120R ARGB R4-120R-20PC-R1 sein:




Siehe auch Thema Fan Installation bei ASUS Strix Z490-G mATX.

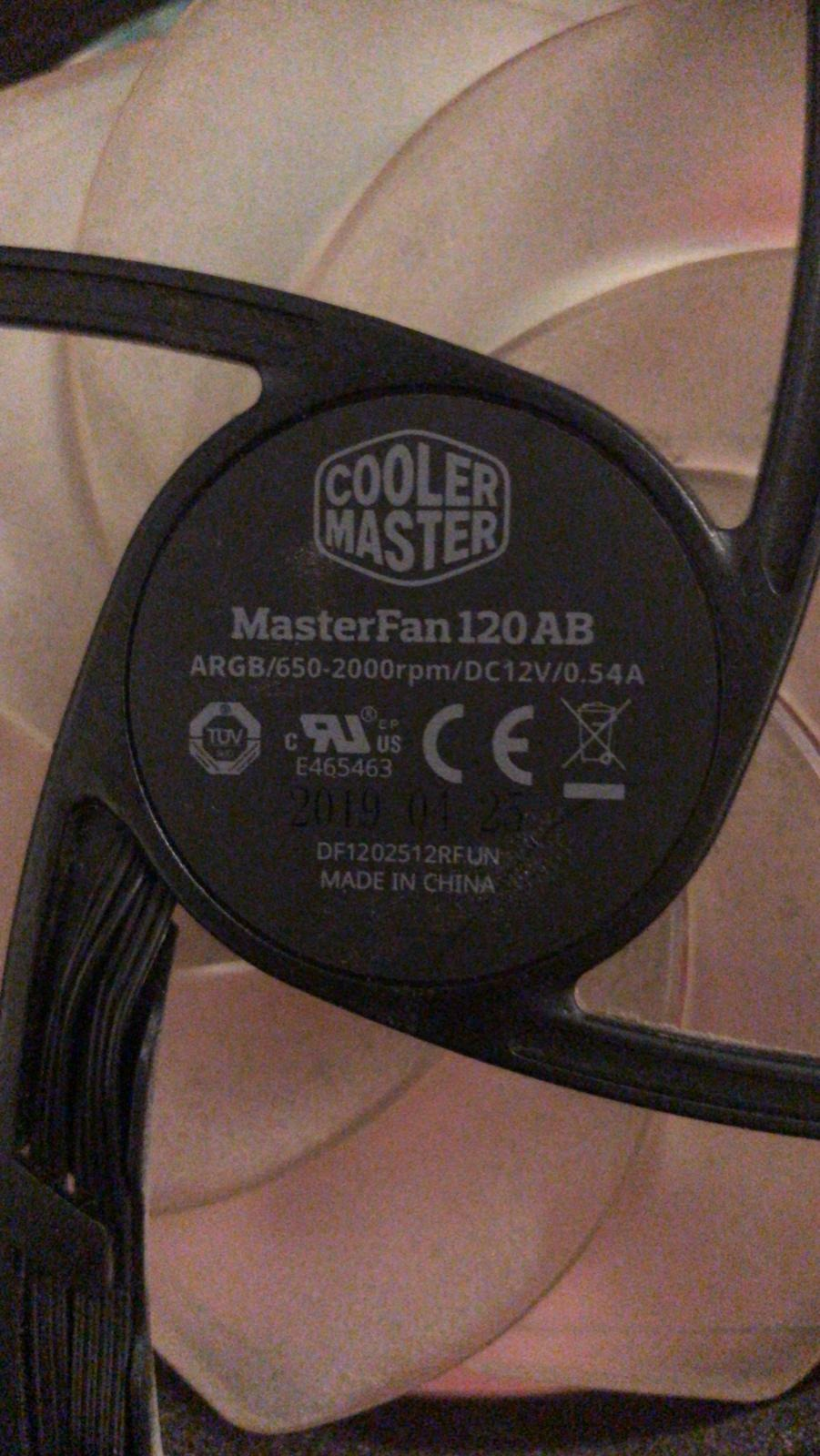

HI danke für die schnellen und ausführlichen antworten ich wollte nur wissen kann ich anhand des fotos welches ich geschickt habe meinen lüfter an meinen mainboard anschließen
mainboard ist das msi pro vdh b450 m-atx



[Hauro]

pro vdh b450 m-atx

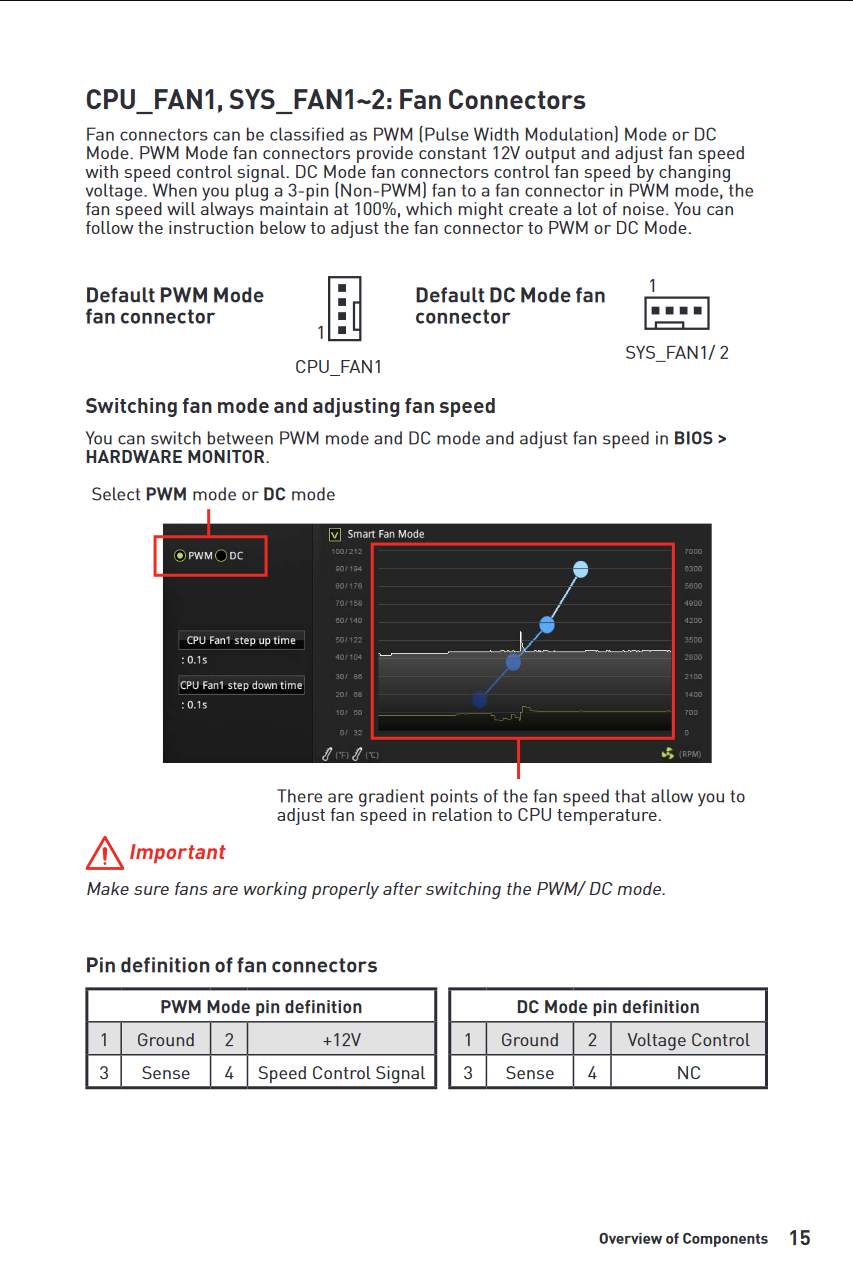

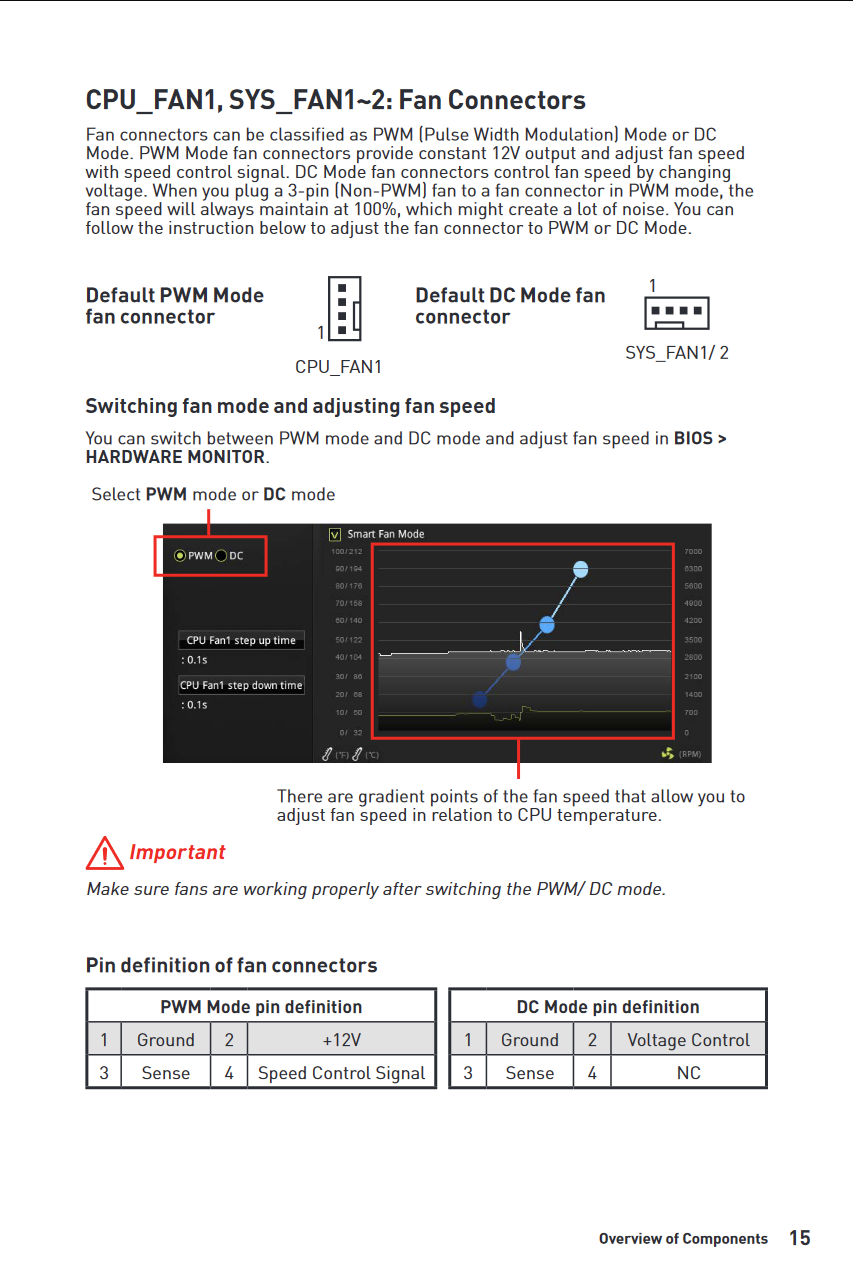

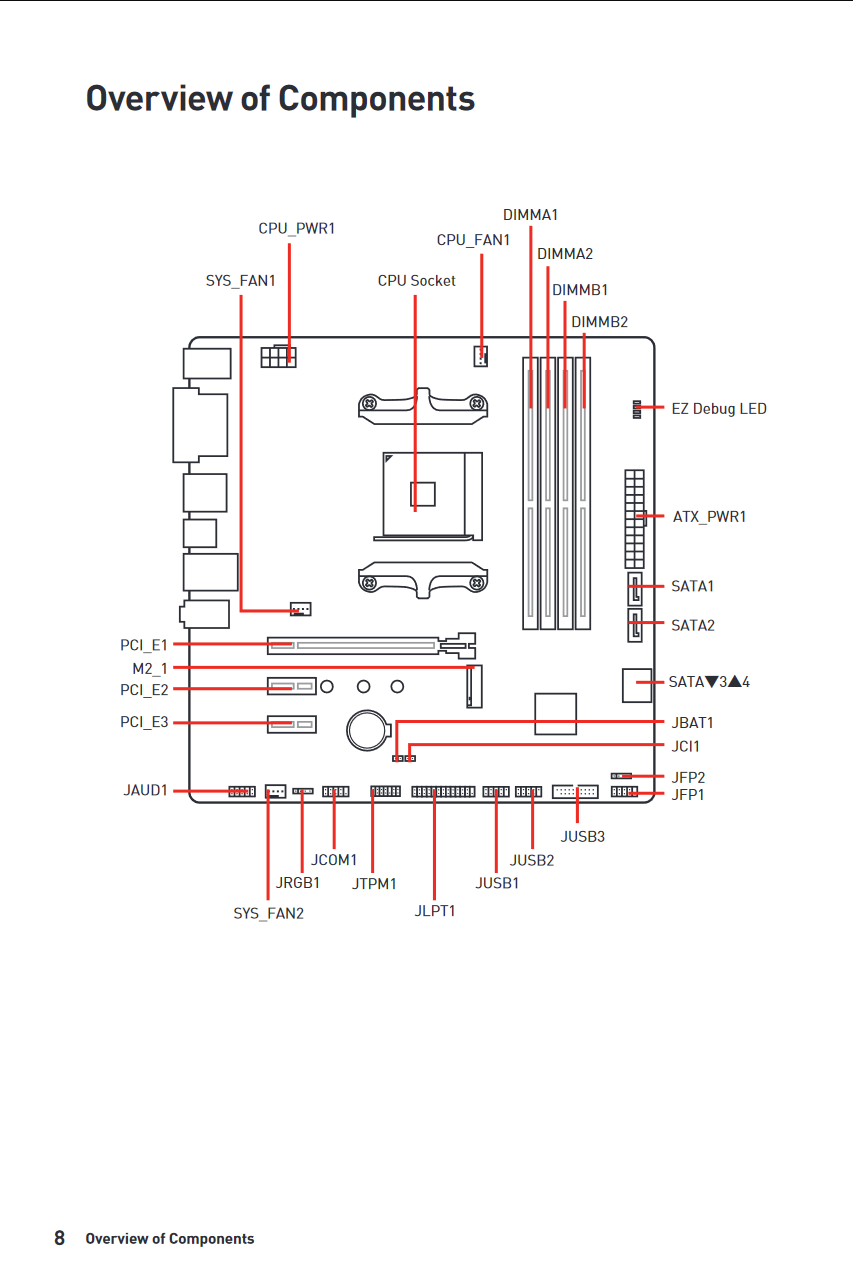

Hier für das MSI B450M PRO-VDH MAX sollte identisch zur nicht-MAX Version sein.


Der Lüfter kann an SYS_FAN1/2 angeschlossen und gesteuert werden. Das Mainboard kann 3-Pin und 4-Pin Lüfter steuern. Im UEFI kann der entsprechende Modus (3-Pin DC Mode (Standardeinstellung) und 4-Pin PWM Mode) eingestellt werden.



[CT-7567REX]

ahso danke bin mir immer noch nivht sicher ob ich es anschließen will hab halt angst das alle komponenten kaputt gehen ist halt ein 12 v lüfter nicht das wenn ich ihn anschließe alles kaputt geht



[Hauro]

ist halt ein 12 v lüfter

Die normalen Lüfter haben alle 12V.

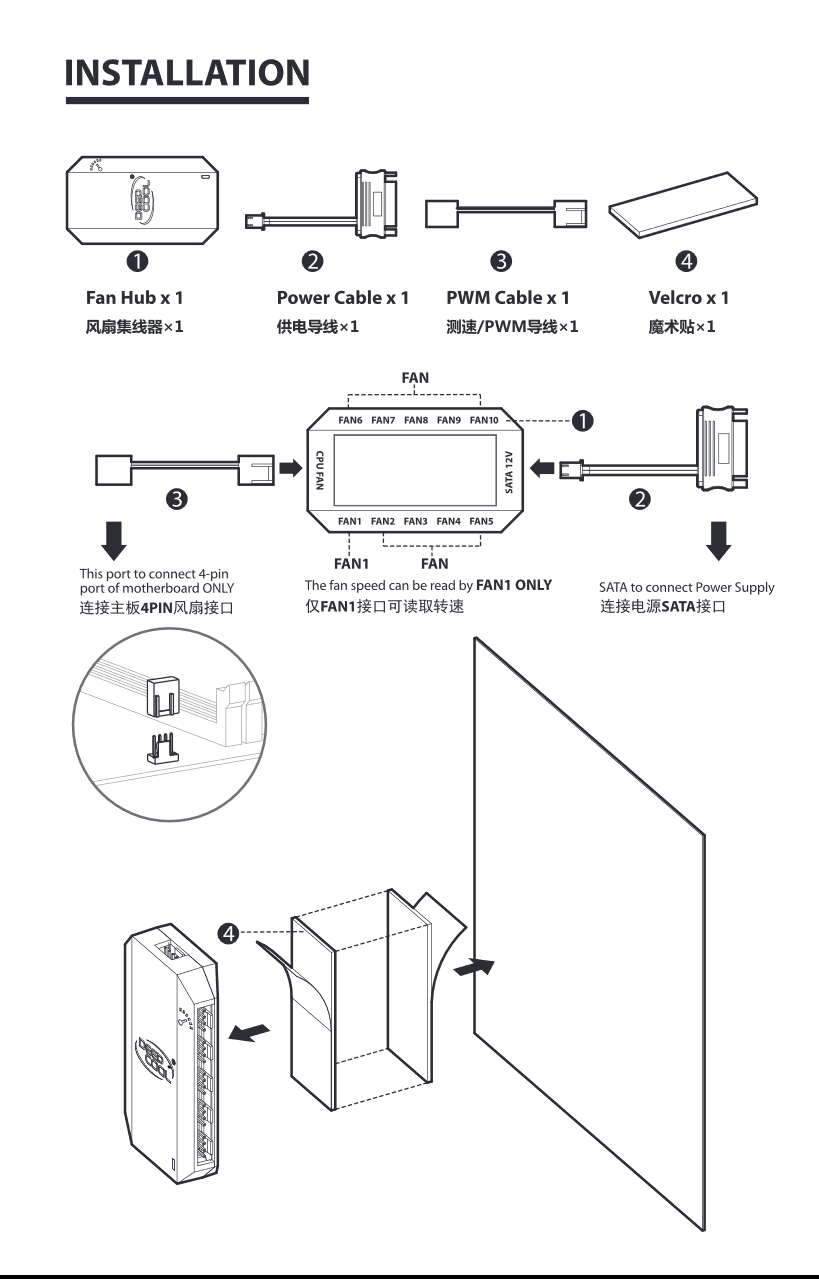

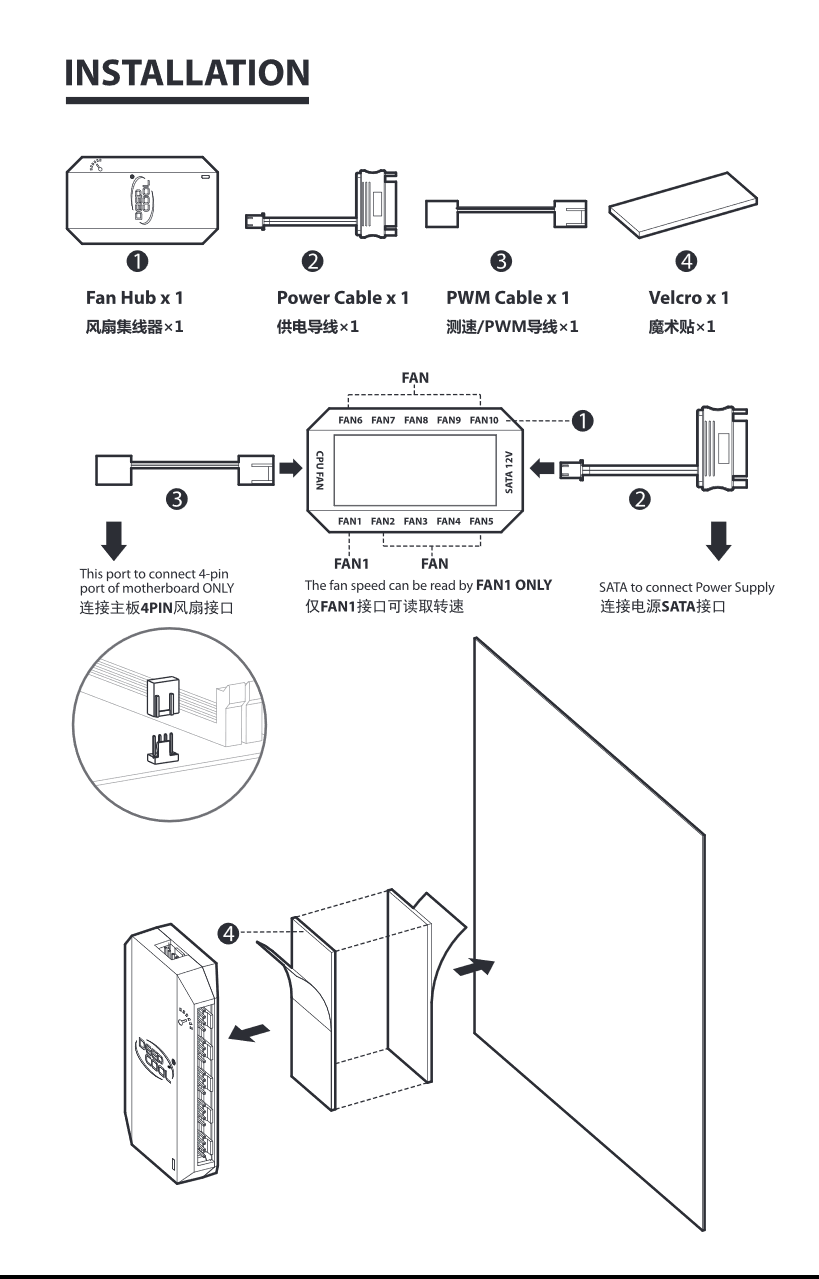

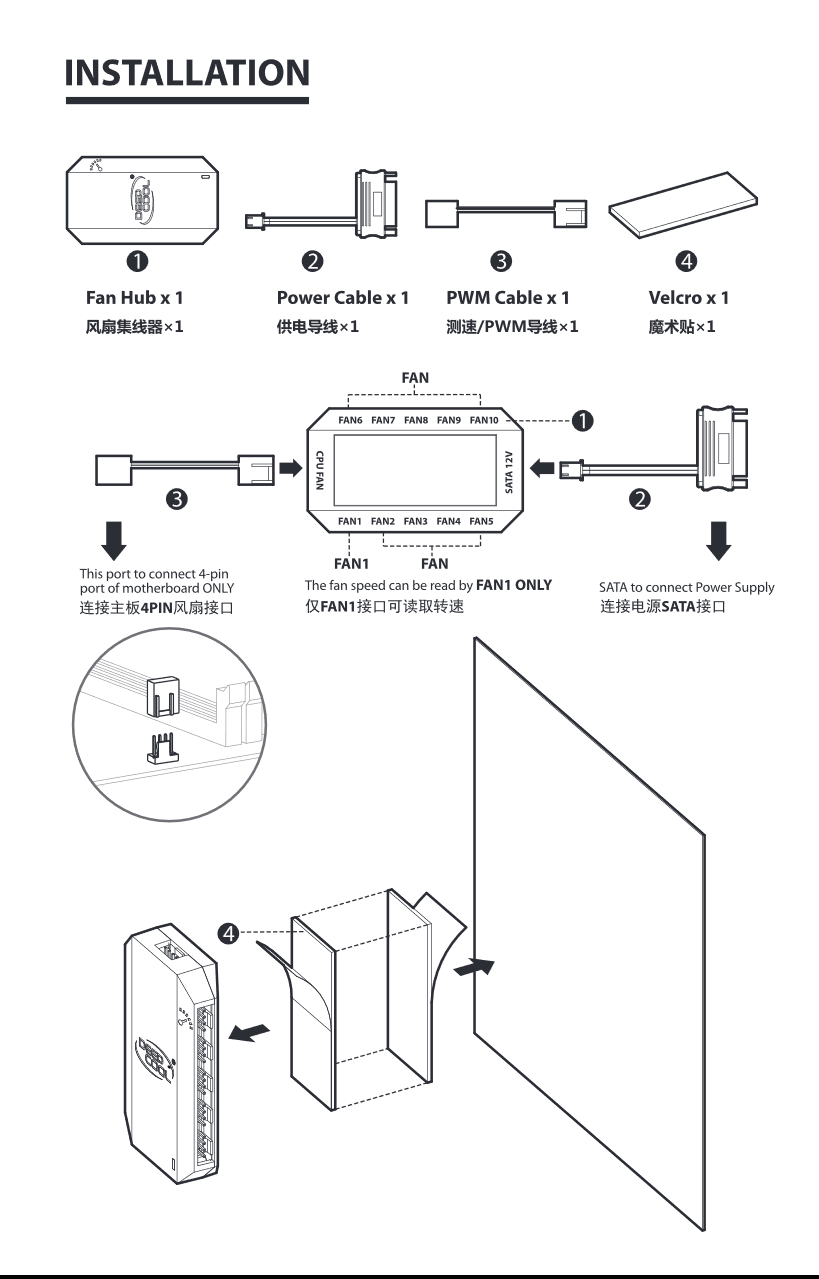

Es gibt auch Hubs mit eigener Stromversorgung, wie zum Beispiel die Phobya 4Pin PWM auf 8x 4Pin Splitter oder Deep Cool FH-10.



[CT-7567REX]

Die normalen Lüfter haben alle 12V.

Es gibt auch Hubs mit eigener Stromversorgung, wie zum Beispiel die Phobya 4Pin PWM auf 8x 4Pin Splitter oder Deep Cool FH-10.
Anhang anzeigen 1029036

das wäre eine option um sicher zu sein lg und dankr dir
