Scythe Mugen mit Retention Kit

[shadow07]

Hallo,

ich brauche eure schnelle Hilfe. Wie installiere ich den Scythe Mugen? Muss ich dafür die Original Klammern des Kühlers verwenden und die Push-Pins abmachen? Mit den Klammern vom Retention Kit passt das irgendwie nicht.



[y33H@]

AW: Scythe Mugen mit Retention Kit (schnelle Hilfe)

Du schraubst das Metallstück, an dem die Push Pins sitzen ab. Nun statt dem Push-Pin-Modul das mit den 775-Klammern anbringen - das vom Retention Kit. Nun noch das Retention-Modul samt der Backplate am Board verschrauben (die Folie nicht abmachen, sonst bekommst du die Backplate kaum wieder ab). Nun natürlich WLP drauf un den Kühler mittig aussetzen. Anschließend über Kreuz bzw. diagonal zwei Klammern einhacken, in dem du senkrecht Druck auf diese ausübst und sie ein wenig nach außen, also von der CPU weg drückst um sie dann unter die Laschen zu schieben, so das sie fest "reinrasten". Das Spielchen nun noch mit den anderen beiden Klammern - fertig.

cYa



[shadow07]

AW: Scythe Mugen mit Retention Kit (schnelle Hilfe)

Ok, die Push-Pins sind ab. Was jetzt? die 4 Schrauben der Backplatte passen da nicht rein, weil die Löscher zu groß sind. Was mache ich mit den zwei Metallstücken des Rentention Kits? Brauche ich dann überhaupt noch den Cooper oder passt der nicht dazwischen?



[shadow07]

AW: Scythe Mugen mit Retention Kit (schnelle Hilfe)

Also, ich habe immer noch kein Plan wie ich das machen soll. Ich habe jetzt die zwei Metallstücke ohne Push-Pins (abgeschraubt). Dann habe ich noch die 2 Metallstücke für Sockel 775 aus dem Retention Kit. Dazu die Backplate mit 4 Schrauben und den Cooper aus Kupfer.



[y33H@]

AW: Scythe Mugen mit Retention Kit (schnelle Hilfe)

Kannst du mal Bilder machen? Diese Metallstücke sind die Schienen, an denen der Mugen festgehackt wird *Bild #1* *Bild #2*
Mit dem "Copper" meinst du wohl den quadratischen Kupfer-Spacer, diesen benötigt man nur, wenn zuwenig Anpressdruck vorhanden ist.

cYa



[shadow07]

AW: Scythe Mugen mit Retention Kit (schnelle Hilfe)

So wie in Bild1 sieht es bei mir momentan aus.



[shadow07]

AW: Scythe Mugen mit Retention Kit (schnelle Hilfe)

Diese Klammern in Bild2 und wie die zwei links auf dem Bild https://pics.computerbase.de/1/9/7/6/7/2-1080.4064307553.jpg die habe ich nicht. Ich sehe keine Möglichkeit, wie das funktionieren soll.



[y33H@]

AW: Scythe Mugen mit Retention Kit (schnelle Hilfe)

Kannst du mal all deine Einzelteile fotografieren?

cYa



[shadow07]

AW: Scythe Mugen mit Retention Kit (schnelle Hilfe)

Welche Haken?



[W33D3RCH3N]

AW: Scythe Mugen mit Retention Kit (schnelle Hilfe)

Hi


Da hab ich auch ma ne Frage zu...

In nem andere Thread meinte wer es in nem M2N32 SLI Deluxe Board verbaut zu haben,aber der sieht mir doch etwas zu gross aus...


lg Sven



[24 Seconds]

AW: Scythe Mugen mit Retention Kit (schnelle Hilfe)

Bei dem Retention Kit ist doch ne schöne kleine Anleitung bei, wo ist dein Problem^^ Das einzige, was mich damals verwirrt hat, war der Kupferspacer... Hatte ihn erst mit eingebaut, aber mittlerweile ist er wieder raus. Der Anpressdruck hat ohne nicht mehr ausgereicht, da habe ich einfach die Plastikscheibchen zwischen Board und den 2 Klammerhalterungen entfernt, um wieder genug Anpressdruck zu erhalten.

Die Push-Pins müssen ab und die 478 Befestigung drauf.



[broodwar]

AW: Scythe Mugen mit Retention Kit (schnelle Hilfe)

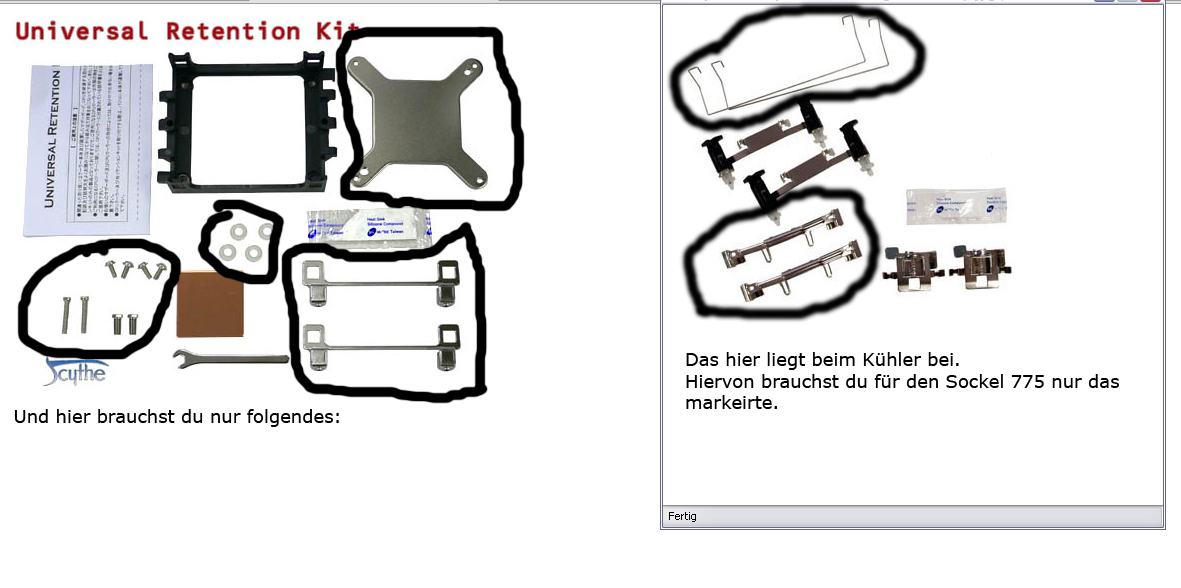

Für welchen Sockel ist es denn? Anbei ein Foto vom Zubehör des Mugens(rechts) und der INhalt des Retention-Kit(links) . Also für den Sockel 775 brauchst du alles was ich markiert habe bzw. mit schwarz umrandet habe. Und ne Anleitung liegt doch dabei, oder? So schwer ist das wirklich nicht. Lies nochmal alles in ruhe bitte durch. Dann klappt das auch...



[shadow07]

AW: Scythe Mugen mit Retention Kit (schnelle Hilfe)

Nach 3 Stunden hatte ich es dann auch endlich raus, wie das mit den Klammern funktioniert. Die Anleitung kann man vergessen, weil sie den wichtigsten Teil nicht enthält, nämlich wie man den Kühler befestigt. Sie hätten wenigstens für die hauseigenen Lüfter noch eine Kurzbeschreibung beilegen können.



[kotter]

wie siehts mit dem spacer aus?

hatte meinen mugen erst ne weile ohne retention kit am laufen und die cpu war wesentlich kühler...

habe den cooper mit drauf; meint ihr es wäre besser es mal ohne das teil zu probieren?


mfg



[~purplet~]

Auf jeden Fall wäre das besser, das teil ist echt nicht empfehlenswert^^



[kotter]

ok danke

habe es gerade demontiert und siehe da ca 5 grad weniger bei den einzelnen cores.

eine frage noch: warum sind die ersten beiden cores immer 3-4 grad wärmer als die anderen beiden?



[~purplet~]

Bei mir isses anders rum und sogar 5-6grad.
Is einfach so, beim einen mehr beim andren weniger



[Tweak4U]

es gibt einen sehr hilfreichen Artikel zum Retention Kit

http://www.pc-experience.de/wbb2/thread.php?threadid=25043



[~purplet~]

Naja er hat doch alles richtig gemacht mit dem Kupfer teil. Das empfehlen die in der Anleitung
